Видеокамера для наблюдения за автомобилем во дворе

Честный обзор камер для видеонаблюдения за автомобилем во дворе

Цели наблюдения за автомобилем

Задача каждого автомобилиста – обеспечение сохранности своего движимого имущества. Здесь можно говорить о:

Таким образом, все цели по обеспечению безопасности транспортного средстразделить на 2 группы:

Правила монтажа

Видеонаблюдение в машину должно быть установлено из следующих принципов:

Скрытое видеонаблюдение внутри машины. За и против

Замаскированная видеокамера (автомобиль ) – это спорный вопрос, который постоянно поднимается в тематических форумах (автомобильных и юридических).

ВАЖНО: видеоматериалы, полученные с помощью шпионского оборудования, не могут быть приняты судом и правоохранительными органами, в качестве законных доказательств. Кроме того, за использование незаконных приборов предусмотрены суровые наказания (лишение свободы до 4 лет или штраф до 200 тыс.р.).

РЕШЕНИЕ: установка камеры внутри салона, которая не противоречит законам РФ и размещение информационной наклейки на машине о ведение видеонаблюдения.

Мониторинг из дома

О том, как русские Кулибины изобретают системы наблюдения за машинами из домов, написано много. Систематизировав информацию, наша редакция выделила следующие важные аспекты:

Критерии выбора оборудования

Необходимый набор опций для наблюдения за автомобилем:

Варианты решений. Обзор камер

Такие решения имеют приблизительно одинаковую комплектацию, включающую в себя регистратор, несколько креплений (на стекло и другую поверхность), кабели, навигатор, диск с драйверами, противоударный корпус. Цена – бюджетная.

Если нужно организовать наблюдение из квартиры (1-3 этаж), а расстояние до машины небольшое (до 15 м), то может подойти сетевая камера Novicam NC13WP (цена 3,5-4,0 тыс.р.). Широкий угол обзора, но фиксированный объектив на 4 мм не дает четкой детализации на дальних расстояниях.

Для более четкого изображения можно порекомендовать Fi-Wi камеру NC23WFP (цена 8,5 тыс.р.). Также данная модель избавит автолюбителя от проводов.

А вот для мониторинга за машиной с расстояния 15-30 метров лучше всего использовать сетевые камеры с варифокальными объективами. Они дают возможность приближать/увеличивать объект в кадре. Эксперты рекомендуют обратить внимание на модели NC29WPS и NC28WPS (цена 15,0-16,0 тыс.р.). Камеры могут работать во всепогодных условиях, предоставляют картинку в Full HD и обладают другими высокими показателями.

Выводы

Помните фильм «Берегись автомобиля»? Даже капкан на крупного зверя (на волка, на медведя) не является гарантией того, что ваш автомобиль останется на месте. Именно к амера видеонаблюдения для автомобиля – это универсальный инструмент для обеспечения сохранности движимого имущества.

Источник

Как организовать наблюдение за машиной во дворе (часть 1)

Ремонт современного автомобиля дело дорогое. Вопреки представлениям, созданным рекламой страховых компаний, полис КАСКО тоже даёт далеко не полную компенсацию повреждений. Как же снизить вероятность безнаказанного повреждения автомобиля на его тесном месте парковки во дворе? Одним из решений станет организация видеонаблюдения. Что же необходимо для реализации этого маленького, но важного проекта? Попробуем в этом разобраться, заодно объяснив, что возможно в рамках бюджетного решения, а что остаётся уделом дорогих и нерентабельных в нашем случае решений.

Итак, что дано? Автомобиль, припаркованный возле дома. Для простоты будем считать, что за вами во дворе закреплено какое-то конкретное место или хотя бы сектор двора. Подойдём к вопросу серьёзно, как к настоящему проекту организации видеонаблюдения.

Выбор точки установки камеры

Вот картинка, иллюстрирующая видео с камеры с высоким разрешением. Машины хорошо видны, и есть возможность при необходимости использовать цифровой зум нужной области.

А вот для сравнения, как выглядит картинка при маленьком разрешении камеры.

Выбор камеры

Установка и настройка камеры

Под наши условия задачи лучше подходит IP-камера. Она позволит обеспечить картинку с большим разрешением и при кабеле длиной менее 100 м можно сэкономить на прокладке провода. Дело в том, что при таком расстоянии питание для камеры можно подать по тому же Ethernet, а значит мы имеем один кабель, а не два.Камеры с вариофокальным объективом дороже, но эта возможность поможет очень точно настроить фокусное расстояние так, чтобы наш автомобиль был виден с максимальной чёткостью. При использовании фиксированных объективов необходимо будет рассчитать нужное фокусное расстояние. Но и при использовании вариофокальных объективов работа предстоит немалая: настройка фокусного расстояния делается руками. Помочь контролировать картинку при этом может помочь ноутбук, подключённый к камере по Ethernet-кабелю. Кроме того, таким способом можно оперативно изменить ряд настроек изображения: яркость, контрастность и т.д. Совсем иная картина при работе с поворотными камерами, лучше с моторизированным объективом. Но стоимость такого решения будет дороже.

Какие модели выбрать?

Подведём итог выбору камеры. Самым бюджетным, на наш взгляд, будет решение на IP-видеокамере из новой серии Hikvision HiWatch DS-N201. Она компактна, не слишком дорогая и обладает неплохим разрешением 1280×960 точек при чувствительности 0.01 Лк. За небольшую, по меркам камер, стоимость мы получаем вполне качественную картинку и защиту видеокамеры от дождя и пыли.

Ну а для сторонников принципа «всерьёз и надолго» можно посоветовать Hikvision DS-2DE7184-A. Эта поворотная камера позволит вам не беспокоится о месте парковки автомобиля. Прямо из дома вы сможете установить нужный угол наклона и поворота видеокамеры. Full HD разрешение 1920×1080 позволит разглядеть детали даже с высоты десятого этажа. А ИК-подсветка дальностью 100 метров поставит под контроль ваш автомобиль даже в неосвещённых дворах.

В следующей части статьи мы расскажем о выборе видеорегистратора для видеонаблюдения за автомобилем на стоянке во дворе, перспективах записи звука с микрофона камеры и возможностях контролировать ситуацию даже с мобильного телефона.

Источник

Видеонаблюдение за машиной на парковке: строим систему слежения

Странная царапина на кузове, подозрительная активность вокруг машины или конфликтные соседи, склонные к войнам за парковочные места, наводят на мысль поставить автомобиль на стоянке под зоркий видеоконтроль. Итак, начинаем строить несложную, но эффективную стационарную систему слежения, разбираясь во всех нюансах и тонкостях!

Сервисы и условия

Н ачнем с того, что системы видеонаблюдения различаются по принципу хранения информации – непосредственно на месте, или в «облаке». Хранение «на месте» привлекает самодостаточностью – собрал оборудование, смонтировал, настроил – и сам себе хозяин! Но такая концепция требует постоянно работающего компьютера или стационарного видеорегистратора, выполняющего его роль – в любом случае эта аппаратура должна иметь жесткий диск большой емкости, доступ в интернет для удаленного просмотра отснятого видео, а также размещение «железа» в сухости и тепле.

Альтернативный «облачный» вариант выглядит рациональнее – раз уж у системы по умолчанию предполагается доступ в интернет, то логично там же и хранить записанный видеопоток, надежно защищенный от злоумышленников, способных уволочь флешку или разбить винчстер. В «облачном» варианте проще и оборудование – оно уже не требует размещения в тепле и под крышей, ибо не имеет винчестеров, вентиляторов и прочих уязвимых узлов.

А, значит – выбираем в качестве хранилища видеоархива облачный сервер. Услуги «облаков» сегодня предоставляют десятки сервисов – такие, как CamDrive, I-Cam, YouLook, IVideon, SpaceCam, NoviCloud, Ezviz и другие.

Следующая развилка, на которой мы притормаживаем – оборудование, с которым работают сервисы, а именно – IP-видеокамеры. Некоторые сервисы поддерживают любые камеры, а некоторые – только свои собственные, с фирменным ПО.

Первые привлекают возможностью купить камеру за символические деньги – например, на Авито или на АлиЭкспресс. Вторые дороже, но удобны тем, что для них не нужно шаманить софт, роутеры, адреса и прочее – при подключении к проводному или беспроводному интернету фирменная камера сама мгновенно соединяется со своим «облаком» и настраивать вообще ничего не нужно! Далеко не каждый счастлив от возможности побыть сисадмином, поэтому мы выбираем второй вариант.

Третий вопрос принципиального свойства – платный или бесплатный тарифный план использовать для хранения видео с камеры и доступа к нему. Все мы любим бесплатные сервисы и софт, коих сейчас море. Однако бесплатные тарифы у всех видеооблаков очень ограниченные: объем дискового пространства и время хранения – ничтожные, ни для чего серьезного не пригодные… Фактически, если вы не просмотрели и не сохранили видео в тот же день, когда оно было записано, все будет утеряно. Если же мы строим качественную и серьезную (пусть и домашнего уровня) систему, придется выбрать платный тариф, предполагающий надежное долговременное хранение архива с многократным резервированием.

Железо

Поскольку в качестве сервиса для нашей экспериментальной системы мы выбрали один из наиболее известных и крупных – CamDrive — то и камеры мы берем фирменные, «камдрайверские», марки Beward. Ибо сервис работает только с собственным оборудованием, программное обеспечение которого не предполагает никакой настройки связи — как только камера видит доступ в интернет, она автоматом начинает отсылать видеопоток на облако CamDrive, в ваш личный кабинет.

Для теста мы взяли две камеры — CamDrive CD630 и CamDrive CD630-4G. Это фактически одинаковые по характеристикам устройства, отлично подходящие для наблюдения за автомобилем на парковке.

CamDrive CD630 оптимальна для установки снаружи на раме окна в квартире, чтобы мониторить машину возле дома. Она подключается кабелем к домашнему роутеру с постоянным проводным интернетом, и к адаптеру электропитания.

CamDrive CD630-4G, характерная индексом «4G» в названии, тоже рассчитана на наружный монтаж, но требует лишь 220 вольт для питания, а видеотраффик отправляет в «облако» по каналу мобильной связи. Она может следить за вашим авто там, где подключиться к проводной интернет-выделенке возможности нет. Собственно, CD630-4G, как гаджет, гораздо любопытнее, поэтому рассказ пойдет в основном о ней.

В обеих камерах используется мегапиксельная матрица ¼ дюйма с разрешением HD (1280×720, 25 fps), от известного бренда Omni Vision. Камеры выполнены во всепогодном варианте, со встроенной и автоматически включаемой ночной инфракрасной подсветкой. Мощные инфракрасные диоды включаются в сумерках по сигналу датчика освещенности, благодаря чему камера переключается в режим ночного видения, чтобы изображение не прерывалось от недостатка света. Дальность действия подсветки – около 25 метров. Ночью изображение с камеры становится черно-белым, но остается достаточно четким. Этот режим позволяет работать камере в полной темноте, что важно при установке системы наблюдения в гаражах или подземных паркингах.

Но если CD630 подключается к адаптеру питания и роутеру напрямую посредством проводов, то CD630-4G снабжается особым блоком сопряжения. Это влагозащищенный бокс для наружного монтажа рядом с камерой, в котором установлен адаптер питания от сети 220 вольт, 3G/4G-модем, а также «климатическая система» для модема, автоматически включающая обогрев по датчикам температуры. Функция эта очень важна, поскольку при минусовых температурах модемы часто работают нестабильно.

Объектив

Объектив – часть камеры, однако тут есть важный нюанс, который нужно знать! Место установки камеры и расстояние до вашего автомобиля в каждом конкретном случае — индивидуальны. Но в любом случае кадр с объектом наблюдения должен быть скомпонован правильно – чтобы автомобиль занимал существенное пространство в кадре, а не был «точкой». Для этого камере необходим объектив с фокусным расстоянием, оптимальным для вашей дистанции. Если от камеры до машины десять метров – требуется одно фокусное расстояние, если сотня – совершенно другое. Вариообъектив (зум по-простому), который может приближать или удалять объект в кадре, серьезно удорожает камеру, поэтому в семействе CamDrive применяется линейка объективов-«фиксов» — одну и ту же модель камеры можно заказать с разными объективами. Соответственно, перед покупкой нужно определиться — какой должна быть зона обзора вашей камеры, и что должно попадать в область её наблюдения. Понимание этого позволит выбрать правильный объектив:

Для героя этого обзора, камеры CamDrive CD630-4G, доступны пять объективов стандарта M12 с разными фокусными расстояниями — 2.8 мм, 3.6 мм, 6 мм, 12 мм и 16 мм. Эти цифры определяют приближение объектива и его угол обзора – с увеличением расстояния до наблюдаемого объекта должно расти фокусное расстояние и сужаться угол. При выборе не следует брать объектив с зоной охвата большей, чем нужно – «про запас». Ибо чем шире угол обзора объектива, тем мельче будут отдельные детали изображения. Угол обзора по горизонтали у объектива 2.8 мм — 70°, у 3.6 мм — 57°, у 6 мм — 36°, у 12 мм — 18°, у 16 мм — 14°. Наглядно смоделировать условия и определиться с объективом поможет специальный калькулятор.

Конкретно у нашей тестовой камеры был объектив с фокусным расстоянием 2.8 мм и светосилой f2.0. Такой объектив считается светлым и широкоугольным, и оптимален для размещения камеры вблизи охраняемого объекта – например, для слежения за автомобилем, стоящим возле дачного или загородного дома, на организованной парковке или в гараже.

Мобильный интернет

Для качественной передачи видеопотока нужен хороший, «толстый» интернет-канал. Траффика камера генерирует довольно много. В сутки при базовом тарифе 256 кбит/сек она отправит на сервер около 2-2,5 гигабайт. По факту ей требуется 50-70 гигабайт в месяц – более точно можно посчитать на специальном калькуляторе, который определяет объем трафика в зависимости от выбранного качества видео.

Если вы монтируете камеру на внешнюю сторону оконной рамы в квартире для наблюдения за машиной у подъезда или на придомовой стоянке, проблем нет – камера просто подключается к вашему домашнему роутеру в любое свободное гнездо с разъемом для сетевого кабеля. Если же камера ставится в гараже, на даче или на коммерческой парковке, где кабельного интернета нет, канал связи уже придется использовать беспроводной. В этом случае придется выяснить, какие операторы предлагают 3G/4G покрытие в месте установки камеры и выбрать SIM-карту с подходящим по цене и гигабайтам тарифом.

Надо отметить, что многие тарифы, привлекательные на первый взгляд, могут оказаться не вполне подходящими. Вам понадобятся честный безлимит (существует, но редкость!), или стабильные 50-70 Гб в месяц в режиме 24/7 (встречается чаще), ну, или, как минимум, тарифный план с дневной/ночной тарификацией (более бюджетный вариант). В последнем случае, днем, после исчерпания определенного предела, траффик либо отключается, либо снижает скорость до неприемлемой, а ночью скорость максимальна и даже объем может не ограничиваться. В этом варианте умная камера накапливает на собственной встроенной 4-гигабайтной флеш-памяти видео, которое не удалось отправить в облачное хранилище днем, а ночью, когда интернет-коннект восстанавливается, отснятый поток пакетом уходит на сервер.

В 4G-камерах CamDrive используется модем Huawei E3372, популярная, распространенная и весьма надежная модель:

Подключаем!

Легкое подключение системы видеонаблюдения – главная особенность CamDrive и других схожих сервисов, рассчитанных на самого обычного человека, электротехнические навыки которого ограничены умением заменить шнур у настольной лампы, а айтишные – на уровне домашнего пользователя компьютера.

Восемь простых пунктов – и все готово! Заходим в свой личный кабинет по паролю из карточки, прилагаемой к каждой камере — через веб-интерфейс на любом устройстве, или через мобильное приложение CamDrive на смартфоне/планшете, и делаем несложные настройки: разрешение съемки, расписание работы, SMS или e-mail-оповещения. Также вы можете настроить чувствительность детектора движения и отрегулировать сектор детекции движения в кадре. Это позволяет уменьшить объем видеотраффика, исключив мельтешение людей и машин, движущихся в отдалении от вашего автомобиля и не приближающихся к нему. Если в кадре будет непрерывная «движуха», это считается 100%-й детекцией. В этом случае трафик максимален и время хранения архива – около 7 дней. Дальше, как у любого видеорегистратора, будут стираться старые записи, освобождая место для новых. Если же движение в кадре составит около 30% от времени работа, то время и хранения архива увеличивается втрое!

Ну и одно из главных удобств системы – простой доступ к надежно хранимому в облаке видео! Архив удобно структурирован по месяцам, дням и часам, а просматривать его можно с любого устройства, где есть интернет-браузер или через специальное мобильное приложение CamDrive.

Выражаем благодарность компании CamDrive за предоставленные камеры.

Источник

Организовал видеонаблюдение стоянки во дворе

Всем доброго времени суток!
Хочу рассказать, как я реализовал видеонаблюдение автомобильной стоянки во дворе.
Итак, было приобретено:
1. 2 самых простых IP камеры «TRENDnet SecurView TV-IP110», для пробы взял камеры внутреннего исполнения, в перспективе планирую установку хороших уличных камер с большим рабочим диапазоном температур и ИК – подсветкой;
2. Жесткий диск на 1 Тб для хранения записей с камер;
3. Свитч TP-Link TL-SG105 для подключения камер.
Что было:
1. Старенький ноутбук DELL INSPIRON 6400, его решено было использовать в качестве сервера
2. Бухта витой пары, коннекторы, обжимные клещи rj-45
3. Желание сделать задуманное, так как с IP камерами никогда дела не имел. До этого организовывал видеонаблюдение у товарища на двух торговых точках и отдельно стоящем складском здании, но там использовал аналоговые камеры и мы ограничились записью на ресивер без возможности трансляции в сеть.

Сам процесс:
1. Повесил камеры на балконе, с обеих сторон окна, углом поворота добиваемся максимального охвата стоянки
2. Проложил в коробах к камерам витую пару и провода питания. Штатные блоки питания пришлось удлинить
3. На ноутбук заливаю чистую ОС Ubuntu 14.10, ставлю ПО Ivideon Server (не реклама, единственное ПО которое получилось заставить работать без танцев с бубном) ПО бесплатно для домашнего использования до 2-х камер
4. Подключаю к ноутбуку внешний HDD для хранения записей, если использовать штатный жесткий диск ноутбука – он умирает после 3-6 месяцев, поначалу подключил именно так, поплатился сгоревшим жестким и потерянными записями
5. Далее подключение и настройка

Что получил:
1. Практически 100% захват территории стоянки
2. Запись всего, что происходит на стоянке в светлое время суток(запись в темное время суток решится установкой камеры с ИК-подсветкой)

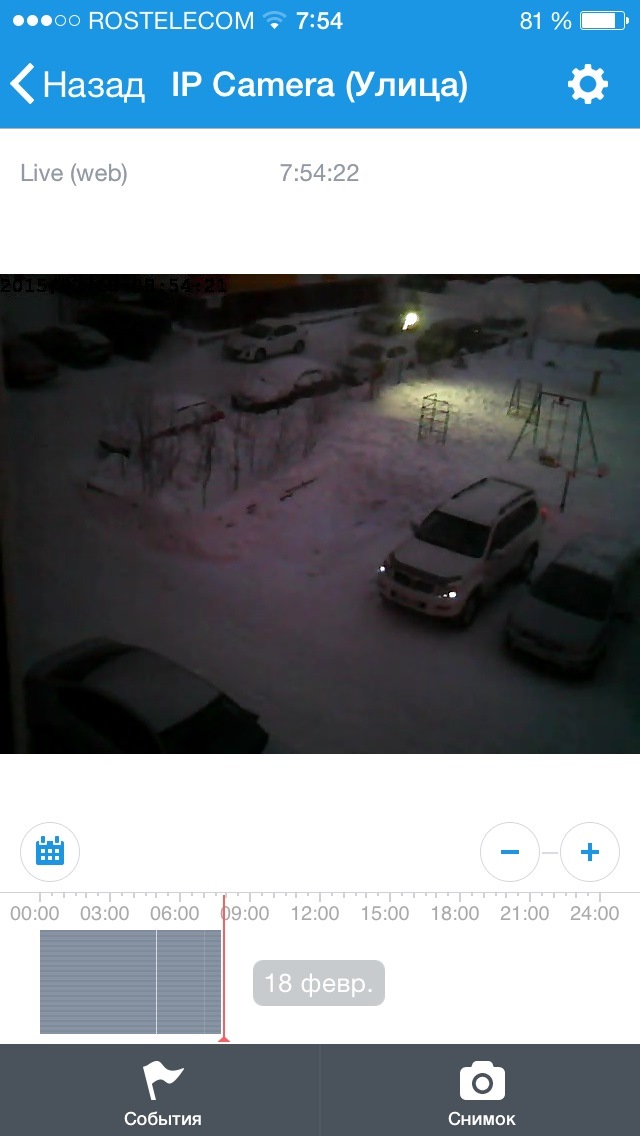

3. Просмотр в реальном времени либо записей из архива с любого устройства подключенного к интернету, сам просматриваю со смартфона, есть приложения под iOS и Android
4. Машину теперь стараюсь ставить в зону охвата камер)

Источник

Выбираем IP камеру на стоянку

Довольно часто возникает задача наблюдать за стоянкой своего автомобиля во дворе многоэтажного дома. И для этого необходимо поставить только одну камеру. А для того, чтобы сэкономить на покупке видеорегистратора и жесткого диска (а это около 8000 рублей) мы будем выбирать IP камеру с возможностью записи на встроенную карту памяти.

Внутренних камер с картой памяти много, а вот уличных вариантов не так уж и много можно встретить в продаже, поэтому выбор тут будет несколько ограничен.

Если нужно иметь качество картинки лучше, то можно использовать 2-х мегапиксельную IP камеру NC23WFP. А наличие у нее встроенного WIFI модуля избавит вас от лишних проводов. Достаточно будет только подключить к этой камере кабель питания. Запись она также может производить на внутреннюю карту памяти.

Т.к. стоимость такой IP камеры с поддержкой карты памяти довольно высока, то можно предложить замену на аналоговый вариант камеры с такими же характеристиками с видеорегистратором и жестким диском. Например, камера AC29W + регистратор AR1104F + жесткий диск на 1 Тб будут стоить даже дешевле (около 11000 руб). Но видеоархив в таком варианте у вас будет не 2-3 дня, как в случае IP камеры с картой памяти, а 2-3 недели. Преимущество аналогового варианта тут очевидно.

3. Если ваша камера будет расположена на расстоянии более 30м, то необходимо использовать видеокамеру с длиннофокусным объективом, например 5-50мм. IP камеру с таким объективом и поддержкой карты памяти мы не смогли найти, поэтому также предлагаем аналоговый вариант.

Видеокамера Polyvision PNL-A2-V50HL v.9.5.7 + регистратор AR1104F + жесткий диск обойдутся вам в 15300 рублей, но за эти деньги вы получите мощную систему для видеонаблюдения за стоянкой своего автомобиля.
Вот видео с этой камеры:

Гораздо дешевле будет поставить 2-3 камеры, направленные в места вероятной стоянки автомобиля и подключить их к регистратору. Такое решение с 3 упоминаемыми уже нами Full HD камерами AC29W + 4-канальный видеорегистратор AR1104F + жесткий диск на 1тб будут стоить 17500. Преимуществом такого решения будет еще и тот факт, что запись будет вестись постоянно со всех 3 камер. В случае же использования 1-й поворотной видеокамеры вы будете вынуждены каждый день контролировать её объектив в нужном вам направлении. И велика вероятность того, что в нужный момент вы забудете или поленитесь это сделать.

При удалении вашего объекта наблюдения более чем на 30 метров можно использовать поворотную камеру с большим зумом. Например, поворотная IP камера PS-IP2-Z10 v.3.5.1 имеет 10 кратный трансфокатор и стоит всего 17700 руб. (апрель 2019г.)

Записывать ее можно на IP видеорегистратор PVDR-A1-04P1 v.5.4.1, позволяющий вести запись с 4-х Full HD IP камер.

В заключении хочется сказать, что видеонаблюдение за стоянкой своего автомобиля может оказаться штукой недешевой. Но если договориться, и объединить усилия нескольких соседей, то решение такой задачи будет более доступным.

Кроме того, можно даже организовать небольшой заработок, установив такую систему видеонаблюдения во дворе многоэтажки, а с желающих присоединиться к вашей системе безопасности соседей брать небольшую ежегодную абонентскую плату. Которая поможет вам окупить ваши затраты на электричество и оборудование.
