Хендай Солярис 1 предохранители и реле
Hyundai Solaris 1 го поколения был представлен в 2010 году. Производился в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с кузовами седан и хэтчбек преимущественно с бензиновыми двигателями 1,6 и 1,8 литра. За это время Солярис прошел рестайлинг. В данном материале вы найдёте описание предохранителей и реле Хендай Солярис 1 со схемами блоков, фото — примерами исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках Хендай Солярис 1 могут отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте назначение со схемами на обратной стороне защитной крышки.
Блок в салоне
Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.
Предохранители
Пример схемы с крышки блока
Схема
Описание предохранителей
За передний прикуриватель отвечает предохранитель номер 3 на 10А, а за дополнительные розетки номер 2 на 15А.
Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.
С обратной стороны блока могут находится некоторые реле.
Схема
Расшифровка реле
Блок под капотом
Он находится в правой части моторного отсека рядом с аккумуляторной батарей.
Пример схемы с крышки блока
Фото — схема
Назначение предохранителей
Хендай Солярис 2 — предохранители и реле
Hyundai Solaris 2 го поколения производился в 2017, 2018, 2019, 2020, 2021, 2022 году преимущественно с бензиновыми двигателями 1,4 и 1,6 литра. За это время модель прошла рестайлинг. В данном материале вы найдете описание предохранителей и реле Хендай Солярис 2 го поколения со схемами блоков и местами их расположения. Отдельно отметим предохранитель прикуривателя.
Количество элементов в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте схемы со своей технической документацией.
Блок в салоне
Он расположен в нижней части панели приборов. Для доступа уберите защитную крышку по направлению стрелки. Там же и находится диагностический разъём.
Схема
Описание
За прикуриватели отвечают предохранители 8 и 9 на 20А обозначенный как POWER OUTLET.
Блоки под капотом
Основной блок
Расположен рядом с аккумулятором, в левой части моторного отсека.
Схема
Обозначение предохранителей
За работу прикуривателей либо розеток USB так же может отвечать предохранитель обозначенный как P/ OUTLET1 расположенный в данном блоке.
Назначение реле
Дополнительный блок
Крепился в правой части подкапотного пространства.
Расшифровка
Есть чем дополнить материал — мы будем рады Ваши комментариям.
Предохранители Hyundai Tucson 2015 (TL)
Предохранители Hyundai Tucson 2015 (TL) описаны в п.7 «Техническое обслуживание» РЭ (руководство по эксплуатации), у меня это стр.7-80.

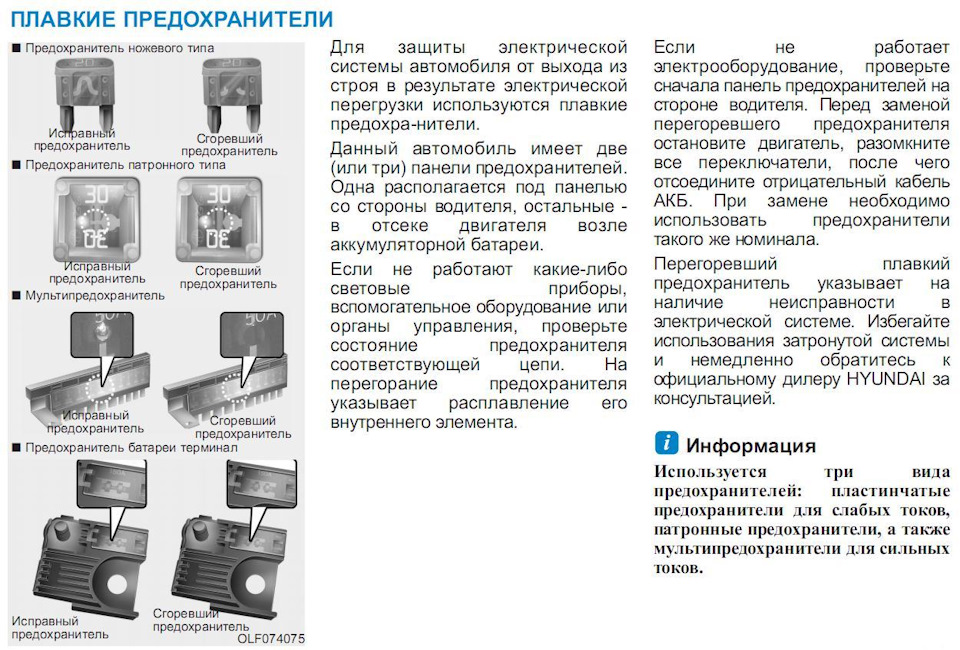

В нашем автомобиле используются предохранители нескольких типов:

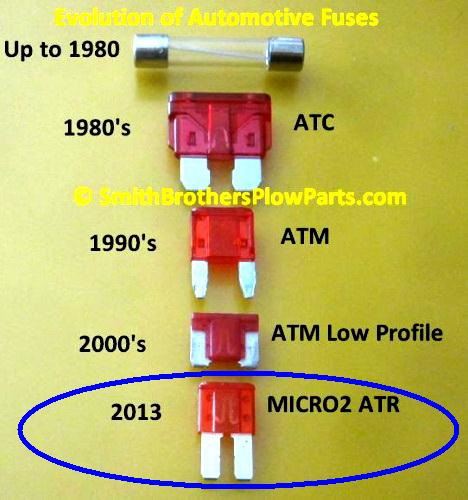

1. Предохранитель ножевого типа.
2. Предохранитель патронного типа.
3. Мультипредохранитель.
4. Предохранитель батареи терминал.
Один товарищ на форуме Hyundai Tucson 2015 (TL) зарисовал его размеры:
3. Мультипредохранитель:
18980-09600 – Комплект предохранителей – 4300р.
(*Цены магазина автодок 05.2017)

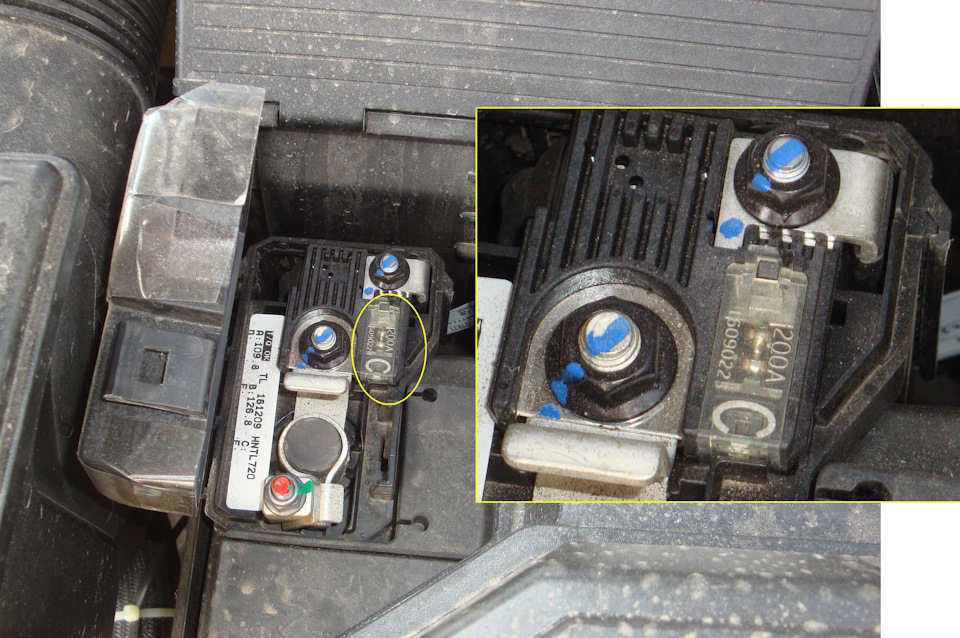

4. Предохранитель батареи терминал
(или главный предохранитель), расположен рядом с клеммой «+» АКБ.
*Перед заменой предохранителя остановите двигатель.

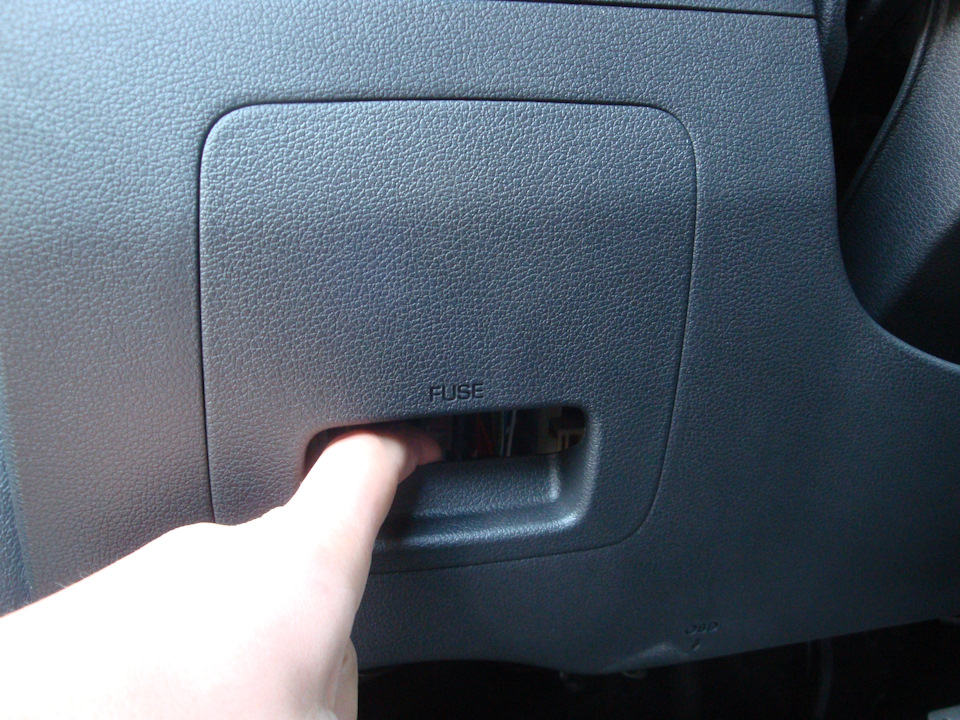

I. Блок предохранителей со стороны водителя.
*Из руководства:
— Всегда устанавливайте переключатель с предохранителем в замкнутое положение.
— Если установить переключатель в разомкнутое положение, это может привести к сбросу некоторых элементов, таких как аудиосистема и цифровые часы, а также неправильной работе электронного ключа.
! Во избежание разрядки АКБ переключатель с предохранителем нужно перевести в разомкнутое положение, если автомобиль будет находиться без движения более месяца.

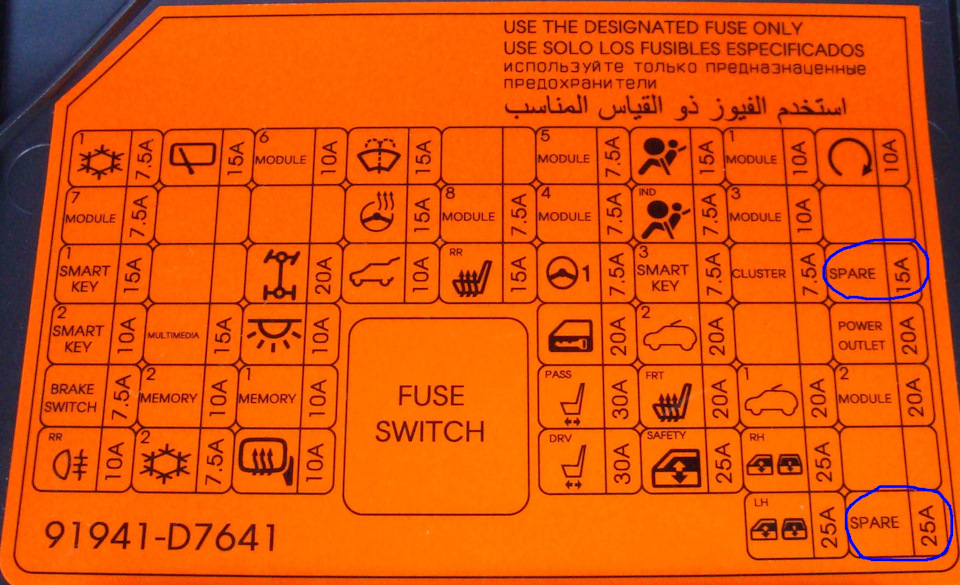

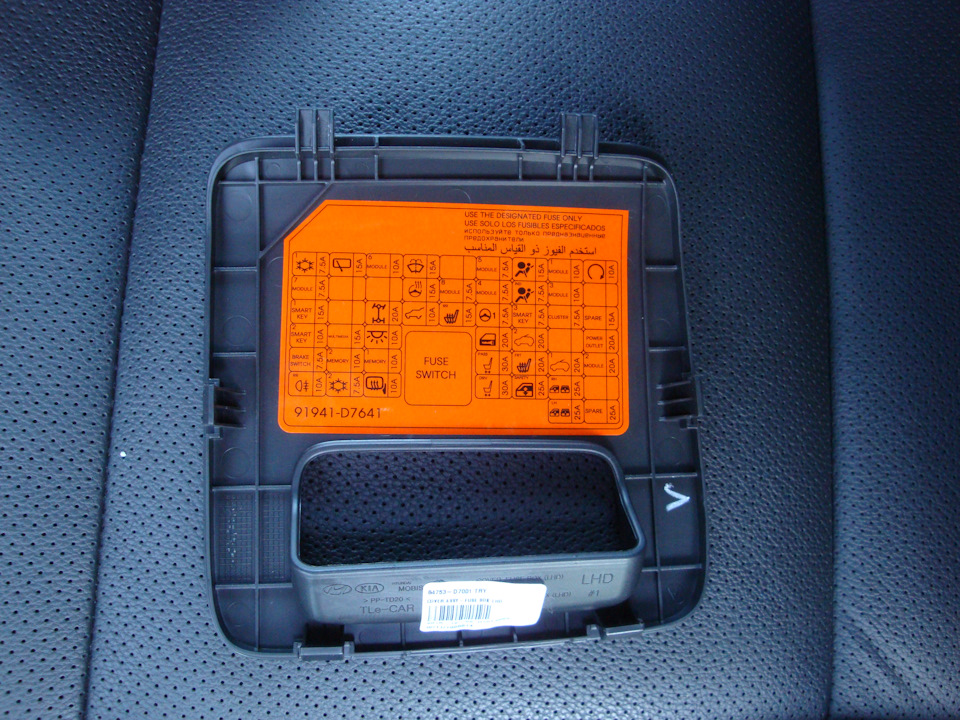

С внутренней стороны крышки находится этикетка с указанием наименований предохранителей и их номинала.
Предохранители обозначенные как SPARE – Запасные!
II. Основной блок предохранителей моторного отсека.
PCB BLOCK ASSY (91950-D3240) стоимость около 9000р.
*Для извлечения плавких предохранителей используйте предназначенный для этого съёмник, расположенный в подкапотном блоке предохранителей.
С внутренней стороны крышки находится этикетка с указанием наименований предохранителей и их номинала.

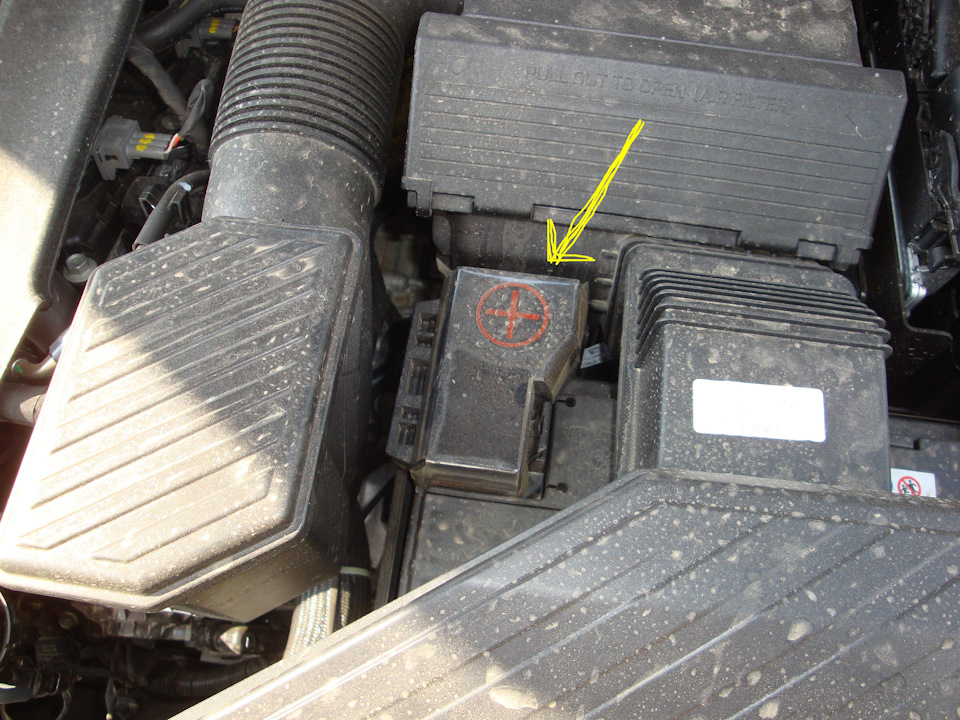

III. Предохранитель батареи.
Также описание предохранителей, места их расположения и номиналы указаны в руководстве по эксплуатации.
Запчасти
Hyundai Tucson 2016, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — расходники
Машины в продаже
Комментарии 25
Добрый вечер.а не подскажите какой предохранитель отвечает за партроники.туссан 2018
Добрый! я сейчас далеко от дома, нет возможности помочь)
Добрый день, подскажите а какой предохранитель идёт в багажник на резетку
Сверил с руководством, совпадает всё кроме последнего пункта (AMP).
А в чём толковость заключается? — Тоже самое что в руководстве (стр.7-87), только на английском и без значков…
В руководстве лучше.
Хорошо тут то, что в электронном виде!
Помогите! Что-то коротнула лампочка подсветки салона, была искра и теперь свет в салоне, багажнике и бардачке отсутсвует! Tucson 2019. Куда копать? Какой предохранитель мог сгореть? Подскажите плиз!
Добрый день, в салонном блоке предохранителей под крышкой проверить предохранитель на 10А, расположение предохранителей есть на обратной стороне крышки.
Помогите! Что-то коротнула лампочка подсветки салона, была искра и теперь свет в салоне, багажнике и бардачке отсутсвует! Tucson 2019. Куда копать? Какой предохранитель мог сгореть? Подскажите плиз!
Блок предохранителей в салоне в районе левой коленки водителя)))
Помогите! Что-то коротнула лампочка подсветки салона, была искра и теперь свет в салоне, багажнике и бардачке отсутсвует! Tucson 2019. Куда копать? Какой предохранитель мог сгореть? Подскажите плиз!
Информация по предохранителям находится в руководстве по эксплуатации (у меня стр. 7-90).
Желательно, конечно, прочитать руководство со временем, много полезного там 😉
Удачи!
Спасибо, поменял, всё работает!
Подскажите! У меня форс мажор. Тусан 15 года. Отдал на химчистку салона. После этого выгорел блок предохранителей под рулём. Причем 2 дата с обратной стороны вплавились в корпус реле. С видимой стороны все ок. С обратной видно, что реле горело изнутри. Сразу миллион негативных мыслей. Приехал электрик, сказал надо поменять реле и все будет ок. Что, посему он не знает. Вода точно не попадала. Сам посмотрел там все сухо. Ребята с химчистки готовы заказать реле за свой счёт, но… Что это за 2 жгута в середине… Где можно почитать про размеры этого реле? Как бы новый тоже не выгорил. Вдруг причина где-то снаружи блока… Съездил на химчистку блин
Ты чего, прикалываешься? — в записи же есть все артикулы (то что в скобках)! или тебе вообще тупо лень?
Hyundai Avante 5 предохранители и реле
Hyundai Avante 5 го поколения выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 году. За это время модель прошла рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Hyundai Elantra. В данном материале Вы найдёте описание предохранителей и реле Хендай Аванте 5 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Актуальное назначение предохранителей и реле будет нанесено на обратную сторону защитной крышки. Сверяйте обозначение элементов в блоках.
Блок под капотом
Находится в левой части моторного отсека.
Схема
Описание предохранителей
Назначение реле
Блок в салоне
Расположен под панелью приборов за защитной крышкой.
Схема
Обозначение предохранителей
За прикуриватель отвечает предохранитель обозначенный как C/LIGHTER на 20А, а за дополнительные розетки POWER OUTLET.
Есть чем дополнить материал? Будем рады Ваши комментариям.
Hyundai Creta предохранители и реле
Мини кроссовер Hyundai Creta был представлен в 2014 году. На территории России продавался в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла обновление. Поставляется по всему миру. В других странах так же известен под названиями Hyundai ix25 и Hyundai Cantus. В данной публикации вы найдёте описание предохранителей и реле Хендай Крета со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
В зависимости от уровня комплектации и года выпуска Вашей Хендай Крета возможно различное исполнение блоков и назначение элементов в них. Сверяйте информацию со своими схемами.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Пример схемы с крышки блока
Схема
Описание
В зависимости от года выпуска, за прикуриватель и дополнительные розетки отвечают предохранители 11, 12 и 41.
С обратной стороны блока могут находится отдельные не съёмные реле (PCB MINI).
Схема реле
Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека.
Обозначение
С обратной стороны блока могут крепится некоторые дополнительные реле.
Схема
Дополнительный блок
В зависимости от уровня оснащения, на некоторые модели Крета устанавливаться дополнительный блок.
Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле отвечающие за дополнительный подогрев и антиобледенитель стекла.
На плюсовой клемме аккумуляторной батареи также могут находится предохранители высокой мощности.
Есть чем дополнить материал или остались вопросы? Пишите в комментарии.
