Впрыск водо\метанола своими руками )

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Перед установкой турбины. дабы не въехать в пень. решил озадачиться темой охлаждения для уменьшения детонации

просмотрев системы от именитых производителей средний ценник 15-30к рублей
включает в себя

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Значит берем только метанол и один канал на доп инжектор.

1. Бачек расширительный 3-5 литров

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

просто для примера

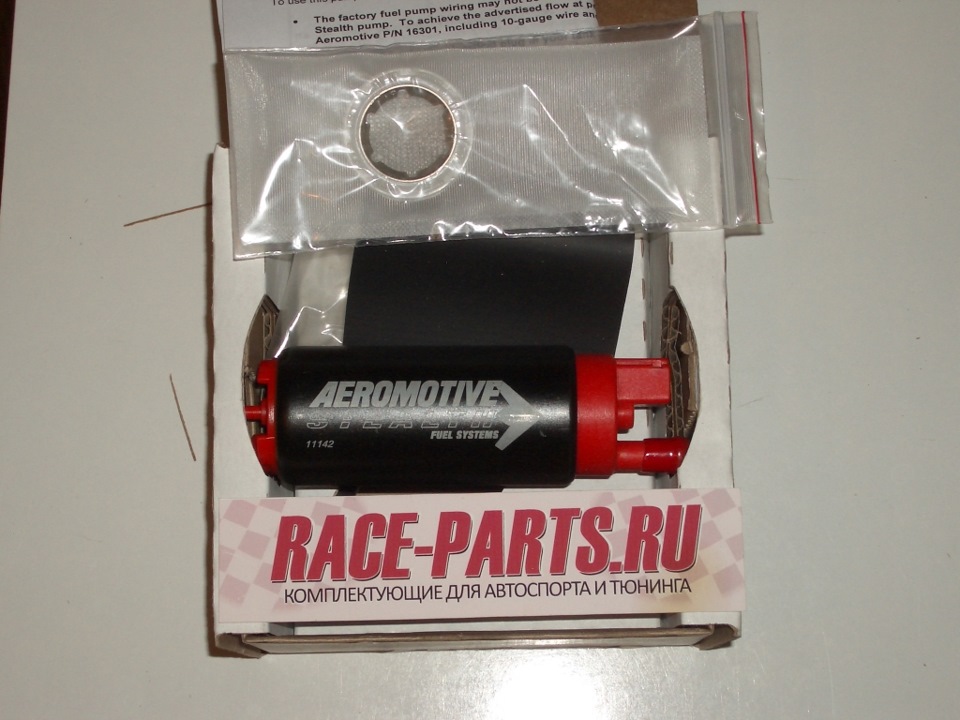

2. насос я решил попробовать использовать простой бензонасос тойже производительностью что и штатный. или купить более производительный на форсунки а старый поставить на метанол.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

3. форсунка. в отличии от AEM скажем. там просто типа жиклера распылитель а открытие магистрали идет за счет насоса. в моем случае нужна именно форсунка. давление будет постоянным.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

4.магистрали. от насоса к форсунке

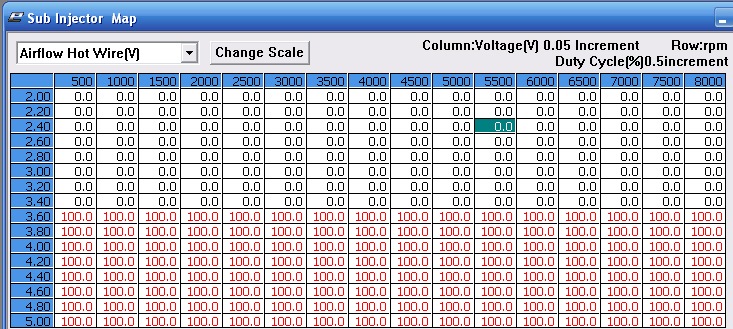

5. управление форсункой. Greddy он будет подавать сигнал на форсунку по карте. опираясь на давление турбины

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

пока только теория. )) прорабатываем варианты

Вторая принципиальная схема.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

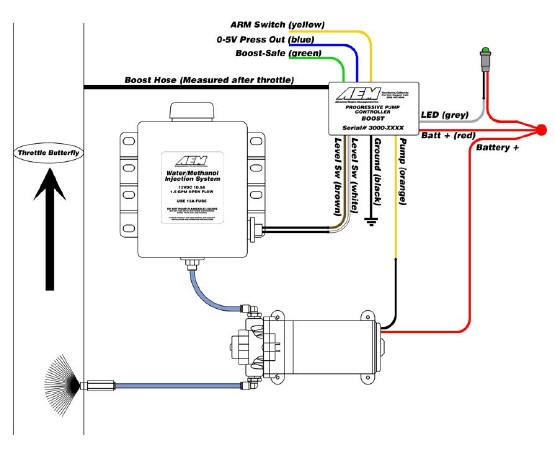

а вот нашел схему аем

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

система в впускной коллектор

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

супер вариант 500р. полный утановочный комплект )))

Источник

Системы впрыска водо-метанола

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Приветствую Вас уважаемые подписчики! копаясь сегодня в безграничных просторах интернета решил по подробнее узнать о давно многим известной системе впрыска водо-метанола. Так вот. оказалось что это довольно таки полезная и нужная вещица на двигателях с турбонаддувом. Представляю вашему вниманию несколько ответов на часто задаваемые вопросы:

1.Как работает впрыск метанола?

Основные плюсы которые даёт впрыск метанола это существенное охлаждение впускного воздуха и значительное увеличение эффективного октанового числа топливной смеси. Оба этих факта позволяют избежать детонации — серьёзной угрозы для любого мотора. При использовании системы впрыска водо-метанола на двигателе работающем на 98м бензине, эффективное октановое число топливной смеси попадающей в цилиндры будет сопоставимо с использованием бензина с октановым числом 116.

2.Какой прирост мощности можно ожидать от установки системы водо-метанола?

Прирост зависит от конфигурации Вашего мотора. К примеру, на стоковом Evolution 8-9, со стоковой турбиной можно ожидать прироста в 30-40л.с. В то время как на том же автомобиле но с большей турбиной, такой как FPRed или Garrett GT30, можно уже ожидать прибавку в 60-70л.с.

Говоря проще, система впрыска водо-метанола даёт прирост аналогичный переходу на спортивное топливо с октановым числом 116, имея в баке всего лишь 98й.

3.Насколько сложно использовать системы впрыска водо-метанола?

Хорошая качественная система впрыска водо-метанола работает полностью автоматически и не создаёт трудностей, при грамотной установке и настройке. Она должна знать когда ей включаться и выключаться, уметь правильно дозировать водо-метанол, так же обеспечивать возможность отслеживания параметров системы и самое главное обеспечивать безопасность мотора в случае механической поломки частей системы, обрыва магистралей или просто засора форсунки. От пользователя требуется лишь заправлять систему.

4.Может ли водо-метанол повредить мотор?

Нет — если система работает правильно, то ожидать от неё можно только плюсов. Свечи, клапана, камеры сгорания будут оставаться чистыми, так как метанол будет растворять отложения и нагар, температура выхлопа снизится. Повреждения мотора обычно происходят от детонации, и чрезмерного перегрева камер сгорания и поршней – то с чем призвана бороться система впрыска водо-метанола.

5.Что если система перестанет работать?

Лишь некоторые топовые системы впрыска водо-метанола могут обеспечить безопасность мотора в случае внезапного прерывания подачи водо-метанола. Например в системе впрыска водо-метанола Aquamist реализован собственный расходомер. Который постоянно отслеживает поток водо-метанольной смеси. В случае чрезмерного потока смеси через расходомер (к примеру обрыв гидролинии) или недостаточного (засор форсунки, пережатый шланг, закончился запас водо-метанола итп) система способна снизить буст или переключиться на другую прошивку. Более дешёвые системы не способны обеспечить надлежащий уровень контроля процесса и зачастую их использование с недостаточной осмотрительностью приводит к плачевным результатам.

6.Какие жидкости можно использовать в системе впрыска?

В общем и целом можно подвести итог — хорошая проверенная система, грамотно установленная и настроенная, не создаёт неудобств её пользователю и позволяет получить значительный прирост мощности.

Те кто дочитал до конца я думаю поймут всю полезность данной системы)

Вообщем то на рынке представлено несколько фирм производящих данные системы, такие как Aquamist, SNOW Performance, AEM.. принцип работы у всех практически одинаков, но выделю словопрактическиу двух последних фирм управление подачей смеси зависит от буста, что в свою очередь часто приводит к переливу на середине и нехватке смеси на верхах оборотов, так же на них отсутствует так называемая система безопасности, т.е. когда случаются неполадки в проводящей жидкость магистрали, либо заканчивается жидкость в бачке система безопасности даёт откат по бусту, либо если стоит две прошивки автоматически переключает систему на без метанольную прошивку.что в свою очередь спасает двигатель от плачевных последствий. Ценник у этих систем конечно же гораздо выше, но решать вам нужна ли вам безопасность)

Представляю вашему вниманию систему водо-метанольного впрыска Aquamist HFS-3 либо есть ещё более продвинутая 4я версия. но я думаю третей в полне достаточно!)
Система впрыска водометанола Aquamist HFS-3
Комплект впрыска водометанола HFS-3 это эталон с которым сравнивают все прочие системы впрыска воды (метанола). В данном ценовом диапазоне, ни один другой комплект не может обеспечить полную частотную модуляцию управления клапаном впрыска при 100% контроле потока.
Общее описание:
Система впрыска водометанола Aquamist HFS3-pwm является “рабочей лошадкой” в линейке систем впрыска Aquamist. В базовый комплект поставки входит система измерения количества впрыскиваемой жидкости, монитор для установки в салон и блок управления plug&play.
Как это работает?
Система управления считывает загрузку форсунок и давление во впускном коллекторе, что позволяет обеспечивать соблюдение точной пропорции впрыскиваемой жидкости относительно топлива при любой нагрузке и любом режиме работы двигателя.
Используемые технические решения:
Клапан PWM или иначе ”быстродействующий клапан” (Fast Acting Valve – FAV) обеспечивает точную дозировку жидкости в соответствии с сигналами от HFS-3 контроллера. Насос постоянного давления с клапаном сброса производства компании Aquatec обеспечивает высокое давление в линии (более 10 атмосфер). Работа системы схожа с работой большинства современных систем впрыска топлива, когда в рейке поддерживается постоянное давление, а форсунка является дозирующим устройством. Использование высокопроизводительного насоса и высокоскоростного клапана обеспечивает системе стабильную и точную подачу жидкости в широком диапазоне нагрузок. Кроме того постоянное давление в линии позволяет снизить инерционность системы. В отличие от всех других систем где регулирование впрыска происходит за счет включения и отключения насоса в комплекте впрыска водометанола Аквамист насос работает в полную мощность, а клапан дозирует объем смеси в идеальной пропорции.
Краткий обзор контроллера Aquamist HFS
Быстрый взгляд на контроллер показывает, что в системе используются высококачественные позолоченные разъемы под специальные фишки, для работы с низковольтовыми сигналами, а также токами свыше 1.5 А. В контроллере HFS3 используется собственное силовое реле и предохранитель, что избавит Вас от необходимости искать подключаемый источник напряжения в салоне либо блоке предохранителей. В контроллере используется нагрузочный резистор чтобы исключить появление Check-Engine, а также реле для стабилизации бросков напряжения.
В нижней части контроллера расположены 3 светодиода: Зеленый – сигнал загрузки форсунок, Желтый – порог срабатывания и Красный – максимальный поток почти достигнут. Кроме того на блоке расположены 4 триммера для регулировки работы контроллера под Ваши конкретные задачи. Существуют комплекты для работы с конкретными моделями авто.
Более подробное описание разъемов контроллера HFS-3
На блоке управления HFS3 присутствуют 7 портов для связи с сенсорами и управления внешними устройствами. Каждое устройство имеет свой заводской разъем, соответствующего цвета. Нет никаких проводов с которыми пользователю нужно разбираться и решать куда и как подключить.
Описание разъемов:
Gauge: Данные разъем предназначен для подключения внешнего 52мм дисплея
Power: Данный разъем предназначен для питания от 12В
FAV: Разъем для подключения высокоскоростного клапана к управляющему ШИМ контроллеру
WFS: Разъем для подключения сенсора измеряющего поток жидкости
ECU: Двунаправленный порт для связи контроллера и ECU (Электронного Блока Управления двигателем)
TRUNK: Разъем для управления насосом и сигнала от датчика уровня жидкости
USER: Порт для дополнительно функционала и дальнейшего расширения (на данный момент используется в системах с непосредственным впрыском топлива – FSI)
Почему мы использовали подобную систему подключения?
Практика показала, что огромное количество выходов системы из строя происходит по причине некорректоного подключения. Корректная работа системы также зависит от правильности подключения всех измерительных и исполнительных устройств. В комплект HFS-3 входят все необходимые соеденительные провода с соответствующими разъемами, что делат установку системы быстрой, понятной и безопасной.

Вообщем скажу что я очень хочу поставить себе сей девайс!)) и думаю что я прилажу все усилия что бы к лету он уже стоял на машине.)

Источник

Впрыск вода-метанола

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Системы впрыска водо-метанола — это системы предназначенные для впрыска смеси дистилированной воды и метилового спирта во впускную систему (впускной тракт) двигателя (обычно в соотношении 50 на 50%, иногда вместо метилового спирта используют этиловый (водка), но метиловый работает лучше).

Итак, зачем нужна такая система и как она работает. Работает система очень просто, ее основными компонентами является насос выского давление 10-15 атм и форсунка распыления смеси + элементы управления этой системой и разная мелочевка для установки все этого дела. Метанол имеет довольно плохую текучесть в отличии от безнинов, и поэтому очень плохо распыляется при низких давлениях, поэтому насос должен создавать высокое давления для полноценного распыления смеси. Под высокими давлением насоса, форсунка атомизирует смесь водо-метанола, при это молекулы воды и метилового спирта соединяются с молекулами воздуха (который идет во впускной коллектор двигателя, обычно форсунку распыления размещают неподалеку от дроссельной заслонки), таким образом соединяясь молекулы воды с воздухом — поглощают тепло воздуха и тем самым охлаждают воздух, молекул метилового спирта же соединяются с воздухом и дальше с молекулами бензина и тем самым очень повышают октановое число топливо-воздушной смеси которая сгорает в цилиндрах двигателя.

Другим позитивным качеством работы этой системы есть то что метиловый спирт растворяет и удаляет нагар из цилиндров…

Если говорить коротко, благодаря этому впрыску вы получаете более холодный воздух + более высокое октановое число топлива! Эти 2 основных фактора ведут к значительно более высокой стойкости смеси к возникновению детонации, если говорить об эфекте, то заливая обычный 95 с этой системой, у вас будет такое впечатление что вы ездите на 115м бензине.

Как следствие, благодаря высокой стойкости смеси к детонации, у вас появляется возможность настроить топливно воздушную смесь более бедно, и в тоже время настроить углы зажигания более резкие — эти 2 фактора очень сильно влияют на мощность двигателя — и позволяют значительно ее увеличить.

Был приобретён комплект SnowPerformance Stage 1 Plus Boost Cooler

Комплект SnowPerformance Stage 1 Plus Boost Cooler

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

— Насос Shurflo высокого давления настроенный на 15атм
— Новый увеличенный бачек с фиттингом
— Противоотливной селеноид
— Форсунка нужной производительности на выбор
— 6м соединительного шланга
— все необходимые фиттинги

Для более правильного управления впрыском, было решено взять MAF Emulator 3 / Boost Controller

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

MAF Emulator/Fuel controller — электронное устройство сочитающее в себе функции топливного контроллера, программируемого комутатора, скоростного дата-логгера и эмулятора расходомера на основе сигналов датчика давление, оборотов и температуры.

Основное отличие от второй версии устройства — наличие встроенного буст контроллера с управлением нуддуов по оборотам, дросселю и номеру передачи КПП. Список остальных функций и характеристик устройства смотрите в описании второй и первой версии устройства.

Источник

Впрыск Водометанола (Нюансы).

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Казалось бы здесь всё просто… про Метанол много где написано.
Много написано… хотя когда начинаешь искать инфу чтоб ответить на возникший конкретный вопрос инфы как раз и нет…(((

Поделюсь некими своими знаниями и опытом. прежде всего касательно установки на двигатели моего типа.возможно кому нить и пригодятся…

Итак кит можно купить готовый, а можно и собрать самому… при этом собрать можно и более качественную систему зная определённые аспекты.

Лично я покупал St2 с так называемым прогрессивным контроллером.
В чём его мулька… контроллер считывает с датчика расхода воздуха (фиолетово — белый) сигнал и в соответствии с ним линейно меняет частоту импульсов впрыска.
те чем больше воздуха тем больше вливает…

Причём контроллер можно настроить двумя крутилками… первая отвечает за начала впрыска (10% от полной подачи)…вторая за выход на полный впрыск.таким путём можно настроить и расход метанола так что при обычной езде (тошнилову по городу ) он вообще не будет работать, а при валилове включаться.

Всё конечно замечательно только вот этот контроллер сгорел (собака) буквально через месяц при непонятных обстоятельствах. был подключен через реле (- постоянно + подача через реле по кнопке возможно надо наоборот было сделать).

В данный момент организована работа по кнопке (нажимаешь пошёл полный впрыск) по сути это St1… И здесь важно понимать как вы собираетесь использовать эту систему… если каждодневно и лить воду дистиллированную (а её лить тоже можно)
то контроллер конечно необходим, но если вы льёте метанол то можно и обойтись St1.

При покупке обращайте внимание на длину шланга минимум 5 м. при условии что бочёнок будете размещать в салоне (в багажнике)…
почему в багажнике?
Температура… в салоне летом 20 даже если на улице +30 вполне реально получить температуру на дросселе ниже окружающей! С чем никогда не справится никакой воздушный интеркуллер будь он хоть за 20 хоть за 50 тр. А коли в бочёк запульнуть генератор льда… показатели станут ещё лучше.
Безопасность… Под капотом температура доходит до 70. чистый метанол (Лить можно и чистый) воспламеняется при 60.даже если его разместить подальше например где стоит Вебасто (верней должно стоять) всё равно часть тепла будет отдаваться жидкости и нагревать её пусть не до 60 но до 30- 40 точно. и второй аспект под бампером очень уж небезопастно…бампер самая аварийная деталь коли въедут… будет не хорошо… в общем стрёмно в любом случае.
Так вот и получаем в моторном отсеке горячо за бампером опасно. поэтому в багажнике.

Насос лучше разместить там же.менее агрессивная среда … меньшие перепады температуры. меньшие воздействия влажности.

На мой взгляд необходимая в комплекте вещь это соленойд (электромагнитный клапан). Его можно найти на ебей нарример по запросу solenoid water methanol 12v

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Немного про форсунку желательно располагать её как можно ближе к заслонке…
для чего я рекомендую уделить внимание при заказе некому адаптеру…

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Адаптер позволяет прикрутить форсунку непосредственно в резиновый патрубок что понятное дело ближе к дроссельному узлу да и портить пайп не придётся. поменять резинку всегда проще.
В чём сложность установки в пайп.
1 Придётся резать резьбу
2 Стенки алюминиевого пайпа не такие и толстые и по уму надо наварить площадку.
А оно вам надо? думается нет… наварить площадку мне обошлось 1500р что уже в два раза дороже стоимости адаптера.

Так что покупая дешёвый комплект например
SnowPerformance или АЕМ К примеру St2 за 18 Имейте ввиду что для нормальной работы к нему надо приобрести шланг 5м соленойд и адаптер… не говоря про провода реле и кнопку, а в такой комплектации он уже встанет вам не 18р а к примеру 21…

А за 23 можно уже купить более продвинутую систему Aquamist HFS-3 … Как говорится скупой платит дважды…

Что даёт…без прошивки никакой прибавки не будет будет только охлаждение (малая прибавка как раз по этой причине) и чистка поршневой группы…

Есть смысл. использовать при наличии откатов а также на прошивке 100 для спорт топлива…особенно актуально в жару… и под большими нагрузками.

ЗЫ если есть чем дополнить пишите в личку

Некоторые аспекты по метанолу (перевод).

Ни SnowPerformance, ни AEM ничего не делают ни с топливом, ни с зажиганием. Они просто льют метанол когда надо. Соотв. на стоковых мозгах, будучи просто установленными на авто, они не в тему забогатят смесь, не сдвинут зажигание, но хоть понизят температуру воздуха. С учетом переобогащенной смеси выходит так на так — куча запаса по безопасности и никакого прихода по мощности.

На програмируемых мозгах, например на АЕМ, мы, зная что допустим у нас с 1.0 бар наддува включается метанол, можем в ручную забеднить на сколько нужно топливную карту выше точки включения и сделать там более раннее зажигание. В принципе рабочий вариант, но есть одно но — «переходной режим». С момента включения насоса, до реального попадания смеси в цилиндры проходит 0.4-0.6сек. Это связанно и с временем необходимым полностью остановленному насосу для создания рабочего давления на конце форсунки и с временем прохождения распыленного метанола по впускному тракту до мотора. В любом случае это время не равно нулю и оно в районе 0.5сек. Получается что если мы резко нажимаем «в пол» с хороших оборотов, турбина взлетает очень быстро и мы 0.5сек едем по забедненным картам впрыска…на раннем зажигании…но совершенно без метанола в цилиндрах!

Идеальным является решение когда у нас есть два набора карт (топливо/зажигание) — под метанол и без метанола. Или же основные карты и корректирующие карты которые накладываются при включении метанола. Причем переключение между картами или подключение корректирующих карт, должно происходить не мгновенно по факту включен/выключен метанол, а делаться плавный переход из одной карты в другую при включении…и такой же плавный переход назад при выключении. Только тогда мы получим всегда правильную смесь и всегда адекватное зажигание. Так в мозгах БМВ отрабатывается включение VANOS — при смене режима ваноса, запускается таймер кросс-фейдного перехода между картами vanos advanced\vanos retarded.

Поэтому в МАФ Эмулятор уже год как встроена именно такая поддержка отработки метанола:
Задается какой из програмируемых ключей управляет насосом, имеется карта топливной коррекции в процентах развернутая по оборотам/нагрузке и задается время за которое эта коррекция плавно вступает в силу и время плавного отключения коррекции при выключении насоса. Более того, поскольку мы просаживаем сигнал МАФ или МАП (в зависимости по чем работают мозги и что мы корректируем эмулятором) мы показываем мозгам меньшую нагрузку и сползаем вниз по карте зажигания, получая более ранние углы на выходе мозга. Работает просто замечательно.

Теперь по комплектам:

— нет противоотливного соленоида в компекте, если бачек сзади — на торможении заливаем интеркулер водой.
— короткий шланг (3м), часто надо 6м.
— МАП-Свитч идущий в комплекте при подключении через эмулятор просто не нужен, а при подключении через него через пол года начинает глючить.
— маленький бачек в комплекте

АЕМ:
+ большой бачек в комплекте
+ длинный шланг в комплекте
+ примитивный механический проивосифонный клапан в форсунке.
+ электронный контроллер вместо МАП-Свитча

— цена
— маханический клапан на хороших торможениях всеравно подпускает воду
— контроллер не всегда адекватно работает

Источник

А не поставить ли мне систему впрыска водометанола?

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Идея очень старая, обросшая сказками и мифами.

Статья первая
Впрыск метанола (водо-метанола) служит для уменьшения температуры поступающего в двигатель воздуха, увеличения октанового числа топлива и увеличения угла зажигания. Все вышеперечисленное способно исключить детонацию двигателя. Так, при использовании водо-метанола октановое число 98-го бензина увеличивается до 116.

Увеличение мощности зависит от типа двигателя, на котором устанавливается впрыск водо-метанола. Мощность увеличивается также, как она бы увеличилась при переходе на гоночный бензин с октановым числом 116.

В отличие от впрыска закиси азота, которым управляет водитель, система впрыска водо-метанола полностью автономна. Электроника сама решает, когда и в каком количестве подавать метанол в двигатель. От водителя требуется лишь периодически заправлять баллон смесью. Качественные системы впрыска водо-метанола оснащены системами безопасности, которые защищают мотор в случае выхода из строя системы подачи водо-метанола.

Помимо увеличения мощности и исключения детонации система впрыска водо-метанола делает выхлоп автомобиля более холодным, а также продлевает жизнь свечам зажигания, очищает клапаны и камеры сгорания.

Для системы подойдет несколько типов жидкостей. Это может быть чистый метанол, дистиллированная вода, водо-метанольная смесь любой пропорции, этанол изопропанола (чистый или смешанный с дистилированной водой). Возможно даже использование дешевого зимнего омывателя стекол. Однако система должна быть настроена на конкретный тип жидкости, заливать каждый раз что-то новое не получится.

Большая часть тюнинг-технологий, применяемых сегодня, известны уже чуть ли не сто лет (это наддув, впрыск азота и многое другое), а восемьдесят процентов процессов, происходящих в цилиндре, не изучены до конца и по сей день. Неплохой потенциал, правда? Но это все – вода. Кстати, о воде и пойдет речь сегодня.

Вообще, нормальный автолюбитель как огня боится воды (то есть гидроудара), и понятие «впрыск воды в цилиндры» звучит для него абсурдно. Одна только мысль о наличии в цилиндре хотя бы капли самого распространенного на нашей планете соединения может довести до сердечного приступа. Но «нормальные автомобилисты» тем и отличаются, что читают «Приусадебное хозяйство», так что за твое здоровье мы спокойны.

Статья вторая
Как было уже замечено, большая часть технологий далеко не нова, и первые опыты с впрыском воды в двигатель начались еще в 30-х годах. А первый патент на такую систему выдан в СССР в 1934 году! В те далекие времена никто еще и не помышлял об использовании этой технологии для получения добавочной мощности – опыты ставились с целью избежать явления детонации в цилиндрах (взрыва топливно-воздушной смеси в цилиндре вместо прогрессивного горения).

Непосредственно для увеличения мощности впрыск воды, наряду с впрыском закиси, был впервые использован во время Второй мировой войны в самолетных двигателях. В Германии «на воде» летали знаменитые «Мессеры», в СССР – Илы и МиГи. Однако новые реактивные двигатели, как ты уже знаешь, убили все перспективные разработки по поршневым моторам.

Так бы и остался впрыск воды забытым, если бы не бедственное положение народного хозяйства в послевоенные годы. Система вновь начала применяться, позволяя использовать бензин с более низким октановым числом без ущерба для двигателя.

Хотя мы и говорим «впрыск воды», только H2O позволяет, в основном, снизить детонацию (плюс, действуя как антиоксидант, препятствует отложению соединений углерода), на деле же применяется смесь воды и метанола в соотношении 50:50. И сейчас объясним, почему.

Вода имеет очень высокую теплоемкость (именно поэтому вблизи моря изменение температуры происходит более плавно), что способствует снижению температуры поступающего воздуха, а мы знаем из школьного курса физики, что для сжатия более холодного воздуха требуется затратить меньше энергии. То есть, грубо говоря, вода играет роль интеркулера.

Однако что же получается? С одной стороны, теперь мы можем «загнать» в цилиндр больше кислорода, но, с другой, вода испаряется, оставляя меньше места для кислорода. Получается, что оба фактора нейтрализуют друг друга! Если бы не одно приятное «но» — вода, испаряясь, увеличивается в объеме, а значит, увеличивается и давление внутри цилиндра, следовательно, наблюдается и прирост мощности – около 10%.

Кроме того, вода при впрыске становится мелкодисперсной средой с размером частиц – капель – около 0,01 мм, и бензин эти капли сразу обволакивает – примерно так же, как он растекается по поверхности лужи. Камера сгорания, таким образом, получается заполненной более равномерно (более гомогенизированная смесь). Это увеличивает КПД и, опять же, снижает риск детонации.

Не лишним будет напомнить, что ни одна система не может полноценно использоваться без соответствующей настройки двигателя – это или забеднение смеси, или увеличение давления, или более раннее зажигание. «Заточенные» самолетные двигатели времен Люфтваффе имели устройства для автоматического обеднения смеси во время впрыска воды. Если говорить про сегодняшний день, то Saab не так давно стал применять на турбированных двигателях впрыск воды в сочетании с бедной смесью, но здесь это сделано с целью экономии топлива и снижения вредного выброса в атмосферу.

А теперь про метанол. Этот спирт горит гораздо медленнее, нежели бензин, благодаря чему давление в цилиндрах нарастает более плавно и его пик возникает позже. Что происходит? Увеличивается момент, а следовательно, и мощность, которая напрямую зависит от соотношения момента и числа оборотов.

Но самое «вкусное» – правильно установленная и настроенная система совершенно безопасна для двигателя! Более того, как уже было сказано, вода препятствует отложению соединений углерода! Словом, когда сгниет все железо, мотор еще твоим внукам достанется. А гидроудара бояться не стоит – для того чтобы повредить мотор, надо просто утонуть в броде с работающим мотором, а разумные количества воды для движка не страшны.

От теории перейдем к области практического применения. Чтобы система была эффективной и безопасной, она должна соответствовать следующим требованиям: равномерно распределять поток между цилиндрами и менять расход воды в зависимости от объема воздушного потока. Идеальный вариант – когда максимальное количество воды поступает на пике момента. Правильное соотношение вода/воздух – 1:10…1:14 (если недолить – двигатель будет детонировать, первый признак – сильная вибрация; если перелить – топливно-воздушная смесь будет сгорать не полностью, первый признак – стрельба из глушителя). Вода обязательно должна быть дистиллированной. Посмотри на отложения солей в чайнике – ты же не хочешь, чтобы в цилиндрах была такая же гадость!

Между строк можно заметить, что купить сегодня такую систему особых проблем нет, а вот правильно настроить… таких специалистов по всей России можно по пальцам одной руки пересчитать.

Вода должна подаваться в мелкодисперсном виде – у множества маленьких капель больше площадь теплообмена, соответственно, эффективнее испарение (именно поэтому в блюдце чай стынет быстрее, чем в стакане). Как этого добиться? При помощи достаточно мощного насоса и правильного (!) сопла форсунки. В самодельных системах обычно используется насос от оросительной системы и игла от одноразового шприца. Надежность и эффективность такой конструкции под большим вопросом.

В атмосферных двигателях форсунка устанавливается во впускном коллекторе, рядом с дроссельной заслонкой. Владельцам турбовых моторов повезло еще раз – здесь целых три варианта установки: перед компрессом, между компрессором и интеркулером, после интеркулера. В первом случае вместо насоса используется давление наддува, но требования к форсунке очень высоки и компрессор живет достаточно недолго – на крыльчатке появляются отложения солей. Второй случай – из опыта применения в авиации, где форсунки (порой их было больше десятка) устанавливались непосредственно у выхода из турбины. И наконец, третий вариант хорош тем, что вода играет роль дополнительного интеркулера, снижая температуру воздуха в цилиндре примерно на 500 градусов.
Зрелищ!

Сегодня одним из самых именитых производителей систем впрыска воды является британская фирма Aquamist, именно ее продукция стоит на большинстве раллийных автомобилей. Да-да, машины WRC еще пару лет назад ездили «на воде», пока FIA не ввела запрет, но в некоторых других сериях впрыск воды остался!

А вот что касается гражданских автомобилей, то для них фирмой продано всего около двухсот комплектов!

Это одна из машин, использующих систему от Aquamist.

На 650-сильном моторе стоят три форсунки сечением 0,7 мм. Согласно рекомендациям производителя, расположены они перед интеркулером. Для хранения воды был специально изготовлен алюминиевый бак (стоит около правой фары) емкостью 3,5 литра, которых хватает почти на 15 минут беспрерывного использования системы. Прирост – примерно в 50 л.с. Повторим: в отличие от закиси, впрыск воды может работать минутами и даже часами!

_______________________________________________________________________________________
Что я хочу получить от впрыска водометанола:

Первое на данный момент существует 2 небольшие проблемы.
Это перегрев в жару в пробках
И детонация, из-за детонации зажигание сдвинуто на более позднее, но из-за этого я теряю мощность и получаю провал при разгоне. Если выставить ранее то провала нет и машина едет ощутимо резвее но на 3-4 начинает жутко детонировать.
Все это решаемо и без впрыска водометанола
Перегрев будет решать электро вентилятором. Который уже приобретен и ждет установки

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Проблема с зажиганием возникает из-за вакуумного регулятора, который как и трамблер стоит у меня от Ваз 2108 хоть характеристики УОЗ у него и близкие но не совсем подходящие, пружина слишком мягкая.
Решается подплющиваеним корпуса вакуумного регулятора, заменой пружины или переходом на процессорное зажигание.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Но есть желание поэкспериментировать и получить прибавку в мощности
1)В планах, на первых местах убрать детонацию и иметь возможность выставлять более ранние углы зажигания.
2)Охладить камеры сгорания, понизить температуру на впуске и снизить общую температуру двигателя. По ощущениям(жопометру) лучше всего машина едет при температуре двигателя 80-82 градуса. При более высокой ощущается некоторое снижение мощности и повышается вероятность детонации.
В сумме эти два пункта должны дать некоторую прибавку мощности.

Как все реализовывать:

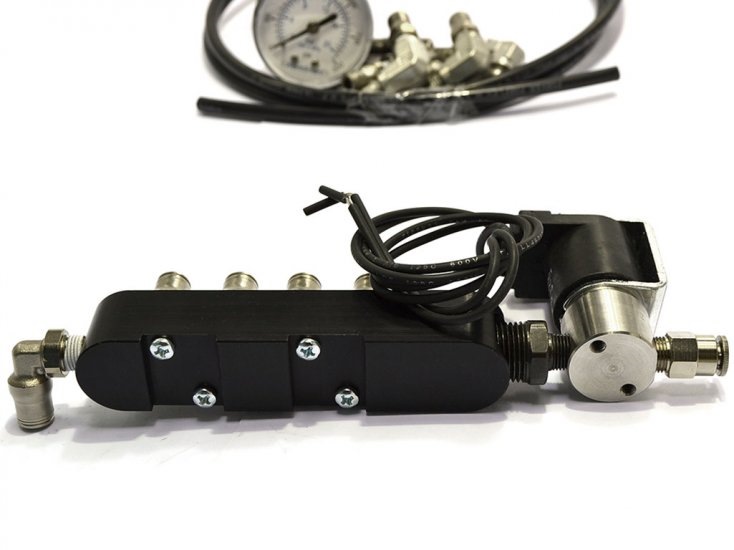

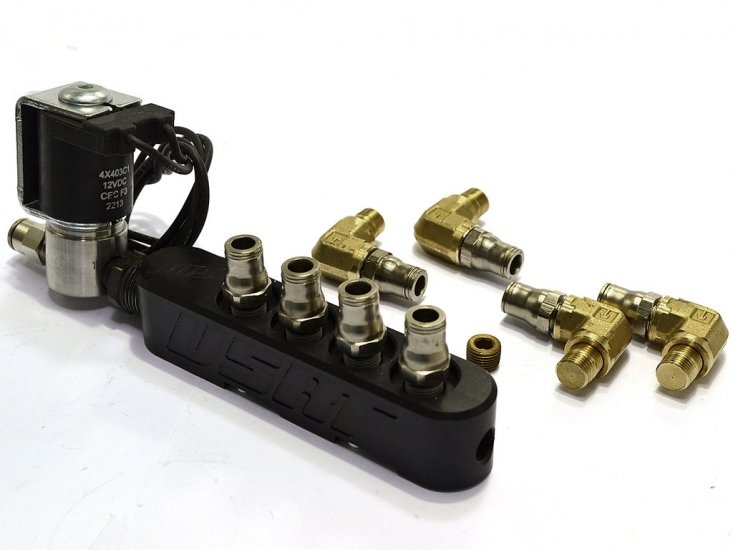

Вообще есть готовые системы, но они для инжекторных машин.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Так что будет полный «Хэн-мэйд»
Только карбюратор, только хардкор!
Самое первое
Это бочек для жидкости, тут все просто, берем любой подходящий бочек омывателя.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Систему я хочу сделать отключаемой. То есть будет несколько режимов который будут переключаться в ручную:
-Выключена
-Включена принудительно
-Включается под датчику температуры

Для этого понадобятся тумблеры и клапан который будет перекрывать подачу водометанола.
Как вариант это клапан ЭПХХ ГАЗ или бензиновый клапан ГБО.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

-Режим третий включается по датчику ОЖ.
Можно подключить к тому же датчику что и вентилятор.
Или установить еще один, но на пару градусов выше, и когда допустим вентилятор не справляется и температура продолжает расти включается впрыск, тем самым убирает вероятность детонации из-за перегрева и снижает температуру двигателя. Третий режим получается для сохранения двигателя при работе в неблагоприятных условиях.

Вопрос куда именно впрыскивать водометанол, пока открытый.
Есть несколько вариантов.
-Подключить к штуцеру вакуумного регулятора зажигания
-Установка распылителя(форсунки) направленного в первую камеру

Так же много вариантов как осуществлять забор водометанола.
Можно как на картинке.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Можно снизу, а количесво так же регулировать жиклером.
Можно обмотать медную трубку вокруг коллектора и пропустить через нее, на выходе можно получить нагретый водометанол или пар. Хотя тут возникают свои тонкости.
Тут только экспериментальным путем.

Вода метанол на авто. Смотреть фото Вода метанол на авто. Смотреть картинку Вода метанол на авто. Картинка про Вода метанол на авто. Фото Вода метанол на авто

Еще один нюанс. На холостом ходу с такой системой возможно снижение стабильности ХХ, можно отключать вручную, но по городу это не вариант щелкать постоянно, поэтому имеет смысл поставить датчик и придумать систему которая включать и выключать подачу водометанола в зависимости от оборотов.

Выслушаю Ваши мнения, критику, «за и «против»

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
