Восстановление жк дисплея в авто

Ремонт гибкого пленочного шлейфа к жк дисплею приборной панели.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Обратился ко мне товарищ с просьбой помочь заменить шлейф гибкий на жк дисплее приборки. От старости шлейф рассохся и отклеился. Многие пытаются восстановить его путем прогрева. Это временное решение и через 1-2 месяца жк опять частично тухнет. Решение проблемы одно — замена шлефа. Можно купить готовый ремкомплект, но не всегда можно найти нужный, и хорошего качества.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

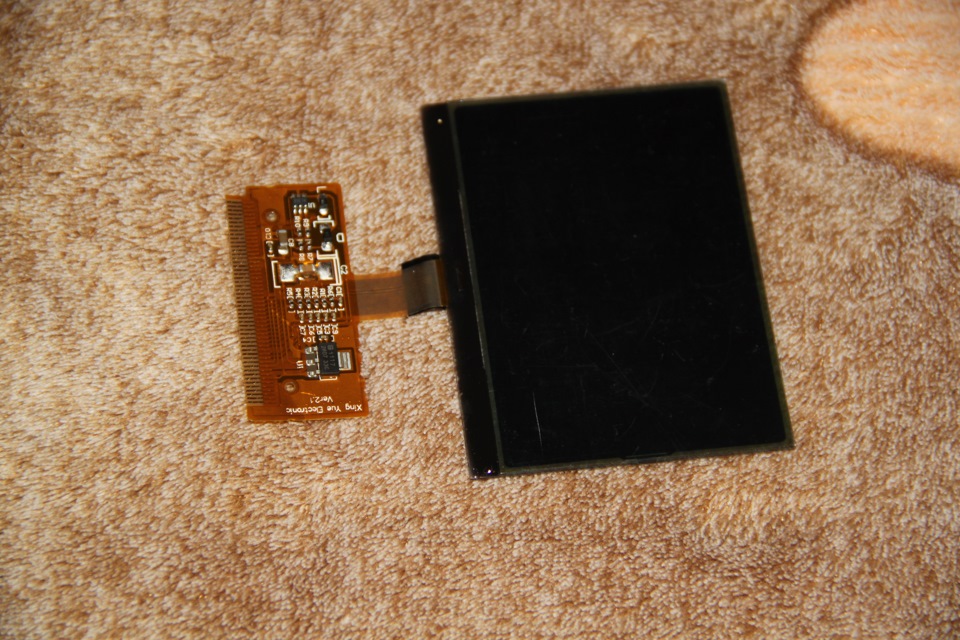

Собственно товарищем был куплен ремкомплект. Контактные дорожки на нем совпадали, а вот сам рисунок дорожек был в зеркальном отражении. Но это мелочи. Начал их клеить. Клеится они просто, путем прогрева и прижимания. Но их качество оказалось ужасным и шлейфы подпалились от нагретого стекла…

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Ремкомплект испорчен, нужно делать новый. Почитав инет на предмет восстановления шлейфов, пришла идея сделать новый шлейф из медицинского пластыря и проволоки.

На листе бумаги отмечаем шаг контактов, потом закрепляем пластырь клеем вверх на листе.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Пластырь лучше подобрать по ширине шлейфа, но можно просто внахлест узкие склеить. Далее берем многожильный провод и распускаем его. Нарезаем кусочки с запасом и наклеиваем на пластырь параллельно друг другу с заданным шагом.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

После того как все проводники наклеены, сверху клеем пластырь. Получаем гибкий шлейф.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Далее берем жк дисплей, закрепляем его и совместив контакты крепим шлейф. При помощи токопроводящего клея, приклеиваем контакты к стеклу. Клей нужно наносить ооочень мало, он растечется.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Затем заклеиваем сверху куском пластыря, тем самым дополнительно фиксируем.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Переворачиваем конструкцию и куском пластыря дополнительно фиксируем с обратной стороны.

Все. Шлейф подключен к жк дисплею и готов к дальнейшему монтажу. В моем случае вся эта конструкция припаивалась к плате прборки.

Источник

Ремонт битых пикселей на ЖК-дисплее приборной панели

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

У Вас бывает проблема мертвых, выцветших или полностью исчезающих пикселей на большом красном ЖК-дисплее в середине панели приборов, где отображаются такие важные данные, как время, сообщения борткомпьютера и радиосистемы. Проблема пикселей ЖК-панели связана с LCD-экраном, нуждающимся в замене для восстановления поврежденных и битых пикселей.

До ремонта — повреждение пикселей видно:

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Теперь я предлагаю небольшой отчет по разборке приборной панели и замене LCD экрана:

Снимаем пластиковый кожух, под ним мы видим 2 самореза, откручиваем их.

Далее отодвигаем по максимуму руль на себя. Тащим на себя приборку, далее снимаем сзади 2 разъема, которые идут в приборке.

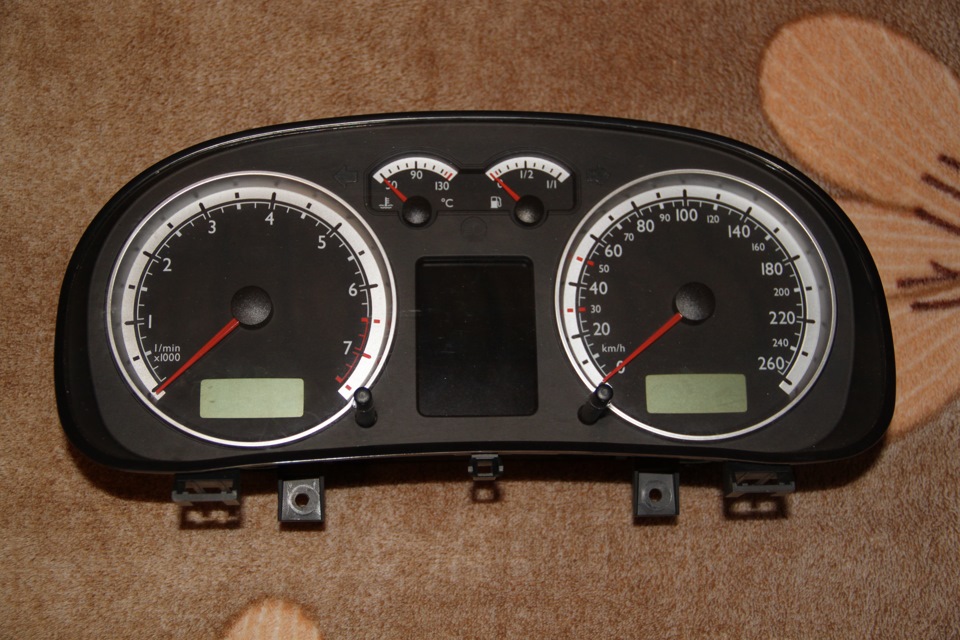

Приборка перед нами:

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

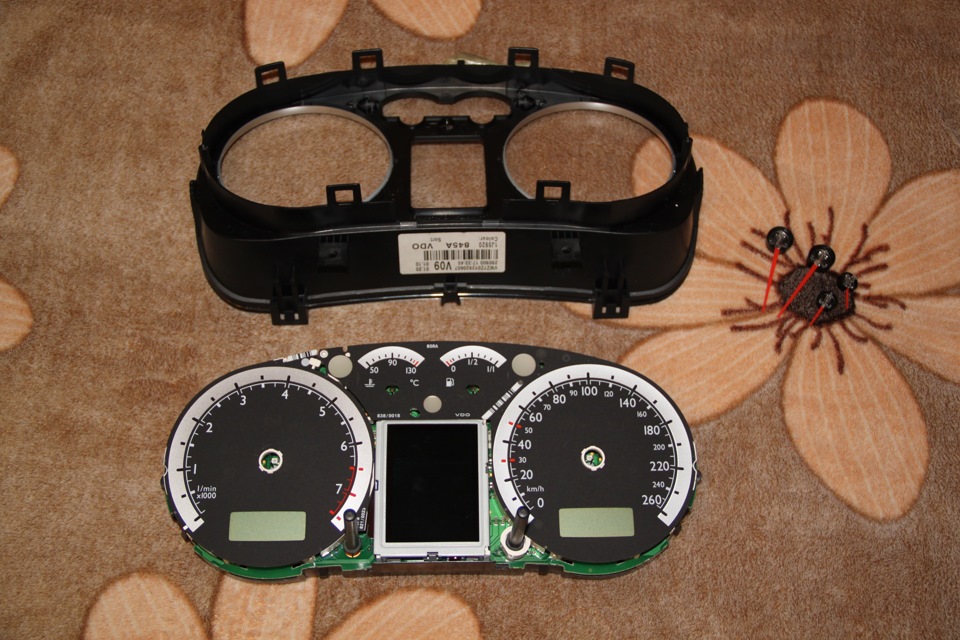

Мы видим, 2 самореза под приборкой, откручиваем их и снимаем пластиковую прозрачную крышку и заднюю крышку.

Далее, постепенно аккуратно снимаем стрелки. Стрелки нужно снимать очень аккуратно.
Методика такая: крутите их ПРОТИВ часовой стрелки и немного при этом тяните вверх. Вот и все, так просто!

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

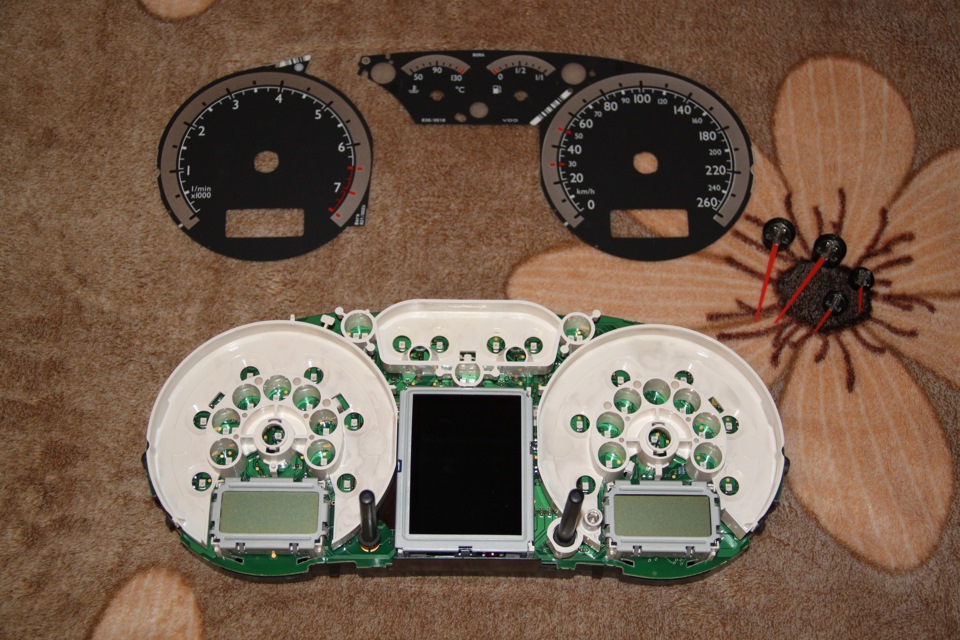

Постепенно снимаем шкалы:

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Снимаем металлическую рамку вокруг LCD экрана. Отгибаем их и вынимаем рамку. Затем снимаем металлические рамки вокруг экрана с датой и экрана с счетчиком пробега. Снимаются они, как и центральная рамка. Затем отжимаете сзади усики.

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Нам нужно снять полностью всю белую штуковину, которая находится под шкалами. Еще нужно снять один пластиковый штырек.

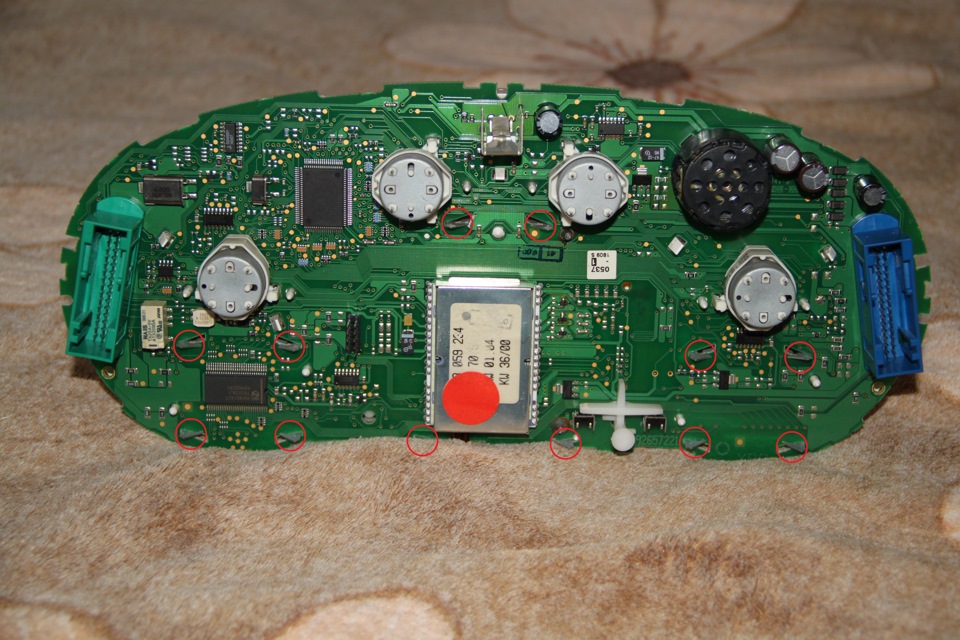

Вид с обратной стороны что нужно отжимать:

Источник

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

и жить не мешает, однако не нравится мне это.

Вопросы:
— в чём причина нарушения? контакта нету?
— возможен ли ремонт без замены дисплея?

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

n1788

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

n1788

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

n1788

Suntechnic

Восстановление жк дисплея в авто. Смотреть фото Восстановление жк дисплея в авто. Смотреть картинку Восстановление жк дисплея в авто. Картинка про Восстановление жк дисплея в авто. Фото Восстановление жк дисплея в авто

вскрыла! ни одной защёлки не пострадало, хотя всего их там 6 штук 😀
никаких шлейфов там нету, как и токопроводящей резины.
там всё просто как ытсо: впаяно, подобно микросхеме

в общем, дисплей это от дозиметра дргб-01, который в частности использовался в последнем бомбаре
там на фотках всё ОК с сегментом, потому что фотошопом восстановила
на деле в домашней обстановке всё выглядит так вот (нажмите на изображение для увеличения):

(снимок сделан так, чтобы были видны дорожки; блик от лампы)

с обратной стороны выглядит так:

(ножка помечена стрелкой)

Есть предположение, что неполадка может быть в К176ИД2
Но вообще это всё не так важно, тк сегмент ненужный (его постоянное присутствие/отсутствие не влияет на схожесть цифр, не влечет за собой ошибку показаний).

небольшой каламбурчик: сняв крышку корпуса, на схеме я увидела светодиод красного цвета, который загорается, когда прибор включен. На крышке же никакого отверстия для того, чтобы его увидеть, не предусмотрено. Вот так вот. Диод есть и светит, но никто не увидит этого, пока не снимет крышку.

Источник

Восстановление жк дисплея в авто

Некоторые ЖК индикаторы, которые имеют выводы из напыленного проводника на стекле, имеют контакт с печатной платой через «резинку». Даже не знаю как сия весчь правильно зовется. Представляет собой нечто «силиконоподобное» с множеством параллельных токопроводящих пластинок. Применяются эти штуки давно, еще в электронных часах при СССэРе использовались. Используются и сейчас, правда информация о них скудна, да в радиодеталях видел лишь однажды. Еще подумал; ну наконец то! теперь можно будет купить если что. Наивный.:roll:

В общем проблема всегда одна и та же можно сказать, это пропадание контакта между платой и экраном. Такое ощущение что «резинка» изначально была приклеена. Некоторые после установки на место работают как и прежде, а вот некоторые пока не надавишь прилично. Однажды такой экранчик «хрустнул» блн. 😎

Сейчас маюсь с Алинкой УКВ. Есть такая же «беда» на двух Майкомах сибишных. Эти так вообще,пока пальцем не прижмешь экранчик, не включают некоторые функции, будто проц. работает через экран:crazy: При этом остальная индикация и функционирование вполне себе.

Что посоветуете по этим резинкам? «Клеить» их каким то волшебным клеем или еще как, и с чем их «едят»? Информации по этому вопросу что то не попадалось.

Протиралочки не канают. Спасибо за отклик. Малость еще пробежался по картинкам на эту тему в интернете. Из обобщения разных способов, если можно так сказать:smile: использовал метод «прокатки» резинки между «вальцов».

Сначала провел вдоль, зажав её пальцами между ногтей с двух сторон (одна сторона осталась приклеенной к индикатору, её не отрывал). А потом шилом, но не острым кончиком, а тем местом где стержень начинает скругляться. Где то на уровне 2мм от края и прижимая к направляющему каркасу, провел с двух сторон, в одну и другую стороны. Резинка при этом изгибалась в месте нажима и «тянулась» за шилом. Потом протер спиртом, осмотрел в 10х лупу, убрал пару ворсинок жесткой беличьей кисточкой (тонкие кончики срезаю специально, в канц товарах продают ежлив чо). Видно как контактные стержни стали малёхо выступать над резиной. Спирт советуют изопропиловый, но умну похоже медицинский:-P Но ничего, сразу включился! До этого не было никаких признаков жизни, думали капут радейке.

Но все таки, пристальнее изучить предмет, наверно не помешает!

Рельеф, он, хоть как будет, чай не один день резинка была прижата к плате. Вот при установке обратно, что бы ненароком не перепутать местами, обратить на это внимание, где какая сторона. Тогда необходимо перед разборкой замаркировать положение резинки. Мне повезло, одна сторона осталась приклеенной, а так бы лоханулся;-)

Но лучше заменить. Ага. Список магазинов где они есть. Каких сортов и размеров?
А насчет
второй раз вы так не попадёте резинкой, и она потребует бОльшего усилия с известным результатом то наверно описанный способ позволяет немножко «выдвинуть» материал проводников.

Вот если б кто об устройстве этих резинок чего рассказал. Из чего сделаны проводники. Можно ли их каким то образом «выдвигать» из основы? Сколько раз можно это проделать и так далее.

Источник

Как восстановить токопроводящую резину?

Дисплей показывает не все символы. Передача сигналов на дисплей осуществляется через токопроводящую резину. Думаю дело в потере контакта между резиной и стеклом и между платой и резиной. Пробовал протирать резину, стекло и плату спиртом, но не помогло.
Подскажите, как восстановить работоспособность резины?
