Что такое пневмобаллоны в пружину?
Здравствуйте уважаемые. Несмотря на набирающую популярность пневмобаллонов, не все знают, что это такое. Постараюсь внести ясность.
Пневмобаллон – это резиновое изделие, устанавливаемое внутри пружины. Баллон накачивается воздухом, в результате чего пара «пружина-баллон» приобретает новые свойства. AirSpring переводится как воздушная пружина.
Если у вас уставшие пружины, перегруз из-за ГБО или прицепа, то пневмобаллоны ваше решение. После их установки, поведение машины меняется в лучшую сторону.
Изготавливаются пневмобаллоны из качественной, износоустойчивой резины, стойкой к жаре и морозам. Другие названия пневмобаллонов — пневмоподушки, певмохэлперы, пневмоэлементы, воздушная пружина. Сбоку на баллон наносится клеймо производителя.
Рабочее давление от 0,2 до 1,5 атмосфер. Не рекомендуется превышать давление 1,5 атм. Чем выше давление, тем жестче подвеска, но больше грузоподъемность. Некоторые водители, в экстремальных случаях, накачивают давление до 3 атм. У пневмобаллонов тройной запас прочности.
Благодаря ребрам жесткости баллоны устойчивы к износу. Минимальный пробег от 50 000 км. На практике ездят больше, все зависит от условий вождения.
Баллоны устанавливаются только в свободную пружину подвески автомобиля. Для стойки с амортизатором внутри, они не подходят. Накачанный пневмобаллон упирается во внутренние стенки пружины и принимает на себя часть веса автомобиля, разгружая пружину.
Самые популярные пневмобаллоны со штуцерами вбок. Три базовых размера баллонов обозачают буквами S, M и L. Приставка буквы I обозначает что баллон со штуцером вниз. HD обозначает что баллон усиленный.
Три типовых размера пневмобалонов:
147*85 мм S(HD), SI(HD)
200*85 мм M(HD), MI(HD)
230*110 мм L(HD), LI(HD)
При выборе пневмобаллона важно учитывать особенности модели автомобиля. Для точного подбора необходимо знать внутренний диаметр пружины и свободную высоту внутри пружины. Установить баллоны можно самостоятельно или в автосервисе. При желании дополнительно подключают к баллонам комплект подкачки.
Пневмобаллоны: что это такое, принцип действия, преимущества
Все автомобилисты знают, что такое пневматическая подвеска. Это вид подвески с упругими пневмо-элементами, который позволяет владельцу произвольно регулировать высоту дорожного просвета. Многие также слышали о пневмобаллонах, но не уверены, являются ли они самостоятельным приспособлением или каким-либо элементом пневмоподвески. Давайте ответим в данной статье на вопрос, что такое пневмобаллоны и для чего они используются?
Пневмобаллоны представляют собой цилиндры с толстыми стенками (от 1 см), изготовленные из износостойкой, силовой резины. Альтернативные названия: пневмоподушки, пневмохэлперы (с англ. пневмо-помощники). Цилиндры имеют отверстие с ниппелем для накачки с помощью компрессора. Эти приспособления вставляются в полые задние пружины подвески на автомобилях, где амортизаторы установлены в стороне от пружин. Спущенные баллоны складываются и просовываются между средними витками, распрямляются во внутреннем пространстве пружины, а затем накачиваются до необходимого давления.
Принцип работы пневмобаллонов
После накачки цилиндры раздуваются и заполняют собой пружины. Они буквально распирают пружины изнутри, делая их более упругими. Рабочее давление внутри может варьироваться от 0,3-2,4 Бар. В зависимости от степени накачки пневмо-подушки могут обеспечить большую или меньшую жесткость подвески а также увеличение дорожного просвета.
Эффекты от использования пневмобаллонов
— Увеличивают грузоподъемность авто;
— Поднимают клиренс на 3-5 см;
— Авто перестает проседать под нагрузкой;
— Защита задней подвески от пробоев;
— Поглощают толчки при проезде неровностей, более комфортные ощущения от вождения;
— Улучшают управляемость, особенно, если заднюю часть у вас часто заносит, или она козлит.

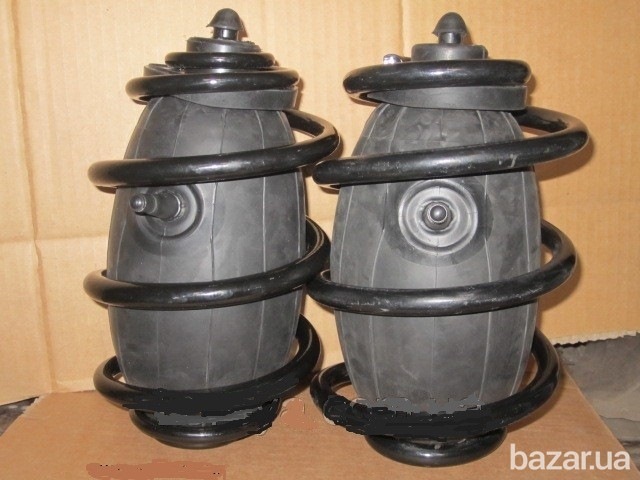

пневмобаллоны в пружины
Какие проблемы решают пневмобаллоны?
Типичные ситуации, в которых машина требует поддержки в виде пневмобаллонов:
1. Вы передвигаетесь на расшатанной подвеске, у вас раз за разом случаются пробои, ломаются пружины, поскольку часто приходится ездить по разбитым дорогам.
2. У вас есть автомобиль бюджетного или среднего класса, который при ежедневных поездках вас вполне устраивает. Но когда вам нужно использовать авто по максимуму: поехать в путешествие с друзьями, перевезти на дачу семью и много разного добра, ваша лошадка чуть ли не цепляет дорогу днищем, а каждая выбоина отдается в салон толчком.
3. Вы ездите на внедорожнике со стандартной подвеской, его «ресурсов» вполне хватает на полную загрузку. Однако, порой необходимо везти сзади прицеп с лодкой, загрузить багажник до верху, и тогда даже внедорожник ощутимо осаживается, а управляемость начинает страдать, как только скорость зайдет за 80 км/ч.
4. По долгу службы вам приходится время от времени возить тяжелые грузы при том, что автомобиль не вполне к этому приспособлен. Как итог – авто заметно раскачивает, и каждый поворот вы проезжаете, скрестив пальцы.
5. Вы решили сэкономить и перейти на газобаллонное оборудование, которое теперь создает постоянную дополнительную нагрузку на подвеску.
6.Вы водите легкогрузовое авто, микроавтобус, минивен, которые используются по назначению. Поддержка подвески никогда не помешает.
Мы наконец-то рады представить пневмобаллоны MRoad — российскую разработку для защиты задней подвески, увеличения грузоподъемности, увеличения клиренса. Неважно, водите ли вы новый автомобиль, или ваша подвеска уже просит ремонта, пневмохэлперы MRoad дают прекрасный результат, который стоит потраченных средств.
В чем особенность изделий нашей марки?
—> Для изготовления используется высококачественная силовая резина;
—> Большой запас прочности, намного превышающий предельно разрешенное давление (но это не означает, — что следует экспериментировать);
—> Доступная цена;
—> Есть возможность установки магистрали для подкачки воздуха;
—> Российское производство.
Уже сейчас можно купить пневмобаллоны MRoad на нашем сайте. Наши пневмоподушки доступнее зарубежных аналогов и ни в чем не уступают по качеству. Процесс заказа и доставки максимально удобен в любом регионе РФ.
Как подобрать пневмобаллоны в пружину — личный опыт
Здравствуйте. За прошедший месяц, я помог установить три десятка комплектов пневмоподушек в подвеску машин самых разных марок, по всей стране. Пневмоэлементы устанавливали сами водители, я помогал им консультациями и личным опытом. Реакция водителей после установки только позитивная, в основном это удивление от улучшения поведения машины на дороге.
В самом процессе установки резиновых элементов внутрь пружины нет ничего сложного, но есть нюансы. Вот о них и поговорим. Мой первый и главный вопрос который я задаю водителям «какие у вас размеры пружин». Потому что это важно! Пружин на рынке много и на машинах одной модели, могут стоят совершенно разные пружины. Конечно, есть статистика, и я с вероятностью 90% подберу баллон по марке и модели, но всегда рекомендую не полениться и заглянуть вниз. От правильно подобранной пневмоподушки зависит качество вашей езды. Итак, замеряем.
Внимание! Все замеры делаются на свободно стоящей на земле машине.
1.) Внутренний диаметр пружины. Пневмобаллоны бывают 85 мм и 110 мм в диаметре. При накачивании воздухом, он расширяется на 30%. Если пружина слишком узкая, то пневмобаллон не влезет.
2.) Высота пружины. Замеряем свободное пространство внутри пружины. Пневмобаллоны по высоте бывают трех размеров: 15 см, 20 см и 23 см. При накачивании, баллон увеличивается в высоту процентов на десять.
3.) Проставки. Если пружина слишком высокая, то для добора сантиметров устанавливают проставки высотой 1,5 см. Две проставки идут в комплекте с баллонами.
4.) Тип пружины. Мы выделяем четыре типа пружин: цилиндр, бутылка, бочка и конус. Зауженная по бокам пружина имеет меньшее свободное пространство внутри. Это влияет на выбор пневмоподушки.
5.) Частота витков и их толщина. Обычно, самый простой способ установки пневмобаллона в пружину, это стравить из него воздух, смазать силиконом и просунуть между витками пружины. Иногда это не получается сделать, витки слишком близко, толстостенный усиленный баллон не проходит даже с откачанным воздухом. Приходится снимать пружину для установки.
6.) Штатные отбойники. Функция резинового отбойника не дать виткам пружины сомкнуться на кочках и ямах, исключить пробой подвески. Пневмобаллоны берут на себя эту функцию и полностью исключают пробой. Нужда в штатных отбойниках отпадает и его можно демонтировать. Но если он не мешает, то оставляйте, пусть будет дополнительной опорой для пневмобаллона.
7.) Элементы крепежа. В некоторых моделях внутри пружины присутствуют элементы крепежа сверху и снизу. Ситуация решается с помощью резиновых проставок, в которых вырезаются необходимые пазы. Несмотря на то, что у пневмобаллона толстые стенки, 14 мм вверху и внизу, дополнительная защита от выступающих элементов крайне необходима. Иногда нужно ставить проставки с обеих сторон.
8.) Отверстие снизу. Если есть отверстие внизу, то вы можете установить баллон с нижним штуцером.
Сразу скажу, боковой штуцер ничем не хуже. Витками он не перерубится, накачанный баллон не даст пружине сомкнуться. Обратите внимание, накачанный баллон! Не рекомендуются полностью стравливать воздух и оставлять в пружине пустой пневмобаллон. Штуцер расшатывается и начинает травить только когда баллон провернулся и пипка оказалась непосредственно под витком, либо из-за неграмотной установки комплекта шлангов для подкачки. Нижний штуцер исключает такие ситуации, но в некоторых моделях, торчащий штуцер может стать самой низкой частью автомобиля, особенно при подключении шланга подкачки.
Итак, мы рассмотрели основные моменты, которые нужно знать при выборе пневмоподушки в подвеску.
Крайний вопрос и самое главное сомнение. А нужны ли пневмобаллоны или пневмоподушки в пружину? Приведу только один факт в качестве довода. Водители, которые продали старую машину вместе с установленными пневмобаллонами, сразу же ставят комплект баллонов при покупке нового автомобиля. Вопросов не задают, берут без сомнений.
Пробуйте и вы. Нет лучшего советчика чем свой собственный личный опыт.
С уважением, Павлов Павел,
ваш личный консультант по пневмоподушкам.
Задавайте вопросы в комментариях или по тел. +7 922 744 5033
Наша страница на DRIVE2:
Комментарии 465
Здравствуйте
Подскажите есть ли вариант баллонов на Kia Sorento xm fl 2015 год?!
Здравствуйте. У вас ситуация грустная. Пружина низкая и внутри большой отбойник. Даже если снять отбойник, то получается свободной высоты 10см. Самый низкий баллон у нас 147мм. Его туда не поставить, а если засунуть то его заломает. На всякий случай проверьте какая обстановка у вас в пружине. Если на стоячей машине наберем высоту хотя бы 135мм, то можно попробовать поставить баллоны S 147*85мм. На фото KIA Sorento XM FL только 2017 года.
Здравствуйте, на а6 с6 седан что посоветуете?
Здравствуйте. У вас пружина невысокая, типа бочка — заужена с обоих сторон. На ауди А6 обычно ставят баллоны S 147*85мм. Ниппель боковой. Цена за комплект 2450р. Предложение актуально если высота внутри пружины на стоящем авто от 140 до 165мм. Если больше то нужна вторая проставка. Если еще больше, например 190 и выше, то нужны баллоны М 200*85мм. И ещё одну проверку сделайте, если между витками пролезает два пальца, значит боковой ниппель можно использовать. Если расстояние меньше 2 см, то нужно думать про торцевой-нижний ниппель, а для него нужно отверстие снизу. На фото пример пружины с А6С6
Добрый день, паджеро 4, 3.8. Пружины айромен лифт +4 и нагрузка + 200, но есть посадка при загрузке, какие балконы посоветуете, и комплект, увиличения клиренса большеинемнадо
У вашей пружины внутренний диаметр 113мм, а длина 340мм, 9 витков. При нагруженной машине высота пружины уменьшается от 1/3 до 1/2, получается коридор возможных высот от 23 до 18см. Между витками меньше 2см, боковой ниппель исключаем. Теоретически, в верхней границы коридора высот, вам подойдет баллон LI 230×110 с торцевым ниппелем. Но он может увеличить клиренс, чего вы не хотите делать. Можно поставить баллоны MI 200×85 он раздуется до стенок пружины на давлении 1,2 атм. Но это все в теории. Нет ничего лучше реальных размеров. Уточните два размера — внутренний диаметр пружины и свободную высоту внутри пружины на стоящем авто. Также обратите внимание есть ли отверстие снизу под торцевой ниппель. И есть ли сверху внутри пружины торчащий элемент типа отбойника. Это если хотите подобрать точно тютелька в тютельку. Ну а если делать как большинство продавцов баллонов, то я могу сказать что по каталогу вам подходят баллоны LI 230×110мм с торцевым ниппелем. Цена комплекта 3750 руб. Это так в среднем по «больнице» ставят на Паджеро четвертые.
У вас Suzuki Swift (Стриж) 5-го поколения, информации минимум. Машина достаточно легкая, поэтому если поставить баллоны большие по высоте, то можно сильно поменять ходовые качества машины. Хорошо бы знать точный размер высоты внутри пружины на стоячей машине. По моим прикидкам, высота будет в коридоре от 160 — до 190мм. Это самые спорные размеры, когда можно поставить баллоны S 147*85мм и дополнительные проставки, либо баллоны M 200*85мм без проставок. В первом случае может оказаться мало, во втором может получиться много. Ниппель боковой, так как снизу отверстия нет. Между витками вроде больше 2 см. Фотографии цепляю следом
Это фото от Suzuki Swift 2007 года, на два поколения меньше. Здесь видно что баллоны ставятся диаметром 85мм, а вот по высоте нужно уточнять, фотография сделана на под-домкраченой машине.
Вот варианты, которые могут вам подойти, в зависимости от высоты внутри пружины. (странно, что ответы к комментарию добавляются в обратном порядке. Самый первый комментарий оказался внизу.)
Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.
Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.
На фото баллон после двух лет жесткой эксплуатации
Два главных размера при подборе пневмобаллонов
Доброго времени. Самый частый вопрос, какие пневмобаллоны подойдут на мою машину?
Обычно называют модель автомобиля, год выпуска и этого достаточно, чтобы подобрать вариант по каталогу. Но встречаются спорные случаи, когда каталог вводит в заблуждение, и поэтому я прошу водителей сделать дополнительные замеры. Всего два размера: внутренний диаметр и высоту пружины на стоящей машине.
Дело в том, что я даю персональную гарантию на правильный подбор баллонов. Если баллоны не подошли по размеру, то я их меняю на другой комплект, либо возвращаю деньги. Такие ситуации происходят, именно в случаях, когда я понадеялся только на каталог и не спросил размеры пружин.
Запомните, универсального каталога не существует. Даже на разных поколениях одной модели могут стоять пружины разных размеров. Также очень часто ставят аналоги вместо родных пружин, а для увеличения клиренса устанавливают усиленные пружины.
Поэтому, не поленитесь проверить эти два размера, чтобы избежать неприятных ситуаций. Ко мне за консультацией, регулярно обращаются люди, которым продавцы неправильно подобрали баллоны и отказались их менять, потому что случай не гарантийный, баллоны ведь целые. Будьте внимательны. Далее, я расскажу вам несколько принципов подбора баллонов, зная которые, вы сможете выбрать для себя самый лучший вариант.
Для чего нужно знать внутренний диаметр пружины?
Пружин огромное множество, их внутренний диаметр варьируется от 75мм (на некоторых мерседесах) до 150мм (на крузаках и др).
Баллоны, которые я рекомендую, производят в городе Копейске, Челябинской области. Производитель дает гарантию 6 месяцев с правом замены, в случае если проявятся заводские дефекты. Приятно иметь дело с качественной продукцией и надежными людьми.
Баллоны бывают трех диаметров: узкие (XS) = 65мм, средние (S, M) = 85мм и широкие (L) = 110мм.
Итак, физика процесса. При надувании, баллон расширяется в стороны, пока не упрется в стенки пружины изнутри. Давление воздуха в этот момент — это точка комфортной езды, запомните его. Если продолжать накачивать баллон дальше, то ему некуда деваться, и он начнет расширяться по высоте. Этот режим увеличивает клиренс и грузоподъемность, но одновременно повышается жесткость подвески. Комплект подкачки ставят именно для этих случаев, чтобы, не залезая каждый раз под машину, давать больше «очков» в баллоны, при загрузке машины и стравливать воздух до точки комфорта на пустом автомобиле.
Важно знать, что пока баллон не коснется стенок пружины, он не войдет в рабочий режим, и будет болтаться внутри как карандаш в стакане. Также важно понимать, что баллон не может расширяться бесконечно, у него есть предел прочности. Например, баллон M(HD) 200*85мм способен расширится до 110мм при давлении 1,5 атм. Но если вы поставите его в пружину с внутренним диаметром 140мм, то он заполнит пространство, только при давлении 3,5 атм. А это уже критичный режим для баллона. Долго на нем вам не проехать. Гарантийный режим эксплуатации баллонов до 1,5 атм.
Зачем нужно знать высоту пружины?
Теперь поговорим про высоту пружины. Кроме диаметра, важно знать, сколько свободного пространства внутри пружины по высоте. Пружины бывают высотой от 10см до 35см в сжатом состоянии. Заметьте в сжатом! Отдельно повторюсь, нам важно знать высоту установленной пружины на стоящей на земле машине. Размер пружины в неустановленном состоянии не несет никакой полезной информации.
Баллоны по высоте бывают следующих размеров: низкие (S) = 147мм, полунизкие (XS) = 175мм, средние (М) = 200мм, высокие (L) = 230мм.
По каталогу сложно угадать высоту пружины на конкретной машине. Потому что у пружины есть степень износа — новая или просевшая. Состояние аммортизаторов тоже имеет значение. Ну а если вы поставили ГБО, то машина немного просела. А еще внутри может стоять штатный отбойник или торчать крепежные болты. Наша задача подобрать баллоны на реальную машину, а не на идеальный вариант из каталога. Поэтому нужны замеры.
Пневмобаллон вступает в работу, только если он имеет точку опоры снизу и сверху. В связи с этим я выделяю три возможные ситуации: точное попадание, недобор и перебор.
Точное попадание по высоте – это идеальный вариант, когда баллон вписался в пружину точно по высоте. Высота баллона плюс-минус 1см совпадает с высотой пружины.
Недобор по высоте – второй случай, когда пружина длиннее баллона. Мы опустили машину на колеса, а сверху баллона остается пустое пространство. В этом случае используют дополнительные проставки, как штатные, так и самодельные. Обычно штатная проставка предназначена для защиты торцов баллонов от выступающих элементов, но также она может добавить 1,5см к высоте баллона. Самодельные проставки вырезают из конвейерной ленты или толстой техпластины. Используют хоккейные шайбы или прокладки от подкатных домкратов. Нужно с помощью проставок заполнить свободное пространство сверху и снизу баллона, чтобы вывести его в рабочий режим.
Перебор по высоте – третий случай, самый неприятный, ведь баллон выше чем пружина. Если разница в высоте 2см, то баллон можно поставить, но машина приобретет дополнительную жесткость даже на полупустом баллоне. А вот если разница в высоте больше 3 см, то тогда баллоны будет заламывать как на фото, что приведет их к быстрому износу.
Подвожу итоги:
Подбор пневмобаллонов требует небольших усилий с вашей стороны. Вам нужно заехать на яму и замерить рулеткой два размера. Только зная высоту и внутренний диаметр пружины, вы можете быть уверены, что вам подобрали оптимальное решение
В идеальном случае сделать две фотографии и прислать их мне. Глядя на фото, я смогу оценить другие факторы, влияющие на подбор баллонов. Например, на выбор расположения ниппеля (бок или торец) влияет плотность намотки витков пружины и расстояние между ними. Также имеет значение наличие внутри торчащих элементов, они могут занять часть высоты и нужно будет решать что с ними делать.
Обращайтесь. Меня зовут Павлов Павел.
Помогу подобрать пневмобаллоны в ваш автомобиль
Мобильный телефон в Челябинске +7922-744-5033
Пневмоподушки в пружины. Добро или зло?
Доброго дня! Моя лань перешла в стадию «Занижен годами», против легкого и адекватного занижения я ничего не имею против, но… Данная штука принесла проблемы, такие как: машина при небольшом грузе стала проседать легко, очень мягкая стала, с бордюра теперь вообще не съехать(( В общем все это мелочи и их надо решать.
Сейчас рассматриваю два варианта для моей задней подвески это замена пружин на усиленные либо пневмоподушки в пружины
Т-к не люблю мягкую подвески, даже жигуле у меня были двойные пружин на металлических скобах и усиленные аморты, а тут так вообще мрак(
Та вот, новые пружины или пневмоподушки? Кто ставил и каковы отзывы, не срывает сосок, на сколько жестче ездить, как часто приходится качать, как они работают в холод, какие лучше брать?
Машины хочу на 2-3см приподнять, выйти в уровень стока, а то сейчас шумка, усилок, саб — все это вес, аа года беспощадны…
Как пишут продавцы:
Процесс процес установки самой подушки прост.
1. Потдомкрачиваем, снимаем колесо.
2. Потдомкрачиваем выше, почти до полного открытия аммортизатора.
3. Откручиваем болт с нижнего крепления аммо ( ключ на 17).
4. Ставим под кучов что нибудь для безопасности, типа чурбака, чтобы в случае чего машина не рухнула на пузо.
5. Становимся на барабан заднего колеса и прижимаем его по максимуму как можно ниже к земле.
6. потдеваем монтировкой нижний виток пружины, снимаем ее.
7. С помощью двух монтировок раздвигаем средние витки пружины и проталкиваем внутрь баллон ( с выкрученным ниппелем)
8.накачиваем баллоны 0.3 атм.
9. Собираем все в обратном порядке.
10. Ставим машину на все четыре колеса и накачиваем баллон до 0.8-1.4 атм.
По ощущения езды с подушками — полное отсутствие шумов с задней балки даже на мелкоморщинистой дороге.
При нажатии на крышку багажника, машина стала реагировать более упруго. Задница задралась на 2-3 сантиметра.
воздушная (резиновая) подушка предназначена для увеличения клиренса, улучшения ходовых характеристик стоковой подвески, увеличивает максимальную снаряженную массу, увеличивает срок жизни амортизаторов и пружин, задняя подвеска перестает «козлить», исключается пробой задней подвески. Теперь Вы можете увезти большее количество груза (когда ограничение имелось по высоте автомобиля). Зимой полезно увеличение клиренса, для сохранения проходимых качеств
