Впускная система
Впускная система (другое наименование – система впуска) предназначена для впуска в двигатель необходимого количества воздуха и образования топливно-воздушной смеси. Термин «впускная система» появился с развитием конструкции двигателей внутреннего сгорания, особенно с появлением системы непосредственного впрыска топлива. Оборудование для питания двигателя воздухом перестало быть просто воздуховодом, а превратилось в отдельную систему.
В своей работе система впуска взаимодействует со многими системами двигателя, в том числе:
• системой впрыска;
• системой рециркуляции отработавших газов;
• системой улавливания паров бензина;
• вакуумным усилителем тормозов.
Взаимодействие перечисленных систем и еще ряда других систем обеспечивает система управления двигателем.
Для улучшения наполнения цилиндров воздухом, повышения мощности в конструкции системы впуска современных бензиновых и дизелных двигателей используется турбонаддув.
Впускная система имеет следующее общее устройство:
• воздухозаборник;
• воздушный фильтр;
• дроссельная заслонка;
• впускной коллектор;
• впускные заслонки (на отдельных конструкциях двигателей);
• соединительные патрубки;
• конструктивные элементы системы управления двигателем.
Воздухозаборник обеспечивает забор воздуха из атмосферы и представляет собой патрубок определенной формы.
Воздушный фильтр служит для очистки воздуха от механических частиц. Фильтрующий элемент изготавливается из специальной бумаги и размещается в отдельном корпусе. Фильтрующий элемент воздушного фильтра является расходным материалом, т.е. имеет ограниченный срок службы. В зависимости от условий эксплуатации автомобиля срок службы фильтрующего элемента может изменяться.
Дроссельная заслонка регулирует величину поступающего воздуха в соответствии с величиной впрыскиваемого топлива. На современных двигателях дроссельная заслонка приводится в действие с помощью электродвигателя и не имеет механической связи с педалью газа.
Впускной коллектор распределяет поток воздуха по цилиндрам двигателя и придает ему необходимое движение. Разряжение, возникаемое во впускном коллекторе используется в работе вакуумного усилителя тормозов, а также для привода впускных заслонок.
На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке устанавливаются впускные заслонки. Они обеспечивают процесс смесеобразования за счет разделения воздуха на два впускных канала. Один канал перекрывает заслонка, через другой – воздух проходит безпрепятственно. Впускные заслонки установлены на общем валу, который поворачивается с помощью вакуумного или электрического привода.
Работу впускной системы обеспечивает система управления двигателем. Конструктивные элементы системы управления двигателем, которые используются в работе системы впуска, можно разделить на три группы:
• входные датчики;
• блок управления;
• исполнительные устройства.
К примеру, впускная система двигателя с непосредственным впрыском топлива имеет следующие датчики:
• расходомер воздуха;
• датчик температуры воздуха на впуске;
• датчик положения дроссельной заслонки;
• датчик давления во впускном коллекторе;
• датчик положения впускной заслонки;
• датчик положения клапана рециркуляции;
• датчик давления в магистрали вакуумного усилителя тормозов.
Расходомер воздуха и датчик температуры воздуха на впуске служат для определения нагрузки на двигатель. На некоторых моделях двигателей расходомер воздуха не устанавливается. Его функции выполняет датчик давления во впускном коллекторе. При совместной установке расходомер воздуха и датчик давления во впускном коллекторе дублируют друг друга. Датчик давления во впускном коллекторе также используется в работе системы рециркуляции отработавших газов для расчета количества перепускаемых газов. Величина нагрузки двигателя определяется с помощью датчика температуры воздуха на впуске и дополнительного датчика атмосферного давления. Остальные датчики обеспечивают работу соответствующих систем.
Работой впускной системы управляют следующие исполнительные устройства:
• блок управления дроссельной заслонкой;
• электродвигатель привода впускных заслонок или клапан управления вакуумным приводом заслонок (на двигателе с непосредственным впрыском топлива);
• запорный клапан системы улавливания паров бензина;
• электромагнитный клапан системы рециркуляции отработавших газов.
Исполнительные устройства активирует блок управления двигателем.
Принцип работы впускной системы
Работа впускной системы основана на разности давлений в цилиндре двигателя и атмосфере, возникающей на такте впуска. Объем поступающего воздуха при этом пропорционален объему цилиндра. Величина поступающего воздуха регулируется положением дроссельной заслонки в зависмости от режима работы двигателя.
На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке работают впускные заслонки. Совместная работа дроссельной и впускных заслонок обеспечивает несколько видов смесеобразования:
• послойное смесеобразование;
• бедное гомогенное смесеобразование;
• стехиометрическое гомогенное смесеобразование.
Послойное смесеобразование используется при работе двигателя на малых и средних оборотах и нагрузках. При послойном смесеобразовании дроссельная заслонка большую часть времени открыта полностью. Заслонка прикрывается только для обеспечения разряжения, необходимого в работе системы улавливания паров бензина (продувка адсорбера), системы рециркуляции отработавших газов (перепуск отработавших газов во впускной коллектор) и вакуумного усилителя тормозов (создание необходимого разрежения). Впускные заслонки закрыты.
Стехиометрическое (легковоспламеняемое) гомогенное (однородное) смесеобразование применяется при высоких оборотах двигателя и больших нагрузках. Дроссельная заслонка открывается в соответствии с требуемым крутящим моментом. Впускные заслонки открыты.
На бедной гомогенной смеси двигатель работает в промежуточных режимах. Дроссельная заслонка открывается также в соответствии с требуемым крутящим моментом. Впускные заслонки закрыты.
Схема впускной системы
1.воздушный фильтр
2.расходомер воздуха
3.адсорбер
4.запорный клапан системы улавливания паров бензина
5.блок управления дроссельной заслонкой
6.датчик давления во впускном коллекторе
7.клапан управления впускными заслонками
8.вакуумный привод впускных заслонок
9.датчик положения впускной заслонки
10.датчик давления в магистрали вакуумного усилителя тормозов
11.клапан системы рециркуляции отработавших газов
12.блок управления системы управления двигателем.
Холодный впуск — теория и практика
Всем привет!
Решил немного написать о холодном впуске — надеюсь кому-нибудь будет полезно.
Холодный впуск или Cold Air Intake (CAI) — система подачи холодного воздуха во впускной коллектор двигателя.
Состоит из :
1. Фильтра нулевого сопротивления
2. Воздушного тракта.
Используется как на атмосферных, так и на турбо моторах.
Стандартная впускная система чаще всего обладает большим сопротивлением потоку воздуха. Это обусловлено бумажным фильтром и желанием завода изготовителя уменьшить шум. К тому же забор воздуха обычно делают из горячего двигательного отсека. Причем воздух горячий как и из-за забора из подкапотного пространства, так и из-за нагрева пластиковых элементов впускного тракта, расположенных вплотную к двигателю. Все это уменьшает мощность двигателя.
Отличие системы холодного впуска:
1. Фильтр нулевого сопротивления не душит двигатель, пропуская большее количество воздуха.
2. В двигатель поступает более холодный воздух (по отношению к воздуху, нагретому в подкапотном пространстве двигателем).
2. Большее количество кислорода в воздухе, т.к. воздух более холодный.
Основные принципы построения холодного впуска:
1. Забор воздуха из наиболее холодных мест.
2. Удаление фильтра на максимальное расстояние от двигателя.
3. Гладкий впускной тракт — не гофра, чтобы не создавать сопротивление потоку воздуха.
4. По возможности наиболее короткий и удаленный от горячих деталей подкапотного тракт от фильтра до впускного коллектора.
5. Использование жароустойчивых материалов.
Преимущества системы холодного впуска:
1. Увеличение мощности двигателя — немного лошадей и побольше момента. Для амто прирост поменьше, для турбо — существенно больше.
2. Уменьшение шанса получить детонацию.
3. В жаркую погоду двигатель не тупит.
4. Иногда отмечается улучшение реакции двигателя на нажатие педали газа и уменьшение расхода топлива.
Недостатки системы холодного впуска:
1. Характерный шум от фильтра нулевого сопротивления — надо отметить, что некоторым наоборот нравится =)
2. При экстремальных вариантах установки и эксплуатации автомобиля — вероятность гидроудара.
Способы практической реализации системы холодного впуска
Картинки взяты из гугла и фотографий наших работ.
Если кто-то найдет свою систему — прошу не обижаться =).
По способу и месту расположения фильтра
1. Открытый фильтр на штатном месте с/без термоэкраном.
+ Простота конструкции и установки
— Не сильно то и холодный воздух — система греется как и стоковая
— Фильтр довольно быстро засоряется
2. Закрытый фильтр с на штатном месте.
+ Система греется меньше из-за закрытого фильтра
+ Фильтр довольно долго остается чистым
— Более сложная конструкция и установка
3. Закрытый фильтр, максимально удаленный от двигателя.
+ Система греется гораздо меньше из-за закрытого фильтра и его удаления от двигателя
+ Фильтр довольно долго остается чистым
— Сложная конструкция и установка — обычно полный кастом, иногда требующий изменения компоновки подкапотного, например переноса аккумулятора или бачков технических жидкостей
4. Фильтр, максимально близкий к улице
— под крылом у колеса
— вместо фары
— в бампере
+ Очень холодный воздух
— Большой риск гидроудара
— Сложная конструкция и установка — надо протащить тракт через половину подкапотного и покромсать родную машину
— Фильтр очень быстро засоряется
По месту расположения забора воздуха
Рассматриваются места забора воздуха при расположении самого фильтра в подкапотном.
Варианты забора воздуха из подкапотного пространства не рассматриваются из-за высокой температуры воздуха в нем.
+ Очень холодный воздух
— Надо кромсать фару
— Довольно сложная конструкция
— Фильтр быстро засоряется
— Небольшой шанс гидроудара
+ Очень холодный воздух
— Часто надо кромсать бампер
— Довольно сложная конструкция
— Фильтр быстро засоряется
— Шанс гидроудара
+ Очень холодный воздух
+ Фильтр довольно долго остается чистым
— Довольно сложная конструкция
— Минимальный шанс гидроудара
Надеюсь эта запись будет интересна и полезна моим читателям!
Всем удачи!
PS Ставить себе на машину холодный впуск или нет, есть в нем смысл или нет — решайте сами. Эта статья всего-лишь небольшое исследование таких систем, не более.
🔧 Впуск/выпуск в автомобиле.
📖 Доработка впускной системы направлена на снижение сопротивления воздуху на впуске и увеличение объема воздуха, поступающего в цилиндры. В перечень элементов, требующих доработки или замены, в зависимости от степени «тюнингования», входят: воздушный фильтр, дроссельный патрубок, ресивер и впускной коллектор. Модернизация системы впуска повлечет за собой также установку прямоточного выпускного коллектора, «верхового» распредвала и изменения программы управления двигателем. Рассмотрим все по порядку.

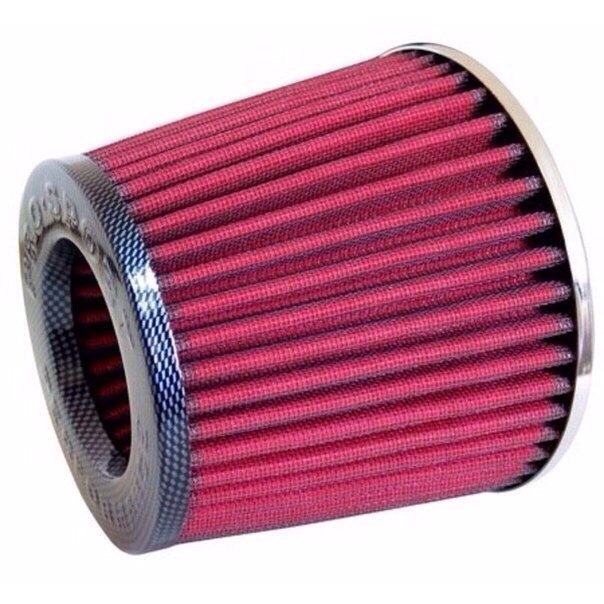

Фильтр нулевого сопротивления- обеспечивает не нулевое, а значительно сниженное сопротивление воздушному потоку. Стандартные воздушные фильтры имеют в своем составе фильтрующий элемент, изготовленный из очень плотного материала, к тому же и конструкция таких фильтров не совсем удачна с точки зрения количества пропускаемого воздуха. В фильтрах же нулевого сопротивления имеющиеся микроскопические отверстия в фильтрующем элементе позволяют прогонять гораздо большее количество воздуха. Способствует этому и большая площадь фильтрации: поверхностная площадь «спортивного» фильтра до пяти раз больше, чем площадь стандартного. По типу фильтрующего элемента «нулевики» бывают двух типов. Первый вариант: нетканый хлопковый материал, армированный металлической сеткой и уложенный гофром (в просторечии — «сетка»). Второй- мелкоячеистый полиуретан (эти фильтры именуют «поролоновыми»). «Сетка» обладает меньшим сопротивлением всасыванию, а «поролоновые» элементы лучше задерживают пыль и имеют большую поверхность очистки. Поэтому «поролон» используется во внедорожных гонках, а более чувствительные к загрязнению, но обладающие меньшим сопротивлением, «сетки»- на «асфальтовых» машинах. Некоторые компании делают фильтрующий материал двойным: первая ступень, с большими размерами пор, отвечает за крупные частицы, вторая задерживает мелкую пыль. Выбирая фильтр, надо обратить внимание на герметичность стыковочного патрубка, надежно обеспечиваемую только одним способом: резиновой манжетой в качестве уплотнения. Многие производители, желая сэкономить, делают весь корпус из пластика и считают «резинку» излишеством. Для кольцевых гонок оно может быть и так. В повседневной эксплуатации, где важен ресурс мотора, а значит, высокая степень фильтрации воздуха, пыль, «подсасываемая» через ненадежное уплотнение, «приканчивает» мотор раньше срока.
Фильтры бывают моющиеся и сухого типа. Для моющихся в продаже имеются специальные комплекты, состоящие из промывки и пропитки. Промывка предназначена для смывания грязи с поверхности фильтра, пропитка служит для задерживания мелких частиц пыли и грязи, задерживая их на стенках фильтра, не позволяя тем самым попасть в двигатель. Пропитка маслом позволяет увеличить размер отверстий фильтрующей сетки, а, значит, и снизить сопротивление потоку воздуха. Фильтрующий элемент в фильтрах сухого типа ничем не пропитан, но также имеет возможность многократного использования (моется или продувается в обратную сторону).
Установка фильтра имеет свои особенности. Чтобы исключить попадание в цилиндры горячего воздуха, в подкапотном пространстве важно выбрать место, которое было бы максимально удалено от любых источников тепла. Также следует ставить и защитный тепловой экран. Не следует устанавливать фильтр слишком низко – загрязнившись, он быстро лишится своих свойств. В продаже имеются системы впуска холодного воздуха. Как правило, они представляют из себя алюминиевый либо карбоновый (в зависимости от производителя) конус, плотно одетый на фильтрующий элемент и служащий экраном от тёплого воздуха, идущего от двигателя. К впускному отверстию присоединяется гофр, забирающий «за бортом» более чистый и холодный воздух. Специальная форма корпуса и самого фильтрующего элемента создают дополнительные завихрения, способствующие наполнению цилиндров двигателя. В итоге имеем: холодный воздух, получаемый с улицы, уменьшенное сопротивление за счет нулевика и пассивный наддув при движении автомобиля.
Необходимо подчеркнуть, что установка фильтра нулевого сопротивления имеет смысл только тогда, когда весь двигатель подвергся доработке. Ведь чудес не бывает. Снизить сопротивление потоку можно только за счет увеличения проходных отверстий, то есть — ухудшить качество фильтрации. Поэтому при установке «нулевика» на стандартный мотор игра не стоит свеч: глупо получать скорее теоретическую прибавку мощности за счет снижения ресурса двигателя. Кроме того, существует мнение, что пропитка фильтра, попадая на измерительный элемент датчика расхода воздуха, искажает его показания, а то и выводит из строя.
Следующий шаг — увеличение дроссельной заслонки. Увеличенный дроссель снижает скорость воздушного потока и способствует увеличению производительности впускной системы по воздуху. Самый бюджетный вариант — на разборке покупается заслонка от более мощного автомобиля, которая и устанавливается на собственную машину.
Далее идет замена стандартного впускного ресивера на увеличенный «спортивный». Спортивный ресивер имеет значительно больший объем и более короткие впускные патрубки. Больший, чем у стандартного, объём позволяет, при правильной конструкции и настройке, сгладить пульсации воздуха. Чем больше его объем, тем резче «подхватит» двигатель после сброса газа и повторного нажатия педали в пол. Короткие впускные трубопроводы смещают максимальный коэффициент наполнения цилиндров в область высоких оборотов двигателя. Длинные впускные трубопроводы обеспечивают хорошее наполнение и соответственно высокий крутящий момент при низких оборотах. Таким образом, при жестких, нерегулируемых впускных трубопроводах имеет место альтернатива: или хороший крутящий момент в диапазоне низких оборотов двигателя и пониженная номинальная мощность, или высокая номинальная мощность и уменьшенная тяга при низких оборотах. Идеал – впускная система с изменяемой геометрией каналов, которая в зависимости от оборотов и открытия дросселя использует разные длины коллектора и улучшает наполнение во всем диапазоне оборотов.
Существуют системы впуска, где впускной коллектор в его привычном понимании отсутствует как таковой, вместо него устанавливаются коротенькие трубки — «дудки», настроенные на определенные, обычно очень высокие обороты. Применяются они при желании выжать из двигателя все и стоят достаточно дорого. Это уже высшая ступень в тюнинге систем впуска атмосферных автомобилей- многодроссельный впуск, где на каждый цилиндр приходится по отдельной дроссельной заслонке и коллектору. Такой подход позволяет резко увеличить количество воздуха подаваемого в камеры сгорания. Многодроссельный впуск обеспечивает меньшие по сравнению с ресивером холостые обороты, более устойчивую работу мотора на низких и средних оборотах. Ну а работа двигателя на высоких оборотах вне всяких похвал. Несколько дроссельных заслонок вместо одной значительно ускоряют отклик автомобиля на нажатие педали газа. Побочные эффекты: сниженный ресурс двигателя и повышенный расход топлива. Многодроссельный впуск будет по настоящему эффективен только при разработке под конкретный мотор. Специалистам предстоит решить много теоретических задач и провести массу практических испытаний, пока они реализуют свои идеи в жизнь. И все равно газодинамика не укладывается в формулы, поэтому после изготовления системы снова нужны расчеты, доводки и новые испытания.
«Мультидроссель» бессмысленно применять для низкофорсированных или «средних» двигателей: «дудки» должны быть последней стадией форсировки после изменения степени сжатия и перепрограммирования блока управления. Если речь идет не о специально сконструированном, а о стандартном моторе, требуется замена форсунок на более производительные, полное изменение системы выпуска: пара впуск/выпуск должна четко соответствовать друг другу. Распредвалы, коленвалы, поршни, кольца и прочие детали тоже, конечно, меняются. Если суммировать все переделки, фактически получается совершенно другой мотор.
Как только серийный двигатель подвергся изменениям с целью увеличения мощности (будь то увеличение рабочего объема или увеличение момента на высоких оборотах), сразу увеличивается расход газа через выпускную трубу и серийная выпускная система создает избыточное сопротивление. «Неправильный» выхлоп может «задавить» двигатель, повысив давление в цилиндре на такте выпуска, что приведет к росту работы насосных ходов. Кроме того, большое сопротивление выхлопной системы препятствует наполнению цилиндра смесью, поскольку не все выхлопные газы успеют покинуть цилиндр и займут часть объема свежей смеси.
Движение отработавших газов в выпускной трубе представляет собой колебательный процесс, который может быть согласован экспериментально с колебательным процессом движения горючей смеси во всасывающем тракте с таким расчетом, чтобы улучшить очистку цилиндра от отработавших газов и его наполнение свежей смесью. Давление в выпускной трубе подвержено резким колебаниям в течение всего периода выпуска. В первый момент после открытия выпускного клапана продукты сгорания устремляются в выпускную трубу со скоростью, превышающей скорость распространения звука. Быстрое удаление продуктов сгорания влечет за собой образование в цилиндре разряжения. Точно так же и в выпускной трубе образуются периоды пониженного давления.
Эксперименты с выпускными трубами доказали, что длина трубы не влияет на эффективность очистки цилиндра в первой стадии процесса выпуска, но зато с увеличением длины трубы в известных пределах увеличивается длительность периода, в течение которого поддерживается разряжение. С изменением частоты вращения период пониженного давления в выпускной системе не только изменяется по длительности и величине разряжения, но и смещается по углу поворота коленчатого вала. Поэтому каждому режиму работы двигателя соответствует определенная оптимальная длина выпускной трубы.
В выпускной системе ДВС присутствуют два процесса. Первый — сдемпфированное в той или иной степени истечение газа по трубам. Второй — распространение ударных волн (звука) в газовой среде. Оба процесса оказывают влияние на коэффициент наполнения цилиндров. С первым всё просто и понятно. Большое сопротивление потоку газов вызовет снижение качества продувки и потерю мощности. Совершенно понятно, что чем короче и большего диаметра труба, тем меньше её сопротивление потоку. Практикой проверено, что для полуторалитрового мотора, работающего на оборотах не выше 8000 достаточно диаметра 45 — 50 мм при длине 3 — 3,5 метра. Дальнейшее увеличение диаметра не вызывает существенного уменьшения динамического сопротивления.
Большая часть потерь на выпуске приходится на выпускной коллектор. В спорте и тюнинге штатный заменяют на так называемый «паук» — отличается формой и порядком соединения приемных труб с выпускными окнами. «Пауки» бывают «короткие» и «длинные» (два У). Если взять 4-цилиндровый двигатель, то схема труб «длинного» строится по формуле «4 трубы в 2 трубы в 1 трубу», а «короткого»- «4 в 1». Коллектор «4 в 1» дает добавочную мощность только в очень узком диапазоне оборотов, за 6000 об/мин, и его обычно применяют для высокофорсированных двигателей с широкофазными распредвалами, то есть на спортивных автомобилях. Коллекторы «4 в 2 в 1» подходят для любительского тюнинга, так как обеспечивают некоторый прирост мощности и крутящего момента в довольно широком диапазоне оборотов.
В прямоточной системе применяют также промежуточные прямые трубы увеличенного диаметра, резонаторы пониженного сопротивления. Если в выпускной системе разместить на некотором расстоянии от клапана отражатель, который называют резонатором, то на определённых оборотах улучшится продувка цилиндров, что поднимет вращающий момент двигателя. Это явление называется «настроенный выхлоп» и используется для корректировки моментной кривой. Если стоит задача повысить мощность, как для спортивного мотора, то резонатор настраивают на падающий после максимума участок. Таким образом, продлевают момент на большие обороты. Если же мы хотим получить более «тяговитый» мотор на низах, то настраиваем на растущий до максимума участок.
Если автомобиль оборудован каталитическим нейтрализатором, то вместо него устанавливают пламегаситель прямоточного типа — резонатор, способный выдерживать максимальные температурные и механические нагрузки.Экологические нормы стран СНГ еще допускают такие переделки.
Для снижения шума устанавливается оконечный глушитель (так наз. «банка»), расположенный как можно дальше, для того, чтобы снизить его влияние на резонансные свойства. Прямоточный глушитель работает по принципу поглощения. Он состоит из внешнего корпуса, в котором проходит перфорированная труба. Пространство между корпусом и трубой заполнено теплостойким стекловолокном или другим аналогичным материалом. Мелкоячеистая сетка отделяет волокна набивки от трубы. Это необходимо для того, чтобы волокна ваты не выдувались из глушителя. Шум выхлопа эффективно рассеивается наполнителем через перфорации. Такой глушитель практически не оказывает сопротивление выхлопу.
Частотность и громкость звука, который издает прямоточный глушитель, определяется его размерами, количеством и качеством материала набивки, диаметром отверстий в трубе, а так же количеством этих отверстий. Глушитель выполняет свои функции до тех пор, пока у него есть набивка. Когда же набивка истончается, он начинает звенеть.
