Врезаем люк в крышу авто
Врезка люка в крышу (сбылась мечта идиота:))
С последним донором мне достался люк в крыше фирмы Webasto в приличном состоянии, по этому за прошедшие дождливые выходные было решено его поставить себе. Немного почитав в интернете информации по установке, много разных мнений за и против, говорят что текут они, зимой конденсируют, всётаки решил ставить, т.к. эксплуатация даёт больше плюсов чем минусов.
Снятие люка с донора не составила труда, вся процидура заняла около 15 минут. Он даже небыл приклеен герметиком к крыше, а просто была, со временем подсохшая прокладка из вспененой резины.
А вот установка составила почти полный рабочий день, т.к. пришлось некоторые элементы приводить в порядок.
Установка в деталях:
Первое, что необходимо сделать, это правильно измерить и нарисовать место монтажа на крыше.
7 раз отмерь — один отрежь, я один раз отмерил, и 7 раз отрезал… 🙂
А резать я решил болгаркой, т.к. лень заморачиваться ножницами…
Отрезаем, как обычно, всё лишнее…
Режем потолок, благо он из картона
Дырка почти готова
Далее, вместо прокладки решил использовать герметик для вклейки стекла, всё по фэешую, обезжиривание, праймер, герметик…
Новые плафоны освещения так же перекочевали с донора, так же вырезаю в обшивке для них новые дырки, тяну дополнительные провода. Соединения пропаиваю, изолирую.
Проверяю функционал, всё в порядке, едем дальше.
Завершающим этапом стало, ремонт декоративной облицовки. Она была в плачевном состоянии, местами в трещинах, и пожелтевшим цветом. Вобщем запаял пластик паяльником, снаружи оклеил плёнкой под карбон. По мне так интересное сочитание цвета получилось. Конечно, хотелось бы серым цветом, но была плёнка только чёрная.
Когда герметик высох, излишки разумеется срезал канцелярским ножем.
Провёл тест драйв, так сказать, прокатился 20 км в ливень, не где не протекает.
Утром сынишка когда залез в машину для поездки в детский сад, извлёк: «Вот это здорово!»
Ну что, почти панорамная крыша… ))
Сколько в среднем стоит сделать люк в крыше автомобиля
Часто автолюбители задумываются о модернизации и преобразовании транспортного средства. В летнюю пору актуальны идеи по созданию люка в крыше автомобиля. В среднем по России стоимость данного агрегата и его установка начинается от 5 тысяч рублей. В зависимости от используемого материала, применяемых технологий цена конструкции возрастает до запредельных величин. Кроме несомненных плюсов, реконструкция приведет к некоторым негативным последствиям.
Виды оборудования
Перечень автомобильных люков довольно разнообразен. В зависимости от используемых материалов подразделяют на:
Жесткие конструкции также подразделяются на:
Любой агрегат может открываться ручным способом, т.е. иметь встроенные конструкции, рычаги или автоматически с помощью электроприводов.
В последнее время некоторые автолюбители используют затененную сетку. Такая своеобразная конструкция недорога в установке и эксплуатации.
Основное назначение: плюсы и минусы
Главным предназначением люка является обновление воздуха посредством вентиляции. В жаркую летнюю пору это создает дополнительное преимущество автомобиля. Машина не так сильно прогревается за счет постоянного притока воздуха. Также через такую конструкцию в салон попадает меньшее количество пыли, чем при открытии окон.
Помимо вентиляции в плюсы включают улучшение обзора, возможность вдохновляться красотами окружающей среды. Пассажиры могут путешествовать с комфортом, эстетически наслаждаться.
В случае использования складного люка нарушается жесткость крыши. Но большинство моделей не подвержены данному недостатку. В жестких установках существует надежная рама, поддерживающая конструкцию.
Выявлены также неисправности транспортных люков:
Все перечисленные недостатки связаны с различными нарушениями в механизме люка. При потере герметичности, образуется концентрат, который попадает в салон и создает неприятности пассажирам. Всевозможные заедания присущи всем механизмам, особенно опасны в электрических люках, которые не закрыть вручную.
Неприятные ощущения может подарить дождь и сетчатый люк. Также существует риск протекания жидкости в салон.
Факторы, влияющие на стоимость
Стоимость люков различна. В среднем цены непосредственно на конструкции варьируются от 5 тысяч рублей до 50 тысяч. Возможны и более дорогие варианты, все зависит от автоматических технологий, применяемых в создании оборудования. Самыми дорогими признаны электрические подвижные люки.
Цена установки люков также различна. Она зависит от способа работы: самостоятельный или подрядный методы. При самостоятельной установке затраты минимальны: все расходы связаны с тратами на материалы и использованием сварочного аппарата. Если доверить работу профессионалам, то необходимо оплатить затраты трудовых ресурсов. Цены подрядных организаций начинаются от 3 тысяч рублей и растут в зависимости от сложности работы.
Итог: обоснование необходимости модернизации
Каждый владелец вправе сам выбирать способы улучшения автомобиля. Установка люка на крыше транспортного средства скорее прихоть, нежели необходимость. Однако дополнительное окно стимулирует обновление воздуха в салоне, создает вентиляцию. Среди преимуществ выделяют возможность наслаждаться красотами неба и окружающей среды.
Сложность данной модернизации, ее дороговизна порой останавливают владельцев машин. Если вы не скупитесь на средства и мечтаете о мультимедийных картинах с откидным люком, то доверьтесь профессионалам. Лучше данную операцию провести в специализированных автомобильных салонах, где вы не будете переживать о качестве услуг.
Врезаем люк в крышу.
Весьма неоднозначная доработка, немногие это одобрят. Но я решил, что мне это нужно, поскольку я же строю миниавтодом. Погнали!

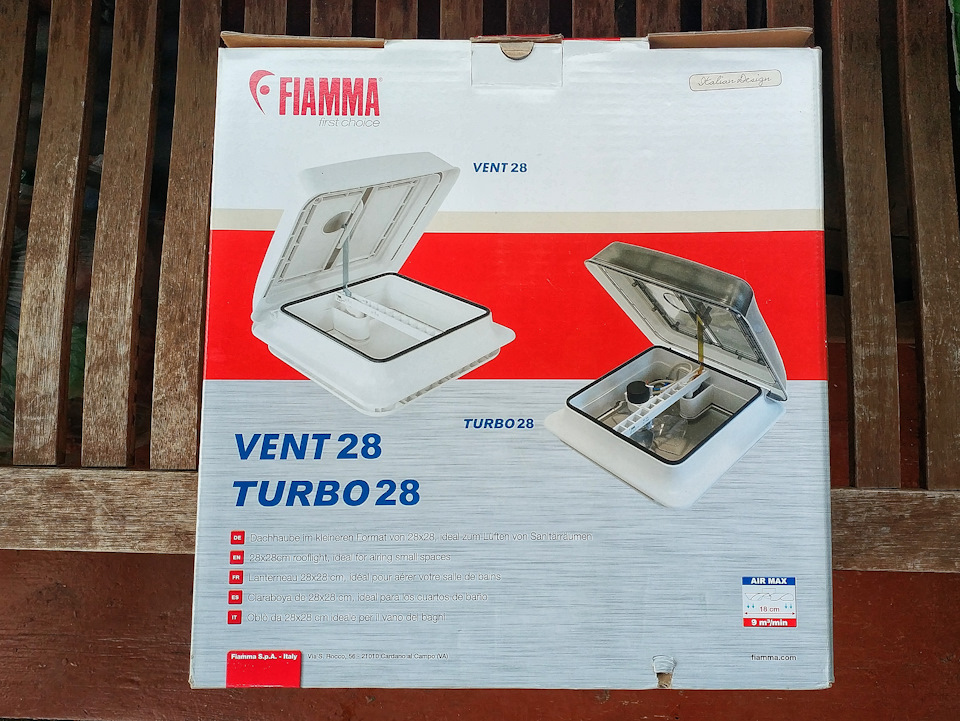

Итак, имеем люк Fiamma 28, оборудованный вентилятором, он поменьше типовых люков, врезное отверстие для него потребуется размером всего 28х28.
Приобрел также пилку по металлу для электролобзика, специальный герметик и маленькую бутылочку краски в магазине автоэмалей.

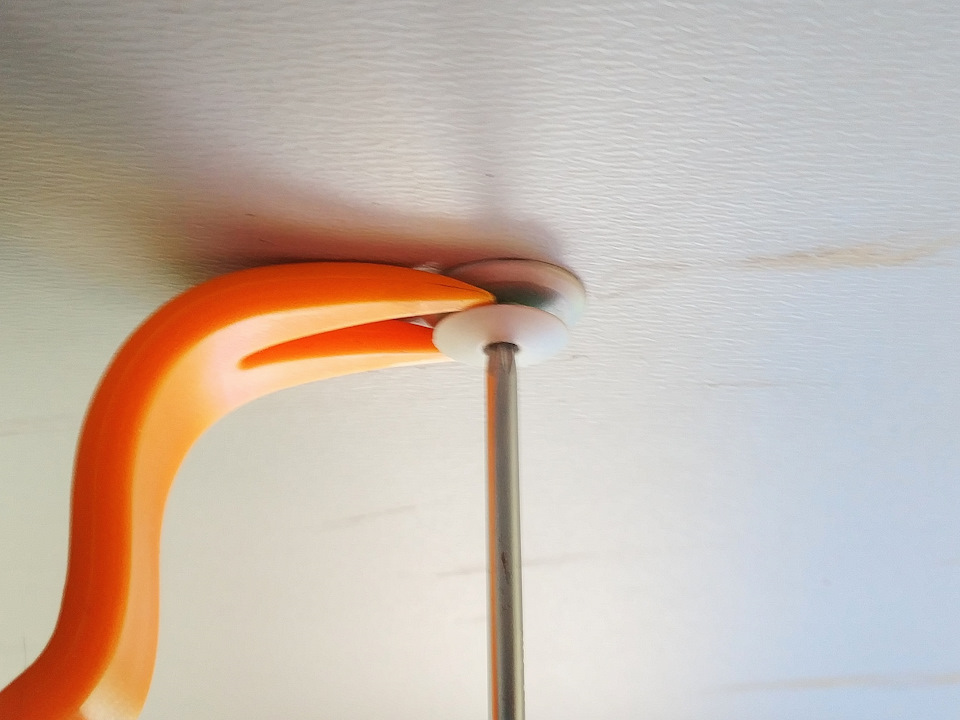

Для начала снимаем обшивку, используя ковырялки и тонкую отвёртку для отклонения заглушек.
После снятия видим такую картину.

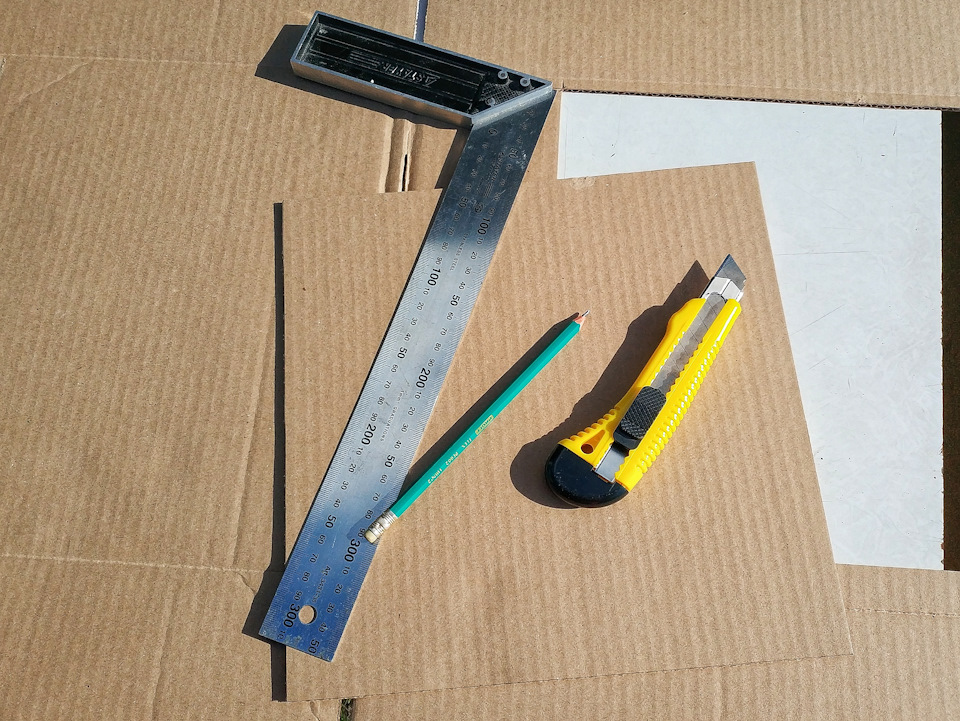

Определяемся с местом установки люка. Для удобства разметки изготавливаем шаблон из картона. Не забудьте проверить равенство диагоналей.

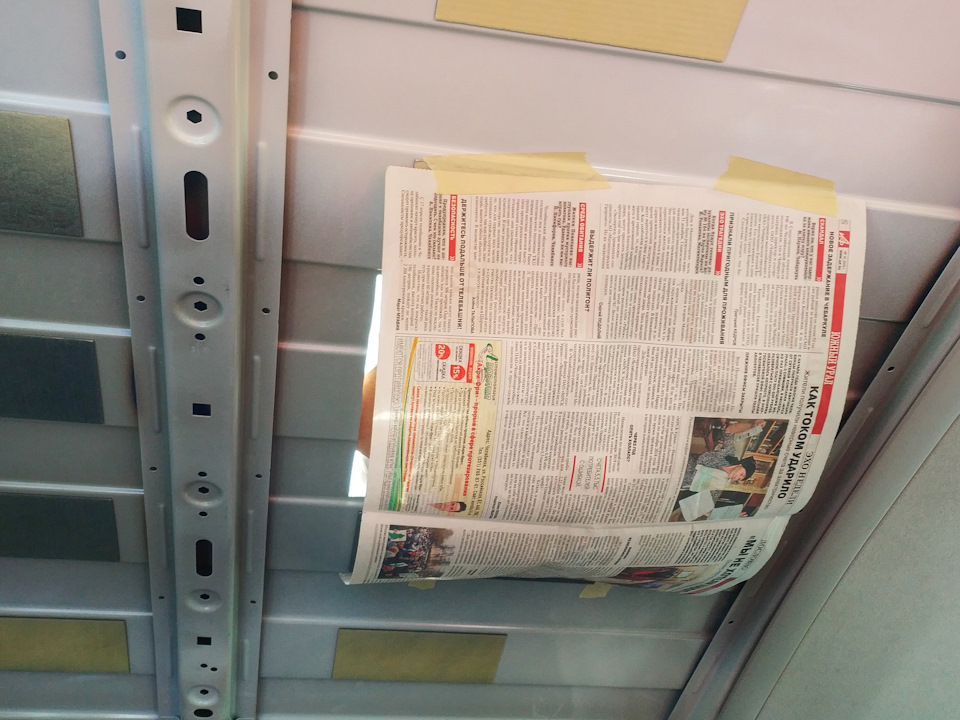

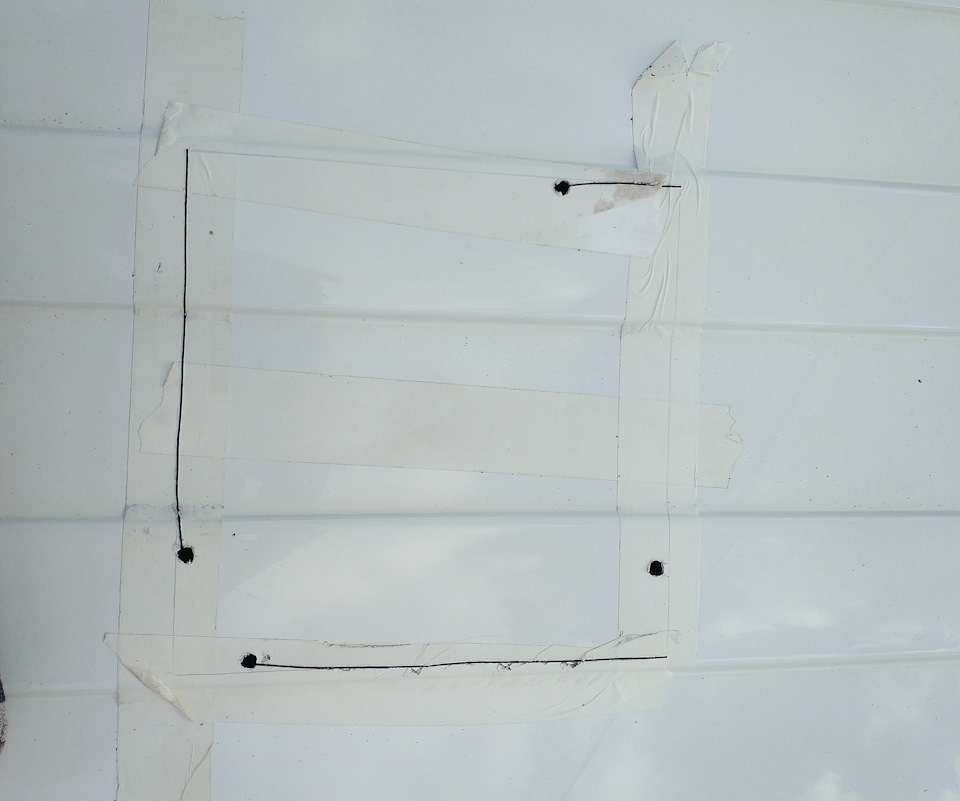

Место предполагаемой врезки оконтуриваем малярным скотчем для удобства разметки. Снизу же закрепляем на этот же скотч газеты или пленку для того, чтобы не засорить салон стружкой.
Делаем отверстия в крыше и начинаем резать от них.
Примеряем люк на месте. Старый скотч снимаем, все вокруг отшкуриваем и обезжириваем растворителем. Наклеиваем новый скотч уже по краю контура люка, чтоб исключить выход герметика на крышу из-под контура люка.

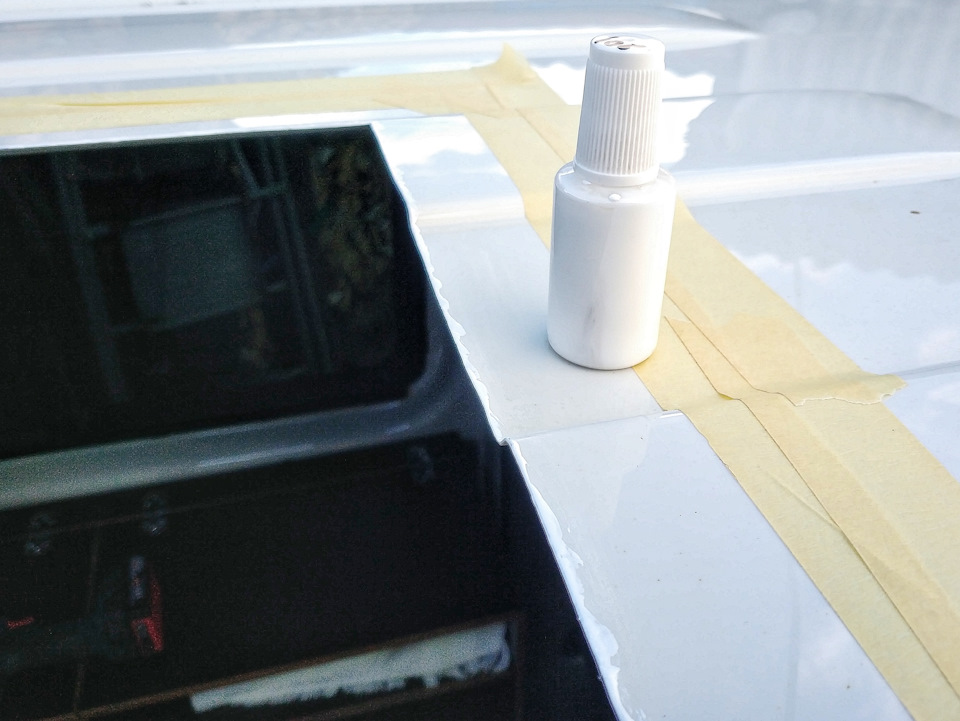

Очищенный и зашкуренный рез покрываем краской. Попадение в цвет не требуется, это все потом закроется люком.

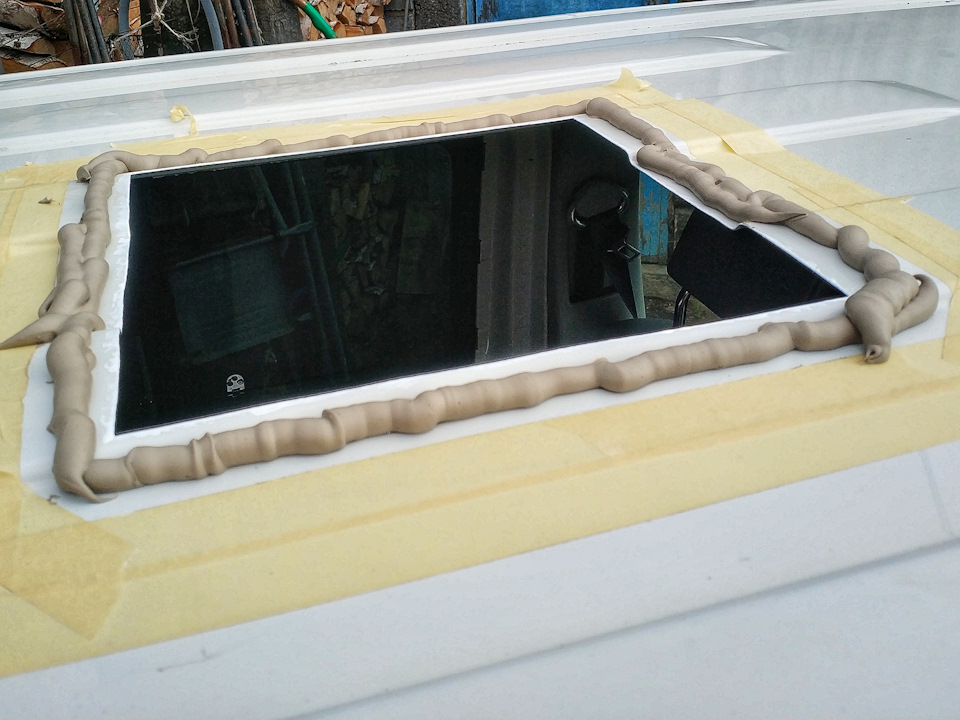

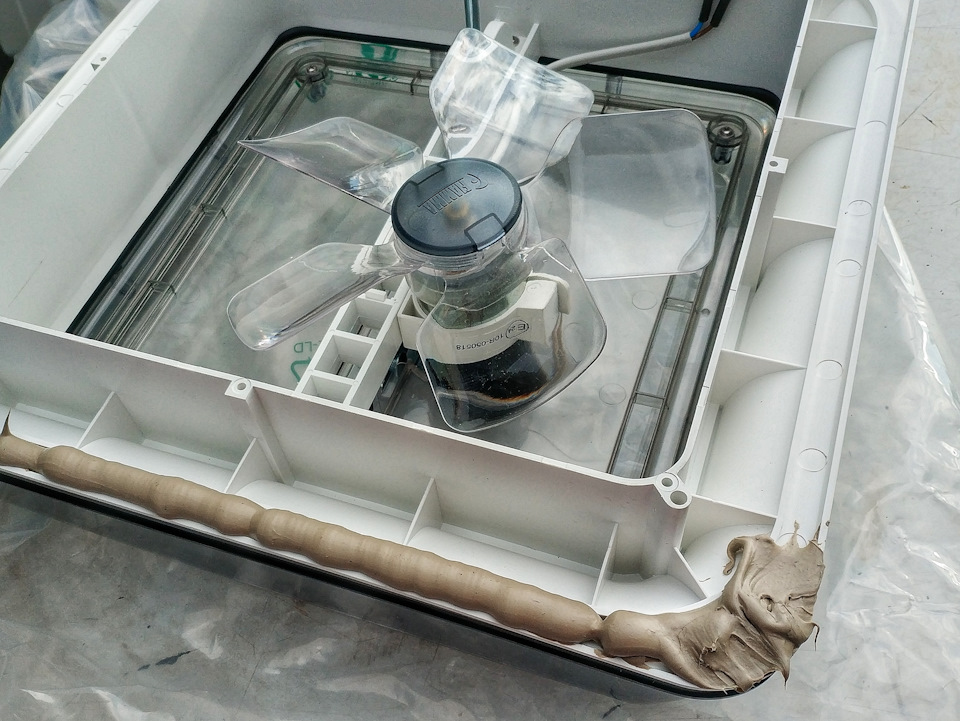

Открываем герметик и покрываем им контур люка.
Поскольку крыша в моем случае была не ровная, а с перепадами, то покрыл герметиком ещё и контур крыши.

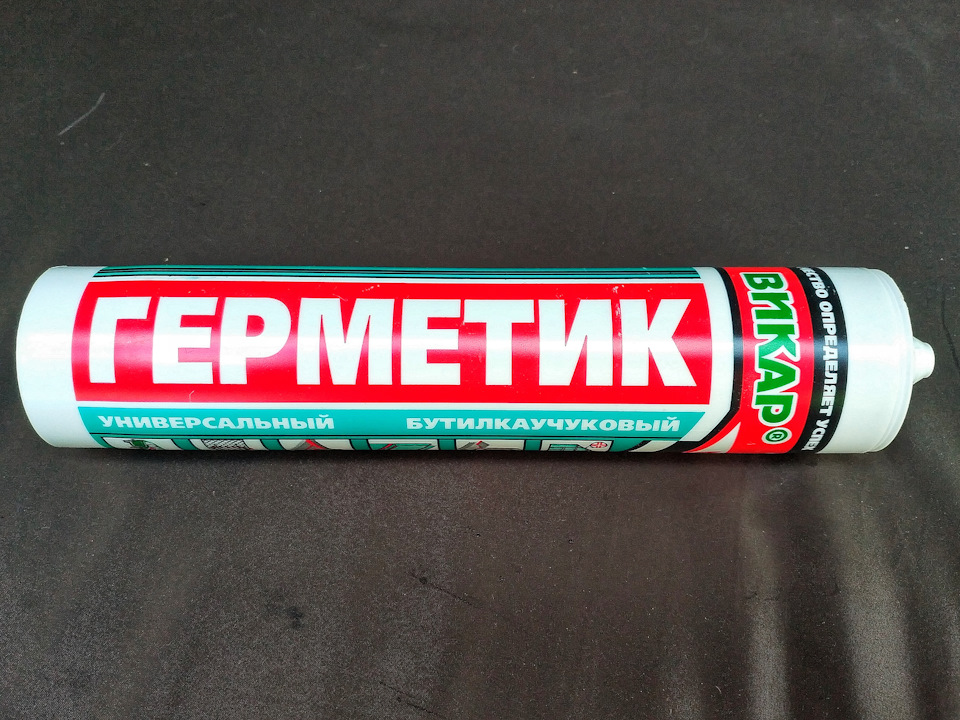

Герметик использовал российский. Подобрал аналогичный европейскому. Неотверждаемый, сохраняет свою пластичность.

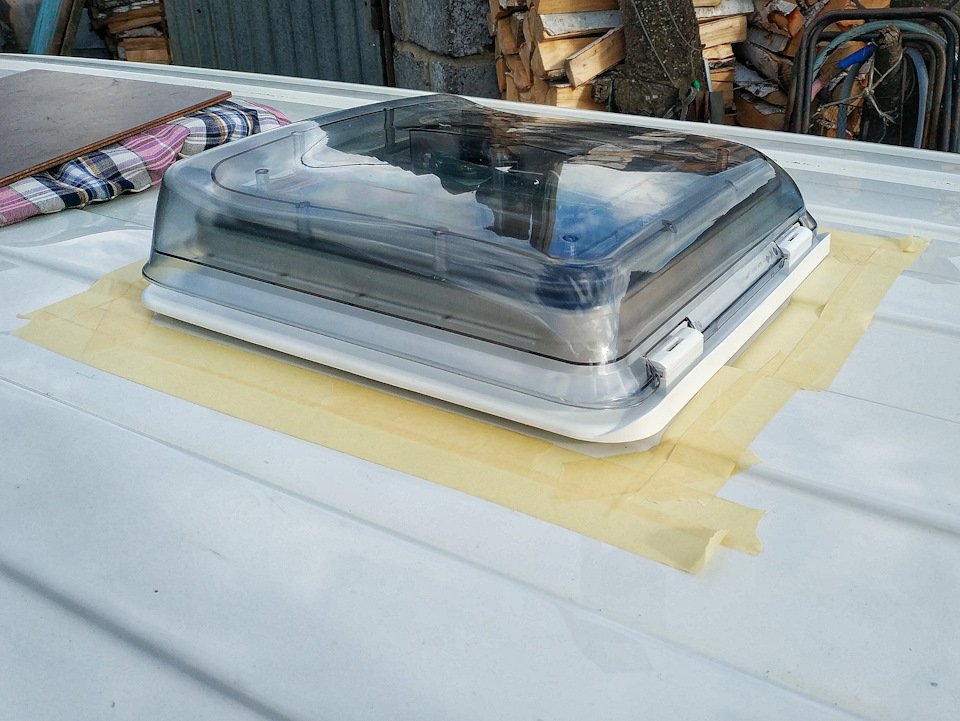

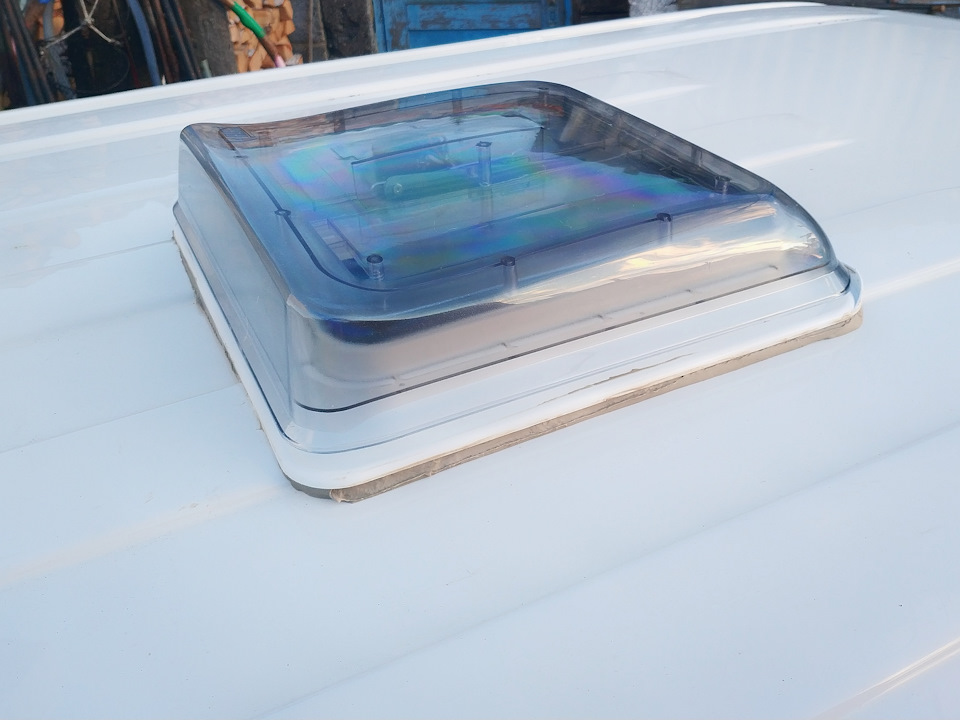

Вставляю люк. Ура! Я вижу небо!
Вырезаю контур внутреннего отверстия в потолочной обшивке. Его можно делать 30х30.
Собираю потолок обратно, подключаю провода и вывожу их под сиденье по стойке Б с водительской стороны. Про подключение напишу отдельно и позже.

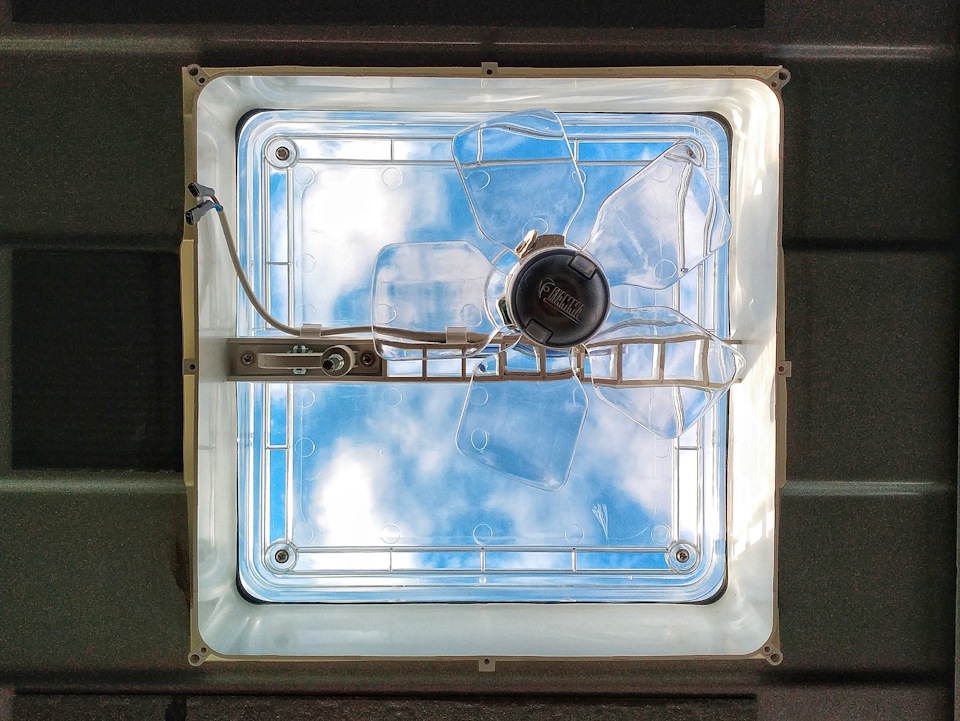

Далее прикручиваю нижний контур люка по инструкции и все готово.
Сразу после установки решил заночевать в авто, провести тестовые испытания. Полночи лил дождь, но на утро внутрь ничего не просочилось. Люк был слегка приоткрыт для проветривания, влажность в машине оставалась невысокой и окна не запотели. Люк работает!
Панорамный люк Webasto (1350х900мм) ч.1 (установка)
Всем привет. Давно ничего не писал в б/ж, не было времени совсем, лето, стройка, сад, огород…вообщем кто живёт в частном секторе, тот в курсе)) сейчас немного по свободнее, можно и кнопки вечером по нажимать. В следующих бортовиках буду писать что происходило с машиной, в свободное от дел время, за это время. В начале лета задумался об установке люка, с каждым годом солнышко припекает все больше и больше, даже с открытыми окнами жарко, душно и не комфортно. Люк хотел поставить уже давно, но всегда хотел именно большой панорамный, поэтому подыскивал подходящий вариант. И вот подвернулся удачный вариант по своему качеству, внешнему и внутреннему состоянию и приемлимой стоимости. И так — панорамный люк Webasto Hollandia серии 500/524, мировой лидер в производстве люков и автономных отопителей, качество соответсвенно высокое. На большинстве авто установленны именно люки Webasto.
С завода устанавливались на Renault Twingo, VW Lupo, VW Polo, (1993-2006г), размер 1350х900 мм, привод электро, вес 19.7 кг. Подходит для установки на большинство авто с ровными крышами, для Ваз подходит просто идеально. Возят под заказ с Германии, Польши, Латвии. Мой экземпляр был немного дешевле из-за отсутствия солнцезащитных шторок, но для меня это не проблема, ролетные шторки продаются отдельно, установка — дело техники, главное сам люк в хорошем рабочем состоянии. В комплекте шла внутренняя облицовка и крышка с кнопкой управления и подсветкой. Доставка по Украине обошлась недешево, для сохранности необходима обрешотка,
по нашим дорогам и так как обращаются с грузом на почтах… я еще удивился что он вообще доехал целым даже в обрешотке). По установке напишу поподробнее, может кому пригодиться, в сети и в YouTube, перед установкой, сколько искал, ничего не нашол по установке панорамных стеклянных люков на классику, есть только про установку резиновых регтопов и то вкратце — вот поставил…и все. Кому не интересно, можно не читать — как всегда есть картинки)) Для начала чтобы не портить то, что останется от крыши, и не перекрашивать, заклеил малярным скотчем (ушло 2 больших рул).
На люке спереди и сзади наклеил по полоске скотча и отметил середину люка. Обклеил крышу по периметру. На приклееном на крышу скотче, нашёл и отметил середину крыши спереди и сзади. Затем положив люк сверху, отступив спереди, от лобового стекла, расстояние для привода мотора, совместил отметки относительно центра крыши. Отметки под отвестия отмечал карандашом, немного приподнимая люк вверх. Кто сомневается в своём «глазомере» можно нижнюю часть болтов подмазывать какой нибудь краской и опуская они будут оставлять след для отверстия. Затем измерив на люке, на каком расстоянии будет идти отрезная линия, провел черту вдоль отмеченных отверстий (4-5мм). Сверлить отверстия нужно первыми, если сначала сделать вырез в крыше, сверление отверстий станет весьма затруднительным, край металла будет сильно играть. По отмеченным точкам пробил керном, что-бы сверло не уходило в сторону. Для того чтобы потом меньше собирать стружку, использовал магнит в материале, устанавливаемый рядом с просверливаемым отверстием.
Все отверстия делал диаметром 8мм, количество креплений большое и если делать отверстия 6.5 как обычно сверлят под болт 6мм, то установить люк на своё место не получиться, идеальной точности добиться в гаражных условиях весьма затруднительно, тем более что отверстия должны быть не просто круглые, а в форме прорезов от центра люка к середине. Затем по два отверстия на каждый угол расверлил сверлом 12мм, всего 8шт, в тех местах где идут пластиковые втулки на болтах.
После всех просверленных отверстий приступил к резке. Использовал просто отрезной круг 1.2мм, чтобы не портить внутреннюю обшивку потолка. Кто будет повторять и резать отрезным кругом, старайтесь делать рез как можно более горизонтальным. Я сначала начинал резать как обычный металл (искры идут вниз) и стоковый утеплитель начал тлеть и издавать сильный едкий дым, хотя по своей структуре это похоже на стекловату и такого быть не должно было. Затем перестал сильно углублять отрезной круг, большинство искр стало уходить парралельно крыше и проблемы дальше не было. Если авто без обшивки можно резать элекро лобзиком или у кого есть электро ножницами. На каждом углу подставлял под уже отрезанную часть, что нибудь тонкое, чтобы вырезанная часть не провалилась вниз в вырезанное отверстие и потом её от туда доставать.
Резал сразу вместе с усилителями, если это можно назвать усилителями)) усиления они из себя не представляют, а служат больше подпоркой, для того чтобы тонкий металл крыши не провисал под своим весом. После снятия вырезанной части, вытащил штатный утеплитель,
наконец-то на голову ничего не будет сыпаться из под обшивки при прикосновении к потолку)) вот такой получился почти кабриолет))
затем острым ножом, отступив от края реза, 10см к середине, отрезал по периметру обшивку и срезал её вдоль, с поддерживающих дуг. Согнув дуги посередине, вынял все кроме одной крайней, возле заднего стекла, она не мешает и так и останется на своём месте в дальнейшем. Затем предварительно укрыв все в салоне защитным материалом, сделал прорезы от края реза, к отверстиям, используя зачистной круг 6мм толщины. Затем немного подогнал круглым напильником, до полного совпадения болтов и отверстий. Края усилителей подрезал снизу на 45мм,
для посадки нижней рамки люка. После того как люк стал свободно опускаться на своё место,
лепестковым кругом 120 зернистости обработал все края и снизу. Переклеив малярный скотч по периметру отверстий, обезжирил 647 растворителем и подкрасил весь открытый металл сверху, сбоку и снизу для защиты от корозии в дальнейшей эксплуатации. На следующий день после высыхания краски, приклеил оставшиеся части усилителей на полиуретановый герметик, зафиксировав их струбцинами.
Как установить люк своими руками — пошаговая инструкция
К примеру, через несколько лет эксплуатации автомобильный люк может стать негерметичным, отсюда — подтекание и разводы на потолке. Кроме того, цена вопроса играет большую роль, установить люк не каждому по карману, само изделие может стоить недешево, а если еще учесть стоимость установочных работ, то и вовсе — удел богачей. Сегодня я расскажу о том, как быть когда желание есть, а возможности нет, то есть как делается установка люка своими руками.
Немного о люках. В наше время люком в крыше никого не удивишь. Это популярный вид тюнинга, а у многих данная опция предусмотрена еще заводом-производителем, поэтому спрос порождает предложение, в автомагазинах имеется огромное количество всяческих разновидностей люков, начиная примитивными — обычное ручное поднятие (хлопушки), заканчивая продвинутыми, которые стоят соответственно — подъемно-сдвижные с электроприводом. Автомобильные люки бывают: подъемные (не подходят для тех, у кого есть багажник на крыше), сдвижные, подъемно-сдвижные. Кроме того, люки различаются по типу материала из которого они изготовлены, как правило это либо стекло, либо металл.
Установка люка чаще всего производится двумя основными способами:
Второй вариант дешевле раза в два, однако и сложнее тоже примерно вдвое.
Важное примечание! Покупать люки лучше всего те, которые предусмотрены вашей моделью авто, в таком случае не будет проблем с установкой и эксплуатацией. Если же взять какой-нибудь альтернативный вариант люка, можно неплохо помучиться с его установкой и дальнейшей эксплуатацией. К тому же, в первом случае у вас на руках будет инструкция, согласно которой вы сможете учесть все малейшие тонкости.
Теперь собственно о том, как врезать люк.
1. Прежде всего необходимо вырезать лекало люка, по которому в дальнейшем будет сделана разметка на крыше. Для этого подойдет картон или любой другой похожий своей структурой материал.
2. Когда лекало готово, отправляйтесь в салон и снимите все, что может помешать вашей работе: плафон освещения проводка, и т. д.
3. Для того чтобы вставить электролобзик необходимо отверстие, его можно сделать при помощи дрели и сверла необходимого диаметра.
4. Для того чтобы в процессе вырезки отверстия не повредить лакокрасочное покрытие, подложите картон или заклейте все мадьярским скотчем.
Примечание: Вдвоем легче вырезать отверстие в крыше, в то время как один делает рез снаружи, другой — изнутри оттягивает обивку потолка.
5. Когда отверстие вырезано, пройдите по его краям напильником.
6. Затем вооружитесь острым канцелярским ножом и аккуратно вырежьте отверстие в потолке автомобиля, повторяя контур отверстия в кузове. Задача помощника, сидя в салоне прижимать обивку к кузову.
Внимание! Ни в коем случае не прижимайте обивку руками, напарник стоящий снаружи может поранить вас, используйте для этого чистую ветошь и деревянный брусок.
Само отверстие должно быть немного больше того, что снаружи, для того, чтобы было удобнее крепить внутреннюю часть рамы люка к металлу.
7. Если вам пришлось удалить ребро жесткости кузова, рекомендую усилить кузов при помощи виброматериала или металлического крепления.
8. Края проделанного отверстия обработайте краской или каким-нибудь антикором, это не позволит металлу ржаветь.
9. Приклейте прокладку и по краю люка наносите тонкий слой прозрачного силиконового герметика.
10. Теперь можно установить люк в проем, отрегулируйте положение и проверьте все перед тем, как начнете крепить все на саморезы.
11. Первым делом затяните длинные винты, после — короткие, угловые винты затягивайте в последнюю очередь.
Установка люка с электроприводом отличается от установки обычного тем, что требует дополнительного места под электропривод и проводку, при чем какого-то конкретного места для этой цели нет. Для каждого автомобиля это индивидуально. В случае необходимости, запитаться можно от проводки плафона.
Совет: После завершения работы по установке люка, не рекомендую выбрасывать вырезанный элемент крыши. Очень часто случается так, что после установки автовладельцы разочаровываются в данной опции и хотят все вернуть как было. Учитывая этот факт, рекомендую перед там как установить люк очень хорошо подумать, поскольку от этого решения в дальнейшем может зависеть очень много. К примеру, при продаже многие отказываются от покупки авто с люком, а при прохождении ТО инспектора нередко придираются к тому, что люк не предусмотрен конструкцией. В общем, взвешивайте все как следует и делайте выводы, самое главное в этом деле — не пожалеть о том, что вы сделали!
