Врм 70 зерноочистительная машина принцип работы

ВРМ-70 Оставить заявку

Воздушно-решетная машина ВРМ-70 (с производительностью до 70 т/ч.) предназначена для предварительной и первичной очистки поступающего с поля зернового материала колосовых, крупяных, бобовых культур, кукурузы, сорго, подсолнечника, семян рапса от различных примесей на зерноочистительных агрегатах типа ЗАВ, КЗС и используется во всех климатических зонах.

Основные технические характеристики

Наименование

Ед. изм.

Производительность

Пшеница

40 (первичная очистка)

70 (предварительная очистка)

Подсолнечник

21 (первичная очистка)

33 (предварительная очистка)

Рапс

12 (первичная очистка)

19 (предварительная очистка)

Кукуруза

40 (первичная очистка)

70 (предварительная очистка)

Ячмень

35 (первичная очистка)

56 (предварительная очистка)

Габаритные размеры стационарной машины

Ширина

2600

Длина

3000

Высота

2640

Мощность машины

Мощность машина + аспирация

15,75

Масса

2300

Срок службы

Кол. обслуживающего персонала

Цена машины ВРМ-70: 830000, 00 руб. с НДС

Цена системы аспирации: 270000, 00 руб. с НДС

Устройство и работа машины.

ВРМ-70 сделана из оцинкованной стали, что позволяет избежать появление ржавчины.

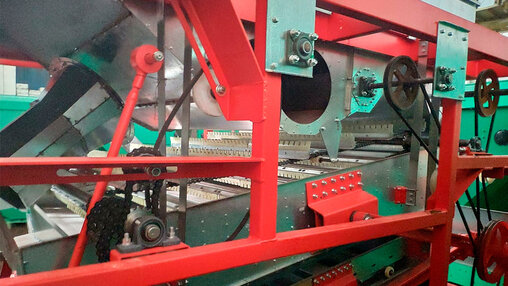

Верхний решетный стан.

— оснащен комплектом из 15 оцинкованных решет с круглыми отверстиями (стандартная комплектация)

— имеет возможность изменения угла наклона

— очистку решет и равномерное распределение материала по всей площади решет обеспечивает скребковый транспортер

— скатный лист возвращает материал в зону делителя нижнего стана, тем самым равномерно распределяя нагрузку по решетам

— для контроля процесса очистки решетная поверхность освещаетсявзрывобезопасным светодиодным светильником

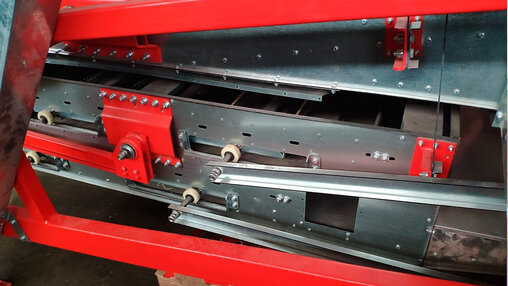

Нижний решетный стан.

— содержит делитель для равномерной загрузки двух плоскостей решет нижнего стана

— оснащен комплектом из 20 оцинкованных решет с щелевидными отверстиями

— имеет возможность изменения угла наклона

— очистку решет обеспечивает щеточный механизм с возможностью регулировки хода щеток и поджима к решетам

— закрытая зона очистки не дает зерну выскакивать из стана

Воздушная система с двумя воздушными каналами

— машина оборудована двумя воздушными аспирационными каналами

— первый воздушный аспирационный канал расположен после приемного шнека и предназначен для очистки вороха от половы и пыли

— второй канал располагается на выходе из машины и может работать как дополнительная аспирация для удаления половы и пыли или же работать для удаления щуплых семян

— для контроля работы аспирационной системы в корпусе машины встроены смотровые окна

— для точной регулировки во втором канале имеется дроссельная заслонка, которая задает скорость потока воздуха

— объем воздушных потоков, проходящих по каналам аспирации, плавно регулируется с операторского места заслонками

Система аспирации

— мощная система аспирации оснащена двигателем 11 кВт. – болтовые соединения корпуса вентилятора

— в комплект входят необходимые для подключения патрубки

— комплектуется двумя циклонами ЦОЛ-6

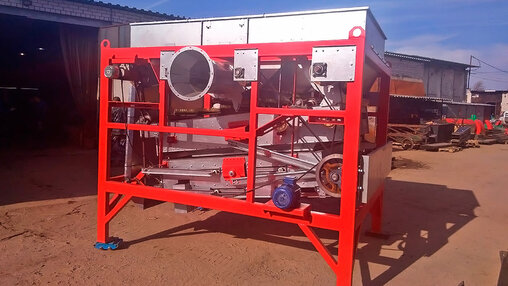

Рама

— корпус изготовлен из профильной трубы 60х60 и 120х60

— крыша машины собрана из отдельных, которые можно снимать для обслуживания питающего устройства и воздушного сепаратора, а также извлечения крупных кусков, попавших в питающее

— защитно-декоративное обрамление агрегата изготовлено из листовой стали

Источник

Воздушно-решётная машина ВРМ-70

Вы здесь

Воздушно-решётная машина ВРМ-70 предназначена для предварительной и первичной очистки зерна. Оборудование отличается высокой производительностью (до 70 т/ч на предварительной очистке и до 45 т/ч на первичной очистке), простотой эксплуатации и надежностью.

Зерновой материал, подлежащий очистке, поступает в приемную камеру, оборудованную распределительным шнеком. Он растягивает зерно в широкий поток, который через регулируемый клапан попадает в воздушную завесу аспирационного канала. Из продукта выбираются легкие примеси потоком воздуха, которые осаждаются за счет разряжения в аспирационной камере ВРМ-к52.7 и выводятся шнеком. Отработанный воздух с остатками легких примесей подается на очистку в циклоны.
Очищенный от легкой примеси зерновой материал, поступает на верхний решетный стан, в котором установлены колосовые решета и обратные скатные листы. На решетной плоскости установлены крупные решета (колосовые), через которые проходит основной продукт, а крупные примеси остаются на поверхности решета и выводятся из машины. Пройдя через решетную плоскость, материал падает на скатные листы и подается на нижний решетный стан.
На нижнем решетном стане установлены две плоскости подсевных решет, которые работают в параллели. Зерно, попав на стан, делится на два потока. Поток зерна движется в сторону наклона стана. Подсевные решета имеют меньший размер отверстий, чем основной продукт материала. В процессе движения по подсевным решетам мелкие частички проваливаются через отверстия, а очищенный продукт сходит с верхней поверхности.
Далее очищенный на решетах материал попадает в аспирационную колонну, которую можно настроить либо на отделения половы и пыли, либо на выделение неполноценных зерен продукта. Настройка канала ведется двумя заслонками, первая регулирует поток воздуха в колоне, вторая скорость воздуха в зоне аспирации. После всех процедур, очищенные зерна попадают в выгрузной лоток машины.

Рис. 1: Схема очистки зерна на ВМР-70

ОО
ОСОБЕННОСТИ КОНСТРУКЦИИ

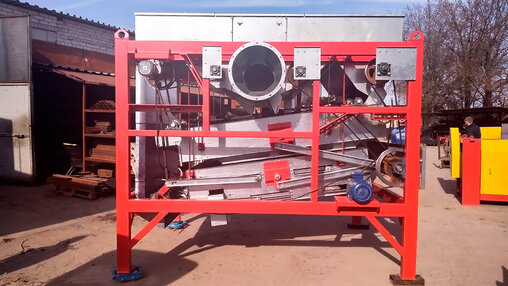

Приемный патрубок, d= 200мм под стандартный подводящий зернопровод, имеет разборную конструкцию, что позволяет заменить любую изношенную деталь отдельно.
Камера оснащена:
— шнеком, который равномерно распределяет зерновой поток по всей ширине машины;
— впускным клапаном, позволяющим обеспечить равномерный поток по всей ширине машины;
— аспирационным каналом для очистки зерна воздушным потоком.

Верхний решетный стан
1. Оснащен комплектом из 15 оцинкованных решет с круглыми отверстиями (стандартная комплектация);
2. Имеет возможность изменения угла наклона
3. Очистку решет и равномерное распределение материала по длине сит обеспечивает скребковый транспортер.
4. Скатный лист возвращает материал в зону делителя второго стана, тем самым равномерно распределяя нагрузку по решетам.
5. Для контроля процесса очистки решетная поверхность освещается взрывобезопасным диодным светильником.

Нижний решетный стан

1. Содержит делитель для равномерной загрузки двух плоскостей решет нижнего стана
2. Оснащен комплектом из 20 оцинкованных решет с щелевидными отверстиями;
3. Имеет возможность изменения угла наклона
4. Очистку решет обеспечивает щеточный механизм с возможностью регулировки хода щеток и поджима к решетам.
5. Закрытая зона очистки не дает зерновкам выскакивать из стана

Воздушная система с двумя воздушными каналами

1. Машина оборудована двумя воздушными аспирационными каналами.
2. Первый воздушный аспирационный канал расположен после приемного шнека и предназначен для очистки вороха от половы и пыли.
3. Второй канал располагается на выходе из машины и может работать как дополнительная аспирация для удаления половы и пыли или же работать для удаления щуплых семян (с меньшей плотностью, чем основные)
4. Для контроля работы аспирационной системы в корпусе машины встроены смотровые окна;
5. Для точной регулировки во втором канале имеется дроссельная заслонка, которая задает скорость потока воздуха
6. Объем воздушных потоков проходящих по каналам аспирации плавно регулируется с операторского места заслонками;

1. Мощная система аспирации оснащена двигателем 11 кВт;
2. Болтовые соединения корпуса вентилятора;
3. В комплект входят необходимые для подключения патрубки
4. Комплектуется двумя циклонами ЦОЛ-6.

1. Корпус изготовлен из профильной трубы 60х60 и 120х60;
2. Крыша машины собрана из отдельных частей, которые можно снимать для обслуживания питающего устройства и воздушного сепаратора, а также извлечения крупных кусков, попавших в питающее устройство;
3. Защитно-декоративное обрамление агрегата изготовлено из листовой стали;
4. Смотровые окна для контроля работы движущихся частей механизмов и распределения культуры по решетным станам.

Производительность
Вид культуры Ед. изм. ВРМ-70
Пшеница т/ч 45 (первичная очистка)
70 (предварительная очистка)
Подсолнечник т/ч 21 (первичная очистка)
33 (предварительная очистка)
Рапс т/ч 12 (первичная очистка)
19 (предварительная очистка)
Кукуруза т/ч 40 (первичная очистка)
70 (предварительная очистка)
Ячмень т/ч 35 (первичная очистка)
56 (предварительная очистка)
Габаритные размеры
Ширина мм 2600
Длина мм 3000
Высота мм 2640
Мощность машины кВт 5,5
Мощность машины + аспирация кВт 10,5
Масса Кг 2300
Срок службы Лет 8
Кол-во обслуживающего персонала Чел 2

Источник

Машина для очистки зерна ВРМ-70

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Как производите очистку семян?

Воздушно-решетная машина ВРМ–70 очистит зерновые культуры от примесей

Можно производить предварительную и первичную очистку зерновых, зернобобовых, крупяных и масличных культур. Разделять материал на фракции и подготавливать его к транспортировке и хранению.

Машина отделяет частицы соломы, стебли колосьев, листьев, пыль, семена сорных растений и др.

Решетная система регулируется под разные культуры

Система состоит из двух качающихся навстречу друг другу и расположенных один над другим решетных станов. Станы подвешены к раме машины на стальных или тексталитных подвесах.

Решетные станы делятся на 7 секций (кассет), каждая из которых состоит из 5 решет.

В стандарте установлен набор решет под пшеницу. Под заказ можем поставить машину с решетами для других культур.

Какая производительность у данной машины?

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Номинальная производительность за 1 час основного времени на пшенице

70 т/час – на предварительной очистке

35 т/час – на первичной очистке

Если ищете машину с более низкой производительностью, обратите внимание на ОВС-25 стационарная.

В каких случаях стоит обратить внимание именно на стационарную машину?

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Для работы в поточных линиях послеуборочной обработки семян и зерна

При заказе стационарной машины ВРМ рекомендуем дополнительно заказать систему аспирации к ВРМ-70.

Если и нужна более мобильная, самопередвижная версия, обратите внимание на ЗСК-70.

Как планируете загружать ВРМ-70?

Зернотранспортерами поточной линии

Если у вас в хозяйстве нет зернотранспортера, можем предложить, например, стационарные зерноперегрузчики Pom Augustow (Т206/2, Т207/2, Т-480) или зернометатели ЗМСН (ЗМСН-100-21м, ЗМСН-150-21м).

Хотите продлить срок службы агрегата в 2-3 раза?

Машина ВРМ-70 оцинкованная

Срок службы техники из оцинкованного металла в 2-3 раза дольше, чем машины для очистки зерна из обычного крашеного металла.

Хотите приобрести надежный агрегат?

Все электродвигатели производства ведущих предприятий РФ или РБ в полном соответствии с ГОСТ

Есть возможность рассчитаться только с урожая?

Можно купить в рассрочку до 6 месяцев (только для юридических лиц)

Платите аванс, и уже работаете на новой технике!

Рассрочка внутренняя, т. е. вы работаете только с нами. Не нужно дополнительно подписывать договора с другими компаниями.

Согласуем за 2 часа! Поставим минимальные промежуточные платежи. Такого графика оплаты в лизинг вам не дадут! Например:

Источник

Зерноочистительная воздушно-решетная машина ВРМ-70

11 октября Самарская область

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работыВрм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работыВрм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Цена:
850 000 руб. Продавец: ООО «Дайзен» Контактное лицо: Ильнур. Магазин: Дайзен Показать телефон Задать вопрос по объявлению

Зерноочистительная воздушно-решетная машина ВРМ-70

Зерноочистительная воздушно-решетная машина ВРМ-70 предназначена для очистки зерна при первичной и/или предварительной обработке таких сельскохозяйственных культур как пшеница, рапс, кукуруза, ячмень и подсолнечник.

Основной принцип работы ВРМ-70:

Первоначально зерно поступает в приемную камеру, где распределяется и направляется шнеками в канал воздушной сепарации. При первичной воздушной обдувке зерно очищается от легких примесей.

Производительность машины зависит от обрабатываемой культуры:

ячмень- 35 т/ч при первичной очистке; 56 т/ч при предварительной очистке;

Основные технические характеристики ВРМ-70:

Зерноочистительная воздушно-решетная машина ВРМ-70 в наличии на складе в г.Самара и на площадке завода изготовителя.

Воздушно-решетную машину ВРМ-70 можно приобрести в кредит, за наличный и безналичный расчет.

При приобретении ВРМ-70 осуществляется гарантийное и сервисное обслуживание.

Источник

Воздушно-решетная машина ВРМ-70 (зерноочистительная машина)

Врм 70 зерноочистительная машина принцип работы. Смотреть фото Врм 70 зерноочистительная машина принцип работы. Смотреть картинку Врм 70 зерноочистительная машина принцип работы. Картинка про Врм 70 зерноочистительная машина принцип работы. Фото Врм 70 зерноочистительная машина принцип работы

Описание

Воздушно-решетная машина ВРМ-70.

Воздушно-решетная машина ВРМ-70 предназначена для первичной и предварительной очистки зерна. Подходит для использования средними и крупными сельскохозяйственными предприятиями.

Корпус ВРМ-70 изготовлен из оцинкованной стали, что исключает появление ржавчины.

Оборудование отличается высокой производительностью (до 70 т/ч на предварительной очистке и до 45 т/ч на первичной очистке), простотой эксплуатации и надежностью.

ПРИНЦИП РАБОТЫ

Зерновой материал, подлежащий очистке, поступает в приемную камеру, оборудованную распределительным шнеком. Он растягивает зерно в широкий поток, который через регулируемый клапан попадает в воздушную завесу аспирационного канала. Из продукта выбираются легкие примеси потоком воздуха, которые осаждаются за счет разряжения в аспирационной камере ВРМ-к52.7 и выводятся шнеком. Отработанный воздух с остатками легких примесей подается на очистку в циклоны.

Очищенный от легкой примеси зерновой материал, поступает на верхний решетный стан, в котором установлены колосовые решета и обратные скатные листы. На решетной плоскости установлены крупные решета (колосовые), через которые проходит основной продукт, а крупные примеси остаются на поверхности решета и выводятся из машины. Пройдя через решетную плоскость, материал падает на скатные листы и подается на нижний решетный стан.
На нижнем решетном стане установлены две плоскости подсевных решет, которые работают в параллели. Зерно, попав на стан, делится на два потока. Поток зерна движется в сторону наклона стана. Подсевные решета имеют меньший размер отверстий, чем основной продукт материала. В процессе движения по подсевным решетам мелкие частички проваливаются через отверстия, а очищенный продукт сходит с верхней поверхности.

Далее очищенный на решетах материал попадает в аспирационную колонну, которую можно настроить либо на отделения половы и пыли, либо на выделение неполноценных зерен продукта. Настройка канала ведется двумя заслонками, первая регулирует поток воздуха в колоне, вторая скорость воздуха в зоне аспирации. После всех процедур, очищенные зерна попадают в выгрузной лоток машины.

Производительность новой машины

Источник
