Вставить люк в крышу автомобиля

Установка люка в крышу

Ну вот наконец реализовал очередную хотелку. Как бы для кого это дико не было, дербанить кузов на новой машине. Для меня в этом ничего особенного и страшного нет. Это простая замена элемента кузова, причем эту доработку считаю одной из простых, приравнять можно к обычной замене стекла и установке потолочного плафона. Потому что для этой работы не нужно ничего сверлить, резать и варить. Для реализации люка, нужно просто заменить полотно крыши, которое просто приклеено к каркасу кузова. Для снятие крыши, требуется снятие вертовых стекол, после чего нагревая феном место склейки, с небольшим усилием отрывается полотно крыши.

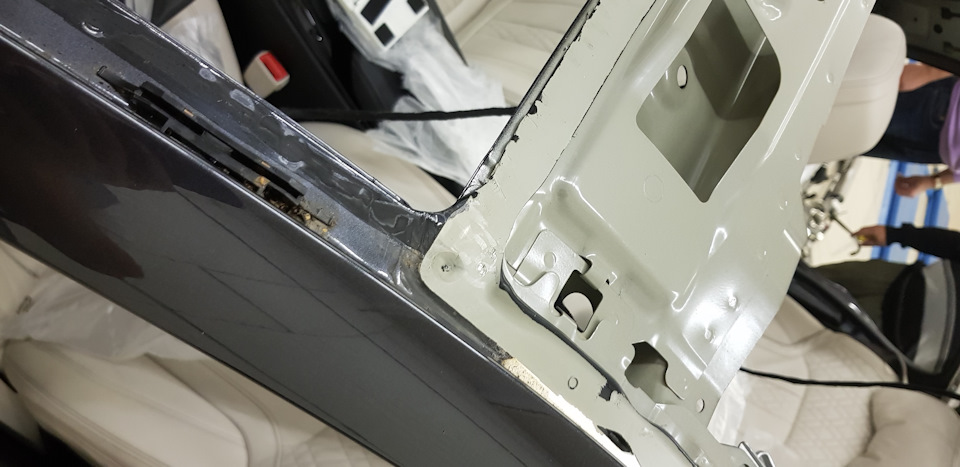

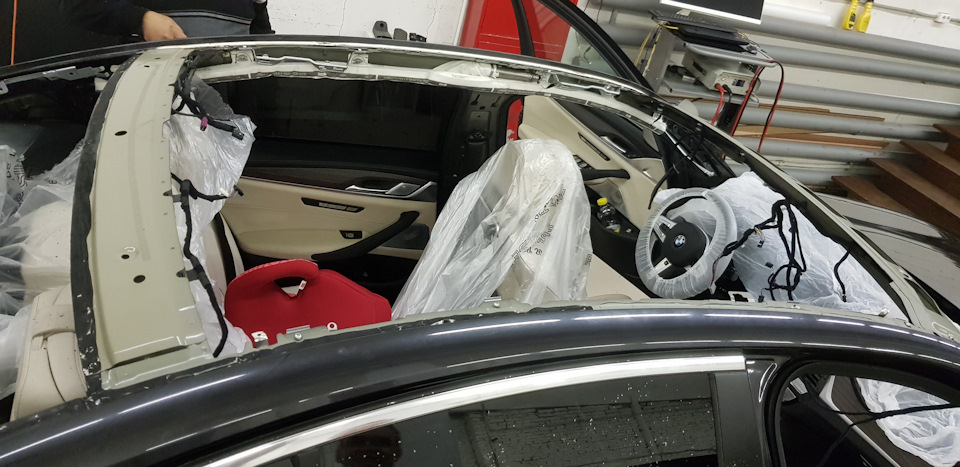

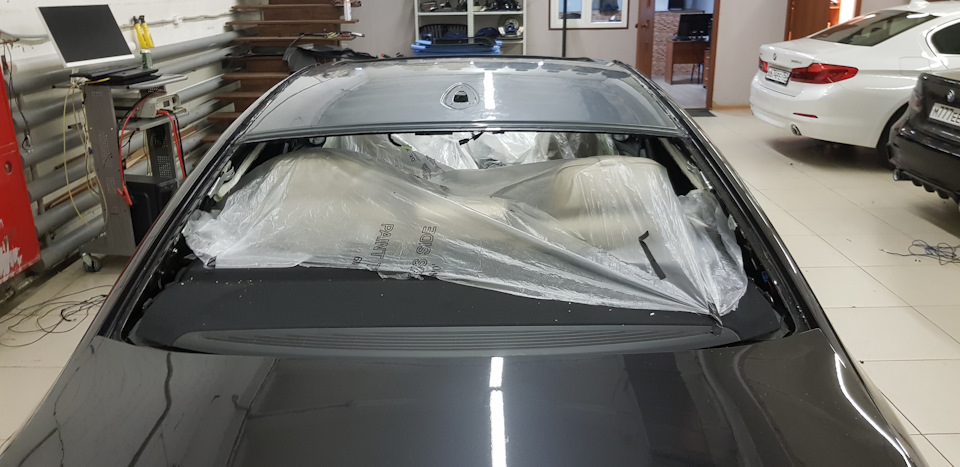

отрыв идет в основном грунта полотна, после чего нужно вручную удалить оставшиеся клей с каркаса

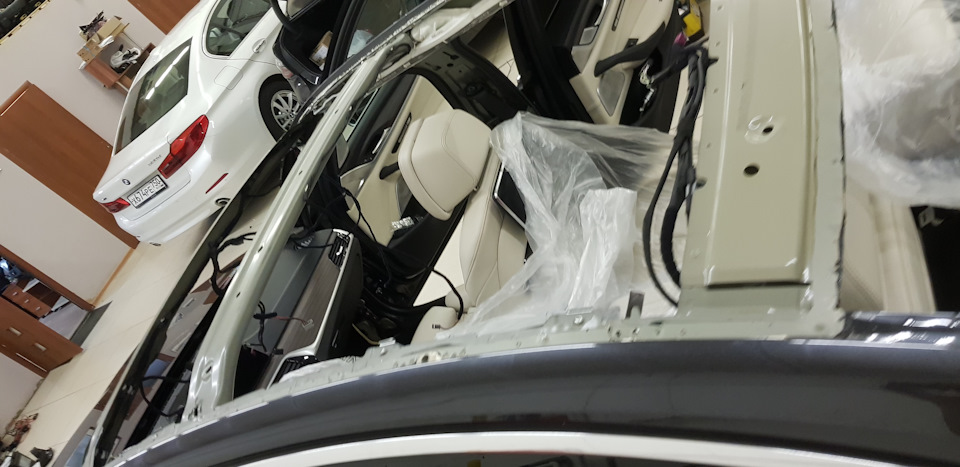

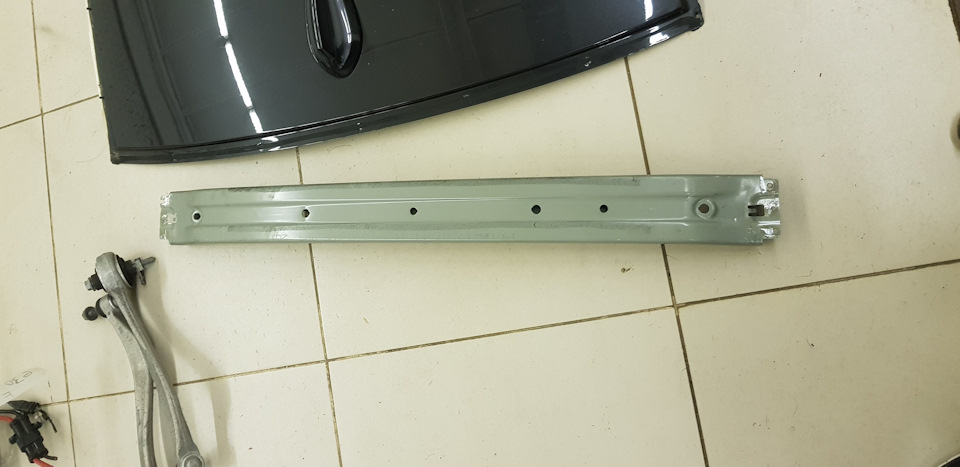

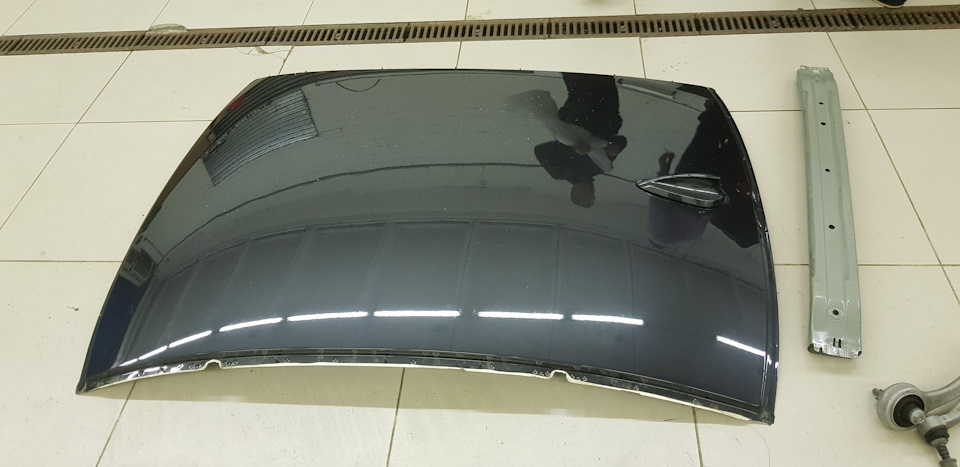

так же требуется удаление средней перекладины. Демонтируется парой ударов зубила

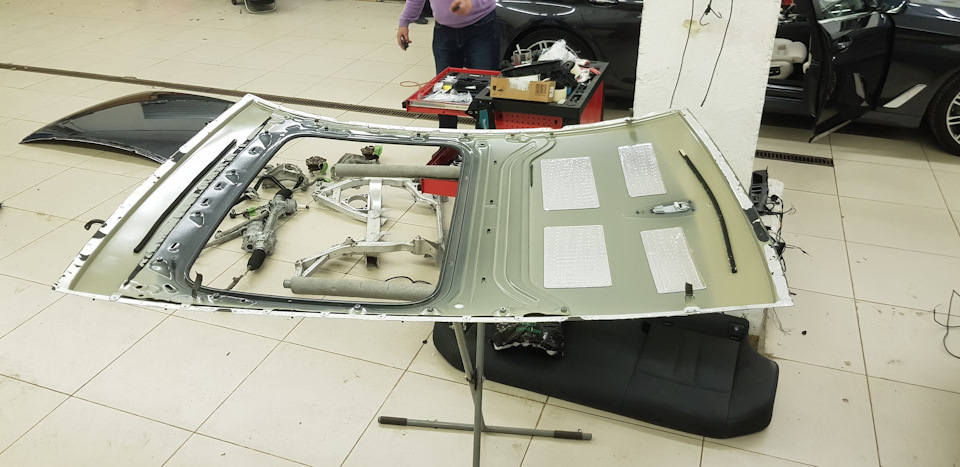

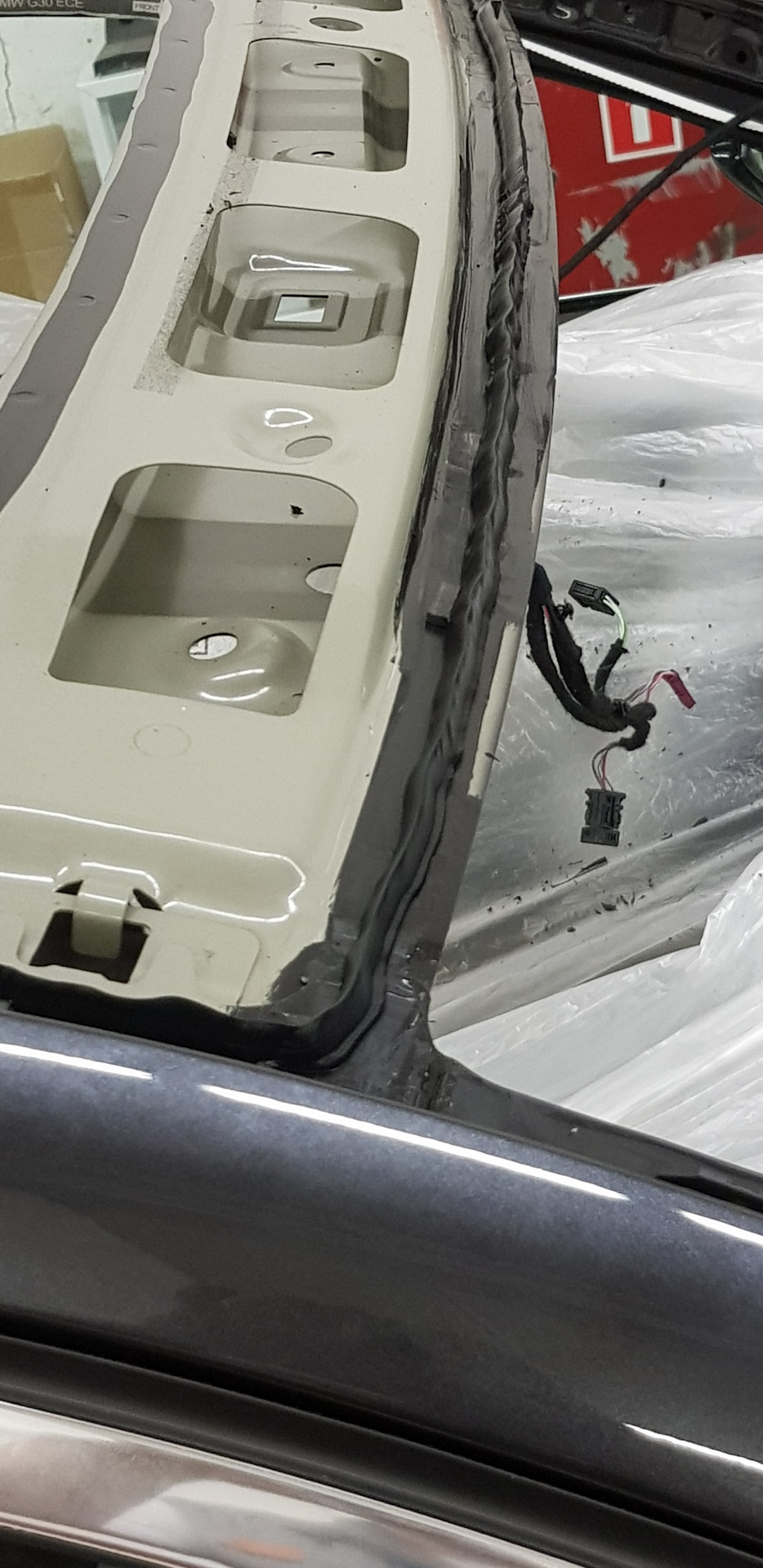

сам каркас жесткости при этом не будет утерян. Он располагается в самом полотне крыши, вокруг люка.

после удаления клея, необходимо подготовить элементы к приклеиванию новой крыши. Для этого используется специальный клей, в котором содержатся стеклянные шарики, которые позволяют создать прослойку между каркасом и крышей толщиной 0.7-1.2мм. Такой клей стоит 23.000р!

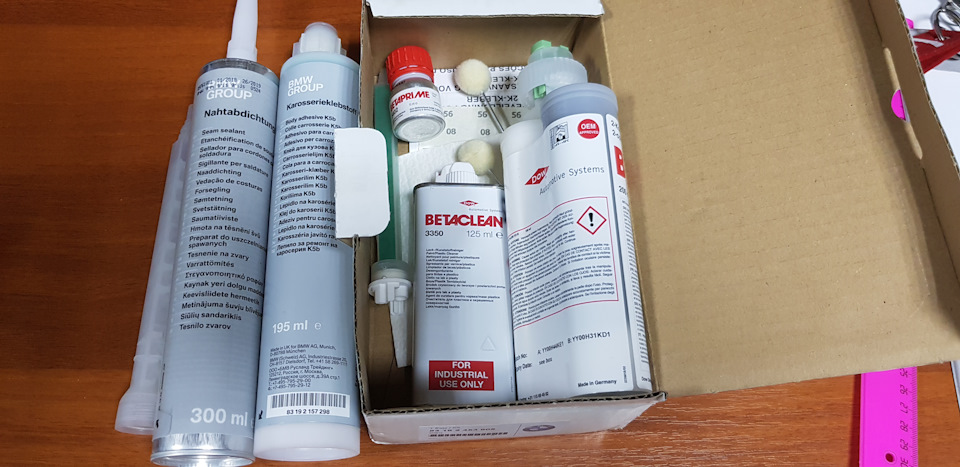

хотя в самой коробке с оригинальным номером, лежат тюбики с наклейками betasill))
поверхность очищается и обрабатывается праймером. Все необходимое было в комплекте с самим клеем, после чего по всему периметру наносится сам клей, после нанесения клея есть 15мин для выставления и регулировки полотна.

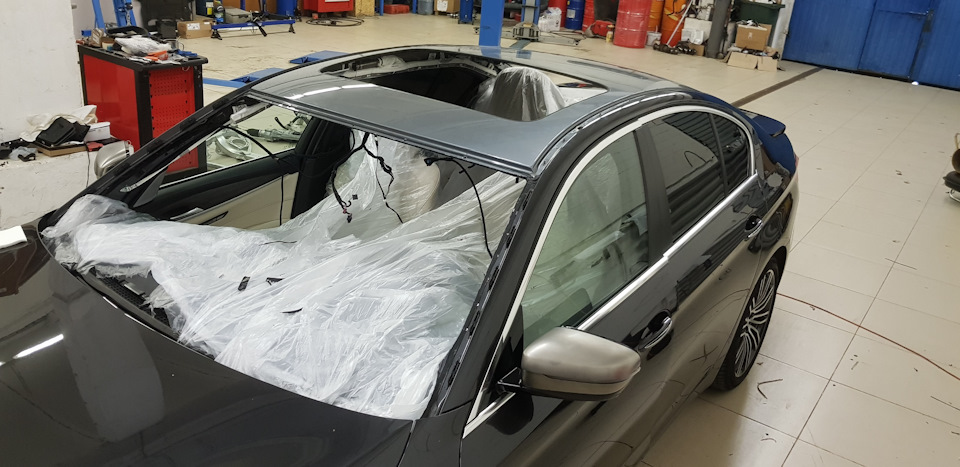

после чего остается покрасить крышу и прикрутить механизм со стеклом

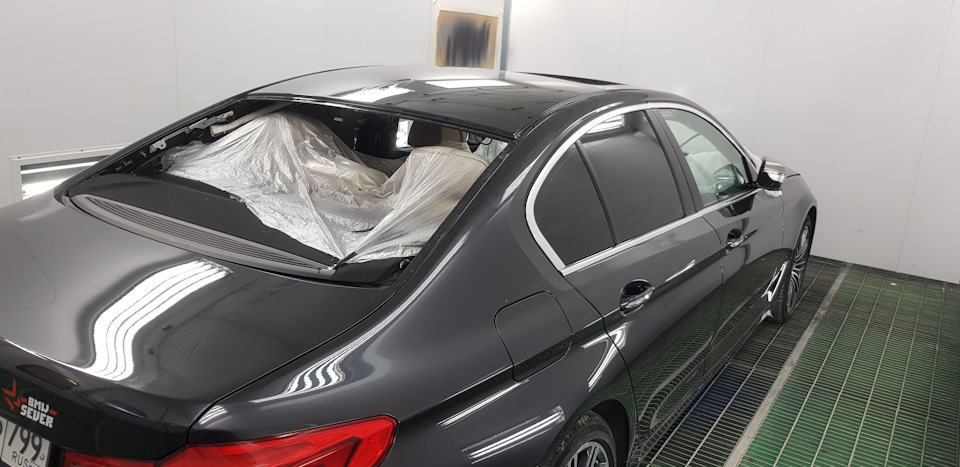

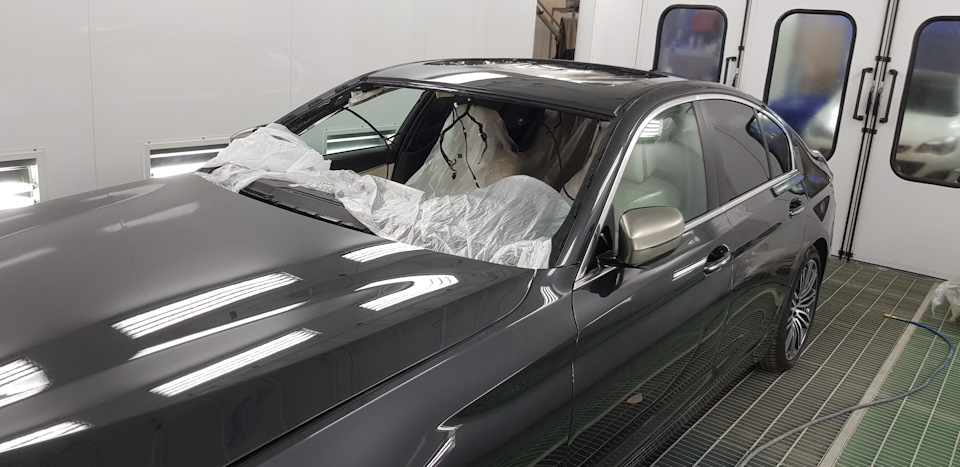

подбор цвета и покраску, производил в новом подразделении bmw-sever, в центре кузовного ремонта и покраски M72 sever
Благодаря лаборатории цветоподбора spieshecker попадание в цвет гарантированно на 100%. ведь ими же красят на заводе.

цвет у меня довольно простой, но сама формула содержит 7 пигментов.

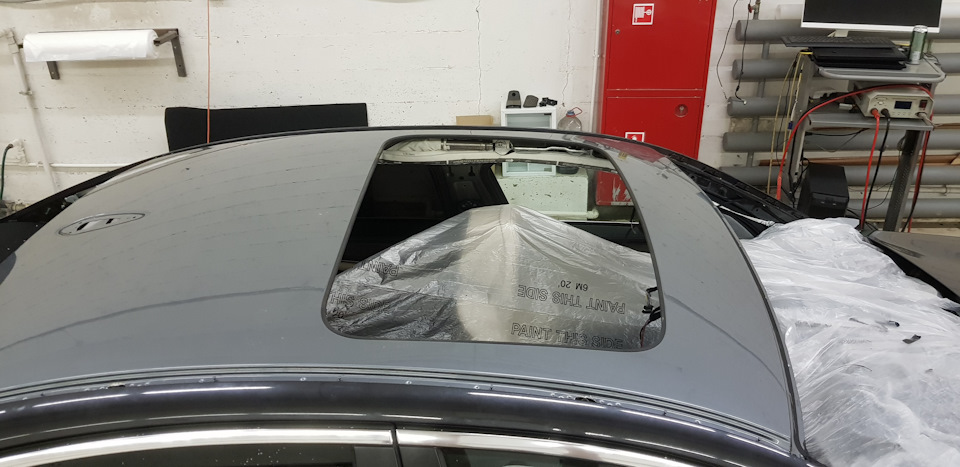

новое полотно было в хорошем состоянии, поэтому никакого ремонта не потребовалось. Крышу замутили и просто покрасили

после чего можно приступать к сборке салона. Прикручиваем люк, прокидываем проводку от моторов до потолочного плафона, их совсем немного)

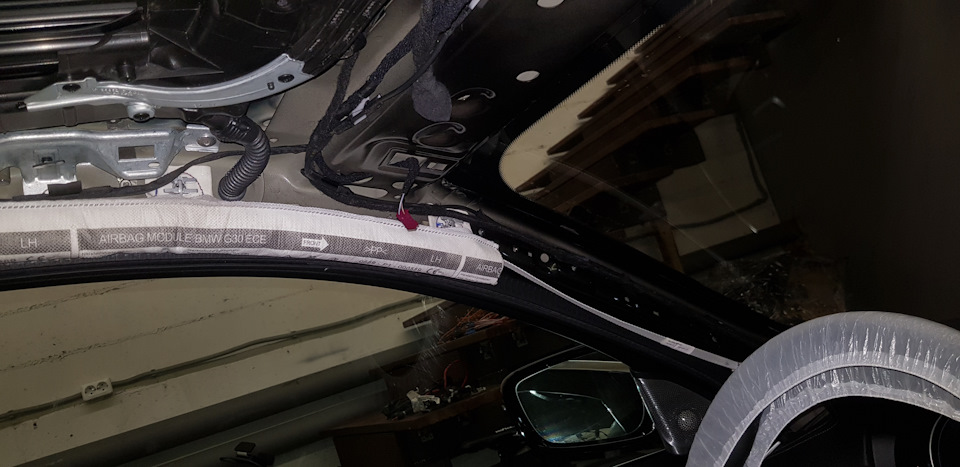

после чего начинается пожалуй самая как раз сложная часть. это подводка дренажных трубок. Первая сложность, в том что их нельзя купить в оригинале. Вторая, это передние трубки, которые можно установить с кузовными панелями. То есть надо покупать новую бочину, в которой будут проходить необходимые дренажные шланги.

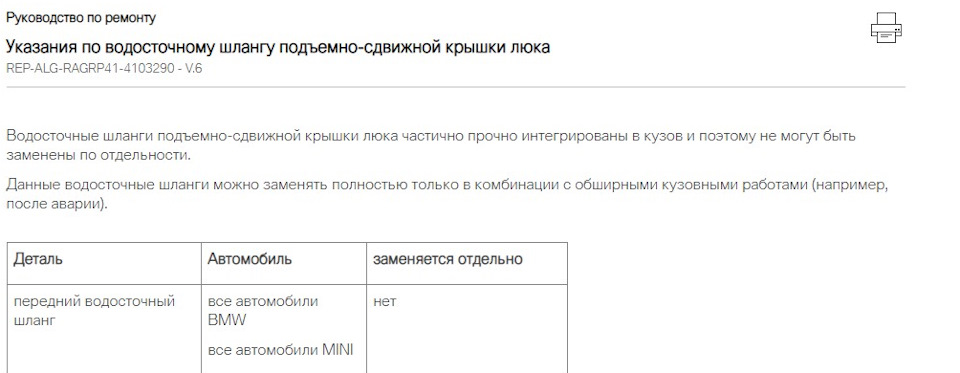

такой расклад меня вообще никак не устроил. Как и собственно провести их по стойке в салоне. Решено было провести их штатно, как на заводе и без причинения вреда кузовным элементам.
Благо была отрезанная крыша со стойками, на которой можно было посмотреть, что мешает правильной прокладке.

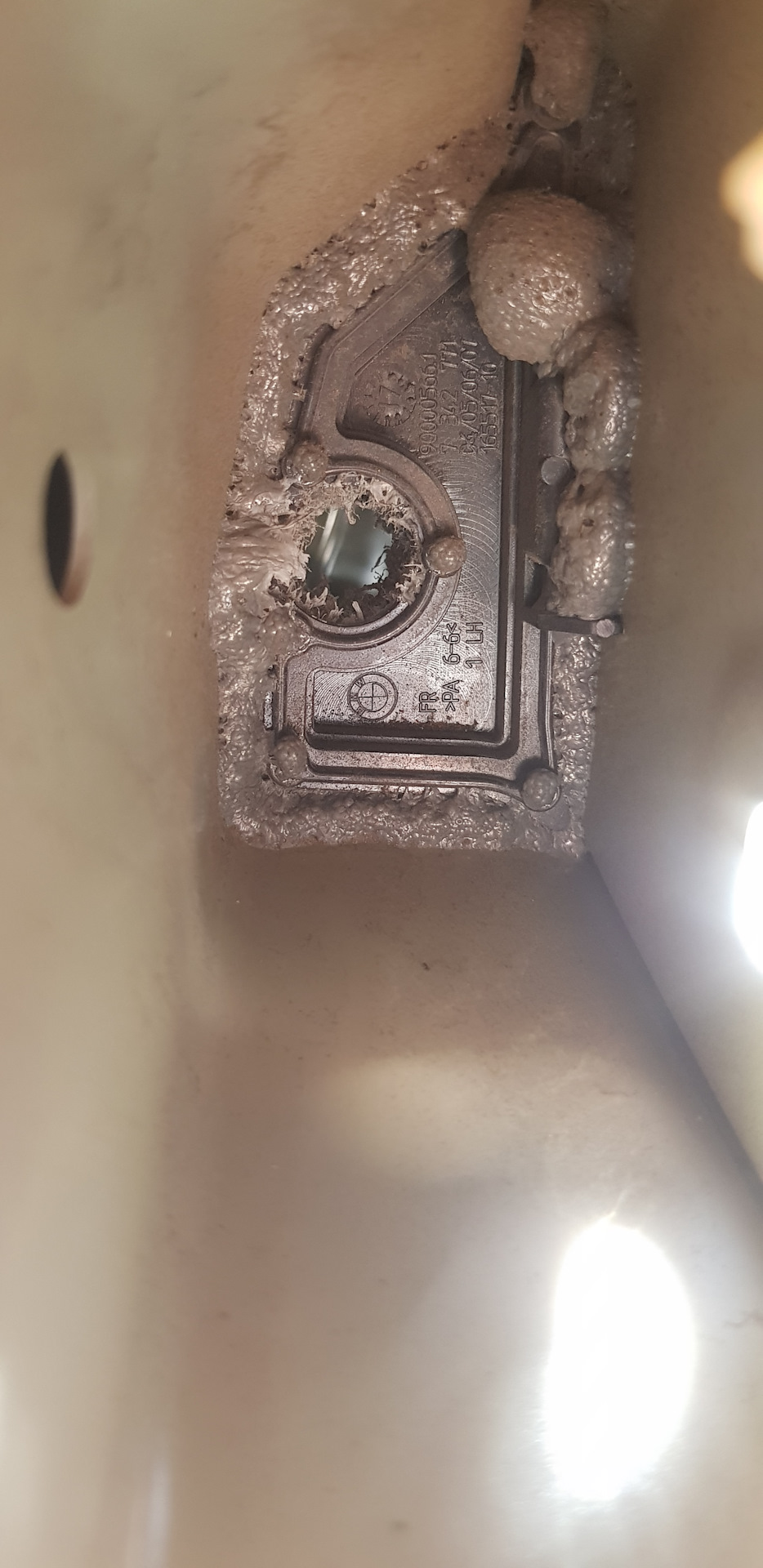

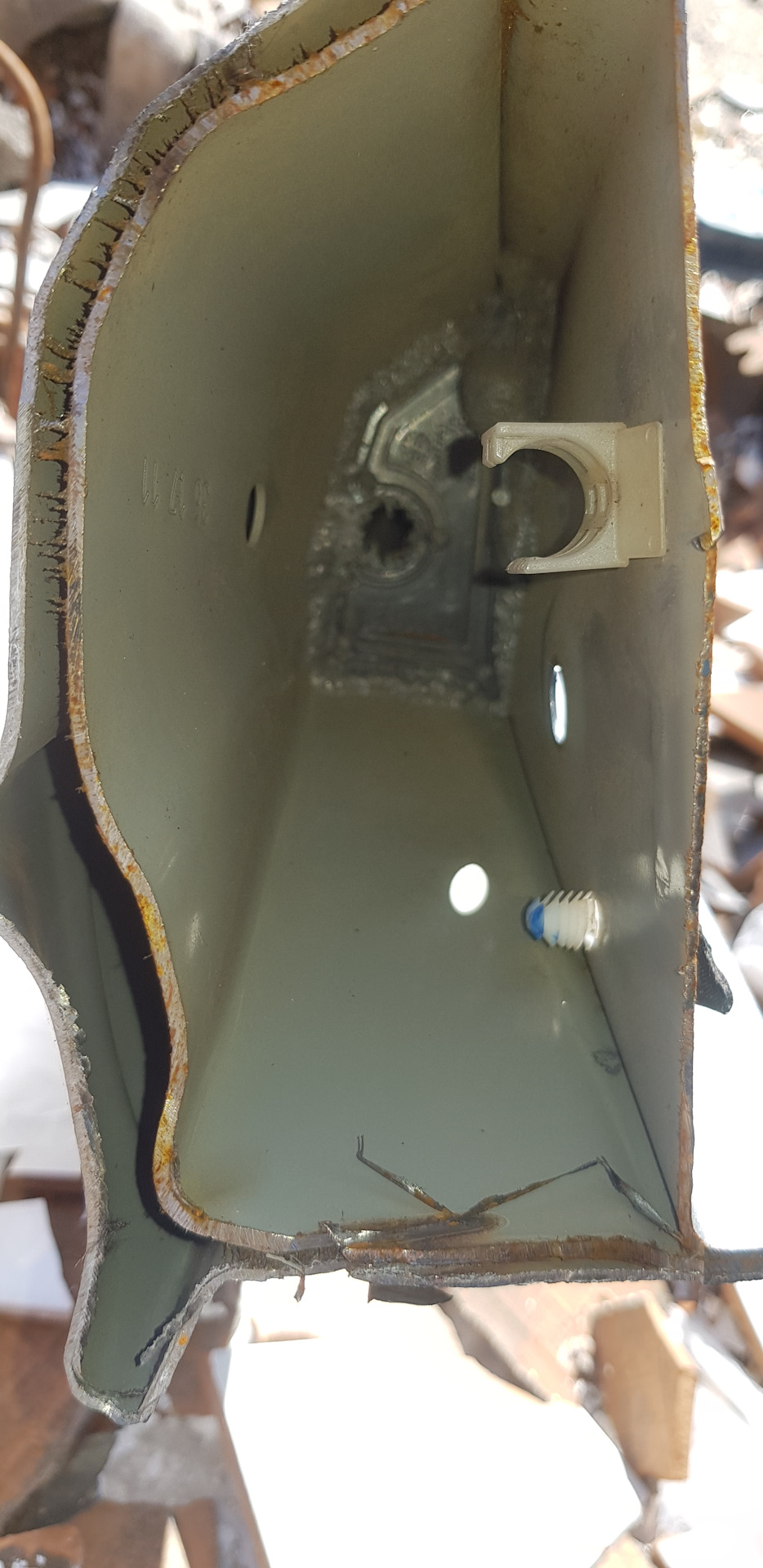

на фото стойка в которой был шланг изначально, который я вытащил для изучения. В моей же стойке была перегородка без отверстия под шланг, что еще сильнее усложнило задачу. Пришлось очень долго изучать полости эндоскопом, особенно усложняло нахождение этой перемычки, она была на уровне торпеды, а ближайшая дырка куда мог пролезть даже мелкий эндоскоп (не говорю уже про инструмент), это отверстие под шланг возле люка. Можно представить насколько глубоко она располагается и насколько не реально сделать там дырку под шланг. В голову приходили только нано роботы, с нано пилами) которые пилили бы одну дырку месяц. Отбросив мысль с нано роботами, посетила не менее фантастическая мысль. Использование роботизированного лазера, и тут проблема в мощностях, хороший лазер имеет не маленькие размеры. Но идея имела очень хорошие перспективы, собственно было решено на ней и остановится. Все подробности раскрывать не буду! пусть это реальное и фантастическое решение останется интеллектуальной собственностью bmw-sever Главное грамотный результат! все трубки проложены по своим штатным местам и не имеется никакого колхоза

после чего устанавливаем обивку потолка, всех пластиковых накладок и соответствующий потолочный плафон с кнопкой управления люком. Кодируем опцию 403 и инициализируем сам люк.

Оценив один и тот же автомобиль с люком и без. Могу сказать, что от люка шумоизоляция не теряется, никаких скрипов от него нет, как и свистов от него

Источник

Сколько в среднем стоит сделать люк в крыше автомобиля

Часто автолюбители задумываются о модернизации и преобразовании транспортного средства. В летнюю пору актуальны идеи по созданию люка в крыше автомобиля. В среднем по России стоимость данного агрегата и его установка начинается от 5 тысяч рублей. В зависимости от используемого материала, применяемых технологий цена конструкции возрастает до запредельных величин. Кроме несомненных плюсов, реконструкция приведет к некоторым негативным последствиям.

Виды оборудования

Перечень автомобильных люков довольно разнообразен. В зависимости от используемых материалов подразделяют на:

Жесткие конструкции также подразделяются на:

Любой агрегат может открываться ручным способом, т.е. иметь встроенные конструкции, рычаги или автоматически с помощью электроприводов.

В последнее время некоторые автолюбители используют затененную сетку. Такая своеобразная конструкция недорога в установке и эксплуатации.

Основное назначение: плюсы и минусы

Главным предназначением люка является обновление воздуха посредством вентиляции. В жаркую летнюю пору это создает дополнительное преимущество автомобиля. Машина не так сильно прогревается за счет постоянного притока воздуха. Также через такую конструкцию в салон попадает меньшее количество пыли, чем при открытии окон.

Помимо вентиляции в плюсы включают улучшение обзора, возможность вдохновляться красотами окружающей среды. Пассажиры могут путешествовать с комфортом, эстетически наслаждаться.

В случае использования складного люка нарушается жесткость крыши. Но большинство моделей не подвержены данному недостатку. В жестких установках существует надежная рама, поддерживающая конструкцию.

Выявлены также неисправности транспортных люков:

Все перечисленные недостатки связаны с различными нарушениями в механизме люка. При потере герметичности, образуется концентрат, который попадает в салон и создает неприятности пассажирам. Всевозможные заедания присущи всем механизмам, особенно опасны в электрических люках, которые не закрыть вручную.

Неприятные ощущения может подарить дождь и сетчатый люк. Также существует риск протекания жидкости в салон.

Факторы, влияющие на стоимость

Стоимость люков различна. В среднем цены непосредственно на конструкции варьируются от 5 тысяч рублей до 50 тысяч. Возможны и более дорогие варианты, все зависит от автоматических технологий, применяемых в создании оборудования. Самыми дорогими признаны электрические подвижные люки.

Цена установки люков также различна. Она зависит от способа работы: самостоятельный или подрядный методы. При самостоятельной установке затраты минимальны: все расходы связаны с тратами на материалы и использованием сварочного аппарата. Если доверить работу профессионалам, то необходимо оплатить затраты трудовых ресурсов. Цены подрядных организаций начинаются от 3 тысяч рублей и растут в зависимости от сложности работы.

Итог: обоснование необходимости модернизации

Каждый владелец вправе сам выбирать способы улучшения автомобиля. Установка люка на крыше транспортного средства скорее прихоть, нежели необходимость. Однако дополнительное окно стимулирует обновление воздуха в салоне, создает вентиляцию. Среди преимуществ выделяют возможность наслаждаться красотами неба и окружающей среды.

Сложность данной модернизации, ее дороговизна порой останавливают владельцев машин. Если вы не скупитесь на средства и мечтаете о мультимедийных картинах с откидным люком, то доверьтесь профессионалам. Лучше данную операцию провести в специализированных автомобильных салонах, где вы не будете переживать о качестве услуг.

Источник

Необходимые знания перед установкой люка на крышу автомобиля

Редко кого удивишь люком на крыше автомобиля. Многие предпочитают езду с ветерком, да и обзор открывается хороший. Подходит тем, кто любит ездить на природу, представляется возможность заснять на камеру живописные места.

Для чего нужен люк

Люк в машине это дополнение в виде скользящей рабочей панели сверху крыши, открывающей панорамный вид. Производители авто представляют модели с встроенными конструкциями или предусматривают возможность дальнейшей установки. Открытое окно вверху автомобиля дает дополнительный приток воздуха, благодаря чему можно закрыть боковые окна, и наслаждаться прохладным ветерком. Предохраняет салон от попадания пыли при езде по грязным дорогам. В открытом состоянии люка при закрытых боковых окнах в салоне не слышен шум снаружи. Он позволяет дышать в салоне свежим воздухом.

Предпочтительный вариант — приобретение автомобиля с встроенным люком или с возможностью модификации. Так как если в конструкции не предусмотрено встраивание, то происходит изменение структуры кузова под сильной непредусмотренной нагрузкой.

Существует несколько разновидностей автомобильных люков, каждая из которых отличается механизмом открывания.

Одним из самых распространенных является подъемный вид, устройство которого предполагает подъем панели. Легко устанавливать самостоятельно. Задняя стенка стекла поворачивается за счет управления с кнопки или поворотной ручки.

Преимущества этого вида низкая себестоимость, легкость монтажа, отсутствие завихрений воздуха в салоне. Тем не менее, как заводские модели, так и установленные в ручную могут давать течь, если за устройством не ухаживать как следует. Наличие подъемного механизма не дает возможность установки багажника. На современных моделях такой тип уже не устанавливается.

В зависимости от устройства существуют механические и автоматизированные приводные конструкции. Они добавляют комфорт при управлении (открывания и закрывания) люка. Стоимость монтажа электрического привода обходится гораздо дороже, чем ручного. В наш современный век многие предпочитают такой универсальный способ подъема крышки, всего лишь нажатие на кнопку и панорамное окно открывается.

При выборе лучше ориентироваться на продукцию серьезных производителей.

Раздвижной вид люков открывается за счет легкого приподнимания и сдвига в сторону. Такое устройство позволяет расположить сверху багажник. Также различается по способу открывания, бывают — механические и с электроприводом, более дорогостоящие.

Люки имеют еще отличие по виду устанавливаемых стекол, на данный момент у потребителей большой выбор панорамных окон:

Складной люк представляет собой каркас, обтянутый водонепроницаемым материалом. При открывании каркас сдвигается, собирается в задней части. Применяется в основном для езды в летних условиях, так как тип склонен давать течь.

Что следует учитывать при выборе

При выборе люка нужно руководствоваться такими параметрами, как:

Перед установкой в первую очередь обратите внимание на конструкцию автомобиля, предусмотрена ли возможность встраивания. Так же нужно подобрать в соответствии с дизайном машины и исходить из собственных финансовых ресурсов.

При малых денежных средствах можно обойтись подъемным механизмом, он предпочтителен еще из-за простоты установки. Монтаж производят как своими руками, так и в любом автосервисе.

Любителям дальних путешествий можно порекомендовать сдвижные модели. Установка панорамного окна позволит обозревать звездное небо, природу, проводить фотосессию. Если не пожалеть денег, то вариант электрического привода позволит вовсю наслаждаться комфортом управления в авто. Легко сверху установить багажник.

Мягкие сдвижные механизмы не пригодны в условиях плохой погоды, не обеспечивают надежную защиту от воров. Это следует учесть перед выбором.

Важно, чтобы модель совмещалась с маркой вашего авто.

Сдвижные модели имеют такие преимущества, как солнцезащитные стекла, возможность открывания в разные стороны. Их встраивают на заводах-изготовителях. Панель встроена в полость между крышей и обивкой потолка. Они установлены на современных моделях автомашин. Немного уменьшает пространство в салоне для сидящих на заднем сидении пассажиров.

Важно учитывать качество тонировки стекла. Следует знать, что чрезмерно затемненное стекло не будет пропускать достаточно света в салон, с другой стороны, в очень солнечную погоду они надежно защитят от жары.

Достоинства и недостатки разных люков и крыш

Каждый вид люков имеет свои плюсы и минусы.

Популярностью сейчас пользуются панорамные люки, которые устанавливают на современных моделях авто. Преимущества в том, что открывается прекрасный обзор, в салон поступает много света, в открытом состоянии обеспечивают поступление воздуха с ветерком. Предпочитают такие модели люков — люди романтики, которые любят веселиться и часто бывают на природе, устанавливаются на европейских автомобилях.

Такими же особенностями, кроме открывания, отличаются панорамные крыши.

К недостаткам можно отнести повышенную угрозу жизни людей при переворачивании машины.

Невозможно демонтировать устройство, если вы «передумали». Так что, перед установкой предстоит взвесить все за и против.

Скрытые недостатки

С одной стороны, что бы не говорили о достоинствах люка, они имеют скрытые недостатки, проявляющиеся после длительной эксплуатации. К ним можно отнести тот факт, что условия для использования не везде подходят для конструкции люка. К ним относятся загрязненные участки с пылью, песком. После езды по такой местности в салон неизбежно попадает мусор.

При езде по бездорожью возможна разгерметизация и просачивание воды, что приводит к изнашиванию механизма крепления.

Не выдерживает конструкция и российских морозов, при низкой температуре наблюдается поскрипывание, которое раздражает некоторых чувствительных людей.

Чрезмерный нагрев стекла может привести к тому, что его приходится чем-то прикрывать. Не покатаешься с открытым верхом в снег. Можно просто примерзнуть. Да и попадания снега в автомобиль не избежать.

Установка

Установка автомобильных люков сложный процесс, который не каждому под силу.

Для того чтобы установить люк на крышу автомобиля, нужно иметь соответствующую техническую подготовку. Если знаний и опыта нет, такое дело лучше предоставить работникам автосервиса.

Ну, а если все же решили сделать монтаж своими руками, то нужно обзавестись необходимыми инструментами и запчастями для машины.

Этапы установки

Перед монтажом люка необходимо проконсультироваться с мастером, ибо если вы неправильно подберете модель, и вырежете отверстие в крыше, то это необратимый процесс и восстановлению не подлежит.

Установка на машину состоит из нескольких этапов:

Интересные самоделки

Некоторые умельцы умудряются разнообразить конструкции автолюков. В этом отношении интересные виды придумывают со складным люком, так как в дизайне верха можно продумать разнообразные цветовые и конструктивные решения.

Закон и ГИБДД

Изменения в автомобиле должны быть зарегистрированы в ГИБДД, иначе вас ждут неприятности. Вас могут заставить произвести демонтаж. В России действует закон о тюнинге, согласно которому, все изменения в конструкции авто признаются незаконными. А для того, чтобы узаконить переоборудование, пройти техническую экспертизу и проверку безопасности в Едином Реестре по сертификации.

При положительной экспертизе в органах ГИБДД внесут отметку о внесении изменений в конструкцию автомобиля. Прежде, чем произвести установку люка, следует получить разрешение на установку. У вас должен быть сертификат на устанавливаемую конструкцию.

Узнав преимущества и недостатки люков на крышу авто, вы сможете серьезно отнестись к выбору модели, чтобы не получить разочарования.

Источник

Как установить люк на крышу автомобиля?

Авто­мо­биль­ные про­из­во­ди­те­ли уста­нав­ли­ва­ют люки на кры­ши более доро­гих авто­мо­би­лей или на любую маши­ну, как допол­ни­тель­ную опцию. Чаще все­го, это люки с элек­тро­при­во­дом, кото­рые управ­ля­ет­ся с пане­ли при­бо­ров. Люк мож­но уста­но­вить на маши­ну и после её покупки.

Непра­виль­ная уста­нов­ка люка уве­ли­чи­ва­ет риск про­те­чек воды и воз­ник­но­ве­ния кор­ро­зии на кра­ях про­ёма люка. Такая про­бле­ма может воз­ник­нуть не сра­зу, а спу­стя неко­то­рое вре­мя (ино­гда, спу­стя 1–2 года). Толь­ко пра­виль­но уста­нов­лен­ный люк может слу­жить дол­гое вре­мя без протечек.

Уста­нов­ку мож­но дове­рить про­фес­си­о­на­лу, либо всё сде­лать само­му, подроб­но изу­чив инструкцию.

Какой люк для автомобиля выбрать?

Люки для кры­ши авто­мо­би­ля быва­ют раз­ных типов: откид­ные, раз­движ­ные с внут­рен­ним рас­по­ло­же­ни­ем крыш­ки (тре­бу­ют боль­ше места для уста­нов­ки), раз­движ­ные с внеш­ним рас­по­ло­же­ни­ем крыш­ки. Они могут управ­лять­ся вруч­ную или иметь эле­кро­дви­га­тель. Элек­три­че­ские люки более доро­гие и более слож­ные в уста­нов­ке. Они управ­ля­ют­ся нажа­ти­ем на кноп­ку и могут откры­вать­ся и закры­вать­ся как пол­но­стью, так и частич­но. Откид­ные люки явля­ют­ся наи­бо­лее доступ­ны­ми по цене и про­сты­ми в уста­нов­ке. Пол­но­стью авто­ма­ти­че­ские люки име­ют самую высо­кую стоимость.

Неко­то­рые авто­мо­би­ли не под­хо­дят для уста­нов­ки люка. Люк нуж­но уста­нав­ли­вать на плос­кую часть кры­ши. Могут воз­ник­нуть про­бле­мы, если кры­ша име­ет выра­жен­ный изгиб. Так­же на потол­ке в салоне может рас­по­ла­гать­ся допол­ни­тель­ное обо­ру­до­ва­ние или верх­ний бар­да­чок, в пред­по­ла­га­е­мом месте для уста­нов­ки люка.

Перед покуп­кой нуж­но удо­сто­ве­рить­ся, что люк мож­но уста­но­вить на кон­крет­ный авто­мо­биль. На сай­те про­из­во­ди­те­ля может быть спи­сок моде­лей авто­мо­би­лей, под­хо­дя­щих для уста­нов­ки люка нуж­но­го раз­ме­ра и дизайна.

Что потребуется для установки люка?

Нужен набор для уста­нов­ки люка на авто­мо­биль. Туда вхо­дят все эле­мен­ты кон­струк­ции люка, шаб­лон, уплот­ни­те­ли и обли­цов­ка для выре­зан­ной обшив­ки потолка.

Подготовка к установке люка на автомобиль

Поло­жи­те части набо­ра на рабо­чий стол, накры­тый материей.

В ком­плект обыч­но входит:

Накрой­те сиде­ния в салоне какой-нибудь мате­ри­ей, что­бы они оста­ва­лись чисты­ми во вре­мя уста­нов­ки люка.

Если всё делать пра­виль­но и после­до­ва­тель­но, то уста­нов­ку люка мож­но осу­ще­ствить менее чем за один день.

Процесс установки люка на автомобиль

Источник

Как установить люк своими руками — пошаговая инструкция

К примеру, через несколько лет эксплуатации автомобильный люк может стать негерметичным, отсюда — подтекание и разводы на потолке. Кроме того, цена вопроса играет большую роль, установить люк не каждому по карману, само изделие может стоить недешево, а если еще учесть стоимость установочных работ, то и вовсе — удел богачей. Сегодня я расскажу о том, как быть когда желание есть, а возможности нет, то есть как делается установка люка своими руками.

Немного о люках. В наше время люком в крыше никого не удивишь. Это популярный вид тюнинга, а у многих данная опция предусмотрена еще заводом-производителем, поэтому спрос порождает предложение, в автомагазинах имеется огромное количество всяческих разновидностей люков, начиная примитивными — обычное ручное поднятие (хлопушки), заканчивая продвинутыми, которые стоят соответственно — подъемно-сдвижные с электроприводом. Автомобильные люки бывают: подъемные (не подходят для тех, у кого есть багажник на крыше), сдвижные, подъемно-сдвижные. Кроме того, люки различаются по типу материала из которого они изготовлены, как правило это либо стекло, либо металл.

Установка люка чаще всего производится двумя основными способами:

Второй вариант дешевле раза в два, однако и сложнее тоже примерно вдвое.

Важное примечание! Покупать люки лучше всего те, которые предусмотрены вашей моделью авто, в таком случае не будет проблем с установкой и эксплуатацией. Если же взять какой-нибудь альтернативный вариант люка, можно неплохо помучиться с его установкой и дальнейшей эксплуатацией. К тому же, в первом случае у вас на руках будет инструкция, согласно которой вы сможете учесть все малейшие тонкости.

Теперь собственно о том, как врезать люк.

1. Прежде всего необходимо вырезать лекало люка, по которому в дальнейшем будет сделана разметка на крыше. Для этого подойдет картон или любой другой похожий своей структурой материал.

2. Когда лекало готово, отправляйтесь в салон и снимите все, что может помешать вашей работе: плафон освещения проводка, и т. д.

3. Для того чтобы вставить электролобзик необходимо отверстие, его можно сделать при помощи дрели и сверла необходимого диаметра.

4. Для того чтобы в процессе вырезки отверстия не повредить лакокрасочное покрытие, подложите картон или заклейте все мадьярским скотчем.

Примечание: Вдвоем легче вырезать отверстие в крыше, в то время как один делает рез снаружи, другой — изнутри оттягивает обивку потолка.

5. Когда отверстие вырезано, пройдите по его краям напильником.

6. Затем вооружитесь острым канцелярским ножом и аккуратно вырежьте отверстие в потолке автомобиля, повторяя контур отверстия в кузове. Задача помощника, сидя в салоне прижимать обивку к кузову.

Внимание! Ни в коем случае не прижимайте обивку руками, напарник стоящий снаружи может поранить вас, используйте для этого чистую ветошь и деревянный брусок.

Само отверстие должно быть немного больше того, что снаружи, для того, чтобы было удобнее крепить внутреннюю часть рамы люка к металлу.

7. Если вам пришлось удалить ребро жесткости кузова, рекомендую усилить кузов при помощи виброматериала или металлического крепления.

8. Края проделанного отверстия обработайте краской или каким-нибудь антикором, это не позволит металлу ржаветь.

9. Приклейте прокладку и по краю люка наносите тонкий слой прозрачного силиконового герметика.

10. Теперь можно установить люк в проем, отрегулируйте положение и проверьте все перед тем, как начнете крепить все на саморезы.

11. Первым делом затяните длинные винты, после — короткие, угловые винты затягивайте в последнюю очередь.

Установка люка с электроприводом отличается от установки обычного тем, что требует дополнительного места под электропривод и проводку, при чем какого-то конкретного места для этой цели нет. Для каждого автомобиля это индивидуально. В случае необходимости, запитаться можно от проводки плафона.

Совет: После завершения работы по установке люка, не рекомендую выбрасывать вырезанный элемент крыши. Очень часто случается так, что после установки автовладельцы разочаровываются в данной опции и хотят все вернуть как было. Учитывая этот факт, рекомендую перед там как установить люк очень хорошо подумать, поскольку от этого решения в дальнейшем может зависеть очень много. К примеру, при продаже многие отказываются от покупки авто с люком, а при прохождении ТО инспектора нередко придираются к тому, что люк не предусмотрен конструкцией. В общем, взвешивайте все как следует и делайте выводы, самое главное в этом деле — не пожалеть о том, что вы сделали!
