Встраиваемый микрофон для автомобиля

Микрофон с усилителем для китайской магнитолы.

Как Я писал ранее, основной проблемой после установки магнитолы с алиэкспресса было то, что микрофоны (как встроенный в переднюю панель мафона, так и выносной) очень плохо слышали меня. По телефону люди жаловались, что слышно тихо, будто Я далеко и из какой-то трубы разговариваю. По этой же причине не работал и голосовой ввод/поиск и всяческие ассистенты.

Ещё в конце августа для решения этой проблемы с али была заказана плата усилителя, план был такой: разрезать провод микрофона в районе выхода к рулевой колонке (внешний микрофон Я прилепил на руль) и вкорячить туда усилитель, запитав его от магнитолы. Так же погуглив на эту тему, параллельно заказал в одном из магазов обл центра активный микрофон МКУ-2П, такие используются в системах наружного видеонаблюдения/домофонах.

И вот с али усилитель шёл очень долго, получил его буквально в среду на прошлой неделе, а с активным микрофоном история вышла ещё чуднее, всё никак не удавалось его получить, то единственный продавец была в отпуске и его не заказали попросту, то потом она заболела, то Я всё никак туда не мог попасть. В итоге микрофон забрал тока в пятницу, даже позже, чем усилитель с али)0)0)) Собрал всё это в кучу и решил на выходных ставить на машину.

Но перед этим проверил на работе усилитель, подключил его в разрез того микрофона, что китаец клал в комплект с магнитолой.

Тестировал эффект поставив микрофон в 10 сантиметрах от телефона на котором играла музыка.
Результат был примерно такой:
1) Без усилителя
2) С усилителем

Вроде даже получилось вполне сносно. Но Я не проверил его тогда в «боевых» условиях, и это было ошибкой.

Итак настала суббота, Я погнал к бате (ибо как и писал ранее у него дофига всяких инструментов, ну и лишняя пара рук не лишняя) вытащил магнитолу, и стал колхозить.

Разрезав провод Sven’а, который у меня уже стоял на руле Я с удивлением обнаружил, что он заметно тоньше того, безродного китайского, да и выполнен именно в виде двух тонюсеньких волосинок-проводков. А в китайском это были более привычные одна жила с изоляцией и оплётка массы вокруг неё. Ну да ладно, долго ли коротко (очень долго на самом деле) подключил его, стал проверять и немного охренел. Шумов было столько, что меня толком не было слышно вообще. Покрутил подстроечный резистор усиления — ситуация особо не поменялась.
Но ведь на работе, когда Я проверял усилитель всё работало более ли менее хорошо. В чём же беда? Я подумал, что в длине провода от микрофона до усилителя. Ибо на работе Я обрезал провод гораздо ближе к микрофону. Попробовал подрезать свен так же близко к микрофону, подключил и снова ужасный результат. Делать нечего, видимо нужно ставить другой микрофон. Китайский ноунейм микрофон остался на работе, решил съездить за ним.
Вернулся, подключил, ну стало вроде получше, прям заметно. Решил всё укладывать и собирать назад. Попутно дообматывал новые и старые провода куда в первый раз при установке магнитолы не хватило маделина, измотал ещё один моток).

Собрал, стал проверять уже на заведённой машине и охренел снова) Меня за шумом и визгом (видимо наводка от генеретора) вообще практически не слышно. Капец. На это всё ушёл весь световой день, а на выходе полная задница) Плюнул и поехал домой, решил что сегодня перепаяю активный микрофон вместо микрофона и усилителя.

И таки да, разница огромная, хорошо, что длина проводов позволила мне сделать эту замену без разборки магнитолы, просто подвытянул провод и перепаял прям так. За полчаса справился и стал проверять, результат даже лучше, чем на штатном микрофоне (потому что ближе стоит наверное), хотя подстроечный усиления стоит в крайнем минимальном положении))0))
Запихал МКУ-2П в корпус от китайского ноунейма, пришлось этот самый корпус слегка «доработать напильником» правда, но в целом всё собралось нормально.

Конечно же Вы можете сказать, что получился «шахид-дизайн» и Я не буду с Вами спорить. Потом немного облагорожу этот хвостик чёрной изоленты при помощи всё той же полоски маделина, просто сейчас он кончился в магазе) Главное, что меня слышно примерно как на штатном микрофоне, даже немножечко громче. Ну и всякие ассистенты работают нормально наконец-то.
Вот как-то так, если будете заморачиваться с микрофоном для китайских магнитол, то мой Вам совет: покупайте сразу активный микрофон, не обязательно даже именно такой же, их существует великое множество. Я взял один из самых дешёвых и самых распространённых просто. Можно его даже приколхозить в шатное место в плафоне, но мне не хочется снимать накладки передних стоек, наслышан про очень противные клипсы на них.
За сим откланиваюсь, надеюсь пост будет кому-то полезным, ну или хотя бы просто интересным, всем удачи.

Источник

Выносной микрофон для автомагнитолы и варианты его установки

Выносной микрофон для автомагнитолы

Выносной микрофон для автомагнитолы значительно превосходит встроенный и это знают все водители. Дело в том, что встроенный микрофон ставится в одно определенное место (на приборную панель).
Во время разговора по телефону водитель, чтобы его лучше было слышно, должен нагибаться к встроенному микрофону, что не безопасно и очень неудобно. Микрофон выносной для автомагнитолы таких проблем не имеет.
Напротив, ставить его можно куда вздумается.

Немного о системе Хандс Фри

Микрофон для автомагнитолы

Система Хандс Фри или разговор без помощи рук уже давно пользуется бешеной популярностью среди автомобилистов.
Интегрировать мобильное устройство и эту систему, встроенную в головное устройство проще простого. Вводится ПИН-код и активизируется Блютуз. Происходит затем автоматическое подсоединение.

Примечание. Благодаря модулю Блютуз удается общаться по телефону (функция громкая связь), даже не доставая мобильник из кармана или сумочки. Кроме того, большинство современных автомагнитол поддерживает сразу несколько мобильных устройств, что исключает необходимость частых настроек.

Получается, что автомагнитолы, наделенные функцией Bluetooth(см.Bluetooth для автомагнитолы: делаем своими руками), дают массу преимуществ. Но это и так ясно.
Все вокруг нас постоянно прогрессирует и совершенствуется. Если раньше водитель был доволен функцией Блютуз с встроенным микрофоном, то со временем понял, что для более комфортного пользования нужен выносной микрофон, который и был придуман.
Давайте, прежде чем перейдем к описанию выносных микрофонов, рассмотрим все известные на сегодня гарнитуры. Как известно, современный рынок автомобильных товаров изобилует множеством различных устройств и сделать выбор в пользу той или иной гарнитуры бывает довольно сложно.
Приведем ниже все известные устройства, а затем сравним с выносным микрофоном и поймем, что последний лучше всех.

Известные на сегодня гарнитуры с выносным микрофоном

Приведенные ниже гарнитуры были придуманы в разное время. Каждая из них имеет свои преимущества и недостатки.

Ушная гарнитура

Рассмотрим ее подробнее:

Примечание. Конструкция ушных гарнитур совершенно проста. Она представляет собой микрофон, наушник, передатчик приема и кнопки управления. Все это сочетается в миниатюрном корпусе.

Портативные системы громкой связи

Отличаются следующими особенностями:

Примечание. Здесь есть одно «но». Если микрофон гарнитуры находится возле лица, то питание подключают иным способом и проблема шумоподавления и устранения эха становится более актуальной задачей.

Спикерфоны или автономные устройства громкой связи

Рассмотрим эти устройства поближе:

Примечание. Без подзарядки (подзарядка осуществляется через тот же прикуриватель) устройство способно продержаться около 10 часов непрерывного использования или же около 7 дней, если будет находиться в режиме ожидания.

Различные портативные устройства с Блютуз

Это может быть навигатор или какое-либо другое устройство:

Автомагнитолы с функцией Блютуз

Автомагнитолы с возможностью подключения микрофона

Наконец, самыми популярными устройствами, в которых может быть использован выносной микрофон, считаются головные устройства, сочетающие в себе навигатор, MP3/DVD плеер, ТВ/радио-тюнер и функцию громкой связи. Функционалу таких моделей можно только позавидовать.
Рассмотрим их особенности:

Сегодня автомагнитолы с выносным микрофоном раскупаются на ура. Ничего удивительного в этом нет, ведь преимущества такого микрофона по сравнению со встроенным очевидны.

Примечание.Так, качество связи намного лучше у выносного микрофона, чем у встроенного.

Процесс установки автомагнитолы с функцией громкой связи и подключение выносного микрофона

Работу эту можно проводить одновременно с заменой динамиков. Если автомагнитола мощная и дорогая, то будет актуально провести и замену динамиков.
Приступим:

Подключение динамиков к автомагнитоле передних

Примечание. В данном случае у нас динамики устанавливаются в стойки.

Осуществляется следующим образом:

Подключение динамиков к автомагнитоле тыловых

Подключение выносного микрофона

Как подключить микрофон к автомагнитоле

Осуществляем операцию так:

Как микрофон подключить к автомагнитоле

Приобретается выносной микрофон вместе с автомагнитолой либо отдельно. В обоих случаях установка пройдет легко и просто, если следовать инструкции. Кроме того, если монтаж осуществляется своими руками, будет полезен просмотр видео и фото – материалов нужной тематики.

Источник

Микрофон для автомобильного Hands Free

Здравствуйте. В сегодняшнем мини-обзоре я расскажу о микрофоне для автомобильной системы Hands Free. Конечно же его можно использовать и не только в автомобиле, но я покупал его именно для этого. В своем обзоре магнитолы, имеющей так же и Hands Free, работающий по Bluetooth, я писал, что встроенный микрофон – очень слабый и я купил выносной микрофон. И вот микрофон получен. И, поскольку он оказался хорошего качества, я написал этот мини-обзор, может кому-то он окажется полезен. Добро пожаловать под кат.

Заказ был сделан 19 ноября. Отправлен микрофон, естественно, бестреком, как о основном отправляют всякую мелочь с Али. И несмотря на то, что сейчас на сортировках новогодние завалы, и некоторых пакетов я жду уже почти 80 дней – пакет с микрофоном удачно проскочил и 20 декабря я забрал его с почты:

Краткие характеристики микрофона со страницы продавца:

технические характеристики:
Частотный диапазон: 50 Гц-20 кГц
сопротивление: 2.2 ом К
чувствительность (высокая чувствительность):-20дб ± 2dB (0dB = 1uPa)
направление: Всенаправленный
разъем: 3.5 мм Аудио Разъем.
Длина кабеля: Прибл 2.0 м/78.7in
микрофон Глава размер: 3.8*2.3*1.5 см/1.49*0.90 * 0.59in
главная Вес изделия: 27.0 г/0.96 унц.
Размер упаковки: 13.0*7.0*2.5 см/5.11*2.75 * 0.98in
Вес упаковки: 28 г/1.0 унц.

Микрофон имеет стандартный 3,5 миллиметровый штекер:

Корпус микрофона с подставкой:

Внизу на подставку наклеен двухсторонний скотч для крепления микрофона в любом удобном для вас месте:

Микрофон можно снять с подставки:

Нижняя крышка микрофона держится только на защёлках и легко снимается:

Микрофон имеет экранированный провод, что важно для применения его в автомобиле. Сам микрофон вставлен в резиновый демпфер расположенный в пластиковом корпусе:

Длина кабеля составляет 197 сантиметров, что позволяет удобно проложить кабель в авто:

Для начала я проверил микрофон на диктофоне в мобильном телефоне. Микрофон определился как гарнитура. Качество записи оказалось лучше, чем с родным микрофоном телефона. Поэтому, после проверки я приступил к установке микрофона в машину и подключению его к магнитоле. Это заняло примерно 10 минут. Основное время было потрачено на укладку кабеля микрофона под приборной панелью.

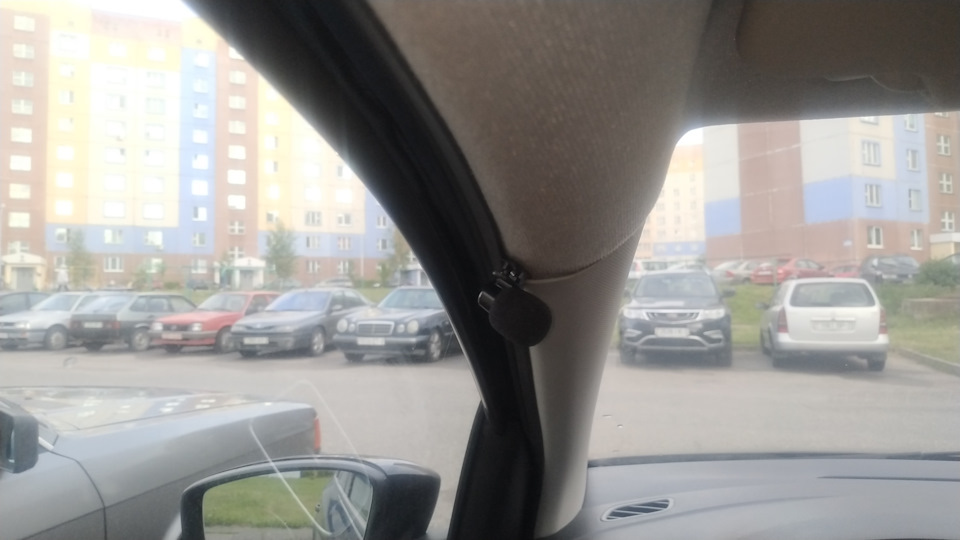

Я закрепил микрофон на передней левой стойке:

Теперь меня стали прекрасно слышать, громко и без искажений. Голос – естественный. При этом теперь не приходится орать на всю машину, что бы собеседник меня расслышал. Можно говорить спокойно, не повышая голоса. Поэтому вполне могу порекомендовать данный микрофон к использованию.

Источник

Внешний микрофон для Android-магнитолы

Ждать чудес от микрофона в недорогой магнитоле не стоит.
В предыдущей магнитоле у меня был установлен внешний микрофон, роль которого выполняла петличка неизвестного бренда, которая, к слову, прекрасно справлялась с поставленной задачей. Можно конечно было заморочиться, заказать на пробу пару универсальных микрофонов из Китая, перепаять и потестировать, но с петличкой звук в любом случае будет гораздо лучше.

И хоть у меня есть петличный конденсаторный микрофон фирмы Boya, который дает почти идеальный звук, но для новой магнитолы я все же купил недорогую петличку фирмы SVEN, тоже конденсаторную. По конструкции, кстати, она идентична петличке неизвестной китайской компании, разница только в надписи на корпусе и более длинном проводе.

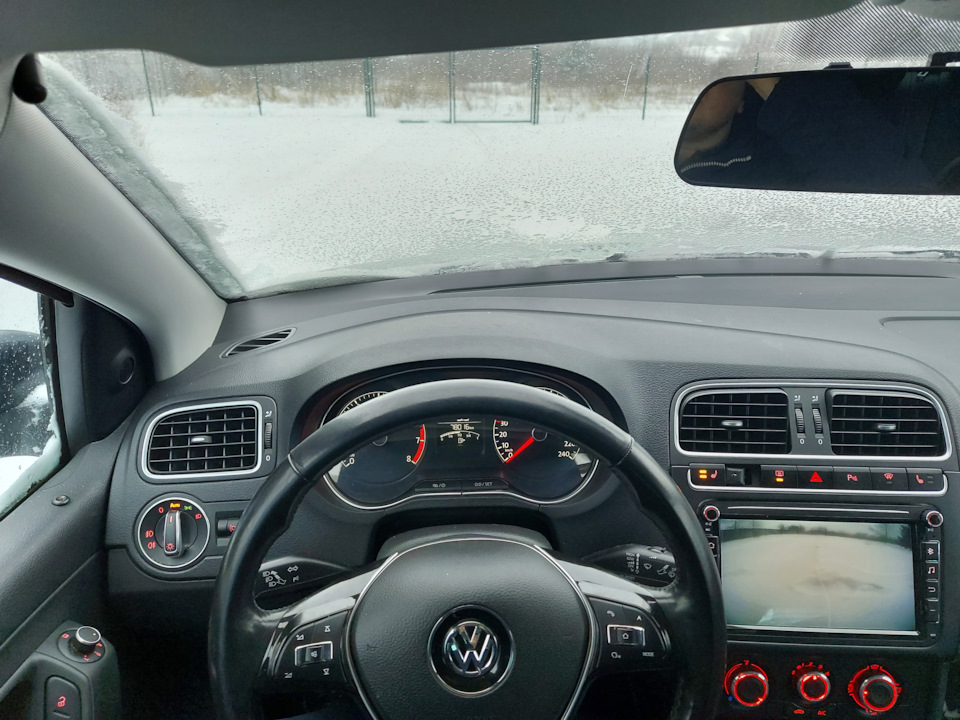

По поводу места крепления были сомнения. Предыдущий микрофон я крепил вот так.

Летом было неплохо, но зимой через раз цеплял его, когда вылазил из машины. Плюс не очень нравилось, как это выглядит. Поэтому этот вариант сразу отпал.

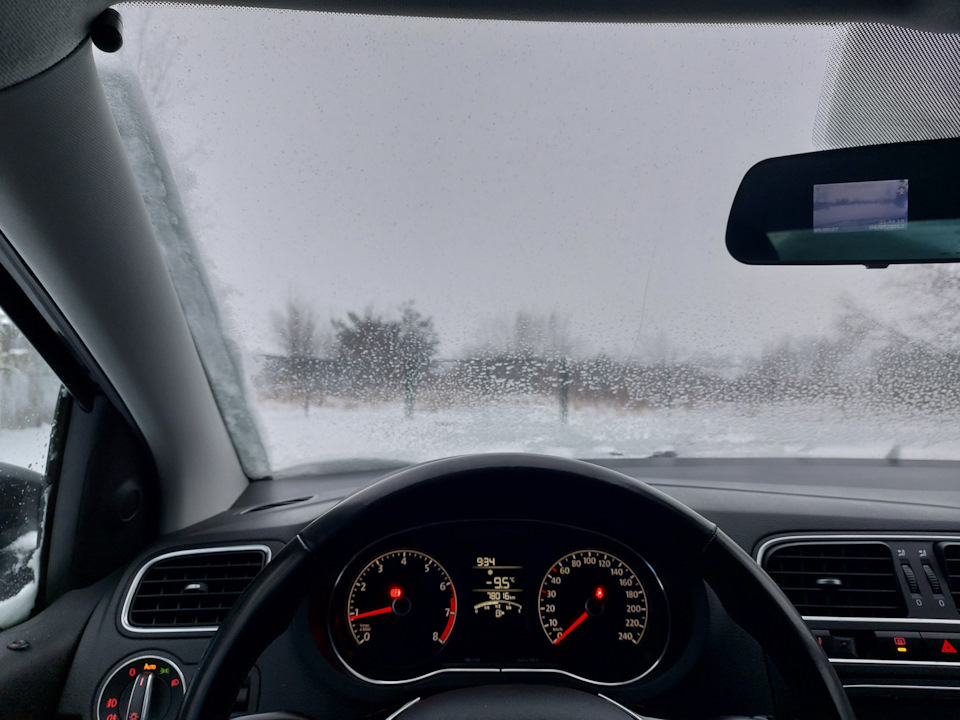

Попробовал в качестве эксперимента закрепить вот так.

У петлички есть T-образное крепление для зажима, которое я засунул под стойку. Провода не видно, микрофон направлен на лицо водителя, обзору тоже не мешает.

По поводу внешнего вида изначально были сомнения, но пока нравиться. И не мешает при выходе из авто. Пока покатаюсь так, но возможно в будущем реализую идею перенести микрофон в плафон, если это не отразиться на качестве звука.

По звуку все вполне ожидаемо. Нет шума от ветра, треска и других помех. Голос немного тише стал, зато отсекаются все лишние звуки. Теперь можно не только быстро ответить на звонок, но и вполне комфортно поговорить не доставая смартфон из кармана, а это в первую очередь — безопасность, во вторых — комфорт.
В общем, тем, кто мучает собеседников плохим звуком — рекомендую.

Источник

Как подключить внешний и выносной микрофон к магнитоле в машине

Использование сотового телефона водителями во время движения транспорта запрещено законодательством России, для ведения разговоров требуется применение специального оборудования. Установка микрофона для магнитолы в машину позволяет вести телефонные переговоры без использования трубки, что повышает безопасность управления транспортным средством.

Разновидности микрофонов для автомагнитолы

В автомобилях применяются микрофоны, интегрированные в корпус головного устройства, а также размещенные в салоне. Установленный в магнитоле чувствительный элемент не требует прокладки отдельных шнуров и монтажа дополнительных средств

Также применяются установленные отдельно чувствительные элементы, размещаемые ближе к голове водителя.

Применение выносного микрофона позволяет улучшить передачу речи, пользователю не требуется наклонять голову к корпусу магнитолы.

Ушная гарнитура

Миниатюрное приспособление размещается в ушной раковине. Коммутация с сотовым телефоном выполняется при помощи кабеля, но чаще встречаются модели с беспроводным блоком Bluetooth. Преимуществом является компактность, речь собеседника не слышна посторонним людям.

Плюсами является низкая стоимость и широкий выбор моделей. Но при длительной эксплуатации отмечается дискомфорт, некоторым пользователям неприятно нахождение постороннего предмета в ушной раковине. Для набора номера водителю требуется отвлечься от управления автомобилем.

Портативные системы громкой связи

Изделие является увеличенной в размерах гарнитурой, оснащенной полноценными наушниками и блоком кнопок управления. Из-за особенностей конструкции голос собеседника транслируется на весь салон автомобиля, что устраивает не всех пользователей. Оборудование не имеет встроенного элемента питания, требуется постоянная коммутация с гнездом прикуривателя или штекером розетки, расположенными на центральной консоли автомобиля.

Спикерфоны или автономные устройства громкой связи

Оборудование представляет собой электронный коммутатор со встроенным микрофоном и громкоговорителем. Для подачи питания применяется встроенный аккумулятор, заряжаемый от бытовой сети или штатной розетки в салоне автомобиля. Изделие оснащается микропроцессором, который обеспечивает очистку звука от шумов и снижает эффект эхо. Сотовый телефон коммутируется при помощи шнура. Набор номера, начало и прекращение разговора требуют нажатия соответствующих клавиш на корпусе телефонного аппарата.

Преимуществом системы является хорошая обработка речи, которая без проблем воспринимается собеседниками. Встроенный фильтр обеспечивает удаление шумовых эффектов, что позволяет разговаривать даже при опущенных стеклах. Малые габариты и отсутствие кабелей питания позволяют разместить прибор в любой точке салона автомобиля. Недостатками является высокая стоимость, для набора номера и проведения иных манипуляций пользователю требуется взять трубку в руку и отвлечься от управления транспортным средством.

Портативные устройства с блютуз

Малогабаритный коммутационный блок, который крепится на лобовом стекле или противосолнечном козырьке. К устройству проложены кабели питания от бортовой сети автомобиля, возможно подсоединение модуля к акустической системе. Сотовый телефон подключается по протоколу Bluetooth к портативному устройству. Для передачи речи пользователя используется микрофон интегрированного или выносного типа. Встречаются конструкции со встроенным громкоговорителем, возможна трансляция голоса собеседника через акустическую систему автомобиля.

Преимуществом устройства является стоимость и упрощенный монтаж. Но качество микрофона не обеспечивает хорошего качества звука. При использовании встроенного динамика возможно возникновение помех, которые дополнительно ухудшают связь.

Магнитолы с функцией блютуз

Головное устройство, оснащенное блоком беспроводной связи Bluetooth, позволяет подключать сотовые телефоны и смартфоны. Для использования магнитолы в режиме «свободные руки» применяется встроенный или проводной микрофон, который выносится к месту водителя. Голос собеседника транслируется через штатные динамики акустической системы автомобиля. При использовании сенсорного дисплея упрощается процедура набора телефонного номера.

Использование Bluetooth позволяет выводить список номеров из записной книжки телефона на дисплей автомагнитолы, поиск требуемого значения выполняется прокруткой. Имеется функция показа текстового сообщения SMS на экране с одновременной подачей звукового сигнала. Недостатком оборудования является цена и сложность установки вместо штатного головного устройства.

Как подключить микрофон к магнитоле

Для подключения микрофона на магнитоле имеется специальный разъем. Внешний приемник звука располагается на минимальном удалении от головы водителя, что позволяет снизить искажения и повысить громкость речи. Установка производится на пластиковую обшивку передней стойки или поверхность противосолнечного козырька. Кабель прокладывается внутри декоративных панелей салона машины.

На некоторых автомобилях используется штатный микрофон с усилителем, который устанавливается на потолочной панели. Устройство оборудовано фильтром, снижающим уровень помех, подключается к головному устройству через отдельный разъем. При использовании неоригинальной магнитолы требуется доработка микрофона, которая обеспечит совместимость оборудования.

Малогабаритный микрофон, встроенный в корпус магнитолы, не обладает высокой чувствительностью. Рекомендуется разобрать головное устройство и выпаять встроенный прибор. Чувствительный элемент выводится на облицовку передней стойки. Для коммутации используется аудиокабель, снижающий влияние помех на передаваемый звук. Шнур впаивается вместо микрофона.
