Итак, продолжим. iPad mini вместо головного устройства
Давненько тут не был, много сделано, начнем по порядку=)

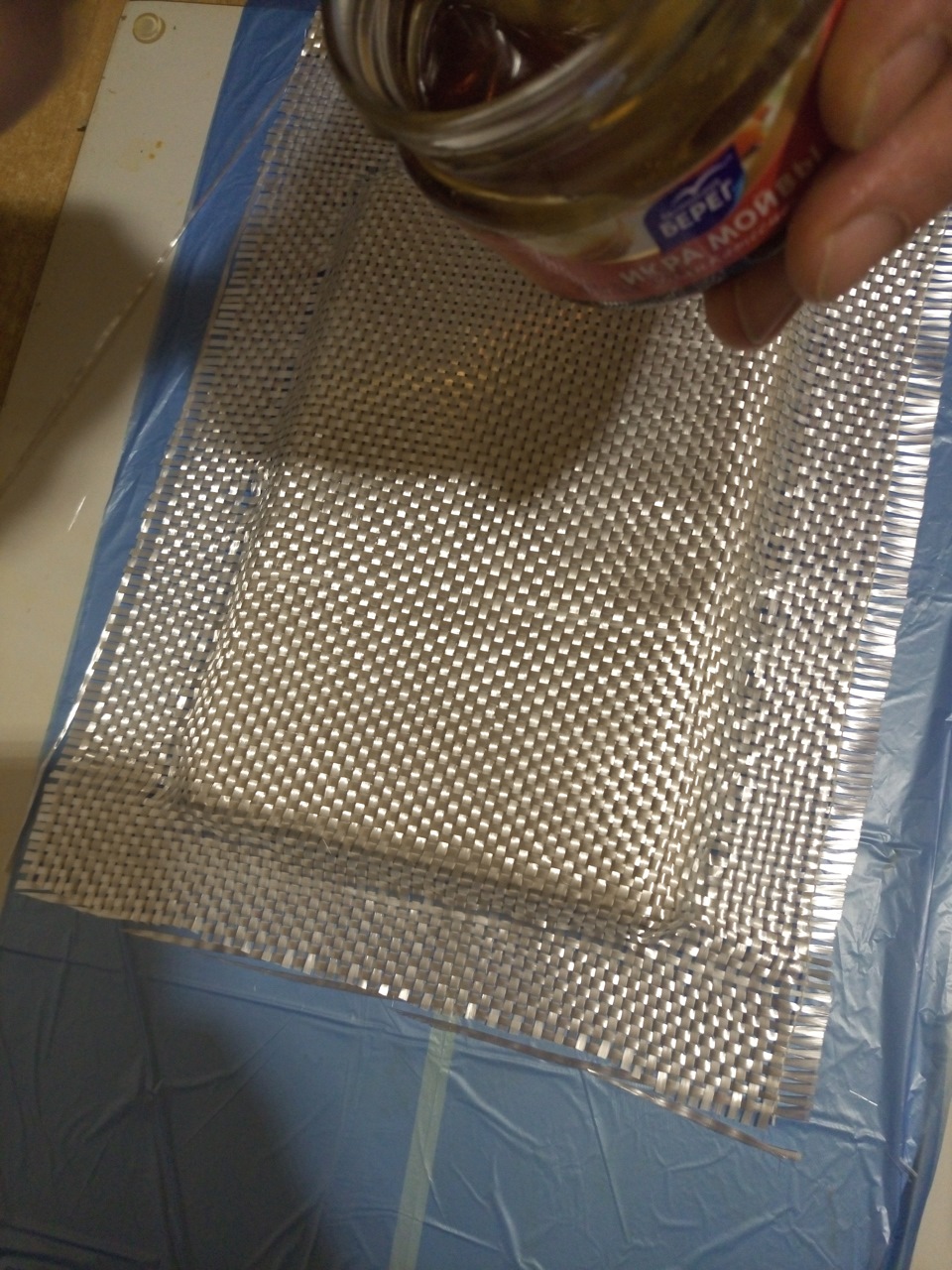

Для начала нам потребуется, собственно, сам iPad mini, панелька оригинал от фокуса неважно какая, эпоксидная смола и стекловолокно, чтобы сделать форму для самого айпада, очень много расписывать не буду, итак все понятно, изначально хотел взять скорлупу от родного чехла, но она, зараза, ничем не хочет клеиться к рамке, не знаю что там за материал, но очень вредный

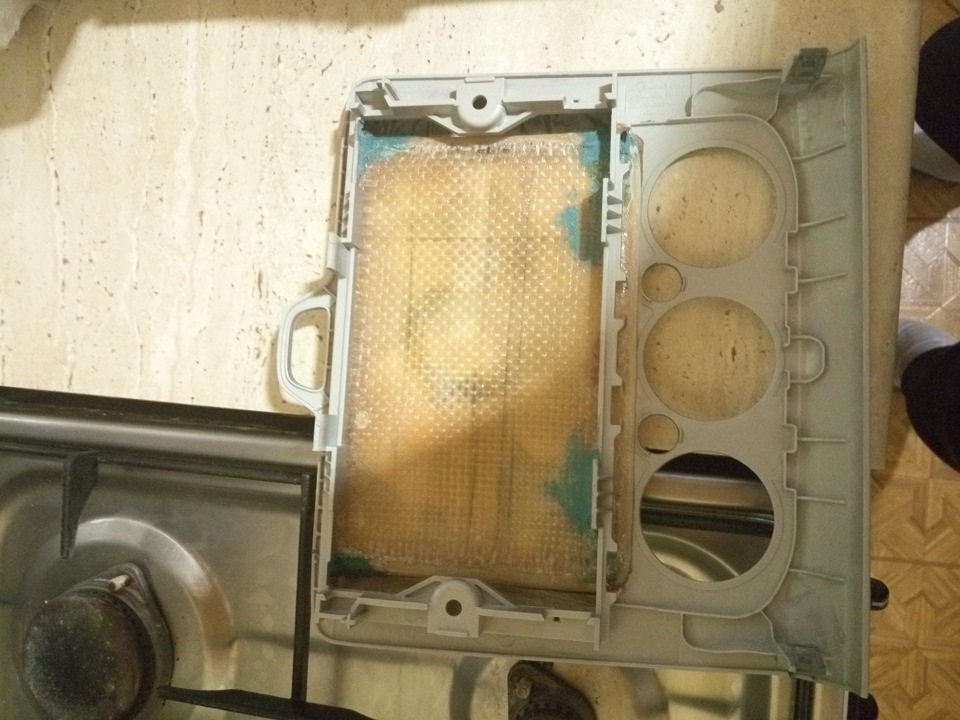

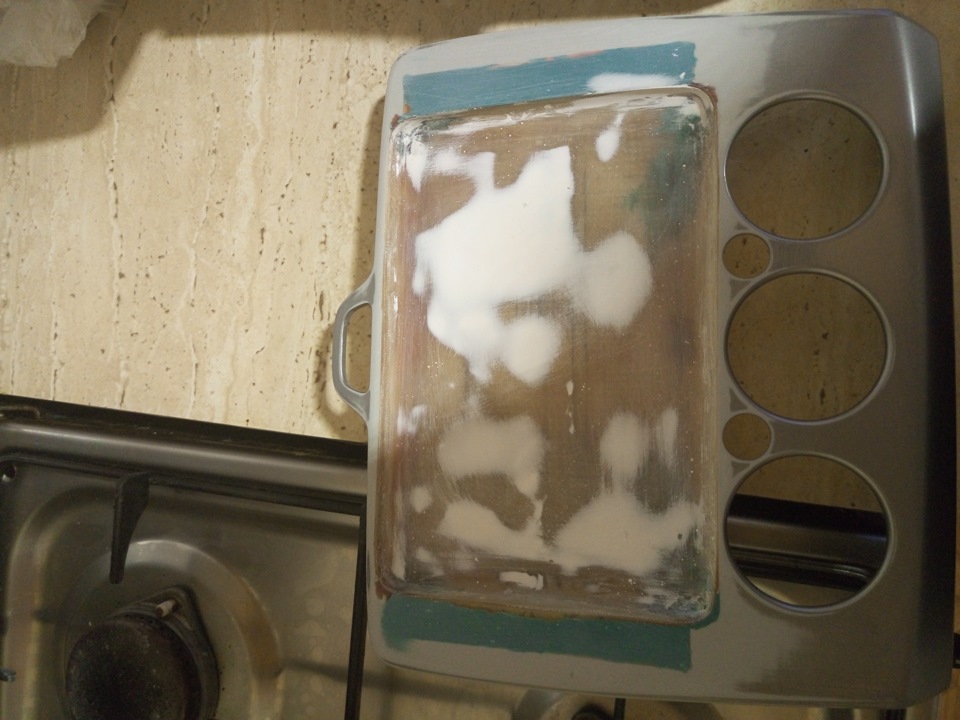

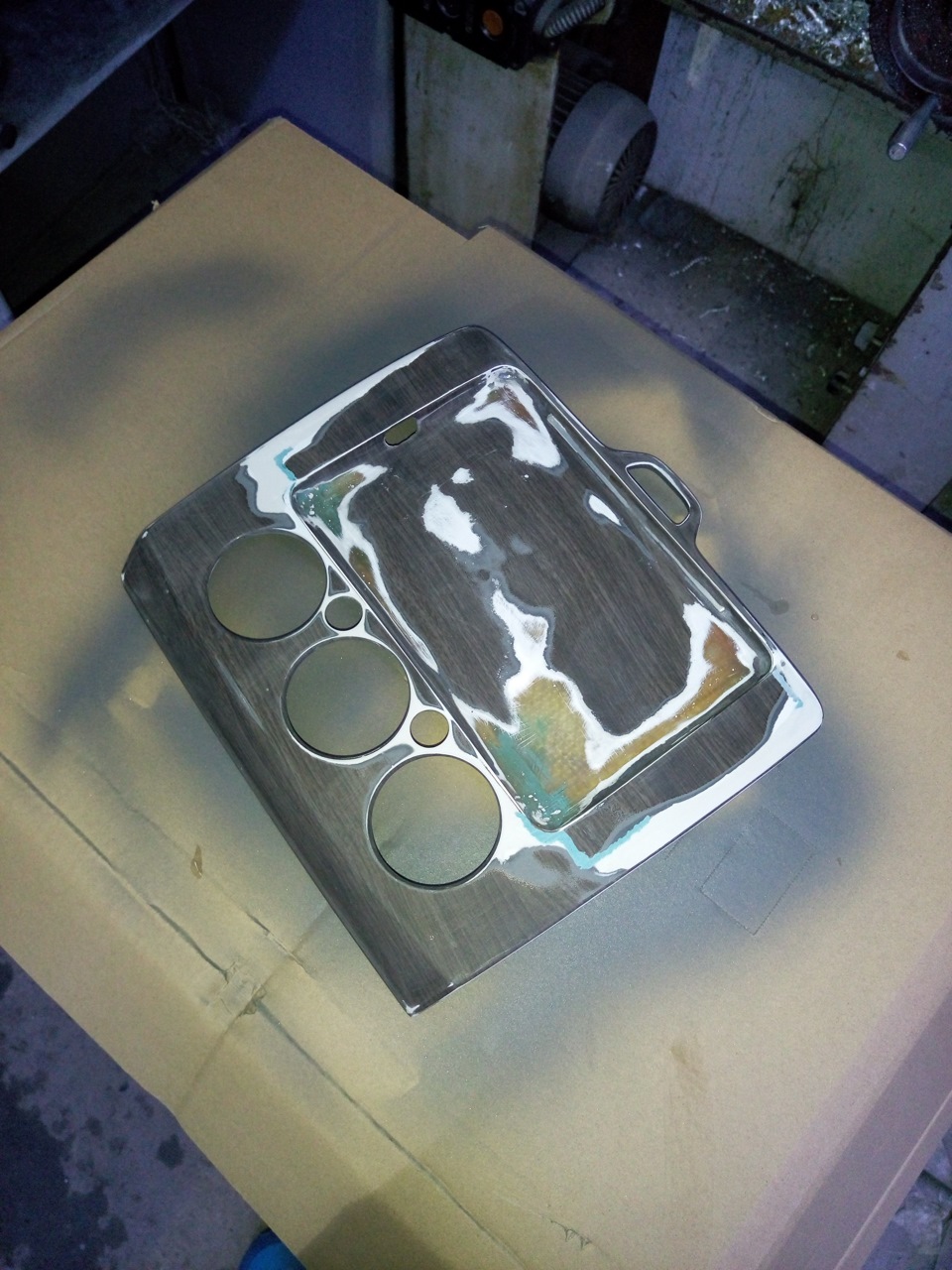

после того, как рамка высохла окончательно ее нужно приделать к рамке, рамку аккуратно пилим болгаркой и напильником, работа ювелирная, остаются считанные миллиметры. Потом при помощи шпатлевки со стеклом начинаем сращивать и, по мере высыхания, приводить в божеский вид, сразу делаем дырку под провод, который будет идти от магнитолы к планшету

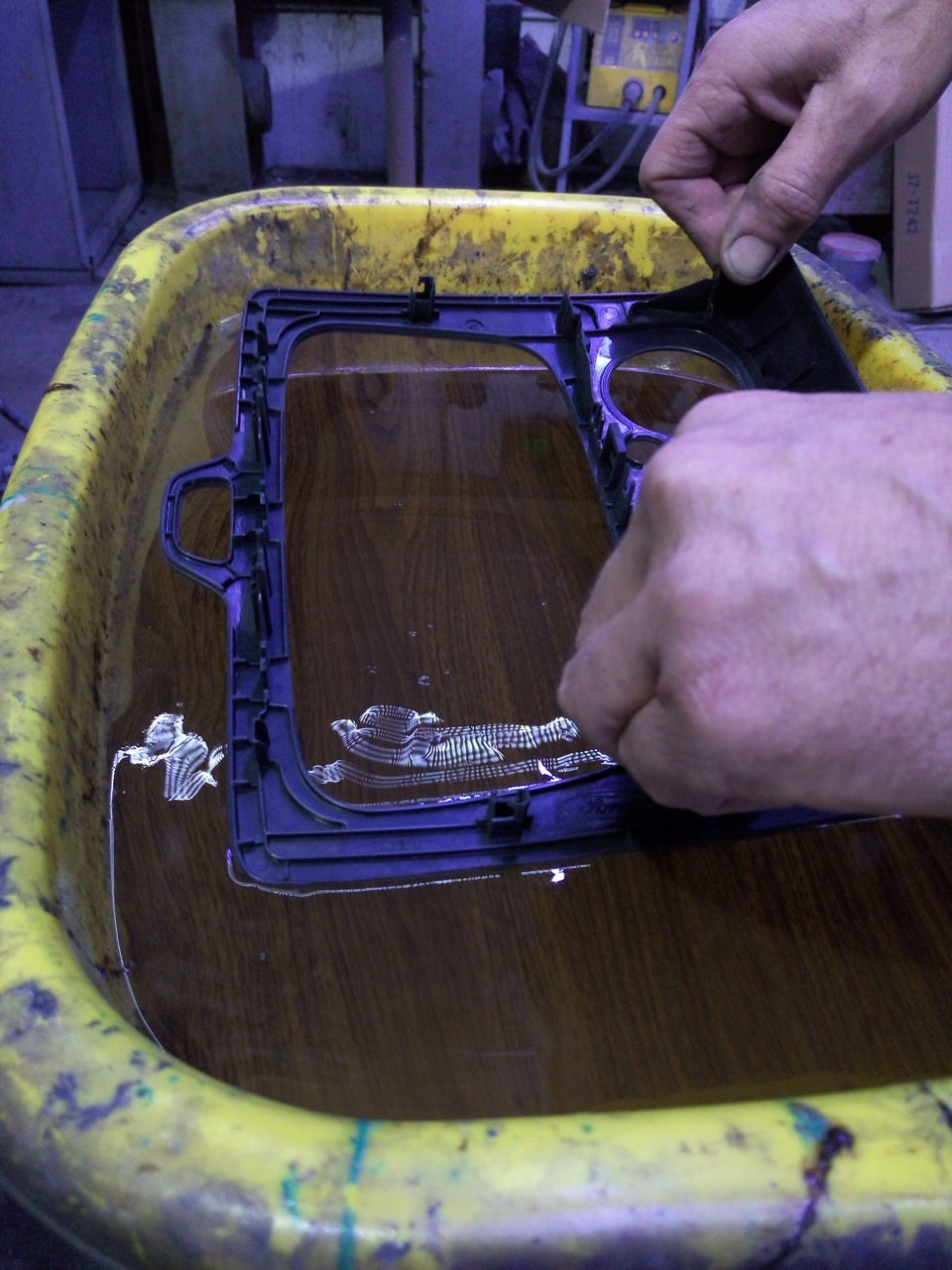

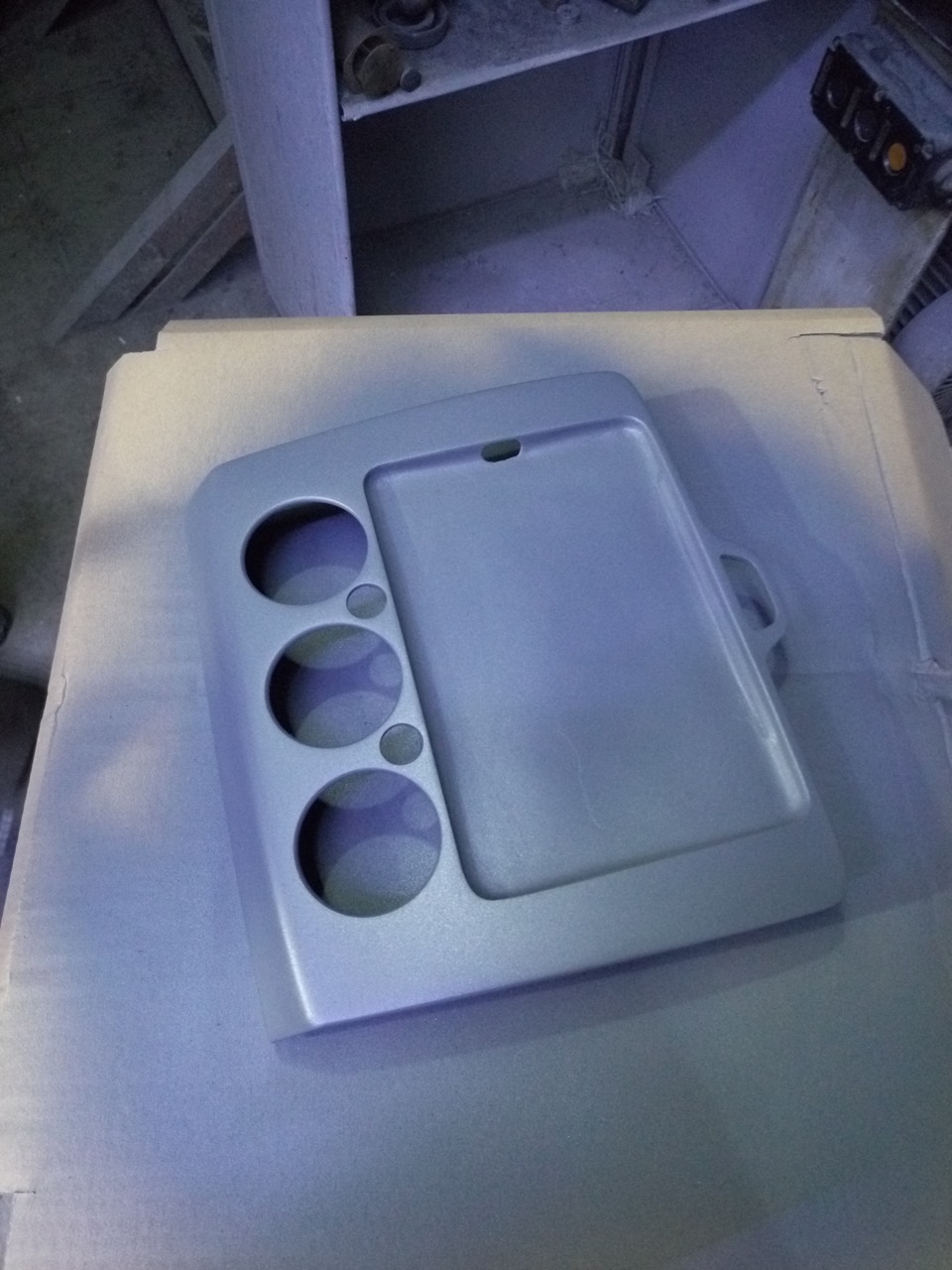

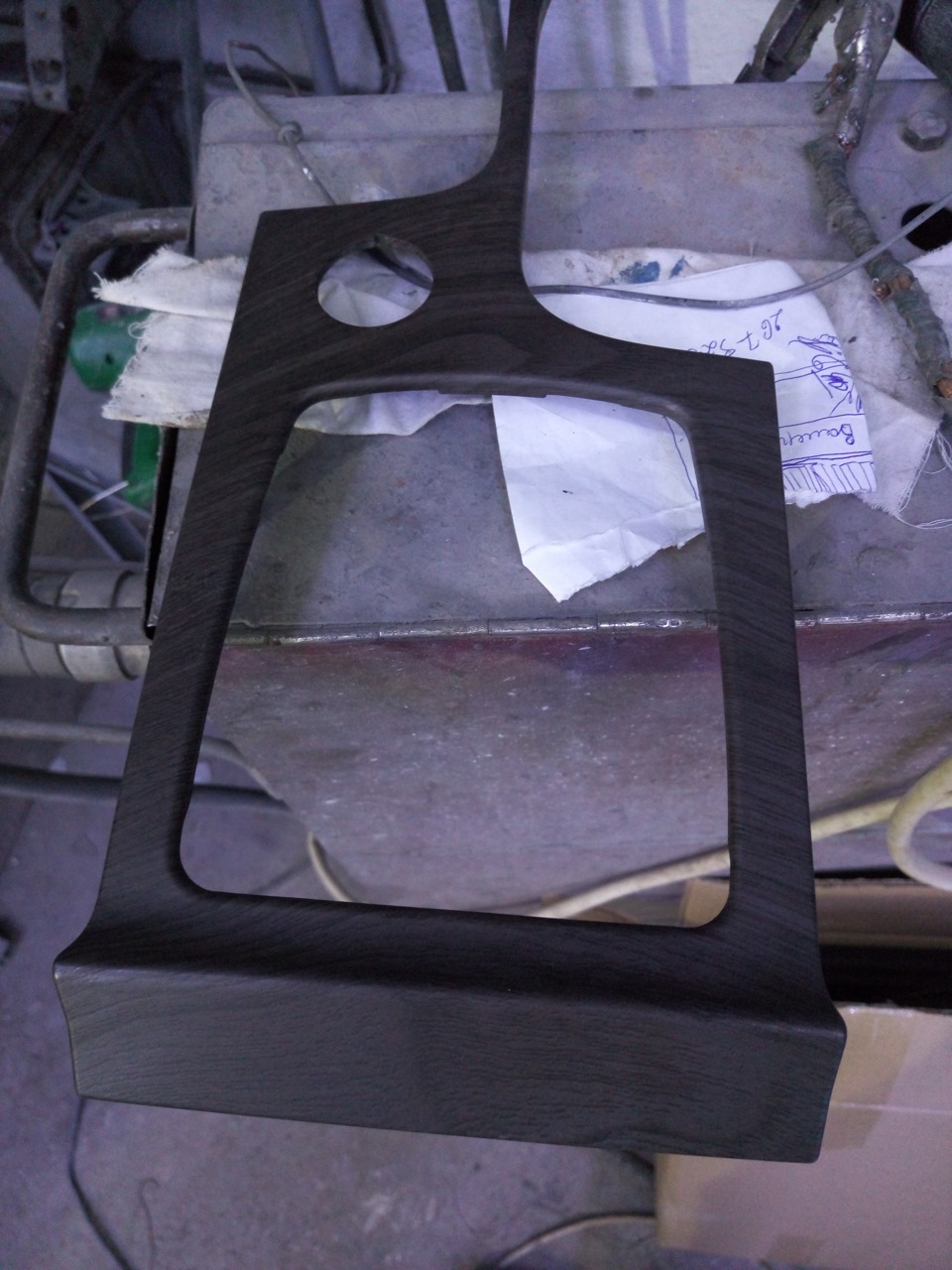

рамка практически готова, все подходит, теперь нужно придать ей товарный вид, благо на это давно освоили технологию аквапечати, решил делать близкое к заводскому дереву но на порядок темнее, также сразу были отделаны все остальные детали салона для того чтоб потом можно было вернуть первозданный вид, делалось все в тазике так как детали небольшие=)

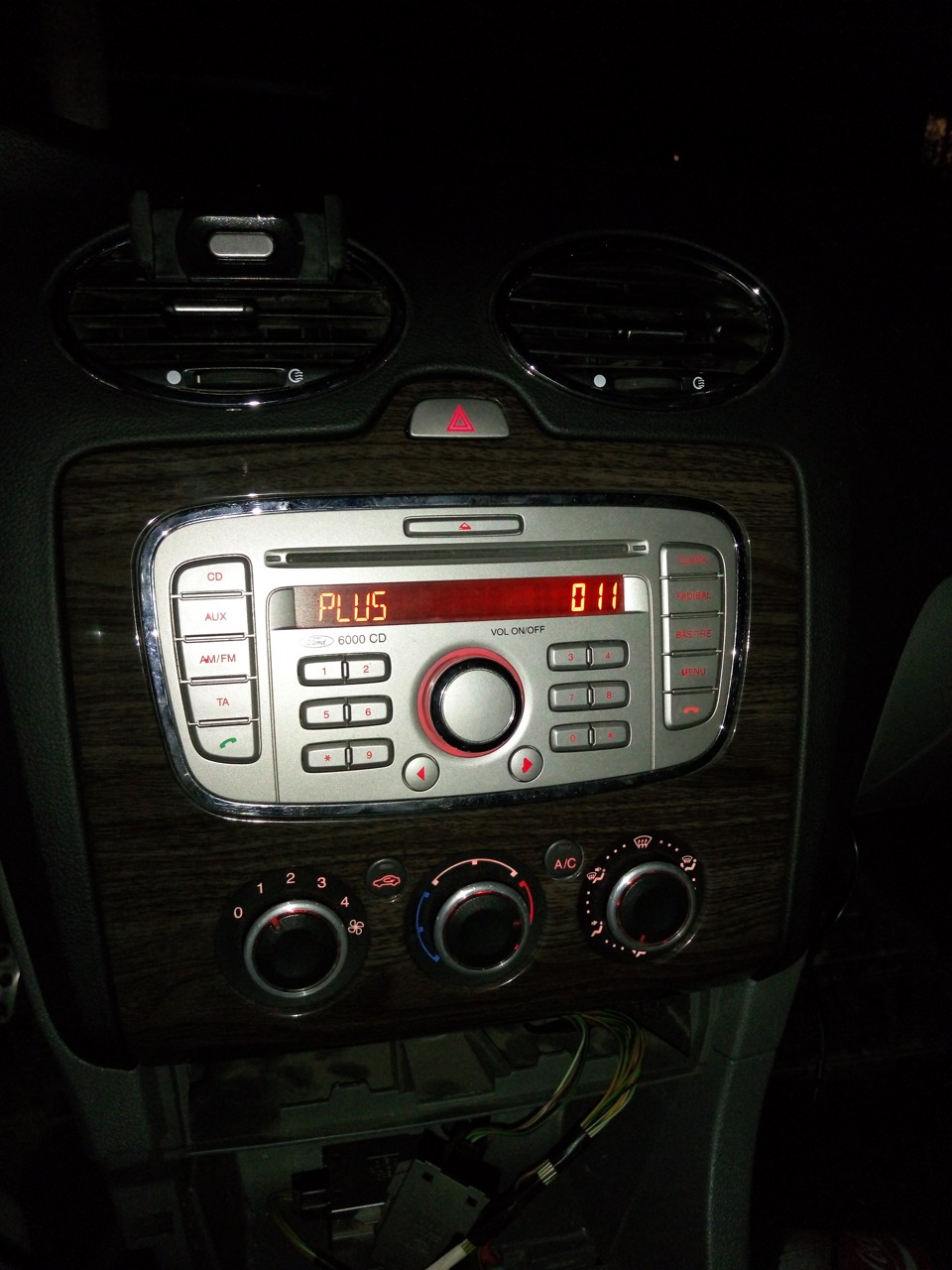

в итоге первой была готова рамка под родную овальную магнитолу, сразу одел на место

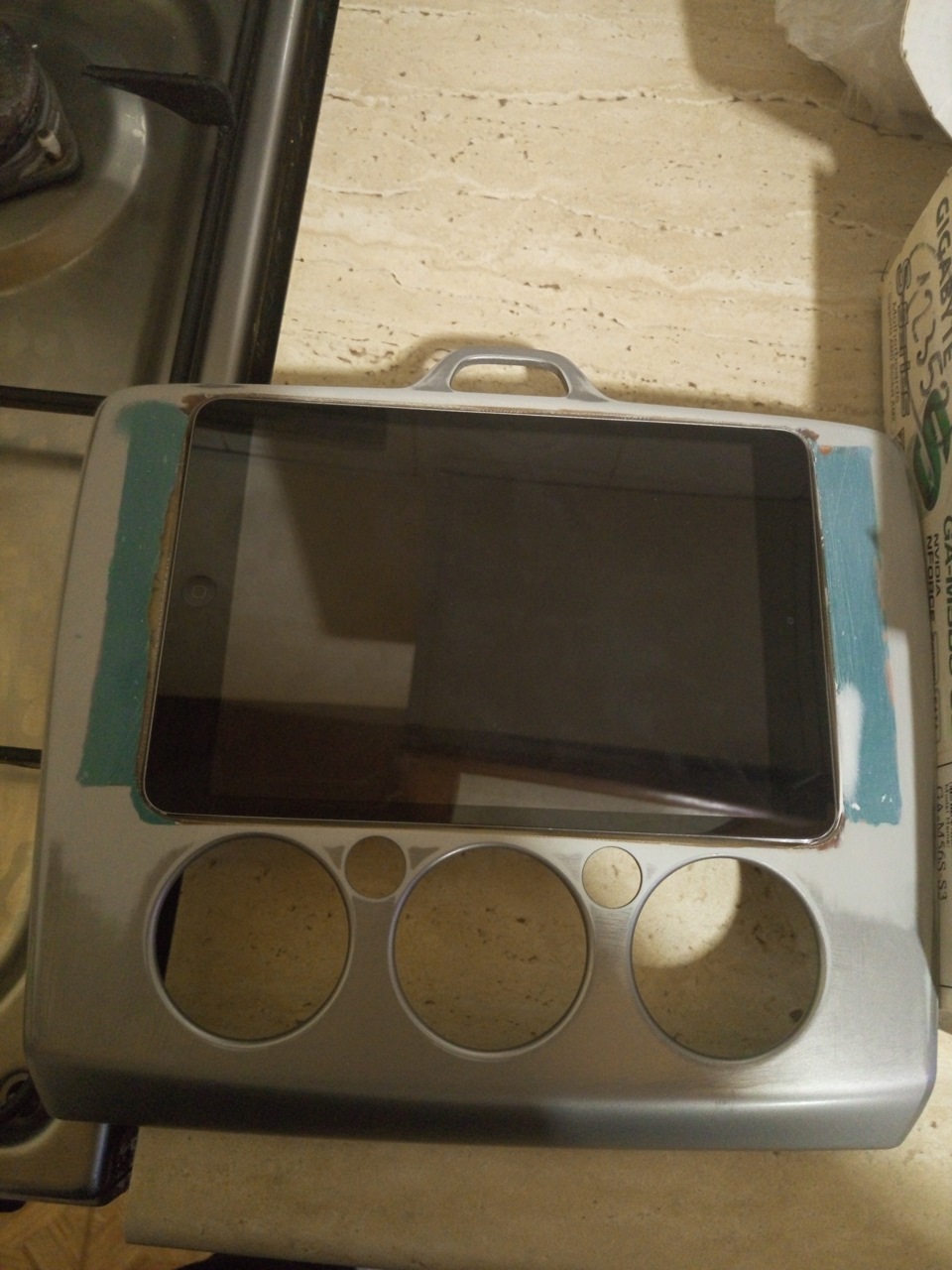

позже, уже дома примерил сам айпад в его новое законное место
конечно не терпится все собрать, но всему свое время, для начала нужно все подключить, проверить и только потом финишная прямая

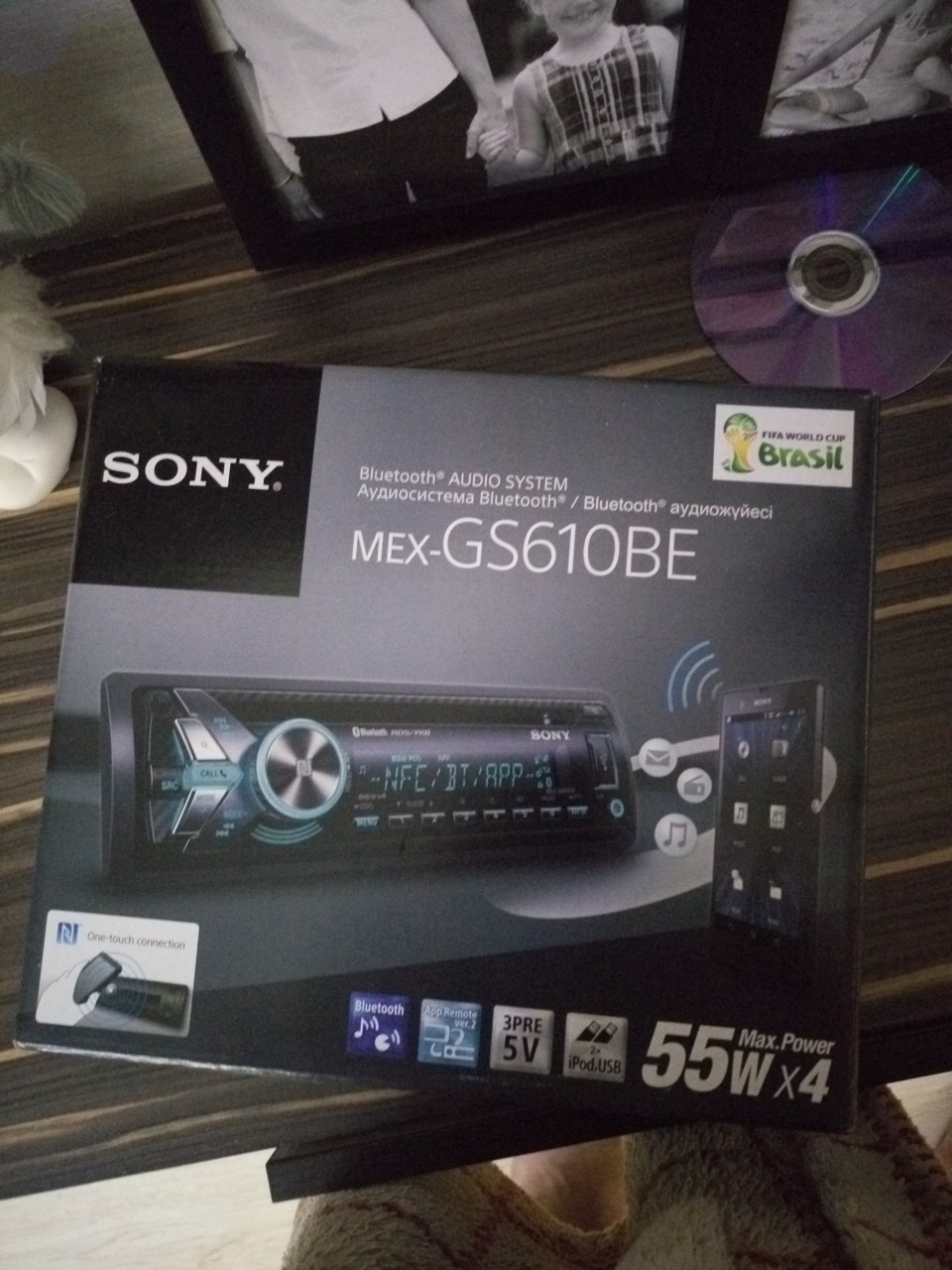

в качестве головы имеем вот такую штуковину
переходник под антенну и адаптер чтоб подружить проводку машины с магнитолой были приобретены заранее
привел в порядок все провода в панели, был небольшой бардак после установки аккустики с кроссоверами, которые спрятаны за панелью, теперь все пропаял, проблем не будет
сейчас гоняю вот в таком виде, проверить чтоб все работало как надо, подсветка на магнитоле меняется на какую угодно, в глаза бросаться ничего не будет=)
Сейчас в процессе переделка родного джойстика под новую соньку, в дальнейшем панелька от магнитолы переедет вниз, где раньше был открывающийся ящичек — приходится жертвовать, звук очень радует после родной головы, ну а функционал айпада соединенного с музыкой в машине выше всех похвал, интересно сделана программа SONY APP REMOTE настройки прямо на экране планшета
Встраиваю iPad — Часть первая
Так получилось, что три года назад я основательно подсел на «яблочную» технику, и в голову все чаще начали лезть мысли об использовании устройств Apple в автомобиле. Наиболее серьезной проблемой для меня до недавнего времени было отсутствие навигационных программ с нормальным покрытием России, но прогресс не стоит на месте…
Итак, наш Honda Element. Почти год мы катались со встроенным компьютером на базе нетбука Acer AspireOne, мелкие глюки и долгое время загрузки которого успели порядком надоесть.
Сперва я решил подключить свой iPhone 3GS 32Gb к бортовой сети. Разбираю центральную консоль, примерно размечаю местоположение проводов и дремелем прорезаю небольшие отверстия для них.
Первоначально в качестве док-станции использовался стандартный 3G-док, который я приклеил на двухсторонний скотч (позже он будет заменен). К нему протянуты питание и аудиопровод.
За питание iPhone отвечает обычная автомобильная зарядка с USB-портом, выдающая ток силой 0,5 ампер.

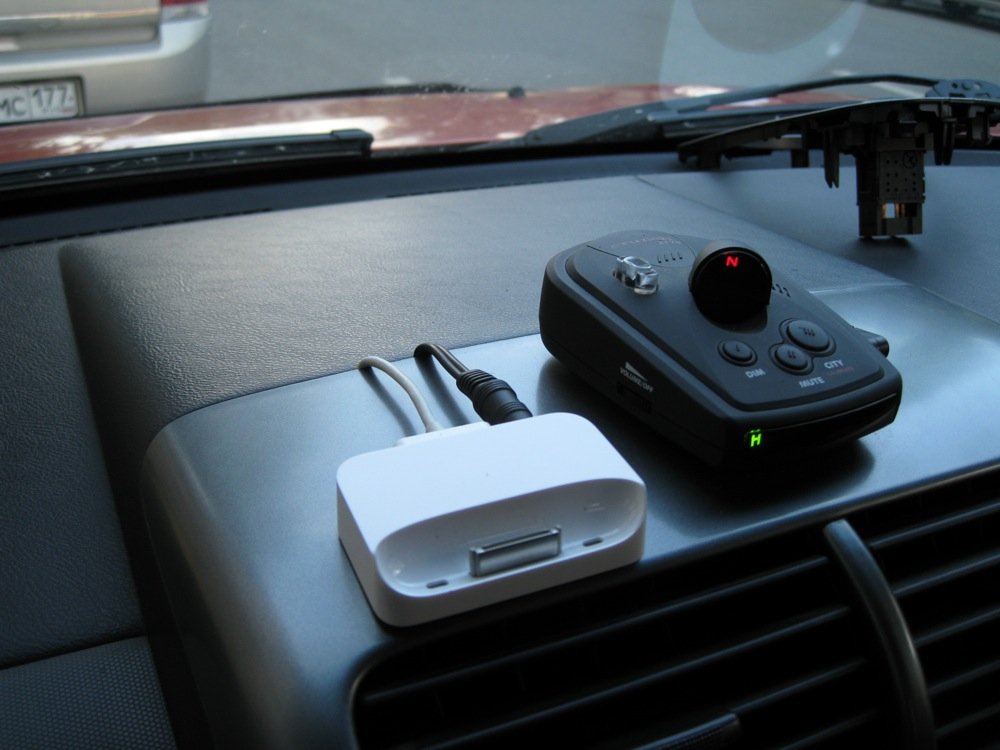

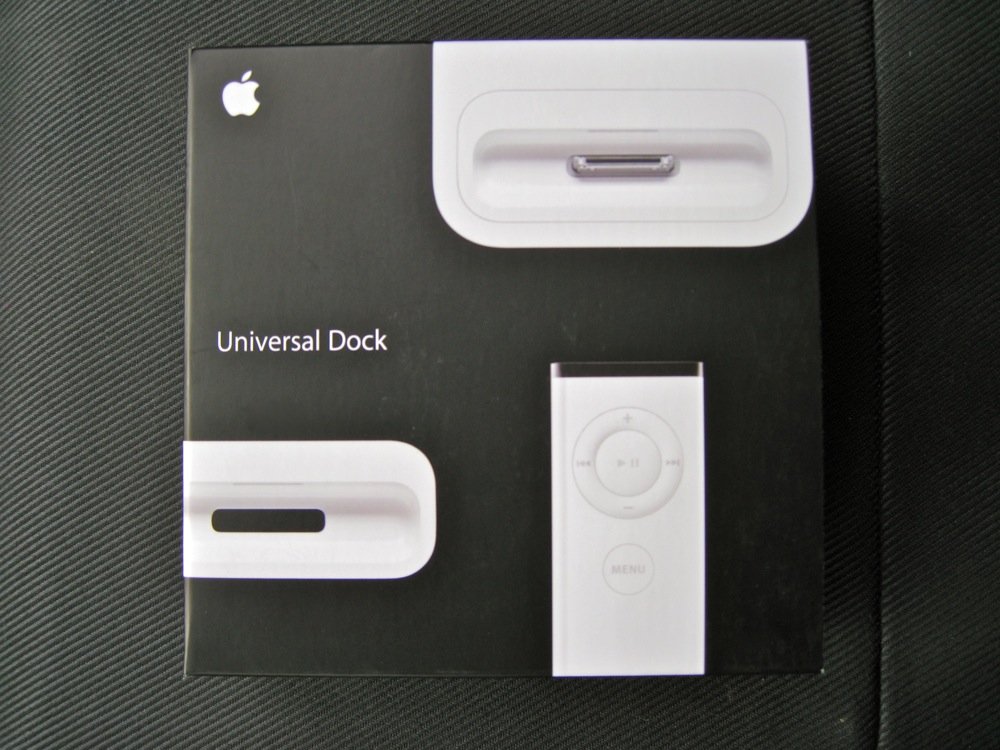

Потом я купил два Apple Universal Dock.
В коробочке находится сама док-станция с набором насадок для подключения различных яблочных плееров, а также ИК-пульт дистанционного управления. Хорошая вещь, в общем.

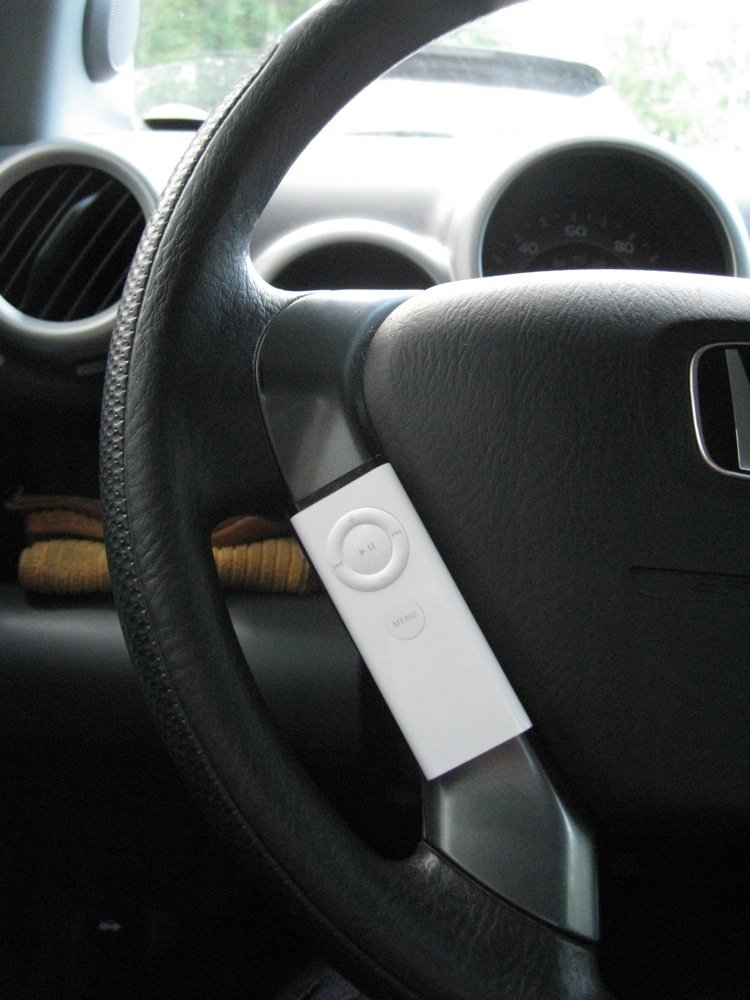

Пульт успешно расположился на пластике рулевого колеса (очень удобно нажимать на кнопки). Двухсторонний скотч рулит!

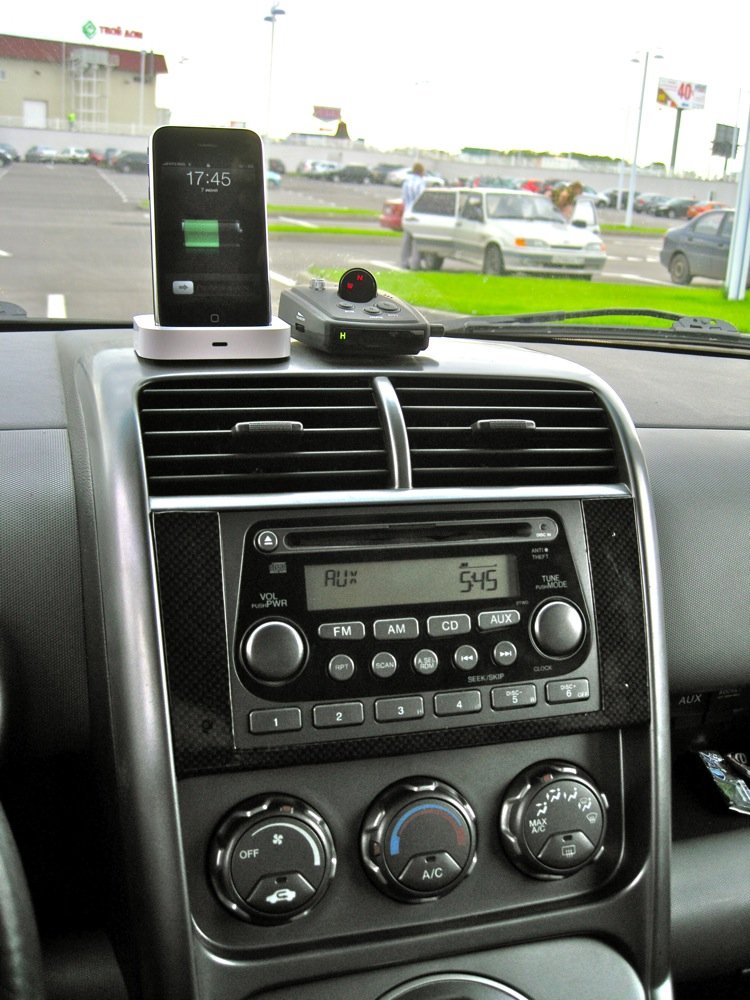

Ну и первое испытание iPhone в моей машине! Все замечательно работает, аппарат заряжается и проигрывает музыку через штатную магнитолу.
Но на этом я, понятное дело, не остановился. Наконец-то в мои руки попал iPad 3G 64Gb! Давненько я этого ждал!

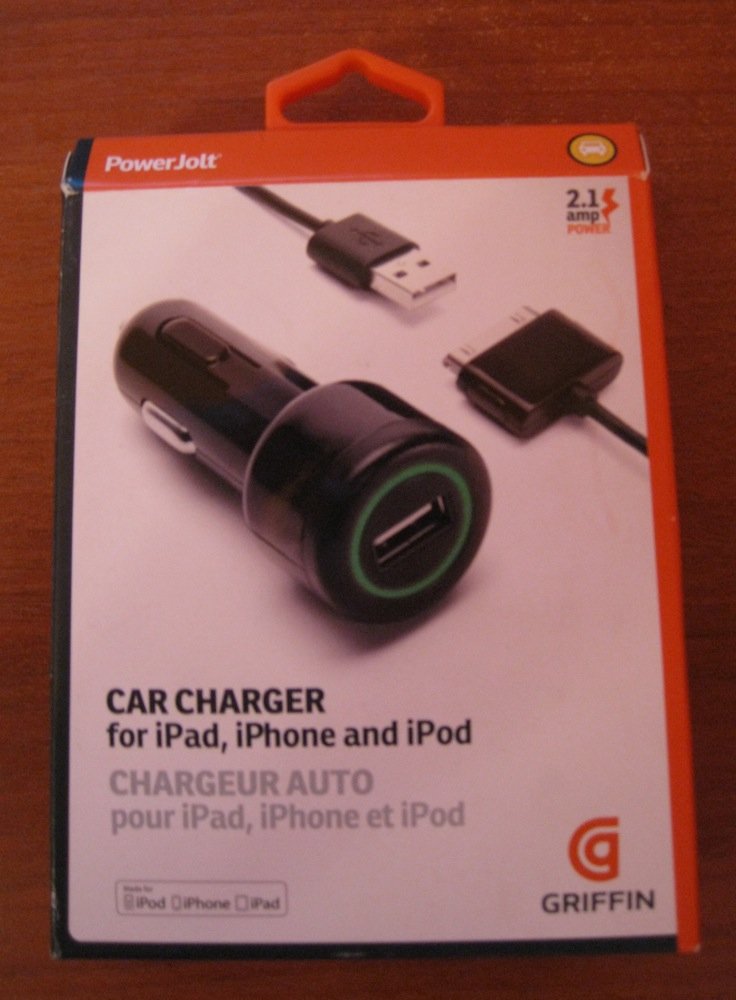

Далее на очереди была зарядка Griffin PowerJolt Car Charger, которая выдает ток силой 2,1 ампер, достаточный для планшетника.
Долго искал подходящий материал для изготовления рамки-держателя Айпада, и в конце-концов нашел в Комусе такой вот «стаканчик» из оргстекла для буклетов по цене около 100 рублей.
Начинаем резать. Дремель — незаменимая вещь!
Вот как примерно это будет выглядеть.

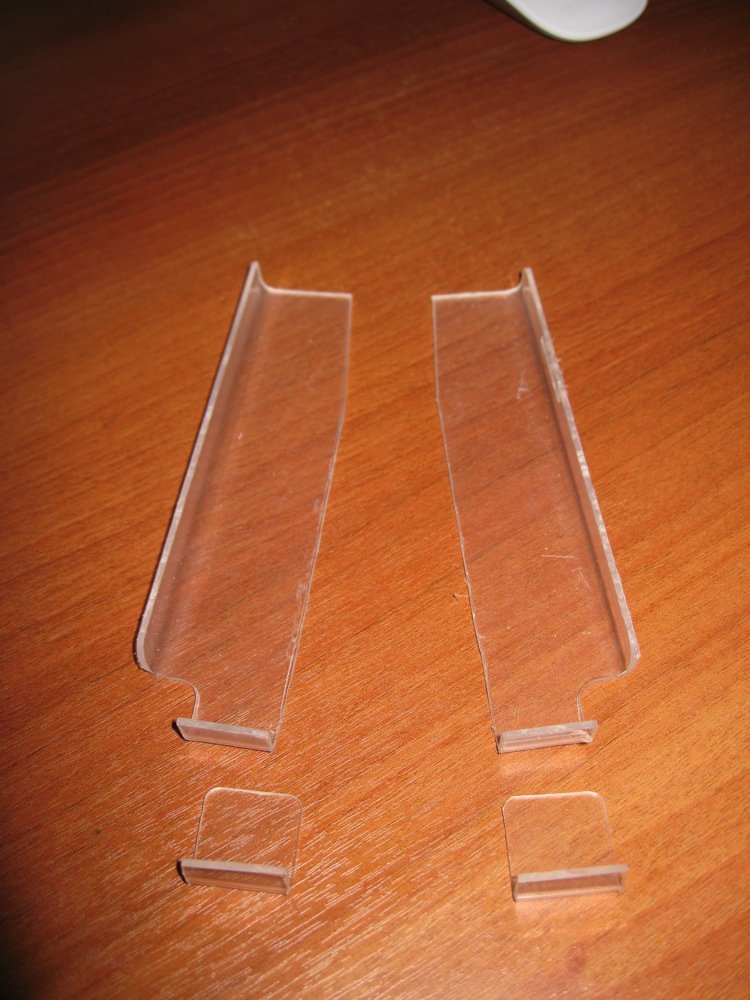

Полчаса работы Cmd+C, Cmd+V — и левая часть с уголком тоже готовы!

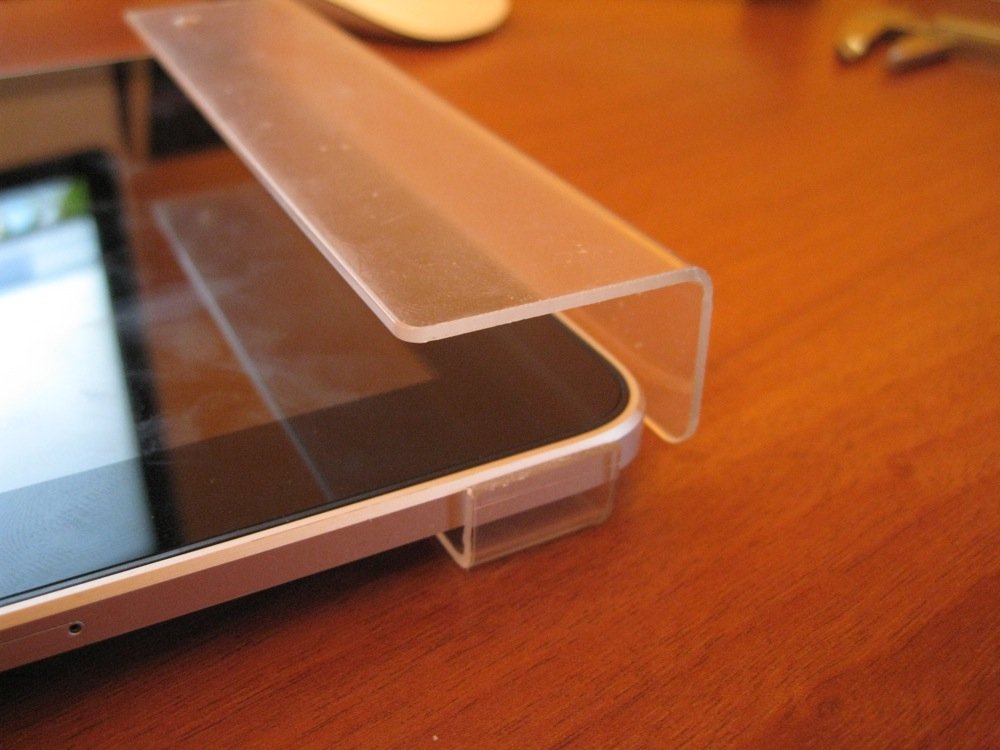

Далее надо было очень точно закрепить их на Айпаде, чтобы определиться с размерами. Так как корпус планшетника сзади округлый, а не плоский — пришлось воспользоваться кусками изоленты для фиксации.

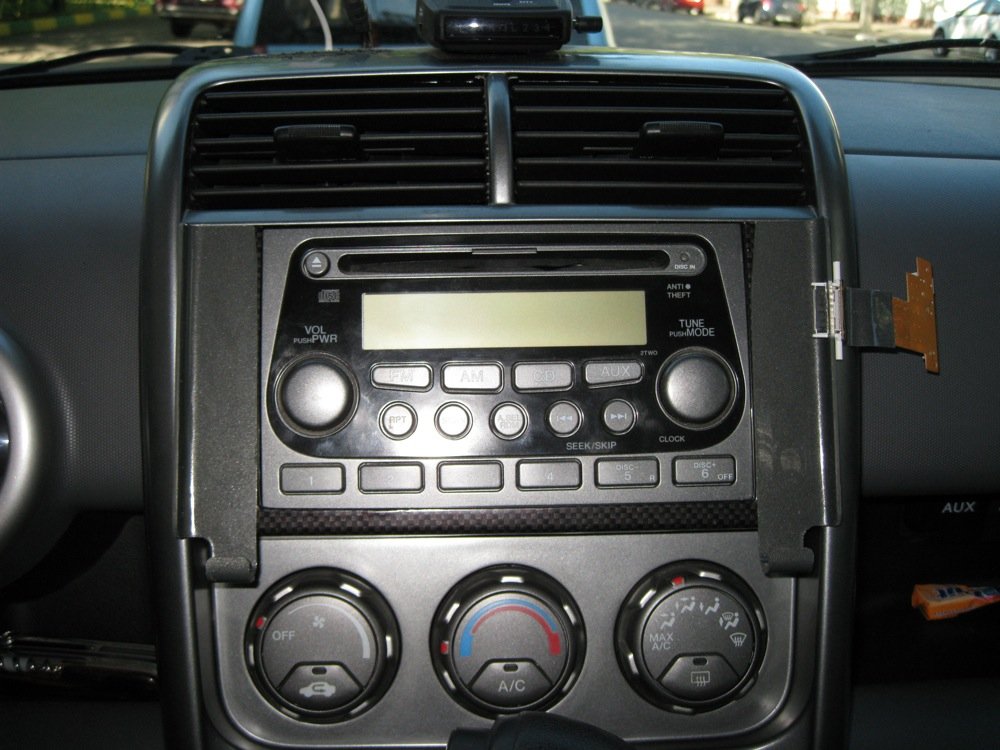

Примеряемся к штатной рамке вокруг магнитолы Элемента.
Ножом отмечаю излишки оргстекла, после чего отрезаю их дремелем.

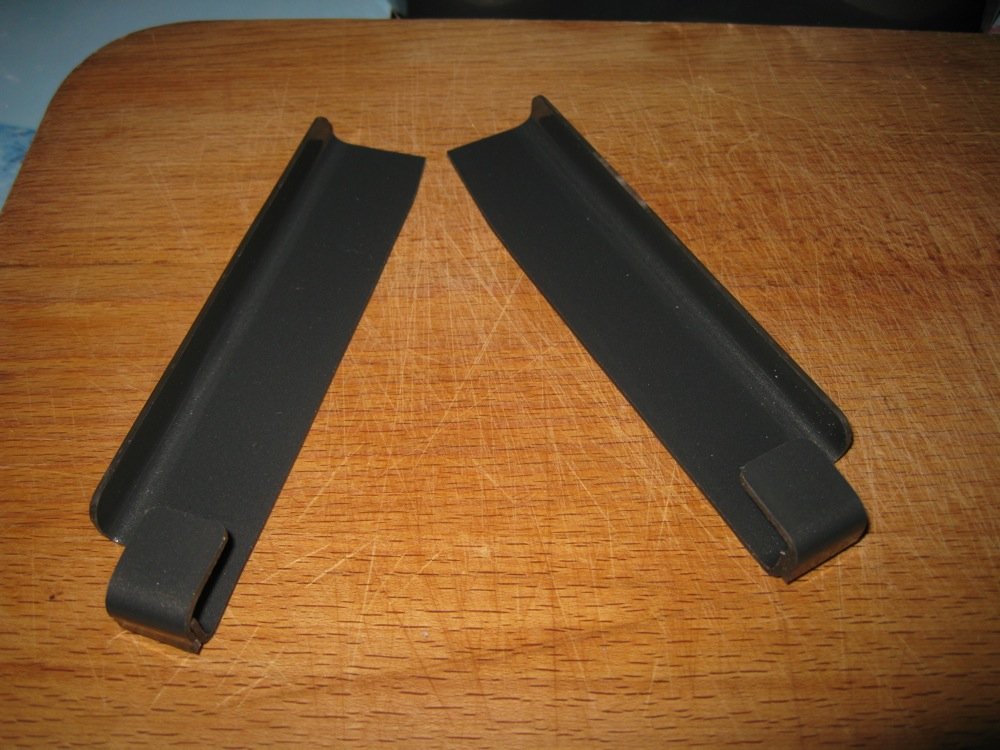

Обрабатываю все края наждачкой, чтобы нигде не было никаких заусенцев, после чего покрываю оргстекло серой виниловой пленкой под цвет салона авто.
Двухсторонним скотчем закрепляю держатели на рамке магнитолы — и самодельный Док практически готов!
Размещаем все под обшивкой (с целым креплением магнитолы сделать это не было возможным), для надежности фиксируем несколькими хомутами (в машине все же присутствуют тряска и вибрации). Подключаем провода звука и питания. Звук параллелим с Айфоновским при помощи обычных аудиотройников «тюльпан».

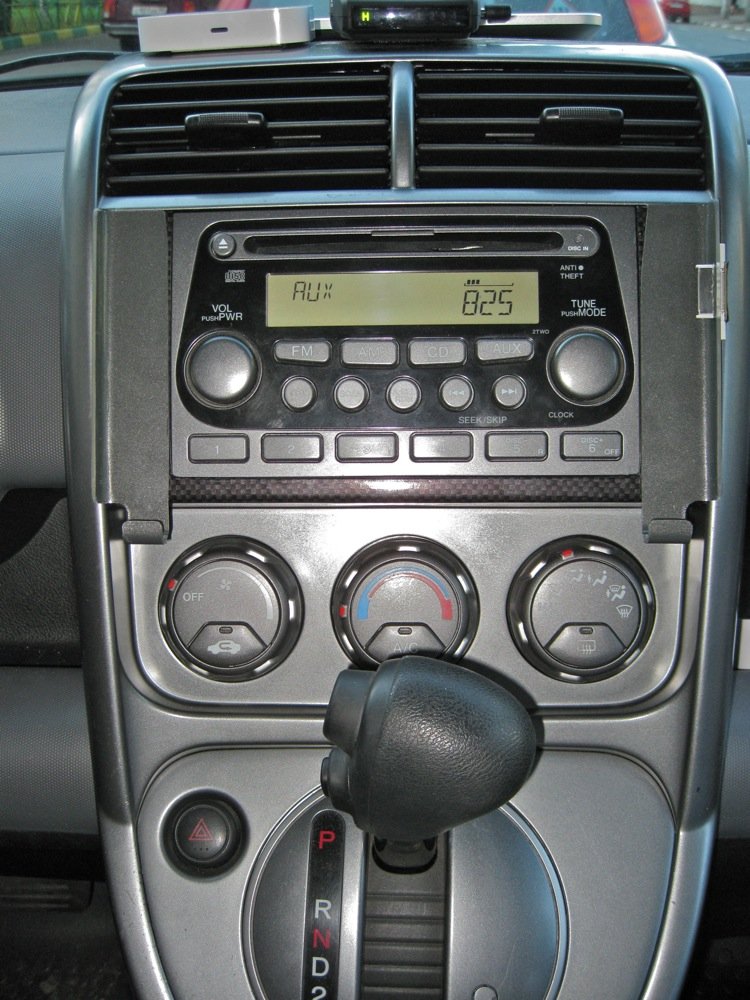

Ставим магнитолу и центральную консоль обратно. ИК-приемник скромно расположился в уголке, над ручками климата. Когда рамка от магнитолы на месте — то он практически незаметен, но при этом нормально ловит отраженный сигнал с пульта ДУ.

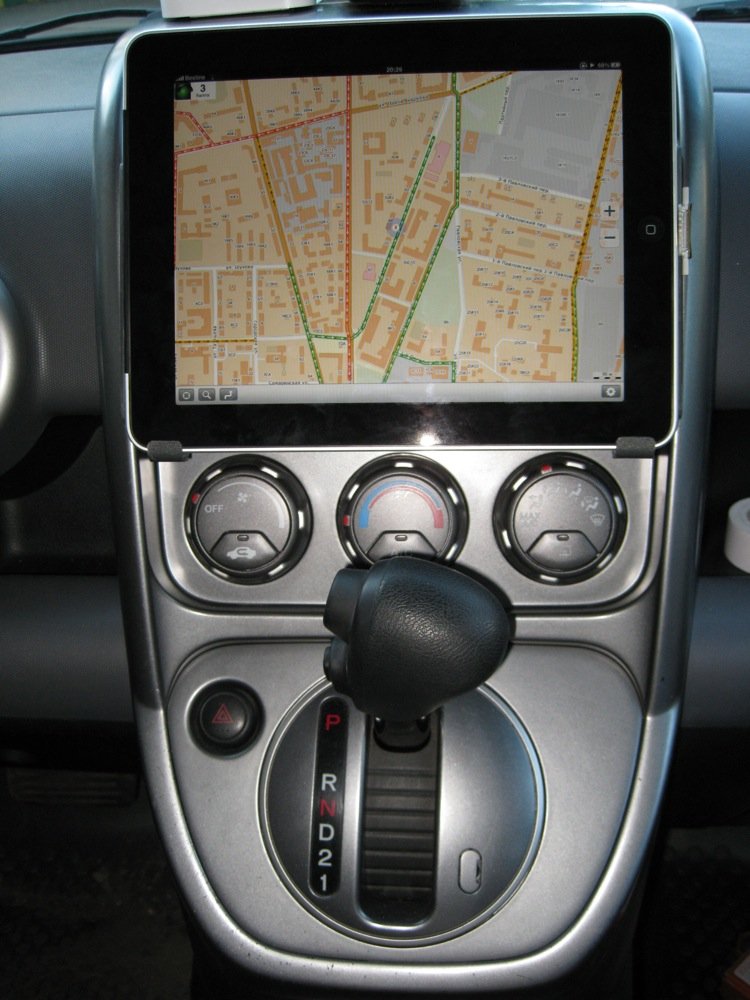

Итак, автомобильная док-станция готова, при этом функциональность штатной аудиосистемы машины полностью сохранена!
Подводя итоги.
iPhone & iPad установлены в машину, заряжаются от бортовой сети, их легко вставлять-вытаскивать, а звук при этом может идти с обоих устройств одновременно. Оба подключены к интернету через Wi-Fi, который ловится возле моего дома, а в пути — через GPRS. iPad управляется с рулевого колеса, либо же со второго пульта Apple Remote, который лежит в салоне. Все штатные системы авто (в том числе верхние воздуховоды на центральной консоли) сохранены, результатом инсталляции я очень доволен!
Ну а так как «лучше один раз увидеть» — то выкладываю видео:
Яблочный Элемент готов (почти)!
Ну, скажем, на тот момент он был готов полностью, но недавно я все переделал! А об этом — в следующей части рассказа!
#ipad_in_car — процесс в деталях. Фото.
Еще до покупки появилась мысль о том, что HR-V относится к классу автомобилей «Подходит для инсталла планшета» =))
Собственно, попробуем проверить.
— Приобретен HR-V с электронным блоком климата (с крутилками такой фокус не проканает)
— Приобретен 5-и летний опыт по вживлению планшетов в автомобили
— Приобретен планшет i-pad mini
— Приобретен материал и расходник.
В процессе изготовления кроется много хитростей и уловок, решить которые сможете только собственной смекалкой. А моё решение выглядит вот как:
— Планшет завернут в малярный скотч и зафиксирован на ровной поверхности.
— Из пластилина задана форма, в которой планшет способен смещаться и поворачиваться на угол, позволяющий вытащить его из будущего слота
— Ещё один слой скотча, змееобразный в вертикальном разрезе
— Тонкий слой карбоновой шпатлевки (та же задача, что и у гелькаута, но он обрабатывается чуть труднее)
— Слой стеклопластика.
— После затвердевания изымаем планшет и пластилин, получив точный слепок с необходимой полостью.
— Одновременно заливаем на ровной поверхности будущую «маску», заранее прочертив ручкой по скотчу контур планшета.
— Отрезаем «маску» и имеем 2 детали, которые сопрягаем между собой шпильками м-3.
Конструкция слота двухсоставная, поскольку планируется двухзонна покраска, переход которой допустим только путём разъединения деталей.
— Маску со шпильками вклеиваем в заранее отрезанную донорскую рамку.
— Заделываем проёмы стеклопластиком и доводим до нужных форм карбоновой и мягкой шпатлевкой (толстый слой однородной шпатлевки не есть хорошо. Так что шпатлевки минимум)
— Грунтуем изделия, красим, собирае, ахуе…удивляеся получившемуся крутому виду.
На первый взгляд всё просто, до определенного момента…
Терпение и труд, плюс немного смекалки и гора времени, а так же однажды убитый айпад — вот залог подобных изделий.
Ipad вместо штатной мультимедии, Hi-Fi в машине для удобства. Музыка
Всем привет, данная система стоит в машине уже около 2х лет, но особого отчета по ней не было. И частенько задавали вопросы «как это работает», на что сейчас сделаю небольшой бж с новой инфой.
Почему сделан таков выбор?
Разговаривая с очень «мудрым» человеком, призером по автозвуку по «качеству» именно по качеству, а не «давилову», я его попросил помочь мне с выбором музыки, критерии которой
1 это конечно небольшой бюджет в 60 т.р +-
2 естественно сам звук, давки не хотел, устал от предыдущей машины, аккуратный саб с номиналом 300-500, с хорошим качеством звучания динамики(что не хватало в прошлом)
3 самая проблема-головное устройство. Проблема потому что хорошая «голова» — процессорная голова, 1 дин ставить не хотел ввиду «стремного вида» остается карман пустой, который меня не устраивал. 2 дин голова стоит очень дорого, пролоджи и мистери понятно мимо.
По итогу, поступило такое предложение — Мол давай тебе замутим крутую фишку, купим вайфай в тачку, планшет и все запляшет как надо, я одну машину так делал одному «миллионеру», такая будет только у тебя и у него)))))
Круто, не стал разбиратся в подробностях, доверился ему и погнал покупать все по списку.
в кратце скажу, все «гранд зеро» и вроде одно из самых дорогих у этого производителя(могу ошибиться)
Hi-fi в машину. надо разобраться что это
apple airport — это что то типо обычного роутера, который раздает «вифи», с помощью которого можно управлять устройствами на «яблоке», чем и является купленный планшет.
Но! он идет для домашней сети, а чтоб он заработал в машине, нужно перепаять блок питания на 12в, заказал с «ебэй».
Принцип действия такой. Сигнал с устройства подается на «эту коробочку», и через «обычную» магнитолу в багажнике подается звук в динамики, вот и вся схема.
Ну и собственно как это выглядит
iPad вместо 2DIN магнитолы
Всем привет) Наконец то я забрал готовую рамку для iPad в свой Рио, вернее почти готовую, так как есть еще пару идей…
Как, из чего и какими трудами она изготавливалась, описывать не буду, это все сделает автор данного произведения Витя KALIGULA в своем блоге, за что ему огромнейшее спасибо!) Несколько фото процесса изготовления:
Итак, что мне понадобилось, чтобы вся эта система работала:
1. Магнитола Pioneer DEH-80PRS (14990 руб.) — Основа всего, именно магнитола отвечает за звук и за управление iPad, работу кнопок на руле и остального, практически топовая процессорная магнитола от Pioneer, для дальнейшего построения поканалки, взял именно ее даже не столько сколько из за процессора, сколько из за наличия сзади 2х портов USB и 2х тюльпанов на AUX + Bluetooth + идеальная работа с устройствами Apple, можно опять же купить что нибудь по проще, но связка таких разъемов на выходе есть только в ней. Знаю люди подключали iPad минуя магнитолу, используя AirPort напрямую к колонкам, но тогда я не представляю как связать между собой кнопки на руле с iPad-ом, что не очень удобно…
2. iPad Mini 3 128Gb Wi-Fi + Cellular (35990 руб.) — собственно виновник всех переделок, можно использовать любой миник любого поколения с любым объемом памяти, но так как я не люблю компромиссы, взял по максимуму. Имейте ввиду, что для корректной работы GPS Навигации, нужен миник ОБЯЗАТЕЛЬНО с 3G модулем, т.к. GPS стоит только в нем (мой предыдущий iPad Mini 2 Wi-Fi only отправился жене именно по этому 😉
3. ISO Переходник Carav 12-039 (450 руб.) — Обычный переходник Rio/Solaris для магнитолы, ДОПОЛНЕННЫЙ связкой USB+AUX, для работоспособности нижних портов в машине, чтобы не остаться без музыки если забыл/не взял с собой iPad
4. Универсальный обучаемый интерфейс Zexma MFD207UN-DIP (2500 руб.) — незаменимое средство дружбы резистивных кнопок на руле практически с любой магнитолой, т.к. звук и треки переключаются с магнитолы, подключаем согласно простой инструкции и радуемся =)
5. Кабель USB Lightning от Belkin (1000 руб.) — Можно использовать любой сертифицированный кабель, кроме стандартного белого от Apple, т.к. они очень быстро изнашиваются
6. Пара б/у рамок 1DIN от младших комплектаций RIO для экспериментов (2000 руб.)
7. И конечно же, прямые руки умного человека (чего в магазине не купишь), который может создать такую рамку =)
iPad вставляется справа как в салазки, в левой части выступает Lightning кабель, по которому передается звук, осуществляется управление громкостью и треками магнитолой и зарядка айпада.
Кнопка выключения остается справа, при желании можно выключить экран чтоб не мозолил глаза, например ночью) Снаружи рамка обтянута кожзамом, внутри китайская гавно-алькантара, чтоб не царапать iPad при установке, есть идея отдать рамку на растерзание в ателье, чтоб подобрали кожу как на козырьке, алькантару заменили на хорошую Итальянскую и сделали красивую строчку, тогда будет выглядеть все как родное и проект можно будет считать закрытым)
Теперь собственно для чего все это делалось, и почему просто не купить и не поставить что нибудь из 2DIN магнитол:
1. Экран: с дисплеем iPad мало что сравниться, никогда ни в одной магнитоле не будет такого шикарно экрана как у iPad, это просто не выгодно…
2. Тачскрин: опять же удобство использования, экран четко и быстро реагирует на жесты и нажатия, чего не скажешь об любых магнитолах, особенно о китайском 2х диновом шлаке…
3. Объем памяти: 128Gb хватит думаю любому меломану на его коллекцию + можно закачать кучу клипов и мультиков для детей)
4. Навигация: тут все просто, ставишь программу на свои вкус и цвет и пользуешься, опять же все обновляется автоматом благодаря эко-системе Apple
5. Эко-система Apple: сколько приложений и игр есть для iPad? Миллион? Пару миллионов? И все это в машине на расстоянии вытянутой руки. Не нравиться стандартное приложение Музыка? Качай что душе угодно из сотен плееров и пользуйся на здоровье) Тоже про видео и навигацию
6. Хочешь бортовой компьютер? OBD сканер отлично дружит с iPad + опять же разнообразный софт на выбор
7. Bluetooth: которого не было в моей комплектации, теперь можно звонить с телефона, или подключить iPad по Bluetooth и звонить по Face Time 😉
8. Apple придумала CarPlay, чтоб такие как я не мучились, но вот только самая дешевая 2DIN магнитола с поддержкой CarPlay стоит от 40К, что уже совсем не интересно, а с учетом того что iPad у меня и так был, моя задумка получилась намного дешевле и интересней, чем готовые варианты, при желании все это можно осуществить намного дешевле =)
Из минусов обнаружил пока только два:
1. При температуре от 30 и выше жары, вся эта связка очень сильно греется, в основном из за того, что Pioneer та еще печка и сам по себе раскаляется очень сильно, а айпад ко всему еще и мешает вентиляции, в пиковую жару езжу без него…
2. При подключенном айпаде не работает соответственно ИК пульт от Пионера, т.к. ИК приемник тупо закрыт))
