Соединение проводов в авто: пайка, скрутка, обжим?

Этот вопрос посещает, пожалуй, каждого, кто впервые сталкивается с задачей самостоятельного дооснащения своего любимца всякой, полезной для авто, всячиной.
Я не был исключением, и прежде чем шаловливыми ручками лезть свеженький продукт немецкого автопрома, решил основательно подготовиться, дабы не кусать потом локти.
Основные требования к соединениям я бы обозначил следующие:
— физическая прочность;
— электрическая надежность (низкое сопротивление);
— во многих случаях герметичность.
Рассмотрим по порядку основные варианты:
Пайка
Главная проблема здесь — активное окисление соединения в условиях уличной эксплуатации, что в конце концов приводит к разрушению соединения. Конечно, можно защитить соединение, но в этом случае затраты времени и сил будут неоправданно большими. К тому же, концерн VAG официально запрещает использование пайки при ремонте. На изображении ниже:
1. Официальное руководство по ремонту ElsaWin для автомобилей VAG группы
2. Программа для саморазвития для механиков автомобилей всё той же VAG группы SSP-91
3. Указание для службы сервиса по установке дополнительных электрических аксессуаров TPI 2028026

Отбрасываем этот способ соединения и идем дальше.

Дополнение 1:
В каментах многие защищают пайку как вид соединения.
Вынужден пояснить: я не против этого соединения. Если его правильно выполнить, скорее всего оно переживет автомобиль. НО — далеко не у каждого хватит знаний и опыта для этого! Да и для опытного человека пляски с паяльником под торпедой — весьма сомнительное удовольствие. Именно поэтому я читателям не советую этот метод.

Дополнение 2:
Если вы в своих силах уверены и намерены пользоваться именно пайкой, то вот вам рецепт от FirstHant :
Если нужно качественное, надежное и долговременное соединение-
— провода зачищаем и правильно скручиваем
— качественно пропаиваем. (паяльники на 12 вольт — не редкость, как и преобразователи 12-220)
— удаляем остатки флюса
— соединение промазываем специальным полиуретановым или цапон-лаком
— затягиваем в термоусадку
— фиксируем соединение с двух сторон

Дополнение:
В каментах FirstHant отлично расписал процесс изготовления правильной скрутки:
если правильно делать — зачищать на пару сантиметров, провода скрещивать, отступив 5 мм от изоляции и зачищенный конец наматывать плотно, виток к витку на другой провод, т.е. от места «скрещивания» до изоляции. Такая скрутка механически прочная, растянуть ее невозможно — только оборвать провод. Провода обязательно должны быть из одинаковых металлов. Для защиты от окисления можно смазать густой смазкой, без фанатизма.
Зачищать лучше специальной приспособой, типа такой www.chipdip.ru/product/ht-766-tl-766/. Сила сжатия регулируется, в зависимости от прочности изоляции.
Наружные соединения защищать изолентой нельзя! Собирается под ней влага, уходит плохо, соединение быстро разрушается.

Обжим
Важное замечание: практически все производители рекомендуют именно обжим в качестве основного способа соединения проводов при ремонте, VAG группа — в том числе (с применением оригинальных соединительных муфт — о них ниже).
Плюсы:
— простота соединения;
— физическая прочность соединения;
— при использовании особых муфт — изоляция+герметизация одним действием без использования дополнительных материалов.
Минусы:
— оригинальный провод придется резать;
— необходим кримпер — специфический (хоть и не сильно дорогой) инструмент;
— оригинальные муфты хоть и очень хороши, но дОроги — стольник за штуку +/- (благо, теперь есть аналоги).
К этой же категории отнесу прокалывающие ответвительные зажимы. О них дальше.

Долго для меня было загадкой, как выполняются штатно соединения нескольких проводов внутри жгута. Выглядит такое соединение вот так:

И вот недавно наткнулся на видео, как это работает:

Так или иначе, очевидно, что «на коленке» повторить такое соединение не получится, поэтому продолжаем.

Процесс соединения проводов обжимом
Для соединения используются муфты. Вот они:

Муфты бывают изолированные и неизолированные. Будем использовать изолированные.
Изолированные бывают как минимум двух видов: с пластиковой изоляцией (доступны повсеместно за копейки) и с термоусаживаемой изоляцией.
Особенность её в том, что снаружи термоусадка, а внутри слой клея-герметика. Сначала зажимаем, потом усаживаем до выступания с торцов муфты клея. Соединение получается надежным, изолированным и герметичным. Такие муфты поставляются в оригинале VAG-ом, на них маркировка производителя DuraSeal.
000 979 940 — Муфта соединительная для проводов от 0,35 до 0,5 кв.мм
000 979 941 — Муфта соединительная для проводов от 0,5 до 1,0 кв.мм
000 979 942 — Муфта соединительная для проводов от 1,5 до 2,5 кв.мм

Дополнение 0:
Для подключения к проводке есть еще один способ, позволяющий полностью сохранить оригинальную проводку, но требующий инструмента. Он будет описан в конце статьи.

Дополнение 1:
С удивлением для себя обнаружил, что есть аналоги от боша, причем намного дешевле VAGа!
Bosch 1 987 532 035 — 0,5-1,0мм
Bosch 1 987 532 000 — 0,5-1,5мм
Bosch 1 987 532 001 — 1,5-2,5мм
Bosch 1 987 532 002 — 4,0-6,0мм

Дополнение 2:
Не так давно наши китайские друзья научились делать аналогичные вещи. Заказать можно, например, вот тут. Ценник, не очень китайский, но в РАЗЫ дешевле оригинала. Герметика внутри чуть меньше, чем в оригинале, но в целом работают как надо. Маст хэв)

Кримпер (он же пресс-клещи) нужен с насадкой «под изолированные наконечники» (если покупать, то лучше брать с трещеткой для фиксирования на определенном моменте зажима — несколько упрощает манипуляции).
Постановка задачи:

Источник

Соединение проводов в автомобиле. Соединители.

В электротехнике для соединения или подсоединения проводов существует куча различных клемм и соединителей. Рассказывать обо всех, так клава сотрется. Поэтому, немного о наиболее часто применяемых в автомобиле.
Если просто необходимо соединить пару проводов и сделать соединение разборным, то достаточно взять подходящие по габаритам и конструкции клеммы, обжать в клеммах провода и поженить “папу” с “мамой”.

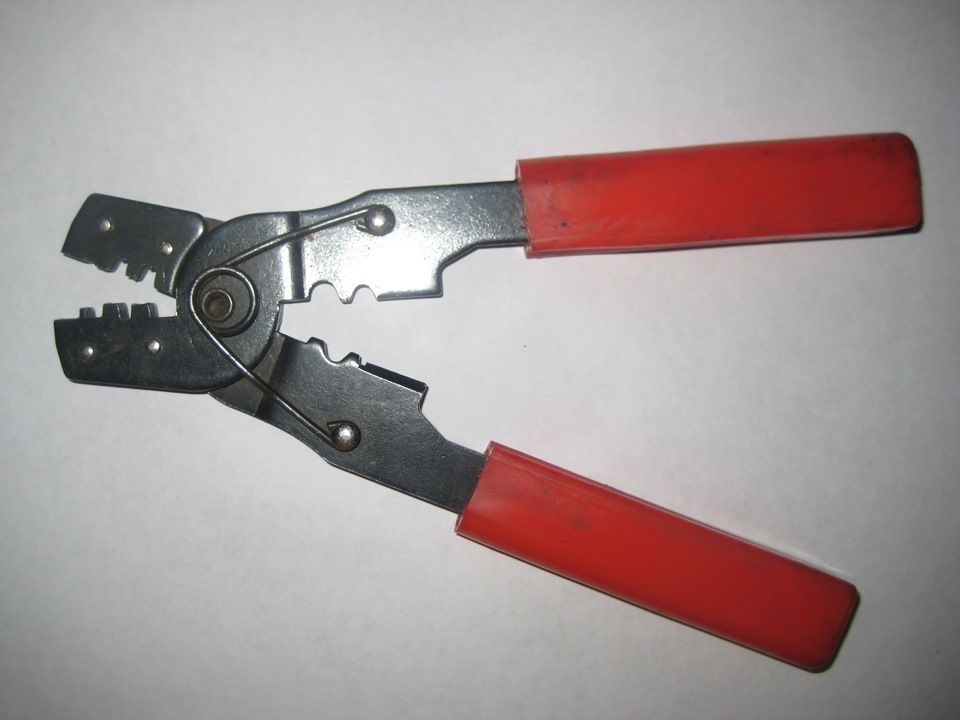

В том же Китае за недорого можно купить специальный инструмент для обжима контактов и наконечников, по-научному – кримпер. Цена кримпера пляшет в пределах 10-20$ (здесь речь не идет о профессиональном инструменте для авто и электро мастерских).

После небольшой тренировки можно получить вполне удовлетворительный результат:

Если же предстоит разовая работа по обжиму клемм, то покупать кримпер смысла нет. Вполне надежно можно обжать клеммы и при помощи бокорезов либо иного подобного инструмента (4 и 5 контакты на фото выше). В данном конкретном случае использовал затупившиеся от постоянной работы бокорезы.

Так же в продаже есть различных диаметров соединители для обжима проводов в виде медной трубки с покрытием. Дополнительно соединители могут быть уже одеты в термоусадочную трубку.
Соединить можно как два, так и большее количество проводов в одном месте:

Для обжима используется специально предназначенные для такого вида соединений кримперы, либо можно воспользоваться вот таким нехитрым инструментом:

Опять-таки такой вид соединения проводов требует защиты от влаги и соприкосновения с другими проводниками электричества.
Лично мне данный вид соединения не нравиться по разным причинам и его использую очень редко.

Довольно хорошее соединение проводов можно получить при помощи наконечника ножевой клеммы, как соединяя пару проводов вместе, так и подсоединяя провод к штатной проводке автомобиля.
Очищается от изоляции небольшой участок провода, к которому будет выполнено подсоединение, и используется подходящего размера ножевая клемма, у которой необходимо отрезать хвостовик (на фото линия реза показана красной штриховой линией):

Далее следует обжим кримпером, бокорезами или еще чем ни будь, не забывая про гидро и электро изоляцию.

И в завершение рассказа о соединителях остановлюсь еще на одном, так называемом скотчлоке.
Штуковина занятная и предназначена для быстрого соединения двух проводов:

На первый взгляд все выглядит респектабельно:

А вот так все выглядит после вскрытия:

Часть жил у красного провода (1,5 мм кв.) повреждена, а у желтого-зеленого провода (0,75 мм кв.) даже не прорезана изоляция. Это произошло из-за того, что у скотчлоков есть своя размерная линейка для соединения проводов в зависимости от площади сечения проводника. Различаются такие скотчлоки по цвету. Если типоразмер скотчлока подобран неправильно, то тут будет либо недорез проводников, что плохо, либо перерез проводника, что не допустимо. Ну, и данный соединитель предназначен для соединения двух проводов только одного и того же сечения.
Чем еще плохо такое соединение, так это невозможностью выполнить защиту мест соединения проводов от влаги. Поэтому, такие китайские штучки в автомобиле лучше не применять.

Источник

Соединение проводов по Фэншуй…

В авто с возрастом не редко можно встретить проблемы с проводкой, а именно повреждение изоляции, перебитый провод и т.п.
Вот и я просматривая косу в моторном обнаружил такую бяку

Первым движением было желание обернуть изолентой, потом разрезать (провода то надломленны) скрутить и одеть термоусадку. Но нет! Пан має час та натхнення!
Вспоминаем что провода можно и нужно соединять обжимкой.
Для этого нам потребуются наконечники для проводов можно брать без изоляции можно с изоляцией (её придётся снять, срезается ножом) Бывают разного диаметра, под разные провода. Для начала нужно брать по диаметру изоляции что бы можно было сдвинуть в сторону, потом брать по диаметру двух проводов (нужна сноровка в одевании) дальше будет понятно.

показывать буду на «учебных» проводах
Итак нужно соединить

зачищаем по длине трубки, провода не скручиваем (стандартное движение сразу прокрутить провод)

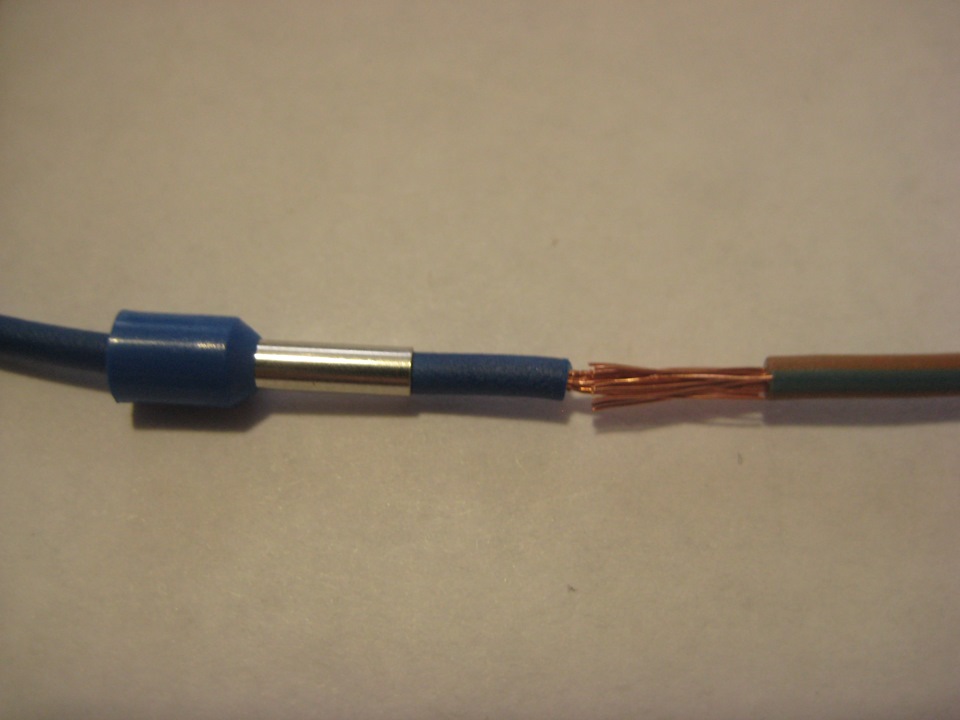

теперь на один провод одеваем трубочку второй как бы вставляем провод в провод

Трубочка с изоляцией просто под рукой не было зачищенной

вот зачем трубочка по диаметру изоляции, когда приловчиться можно делать и так

точно по диаметру изоляции. Теперь всё обжимаем. У меня есть обжимка но можно и плоскогубцами

Да незабываем одеть на провод кусочек термоусадки.
Теперь вернёмся к датчику скорости…

Источник

Как соединить провода в автомобиле без скрутки?

Как лучше соединять провода в авто: скрутка, пайка, сварка или обжимка?

При работе с электрикой автомобиля, например, вовремя ремонта или дополнения каким-либо устройством, часто приходится заниматься соединением проводов. Обычно, нет возможности сделать соединение контактов стандартным заводским способом «мама/папа», и приходится прибегать к другим методам. Способов довольно много и у каждого есть как свои достоинства, так и недостатки.

Плюсы и минусы скрутки проводов в авто

Проще всего соединить провода путём их скручивания. Это быстро и не потребуется никаких инструментов, помимо ножа для зачистки изоляционного слоя. При необходимости скрученные контакты очень легко разрываются без каких-либо приспособлений.

Недостаток скруток заключается в низкой надёжности, а также возможного нарушения контакта. При таком способе повышается риск окисления, что может привести к нестабильной работе запитанного потребителя.

Скрутку в автомобильной электрике не рекомендуется применять в цепях высокого тока. Например, для запитывания головного освещения или подключения противотуманных фонарей. Но она вполне сгодится для слаботочных цепей. Светодиодная подсветка вполне может состоять из скрученных соединений.

Надёжная скрутка делается путём переплетения распушенных кончиков в одно целое. Таким образом, обеспечивается хороший контакт между двумя проводниками.

Плюсы и минусы пайки проводов в авто

В большинстве работ с электрикой, пайка может оказаться очень надёжным соединением, но в автомобилях её рекомендуется не применять. Это связано с тем, что спаянный контакт подвержен окислению, что спровоцирует стремительное разрушение соединения. Паянное соединение не имеет гибкости и при минимальном физическом воздействии контакты, которые подгнили, распадутся.

Портится не сама пайка. Слабые места такого соединения находятся между изоляционным слоем провода и самой пайкой. Тут будет происходить окисление, которое спровоцирует надлом.

Также к отрицательным моментам стоит отнести неудобство такого способа. Пытаться спаять контакты под торпедо, где и примитивную скрутку не всегда можно нормально сделать, очень неудобно.

Надёжного паянного соединения можно добиться покрыв скрутку припоем и покрыв соединение специальным лаком, который будет препятствовать окислению.

Плюсы и минусы сварки проводов в авто

Сварка проводов в автомобиле отличается большой надёжностью и долговечностью. В заводских условиях сварку контактов используют для создания надёжного соединения с «массой» автомобиля, а также в некоторые плюсовые контакты объединяются воедино с помощью сварки. Неоспоримым достоинством является то, что сварное соединение имеет минимальное сопротивление.

Тем не менее применять её в ремонтных целях очень дорого и часто неудобно.

Плюсы и минусы обжимки проводов в авто

Всеми производителями автомобилей рекомендовано при ремонте электрики использовать именно обжим. Это популярный способ, у которого есть масса преимуществ:

Из недостатков можно выделить только то, что придётся купить специальный инструмент — кримпер. Несмотря на то, что некоторые муфты имеют полимерную изоляцию, рекомендуется дополнять соединение термоусадкой.

В завершении темы стоит напомнить, что независимо от выбранного способа важно соблюдать технику безопасности при работе с электропроводкой автомобиля. При ремонте нужно обязательно отключать аккумуляторную батарею. Все плюсовые контакты должны иметь надёжную изоляцию. В противном случае может произойти короткое замыкание, которое вызовет пожар.

соединение проводов в автомобиле

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую. Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально. 😉

Пайка или скрутка? Особенности ремонта автомобильной проводки глазами профессионального электрика

Греть машину зимой или нет, убивает ли газ моторы, паять провода или скручивать – кажется, некоторые вопросы автомобилистов настолько же вечные и “холиварные”, как тема о появлении яйца и курицы. И чем ближе сезон, тем ожесточеннее идут споры, которым не видно конца.

Как, например, быть, если от возраста и повышенной влажности проводка «сдалась» окончательно? Об этом мы спросили опытного мастера-диагноста Дмитрия, чей многолетний стаж работы позволяет делать кое-какие выводы.

– Почему вообще провода выходят из строя?

­– Если говорить о естественных факторах, то причинами становится влага и разрушение изоляции из-за агрессивной среды либо просто в силу возраста. Реже можно встретить не самые удачные заводские решения по прокладке проводки. Искусственных причин больше, но все они сводятся либо к некачественно проведенному вмешательству в проводку, либо к нарушению ее укладки и последующим из-за этого повреждениям.

Самое крепкое и надежное соединение – это сварка. Она встречается в силовых цепях, когда иначе никак. Довольно часто в заводских соединениях в ход идет обжимка. Это тоже достаточно надежный способ, но не без своих недостатков. К примеру, обжимка тонких «пинов» часто страдает от влаги.

При этом тот же VAG в качестве способа ремонта проводки предлагает использовать именно обжимку. У них есть даже специальные комплекты с гильзами и термоусадочными трубками. Более того, все те же ремонтные наборы могут содержать гильзы с пастой для пайки внутри. При нагревании термоусадки эта паста дополнительно спаяет соединение.

Но все же моя главная претензия к устройству проводки в авто – отсутствие пайки за редкими исключениями. Ранее мне доводилось работать с авиационным оборудованием – там везде применяется именно она.

– И тут мы переходим к тому самому вечному вопросу.

– Пайка и скрутка остаются самыми популярными способами ремонта проводки. Каждый мастер сам ставит точку в этом вопросе – к какой-то договоренности прийти не удалось и вряд ли удастся.

В своей практике я предпочитаю пайку. Использование скруток допускаю только в тех случаях, когда ремонт нужен «здесь и сейчас». Скрутки окисляются, а со временем от вибрации могут вообще развалиться. К их плюсам однозначно относятся скорость и простота, а также меньшая по сравнению с пайкой жесткость. Но когда провода аккуратно уложены, это не играет весомой роли, а делать соединения где-нибудь в переходе к двери вообще не стоит – уж лучше заменить провод частично или целиком, исключив подвижность соединения в принципе.

При этом пайка дает более надежное соединение и намного меньше боится влаги. Также она обеспечивает наименьшее сопротивление – именно этого мы и пытаемся добиться. Ведь если сопротивление будет больше положенного, в месте соединения будет выделяться тепло. Это в свою очередь может привести к деформации соединения. Далее последует еще большее выделение тепла – и так до тех пор, пока все не расплавится окончательно. Это опасно.

Более того, не везде есть возможность применить скрутку. Где-то из-за неудобного расположения проводов к ним банально нельзя долезть двумя руками, а где-то скрутку не позволяет сделать длина проводов. При пайке такие неудобные моменты можно легко обойти, дотянувшись до неудобного места паяльником с каплей припоя. Или как, например, скрутить провода с большим сечением? Их можно обжать и опять же спаять. Правда, для прогрева придется использовать либо очень мощный паяльник, либо горелку, но суть от этого не изменится.

С толстыми проводами решения в принципе можно комбинировать. Так поступают некоторые автопроизводители. К примеру, толстые провода массы и питания на переходах от провода к клемме пропаивают Mercedes и BMW.

Вообще за свой стаж приходилось видеть немало «оригинальных» решений. Это и бытовые «автоматы», и изоляция самыми интересными методами – в качестве временных решений в ход идет все, что было под рукой.

– А пресловутые клеммники от WAGO?

– Лично у меня их использование вызывает куда больше вопросов, чем ответов. WAGO вообще предназначены для одножильных проводов, использовать их для многожильных уже неправильно. Платить за клеммники, которые к тому же могут быть некачественными копиями, смысла нет.

– Что касается флюса и припоя, какие могут быть рекомендации по выбору?

– С припоем все просто: он не должен быть высокотемпературным. С откровенно плохими припоями сталкиваться не приходилось. Поэтому при отсутствии опыта проще спросить совета у продавца либо изучить отзывы в Сети, где информации достаточно. Примерно тот же совет можно дать и касательно флюса. Вариантов на рынке хватает. Провода – это все же не блоки управления с их нежными платами и элементами.

– Каким образом лучше всего изолировать и герметизировать места соединения? Обычная изолента сгодится?

– Все зависит от условий работ. Многие считают наилучшим способом термоусадку с клеевым слоем. Она более прочная, чем обычная термоусадка, ее куда сложнее повредить при наличии каких-либо «заусенцев». Кроме того, после нагревания клей надежно защищает соединения от влаги, в его долговечности можно быть уверенным. Главное – аккуратно прогреть термоусадку.

В качестве замены термоусадки вполне можно рассматривать и ее обычную версию. Однако для защиты от влаги вместе с ней желательно использовать герметик. Защита получается достаточно надежной, но по удобству работы это не лучший способ.

Однако без герметика не обойтись при создании сложных соединений, когда количество «входящих» и «исходящих» проводов различается. К ним же можно отнести и врезки, в которых «врезанный» провод лучше поджать к «основному». Такое часто встречается при установке дополнительного оборудования. Термоусадочные трубки из-за разницы в толщине соединения здесь не помогут – как раз эту разницу и стоит компенсировать герметиком.

Что касается использования ПВХ и тканевых изолент, то оба эти варианта имеют право на жизнь с поправкой на их грамотное применение. Например, не самой лучшей идеей будет использовать изоленту ПВХ для моторного отсека, поскольку от высоких температур со временем она начнет терять свои свойства. Однако в салоне с ней проблем не будет, равно как сгодится и тканевая изолента. Что касается моторного отсека, то необходимо выбирать тканевую термостойкую изоленту. Некоторые из таких изолент также содержат пропитку, которая при нагревании феном делает соединение едва ли ни одним целым.

– Есть ли какие-то лайфхаки, чтобы место соединения прослужило как можно дольше?

– Никаких особых технологий нет. Если используется скрутка, просто стоит выбирать длину оголенных проводов с запасом и постараться посильнее их затянуть.

При пайке по возможности стоит сделать небольшую скрутку, если опять же позволяет длина и сечение. При отсутствии такой возможности сгодится хотя бы «вставка» жил одного провода в другой, чтобы соединение получилось цилиндрическим и без выступа от нахлеста. А уже после пайки место соединения желательно обжать теми же пассатижами, чтобы ничего лишнего не торчало и не могло повредить изоленту либо термоусадку.

– И все-таки: скрутка или пайка?

– И я, и многие мои коллеги давно пришли к такой схеме: везде по возможности использовать именно пайку и применять скрутки лишь в отдельных случаях, когда действовать приходится по ситуации. В конце концов, нельзя быть фанатично преданным какому-то одному способу.

Почему в машине лучше не паять провода — что делать

Главная | Советы | Способы соединения проводов при ремонте электропроводки автомобиля

В этой статье рассмотрим способы соединения проводов при ремонте электропроводки автомобиля. Описанные способы ремонта проводки автомобиля проверенные на практике, но не единственные. Рассмотренные соединения попытаемся оценить по четырем главным критериям важных при ремонте автомобильной проводки:

Соединение проводов путём скручивания.

Способ соединения проводов скручиванием наиболее распространен среди автомобилистов и автомобильных СТО. Широкое применение этого способа обусловлено его простотой, довольно неплохой механической прочностью и при правильном изолировании, хорошей защитой от влаги. Для выполнения подобного соединения, нам не понадобиться ни какой инструмент. Единственный расходник для такого соединения — изолента, которую нужно подобрать правильно (об этом мы поговорим позже). Подобное соединение можно применить при ремонте автомобильной электропроводки, где не требуется механическая прочность, в местах имеющих трудный доступ для спец инструмента, там, где отсутствует цифровой сигнал CAN шины. Достоинства: быстрота соединения проводов, неплохой контакт, гибкость. Недостатки: низкая механическая прочность соединения.

Изолирование скрутки

Чтобы сделать скрутку более прочной и совершенно безопасной, ее необходимо тщательно заизолировать. Это можно сделать с помощью термоусадки или изоленты.

Если изоляция выполняется с помощью изоленты, она должна накручиваться так, чтобы ее слои перекрывались. Необходимо следить за тем, чтобы при этом не оставалось ни малейших оголенных участков.

В результате выполненной работы получится вот такое соединение:

Итак, воспользовавшись данным способом, вы сможете получить очень надежное и совершенно безопасное соединение проводов. По качеству такое соединение практически ни в чем не уступает спайке.

Соединение проводов путём пайки.

Повысить прочность соединения можно путём пайки проводов. Хотя недостатков подобного соединения для автомобильной проводки больше чем преимуществ. Достоинства: механическая прочность соединения, отличный электрический контакт в соединении. Недостатки:

Как правильно провести проводку в дверь автомобиля.

Соединение проводов опресовкой №1.

Используя широко распространенные разъемы типа «мама», «папа» можно выполнить крепкое электрическое соединение автомобильных проводов. Вот правда для выполнения прочного соединения проводов потребуется специнструмент. Достоинства: механическая прочность, хороший электрический контакт, замечательная гибкость, т. к. длина соединения 8-10 мм, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением, низкая цена соединения. Недостатки: очень трудно подобрать подходящий инструмент, дороговизна инструмента.

Соединение проводов №2.

Соединить электропроводку автомобиля таким способом не составит труда. Для подобного соединителя нет необходимости даже зачищать провода, эту функцию выполнит соединитель, прорезав изоляцию проводов до меди. Однако соединять провода с большим током в нагрузке не желательно, т.к. соединение выполняется не по всему сечению провода и площадь контакта очень маленькая. Достоинства: простота соединения, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением. Недостатки: низкая механическая прочность, низкая защита от влаги (из-за большого размера соединения, нет возможности хорошо заизолировать соединение, поэтому область применения такого соединения ограничена), удовлетворительный электрический контакт (используется небольшая площадь контакта в соединении).
Оценка соединения:

Cоединение проводов №3.

Данное соединение проводов простое в применении, обеспечит хороший электрический контакт, но увы обладает низкой защитой от влаги. Достоинства: простота соединения электропроводов, хороший электрический контакт, дешевый и распространенный инструмент. Недостатки: низкая защита от влаги (тяжело заизолировать соединение).

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент. Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения. К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1. При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение. Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.

Подготовка соединяемых многожильных проводов

Вполне понятно, что соединение проводов без их зачистки выполнить невозможно. Для этого можно воспользоваться, например, острым канцелярским ножом.

Чтобы не повредить провода и выполнить зачистку совершенно правильно, прочтите те рекомендации, которые мы приводим вот в этой статье.

Зачистив оба соединяемых провода, их жилы следует хорошенько распушить так, чтобы получились своеобразные кисточки.

Теперь проводники полностью готовы к созданию прочной скрутки.

Часто производите зачистку проводов? А не приобрести ли вам недорогой и надежный стриппер?

Проводку в автомобиле паять нельзя. Или всё-таки можно?

Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво.

Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:

Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.

В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.

Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!

При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…

Согласитесь, звучит убедительно не в пользу применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!

Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.

На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно!

Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.

Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:

Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).

Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем.

Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…

Источник
