Втягивающее реле стартера мотоцикла
🔧 Втягивающее реле стартера – проверка и ремонт 🚗 🚘
Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.
▪Устройство втягивающего реле и принцип функционирования
В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.
В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.
▪Распространенные поломки втягивающего реле
Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:
Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.
▪Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
Втягивающее реле стартера мотоцикла
Недавно на тренировке по управлению мотоциклом вместо занятия меня ждал облом. Китайский мотоцикл Stels Flex 250 приобрёл неприятную привычку: после запуска он продолжал крутить стартером.
Тренер, известный челябинский джимханист Паша, поменял залипшее реле стартера, и всё стало хорошо. На первые два раза. А потом привычка чёртова мопеда вылезла вновь. Расстроенный Паша сказал, что он его меняет уже в четвёртый раз за 2 дня. То ли стартер внезапно стал тяжелее крутиться (и жрать больше тока, что приводило к подгоранию реле), то ли в магазин завезли релюшки от Альфы, но Паша уже собрался грузить мопед на прицеп и везти в сервис.
Вот так выглядит родное реле от дядюшки Ляо:
И тут мне пришла светлая мысль, что реле — оно и в африке (да-да) реле, поэтому если новое китайское реле не держит, его надо заменить старым японским. А если уж и оно подгорит — можно менять стартер. Ток стартера всё равно измерить нечем, токовых клещей под постоянку не нашёл, а мультиметров с такими пределами измерения не бывает. Если же стартер прямо сейчас поменять, то можно зазря выкинуть денежку и потерять кучу времени. Так что решено — едем на разбор.
На разборке попалось реле от Сибера (вот такое):
которое с помощью паяльника удалось привести в состояние, совместимое с китайским мотоциклом. Я опытным путём установил, что ближайшие к предохранителю контакты — это управляющий контур релюшки, а на два дальних приходит напруга через предохранитель, который, видимо, в Сибере является главным. Нам предохранитель не нужен, так что два дальних оставляем в покое, а к двум ближним клеммам паяем провода от китайской релюшки (чтоб не морочиться).
Вот нашёл фотку такой релюшки с разъёмом. Мне разъём не достался, пришлось паять.
Синий — плюс от кнопки стартера. Зелёный — минус. Два красных — не используем.
Подключаем, несколько раз проверяем — всё работает и ничего не подгорает. Мопед снова ездит и радует курсантов 🙂 Кстати, японское реле можно было вставить в родную китайскую резинку, которая его держит на раме, но я купил его с японской, и с ней же и поставил, подогнув лепестки.
Тем, кто в электрике соображает, можно дальше не читать. А тем, кому интересно, можно ли ставить реле от одного мотоцикла на другой и не сгорит ли от этого стартер/приборка/бензобак, немножко расскажу о матчасти.
Стартер — это такой электродвигатель. Его задача — это раскрутить коленвал двигателя мотоцикла и заставить генератор вырабатывать энергию, которая нужна для формирования искры, привести в движение поршня, и так далее. Т.е. сделать то же самое, что происходит при запуске кикстартером или с толкача. При работе стартер жрёт очень большие токи, поэтому через кнопку его напрямую нельзя подключать, таких кнопок не бывает. Для того, чтоб управлять цепью, в которой протекает большой ток, используется реле.
Реле — это такой управляемый выключатель, который управляется малым током и позволяет коммутировать (переключать) цепи с большим током. Когда мы нажимаем кнопку стартера, на управляющий контур (катушку) релюшки подаётся 12 вольт из бортовой сети, эта катушка становится электромагнитом, примагничивает контакты внутри реле друг к другу и тем самым замыкает их между собой, а они передают напряжение с аккумулятора через толстые провода на стартер. Через эту цепь (т.е. и через контакты внутри реле) во время работы стартера протекает очень большой ток, который может приварить контакты некачественной релюшки друг к другу, и поэтому она не отключается после того, как мы отпускаем кнопку стартера и управляющий контур (электромагнит) обесточивается.
Параметров, по которым мы можем определить, подойдёт ли нам то или иное реле, всего ничего.
Первый — коммутируемый ток, т.е. на каких токах оно будет работать надёжно без приваривания контактов друг к другу.
Второй — ток управляющего контура.
Третий — рабочее напряжение коммутируемой цепи и управляющего контура.
Когда мы берём релюшку из 600го сибера, мы знаем, что коммутировать оно может большие токи (т.к. стартер сибера должен провернуть большой и тяжёлый движок). Первый параметр подходит.
Управляющий контур релюшки с мотоцикла питается через кнопку запуска стартера, т.е. вряд ли будет жрать сильно большие токи. Так что даже кнопка с китайского руля не должна помереть от установки японской релюшки. Со вторым параметром всё более-менее понятно (в крайнем случае, заменим кнопку стартера на японскую :D)
Ну а третий параметр — напряжение бортсети — на большинстве мотоциклов одинаковый, 12 вольт.
Итак: если в дороге погибло реле стартера, родное взять негде (или оно заведомо может сдохнуть снова) — можно ставить буквально любое реле от большого мотоцикла. Ничего не сгорит, не поплавится и так далее. Всё отличие в том, что у реле с большого мотоцикла больший запас прочности (потому что оно может держать больший ток). А то, какой идёт через него ток, зависит от стартера.
Втягивающее реле стартера лодочного мотора
Может кому пригодится, поэтому делюсь.
Вчера у нас было открытие сезона, рыбалка-охота. Ну и мы естественно, по традиции рванули.
Все шло хорошо до тех пор пока мой лодочный мотор Honda 30 SRTU 4-х тактный, не отказался заводиться с ключа. При повороте ключа признаков жизни он не подавал совсем. Пришлось пользоваться ручным запуском, как на вихре мать его! По приезду домой начал диагностику и выяснилось, что причиной всему вот эта вот мелкая деталь:
Так называемый электромагнитный клапан, он же втягивающее реле стартера.
Цена в интернете не порадовала совсем! Девять тысяч рублей! Хрень размером с клитор — 9 т.р. Я понимаю япония и все такое, но блин совесть то нужно иметь! Кроме того, заказка только с Японии, или США и срок ожидания 50 дней. За доставку отдельно 1400р!
Начал думать, как быть? Вспомнил, что года назад делал самодельный спотер, где был задействован втягивающий от уаза. Решил попробовать подключить его, будь что будет!
От результата я был мягко говоря в шоке! Во-первых: он работает. Во-вторых: он выполняет эту функцию намного эффективнее т.к. расчитан на более высокие нагрузки. Оно и понятно, ведь он рассчитан чтобы провернуть коленвал двигателя машины, а не какого-то лодочного мотора объемом 550 кубиков.

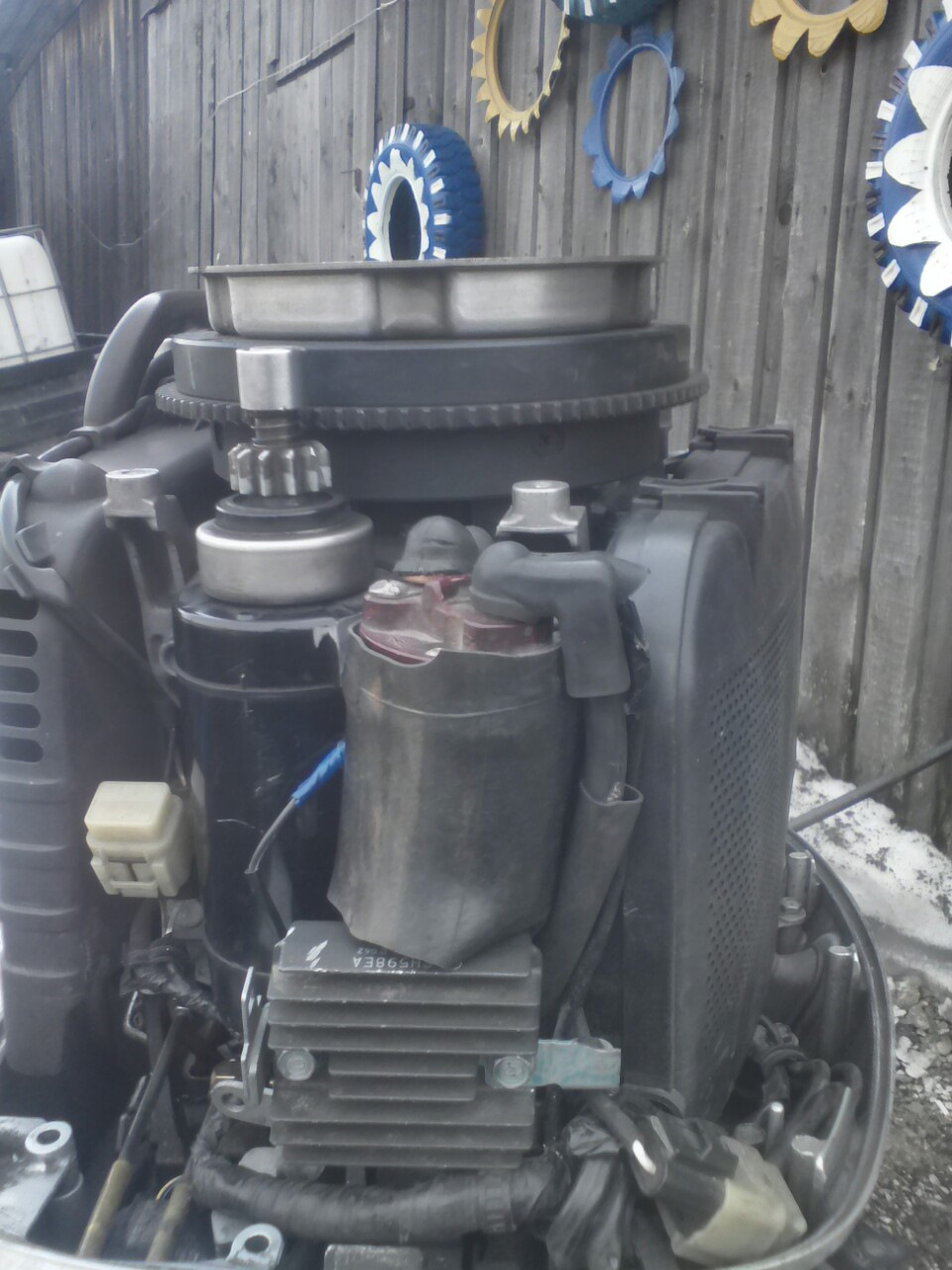

Оставалось все это подключить по человечески и установить так, чтобы он не мешал одеваться колпаку на моторе.
В итоге, путем небольших доработок, он встает в штатное место, при этом все силовые провода остаются родные.
Теперь осталось прикупить запасной втягивающий и дальнейшая замена будет занимать не более 5 минут!
Как работает втягивающее реле стартера-неисправности
Необходимо знать, как работает втягивающее реле стартера. Для того чтобы правильно диагностировать неисправности возникающие при работе стартера.
Для чего нужно втягивающее реле
Функции втягивающего реле стартера
Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.
Схема включения катушки реле.
Как работает втягивающее реле стартера
Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.
Вторая обмотка соединена с клеммой к которой подключен провод идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.
Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.
Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.
Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.
Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера
Неисправности втягивающего реле стартера
Именно по этому причиной неисправности втягивающего реле стартера. Может быть вышедшая из строя втягивающая обмотка. Реле щелкает а стартер не крутит. Потому что срабатывает удерживающая обмотка. Но её силы тока не хватает, чтобы сдавить усилие пружины и втянуть якорь реле и прижать пятак к клеммам.
Неисправность обмоток
Это частая неисправность. Потому что основная нагрузка ложится на втягивающую обмотку. Потому что требуется максимальное усилие чтобы втянуть якорь. Эта обмотка имеет большее сечение провода. Соответственно в ней создаётся больший ток чем в удерживающей обмотке.
Образование нагара
Еще одна неисправность втягивающего реле это образование нагара на пятаке и клеммах. В результате воздействия сильного электрического тока на пятаке и клеммах в результате их взаимодействия образуется нагар и выгорание поверхности. При соединении пятака и клемм нагар не даёт контакта, и электрический ток не поступает на обмотки стартера. На втягивающих реле где снимается крышка с клеммами. Эта проблема решается легко. Пятак переворачивается другой стороной. Клеммы зачищаются.
Как проверить втягивающее реле стартера в домашних условиях
При помощи мультиметра
Проверить втягивающее реле стартера на обрыв обмотки можно мультиметром. Для этого необходимо выставить мультиметр на проверку сопротивления. Один щуп соединить с клеммой управления реле. Второй на массу. Мультиметр должен показать сопротивление. Значит удерживающая обмотка исправна.
Если переместить щуп с массы на клемму и отсоединить провод идущий на обмотки стартера. Мультиметр также должен показать сопротивление. В случае обрыва обмотки мультиметр покажет отсутствие контакта.
Но скорее всего может произойти либо межвитковое замыкание либо замыкание на корпус реле. Замыкание не происходит как провод с проводом или с корпусом. Замыкание может происходить в месте нарушения изоляции через воздушное пространство. Под нагрузкой проскакивает искра в месте где нарушена изоляция. В результате происходит короткое замыкание через воздух. Сила магнитного потока не создаётся. Стартер не крутится. Обмотку можно прозвонить с помощью Мегомметра, но это так же может не привести к результату.
Проверка втягивающего реле аккумулятором
Поэтому лучше всего снять втягивающее реле со стартера. Собрать схему для проверки на рабочем столе. Минус от аккумулятора соединить с клеммой на которую должен крепиться провод идущий со стартера и корпусом втягивающего реле. Плюс необходимо подать на клему управления
Вк 1 — выключатель имитирует замок зажигания
При включении ВК-1 якорь втягивается Должны работать обе обмотки
При выключении массы выключателем ВК-2 имитируется смена полюсов в момент соединения пятака между клеммами. после того как якорь втянулся.
При этом отключается втягивающая обмотка и в работе остаётся удерживающая. Якорь находится во втянутом состоянии.
При отключении питания от клеммы управления якорь возвращается в исходное положение. выходит из реле
То есть если все работает как описано то реле исправно. Если якорь не втягивается или втягивается наполовину. Обрыв или замыкание обмоток.
От того как работает втягивающее реле зависит правильная работа стартера.
Втягивающее реле стартера лодочного мотора
Может кому пригодится, поэтому делюсь.
Вчера у нас было открытие сезона, рыбалка-охота. Ну и мы естественно, по традиции рванули.
Все шло хорошо до тех пор пока мой лодочный мотор Honda 30 SRTU 4-х тактный, не отказался заводиться с ключа. При повороте ключа признаков жизни он не подавал совсем. Пришлось пользоваться ручным запуском, как на вихре мать его! По приезду домой начал диагностику и выяснилось, что причиной всему вот эта вот мелкая деталь:
Так называемый электромагнитный клапан, он же втягивающее реле стартера.
Цена в интернете не порадовала совсем! Девять тысяч рублей! Хрень размером с клитор — 9 т.р. Я понимаю япония и все такое, но блин совесть то нужно иметь! Кроме того, заказка только с Японии, или США и срок ожидания 50 дней. За доставку отдельно 1400р!
Начал думать, как быть? Вспомнил, что года назад делал самодельный спотер, где был задействован втягивающий от уаза. Решил попробовать подключить его, будь что будет!
От результата я был мягко говоря в шоке! Во-первых: он работает. Во-вторых: он выполняет эту функцию намного эффективнее т.к. расчитан на более высокие нагрузки. Оно и понятно, ведь он рассчитан чтобы провернуть коленвал двигателя машины, а не какого-то лодочного мотора объемом 550 кубиков.
Оставалось все это подключить по человечески и установить так, чтобы он не мешал одеваться колпаку на моторе.
В итоге, путем небольших доработок, он встает в штатное место, при этом все силовые провода остаются родные.
Теперь осталось прикупить запасной втягивающий и дальнейшая замена будет занимать не более 5 минут!
