Выдержит плита перекрытия автомобиль

Выдержит ли пустотная плита в гараже фургон VW T4

Подскажите у меня гараж 6×5 пол плиты – пустотки, машина фургон Т4 нужно ли ставить в подвале перегородки дабы усилить плиты что бы машина не провалилась, заранее благодарен.

Виталий, Бобруйск.

Привет, Виталий из Бобруйска!

Для каждого конкретного случая делается точный расчет предельно допустимых нагрузок.

То есть надо знать точные данные всех узлов и их компонентов.

Поэтому произведу совсем приблизительный расчет и лишь для одного варианта, т.к. этих вариантов может быть великое множество.

Стандартная максимально допустимая нагрузка на плиты перекрытия берется около 800 кГ/кв. метр

Нагрузка на плиту складывается из веса самой плиты (около 2,8 т или 0,311 кГ/кв.м), веса бетонной стяжки, если таковая имеется (около ориентировочно 300 кГ/кв. м), веса авто (около 334кГ/кв.м), возможны и др. дополнительные нагрузки (от ваших друзей, шкафов, прочего). В сумме получаем около 1000 кГ/кв. м.

Заведомо несколько утрирую и беру большую нагрузку, чем может быть на самом деле. То есть, если полностью принять на веру эти совершенно приблизительные и ориентировочные выкладки, то следует дополнительно под плиты в подвале установить примерно посередине плит перекрытия поперечную балку, опереть ее на две стойки по концам (получится П-образная конструкция). В качестве балки и стоек взять например швеллер №10. Тогда будет 101% уверенность в надежности.

На практике же смотрю, как у соседей по кооперативному гаражу, стоят «Фольсквагены транспортеры», забитые под завязку грузами и ничего страшного не происходит.

Источник

Полы в гараже!

Комментарии 59

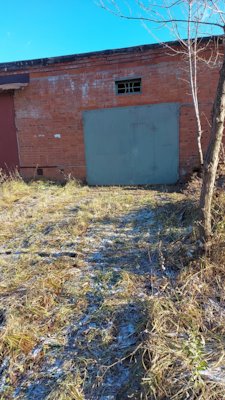

В гараже на полу и крыше лежат такие П-образные ребристые плиты. Сверху по плитам сделана стяжка толщиной 5 сантиметров. Стоит Пежо 807 почти в 2.5 тонны весом. Прекрасно выдерживают нагрузку.

Опирание вряли кто-то будет делать меньше 80мм, для бетона например это уже по снипу можно. По старым снипам аж от 40 мм
Для кирпичной кладки вроде тоже, но не помню
Правда это для пустоток, для этих лучше в снипе посикать

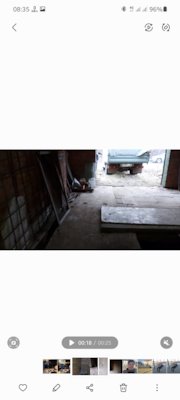

Привет, видео не могу приложить ну скрины вносят ясность

Плиты, значит поперек лежат? А в подвале перегородки есть?

Шести где то. Они лежат от задней стены до перемычки, то есть опираются на края. Отворот до плит другие плиты

Лично видел в заброшенном гараже, который без кровли простоял, как провалилась))

Потому, что без кровли простоял.

Ох не благодарное это, в таком деле советовать.
Правда по памяти.
Реристые от 300 км/м2, это чисто кровельные
есть на 500 кг/м2 и 800 кг/м2

Какие там у автора, бог его знает

Считаю, надо отговорить автора от такого приобретения. Я бы так себе не строил.

Да только в этом дибильном году ПБшки покупал, которые 800 кг/м2. Самое то для гаража
На площадь гаража автора там на рублей 80.90 будет
Что на самом деле не дорого, на фоне любого другого перекрытия.

А вот на плоскую кровлю я себе может и ребиристые кубли, ну или ПНОшки. Они все легче ПБшек

800 это ориентир, на самом деле держат куда больше

Да естественно там есть запасы.
Только не ориентир а расчетная, ту что при проектировании закладывают

Ну 800 и есть расчётная, мы на ПБ ставили столько бетонных блоков сколько поддонов смогли установить, вдвое точно перегрузили — держат, но правда плиты были новые

Главное ставить по ближе к стенам а не по центру пролета

Источник

Выдержит дорожная плита автомобильную нагрузку или нет?

Нужно перекрыть проем дорожной плитой 2П30-20.30.
Вопрос выдержит ли плита нагрузку от автомобильной машины? Почему возник такой вопрос?! Плита вроде как и дорожная, но на дороге она плашмя лежит, а у меня будет опираться в двух точках, т.е. работать как шарнирная балка. Опираться будет в точках на удалении 500 мм от края.

Балка на балку, кирпич на кирпич.

Открываете СП 35.13330.2011 «Мосты и трубы»
ищете там нагрузку А14

Одно колесо ставите в середину пролета у самого края плиты, остальные кауда встанут. Не забывайте учесть коэфф надежности по нагрузке и динамический коэфф.
Находите M, Q, проверяете сечение и армирование.

Балка на балку, кирпич на кирпич.

Ну если без расчетов то внимательно читаем госты.

Схема испытания плит по ГОСТ 21924.0-84 :

Испытательная нагрузка по ГОСТ 21924.2-84:

вот исходя из этих значений и делайте вывод чего может вынести плита при работе балкой на двух опорах

Источник

Прогиб плиты перекрытия и трещины

Сегодня заметил что в жб плите гаража трещины, так же на глаз глянул — присутсвует её прогиб.
Хотел поднимать пол на 20см (подушка + бетон), но теперь боюсь.
Выдержит ли плита такую нагрузку как подушка из песка допустим сантиметров в 12, и бетона 8см. В добавок ведь будет заезжать машина. Нагрузка бешенная!
Менять плиту не вариант, т.к. она и соседа тоже. Что делать, я в ступоре?!

Комментарии 83

некого не слушай. я видел как они складываются под машиной. мы ставили плиты лопнувшие но по середине поперек рельсу и упоры из труб и все.

Сделаю усиление со всех сторон, прорвемся

Плита то не фига не пустотка. Не дорожная плита?

каждую плиту вдоль опереть на балку. Или на одну балку поперек, но так будет разделена яма пополам

У соседа на эту плиту тоже машина заезжает что-ли?

Незнаю на сколько далеко она туда заходит

с боку плиты смонтируй металлический швейлер это на даст ей дальше прогибаться и нужно залить бетон сбоку плиты в месте примыкания её к стене как она ещё переломалась

Ой б** всё мечтаю об этом, но это попадос похоже.

Просьба автору расписать и ототать суть подробнее, если есть возможнлсть фото плиты с торца (в разрезе бы). Вероятность а) плита не имеет достаточную площадь опоры и треснула как стекло — всю гагрузку будет держать арматура, долго, крошиться бетоном в низ пока не просядет на прутьях однажды под весом авто. Б) при достаточном условии а, либо х***** бетон, либо арматурный каркас не по феншую. А четко проверить если под л/а то нужно дать динамическую нагрузку х2. 20 сантов плиты такой должно держать пять тон. Перенос любой нагрузки основания должн соответствовать квадрату, т.е. чеб больше пролет плиты, тем больше слой бетона, толщина арматуры, площадь опоры. Про колонны правильно подсказывают. Тут рассматриваем основание на которые ложиться плита, м.б. оно подвело? плита как говорится выдержит коня, а фундамент две спички.

просто за армируй тот слой который будешь заливать, каркас забури в стены и залей новую плиту вот и все, она и будет держать, а старые будут поддерживать

Нельзя столбик по середине ставить, еще хуже будет. Начнет работать по другому.

Одино из мероприятий это утепление и гидроизоляция крыши (мягкой кровли)!
Вы и виновных не найдете…
А он есть!

не понял, крыша тут при чем?)

Привет, делаю у себя в гараже ремонт, ситуация почти такая же, но у меня не готовые плиты, а сами заливали. Добавил упор со стороны стенок по всей длине, где у тебя банки, из кирпича, а посередине ямы поставил трубы 108 толстостенные. Уже залил новую выравнивающую стяжку пескобетоном 3-4 см и на одной половине положил керамогранит. Машину ставил, полы выдержали 🙂 Лучше перестраховаться.

Кину камень к «Кирамзиту»!
Я думаю во многих регионах слышали про казарму, которая сложилась после стяжки керамзитом!
www.pravda-tv.ru/2015/07/…42-m-uchebnom-tsentre-vdv

ни слова про керамзит не увидел =\

Думаю, что по колонне из кирпича на каждую плиту по центру достаточно будет. Я вот тоже смотрю на эту конструкцию и думаю- а не окажется мой прадик в техэтаже в один прекрасный день… Плиты тоже висят на краях, между соседями такая же дыра. Одна технология постройки короче-быстрее слепить, бабла срубить и свалить подальше

Угу, я это понял как начал изучать гараж для дальнейшего ремонта. Именно такая технология и была у строителей. Всё сикось-накось, лишь бы лишь бы… Ты бы видел на каком уровне у меня эти плиты лежат ))) Если присмотреться то на фото где как раз светит лампочка, сверху из бетона сделан спуск в гараж что бы хоть как то заезжать )))) По этому и хочу на 20см поднимать пол, что бы в ровень-«выпирать» было xD да что б всё как у людей…

У меня хоть с въездом повезло-чуть ВЫШЕ уровня земли, а то предыдущий гараж снимал, так там весной вода вся внутрь бежала

ну выше эт хорошо =) у меня стекала с улицы вода в подвал. Посмотрел, щель под воротами между гаражом и подьездом. Запенил всё это дело (подглядел у соседей), теперь сухо 🙂

Чтоб голова не болела — сделай колонны. От Лады твоей нагрузки реально никакой, но в целях самоуспокоения лучше подстраховать. Подвал кстати не маленький, видно в прыжке болты крутишь, в подпорах можно закладные сделать для установки трапа на разных уровнях. Всё легче работать будет. 😉

да не, высота как раз под мой рост ))) прям само то)

Немного понял… Плиты перекрытия, 6 м, армированные, нагрузки не несут, сверху крыша, косая, первый раз не ошибся, забей, она тебя переживет, в 90 процентахв детсадах в Москве, такая херня…

Суровые сады в москве)

Это по работе, а так это касается практически всех панельных домов и не только…

Немного понял… Плиты перекрытия, 6 м, армированные, нагрузки не несут, сверху крыша, косая, первый раз не ошибся, забей, она тебя переживет, в 90 процентахв детсадах в Москве, такая херня…

Это у него техэтаж, на плиту сверху нагрузка-машина. У меня в кооперативном гараже такая же конструкция

Ааааааааааа, тогда жопа, каждая плита расчитана на излом и так далее, укреплять по любому! Срразу конечно ничего не будет, смотря какой вес машины, а так что есть, тем и делай, колонны-кирпич, поперек двутавр 40-50 с условием мощного креплени в стены, а лучше сквозного.

Ничего не будет, забей, ты трещин еще не видел, а так для полноты картины, норм фото сделай, на что опирается, по сколько см, какого года здания примерно, а то ничерта не поеятно

С одно стороны плита опирается на дж шпалу, с другой на плиту

Не имеет значения, хотя если хочешь серьезно заморочится, можешь узнать сколько по СНИП, плита перекрытия должна опираться на стены и так далее, но, если ты даже обнаружешь, что не по СНИПу, будешь ли ты разбирать крышу или добавлять столбы-подпорные, и что тебе это даст. Если плита, не несет нагрузки, или не передает-очковать нет смысла!

ДА короче эту дыру между соседом, кладку и кирпича, вдоль ямы тоже стена из кирпича. Как посоветовал Prowrite маячки сделаю, и посмотрим

Не имеет значения, хотя если хочешь серьезно заморочится, можешь узнать сколько по СНИП, плита перекрытия должна опираться на стены и так далее, но, если ты даже обнаружешь, что не по СНИПу, будешь ли ты разбирать крышу или добавлять столбы-подпорные, и что тебе это даст. Если плита, не несет нагрузки, или не передает-очковать нет смысла!

Получится что опираться плита будет с 4 сторон

И чего? Трещина можед быть из за большого пролета, съэкономленой арматуры и херового бетона, или не выдержанного 27 суток)) вариантов масса, а не изза опор)

да гараж стоит десятки лет, какого года постройки точно незнаю. А опоры так, для укрепления =)

Тогда лучше в центра бахниколоны, или двутавр в середину

Получится что опираться плита будет с 4 сторон

Само изделие или авно, или сильно б/у, или с дефектом с завода.

дружище надо убрать те банки склянки, между соседом, и забетонировать, а так она только на краях висит

У жб пустотки основная расчетная схема по 2 сторонам опертая…

смысл есть, но не особо много. Основная несущая арматура в таких плитах продольная.

1. Нужно убрать баночки между блоком и плитой и заделать эту щель жесткой бетонной смесью, тогда плита из опертой по 2 сторонам станет опертой по 3 сторонам.
2. Если перестраховаться, то непосредственно перед бетонированием в щель с баночками на глубину 25-30 см можно вставить как консоль куски швеллера №12 длиной 80-150 см (там есть подпорка в 2 кирпича, это примерно 13-14 см). Если щель с баночками сквозная, то надо договориться с соседом и протолкнуть к нему швеллер и подклинить в области внутренних ребер плит и у него и у себя
3. Ну а под консольно выпущенный швеллер, если хочется еще большей надежности, можно подвести стойку.

До лета рекомендую просто поставить гипсовые маячки, тк есть убежденность, что на гаражах используются плиты бу и некондиция, несущая способность этой плиты с наибольшей вероятностью 600-800 кг на м2. Может быть и так, что достаточно просто затереть трещину и все будет хорошо.

поподробнее про гипсовые маячки? Имеешь ввиду попробовать залепить гипсом (как раз есть шпаклевка ротгипс), и посмотреть образуются ли новые трещины? Если не появятся — не переживать?

Маячки для наблюдения за раскрытием трещин. В период замачивания грунтов осень и весна-очень актуально.
здание-инфо.рф/2014/08/ги…и-требования-и-условия-и/

Так и сделаю, очень действенный способ. Спасибо. А там уже видно будет по маякам

1. Нужно убрать баночки между блоком и плитой и заделать эту щель жесткой бетонной смесью, тогда плита из опертой по 2 сторонам станет опертой по 3 сторонам.
2. Если перестраховаться, то непосредственно перед бетонированием в щель с баночками на глубину 25-30 см можно вставить как консоль куски швеллера №12 длиной 80-150 см (там есть подпорка в 2 кирпича, это примерно 13-14 см). Если щель с баночками сквозная, то надо договориться с соседом и протолкнуть к нему швеллер и подклинить в области внутренних ребер плит и у него и у себя
3. Ну а под консольно выпущенный швеллер, если хочется еще большей надежности, можно подвести стойку.

До лета рекомендую просто поставить гипсовые маячки, тк есть убежденность, что на гаражах используются плиты бу и некондиция, несущая способность этой плиты с наибольшей вероятностью 600-800 кг на м2. Может быть и так, что достаточно просто затереть трещину и все будет хорошо.

на счёт там где баночки, да там насквозь к соседу. Хочу кирпичную кладку туда вмастырить.
Соседа не выловить, он раз в три года там появляется

Если просунуть швеллер к соседу, то получатся качели с опиранием на стену между помещениями. При прогибе Вашей плиты соседскую будет давить вверх. Это называется совместная работа. примерно так:
masterok73.ru/images/stories/pol/59.jpg

только вместо кирпича — блоки стен и заделка бетоном, а швеллер пропустить насквозь к соседу

у нас так и есть, только на краю плиты. Как раз от куда фотал.

Источник

Какую нагрузку выдерживает пустотная плита перекрытия — расчет на конструкцию размером 6 метров

Плита пустотная представляет собой горизонтальный элемент сборной конструкции перекрытия. Это железобетонное изделие с пустотами, пронизывающими его.

Расположены они продольно. Область применения таких плит – промышленное и гражданское малоэтажное и многоэтажное строительство.

Здание может быть возведено из любого стройматериала – панели из железобетона, кирпич, стеновые блоки – газосиликатные, пенобетонные, газобетонные, главное – правильно рассчитать нагрузки на плиты перекрытия.

Что означает понятие?

Нагрузка на бетонную пустотную плиту перекрытия – основной эксплуатационный параметр, которым определяется несущая способность изделия и отражается, сколько кг веса способен выдерживать кв. м поверхности. Отражает совокупность всех видов нагрузок, которые может выдержать плита, выполняя свои функции.

Допустимая нагрузка на пустотную плиту перекрытия является одним из основных параметров для выбора данного изделия при проектировании постройки. От верности расчета зависят прочность сооружения и длительность его эксплуатации до того момента, когда возникнет необходимость в капитальном ремонте.

Виды допустимой загруженности конструкций

Конструкция любого перекрытия включает в себя три части:

Пол и потолок с отделкой и расположенными на них предметами мебели и интерьера, в том числе – возможными в квартире навесными потолками, декоративными перегородками, дополнительной сантехникой, детскими качелями, спортивными снарядами и т.п., дают на плиту перекрытия постоянную статическую нагрузку.

Отдельно принимается во внимание расположение точечных и распределенных нагрузок. Пример точечной – подвешенная боксерская груша массой 220 кг, распределенной – система подвесного потолка, в каркасе которого на определенном расстоянии друг от друга расположены подвесы для полотнища, крепящиеся к плите перекрытия.

В расчетах точечных и распределенных нагрузок есть нюансы – необходимо учитывать функциональное назначение помещения. Так, устанавливая ванну объемом 520 л, которая при наполнении водой создаст нагрузку распределенную (в силу площади, ею занимаемой), отдельно рассчитывается также точечная нагрузка от ее ножек.

Таким образом, нагрузки бывают постоянными – когда весь срок эксплуатации оказывается воздействие вышерасположенными конструкциями, инженерным оборудованием, коммуникациями и т.п., и временными – в трех позициях:

В соответствии с коэффициентами, указанными в строительной документации стандартная пустотная плита 6 м (например, ПК 60-15-8) без учета собственного веса может выдержать следующие нагрузки:

Нормативы и требования

Содержатся в государственной и отраслевой документации, определяющей требования к изделиям пустотным бетонным, предназначенным для сооружения перекрытий (СНиП, ГОСТы и пр.).

Согласно СП 20.13330.2016 «Нагрузки и воздействия» (актуализированной редакции СНиП 2.01.07-85) – при строительстве и восстановительных СМР следует учитывать тип постройки и ее назначение, рассчитывая нагрузки разных видов:

Что потребуется, чтобы правильно рассчитать?

Расчет происходит в три этапа для определения нужных показателей по конкретному объекту:

Примеры и формулы подсчета на 1 м2

Предельная и точечная нагрузки рассчитываются по-разному. Кроме того, потребуется пересчет на квадратный метр площади.

Рассмотрим, как определить все это на образце ПК 60-15-8 – плиты многопустотной, изготавливаемой по ГОСТу 9561-91, повсеместно используемой при возведении зданий разного назначения. Исходные данные образца:

Предельная

Чтобы определить, какую дополнительную нагрузку можно возложить на плиту, из допустимого веса вычитается масса самого образца: 7,2 – 2,85 = 4,35 т.

Далее обсчитывается общий вес отделки – полы со стяжкой и утеплителями. Рекомендуемая масса всей конструкции напольного покрытия – до 150 кг/м 2 (0,15 т/м 2 ). Тогда нагрузка на квадратный метр площади половой отделки будет: 0,15 x 9,0 = 1,35 т.

Итак, предельная нагрузка (предметы быта и люди) на всю площадь образца составит: 4,35 – 1,35 = 3,0 т. Пересчет на метр площади дает показатель 0,333 т/м 2 (333,3 кг/м 2 ).

Точечная

Параметр должен быть высчитан максимально достоверно, поскольку ни одно перекрытие не выдержит долго, к примеру, хрустальную люстру в 200 кг, если точечная нагрузка – не более 180 кг. Точечное расположение (навешивание и установка) массивных объектов рекомендуются вблизи несущих стен, поскольку там усилено армирование плит.

Согласно общим правилам, допустимый показатель вычисляется по формуле «норматив для изделия по ГОСТу (по СП 20.13330.2016) x 2», для образца ПК 60-15-8 это: 0,8 т/м 2 x 2 = 1,6 т.

Но на практике высчитывать точечную нагрузку следует с применением коэффициентов надежности. Так, для среднестатистической квартиры в типовой многоэтажке он составляет от 1,0 до 1,2 (в зависимости от года постройки дома). Исходя из исходных данных примера: 0,8 т/м 2 x 1,2 = 0,96 т.

Пересчет на 1 м2

По нормативам и данным производителя пустотных ЖБИ существует еще один метод расчета.

Случаи прогибов плит

В продаже встречаются изделия с разным прогибом (в обе стороны). В соответствии со СНиП 2.01.07-85 – допускается, если он составляет не более 1/15 по длине.

К примеру, по ПБ 90-12 (особо проблемное изделие) он может составить до 60 мм.

Возникновение существенного обратного прогиба возможно, если плита короткая – при отпиливании она выгибается под воздействием значительной силы сжатия. Обычно строители видят прогибы невооруженным глазом, если плиты сложены стопкой.

К чему ведут ошибки при расчете?

Здание, остов которого смонтирован с неподходящими плитами перекрытия, в «лучшем» случае потребует капремонта раньше, чем заложено проектом. В худшем – возможны обрушения, как следствие – нанесение материального ущерба объектам, расположенным рядом, гибель людей.

Заключение

Суть расчетов для конкретного объекта состоит не только в том, чтобы сооружение беспроблемно прослужило многие годы, но и в возможности разумно подойти к закупке материалов, не затрачивая лишних средств на плиты повышенной прочности.
