Автомобильный универсальный раскладной столик (изготовление)

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

Доброго времени суток всем!
В бортжурнале выложил лишь готовый столик и его функционал, чтобы не загружать его (БЖ) деталями изготовления. Есть в одном из Сообществ, но не все его читают, а возможно кому из читателей блога и БЖ пригодится.))
Сюда выкладываю как его делать пошагово:

Пересмотрел много вариантов столиков для авто: большинство из фанеры&дсп – покрашены&залакированы&обтянуты кожзамом&пластиком. Одним словом – кому что ближе, тот то и лепит. Постепенно, и у меня в голове сложилось Техзадание.
Основные требования к моему «произведению деревянного зодчества №2» (п.д.з. №1 Спальник своими руками из дерева ):
1. Максимально возможный размер ( пожрать покушать мы любим): по длине от переднего края спальника до панели торпедо, и по ширине между сидениями. Изначально планировалось, что столик будет выезжать на телескопических полозьях из каркаса спальника, но идея осталась на бумаге. Пришлось бы вносить изменения в каркас спальника, он был бы «привязан» к спальнику. И в этом случае, столик потерял бы универсальность и мобильность.
2. Удобство использования: легко установить и убрать.
3. Возможность универсального/мобильного использования – между сиденьями, сверху на спальнике, сзади авто, в лагере, в пешей «вылазке» в горы и т.д.
4. Из п.3 вытекает – складной!
5. Столик должен быть легким (по возможности), но прочным – по определению!
6. Возможность в дальнейшем починить и доработать. Поэтому, из дерева и «кожи».
7. Требования к эстетике – чтобы мне нравилось! Столик должен быть органичен в салоне авто, как минимум «цветово».
8. Желательно, что бы, не мешал функционировать другому оснащению салона – спальнику, открыванию подлокотника, перемещению/наклону кресел и т.д.
9. Чтобы выполнял — роль подлокотника (дублировал сверху штатный подлокотник) в сложенном состоянии – если получится. И соответственно, чтобы в движении — не перекрывал доступ к штатным подстаканникам, так как мы любители попить кофейка, на протяжении поездки!

ТЕХНИЧЕСКАЯ СТОРОНА
Что получилось:
Складная конструкция из двух равных половинок, на рояльном шарнире. Изначально выбрал другой шарнир, но он не выдержал даже легкой нагрузки в макетных испытаниях. Спрашивал совета в Сообществе «Сделай Сам» — многие сразу рекомендовали рояльный. Для надежности соединения, торцы фанеры половинок столика укреплены п-образным алюминевым профилем, зафиксированным на винты м5. Рояльный шарнир закреплен к ал.швелеру на винты м4. Каркасы половинок столика склеены из фанеры 13мм (рамка) и 4 мм (основание) и обтянуты кожзамом. В углубление каркасов вклееныприкручены на саморезы пластиковые подносы 37×29 см из Икея. На одной из половинок столика, с торца, на алюминиевом швелере прорезаны отверстия, на подобие тех, которые используются в навесных петлях — для фиксации столика к разным основаниям, в разных местах авто. Если бы столик находился в одном месте — над подлокотником, то крепление я сделал на ремнях к подлокотнику. Но это совсем другая история…

Размер столика: 78*30*6 см.

Материалы:
Фанера 5 мм – 0,5 м2
Фанера 13 мм – 0.5 м2
Кожзам – 1,0 м2
Профиль П-образный, алюминиевый 15*20*15*2 мм – 1 мп
Петля рояльная – 0.6 мп
Винт потай 5м*20мм – 6 шт
Винт потай 4м*8мм — 12 шт.
Саморез потай – 8 шт
Вспененный полиэтилен 4мм – 0,5 м2
Клей ПВА
Клей момент универсальный
Герметик силиконовый
Степлер мебельный
Цена вопроса около 1000 — 1500 руб.

Порядок работ последовательно проиллюстрирован на фото (см. фото с 1 по 23)

МИНУСЫ:
1. Поскрипывает о кожу сидений на кочках (не критично).
2. Нет жесткого фиксатора в угле 180 град. Фиксируют только регулировочные винты в упор.
3. Оказался не сильно то и легуим – 2 кг.
4. Пока все…))

Получился такой стол, «версия 1.0» Задача была сделать «прототип», из имеющихся материалов, опробовать и доработать в последствие с учетом опыта использования. Возможно, «Версия 1.1» не за горами.

Источник

Выдвижной столик в багажник

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

Добрый вечер!
Расширители мои не хотят мне отдавать обратно!((( Какая-то запарка в малярке — срочный заказ из столицы, до выходных надо кровь из носа сделать, а работы много! Ладно, мы местные, подождем!)))

Ну, а пока заняться нечем, решил сделать столик в багажник! Много раз сталкивался с проблемой быстрого перекуса около Кабанчика, в багажнике, особенно, когда он битком забит!))) Веселуха ещё та!)))
Раз решено, значит делаем!

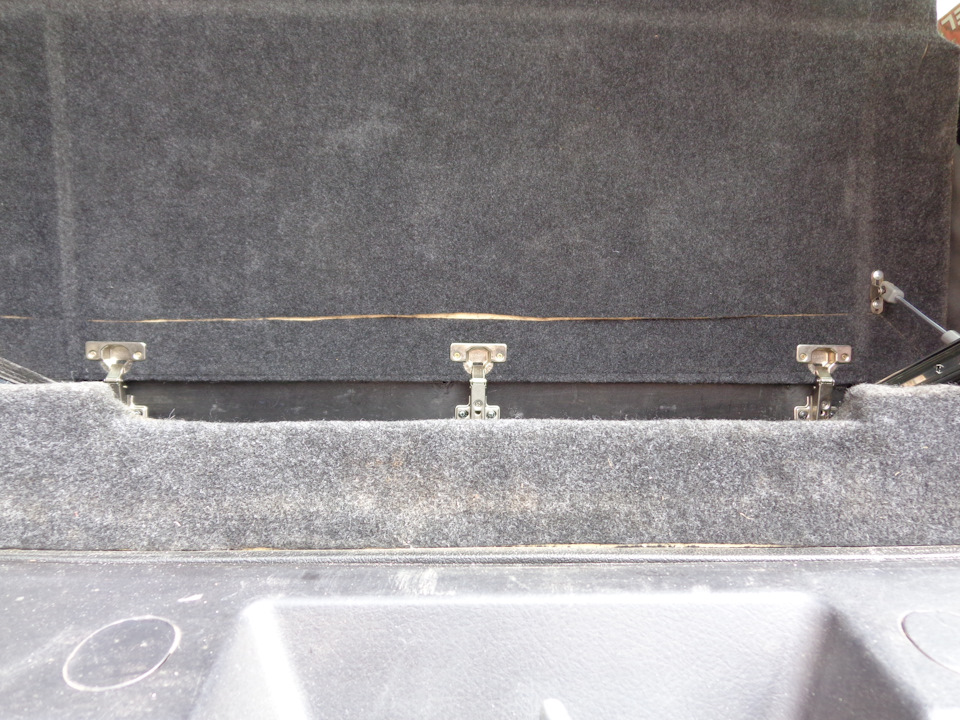

Вот поле нашей деятельности! Убрал всё лишнее из первого отделения, чтобы не мешалось! Можно сказать девственная пустота!)))

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

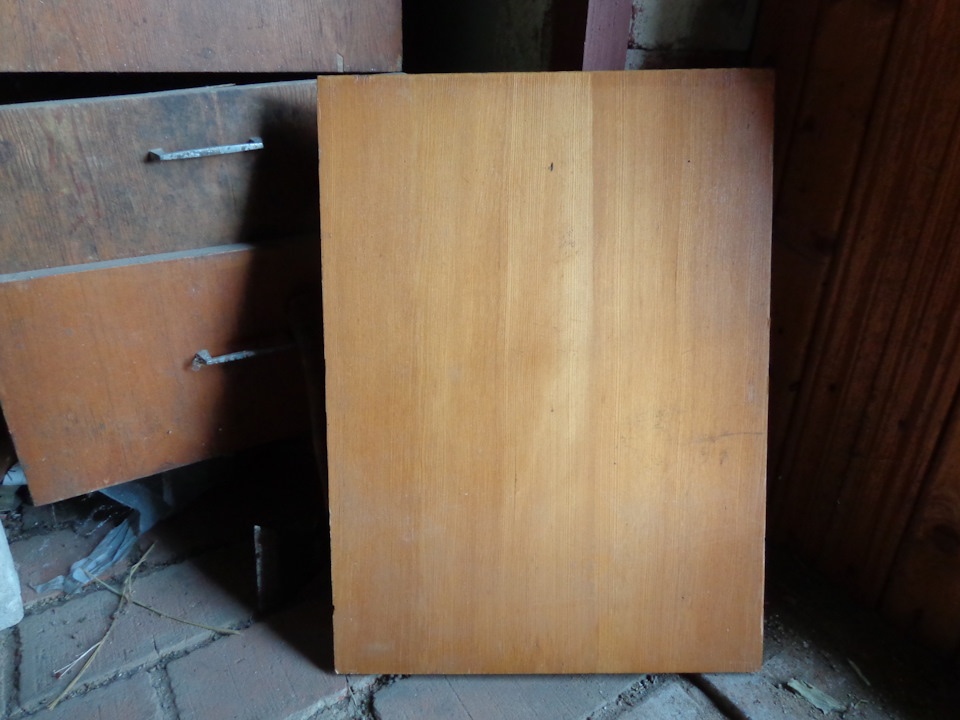

В гараже отыскались полки от старой мебели, выбрал более менее приличную в качестве столешницы!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

Примерил по месту! Решил делать по центру, без смещения в сторону!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

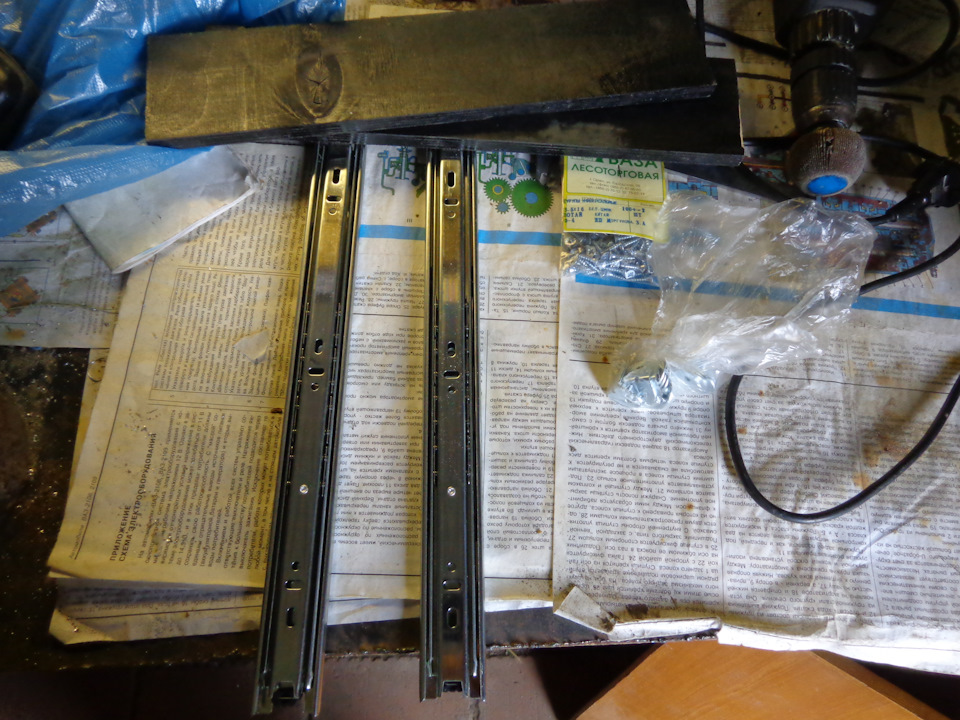

Прикупил направляющие для выдвижных ящиков! Удивился, что они стоят практически копейки!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

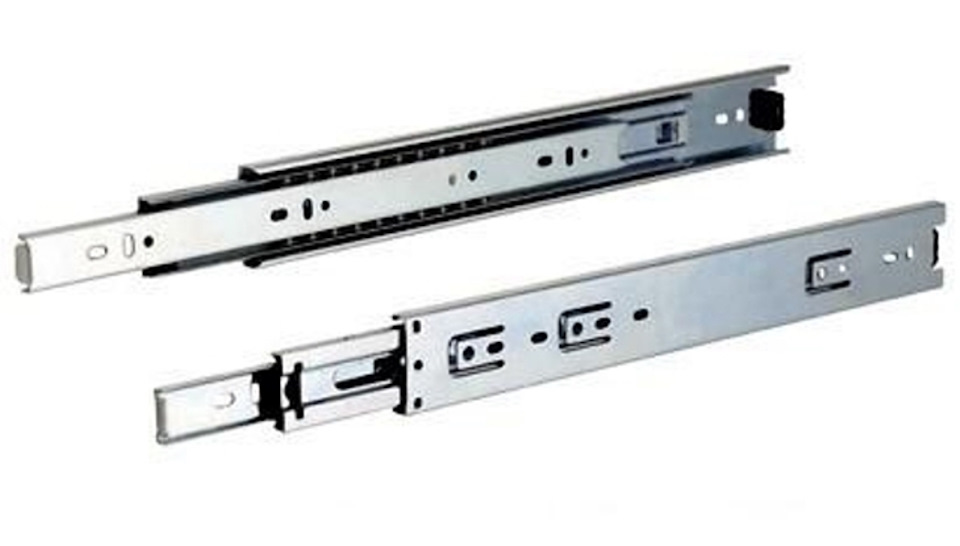

Вот такого типа — максимальное выдвижение!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

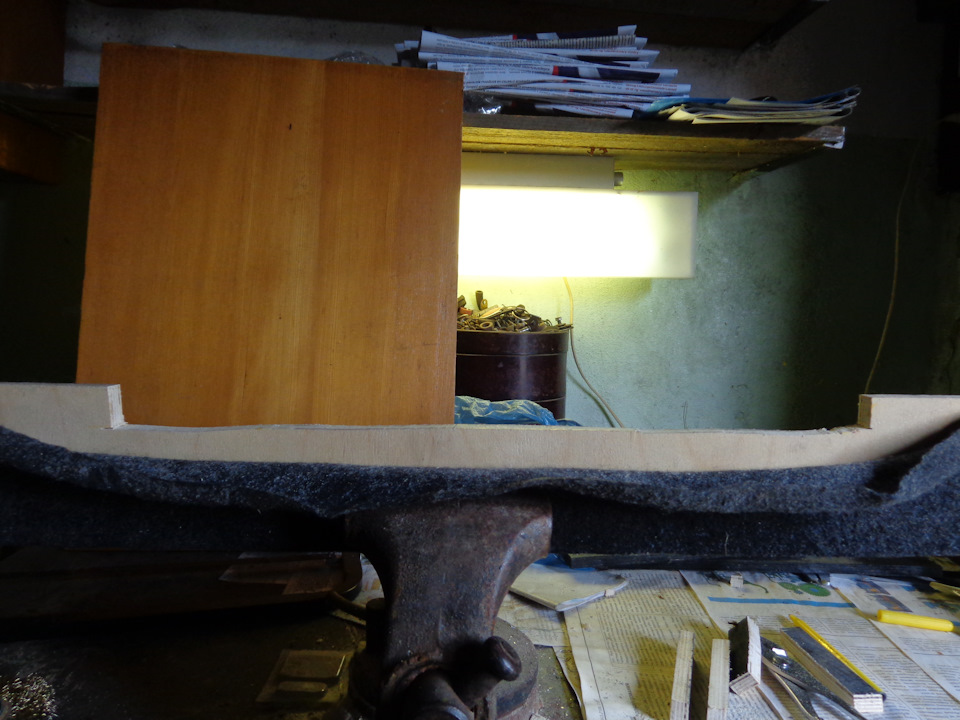

Для удобства снял переднюю стенку, зажал в тисках и выбрал лишнее под столешницу!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

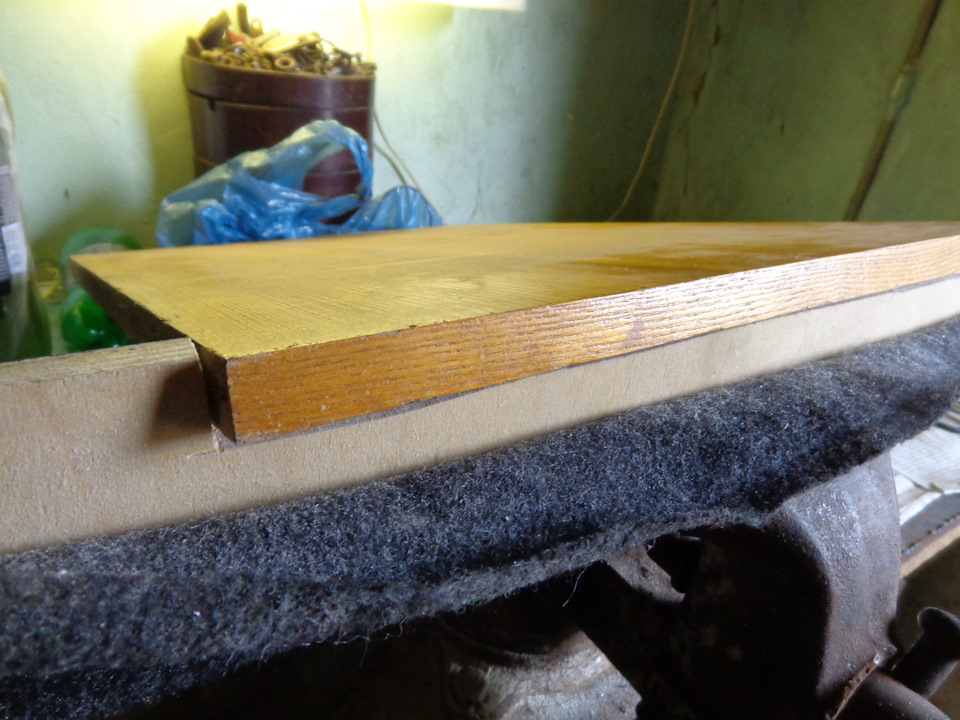

Примерка! Походит почти идеально!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

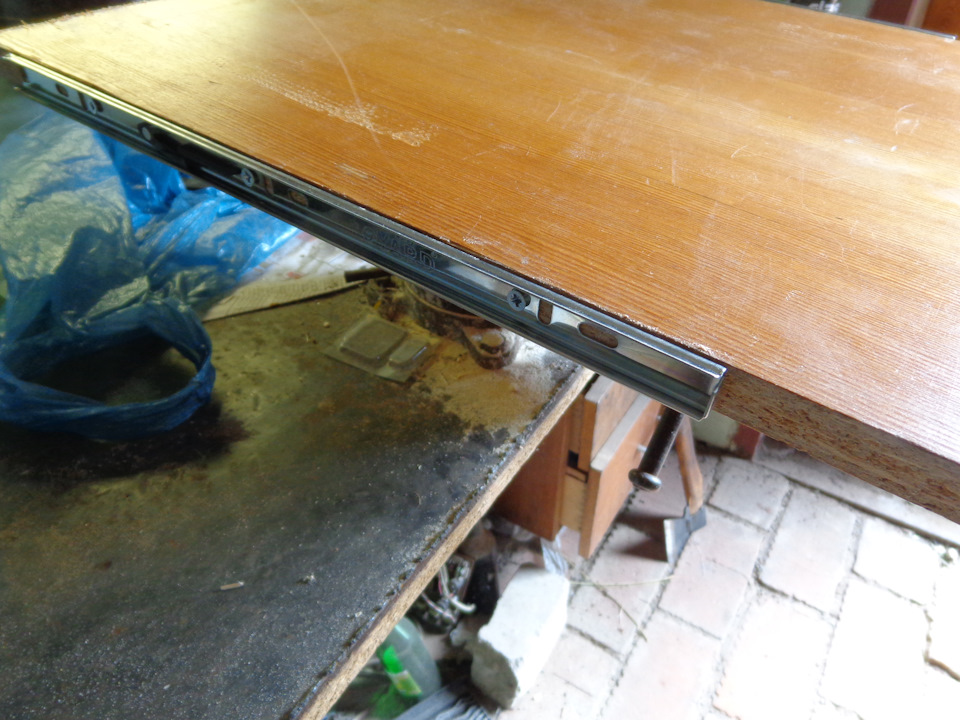

Прикручиваем ответную часть направляющих на столешницу!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

Не забываем вернуть деталь на место — установить переднюю панель с пазом!)))

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

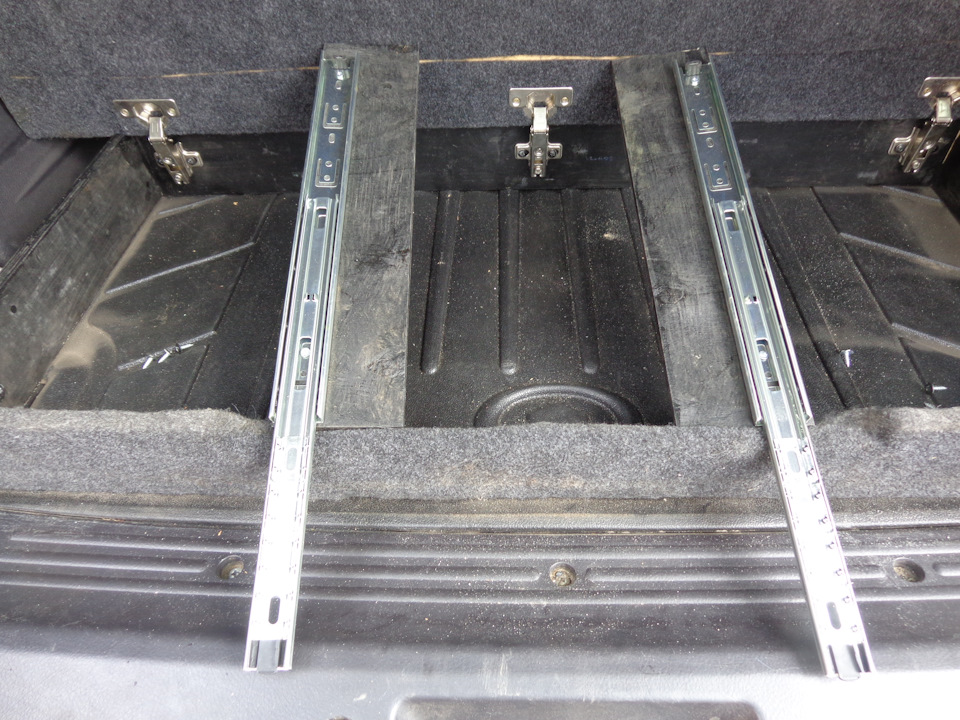

Вместе с ровным полом два года назад пришли от Димы из Ёбурга еще две дощечки — стенки или перегородки для разделения отсеков! Тогда не стал их ставить, а теперь они как раз и пригодились!
Крепим на них сами направляющие!

Выдвижной столик в авто. Смотреть фото Выдвижной столик в авто. Смотреть картинку Выдвижной столик в авто. Картинка про Выдвижной столик в авто. Фото Выдвижной столик в авто

Делаем контрольную примерку и … не лезет! До конца не лезет!)))
Не учёл петлю в конце! Делаем вырез под неё!
