Выключение массы на авто через кнопку
Подключение кнопки для дистанционного выключателя массы
28-05-2016 Выключатель массы (покупка)
По тихой грусти осуществляю свои замыслы.
Как-то с другом, с Гошей-Уазиком, поехали в магазин за запчастями к его авто. Пока он покупал их, я осматривал витрины. И тут совсем неожиданно для себя наткнулся на дистанционный выключатель массы. Давно хотел себе такую штуку. Но тогда я её не купил.
Прошло несколько месяцев, я всё взвешивал и обдумывал. И всё же решился на покупку, поэтому поехал в магазин, в котором мы были и купил сей девайс.
Устанавливать буду позже, и соответственно отдельно об этом напишу.
06-07-2016 Подключение кнопки для дистанционного выключателя массы
Всем привет! Дабы не плодить коротенькие посты об одном и том же, напишу все в одном. Так будет удобнее мне писать, вам читать и всё будет собрано в одном месте.
Поэтому продолжаем…
Девайс был куплен, но не установлен. Время от времени я его доставал из ЗИПа, открывал капот примерял то тут, то там, садился в салон и примерял ещё и внутри. Никак не мог найти место, куда бы его установить. И вот при очередной такой примерке я разглядел, на мой взгляд, очень удачное место его размещения. ВОТ ОНО!
Приложил, отметил и просверлил отверстия. Прикрутил устройство и глаз не мог оторвать))) Красота, да и только.
Далее приступил к установке кнопки включения и выключения. Прочитал одну статью на драйве, в которой владелец рассказывал, что поставил кнопку от ВАЗ 2112 (открывания багажника) и очень доволен. Она коммутирует включение и выключение выключателя массы без какого-либо дополнительного реле. Мол кнопка рассчитана на ток в 6А и работает хорошо. Повёлся.
Место для кнопки определил быстро и начал её инсталляцию. Откручиваем, сверлим, устанавливаем. Процесс не хитрый и описывать его смысла нет. Справиться с этим любой.
В итоге получаем то, что получаем и начинаем протягивать провода.
03-08-2016 Подключение дистанционного выключателя массы
Старые провода, которые идут на аккумулятор решил выкинуть. Их состояние меня угнетало с момента покупки авто. Следом за ними отправились и клеммы аккумулятора. Их состояние было ещё хуже. Специально для этого я купил новые клеммы. На работе взял кабель соответствующего сечения и началось…
Отмеряем, отрезаем, снимаем изоляцию, обжимаем наконечники и усаживаем всё в термоусадку. И так до тех пор, пока не получится законченное изделие.
Когда с силовыми проводами было покончено, приступаем к проводам управления. Поскольку выключатель дистанционный, соответственно дистанцию от него до кнопки надо покрыть проводом.
И повторяем те же самые упражнения, что описаны выше.
Дотягиваем провода управления до кнопки, подцепляем предохранитель согласно нижеприведённой схемы и заводим всё на кнопку.
Пробуем, что получилось. Жмём на кнопку, приятный щелчок и электричество растеклось по проводам. Щёлкаем ещё раз и тишина: ни лампочка не моргнёт, ни реле не щёлкнет.
Ездим и наслаждаемся)))
03-09-2016 Установка реле для выключателя массы
Прошёл ровно месяц, после подключения кнопки. Ездил я и тестировал эту конструкцию, включая и выключая массу по каждому поводу и без повода. В результате дистанционное включение с каждым разом становилось всё более затруднительнее, приходилось щёлкать кнопкой по 7-10 раз. В итоге, через месяц, в одно прекрасное утро я его включить не смог. Пришлось открывать капот и включать вручную.
После такого я решил переделать схему. Купил новую кнопку, реле и пересобрал всё согласно схемы приведённой ниже.
Пришлось повозиться, заменить некоторые провода и прокинуть их вновь. Всё завёл на кнопку, оставив предохранитель в цепи, как и раньше. Пробуем… Работает, кнопка включает и выключает массу. Будем тестировать работу данной схемы дальше, уже с учётом опыта первой схемы.
Добавлено 17.11.2016 года
Итак, на дворе ноябрь месяц. После установки реле прошло чуть более 2-ух месяцев. Кнопкой щёлкаю постоянно. Пока схема работает на «УРА» и сказать ничего плохого я не могу. Что будет дальше посмотрим. Буду добавлять результаты работы, а пока мне всё нравится. На данный момент я могу сделать следующий вывод: если вам надо размыкать массу дистанционно только в экстренных каких-то случаях, а в остальное время вы её включили и не трогаете больше, то можете смело собирать первую схему (без реле) и пользоваться. Если вы планируете часто пользоваться услугой включения и выключения массы, то вам лучше использовать вторую схему (с реле).
На этом пока всё)
Дистанционный выключатель массы
Собственно купил и поставил дистанционный выключатель массы СОАТЭ.
Выключать массу можно как из под капота, так и из салона.
Давно хотел установить эту штуку, плюсов у нее множество — это и простота отключения массы при ремонте машины и экстренное отключение при пожаре и дтп и т.д.
Есть и минусы, все-таки появляется лишнее звено в силовой цепи.

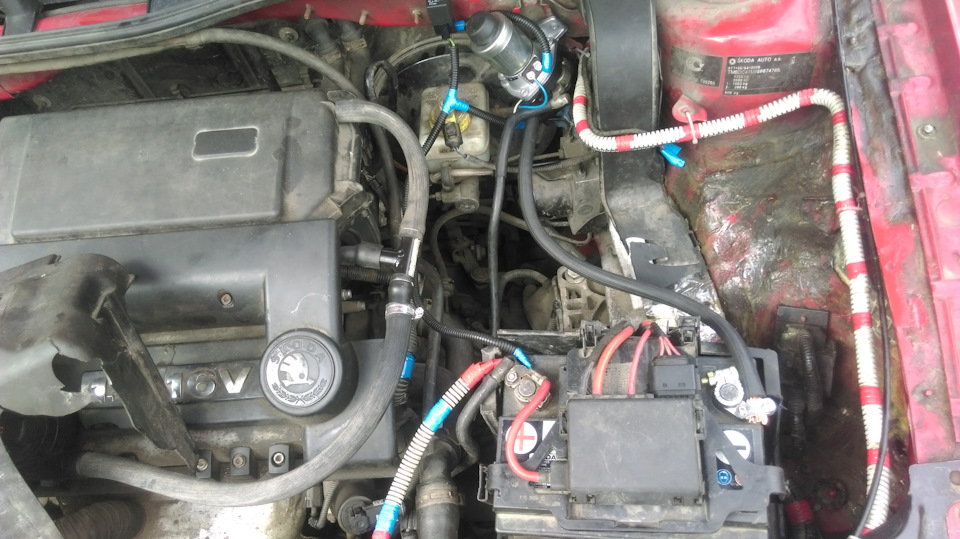

Установил выключатель массы в месте максимально удаленном от удара при дтп — на каком-то пустом кронштейне моторного щита, прикрутил к нему саморезами.
Ведь если установить выключатель, к примеру, на телевизор, то при дтп искореженный металл может замкнуть вход и выход на выключателе и он окажется бесполезен!
Штатную клемму «-» не срезал, а просто надел ее на шпильку выключателя массы и затянул гайкой.
Отзывы по выключателю неплохие, такой выключатель ставится штатно на газели, бычки и другой транспорт с 12 в в сети.

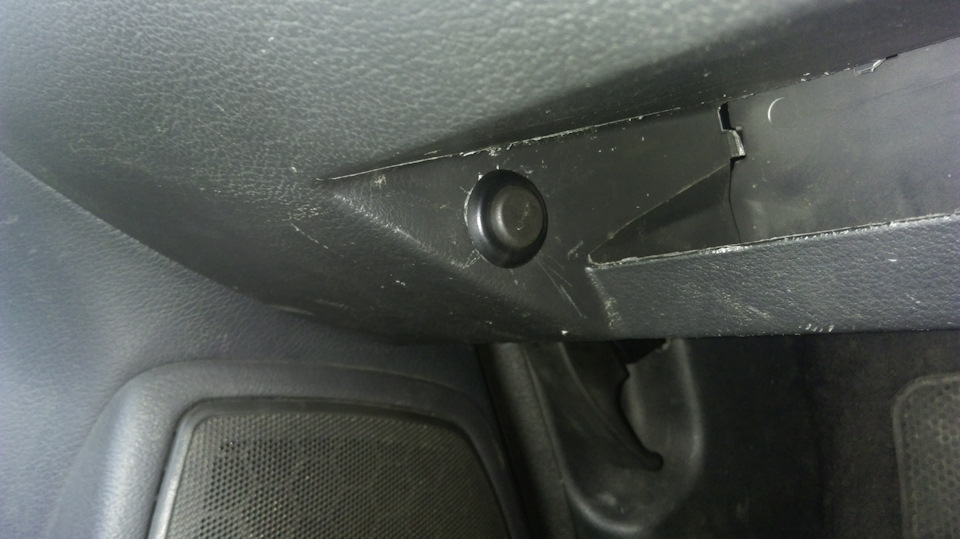

Кнопка в салоне стоит в незаметном, но доступном месте, она должна быть нефиксируемой. Так как я подключал кнопку через реле, то вместо мощной камазовской смело поставил кнопку открытия багажника от ВАЗ.
Предохранитель на кнопку не ставил, так как он может перегореть в случае экстренной ситуации и выключатель окажется бесполезным.
Ну и собственно видео как это работает на деле!
Рекомендации и инструкции по установке выключателя массы аккумулятора на автомобиле
Выключатели массы АКБ получили достаточно широкое распространение ещё около 40 лет назад. Их устанавливали на советские и импортные автомобили.
Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.
В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.
Что это такое
Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.
Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.
Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.
Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):
Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.
Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.
Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.
Но представьте, что за 24 часа таким образом можно терять по 5 Ач, за 10 дней уже будет 50 Ач. А у многих батарей такие рабочие параметры.
Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.
Выключатель массы поможет решить такую проблему.
Разновидности
Существует несколько вариантов используемых выключателей массы.
Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.
Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.
Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.
Делаем своими руками
Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.
Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.
Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.
Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.
Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.
Процесс установки
Разобравшись с тем, как отключить массу автомобильного аккумулятора, следует обсудить вопрос монтажа системы.
Есть несколько последовательных шагов, позволяющих разобраться с тем, как установить систему, которая отключает массу, на свой аккумулятор.
Подобранный для сборки и установки своими руками выключатель батареи автомобиля монтируется по такому алгоритму:
Если планируется использовать выключатель в качестве дополнительного противоугонного средства, выбирайте диод высокой мощности.
Возьмите омметр, чтобы сделать замеры внутреннего сопротивления диода в его открытом состоянии. Следите за тем, чтобы напряжение не опускалось ниже 0,5-0,6 В. В противном случае аккумулятор не сможет заряжаться.
В итоге АКБ при необходимости размыкается, не требуется открывать капот и скидывать массу. Простая установка кнопки и пары элементов обеспечат быстрое и удобное выключение.
О чём ещё важно знать
Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.
Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.
Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.
Выключатель массы дистанционный 12в схема подключения
Многие автомобили и автобусы, особенно отечественного производства, комплектуются простым и эффективным средством защиты аккумулятора от разряда во время длительной стоянки — дистанционным выключателем массы. Все об этом устройстве, его конструкции, работе, установке и эксплуатации читайте в статье.
Назначение дистанционного выключателя массы
Во время стоянки автомобиля его аккумуляторная батарея постепенно теряет заряд. Причина этого явления проста — в автомобиле всегда присутствуют неотключаемые потребители тока, из которых больше всего мощности потребляют сигнализация, часы, магнитола и другие. И если после кратковременной стоянки (даже в течение двух-трех дней) АКБ способна дать энергию для работы стартера, то через неделю-другую батарея может разрядиться «в ноль». Поэтому при длительной стоянке аккумуляторную батарею рекомендуется отключать от бортовой сети — для этого служит специальный дистанционный выключатель (или, наоборот, включатель) «массы».
Дистанционный включатель массы — электромеханическое либо электронное коммутирующее устройство, предназначенное для отключения АКБ от всех потребителей бортовой электрической сети автомобиля. Данный выключатель, как понятно из его названия, управляется дистанционно с помощью кнопки в кабине.
Дистанционный выключатель массы выполняет две ключевых функции:
Таким образом, выключатель помогает не только сохранить заряд батареи, но и предотвращает угон транспортного средства. Скрытная установка выключателя (а также и его кнопки у водительского места) не позволяет злоумышленнику запустить мотор автомобиля или потребует от него взлома аккумуляторного отсека, что привлечет внимание окружающих.
Следует отметить, что дистанционные выключатели массы используются преимущественно на грузовых автомобилях и автобусах, и практически не получили распространение на легковых авто (за исключением УАЗов и им подобных). Дело в том, что грузовики и автобусы не оснащаются сигнализацией и другими средствами, которые нуждаются в постоянном подключении к источнику тока. Если же на авто установлен тахограф или спутниковая система контроля транспорта, то в этих устройствах обычно есть свой аккумулятор.
Типы и конструкция выключателей массы
В настоящее время существует два принципиально разных типа дистанционных выключателей массы:
Электронные выключатели построены на основе тиристоров, они получили популярность у владельцев отечественных легковых автомобилей ВАЗ, «Нива» и других. Такие выключатели рассчитаны на небольшие токи, поэтому для грузовиков не подходят, на тяжелом транспорте применяются электромагнитные выключатели, о которых пойдет речь далее.
Основу выключателя массы составляет корпус (обычно цилиндрический), в котором находится три узла:
Функционирует включатель массы следующим образом. При кратковременной подаче тока на обмотку электромагнита происходит втягивание его якоря, а связанный с ним шток через фиксатор приводит в движение контактное устройство — контактный диск соединяет клеммы и АКБ подключается к массе. При этом фиксатор устанавливается в данном положении и обеспечивает постоянный прижим диска к контактам. После подключения аккумулятора к массе подача тока на электромагнит больше не нужна, так как контактное устройство удерживается фиксатором.
Для отключения АКБ от массы нужно еще раз подать ток на обмотку электромагнита, якорь вновь втянется и штоком надавит на фиксатор — в этом случае фиксатор переключится и поднимет контактный диск. В результате произойдет отключение АКБ от массы.
Управлять включателем можно и вручную. Для этого на нем предусмотрена кнопка, которая непосредственно связана с якорем электромагнита. При нажатии на кнопку якорь входит в обмотку электромагнита и происходят все описанные выше процессы.
Варианты и особенности инсталляции дистанционных включателей массы
Монтаж включателя массы производится довольно просто, здесь нужно отметить несколько основных моментов:
Для безопасности подключение обмотки электромагнита к кнопке осуществляется через предохранитель (обычно на 5 А), а для удобства между кнопкой и массой рекомендуется устанавливать контрольную лампу. При необходимости кнопка может подключаться к выключателю массы через дополнительное реле, это оправдано при использовании кнопки, рассчитанной на малый ток, в грузовиках и автобусах с электросистемами, имеющими мощных потребителей.
Типичные неисправности, ремонт и обслуживание включателя массы
Выключатель и вся связанная с ним электрическая цепь отличается надежностью и может без проблем служить многие годы. Однако при неудачном расположении выключателя (например, если он плохо защищен от влаги и грязи) в нем может возникнуть коррозия, которая приведет к ухудшению контакта между контактным диском и клеммами, а также между клеммами и соединенными с ними проводами. В этом случае выключатель можно разобрать и прочистить.
Иногда возможны и более серьезные неисправности выключателя — обрыв обмотки электромагнита, поломка фиксатора, проседание или поломка пружин, деформация штока якоря и другие. В этих случаях гораздо проще и дешевле полностью заменить выключатель.
При правильной инсталляции и бережной эксплуатации дистанционный включатель массы будет на протяжении длительного времени защищать аккумулятор от потери заряда и автомобиль от угона, не требуя к себе никакого внимания.
На автомобильных заводах, как правило, не устанавливают специальной кнопки или механизма, который бы отключал питание массы. Массой (-) называют минусовое электропитание. Минус от аккумулятора соединяют с кузовом машины. Имея возможность отключения массы, не отсоединяя от клеммы АКБ, появляется удобство и защита автомобиля от возгорания в случае короткого замыкания и защиты от угона.
Кнопка выключения массы
Устройство отключения массы аккумулятора (ОМА) — это механизм, который замыкает или размыкает минусовой провод в автомобильной электропроводке. Реализовывают выключатель с помощью кнопки или тумблера, который устанавливается в салоне, чтобы водитель мог спокойно отключать питание не открывая капот и не отсоединяя минусовую клемму от АКБ.
Прежде чем купить кнопку выключения массы автомобиля, следует определиться с назначением. Если нужен выключатель только для того, чтобы отсоединять питание, то можно купить и установить дешевую кнопку. А, если нужен выключатель, как дополнительное средство защиты от угона транспортного средства, то нужна кнопка более сложной конструкции.
Но, в основном, отключатель массы устанавливается для безопасности, а не как противоугонное средство.
Как сделать выключатель массы своими руками
Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.
Схема устройства выключателя массы
Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.
S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.
Из чего состоит механизм выключателя массы
Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.
Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.
Как установить выключатель массы в автомобиль:
Советы и рекомендации
Вот основные рекомендации по правильной установке выключателя массы:
Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенная влажность), контакты устройства подвергаются коррозии, что ведет к увеличению сопротивления тока. Переходное высокое сопротивление чувствительно для обычного или редукторного стартера, поэтому контакты желательно смазать литолом или спец вазелином.
Видео
В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.
Советы и рекомендации, как выбрать массу для автомобиля.
В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.
А это для тех, кто хочет полностью делать своими руками.
Способов создать выключатель массы несколько. Кто покупал кнопки массы или делал сам, пишите в комментариях.
Многие автомобилисты, наверное, были бы рады установить в своей машине приспособление, при помощи которого, без всяких усилий и, не снимая клемм с аккумулятора, можно было бы отключить массу автомобиля.
В этой статье речь пойдет именно о таком устройстве, а точнее об электрическом выключателе массы.
В установке данного прибора нет ничего сложного, так как данный выключатель вы можете приобрести в любом магазине автотехники и с легкостью прикрепить его под капотом вашего автомобиля.
Также существует тип выключателей масс, типа РАД1, с дистанционным управлением. С таким типом выключателей вы сможете выключать электрическую сеть автомашины прямо из салона, не открывая в лишний раз капот автомобиля. Правда, само это устройство остается под напряжением и немного отличается от установки обычного выключателя. Для его установки потребуется длинный кабель с отрицательным зарядом, который нужно будет прокладывать непосредственно от массы к салону автомобиля, заранее просверлив небольшое отверстие около щитка моторного отсека.
В данной схеме представлен выключатель массы, без каких либо механических контактов. Такой вид выключателей более надежный и может прослужить вам длительное время.
Также это приспособление можно использовать как противоугонное устройство, так как переключатель массы имеет два полупроводниковых прибора это 2х ватный транзистор, представленный на электрической схеме, и 1-ваттный диод.
Транзистор служит в качестве электромагнитного реле, которое при наличии даже слабого тока, срабатывает на главном электроде. Слабый ток можно подать замкнув маленький выключатель типа S1, который заранее должен быть, установлен в салоне автомашины.
В этом случае, при подаче тока, 2-ваттный транзистор откроется, при этом сопротивление на много уменьшится и через данный прибор сможет проходить незначительное электричество. Но стоит учесть, что транзистор может пропускать ток только в одном направлении, а именно от аккумулятора к самой бортовой сети автомобиля.
Для того чтобы аккумулятор смог подзаряжаться непосредственно от генератора автомобиля, устанавливаем диод VI в обратной от него полярности.
В схеме представлено: 1-выключатель; 2-крепежная клемма; 3-дюралевый уголок; 4-диод; S-транзистор.
В данной схеме показано само устройство электрического переключателя массы. На дюралевом уголке, размером 50x50x3мм и длинной 100мм, установлены два полупроводника. На одной полке просверлены две дырочки, одно размером 21мм для транзистора, и второе размером 62мм для электрического диода со средним показателем мощности.
На другой стороне полки просверлено отверстие для болта, с помощью которого вся устройство будет крепиться к кузову автомашины. Все соединения скреплены многожильным проводом, а вывод катода транзистора соединен к накидной клемме аккумулятора с помощью провода имеющего металлическую оплетку.
После изготовления, готовое устройство необходимо поместить в кожух из металлического изделия, заранее покрашенный в цвет кузова автомашины. Для того чтобы не создавать лишние отверстия в кузове автомашины, стоит найти держатели, которые крепят тормозную трубку к отсеку двигателя. В этой трубке аккуратно выбейте донышко. В итоге должно получиться небольшое 5-миллиметровое отверстие между отсеком двигателя и салоном автомобиля. Через это самое отверстие продеваем управляющий кабель.
Далее отсоединяем чехол, который закрывает рулевую колону, в нем необходимо просверлить дырочку небольшого диаметра и установить выключатель. В этом выключателе должно быть два вывода, к одному из них присоединяем главный провод, а к другому провод, который подсоединен к массе автомобиля.
