Вытягивание заднего крыла автомобиля

Ремонт вмятины на крыле без покраски! (почти онлайн)

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Приветствую друзья, подписчики, автовладельцы и интересующиеся!
Сегодня для Вас небольшой отчёт о нашей работе.
В этой публикации Вы увидите репортаж как мы удалили вмятину на крыле Киа СИИД без покраски!
Итак… Устраивайтесь поудобнее, мы начинаем!

Хмурым февральскисм днём в мастерскую «Безпокрас» обратился владелец автомобиля КИА СИИД
Его ужасно беспокоила вмятина на переднем крыле.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Везде, куда хозяин этого КИА обращался, ему рекомендовали замену или ремонт крыла с полной окраской…
Но. так как вмятина небольшая и на краске «не очень страшные царапины», хозяин машины подумал так:
— «Зачем менять вполне «живую» деталь?»
— » Зачем перекрашивать всё крыло, если там всего несколько неглубоких царапин?!»
По счастью он нашёл в интернете рекламку нашей мастерской «Безпокрас».
Мы занимаемся удалением вмятин на машинах с сохранением краски.
Вторая наша услуга- все виды профессиональной полировки.
Убрать ненавистную вмятину и заполировать царапины в данном случае. «Необходимо и достаточно»
Это для нашего клиента — «То, что доктор прописал!»
Мы взялись за ремонт этоко крыла Киа СИд!

Сначала опустили подкрылок для дорступа к внутренней стороне крыла.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Далее ставим профессиональное освещение и приступаем к ремонту.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Заходим инструментом о зазор между подкрылком и крылом и поднимаем вмятину.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Далее по ходу дела делаем несколько снимков.
Они показывают, как постепенно в результате нашей работы исчезает вмятина.

Источник

Вытягиваем крыло на автомобиле

Для многих людей автомобиль является неотъемлемой частью жизни. Поэтому каждому будет неприятно, если с их верным «железным конем» случится несчастье. А ведь аварии и другие повреждения могут подстерегать на каждом шагу.

Наиболее частыми являются повреждения переднего или заднего крыла (и необязательно причиной будет другой автомобиль). После их возникновения необходимо задуматься о ремонте верного друга.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиляРемонт переднего крыла автомобиля в мастерских и станциях техобслуживания

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Наиболее рациональным решением будет обратиться в сервисный центр или же на станцию техобслуживания. Тут смогут точно установить весь объем неполадок, оценить ущерб и, наконец, устранить все повреждения. И от их степени зависит, какие из видов восстановительных работ будут применяться.

Переднее крыло автомобиля является съемным. Его ремонт начинают с демонтажа. Затем с поверхности (или только лишь с поврежденной ее части) удаляют остатки лакокрасочных материалов. Далее нужный участок обезжиривается. После всего этого и начинается непосредственный ремонт с применением специальных приборов и оборудования.

Мастера из автосервиса вытягивают переднее крыло специальными инструментами. Затем применяют грунтовку, чтобы скрыть небольшие дефекты и добиться высокого уровня окраски ремонтируемой части. После высыхания грунтовки необходимо наносят антикоррозийное покрытие и покрасить эту часть в специальной покрасочной камере.

Ремонт заднего крыла на СТО

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиляБольших временных затрат и усилий займет вытягивание заднего крыла вашего авто. Эта часть автомобиля — несъемная и заменяют ее в крайних случаях. «Показания» к этому — большие разрывы металла или довольно специфические повреждения. В остальных случаях заднее крыло вытягивают, не снимая. Тут также применяется специальное оборудование. В редких случаях используют электросварку.
Только высококлассные специалисты и обученные мастера при наличии профессионального оборудования смогут осуществить ремонт быстро и качественно.

Вытягивание переднего крыла своими руками

Устранение даже малейших неполадок в автосервисе может стоить вам немалых денег. Поэтому автолюбитель, имеющий некоторый опыт и знания о рихтовке, приложив некоторые усилия, может осуществить ремонт собственноручно.

Приборы и материалы для вытягивания крыла автомобиля

При работе по рихтовке крыла вам понадобятся:

Установив домкрат под основание автомобиля, прежде всего нужно снять колесо. Затем, приложив поддержку с лицевой стороны крыла, нужно легким постукиванием молотка отрихтовать изнутри крыла вмятину. Тут главное не переусердствовать, так как металл может растянуться, и при малейшем толчке на неровности крыло снова может выгнуться.

Приступая к вытягиванию крыла собственными руками, следует помнить, что рихтовку нужно начинать с краев вмятины и продвигаться к центру по спирали. Когда рихтовка окончена, можно приступать к шпатлеванию и к подкрашиванию тщательно подобранной краской. Но не всегда нужно подкрашивать примятое крыло. При мелких повреждениях иногда бывает достаточно стукнуть несколько раз изнутри молотком с прорезиненным наконечником. Так вы сэкономите деньги на ремонт своего автомобиля.

Помните, при работе с инструментами во время ремонта нужно строго придерживаться правил техники безопасности!

Источник

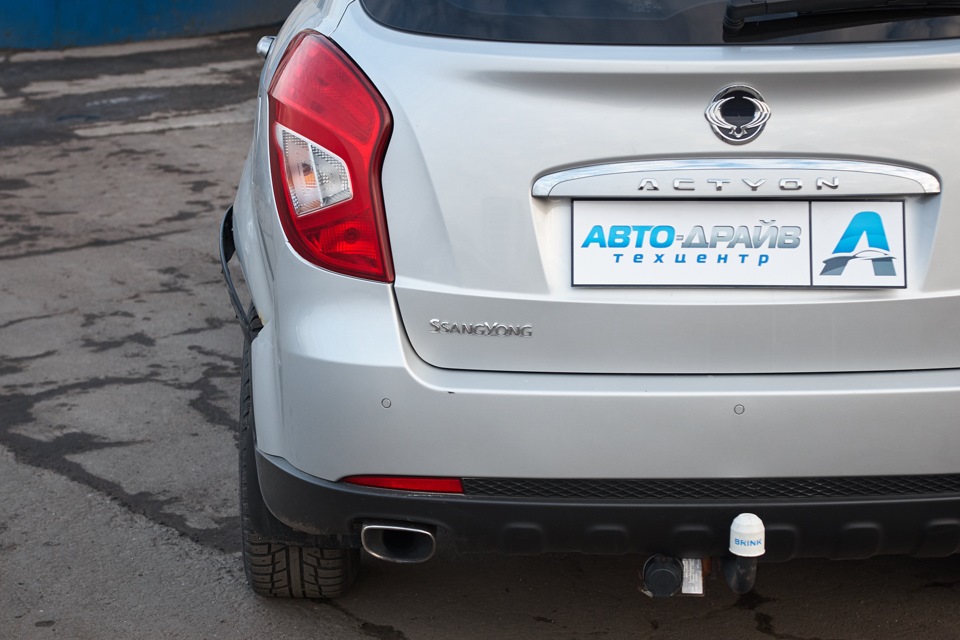

Ремонт заднего крыла SsangYong New Action. Работа споттером.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Мы снова рады приветствовать вас, дорогие друзья, на страницах блога о трудовых буднях Техцентра «Авто-Драйв» на Южной! Продолжая цикл зарисовок о проведении кузовного ремонта автомобилей всевозможных марок, позвольте сегодня предложить вам ещё один увлекательный экскурс. В нем мы расскажем о тонкостях кузовных работ по металлу на примере совсем юного серебристого SsangYong New Action, 2014 г.р.

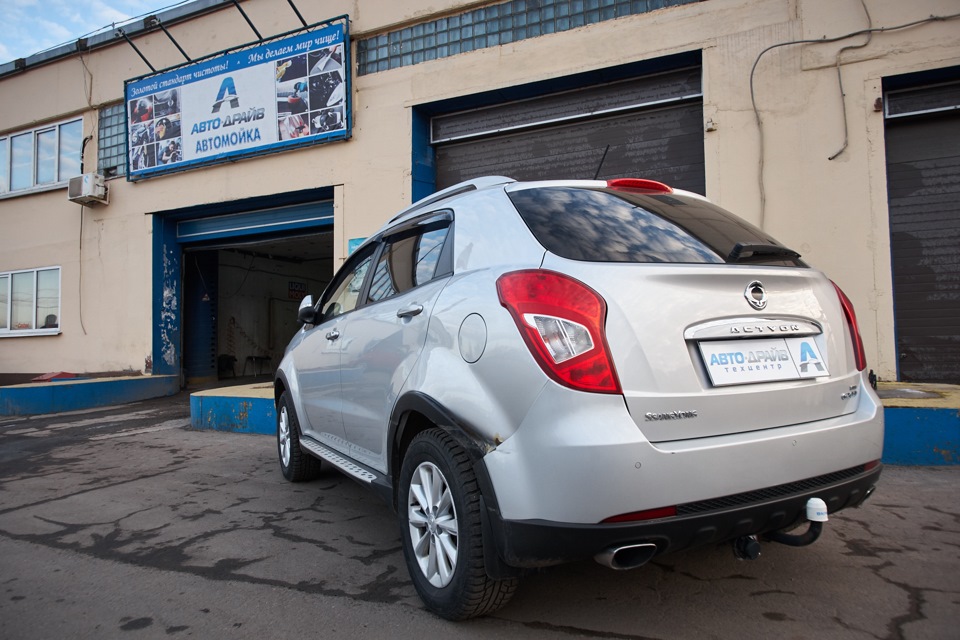

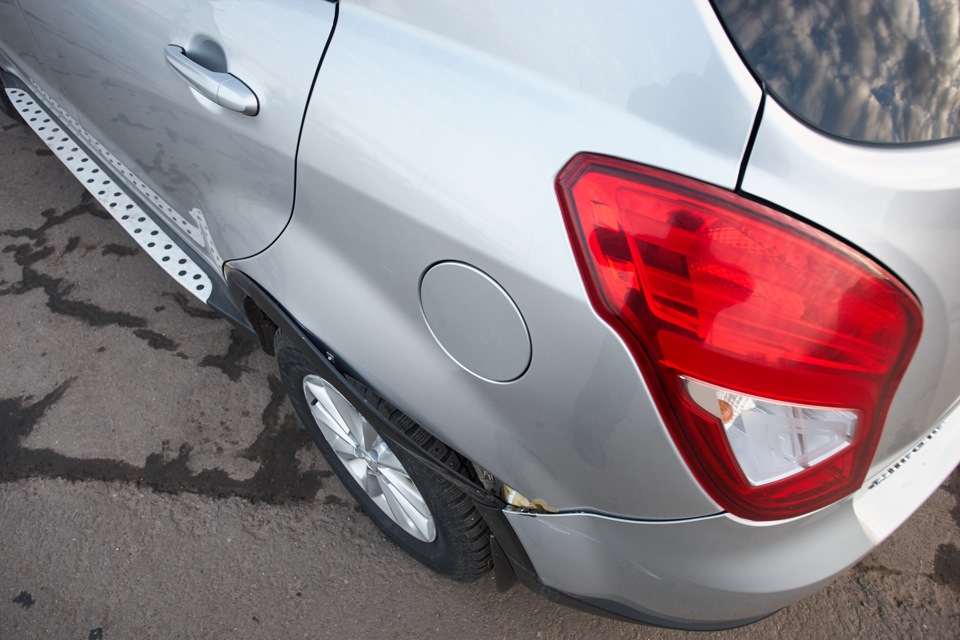

Владелец обратился с просьбой устранить обидную вмятину заднего левого крыла, которую автомобиль получил на скользкой дороге путём удара об ограничительный отбойник. В одиночной аварии никто не пострадал и ничего, по-сути, страшного не произошло, но, всё-таки, торопиться надо медленно…

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

— автомобиль: SsangYong New Action
— год выпуска: 2014
— пробег: 51 000 км.

— вмятина заднего левого крыла

— провести кузовной ремонт без замены детали
— заменить пластиковый молдинг заднего левого крыла

Сразу же при первичной дефектовке мастер-приёмщик сообщил владельцу не очень приятную новость на счёт заднего бампера. Его нежное крепление в виде зазубренной полоски — треснуло. По-хорошему, бампер нужно заменить на новый, однако, хозяин автомобиля попросил нас, по-возможности, сохранить и отремонтировать старый. Будем пробовать…

Машина отправляется в кузовной цех, где её ожидает жестянщик-Эдуард. Первым делом, необходимо зачистить до металла поверхность крыла в местах повреждений:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

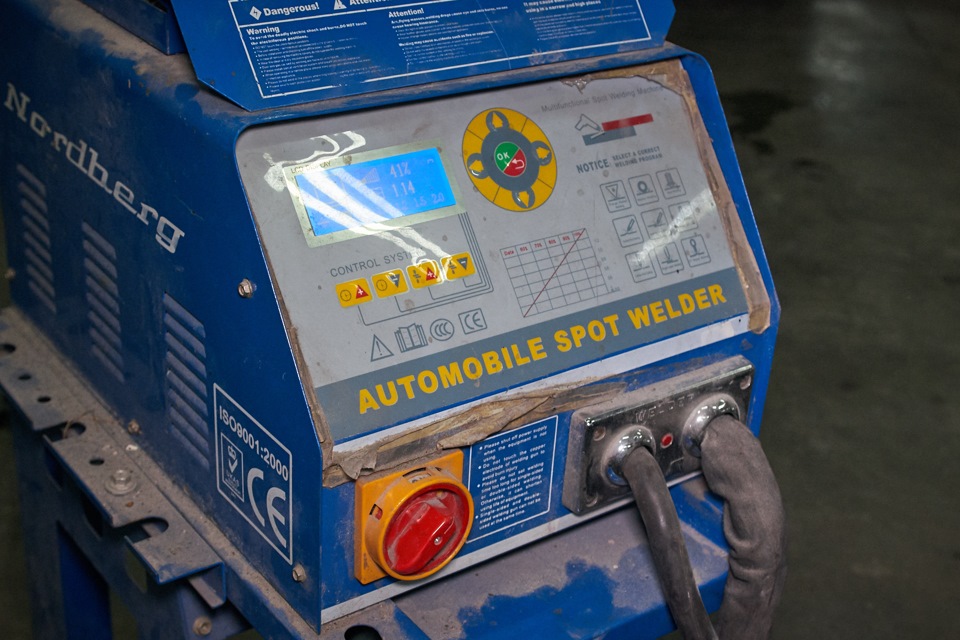

Основным рабочим аппаратом любого жестянщика является специализированный сварочный комплекс, именуемый споттером:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

С его помощью получится точечно вытянуть вмятины металлических кузовных элементов без снятия с автомобиля, тем самым максимально подготовив деталь к малярным работам. Лепить килограммы шпаклёвки на глубокие вмятины — не наш метод. Каждый повреждённый кузовной элемент сначала выправляется жестянщиком и только потом за него принимается маляр.

Технология такая: электрод массы прислоняется либо крепится к металлу крыла. Второй рабочий электрод со сменными насадками, в прямом смысле слова, приваривается к участку с вмятиной. Затем, оперируя небольшим обратным молотком, который установлен на валу электрода, мастер точечно тянет на себя вогнутый металл.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Небольшой видеоролик наглядно продемонстрирует суть нехитрого но достаточно рутинного процесса:

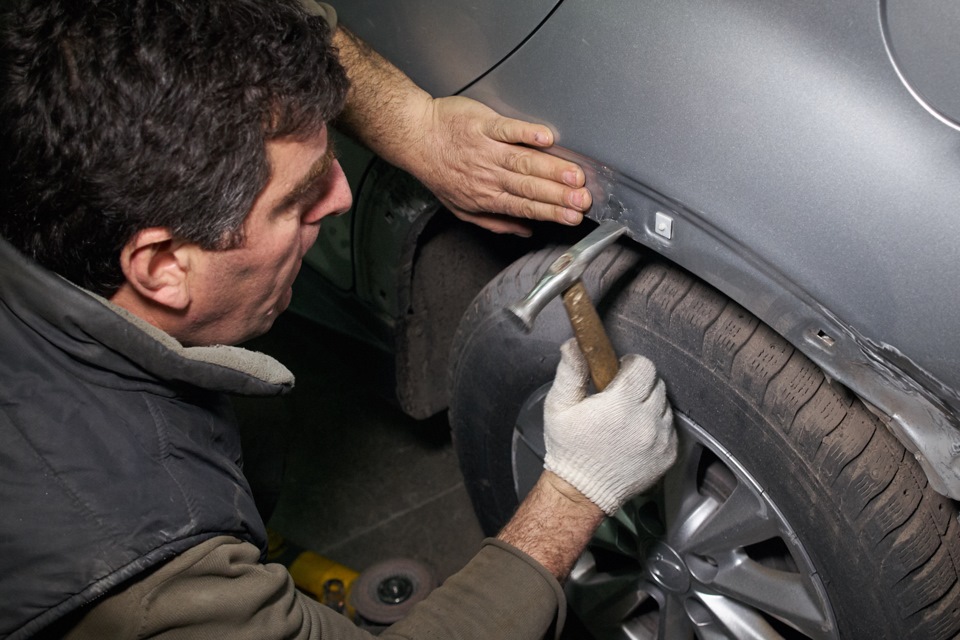

Для выравнивания небольших выпуклых повреждений применять обычный молоток жестянщику не возбраняется. Конечно, этот молоток не должен походить на кувалду:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Особенность строения кузова SsangYong New Action (даже при снятой обшивке багажника) блокирует доступ к стенке заднего крыла изнутри, а вытянуть большую вмятину скромным обратным молотком, интегрированным в корпус рабочего электрода, не представляется возможным. Для таких случаев у нас есть кочерга обратный молоток побольше:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

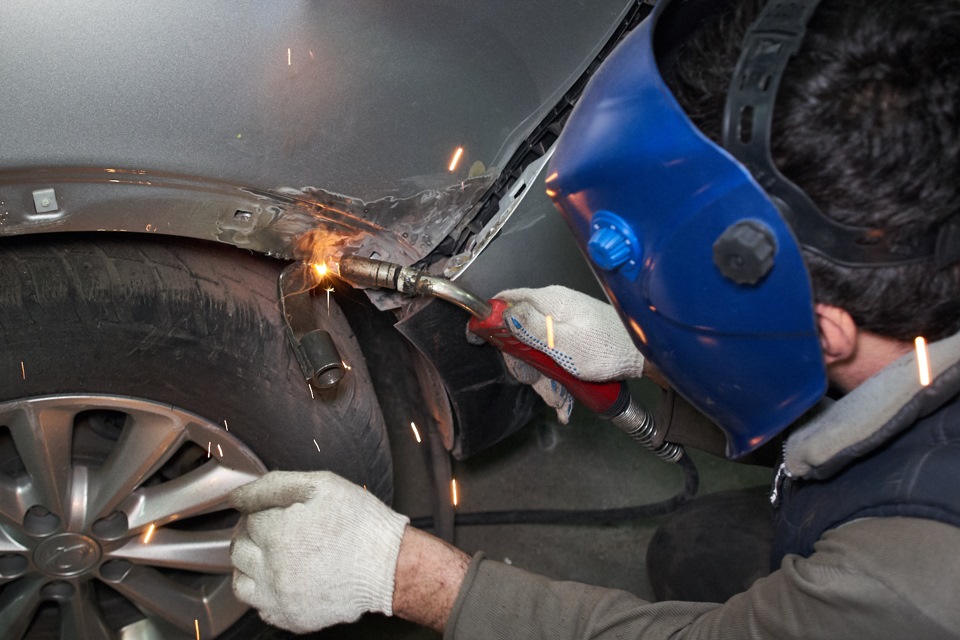

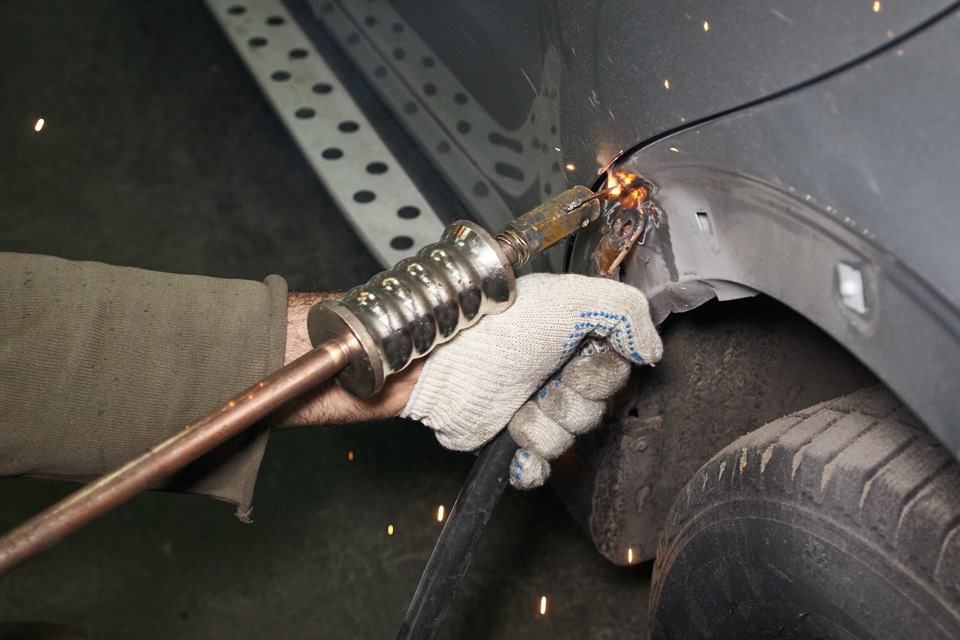

Споттер переводится в режим сварки и съёмный крюк молотка приваривается несколькими точками к корпусу крыла:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

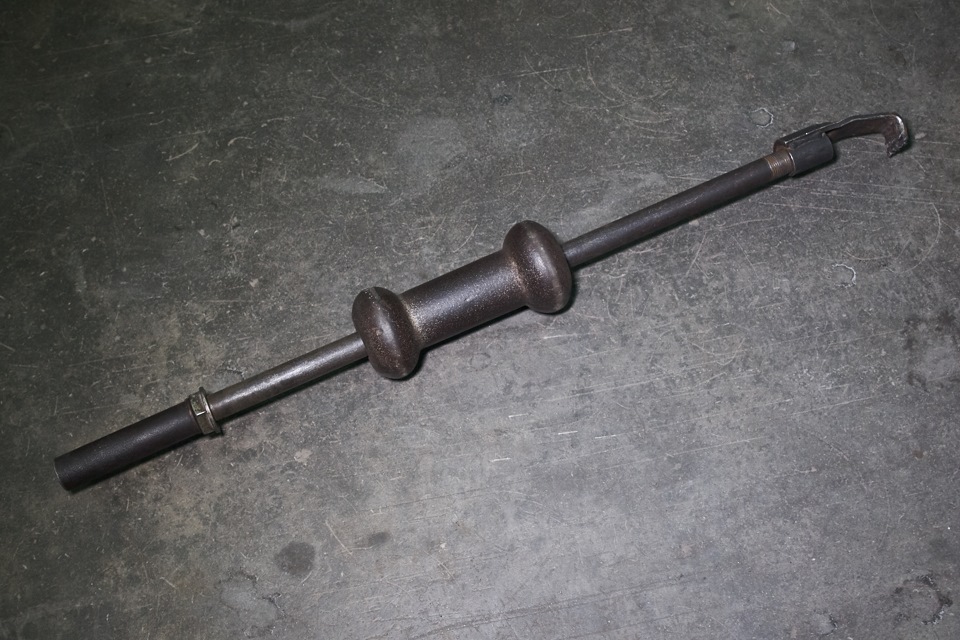

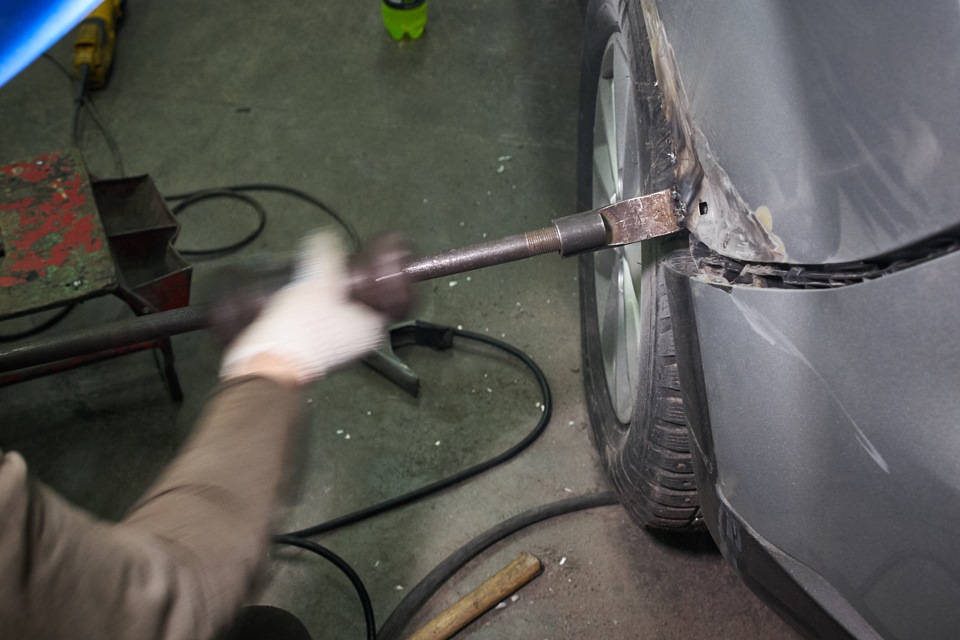

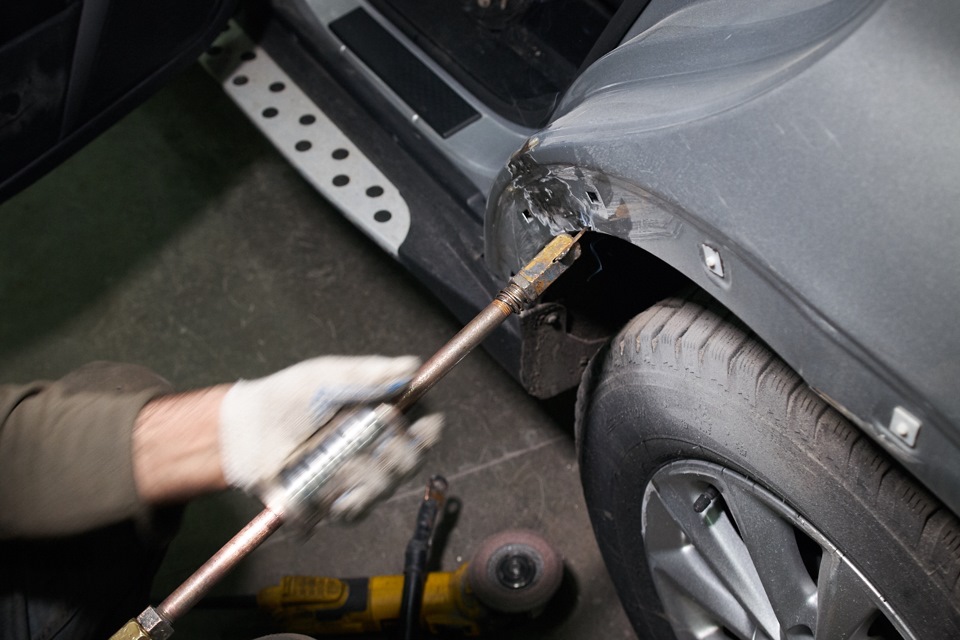

Затем вкручивается основная часть массивной кочерги обратного молотка и после нескольких мощных ударов деталь приобретает нужную форму. Таких циклов сварки-вытяжки может быть несколько.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

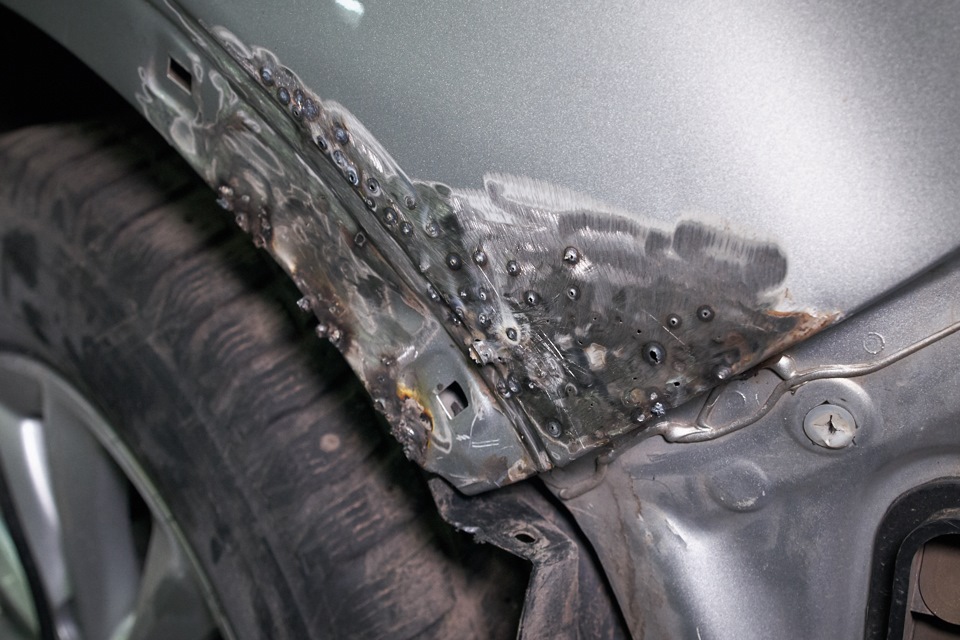

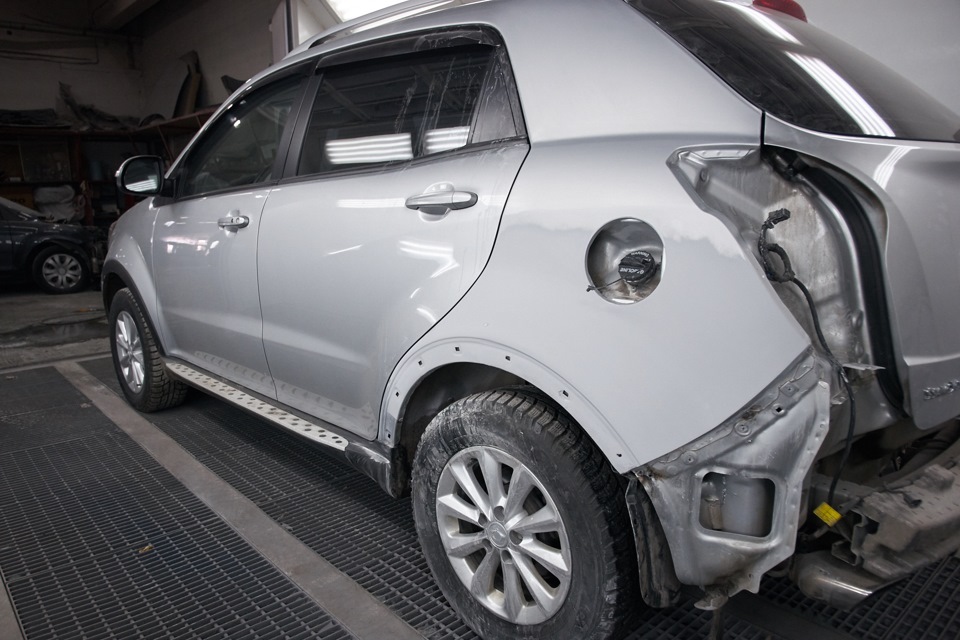

В финале «хирургических» вмешательств вид крыла — как после перенесённой оспы. Поверхность «изранена» точечной сваркой электродов споттера:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

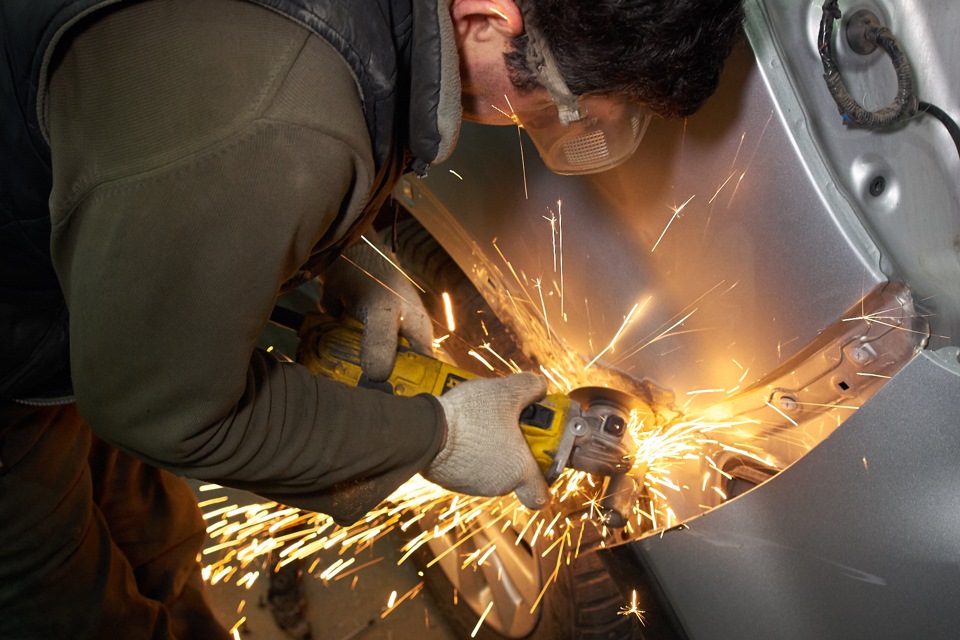

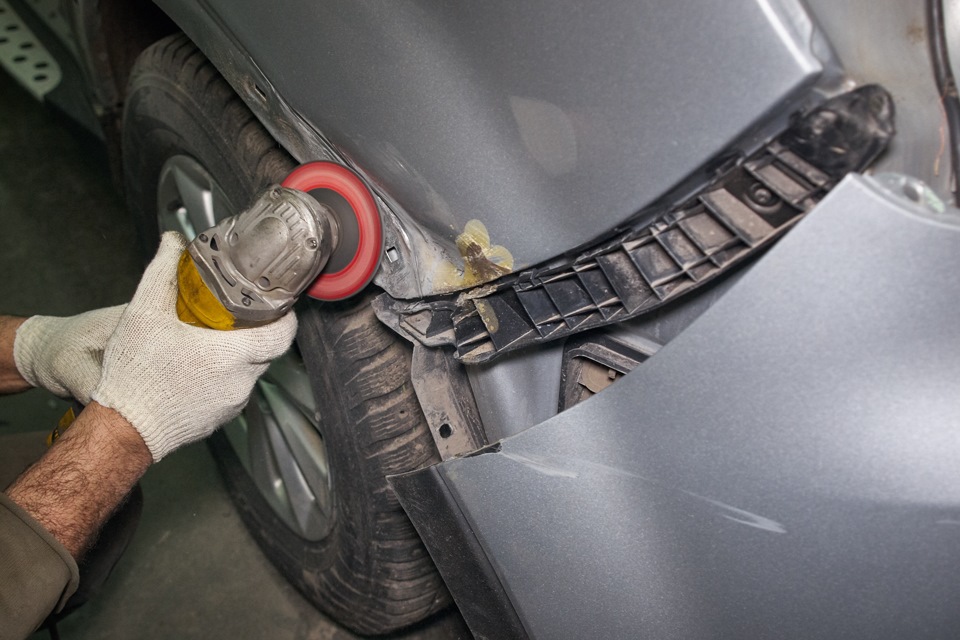

Естественно, такие «прыщики» срезаются при помощи жесткого круга шлифовальной машинки:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

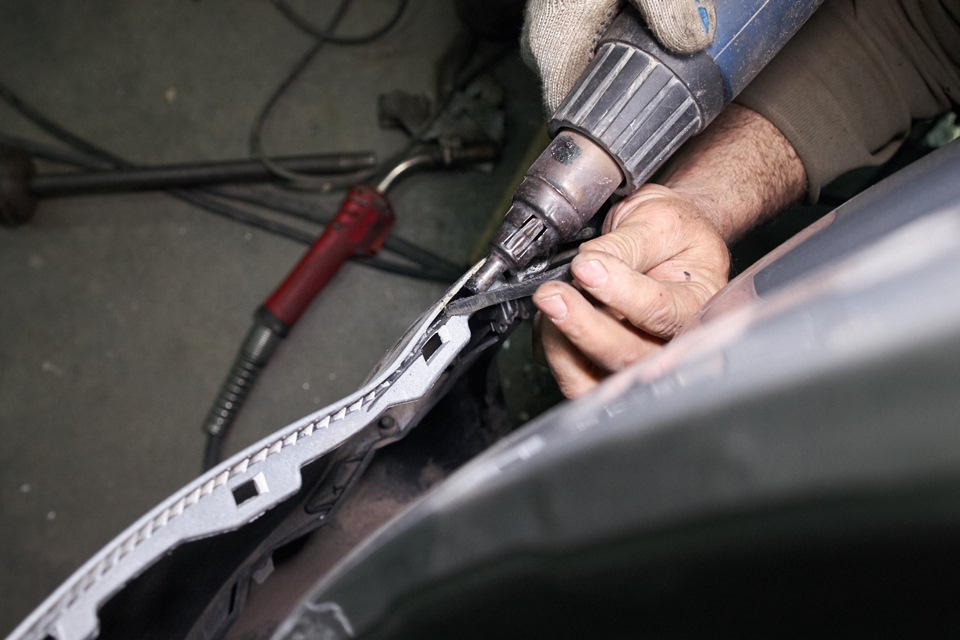

По просьбе владельца, попытаемся спасти задний бампер. Строительным феном нагревается кусок пластмассы, которая и выступает в роли клея для соединения ребра с корпусом:

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Очень часто такой способ ремонта пластиковых деталей экономил владельцам кровнозаработанные, но не в этот раз… Буквально после первого же снятия отремонтированного бампера наши труды оказывались напрасными, — производитель явно предусмотрел подобную ситуацию, дабы не не терять деньги на производстве и продаже новых пластиковых кузовных элементов. Левая часть бампера из-за трещины крепления просто не фиксировалась в нужном положении, что никак не позволит, вначале жестянщику, а потом и маляру, правильно смоделировать форму задней части автомобиля. Делать нечего, — звоним владельцу и честно предупреждаем о невозможности гарантий сохранения правильной формы кузова без замены заднего бампера. Получаем согласие на приобретение и передаём информацию в отдел запасных частей для заказа новой оригинальной детали с центрального склада. В данном случае, для SsangYong New Action неоригинала аналогов, может быть пока, не существует. Пауза в ремонте затянулась почти на сутки…

Имея в качестве ориентира новый оригинальный бампер, маляр может запросто подогнать форму заднего крыла тонким слоем базовой шпаклёвки «Carsystem Glass» и финишной «Carsystem Soft». Это обязательные стандартные процессы подготовки ремонтной детали к покраске, о которых мы подробно говорили во второй части статьи про обширный кузовной ремонт Ford Focus.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

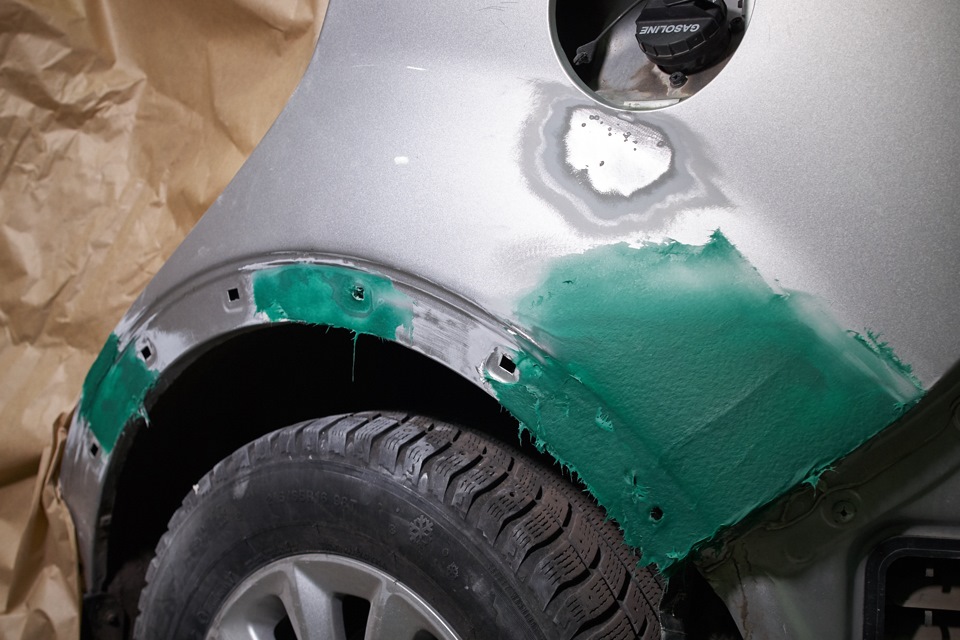

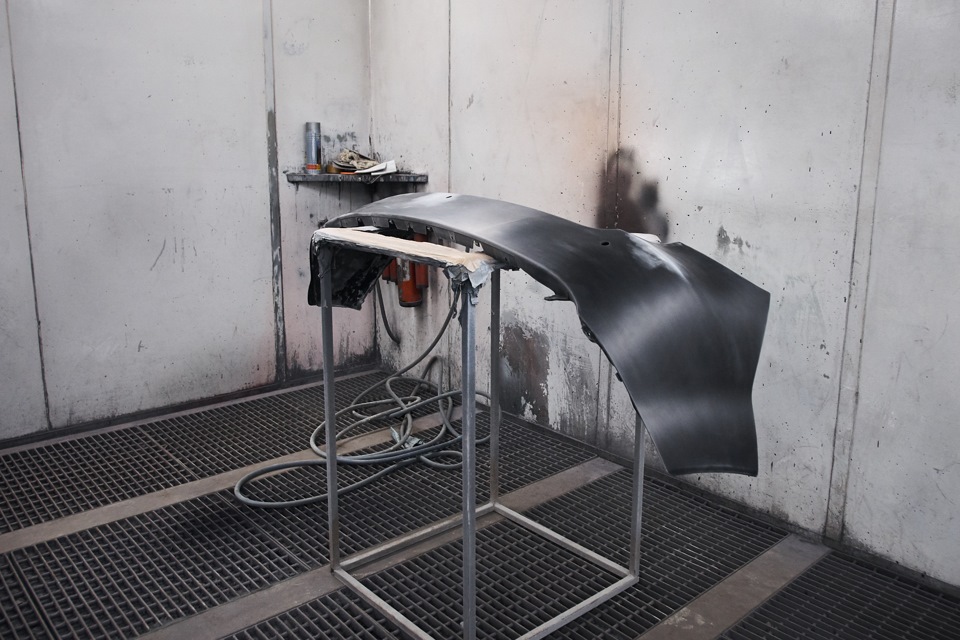

Бампер грунтуется и красится отдельно от машины. Напомним, новые кузовные детали необходимо красить также изнутри.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

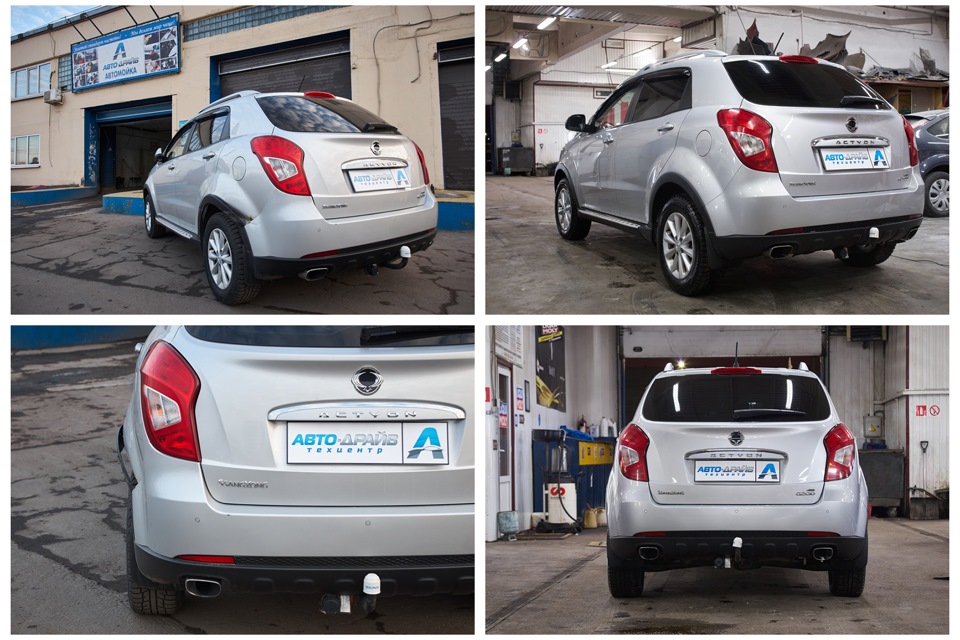

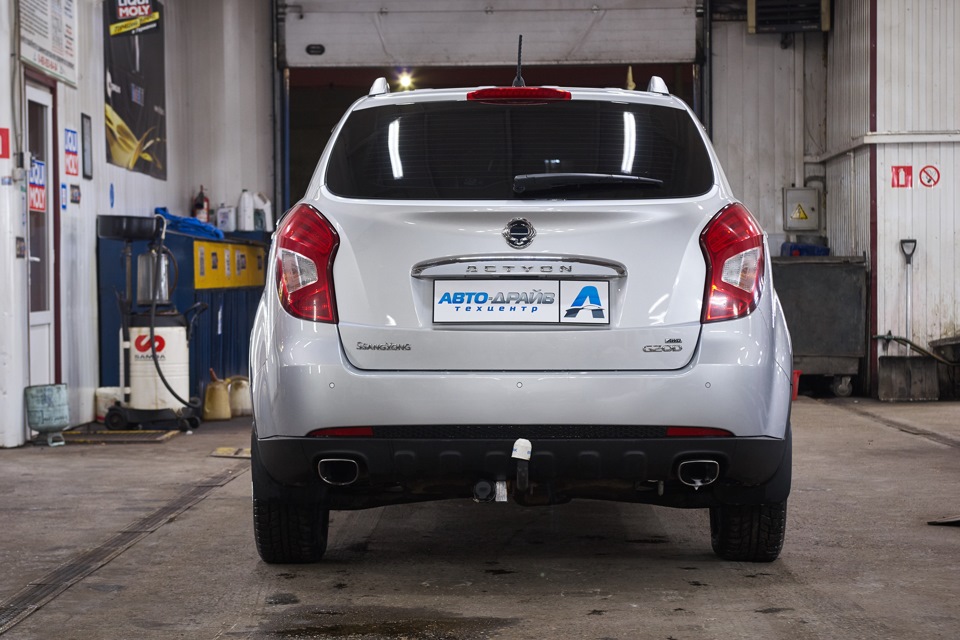

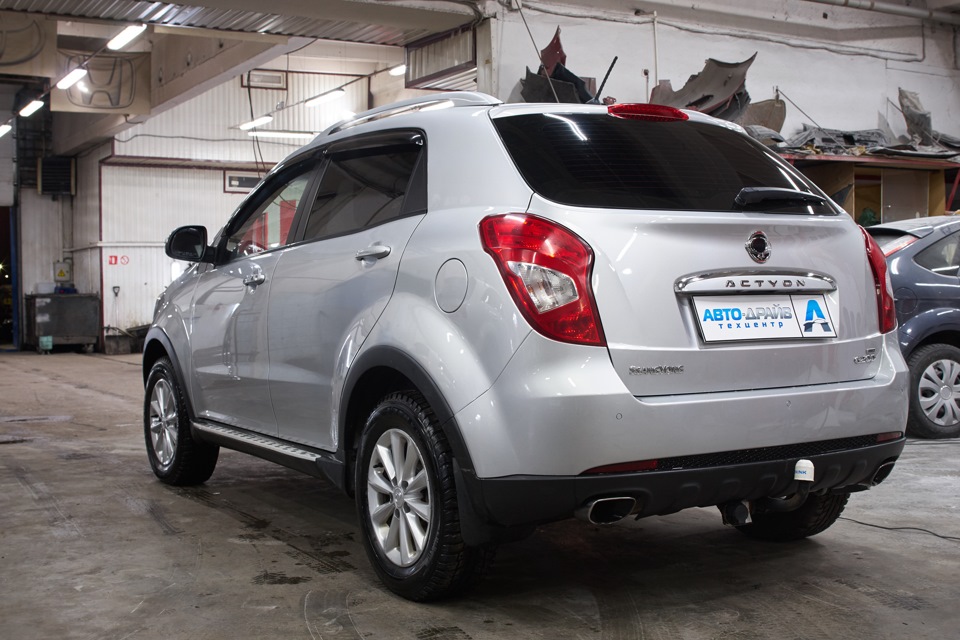

После малярных работ автомобиль ждёт достаточно скоротечная сборка и банные процедуры комплексная мойка, чтобы он смог предстать перед своим владельцем во всей красе с сияющим блеском подтянутых форм!

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Первоначально, на ремонт заднего крыла SsangYong New Action мы закладывали 3-4 рабочих дня. Даже с учётом суточного ожидания прихода нового заднего бампера, автомобиль провёл в Техцентре «Авто-Драйв» на Южной максимально запланированный срок.

— работы: 15 500 руб.
— запасные части и материалы: 11 200 руб.

— жестянщик: Эдуард Васильев
— маляр: Алексей Закаблуков
— механик-арматурщик: Иван Плешкан
— мастер-приёмщик: Александр Иванов

Фото: Игорь Дублянский

Оценить примерную стоимость кузовного ремонта можно, отправив фотографии повреждений с помощью приложения WhatsApp на номер телефона: +79262880655

Если хотите узнать, как Ваша автомобильная жизнь может измениться к лучшему с помощью Техцентра «Авто-Драйв» на Южной, позвоните нам и приезжайте в гости!
Тёплый приём, внимание и заботу Вам с Вашим автомобилем гарантируем!

Напоминаем, что специально для подписчиков нашего блога на сайте DRIVE2 было разработано уникальное предложение по проведению расширенной комплексной диагностики автомобиля. При первом посещении Техцентра «Авто-Драйв» на Южной Вы получаете пакет диагностических услуг стоимостью 1750 руб. совершенно БЕСПЛАТНО! Заявки с номером контактного телефона принимаются только через личный кабинет DRIVE2.

С 10:00 до 21:00 без перерывов и выходных
+7 (495) 125-20-56
г. Москва, Днепропетровский проезд, дом 7
Авто-Драйв.рф

Источник

Восстановление заднего крыла Тойоты

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Авто­мо­биль Toyota Carina 2001 года выпус­ка сле­тел с доро­ги и попал зад­ней левой частью в столб. При пер­вом осмот­ре вид­но, что повре­жде­но левое зад­нее кры­ло, крыш­ка багаж­ни­ка дефор­ми­ро­ва­на, сме­ще­на и зажа­та кры­лом, немно­го дефор­ми­ро­ван и поца­ра­пан бам­пер, раз­би­лось зад­нее стек­ло. У дан­но­го авто­мо­би­ля, кро­ме зад­не­го кры­ла, были и дру­гие вто­ро­сте­пен­ные повре­жде­ния, но в этом опи­са­нии про­цес­са ремон­та я крат­ко опи­шу лишь про­цесс вос­ста­нов­ле­ния крыла.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Более подроб­но струк­ту­ру повре­жде­ния мож­но понять после откры­тия крыш­ки багаж­ни­ка и сня­тия бам­пе­ра, зад­не­го лево­го коле­са и обшив­ки багаж­но­го отсека.

Что­бы открыть крыш­ку багаж­ни­ка, при­ва­ри­ва­ем метал­ли­че­скую пла­сти­ну к самой глу­бо­кой части, свер­ху зад­не­го кры­ла. На пла­сти­ну мож­но уста­но­вить спе­ци­аль­ный захват, за кото­рый зацеп­ля­ет­ся крюк вытя­ги­ва­ю­ще­го меха­низ­ма (лебёд­ка, таль или гид­рав­ли­че­ская стяж­ка). Тянуть в дан­ном слу­чае нуж­но пря­мо в про­ти­во­по­лож­ную уда­ру сто­ро­ну (не вверх и не вниз), поэто­му вытя­ги­ва­ю­щее воз­дей­ствие долж­но осу­ществ­лять­ся на высо­те захва­та. Так как вытя­ги­ва­ю­щее устрой­ство зацеп­ле­но за пет­лю в полу мастер­ской, то нуж­но изме­нить высо­ту вытя­ги­ва­ю­ще­го уси­лия. Для это­го исполь­зу­ем про­стую дос­ку нуж­ной высо­ты, кото­рую под­кла­ды­ва­ем под цепь вытя­ги­ва­ю­ще­го меха­низ­ма. Что­бы авто­мо­биль не сме­щал­ся во вре­мя вытя­ги­ва­ния, его нуж­но закре­пить на месте. Для это­го исполь­зу­ет­ся ста­пель, либо дол­жен быть уста­нов­лен упор. В дан­ном слу­чае исполь­зо­ва­лась дос­ка в каче­стве упо­ра. Одна часть была упёр­та в сте­ну гара­жа, а дру­гая в кузов внут­ри арки коле­са. Для упо­ра нуж­но выби­рать жёст­кое место на кузо­ве, кото­рое не дефор­ми­ру­ет­ся во вре­мя вытя­ги­ва­ния. Для того что­бы рас­пре­де­лить нагруз­ку на боль­шую пло­щадь, мож­но допол­ни­тель­но под упор под­ло­жить часть дос­ки плашмя.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

После откры­тия крыш­ки багаж­ни­ка и сня­тия обшив­ки багаж­но­го отсе­ка, мы полу­ча­ем доступ к обрат­ной сто­роне повреждения.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

При дан­ном повре­жде­нии была нару­ше­на «гео­мет­рия» зад­не­го кры­ла, изме­не­ны края кры­ла и рёб­ра жёст­ко­сти, силь­но рас­тя­нут металл. При такой дефор­ма­ции нуж­но менять эту панель кузо­ва. Хозя­ин авто­мо­би­ля, узнав, что такое повре­жде­ние мож­но отре­мон­ти­ро­вать, решил вос­ста­нав­ли­вать кры­ло. Была куп­ле­на толь­ко крыш­ка багаж­ни­ка и зад­нее стекло.

Пер­вым делом нуж­но вос­ста­но­вить «гео­мет­рию» кры­ла, что­бы кры­ло при­ня­ло свою фор­му, после чего уже рих­то­вать вмя­ти­ны и оса­жи­вать рас­тя­ну­тый металл. Допол­ни­тель­но к вытя­ги­ва­нию захва­том, воз­дей­ству­ем гид­рав­ли­че­ской рас­тяж­кой на верх­нюю часть кры­ла со сто­ро­ны про­ёма. Под осно­ва­ние рас­тяж­ки нуж­но обя­за­тель­но под­ло­жить дос­ку, что­бы рас­пре­де­лить уси­лие на боль­шую пло­щадь и не замять кузов.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Далее, через дере­вян­ный бру­сок, надав­ли­ва­ем рас­тяж­кой на обрат­ную сто­ро­ну дефор­ма­ции, кото­рая нахо­дит­ся на сты­ке види­мой части кры­ла и та, кото­рая закры­ва­ет­ся бампером.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Потом воз­дей­ству­ем рас­тяж­кой в место на кры­ле, где вогну­то реб­ро жёст­ко­сти. Исполь­зу­ем рези­но­вую насад­ку, что­бы допол­ни­тель­но не рас­тя­нуть металл.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

После сня­тия бам­пе­ра мож­но уви­деть, что дефор­ми­ро­ва­на ниж­няя часть кры­ла, кото­рая сты­ку­ет­ся с аркой, а так­же сме­сти­лась самая ниж­няя часть кры­ла (ниж­ний стык кры­ла и багаж­но­го отсе­ка). Вытя­ги­ва­ем ниж­нюю часть, заце­пив за отбор­тов­ку захват.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

К части, кото­рая сты­ку­ет­ся с аркой, при­ва­ри­ва­ем метал­ли­че­скую пла­сти­ну и так­же цеп­ля­ем захват, одно­вре­мен­но нуж­но воз­дей­ство­вать со сто­ро­ны арки.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

На дан­ном эта­пе ста­но­вит­ся оче­вид­ным, что кры­ло необ­хо­ди­мо рас­тя­нуть в дли­ну. Для это­го при­ва­ри­ва­ем к верх­ней части пет­лю и посте­пен­но созда­ём вытя­ги­ва­ю­щее уси­лие, парал­лель­но рих­туя деформации.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Далее нуж­но отчи­стить зад­нее кры­ло от крас­ки до метал­ла, что­бы перей­ти к ремон­ту при помо­щи спот­те­ра.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Металл силь­но рас­тя­нут, и тре­бу­ет нагре­ва и усад­ки (см. ста­тьи об усад­ке метал­ла “как убрать хло­пун” и “рих­тов­ка сво­и­ми рука­ми” ). Для это­го исполь­зу­ет­ся спе­ци­аль­ный уголь­ный стер­жень для обшир­но­го воз­дей­ствия на металл, а так­же точеч­ное воз­дей­ствие со спе­ци­аль­ной насад­кой. Если нет спот­те­ра, то вполне мож­но обой­тись сва­роч­ным полу­ав­то­ма­том, нагре­вая рас­тя­ну­тый металл точ­ка­ми и простукивая.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Нуж­но поста­вить при­ле­га­ю­щие пане­ли кузо­ва, что­бы про­ве­рить пра­виль­ность всех зазо­ров кузо­ва. В дан­ном при­ме­ре это крыш­ка багаж­ни­ка и бампер.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

На эта­пе чисто­вой рих­тов­ки нуж­но исполь­зо­вать гла­дил­ку с под­держ­кой (см. ста­тью “рих­тов­ка при помо­щи молот­ка, гла­дил­ки и под­держ­ки”). Гла­дил­ка может быть сде­ла­на из напиль­ни­ка, что допол­ни­тель­но будет спо­соб­ство­вать усад­ке метал­ла. Мож­но про­ве­рять плос­кость кры­ла линей­кой, при­кла­ды­вая её реб­ром. Так­же мож­но при­ме­нять про­филь­ную линей­ку или выре­зать шаб­ло­ны из кар­то­на по цело­му кры­лу с дру­гой сто­ро­ны автомобиля.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Перед шпа­кле­ва­ни­ем нуж­но тща­тель­но зачи­стить металл. Для луч­шей адге­зии шпа­клёв­ки мож­но отшли­фо­вать металл круп­ным абра­зи­вом шлиф­ма­шин­кой или вруч­ную. Для луч­шей защи­ты от кор­ро­зии мож­но сна­ча­ла покрыть металл эпок­сид­ным грун­том. Обрат­ную сто­ро­ну пане­ли нуж­но так­же защи­тить от коррозии.

Источник

Вытягивание кузова автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Здрав­ствуй­те доро­гие чита­те­ли бло­га kuzov.info!

Эта ста­тья будет инте­рес­на нович­кам в кузов­ном ремон­те, инте­ре­су­ю­щим­ся про­цес­сом вытя­ги­ва­ния кузо­ва авто­мо­би­ля после аварии.

Мы рас­смот­рим неко­то­рые момен­ты, извест­ные для про­фес­си­о­на­лов, но непо­нят­ные для новичков.

Итак, перед ремон­том повре­ждён­но­го кузо­ва авто­мо­би­ля, важ­но вни­ма­тель­но осмот­реть и понять логи­ку повре­жде­ний. Что и куда сме­сти­лось, что мож­но отре­мон­ти­ро­вать, а что нуж­но менять. Нуж­но опре­де­лить, изме­не­ны ли гео­мет­ри­че­ские пара­мет­ры кузо­ва. При уда­ре в перед­нюю или в зад­нюю часть авто­мо­би­ля, могут быть повре­жде­ны соот­вет­ствен­но перед­ние или зад­ние лон­же­ро­ны. При боко­вых уда­рах может сме­стить­ся боко­вая стой­ка кузо­ва, а так­же порог и пол. Пол­ная кар­ти­на будет вид­на, после раз­бо­ра кузо­ва, сня­тия повре­ждён­ных пане­лей, ради­а­то­ров, фар и пр.

Ремонт начи­на­ет­ся с поста­нов­ки «на место» всех сило­вых эле­мен­тов, вли­я­ю­щих на гео­мет­ри­че­ские пара­мет­ры кузо­ва. Даже если какие-то из сило­вых эле­мен­тов тре­бу­ют заме­ны, их, всё рав­но, нуж­но вытя­нуть и, насколь­ко воз­мож­но, вер­нуть «гео­мет­рию» кузо­ва до нуж­ных раз­ме­ров. Это вер­нёт точ­ки креп­ле­ний эле­мен­тов, тре­бу­ю­щих заме­ны на свои места.

Измерение «геометрии» кузова

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Для пони­ма­ния того, куда и насколь­ко сме­сти­лись сило­вые эле­мен­ты кузо­ва, для изме­ре­ния гео­мет­ри­че­ских пара­мет­ров при­ме­ня­ют­ся раз­лич­ные изме­ри­тель­ные системы.

Чаще все­го, в усло­ви­ях гараж­ных мастер­ских и неболь­ших авто­сер­ви­сах при­ме­ня­ют линей­ки для изме­ре­ния гео­мет­рии кузо­ва, а так­же про­стые рулетки.

Рулет­кой не все­гда удоб­но поль­зо­вать­ся, так как на пути двух точек, меж­ду кото­ры­ми нуж­но изме­рить рас­сто­я­ние, могут быть раз­лич­ные пре­гра­ды (осо­бен­но в мотор­ном отсе­ке). Изме­ри­тель­ная линей­ка поз­во­ля­ет сде­лать заме­ры доста­точ­но лег­ко (см. ста­тью о изме­ре­нии гео­мет­рии кузо­ва).

Важ­но про­ве­рить диа­го­на­ли чашек амор­ти­за­то­ров и мест креп­ле­ния под­вес­ки к кузо­ву. Эти пара­мет­ры вли­я­ют на выстав­ле­ние раз­ва­ла-схож­де­ния колёс.

Стапель для вытягивания кузова автомобиля

Для того что­бы вытя­ги­вать сило­вые эле­мен­ты кузо­ва, а так­же, в целом, про­из­во­дить вытя­ги­ва­ю­щие опе­ра­ции, кузов­щи­ки при­ме­ня­ют ста­пель. Ста­пель пред­на­зна­чен для жёст­ко­го креп­ле­ния кузо­ва и после­ду­ю­ще­го вытя­ги­ва­ния его повре­ждён­ных эле­мен­тов. Креп­ле­ние обыч­но про­из­во­дит­ся за отбор­тов­ки поро­гов. Это нуж­но, что­бы авто­мо­биль не дви­гал­ся вме­сте с вытя­ги­ва­е­мым элементом.

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Мно­гие гараж­ные масте­ра кузов­но­го ремон­та обхо­дят­ся без при­ме­не­ния ста­пе­ля. Для это­го в гара­жах исполь­зу­ют забе­то­ни­ро­ван­ные пет­ли, кото­рые рас­по­ла­га­ют­ся по пери­мет­ру гараж­но­го пола. Они слу­жат как для вытя­ги­ва­ния кузо­ва (к ним цеп­ля­ет­ся лебёд­ка или гид­рав­ли­че­ская стяж­ка), так и для фик­са­ции авто­мо­би­ля цепя­ми с обрат­ной сто­ро­ны вытя­ги­ва­ю­ще­го уси­лия. Если вытя­ги­ва­ет­ся перед, то при­вя­зы­ва­ет­ся цепя­ми к пет­лям зад авто­мо­би­ля, если вытя­ги­ва­ет­ся зад, то при­вя­зы­ва­ет­ся, соот­вет­ствен­но, перед­няя часть. Так­же, исполь­зу­ют упо­ры, при при­ме­не­нии боко­во­го вытя­ги­ва­ю­ще­го усилия.

Чаще, всё же, при­ме­ня­ет­ся ста­пель. Гараж­ные масте­ра кузов­но­го ремон­та при­об­ре­та­ют ста­пе­ли, при­год­ные для при­ме­не­ния в неболь­ших мастер­ских, а так­же копи­ру­ют и изго­тав­ли­ва­ют кон­струк­ции завод­ских ста­пе­лей, а так­же соби­ра­ют само­дель­ные ста­пе­ли, при­ду­ман­ные само­сто­я­тель­но. В круп­ных авто­сер­ви­сах при­ме­ня­ют­ся ста­пе­ли плат­фор­мен­но­го типа.

Правила вытягивания кузова автомобиля

Так­же може­те про­чи­тать ста­тью о вырав­ни­ва­нии кузо­ва авто­мо­би­ля, где подроб­но рас­смат­ри­ва­ют­ся тех­но­ло­гии ремон­та кузова.

Гидравлическая растяжка

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Гид­рав­ли­че­ская рас­тяж­ка при­ме­ня­ет­ся в кузов­ном ремон­те для вытя­ги­ва­ния мето­дом выдав­ли­ва­ния. Суще­ству­ют раз­лич­ные гид­рав­ли­че­ские рас­тяж­ки, даю­щие раз­лич­ное уси­лие от 4‑х тонн и выше. При­ме­ром при­ме­не­ния это­го при­спо­соб­ле­ния мож­но назвать вытя­ги­ва­ние боко­вых сто­ек кузо­ва, выдав­ли­ва­ни­ем изнут­ри сало­на. Мож­но выправ­лять сме­щён­ные в сто­ро­ну лон­же­ро­ны. А так­же, выправ­ле­ние дефор­ми­ро­ван­ных двер­ных про­ёмов и про­ёмов лобо­во­го и зад­не­го стё­кол. Обыч­но масте­ра-кузов­щи­ки при­об­ре­та­ют набор, вклю­ча­ю­щий в себя несколь­ко видов удли­ни­те­лей раз­ной дли­ны, насад­ки, саму рас­тяж­ку и гид­рав­ли­че­ский насос, но мож­но купить каж­дый эле­мент отдельно.

Гидравлическая стяжка

Гид­рав­ли­че­ская стяж­ка дей­ству­ет как преды­ду­щий девайс, но наобо­рот, стя­ги­ва­ет. Может при­ме­нять­ся для вытя­ги­ва­ния, как аль­тер­на­ти­ва лебёдки.

Кузовные захваты

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Для непо­сред­ствен­но­го креп­ле­ния цепи от вытя­ги­ва­ю­ще­го устрой­ства (лебёд­ки или стяж­ки) к повре­ждён­но­му эле­мен­ту при­ме­ня­ют­ся раз­лич­ные кузов­ные захваты.

Ино­гда при­ва­ри­ва­ют метал­ли­че­ские пет­ли и пла­сти­ны с пет­ля­ми в местах, где невоз­мож­но при­ме­нить кузов­ной захват, либо при отсут­ствии спе­ци­аль­ных захватов.

Неко­то­рые совре­мен­ные кузов­ные захва­ты име­ют само­за­жим­ную кон­струк­цию. При добав­ле­нии вытя­ги­ва­ю­ще­го уси­лия, захват сжи­ма­ет­ся силь­нее, что предот­вра­ща­ет его выскальзывание.

Вытягивание чашек амортизаторов

Вытягивание заднего крыла автомобиля. Смотреть фото Вытягивание заднего крыла автомобиля. Смотреть картинку Вытягивание заднего крыла автомобиля. Картинка про Вытягивание заднего крыла автомобиля. Фото Вытягивание заднего крыла автомобиля

Как было ска­за­но выше, при изме­ре­нии «гео­мет­рии» кузо­ва важ­но про­ве­рить рас­по­ло­же­ние чашек амор­ти­за­то­ров. Изме­ря­ют­ся диа­го­на­ли отрез­ков от цен­тров верх­них бол­тов креп­ле­ния сто­ек к бол­там креп­ле­ния крон­штей­нов капо­та к кузо­ву. Так­же, про­ве­ря­ют­ся диа­го­на­ли рас­сто­я­ний меж­ду цен­тра­ми бол­тов обе­их чашек кузова.

При сме­ще­нии чашек амор­ти­за­то­ров при­ме­ня­ет­ся спе­ци­аль­ное при­спо­соб­ле­ние. Оно поз­во­ля­ет вытя­ги­вать чаш­ку в любом направлении.

Зазоры

После вытя­ги­ва­ния всех сило­вых эле­мен­тов и заме­ны повре­ждён­ных дета­лей кузо­ва, не под­ле­жа­щих вос­ста­нов­ле­нию, при­ме­ря­ют­ся лице­вые пане­ли кузо­ва. Если все сило­вые эле­мен­ты вытя­ну­ты пра­виль­но и все места креп­ле­ний вста­ли на свои места, то все зазо­ры лице­вых пане­лей кузо­ва долж­ны быть ров­ны­ми и оди­на­ко­вы­ми с обе­их сто­рон автомобиля.

Все две­ри, капот и крыш­ка багаж­ни­ка долж­ны закры­вать­ся без зна­чи­тель­ных уси­лий и не заде­вать за сосед­ние пане­ли кузо­ва. О том как отре­гу­ли­ро­вать зазо­ры на авто­мо­би­ле може­те про­чи­тать здесь.

Нерав­но­мер­ность зазо­ров может пока­зать, что и куда недо­тя­ну­то или пере­тя­ну­то. Зазо­ры, таким обра­зом, дают инфор­ма­цию о том, пра­виль­но ли вытя­нут кузов.

Под­во­дя итог мож­но ска­зать, что при нали­чии необ­хо­ди­мых, не самых доро­го­сто­я­щих инстру­мен­тов и устройств, а так­же зна­ний и опы­та мож­но вытя­ги­вать слож­ные повре­жде­ния кузо­ва авто­мо­би­ля даже в усло­ви­ях гараж­ной мастер­ской. Опыт, конеч­но же, име­ет нема­ло­важ­ное зна­че­ние. При недо­ста­точ­ном опы­те луч­ше начи­нать вытя­ги­вать ава­рий­ные кузо­ва, име­ю­щие неболь­шие сме­ще­ния сило­вых элементов.

Не менее высо­ко­го мастер­ства тре­бу­ет рих­то­ва­ние повре­ждён­ных пане­лей кузо­ва. Овла­дев базо­вы­ми при­ё­ма­ми рих­то­ва­ния, мож­но выправ­лять доста­точ­но слож­ные повре­жде­ния. О спо­со­бе рих­то­ва­ния вмя­тин при помо­щи рих­то­воч­но­го молот­ка, под­держ­ки и кузов­ной гла­дил­ки читай­те в дру­гой ста­тье.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
