Газовый подпор выхлопной системы автомобиля

Выхлопные системы. Атмо Ч1

ПОЧЕМУ ВЫПУСКНОЙ ТРАКТ ВЛИЯЕТ НА РАБОТУ МОТОРА.

ДВС иначе можно назвать воздушным насосом. Мощность мотора зависит от количества воздуха напрямую, топлива можно запихать сколько угодно. Чем больше пройдёт кислорода за единицу времени, тем больше мощности, а точнее крутящего момента будет.

Задаёмся вопросом каким образом в атмомотор запихать кучу воздуха?! Ведь атмо ДВС засосёт столько сколько ему нужно, и никто ему насильно, как в турбо, нагнетать не станет.
Важно понимать — нужен нам не воздух в общем, а сам кислород. Плотность воздуха как и любого газа зависит от температуры, больше температура — больше расстояние между молекулами, следовательно в одном объёме меньше кислорода, а это сказывается на мощности. Чем холоднее воздух тем лучше.
Основная цель выпускной системы на спортивном авто или на любом гражданском от которого мы хотим больше отдачи — это обеспечение лучшего наполнения смесью, а как это должно быть сейчас расскажу.
Кто то думает, чем больше диаметр трубы, тем меньше сопротивление газам, а значит нет подпора и движок может переработать больше воздуха. Оно конечно так, если бабушка у подъезда заткнёт вам в глушак картошку, чтобы не тарахтел, конечно тачка нифига не повалит =) Но наполнение цилиндра можно ещё больше улучшить!

ГДЕ “СПРЯТАНА” ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ?

Выпускную систему можно построить таким образом, что распространяющиеся в трубах ударные волны, отражаясь от различных элементов системы, будут возвращаться к выпускному клапану в виде скачка давления или разрежения. Про давление понятно, заткнём картошку в глушак, выпускные газы отразятся от неё и пойдут обратно к выпускным клапанам, потом опять к картошке, пока не заполнят весь тракт, потом картошка вылетит бабке по лбу, если ржавых дырок нет, или движка заглохнет. Как поняли нас интересует разряжение. Откуда оно берётся?
Дело в том, что в силу инерции газов за скачком давления всегда следует фронт разрежения. Именно фронт разрежения интересует нас больше всего. Нужно только сделать так, чтобы он был в нужном месте в нужное время. Тут вспоминается как пацаном сливали с шохи соседа дятла бенз для мотака. За шоху не переживайте, она всё равно стояла комом третий год из за лопнувшего блока. А дятел потому что, нефиг зимой воду забывать сливать… Принцип разряжения похож, суём шланг в бак, создаём разряжение, и быстро отплёвываясь бензом, пытаемся попасть в горлышко канистры. Тогда меня удивляло, как это он сам льётся не переставая. Догнал наконец то =)
Ну так вот про нужное место и время. Место это выпускной клапан. Тут как раз и нужно создать разрежение, то есть область давления ниже чем атмосферное давление.

Когда давление в цилиндре уже упало почти до атмосферного. Поршень находится около ВМТ, значит, объем над поршнем минимален. Да еще и впускной клапан уже приоткрыт. Называется это фазой перекрытия где собственно и осуществляется процесс продувки, когда все отработавшие газы должны вытянуться разряжением, да ещё и подтянуть часть свежего воздуха в цилиндр и даже в выпускной тракт.

Получается это разряжение по следующей причине. При сгорании смеси в цилиндре образуется огромное давление, которое в момент открытия выпускного клапана устремляется с большой скоростью по одной из 4х каналов в выпускном коллекторе. (если 4х цил двигатель).

В схеме с приёмной трубой в 2 трубы, этот поток проходит дальше к месту соединения 2 труб в 1 большую, где происходит рассеивание потока и уменьшение скорости. Отражения нет, тут и возникает разряжение во всём канале коллектора и приёмной трубы, но до того места где трубы сходятся в одну. Получается с одной стороны хорошо, перекрытие есть, смесь продувается, а с другой газы уменьшают скорость, останавливаются и обратно… Плохо когда эти газы опять входят в цилиндр, а такое происходит на малой частоте вращения.
Как вы понимаете существует только небольшой диапазон оборотов где из за продувки обеспечивается хорошее наполнение, а следовательно наибольший крутящий момент. И этот диапазон по оборотам мы можем двигать, на высокие или средние обороты, низкие нам не интересны. А двигать его возможно изменением длины выпускного коллектора до места входа в одну большую трубу. Но об этом во 2ой части =)

Писал я эту статью, если можно так сказать, своими словами, чтобы было понятно каждому сразу. Упущены некоторые детали, которые для общего понимания на начальном уровне не нужны.

Источник

Как обратное давление выхлопных газов влияет на мощность автомобиля?

Что такое обратное давление выхлопных газов, и насколько оно влияет на мощность?

Умудренные опытом автомеханики говорят, что высокое обратное давление выхлопных газов – это плохо. Если вы хотите сохранить максимальную мощность, то должны минимизировать обратное давление выхлопных газов*.

* Немного теории. Противодавление (обратное давление) на выхлопе является давлением, противоположенным току газов из камеры сгорания вдоль по ограниченному пространству трубы (в данном случае автомобильной). Часто причиной появления противодавления являются неровные поверхности стенок выхлопной трубы, препятствия или закругления в ней.

Обратное давление, вызванное установленной выхлопной системой (состоящей из выпускного коллектора, каталитического нейтрализатора, глушителя и соединительных труб) автомобильного четырехтактного двигателя, негативно влияет на эффективность работы двигателя, что приводит к снижению выходной мощности и должно быть компенсировано увеличением расхода топлива.

Немного практики. Возьмем автомобиль с очень «свободно дышащей» выхлопной системой: специальный гоночный автомобиль – драгстэр.

В выхлопной системе этого гоночного аппарата на каждом цилиндре применяется отдельная выхлопная труба. Длина каждой выхлопной трубы не превышает 1 метра, и служат они исключительно для управления потоком выхлопных газов, направляя их вверх и в сторону от двигателя и кузова автомобиля в процессе заезда, используя силу выхлопа для создания небольшого количества дополнительной прижимной силы для повышения тяги.

И вроде бы все в этом гоночном болиде ладно сделано и хорошо скроено, но есть одна противоречивая теория, которую время от времени озвучивают как на форумах Рунета, так и на зарубежных ресурсах, посвященных автомобилям. Главный посыл теоретической мысли – нехватка обратного давления в системе отрицательно влияет на мощность. Иными словами, если у вашего автомобиля в выхлопной системе слишком свободный ток выхлопных газов, это может фактически уменьшить выходную мощность.

К счастью, Джейсон Фенске с YouTube объяснил, что в данном случае хорошо, а что не очень.

Главная задача состоит в подборе труб системы правильной длины, от стенок которых волны выхлопных газов будут вовремя отражаться для возврата части энергии обратно, например к тому же цилиндру, во время открытия выпускного клапана, что позволит лучше очистить камеру сгорания от продуктов распада топлива. Буквально провентилировать ее изнутри.

Помимо этого, расчеты инженеров устремляются в сторону создания зон пониженного давления в трубах коллектора – другими словами, вакуума при помощи противодавления. Этот частичный вакуум может фактически высасывать выхлопные газы из цилиндра. Правильно спроектированная система выхлопа увеличивает этот эффект в широком диапазоне оборотов, эффективно очищая цилиндры от отработанных выхлопных газов при помощи точно настроенной формы выхлопной системы.

Двигатель, в котором лучше очищаются цилиндры, будет выдавать большую мощность, будет работать эффективнее, экологичнее и экономичнее. Без верно настроенных труб выхлопа, которые будут правильным образом распределять волны обратного давления, этого добиться будет крайне сложно, и отсюда неминуема потеря мощности.

Тем, кому интересно узнать больше нюансов, можно посмотреть видео, предварительно включив субтитры и выбрав перевод на русский в меню «Настройки» (шестеренка в правом нижнем углу видео).

Источник

Газовый подпор выхлопной системы автомобиля

Группа: Пользователи
Сообщений: 58
Регистрация: 18.8.2008
Пользователь №: 2 391
Машина:top secret

. В современных моторах фазы впуска и выпуска заметно перекрываются и в момент, когда открыты оба клапана, важно создать за выпускным клапаном разрежение, благодаря которому отработанные газы будут активнее покидать цилиндр, освобождая место для свежей порции смеси. Чтобы этого добиться, используют инерцию и неравномерность истечения выхлопных газов из двигателя. Дело в том, что после закрытия выпускного клапана, в коллекторе образуется зона понижено го давления, двигающаяся по трубе со скоростью звука. Если создать на пути этой волны препятствие, она отразится и, при правильном расчете соотношения между оборотами двигателя и расстоянием до этого препятствия, окажется у выпускного клапана в момент, когда он будет снова открыт. Для автомобильного двигателя это расстояние оказывается очень большим, поэтому фронт разрежения от одного цилиндра возвращают к двигателю в момент открытия клапана другого. Этот процесс организуется с помощью выпускного коллектора с трубами равной длины, а препятствием для волны служит соединение этих труб в одну.
. Первым необходимым условием дозарядки цилиндров с помощью ударных волн надо назвать существование достаточно широкой зоны перекрытия. Строго говоря, нас интересует не столько сама ширина фазы, сколько интервал времени, когда оба клапана открыты. Без особых разъяснений понятно, что при постоянной фазе с увеличением скорости вращения время уменьшается. Из этого автоматически следует, что при настройке выпускной системы на определённые обороты одним из варьируемых параметров будет ширина фазы перекрытия. Чем выше обороты, тем шире нужна фаза. Из практики можно сказать, что фаза перекрытия менее 70 градусов не позволит иметь заметный эффект, а значение для настроенных на обычные 6.000 об/мин систем составляет 80 — 90 градусов

Второе условие уже определили. Это необходимость вернуть к выпускному клапану ударную волну. Причем в многоцилиндровых двигателях вовсе необязательно возвращать ее в тот цилиндр, который ее сгенерировал. Более того, выгодно возвращать ее, а точнее, использовать в следующем по порядку работы цилиндре. Дело в том, что скорость распространения ударных волн в выпускных трубах — есть скорость звука. Для того чтобы возвратить ударную волну к выпускному клапану того же цилиндра, предположим, на скорости вращения 6.000 об/мин, надо расположить отражатель на расстоянии примерно 3,3 метра. Путь, который пройдет ударная волна за время двух оборотов коленчатого вала при этой частоте, составляет 6,6 метра. Это путь до отражателя и обратно. Отражателем может служить, например, резкое многократное увеличение площади трубы. Лучший вариант — срез трубы в атмосферу. Или, наоборот, уменьшение сечения в виде конуса, сопла Лаваля или, совсем грубо, в виде шайбы.

Источник

Лучшая статья о принципах работы выхлопной системы 2

Вернемся к нашим автомобильным двигателям. Сократить геометрические размеры выпускной системы, настроенной на те же 6000 об/мин, вполне можно, если мы будем использовать ударную волну следующим по порядку работы цилиндром. Фаза выпуска в нем наступит для трехцилиндрового мотора через 240 градусов поворота коленчатого вала, для четырехцилиндрового — через 180 градусов, для шестицилиндрового — через 120 и для восьмицилиндрового — через 90. Соответственно, интервал времени, а следовательно, и длина отводящей от выпускного окна трубы пропорционально уменьшается и для, например, четырехцилиндрового двигателя сократится в четыре раза, что составит 0,82 метра. Стандартное в таком случае решение — всем известный и желанный «паук». Конструкция его проста. Четыре так называемые первичные трубы, отводящие газы от цилиндров, плавно изгибаясь и приближаясь друг к другу под небольшим углом, соединяются в одну вторичную трубу, имеющую площадь сечения в два-три раза больше, чем одна первичная. Длина от выпускных клапанов до места соединения нам уже известна — для 6000 об/мин примерно 820 мм. Работа такого «паука» состоит в том, что следующий за ударной волной скачок разрежения, достигая места соединения всех труб, начинает распространяться в обратном направлении в остальные три трубы. В следующем по порядку работы цилиндре в фазе выпуска скачок разрежения выполнит нужную для нас работу.

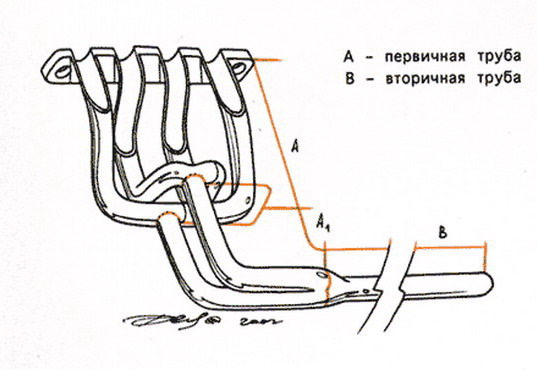

Тут надо сказать, что существенное влияние на работу выпускной системы оказывает также длина вторичной трубы. Если конец вторичной трубы выпущен в атмосферу, то импульсы атмосферного давления будут распространяться во вторичной трубе навстречу импульсам, сгенерированным двигателем. Суть настройки длины вторичной трубы состоит в том, чтобы избежать одновременного появления в месте соединения труб импульса разрежения и обратного импульса атмосферного давления. На практике длина вторичной трубы слегка отличается от длины первичных труб. Для систем, которые будут иметь дальше глушитель, на конце вторичной трубы необходимо разместить максимального объема и максимальной площади сечения банку с поглощающим покрытием внутри. Эта банка должна как можно лучше воспроизводить акустические характеристики бесконечной величины воздушного пространства. Следующие за этой банкой элементы выпускной системы, т.е. трубы и глушители, не оказывают никакого воздействия на резонансные свойства выпускной системы. Их конструкцию, влияние на сопротивление потоку, на уровень и тембр шума мы уже обсудили. Чем ниже избыточное давление они обеспечат, тем лучше.

Итак, мы уже рассмотрели два варианта построения настроенной на определенные обороты выпускной системы, которая за счет дозарядки цилиндров на оборотах резонанса увеличивает вращающий момент. Это четыре отдельные для каждого цилиндра трубы и так называемый «паук» «четыре в один». Следует также упомянуть о варианте «два в один — два в один» или «два Y», который наиболее часто встречается в тюнинговых автомобилях, так как легко компонуется в стандартные кузова и не слишком сильно отличается по размерам и форме от стандартного выпуска. Устроен он достаточно просто. Сначала трубы соединяются попарно от первого и четвертого цилиндров в одну и второго и третьего в одну как цилиндров, равноотстоящих друг от друга на 180 градусов по коленчатому валу. Две образовавшиеся трубы также соединяются в одну на расстоянии, соответствующем частоте резонанса. Расстояние измеряется от клапана по средней линии трубы. Попарно соединяющиеся первичные трубы должны соединяться на расстоянии, составляющем треть общей длины. Один из часто встречающихся вопросов, на которые приходится отвечать, это какой «паук» предпочесть. Сразу скажу, что ответить на этот вопрос однозначно нельзя. В некоторых случаях стандартный выпускной коллектор со стандартной приемной трубой работает абсолютно так же. Однако сравнить упомянутые три конструкции, несомненно, можно.

Тут надо обратиться к такому понятию, как добротность. Постольку, поскольку настроенный выпуск суть есть колебательная система, резонансные свойства которой мы используем, то понятно, что ее количественная характеристика — добротность — вполне может быть разной. Она действительно разная. Добротность показывает, во сколько раз амплитуда колебаний на частоте настройки больше, чем вдали от нее. Чем она выше, тем больший перепад давления мы можем использовать, тем лучше наполним цилиндры и, соответственно, получим прибавку момента. Так как добротность — энергетическая характеристика, то она неразрывно связана с шириной резонансной зоны. Не вдаваясь в подробности, можно сказать, что если мы получим большой выигрыш по моменту, то только в узком диапазоне оборотов для высокодобротной системы. И наоборот, если диапазон оборотов, в котором достигается улучшение, велик, то по величине выигрыш незначительный, это низкодобротная система. На рис 2 по вертикальной оси отложено давление — разрежение, получаемое в районе выпускного клапана, а по горизонтальной оси — обороты двигателя. Кривая 1 характерна для высокодобротной системы. В нашем случае это четыре раздельные трубы, настроенные на 6000 об/мин.

Первый. Так как вращающий момент пропорционален перепаду давления, то наибольший прирост даст высокодобротная система номер один. Однако в узком диапазоне оборотов. Настроенный двигатель с такой системой будет иметь ярко выраженный «подхват» в зоне резонанса. И совершенно никакой на других оборотах. Так называемый однорежимный или «самолетный» мотор. Такой двигатель, скорее всего, потребует многоступенчатую трансмиссию. Реально такие системы в автомобилях не применяются. Система второго типа имеет более «сглаженный» характер, используется в основном для кольцевых гонок. Рабочий диапазон оборотов гораздо шире, провалы меньше. Но и прирост момента меньше. Таким образом настроенный двигатель тоже не подарок, об эластичности и мечтать не приходится. Однако если главное — высокая скорость при движении, то под такой режим будет подстроена и трансмиссия, и пилот освоит способы управления. Система третьего типа еще ровнее. Диапазон рабочих оборотов достаточно широкий. Плата за такую покладистость — еще меньшая добавка момента, которую можно получить при правильной настройке. Такие системы используются для ралли, в тюнинге для дорожных автомобилей. То есть для тех автомобилей, которые ездят с частой сменой режимов движения. Для которых важен ровный вращающий момент в широком диапазоне оборотов.

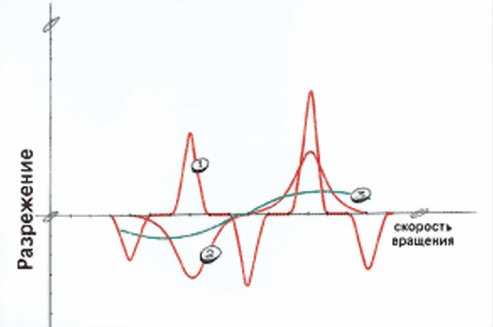

Второй. Как всегда, бесплатных пряников не бывает. На вдвое меньших от резонансной частоты оборотах фаза отраженной волны повернется на 180 градусов, и вместо скачка разрежения в фазе перекрытия к выпускному клапану будет приходить волна давления, которая будет препятствовать продувке, то есть сделает желаемую работу наоборот. В результате на вдвое меньших оборотах будет провал момента, причем чем большую добавку мы получим вверху, тем больше потеряем внизу. И никакими настройками системы управления двигателем невозможно скомпенсировать эту потерю. Останется только мириться с этим фактом и эксплуатировать мотор в том диапазоне, который можно признать «рабочим».

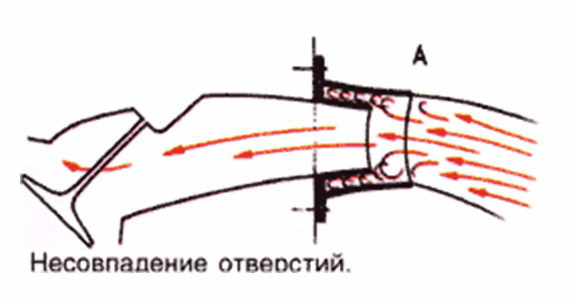

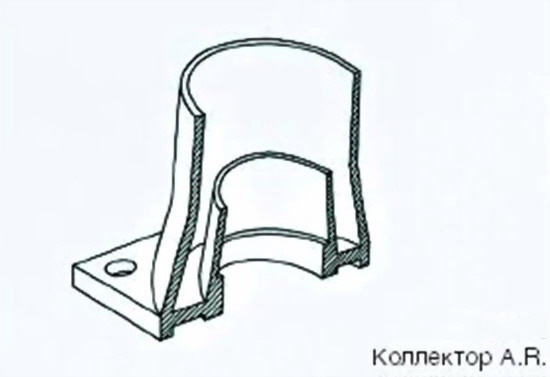

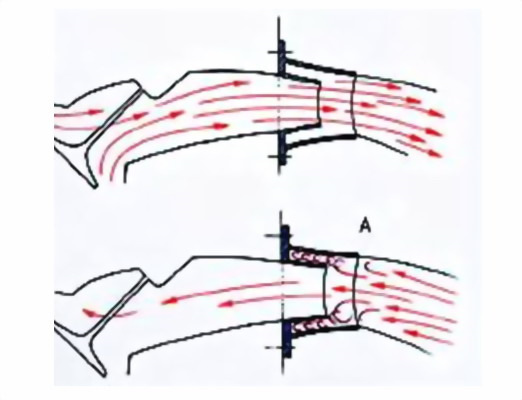

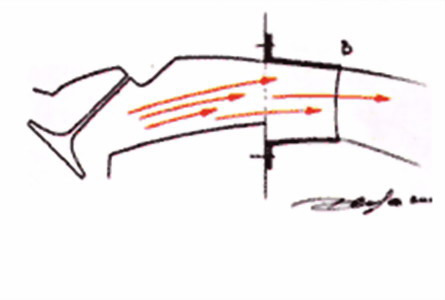

Однако человечество придумало несколько способов борьбы с этим явлением. Один из них — электронноуп-равляемые заслонки около выходных отверстий в головке. Суть их работы состоит в том, что на низкой кратной частоте заслонка перегораживает частично выхлопной канал, препятствуя распространению ударных волн и тем самым разрушая ставший вредоносным резонанс. Выражаясь более точно, во много раз уменьшая добротность. Уменьшение сечения из-за прикрытых заслонок на низких оборотах не столь важно, так как генерируется небольшое количество выхлопных газов. Второй способ — применение так называемых коллекторов «A.R.». Их работа состоит в том, что они оказывают небольшое сопротивление потоку, когда давление в коллекторе меньше, чем у клапана, и увеличивают сопротивление, когда ситуация обратная. Третий способ — несовпадение отверстий в головке и коллекторе. Отверстие в коллекторе большего размера, чем в головке, совпадающее по верхней кромке с отверстием в головке и не совпадающее примерно на 1 — 2 мм по нижней. Суть та же, что и в случае с «A.R.» конусом. Из головки в трубу — «по шерсти», обратно — «против шерсти». Два последних варианта нельзя считать исчерпывающими ввиду того, что «по шерсти» все-таки несколько хуже, чем гладкие трубы. В качестве лирического отступления могу сказать, что несовпадение отверстий — стандартное простое решение для многих серийных моторов, которое почему-то многие «тюнингаторы» считают дефектом поточного производства.

Третий. Следствие второго. Если мы настроим выпускную систему на резонансную частоту, например 4000 об/ мин, то на 8000 об/мин получим вышеописанный «провал», если на этих оборотах система окажется работоспособной.

Немаловажный аспект при рассмотрении работы настроенного выпуска — это требования к его конструкции с точки зрения акустических свойств. Первое и самое важное — в системе не должно быть других отражающих элементов, которые породят дополнительные резонансные частоты, рассеивающие энергию ударной волны по спектру. Это значит, что внутри труб должны отсутствовать резкие изменения площади сечения, выступающие внутрь углы и элементы соединения. Радиусы изгиба должны быть настолько большими, насколько позволяет компоновка мотора в автомобиле. Все расстояния по средней линии трубы от клапана до места соединения должны быть по возможности одинаковыми.

Второе важное обстоятельство состоит в том, что ударная волна несет в себе энергию. Чем выше энергия, тем большую полезную работу мы можем от нее получить. Мерой энергии газа является температура. Поэтому все трубы до места их соединения лучше теплоизолировать. Обычно трубы обматывают теплостойким, как правило, асбестовым материалом и закрепляют его на трубе с помощью бандажей или стальной проволоки.

Раз уж сейчас говорим о конструкции выпускной системы, нужно упомянуть о таком элементе конструкции, как гибкие соединения. Дело в том, что для переднеприводных автомобилей с поперечно расположенным силовым агрегатом существует проблема компенсации перемещений мотора относительно кузова. Так как опоры двигателя при такой компоновке принимают на себя весь реактивный момент от приводных валов ведущих колес, крены силового агрегата относительно кузова в продольном направлении могут иметь значительную величину. Конечно, величина отклонения сильно зависит от жесткости опор, однако нередко перемещения головки блока достигают величины 20 — 50 мм при переходе от торможения двигателем к разгону на низших передачах. В случае, если мы не позволим выпускной системе свободно изгибаться и сделаем ее абсолютно жесткой, конец глушителя должен будет совершать колебания вверх-вниз с амплитудой 500 — 600 мм, что определенно превышает разумную величину дорожного просвета значительной части автомобилей. Если мы попытаемся в таком случае закрепить трубу за кузов, то подвеска глушителя начнет играть роль дополнительной опоры силового агрегата и принимать на себя реактивный момент ведущих колес. В результате или непрерывно будут рваться подвесные элементы выпускной системы, или ломаться трубы. Для того чтобы избавиться от такого нежелательного явления, применяют гибкие соединения между трубами выпускной системы, позволяя приемной трубе перемещаться вместе с мотором, а всей остальной системе оставаться параллельной кузову. Есть несколько конструкций, позволяющих решить эту задачу. Две самые распространенные — гофрированная гибкая труба или шаровое соединение в виде полусферической шайбы с поджатой пружинами к ней ответной части. Гибкое соединение располагают как можно ближе к оси поворота силового агрегата на опорах, чтобы уменьшить перемещение труб относительно кузова. Для настроенных выпускных систем шаровое соединение предпочтительно. Внутренняя поверхность гофрированной вставки искажает форму трубы, что приводит к появлению паразитных частот резонанса. В качестве лирического отступления следует упомянуть, что для автомобилей такой компоновки при увеличении мощности в результате доработок двигателя и как следствие увеличения момента на передней ведущей оси, стандартные опоры силового агрегата окажутся перегруженными и позволят «прыгать» двигателю в подкапотном пространстве с размахом, вполне вероятно превышающим разумные пределы.

Теперь, после того как стали ясны процессы, происходящие в выпускной системе, вполне можно перейти к практическим рекомендациям по настройке выпускных систем. Сразу скажу, что в такой работе нельзя полагаться на свои ощущения и необходимо «вооружиться» измерительной системой. Измерять она должна прямым или косвенным методом обязательно как минимум два параметра — вращающий момент и обороты двигателя. Совершенно понятно, что лучший прибор — динамометрический стенд для двигателя. Обычно поступают следующим образом. Для подготовленного к испытаниям двигателя изготавливают экспериментальную выпускную систему. Так как мотор на стенде и нет ограничений в конфигурации труб из-за отсутствующего кузова, самые простые формы вполне применимы. Экспериментальная система должна быть удобной и максимально гибкой для изменения ее состава и длин труб. Хороший и быстрый результат дают различного рода телескопические вставки, позволяющие менять длины элементов в разумных пределах. Если вы хотите добиться от вашей силовой установки максимальных параметров, вы должны быть готовы выполнить значительное количество экспериментов. Математический расчет и «попадание в яблочко» с первого раза исключите из рассмотрения, как событие чрезвычайно маловероятное. Его можно использовать как «приземление в заданном районе». Некоторую уверенность в том, что вы недалеко от истины, дают опыт и предыдущие эксперименты с аналогичными по характеристикам моторами, у которых были получены хорошие результаты.

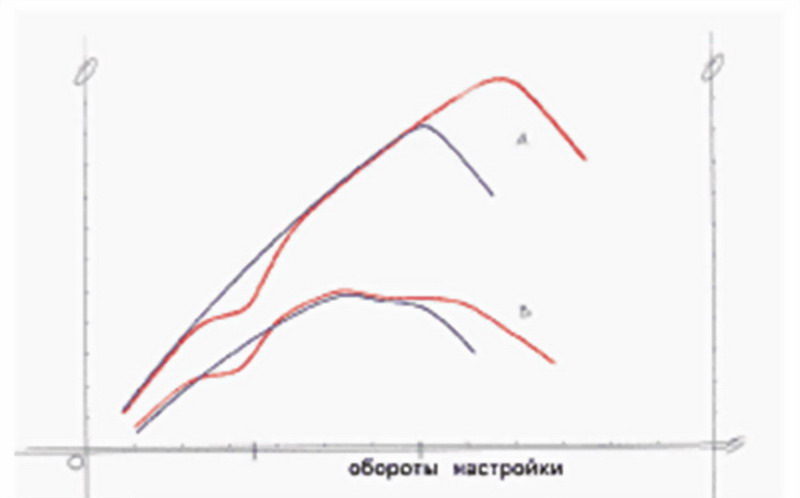

Тут, вероятно, надо остановиться и ответить на вопрос, а на какую частоту надо настраивать выпускную систему. Для этого надо определить цель. Постольку, поскольку в самом начале статьи мы решили, что будем добиваться максимальной мощности, то лучший в этом смысле вариант, если мы получим прирост момента на том участке моментной кривой, где коэффициент наполнения, а следовательно, и момент начинают существенно падать из-за высокой скорости вращения, т.е. мощность перестанет расти. Тогда небольшое приращение момента даст существенный выигрыш в мощности. См. рис. 3. Для того чтобы узнать эту частоту, необходимо как минимум иметь моментную кривую двигателя с ненастроенным выхлопом, т.е., например, со стандартным коллектором, открытым в атмосферу. Конечно, такие эксперименты весьма шумные и, извините за грубое слово, вонючие, однако необходимые. Некоторые меры по защите органов слуха и хорошая вентиляция позволят получить необходимые данные. Затем, когда нам станет известна частота настройки, нагружаем двигатель так, чтобы обороты стабилизировались в нужной точке кривой при на 100% открытом дросселе.

Теперь можно начинать экспериментировать с различными приемными трубами. Цель — подобрать такую приемную трубу или «паук», а точнее ее длину, чтобы получить прирост момента на нужной частоте. При попадании в нужную точку динамометр сразу отзовется увеличением измеряемой силы. Быстрее всего результат будет получен, если использовать телескопические трубы и менять длину на работающем и нагруженном двигателе. Меры безопасности будут нелишними, так как присутствует вероятность ожога, да и работающий с полной нагрузкой двигатель опасен в смысле разрушения. Известны случаи, когда при аварии обломки блока цилиндров пробивали кузов автомобиля и влетали в кабину водителя. После того как будет найдена конфигурация «паука», можно приступать к настройке вторичной трубы аналогичным образом. Как я уже говорил, влияние всех остальных элементов выпускной системы сводится к тому, чтобы не потерять уже достигнутого. Поэтому достаточно планируемые к установке в автомобиль трубы и глуши-телъ пристыковать к найденным и настроенным первым двум элементам и убедиться, что настройки сохранились или существенно не ухудшились. Далее можно уже приступать к проектированию и изготовлению рабочей системы, которая будет соответствовать автомобилю и разместится в предназначенном для нее туннеле кузова. Должен сказать, что работа очень большая и маловероятно, что может быть выполнена без специального оборудования. Кроме того, необходимо иметь в виду, что на параметры настройки выпускной системы оказывают влияние многие факторы. Известный авторитет в области спортивных моторов в США Smokey Yunick считает, что совместной настройке подлежит выпускная система, впускные и выпускные каналы головки, форма камеры сгорания, фазы газораспределения (распредвал), фазировка двигателя, впускной коллектор, система питания и система зажигания. Он утверждает, что любое изменение в одной из названных компонент обязательно влечет за собой перенастройку всех остальных для того, чтобы в худшем случае не навредить, а в лучшем достичь большей эффективности мотора. Как минимум понятно, что в фазе перекрытия, когда настроенная выпускная система выполняет полезную работу, мы имеем дело со сквозным потоком газов из впускного в выпускной коллектор через камеру сгорания. Впускной коллектор точно так же, как и выпускная система, может рассматриваться как колебательная акустическая система со своими резонансными свойствами. Так как цель настройки состоит в получении максимального перепада давления, роль впускного коллектора, а точнее его геометрии, очевидна. Ее влияние для моторов с широкой фазой перекрытия может оказаться меньше, чем от выпуска в силу меньшей энергетики, однако совместная настройка категорически необходима. Для узкофазных моторов (читай — серийных) настройка впускного коллектора, пожалуй, единственный способ получить резонансный наддув.

Пару слов хотелось бы сказать о разнице в настройке впрыскного и карбюраторного моторов.

Во-первых, у впрыскного мотора конструкция впускного коллектора может быть любая, так как мы не связаны с конструктивными особенностями карбюратора, а значит, возможности настройки гораздо шире.

Во-вторых, у него на кратных частотах отрицательное влияние обратного перепада давления существенно ниже. Карбюратор на любое движение воздуха в диффузоре распыляет топливо. Поэтому для кратных частот характерно переобогащение смеси из-за того, что один и тот же объем воздуха сначала движется через карбюратор из камеры сгорания к фильтру, а затем в том же такте обратно. В случае электронной системы впрыска количество топлива может быть строго отрегулировано с помощью программы управления. Также программируемый угол опережения зажигания может помочь уменьшить на этих оборотах вредное влияние обратной волны, не говоря уже об управлении теми заслонками на выхлопе, которые уже упоминались.

И в-третьих, требование качественного приготовления смеси на низких оборотах диктует необходимость применять сужающееся сечение в карбюраторе, известное как диффузор, что создает дополнительное сопротивление потоку на высоких оборотах.

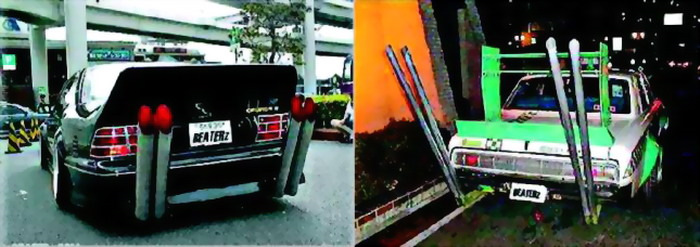

Ради справедливости надо сказать, что горизонтальные сдвоенные карбюраторы Вебер, Деллорто или Солекс частично решают эту проблему, позволяя каждому цилиндру дать трубу необходимой длины с целью настройки на нужные обороты, иметь достаточно большое сечение, но с переобогащением все равно бороться не в силах. Есть еще один прием, позволяющий повысить эффективность выпускной системы. Применяется он в основном в тюнинге, так как при определенных эстетических наклонностях конструктора позволяет создать броский внешний вид автомобиля. Где-нибудь, как минимум на фотографиях авто американских любителей, вы наверняка видели автомобили с поднятыми из-под заднего бампера чуть ли не до крыши концами выпускных труб. Идея такой конструкции состоит в том, что при движении за задним срезом автомобиля создается «воздушный мешок», или зона разрежения. Если найти то место, где разрежение максимально, и конец выхлопной трубы поместить в эту точку, то уровень статического давления внутри выпускной системы мы понизим. Соответственно статический уровень давления у выпускного клапана упадет на ту же величину. Постольку, поскольку коэффициент наполнения тем выше, чем ниже давление у выпускного клапана, такое решение можно считать удачным.

В заключение хочу сказать, что при кажущейся простоте установка другой, отличной от серийной выпускной системы, как бы она ни была похожа на то, что применяется в спорте, вовсе не гарантирует вашему автомобилю дополнительных лошадиных сил. Если у вас нет возможности провести настройки для вашего конкретного варианта мотора, то самый разумный путь состоит в том, что вы купите полный комплект комплектующих для доработки мотора у того, кто эти испытания уже выполнил и заранее знает результат. Вероятно, комплект должен включать в себя как минимум распредвал, впускной и выпускной коллекторы и программу для вашего блока управления двигателем.
