Автозапуск и обходчик иммобилайзера — кто и что это?

ЧАСТЬ 1 — ПРИНЦИП РАБОТЫ ИММОБИЛАЙЗЕРА

В автомобиле есть штатная противоугонная система — иммобилайзер.

Работает она следующим образом.

В ключе зажигания есть чип, с запрограммированным индивидуальным кодом.
Работает этот чип без батарейки, в электромагнитном поле.

В замке зажигания (под пластиковой накладкой) есть антенна
Она создает магнитное поле при включении зажигания (питая сам чип) и принимает сигнал с чипа.
Радиус магнитного поля — несколько сантиметров.

После включения зажигания, код считанный с чипа отправляется в электронный блок иммобилайзера/электронный блок управления двигателем.
В которых хранится индивидуальный код.

Если код чипа в замке зажигания совпадает с тем, который прописан в электронных блоках, то они разрешают запуск двигателя. (Подавая искру, топливо и т.д. при прокрутке)

Если код чипа в замке зажигания не совпадает, либо не прочитан (нет чипа, он находится слишком далеко и т.п.)
Электронные блоки блокируют запуск (отключены форсунки, искра, порой стартер и насос)

ЧАСТЬ 2 — ОБХОД ИММОБИЛАЙЗЕРА ПРИ УСТАНОВКЕ АВТОСИГНАЛИЗАЦИИ С ДИСТАНЦИОННЫМ ЗАПУСКОМ.

Как описано выше, для запуска автомобиля нужно имитировать наличие чипа возле антенны замка зажигания.
В случае если водитель с ключами находится вне автомобиля, используют следующие решения:

0) Программно удаляют иммобилайзер
Из минусов – можно запускать двигатель отверткой.

1) Оставляют ключ в замке зажигания
Максимально простой и опасный способ.
Без комментариев…

2) Извлекают из одного из ключей чип, и крепят его к замку зажигания изолентой
Способ не особо хорош, но им все еще пользуются в силу дешевизны и простоты.
Из реальных минусов.
Машину можно завести отверткой
Иммобилайзер думает что чип в замке всегда и продолжает пиликать при открытых дверях вечно.

3) Прописывают еще один чип в систему иммобилайзера
И крепят его изолентой к замку зажигания
Минусы такие же как и п.3

4) Извлекают из одного из ключей чип, укладывают его в обходчик иммобилайзера и подключают согласно схеме обходчика.
Довольно популярный способ, как и п 5.

5) Прописывают еще один чип в систему иммобилайзера, укладывают его в обходчик иммобилайзера и подключают согласно схеме обходчика.

6) Используют бесключевой обходчик иммобилайзера.

ЧАСТЬ 3 — ЧТО ТАКОЕ ОБХОДЧИК ИММОБИЛАЙЗЕРА?

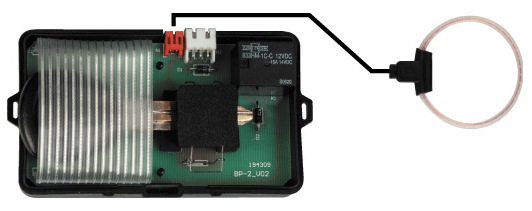

Обходчик иммобилайзера — это дополнительный электронный блок, внутри которого размещена схема с реле, диодом и антенной, внутри которой уже размещают прописанный чип от автомобиля.
Обходчик с чипом размещен далеко от антенны замка зажигания, потому не считывается случайно.
Перед тем, как сигнализация включит зажигание и подаст питание на стартер, она подает питание (массу) на обходчик, тем самым его активируя.
Обходчик передает данные чипа лежащего внутри него на антенну замка зажигания, после чего электронные блоки разрешают запуск двигателя.
Физически сигнализация включает реле внутри обходчика, а оно в свою очередь соединяет антенну внутри обходчика (в которой чип) и антенну на замке зажигания, таким образом данные транслируются из блока обходчика на замок.

У обходчика иммобилайзера как правило 4 вывода.

1) Постоянный +12в питания (всегда должен быть на обходчике, обычно взять с блока самой сигнализации)
2) Приходящая масса с блока сигнализации, подачей массы на этот провод сигнализация активирует обходчик в нужные моменты
3) Провод на антенну замка зажигания
4) Провод на антенну замка зажигания

Провода на антенну полярности не имеют.

Порой встречаются самодельные обходчики, антенна на замке, антенна намотанная на чип. И к ним реле, которое активирует сигнализация.
Так порой делают при отсутствии обходчика, или при слабом сигнале иммобилайзера.

По подключению обходчика есть пара вариантов
1) Попроще. На замок зажигания, прямо сверху крепят еще одну антенну, либо наматывают десяток колец тонким проводом и крепят изолентой.
Способ быстрый, но при низких температурах или слабом сигнале прекращает корректно работать.
2) Посложнее. Вместо дополнительной антенны, режется один из проводов (любой из двух) штатной антенны, и в разрыв неё, подключается антенна иммобилайзера.
Такой способ подключения оптимален.

ЧАСТЬ 4 — ПОЧЕМУ МАШИНА НЕ ВИДИТ ДАННЫЕ С ОБХОДЧИКА?

Пойдем от популярного к менее популярному

А) Дополнительная антенна/катушка от обходчика, расположенная на замке зажигания имеет обрыв, большой зазор относительно замка зажигания, либо малое количество витков (должно быть не менее 10 витков вокруг пластиковой части замка зажигания)

Б) Криво лежит чип внутри иммобилайзера, он должен лежать перпендикулярно линиям антенны и максимально близко к ним.

В) Неисправен чип (можно временно подменить одним из исправных ключей для проверки)

Г) Отсутствует питание на обходчике (постоянный плюс, или же приходящий минус с сигнализации)

Д) Неисправен обходчик (трещина в пайке платы)

Так же, кроме классического обходчика существуют так называемые бесключевые обходчики иммобилайзера.
Отдельным модулем, либо встроенные в автосигнализацию.
В силу сложности цена таких изделий выше, соответственно используют их реже.
Данные блоки копируют код иммобилайзера, и воспроизводят его по команде сигнализации.
Актуальное устройство как в плане безопасности, так и в плане экономии (на иномарках чип/ключ цена легко может стартовать от 5000 рублей, при цене обходчика вдвое дешевле)
