Изменение угла наклона камеры заднего вида. Или надоели напильники, да здравствует прогресс!

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Здрасьте, здрасьте люди добрые!

Для владельцев Крет уже давно не секрет, что нештатные камеры заднего вида очень странно установлены. Смотрят они прямиком под колёса и не видят что происходит именно сзади автомобиля. Это весьма странно и плохо, т.к. помимо состояния дорожного полотна, хочется ещё и наблюдать что же происходит позади. Не выбежал ли какой пешеход, не тронулся ли стоящий неподалёку авто, да и многое, многое другое.
А виной тому неправильный (на мой взгляд) угол установки камеры в плафон подсветки номера.
Я уже изготавливал себе приспособление, о котором пойдёт речь далее, но в связи со сменой магнитофона, а соответственно и камеры з/х, решил сделать заново и более аккуратно.
Тут на днях мне как раз приехала новая игрушка! Давно я уже облизывался на гравёры, ибо вещь крайне нужная и полезная, особенно когда руками не только за руль держишься и по клавишам стучишь, но и любишь что-либо делать руками. Короче штука незаменимая и все е возможности мне ещё только предстоит постичь)).
Давайте немного расскажу о своей обновке.

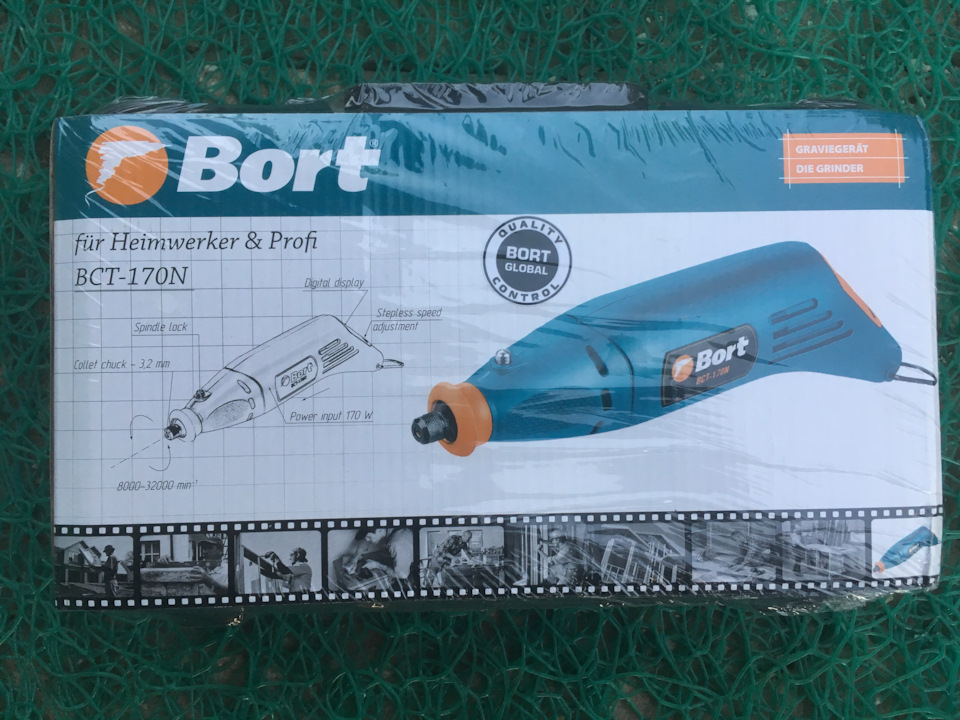

Гравер электрический BORT BCT-170N

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

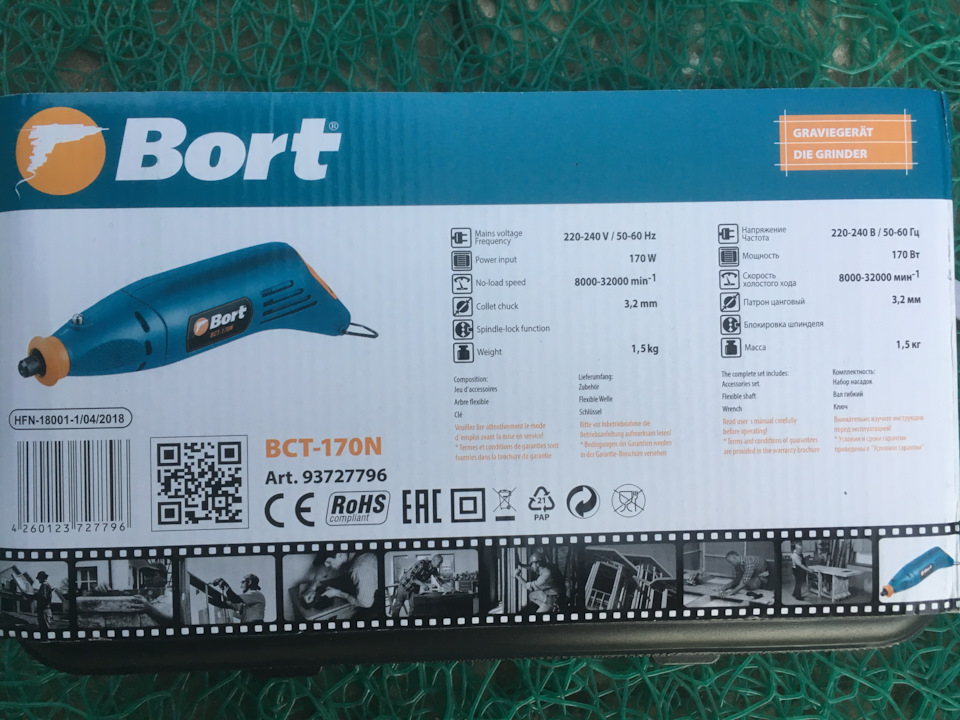

Заявленная мощность 170 Ватт.
Возможность регулировки оборотов в диапазоне от 8000-32000

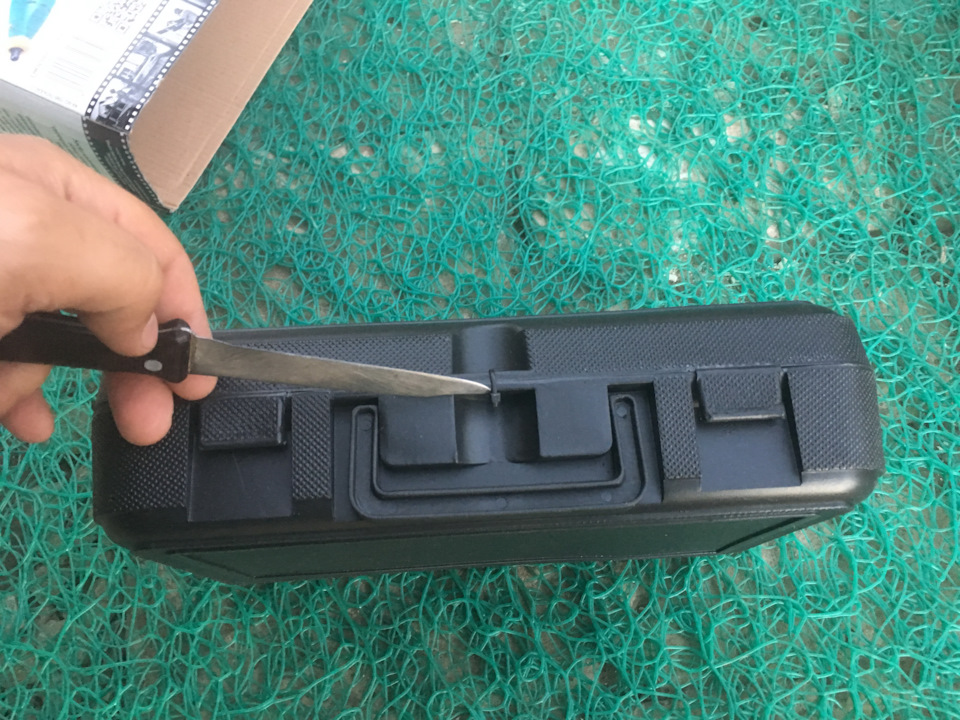

С завода идёт «запечатанным» стяжкой

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

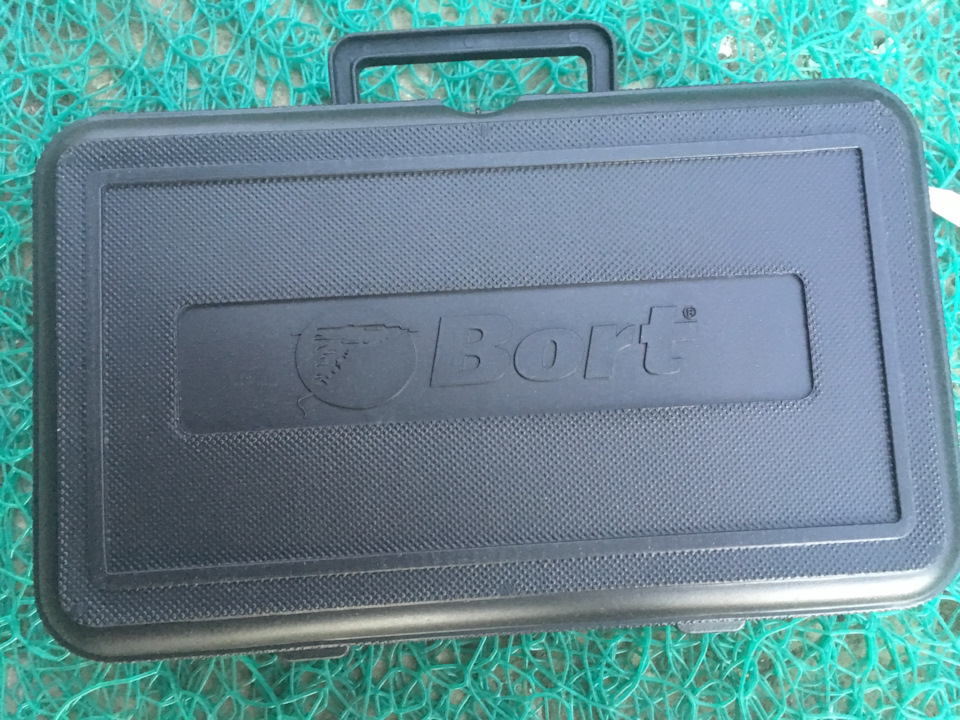

Чемоданчик для хранения инструментов выполнен из добротного пластика

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Защёлки на чемодане мягкие, но сделаны хорошо и прослужить должны долго.

Источник

НАСТРОЙКА КАМЕРЫ ЗАДНЕГО ВИДА СВОИМИ РУКАМИ

Парковка задним ходом — одно из самых сложных упражнений во время экзамена на «права». Да и в обычной жизни начинающего автомобилиста. Помочь тут может только практика, чувство габаритов автомобиля или технический прогресс.

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Ночью мимо Земли пронесся потенциально опасный астероид диаметром 1 км

Телескоп отслеживал быстрое движение астероида, поэтому звезды видны в виде длинных следов, а астероид запечатлен светлой точкой в центре.

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Первым помощником при движении задним ходом стали парктроники — ультразвуковые датчики, устанавливаемые в задний бампер и подающие звуковой сигнал в салон при опасном приближении к препятствию. Знаменитая фраза «Мадам паркуется по звуку» приобрела новый смысл. Но такой способ предупреждения лишь поможет понять, что вы критически близко к препятствию. Облегчить процесс движения и парковки задним ходом может визуальный контакт. И тут на помощь пришли камеры.

Миниатюрное устройство, которое установлено в задней части автомобиля и транслирующее картинку на монитор в салоне. Современные устройства имеют еще и динамические линии разметки, которые помогают определить нужный угол поворота руля для движения по оптимальной траектории.

В машинах премиального класса или дорогих комплектациях средних и бюджетных моделей такие камеры могут быть установлены с завода. Но что делать, если камеры нет в вашей комплектации? Ответ прост — установить самостоятельно или в сервисе.

Куда ставить камеру заднего вида

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Ночью мимо Земли пронесся потенциально опасный астероид диаметром 1 км

Телескоп отслеживал быстрое движение астероида, поэтому звезды видны в виде длинных следов, а астероид запечатлен светлой точкой в центре.

Вариантов глобально два — внутри салона под заднее стекло или снаружи. Первый вариант снимает массу проблем с загрязнением объектива. Но, во-первых, большинство выпускаемых камер ориентированы на наружную установку. Во-вторых могут возникнуть проблемы с углом наклона камеры, и, как следствие обзором. Для седанов и лифтбэков такой вариант вообще не подходит, так как багажник перекроет часть обзора и не даст точного понимания о расстоянии до препятствия. Поэтому основным вариантом, который используют и автопроизводители, является установка снаружи.

Какие бывают типы камер заднего вида

Интегрированная в рамку номерного знака

Врезная под фрезу (аналогично датчику парковки)

Врезная под шпильку с гайкой

В штатное место

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Если ваша модель автомобиля в дорогих комплектациях имеет штатные камеры заднего вида, то с большой долей вероятности вы сможете найти не стороннюю, а родную камеру. Ставятся они, чаще всего, в плафон подсветки номерного знака или в ручку открывания багажника.

Куда выводить изображение с камеры заднего вида

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Россиянам пообещали новую выплату в размере 2 тыс. рублей. С 12 января 2022 года некоторые категории россиян получат на карту «Мир» одну-две тысячи рублей.

Подсоединение камеры заднего вида к проводке автомобиля

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

Наверное самая сложная часть работ по установке камеры. Устройство нужно запитать от бортовой сети, а провода, по которым идет видеосигнал, проложить через весь салон к передней панели.

Самый очевидный и традиционный способ питания камеры заднего вида — от «плюсового» провода фонарей заднего хода. Камера при этом будет включаться только при движении назад, что логично. На всякий случай уточним, что «землю» лучше брать рядом, чтобы не создавать дополнительной разности потенциалов.

Есть вариант и постоянного питания камеры, когда включение заднего хода только активирует отображение картинки на экране, но такой способ представляется менее оптимальным.

Далее, от камеры к экрану или головному устройству мультимедийного комплекса или внешнему экрану

Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Смотреть картинку Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Картинка про Как отрегулировать камеру заднего вида на автомобиль вверх вниз. Фото Как отрегулировать камеру заднего вида на автомобиль вверх вниз

20 фото Северной Кореи, после которых навечно запретили въезд в страну

Для чего необходим второй провод? Дело в том, что большинство комплексов активируют видеовход, и, соответственно начинают показывать с него картинку, только в том случае, если на дополнительный контакт поступило напряжение, говорящее о том, что устройство, передающее сигнал — активно. Это бывает полезно в том случае, если вы, например, решили запитать камеру на постоянной основе, а не от фонарей заднего хода. Есть устройства, которым достаточно только наличия видеосигнала, и они сразу переключаются на показ картинки с камеры при ее включении. Какое именно оборудование у вас — необходимо уточнить по инструкции.

Подводные камни при установке камеры заднего вида

Напряжение питания камеры

Камеры имеют разные стандарты напряжения. Они бываю 12, 9, 6 и даже 3,3 вольта. При заказе уточните от какого именно напряжения питается ваша камера и есть ли в комплекте преобразователь.

Влагозащита камеры

От обычных атмосферных явлений вроде пыли и дождя почти все камеры защищены неплохо. Но уровня герметичности не хватит, чтобы противостоять струе воды из автомойки. Попадание воды внутрь корпуса камеры чревато как минимум запотеванием объектива, как максимум замыканием. Выход только один — просить мыть место установки камеры с расстояния 2-3 метра.

Необходимость смены прошивки

Если для вашей модели есть штатные камеры заднего вида, и мультимедийный комплекс позволяет подключить ее без проблем, сложность может крыться в прошивке. Для моделей с камерами, устанавливаемыми на заводе она может отличаться. Хорошо если дело ограничиться компанием в сервисном меню. Бывают варианты, когда приходится перепрошивать мультимедийную систему целиком. И тут нужно быть аккуратным. Найти родные прошивки не так просто, а любая ошибка в процессе смены софта может превратить современный комплекс в бесполезный элемент интерьера.

Несоответствие видеостандарта

Видеосигналы имеют несколько стандартов кодировки. Если ваша камера выдает один, а отображающее устройство настроено на другой, то картинка будет с помехами или вообще отсутствовать. В таком случае потребуется конвертер сигнала или перенастройка экрана.

Разрешение камеры

Как правило камеры заднего вида имеют небольшое разрешение. Для бюджетных моделей максимум 640 х 480 точек. Если выводить картинку на дисплей с большим количеством пикселей, то она будет «расплываться». К этому надо быть готовым.
