Как отрегулировать щетки стеклоочистителя на машине
Надоело ездить в полуслепую. Решил проблему регулировкой поводков дворников!
Из данного обсуждения я сделал вывод, что проблема с обмерзанием дворников в снегопад мучает большинство владельцев каптюров. Причём встречается проблема не так часто (может всю зиму не беспокоить, а потом два дня подряд бесить), но когда встречается это совсем грустно.
Для себя я решил во что бы то ни стало проблему решить, потому как это стало серьезным фактором к снижению безопасности передвижения. Как я обходился с этой проблемой первые 2 зимы эксплуатации: да тупо останавливался иногда и отбивал лёд с щёток, да еще иногда спасало разбрызгивание незамерзайки.
Ладно, достаточно слов — вперёд к действиям 🙂
За основу брался текст SunderUA Регулировка поводков стеклоочистителей.
Но я напишу свой вариант, во многом он конечно повторяет то, что было. Но хочу оставить себе на память.
1. Фиксируем позицию, в которой находятся дворники с завода. Это нужно для возможности всё вернуть назад и просто для сравнения по типу как было/как стало:
Сразу примечаем, что до зоны обогрева (светлая часть стекла нам необходимо поднимать водительский дворник на 4-5 см вверх, а пассажирский «как получится», т.к. его верхняя часть уже попадает в зону обогрева).
2. Открываем капот и подцепляем пластиковую заглушку. Видим перед собой обычный болт на 16.
Я, кстати, долго искал в своём наборе Ombra головку на 16, пока не дошло, что она лежит отдельно и называется Spark Plug или «Съемник свечи зажигания» по-русски =)

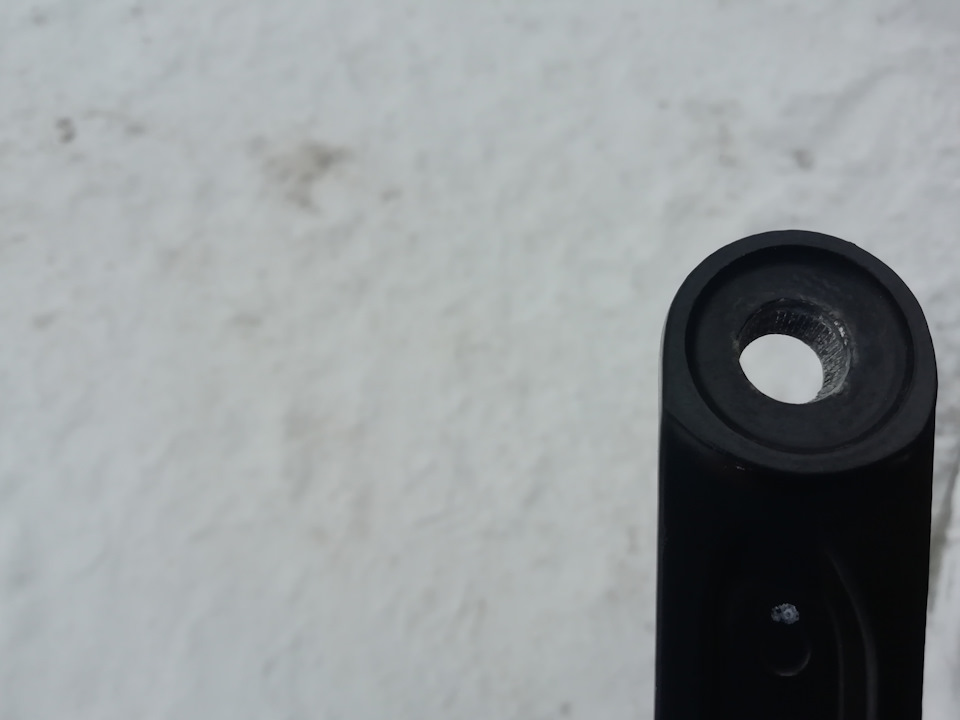

3. Вот самый спорный момент. Для снятия поводка требуется открутить болт и потом взявшись за поводок дворника вытянуть его вверх, тем самым высвободив из установочных пазов. У кого-то это получается без специального съемника, а кто-то говорит, что без съемника это сложно/не возможно и т.д.
В моём случае водительский дворник банально сдёрнулся руками почти сразу. А вот пассажирский пришлось ооочень сильно потрудиться, чтобы снять. Пришлось обстукивать поводок со всех сторон киянкой, думаю это немного сместило крепление и поводок поддался. Итого 5 минут понадобилось на снятие второго поводка.
Если вдруг кто не понимает о чём речь: картинки в помощь.
4. Примеряем новое местоположение для дворника, стараясь разместить его по линии между прозрачной и чёрною частью стекла. Насаживаем поводок по новой примерке и собираем в обратном порядке. В моём случае получилось найти устраивающие меня местоположения с первой попытки.
5. Проверяем работу дворников, чтобы ничего нигде не цеплялось и не билось об стойку. У меня было небольшое биение, которое я исправил немного подогнув сам поводок, не снимая его.
На видео ниже еще не конечный вариант, который немного задевает стойку.
Да еще добавлю фото из салона после регулировки. По-моему не критично торчат, я дак дворники вообще не замечаю 🙂
Как отрегулировать щетки стеклоочистителя
Все современные автомобили имеют специальную систему, которая вместе с парой дворников гарантирует достаточный обзор через лобовое стекло в неблагоприятную погоду. Следует заметить, что нормальная работа дворников может быть гарантирована лишь при условии их правильного расположения и настройке. Сегодня мы обсудим как правильно отрегулировать щётки стеклоочистителя на машине?
Регулировка положения дворников
Для процесса регулировки и настройки необходимо подготовить следующие вещи:
Для начала необходимо убрать минусовое клеммное соединение с аккумуляторной батареи автомобиля. Затем стеклоочистители поворачиваются и устанавливаются в вертикальном положении. После этого нужно открутить гайки, закрепляющие автомобильные дворники с вращательным механизмом. К сожалению, без полного демонтажа невозможно осуществить регулировку дворников.
Теперь внимательно осматриваем состояние пружин щёток стеклоочистителя. Иногда именно пружины теряют свои изначальные свойства и это приводит к неправильной работе дворников. Помимо этого, в некоторых случаях пружины под воздействием внешних факторов деформируются. В этом случае пружины отремонтировать невозможно, их можно только заменить.
Далее обращаем внимание на щёткодержатели, которые в нормальном состоянии передвигаются без помех, плавно и без резких рывков. При осмотре могут быть выявлены следы повышенного износа, сколы и трещины. Это первый знак, свидетельствующий о том, что пора думать о их замене, ведь пока они работают нормально, но в будущем резко выйдут из строя.
Для зачистки коллектора можно использовать тонкодисперсную шкурку. Если на коллекторе много различных царапин, трещин или каких-то других изъянов, данная запчасть будет работать не совсем правильно.
Теперь обратим внимание на редуктор и электронный моторчик. При его износе, рекомендуем сразу заменить данный элемент. Якорь коллектора может иногда заедать и неровно работать, а также издавать различные звуки. Эта проблема также решается зачисткой шкуркой или заменой якоря.
Регулировка также включает проверку работы всех шестерёнок редуктора. Если у шестерёнок слишком много сломанных или повреждённых зубчиков, то редуктор нужно заменить. В некоторых случаях зубчики можно выправить, но в большинстве случаев они должны быть заменены.
Дальше мы осматриваем контакты дворников. Они отвечают за автоматическую работу стеклоочистителей. Если на контактах замечены пригоревшие части, их необходимо зачистить. Также осматриваем резиновые уплотнители, которые должны быть без изъянов, в идеальном состоянии. Как всегда, мы обращаем внимание на трещинки, потёртости и другие изъяны, свидетельствующие на чрезмерный износ.
Все перечисленные процедуры позволяют своими руками отрегулировать щётки стеклоочистителя на машине.
Эксплуатация автомобиля
Установка угла щеток стеклоочистителя.
2.21. Проверка состояния, замена щеток и регулировка угла стеклоочистителей
1 На щетках стеклоочистителей со временем накапливается дорожная пленка, снижая эффективность их работы, поэтому щетки следует регулярно промывать в мягком чистящем растворе. Проверка состояния щеток и исходного положения рычага стеклоочистителя 2 Сборки стеклоочистителей со щетками должны регулярно осматриваться. Если осмотр выявил наличие затвердений или трещин на резине щеток, замените щетки. Если при осмотре не обнаружено ничего необычного, намочите ветровое стекло, включите стеклоочистители, дайте им немного поработать, и выключите их. Неравномерный след от щеток на стекле или полоски на чистом стекле указывают на то, что щетки следует заменить. 3 Если щетки недостаточно хорошо очищают ветровое стекло, то возможны следующие причины: При прохождении автомобилем автоматической мойки на ветровое стекло попали частицы воска. Эти частицы могут быть удалены при добавлении в жидкость стеклоомывателя моющего средства, обладающего свойством растворять воск. Наполнение резервуара для жидкости средством для чистки стекол с воскорастворяющими свойствами может существенно улучшить действие стеклоочистителей. Жирорастворяющие чистящие средства не в состоянии полностью очистить стекло. При повреждении щеток, их следует заменить. Угол установки рычагов стеклоочистителей не соответствует необходимому. В ходе работы механизма стеклоочистителей может произойти ослабление крепежных гаек, поэтому их следует проверять и по необходимости подтягивать каждый раз при проверке щеток. Проверка 4 Включите и выключите стеклоочистители, при этом они установятся в исходное положение. 5 Проверьте расстояние между резинкой щетки стеклоочистителя и основанием стекла, которое должно быть 20 мм на ветровом стекле. Проверка и регулировка угла рычага стеклоочистителя
Проверку угла наклона рычага стеклоочистителя необходимо производить при низкой эффективности очистки стекла или если щетки в процессе работы перемещаются неравномерно или вибрируют. Для регулировки требуется специальный инструмент HAZET 4851-1.
Проверка 6 Установите рычаги стеклоочистителя в исходное положение. Для этого смочите ветровое стекло водой. Включите на короткое время стеклоочиститель и остановите его выключателем. 7 Снимите щетку.
12 Проверьте угол установки снова и при необходимости откорректируйте его так, чтобы на шкале было требуемое значение. 13 После этого снимите инструмент, еще раз установите и зафиксируйте его. Снова проверьте угол установки, при необходимости откорректируйте.
А если нет такого прибора?
Бесхитростный трюк, как повысить прижимную силу дворников без снятия поводков
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Проблема с ухудшением функционирования дворников знакома многим автовладельцам. Со временем прижимная сила щеток дворников ослабевает, что приводит к тому, что они попросту не справляются со своей задачей. В итоге лобовое стекло остается грязным. При движении на его поверхности образуются полосы, которые затрудняют видимость.
Плюс к этому щетки при работе, прикасаясь к стеклу, издают неприятный скрип. Устранить эту проблему не поможет даже замена деталей в очищающей системе. Дело в том, что в этом процессе основной движущей силой выступают прижимные пружины, а не сами щетки. Когда они ослабевают, щетки перестают выполнять свою функцию.
Безусловно, время влияет на то, что пружины ослабевают, но существуют и другие факторы. Есть водители, которые зимой дворники поднимают над стеклом. Делается это для того, чтобы резинки не примерзли к поверхности стекла. При этом пружины полностью растягиваются, а это не очень правильно. Плюс ко всему многое зависит непосредственно от конструкции дворников.
Вернуть дворникам функциональность можно быстро, экономно и самостоятельно. Необходимо заменить непосредственно пружину, которую найти в продаже можно не на все дворники, к сожалению. В большинстве случаев требуется просто купить новую конструкцию, что достаточно недешево. При покупке пружины отдельно тоже придется потрудиться. Менять ее не так уж и легко на практике. Плюс к этому понадобятся специальные инструменты, которые есть в наличии не у всех.
Поэтому можно попытаться использовать более простой способ, при котором не нужны ни новые пружины, ни конструкции, ни специальные инструменты. Понадобятся кухонные обычные весы для расчета силы прижима. Точная таблица расчета есть в сети. Но при срочной коррекции можно обойтись и без всего этого.
Следует поводки поднять, а если потребуется, то и щетки снять. Таким образом открывается доступ к самой пружине. Используя стяжку или проволоку, необходимо скрепить несколько пружинных колец друг с другом. Так как натяжение ее поменялось, то и сила прижима станет больше. Останется только все привести в первоначальный вид и проверить работу дворников.
Понравилась статья? Тогда поддержи нас, жми:
Проверка состояния, замена щеток и регулировка угла стеклоочистителей
1.Переодически промывайте щётки стеклоочистителя от дорожной пленки, накапливаемой в процессе работы, в мягком чистящем растворе. Грязные щётки имеют меньшую эффективность при работе.
Проверка состояния щеток и исходного положения рычага стеклоочистителя
2. Проводите регулярный осмотр сборок очистителей стекла, имеющих щётки. При выявлении трещин, либо затвердений на резиновых частях щёток, необходима их немедленная замена. Если никаких видимых нарушений обнаружено не было рекомендуется намочить ветровое стекло и включить стеклоочиститель. После некоторого времени работы необходимо посмотреть на характер следов. Если след от щётки неравномерен, знайте, что пришло время заменить щётку.
3. Основные причины недостаточной очистки ветрового стекла:
Во время автоматической мойки на стекло попало некоторое количество воска. Воск можно удалить со стекла с помощью моющего средства, имеющего свойства растворителя воска
Средства для чистки стёкол, имеющие возможность растворять воск, обычно достаточно сильно улучшает процесс стеклоочистки. Для полного очищения ветрового стекла только жирорастворителя будет недостаточно.
Если щётка стеклоочистителя была повреждена, её стоит немедленно заменить
Возможно так- же, что угол установки рычага стеклоочистителя неверный.
Достаточно часто при работе стеклоочистителя ослабляются крепёжные гайки. Обязательно проверяйте и подтягивайте их каждый раз после проверки щёток.
4. Включите и отключите стеклоочиститель так, чтобы щётки вернулись в исходное положение.
5. Расстояние между основанием стекла и щёткой стеклоочистителя на ветровом стекле должно быть около 20 мм.
Проверка и регулировка угла рычага стеклоочистителя
Если имеются подозрения о плохом качестве чистки стекла, неравномерном перемещении щёток, либо вибрации, необходимо в срочном порядке провести проверку угла наклона стеклоочистителя. Для регулировки используйте инструмент HAZET 4851-1.
6. Рычаги стеклоочистительной системы установите в первоначальное положение. Смочите ветровое стекло водой, чтобы это стало возможным. На некоторое время включите стеклоочиститель, после чего отключив его выключателем.
8. Отведя рычаг установите инструмент HAZET. Зафиксируйте его винтом.
9. Придерживаясь осторожности, отведите рычаг назад. У инструмента HAZET должно быть три точки касания со стеклом.
11. Отведите рычаг от стекла. Поверните его ключом на 24 мм
12. Снова проверьте угол установки. Если имеется необходимость, отрегулируйте его до необходимого значения.
13. Снимите инструмент. После снова его установите и зафиксируйте. Проведите проверку угла установки. Если будет необходимо, откорректируйте его.
