Как подключить 12 вольтовую магнитолу к 24 вольтам в авто без преобразователя
Виды, характеристики и подключение магнитолы на 24 Вольта
На данный момент, на рынке автомагнитол, можно увидеть огромный ассортимент устройств для легковых автомобилей, совсем иначе дело обстоит с грузовыми авто. Напряжение питания в легковушках идет от 12-тивольтового аккумулятора, в то время, как в грузовиках напряжение питания составляет 24 Вольта.
Автомагнитола 12 вольт
Грузовые авто, как правило, комплектуются с завода штатными автомагнитолами на 24 Вольта, но чтобы заменить такую магнитолу, на более новую или попросту в результате поломки, возникает небольшая проблема. Доля магнитол на 24 Вольта очень мала, сравнительно с их 12-тивольтовыми «коллегами», это и не удивительно, если сопоставить число грузовых и легковых автомобилей. В этой статье рассмотрим наиболее популярные модели автомагнитол с напряжением в 24 Вольта, их особенности и варианты подключения магнитолы 12 Вольт на 24.
Подключение 12 вольтной магнитолы на 24 Вольта
Как говорилось выше, не всегда получается найти магнитолу под 24 Вольта, да или просто хочется поставить привычное головное устройство в грузовое авто, вместо штатной магнитолы. В таком случае, закономерно возникает вопрос: как подключить магнитолу 12 Вольт к 24? Среди пользователей существуют несколько «легенд» подключения, рассмотрим их только в ознакомительных целях, чтобы знать, как делать не стоит.
Первый вариант такого подключения: если на авто стоят 2 аккумулятора по 12 В от клеммы одного из них берется питание на магнитолу. Это чревато риском спалить устройство в случае каких-то неполадок, а также аккумулятор будет постоянно разряжаться и их необходимо периодически менять местами.
Второй вариант подключения, который советуют некоторые «умники», слышавшие где-то от кого-то, что-то про электротехнику и сопротивления, но сами не вникавшие в суть вопроса, подключение последовательно с магнитолой, нагрузки на 12 В, для обеспечения номинального напряжения для устройства. Такая схема не работоспособна в большинстве случаев, так как необходимо согласовать две нагрузки по реактивному сопротивлению, а это очень проблематично в практическом плане. В случае неправильного подключения (различного реактивного сопротивления) существует большой риск вывести магнитолу из строя.
Правильный и довольно простой способ подключить магнитолу к 24 Вольтам— это использовать специально предназначенный для этих целей преобразователь, который можно найти в специализированном автомагазине для дальнобойщиков. Многие водители, для этих целей, отметили преобразователь Astron N2412-24, как наиболее оптимальный вариант в отношении цена-качество. Конечно, есть и более дорогие и функциональные устройства, все зависит от финансовых возможностей будущего владельца.
Модели на 24 Вольта
ROLSEN RCR-102B24
Устройство производства китайской компании, имеет напряжение питания 24 Вольта и типоразмер магнитолы 1 DIN. Информация выводится на небольшой монохромный экран, а управляется магнитола с помощью кнопок на панели, с фронтальной стороны имеется USB-порт.
Магнитола Ролсен 24 Вольта имеет максимальную выходную мощность 4Х45 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC. ГУ позволяет прослушивать радиостанции FM диапазона, с возможностью занесения в память до 18 станций. Согласно положительным отзывам пользователей, отмечено отличное качество звука за минимальную цену, отличный выбор для тех кто ищет магнитолу и ничего лишнего.
URAL (УРАЛ) RU/MP3-219SA (12-24V)
Головное устройство разработано и произведено компанией Урал специально для грузовых автомобилей, напряжение питания магнитолы 24 Вольта. Размер устройства 178Х50мм. Информация выводится на двухцветный экран, управление головным устройством производится с помощью кнопок на передней панели магнитолы. Магнитола Урал 24 Вольта имеет максимальную выходную мощность 4Х50 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели магнитолы.
Позволяет прослушивать радиостанции FM и АМ диапазонов, стоит отметить уверенные прием на загородных трассах. Пользователями отмечено низкое качество звучания устройств, так называемой, китайской сборки. При выборе магнитолы, по словам водителей, лучше взять старую японскую или корейскую модель, чем новую китайскую подделку, при покупке обратите внимание на этот аспект.
Supra SFD-1224U
Устройство от японского производителя, типоразмера 1 DIN. Из особенностей магнитолы — возможность работы от 24 и 12 Вольт. Подключается устройство без особых проблем, при помощи ISO разъема. Магнитола оснащена небольшим монохромным экраном, на который выводится необходимая информация. Управление производится с помощью пульта дистанционного управления или кнопками на передней панели устройства. Выходная мощность устройства 4Х50Вт, имеется эквалайзер с тремя предустановками.
Воспроизведение музыкальных файлов с флэшки и карт памяти SD и MMC, ГУ поддерживает МР3 и WMA форматы. На передней панели имеется USB-порт для подключения съемных носителей информации. Прослушивание радиостанций FM и AM диапазонов с возможностью занесения в память 18 и 12 станций соответственно. Отзывы пользователей относительно этой модели только положительные, водители оценили хорошее качество звучания при довольно скромной цене устройства.
Автомагнитола SUPRA SFD-1224U
Erisson RU312 (24V)
Типоразмер устройства 1 DIN, напряжение питания 24 Вольта. Наличие ISO разъема делает монтаж устройства быстрым и удобным. Информация выводится на многоцветный дисплей небольшого размера. Для управления устройством используются ПДУ и кнопки на передней панели магнитолы. Пиковая мощность устройства 4Х40Вт, воспроизводимая частота от 80 до 18000 Гц. Поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели устройства. Прослушивание радиостанций FM диапазона, имеется функция автопоиска станций.
Создаём 12 v без преобразователя
Сафарь первых выпусков, поэтому имеет бортовую сеть 24v. А это вызывает сразу массу проблем с установкой всех доп.приборов и аксессуаров. Зарядка для телефона, холодильник, Рации, магнитола, фонарики и тд и тп все 12в.
Штатный преобразователь(а он есть, хотя многие и не знают) 24-12 не справится с этим всем. Его мощность рассчитана лишь на некоторые приборы и часы.
Поэтому надо решить проблему и есть для этого разные пути: «Первый правильный» и «второй правильный», «третий правильный», «единственный неправильный».
Путь «первый правильный»

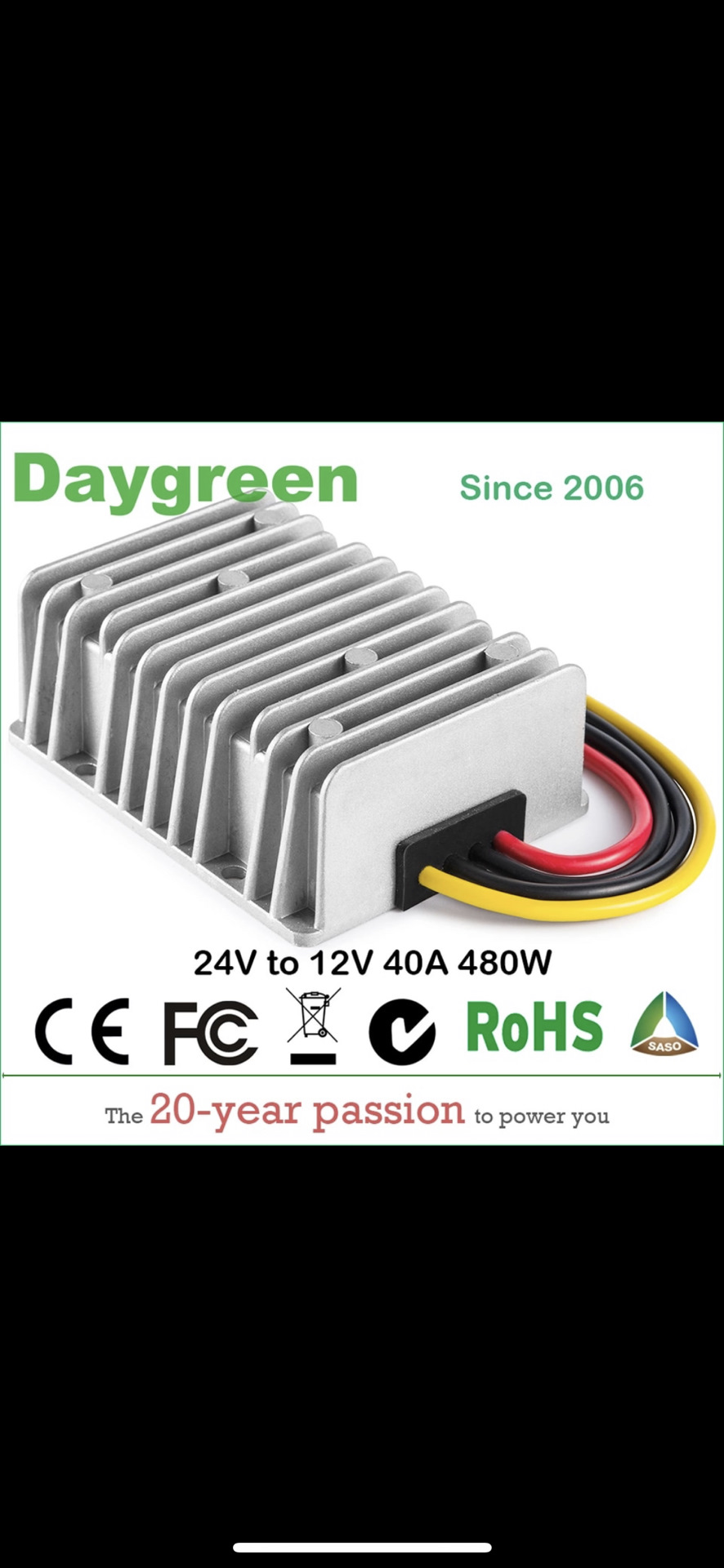

Покупаем/находим/паяем/тырим преобразователь 24/12.
Чем выше число перед буквой «А», тем выше сила тока, выдаваемая этим прибором. Мощность это хорошо, значит больше- лучше. Стоимость, соответственно, наоборот хуже.

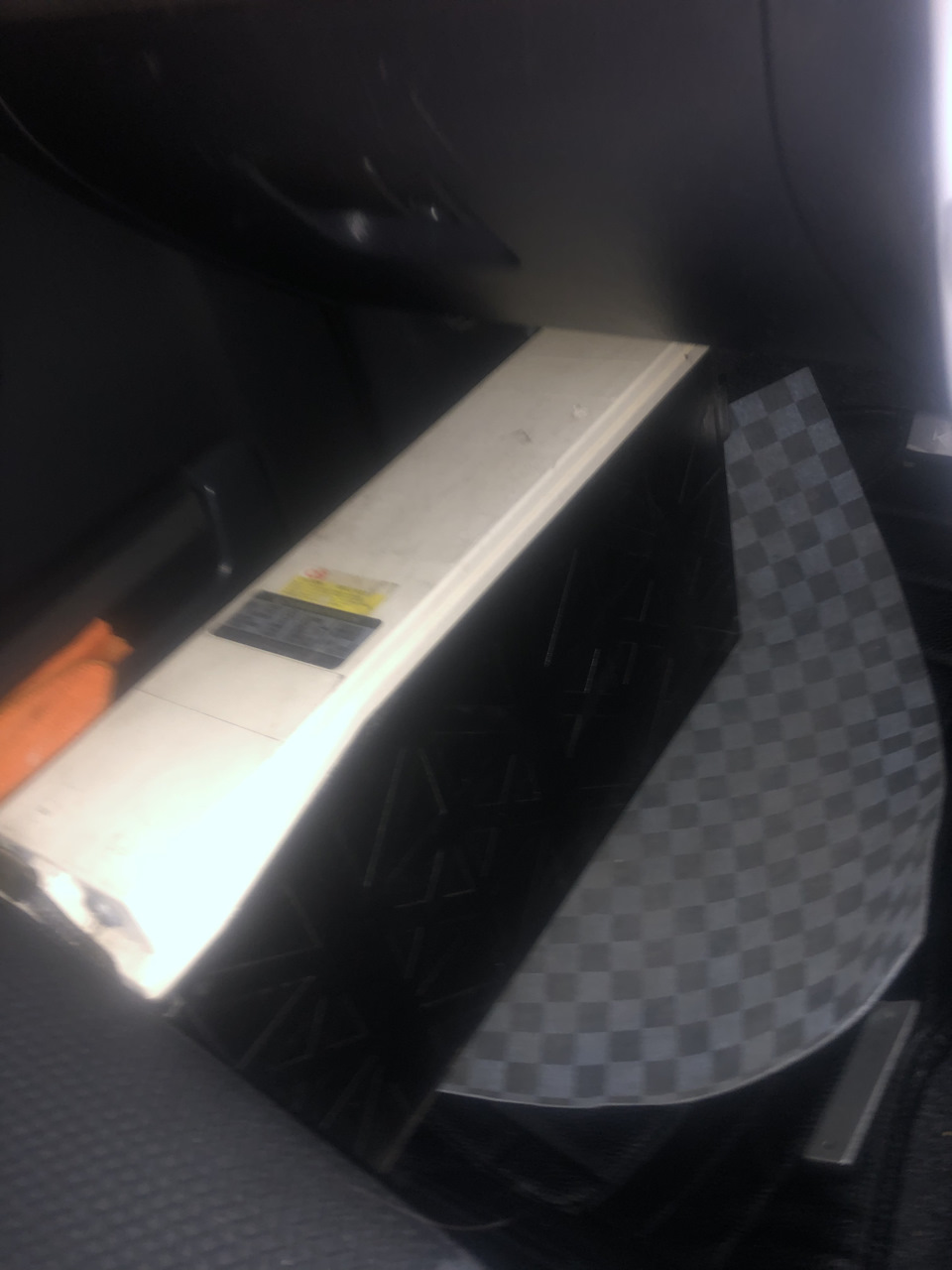

Осторожно. Китайцы не дремлют. Они производят и продают «холосие веси дещива». Я тоже попался. Когда-то стоял такой преобразователь на 30ампер. Вроде справлялся с базовым набором из прикуривателя и магнитофона, но как только вставлял сумку-холодильник(по данным производителя 15А) в прикуриватель, то сразу все тухло. Запускалось на секунду и снова тухло. Потом уже не запускалось, пока холодильник не выключишь. Короче говоря, характеристики преобразователя не соответствовали заявленным(потом проверил. Выдавал честных 13 из 30 )

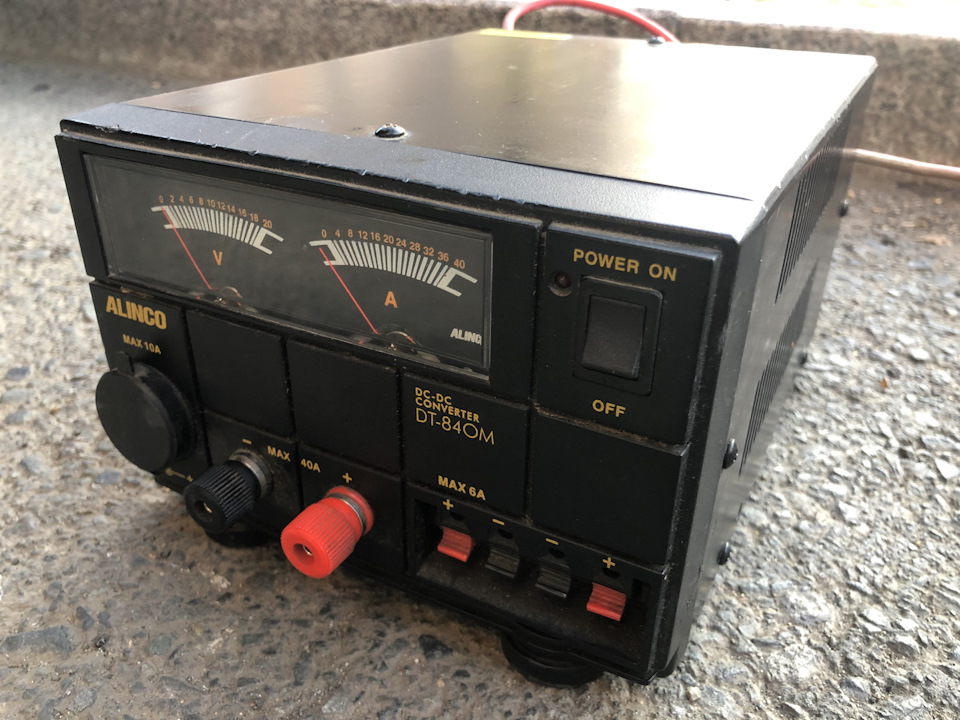

Затем был установлен качественный японский преобразователь Alinco dt-840m. Этот аппарат заслуживает доверие. Вес около 3кг, размер примерно 250*200*150мм. Встроенный вольтметр и амперметр с ламповой подсветкой, показывающие выдаваемые напряжение и силу тока в данный период времени.
Было два недостатка:
-Подключён был напрямую к АКБ. А имея две лампы накаливания подсветки он медленно высасывал аккумуляторы. Выключать его нельзя было, потому что сигнализация установлена 12вольтовая как раз через него. (Привет установщикам). А ставить ещё и сигнализацию 24в не было желания.
-Поставил его под сиденьем пассажира, чтобы он из-за своих размеров не мешался. А иногда, проезжая речки, вода попадала в салон. Вода для него противопоказана.
Минусы «первого правильного» пути:
-ограничен возможностями преобразователя
-если сгорит преобразователь, поедешь без музыки и регистратора пока новый не купишь. А если в походе в лесу, то и без навигации, пока до города не доберёшься.
-занимает место
Я решил же демонтировать преобразователь и пойти по «второму правильному пути».
Путь «второй правильный»
Для этого нам потребуется второй генератор, третий аккумулятор, 10м проводов, реле, вольтметр, сварка/болгарка, редбулл, кучка денег, 3ч свободного времени, моток изоленты и мастер электромеханикомонтажник.
Написал знакомому сафаристу-музыканту(ему второй генератор нужен для громких дел), он сказал фигня делов. Надо было лишь дать денег за работу и привезти машину.
Третий аккумулятор решил установить в багажнике. Дабы не отравится им, надо было найти гелевый аккумулятор. Нашёл за сносную стоимость аккумулятор, используемый сотовыми компаниями для обеспечения автономной работы телефонных вышек. Полностью отвечает всем параметрам: 100А/ч, плоский, можно ставить в любом положении( хоть боком вверх ногами).

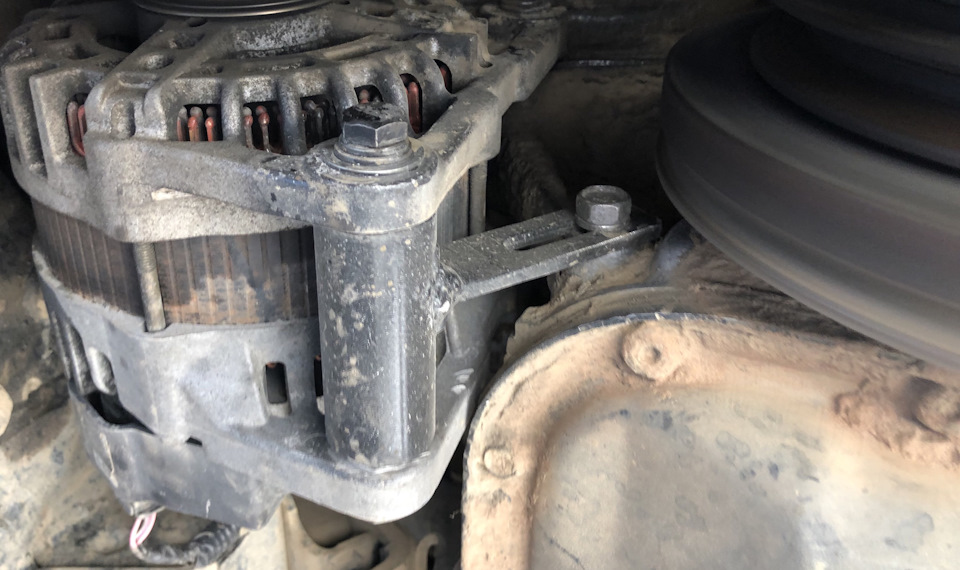

По генератору: взят от а/м Nissan на 140А.

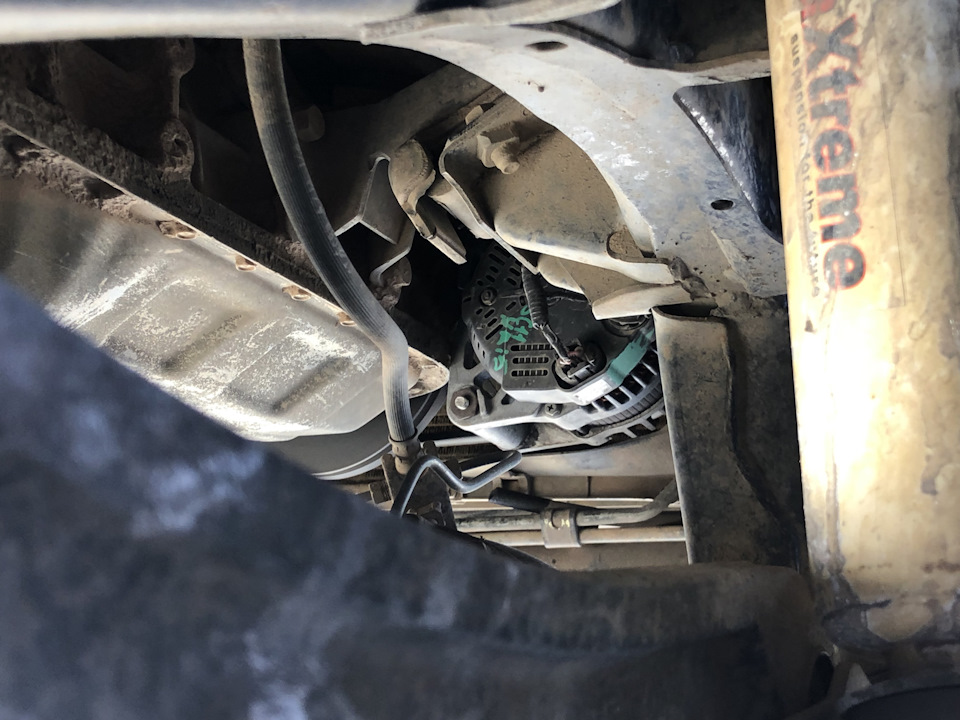

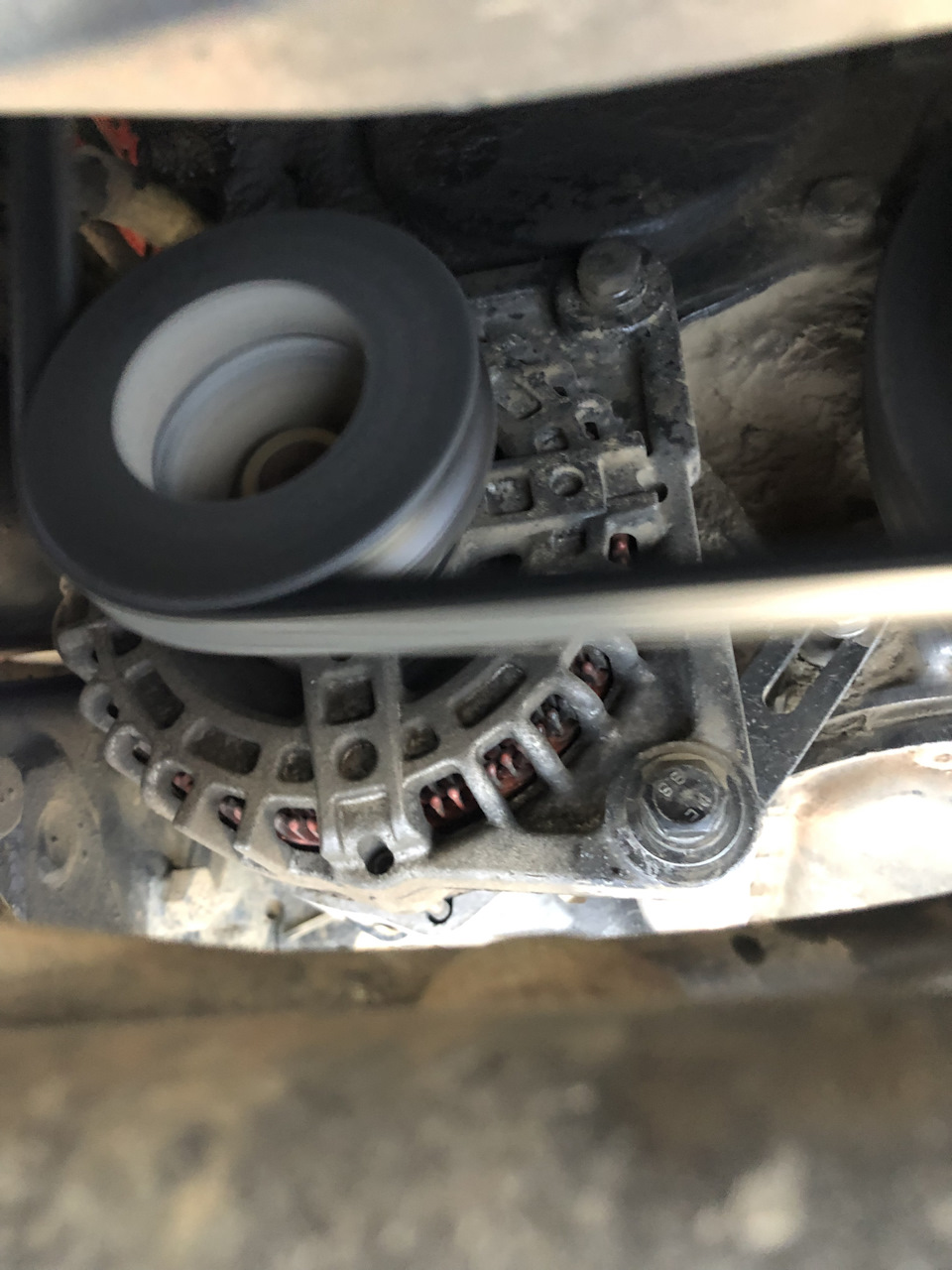

Установить генератор можно в 4ех местах на двигателе TD42. Вместо компрессора кондиционера, над штатным генераторам, рядом с насосом ГУР, под ТНВД. Последний вариант самый простой. Им и пошли. Заранее сделали крепление с втулкой для генератора. Откручиваются 2 болта крышки тнвд и вместо них через ухо генератора вставляется 1 длинный болт. Ещё нужно заменить ремень на ГУР на более длинный. Кинуть провода и поставить вольтметр.
После установки меня уверяли, что генератор слишком низко висит и сдохнет сразу от воды. Речки проезжал-генератор жив, все норм. В случаи поломки генератор меняется за 10минут с 7ми минутным отдыхом.
Теперь можно слушать музыку на пляже хоть весь день и не боятся, что авто не запустится))
Путь «третий правильный» самый простой и лёгкий.
Для этого нам понадобится продать этот автомобиль и купить автомобиль с бортовой сетью 12вольт.
Путь «единственный неправильный».
Кинуть все проводки на один из основных аккумуляторов.
Подключение автомагнитолы в КАМАЗе: как сделать
Автомагнитолы: подключение в КАМАЗе
Водителю большегрузного автомобиля, зачастую находящемуся в кабине сутками, необходим определённый комфорт. Послушать новости и музыку ему хочется ничуть не меньше, чем владельцу легковой машины.
По ходу нашей статьи мы расскажем, как подключить автомагнитолу в КАМАЗ.
Автомагнитолы для грузовика
Проблема заключается в том, что в грузовых автомобилях штатные места, предусмотренные для установки автомагнитолы, имеют выход с напряжением 24 вольта. А большинство производящихся в мире автомагнитол имеют вход 12 вольт.
Итак:
Подключение
Первое, что нужно сделать – это обратить внимание, какое крепление на панели предусмотрено для автомагнитолы. Большинство приёмников универсальны, их крепления и размеры должны соответствовать стандартам ISO.
Провода для подключения акустики
Вот, собственно, и вся работа. Подключили автомагнитолу – и наслаждайтесь музыкой!
Как подключить магнитолу 12 вольт на 24
На данный момент, на рынке автомагнитол, можно увидеть огромный ассортимент устройств для легковых автомобилей, совсем иначе дело обстоит с грузовыми авто. Напряжение питания в легковушках идет от 12-тивольтового аккумулятора, в то время, как в грузовиках напряжение питания составляет 24 Вольта.
Автомагнитола 12 вольт
Грузовые авто, как правило, комплектуются с завода штатными автомагнитолами на 24 Вольта, но чтобы заменить такую магнитолу, на более новую или попросту в результате поломки, возникает небольшая проблема. Доля магнитол на 24 Вольта очень мала, сравнительно с их 12-тивольтовыми «коллегами», это и не удивительно, если сопоставить число грузовых и легковых автомобилей. В этой статье рассмотрим наиболее популярные модели автомагнитол с напряжением в 24 Вольта, их особенности и варианты подключения магнитолы 12 Вольт на 24.
Подключение 12 вольтной магнитолы на 24 Вольта
Как говорилось выше, не всегда получается найти магнитолу под 24 Вольта, да или просто хочется поставить привычное головное устройство в грузовое авто, вместо штатной магнитолы. В таком случае, закономерно возникает вопрос: как подключить магнитолу 12 Вольт к 24? Среди пользователей существуют несколько «легенд» подключения, рассмотрим их только в ознакомительных целях, чтобы знать, как делать не стоит.
Первый вариант такого подключения: если на авто стоят 2 аккумулятора по 12 В от клеммы одного из них берется питание на магнитолу. Это чревато риском спалить устройство в случае каких-то неполадок, а также аккумулятор будет постоянно разряжаться и их необходимо периодически менять местами.
Автопроигрыватель Rolsen RCR-102B24
Второй вариант подключения, который советуют некоторые «умники», слышавшие где-то от кого-то, что-то про электротехнику и сопротивления, но сами не вникавшие в суть вопроса, подключение последовательно с магнитолой, нагрузки на 12 В, для обеспечения номинального напряжения для устройства. Такая схема не работоспособна в большинстве случаев, так как необходимо согласовать две нагрузки по реактивному сопротивлению, а это очень проблематично в практическом плане. В случае неправильного подключения (различного реактивного сопротивления) существует большой риск вывести магнитолу из строя.
Правильный и довольно простой способ подключить магнитолу к 24 Вольтам— это использовать специально предназначенный для этих целей преобразователь, который можно найти в специализированном автомагазине для дальнобойщиков. Многие водители, для этих целей, отметили преобразователь Astron N2412-24, как наиболее оптимальный вариант в отношении цена-качество. Конечно, есть и более дорогие и функциональные устройства, все зависит от финансовых возможностей будущего владельца.
Модели на 24 Вольта
ROLSEN RCR-102B24
Устройство производства китайской компании, имеет напряжение питания 24 Вольта и типоразмер магнитолы 1 DIN. Информация выводится на небольшой монохромный экран, а управляется магнитола с помощью кнопок на панели, с фронтальной стороны имеется USB-порт.
Магнитола Ролсен 24 Вольта имеет максимальную выходную мощность 4Х45 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC. ГУ позволяет прослушивать радиостанции FM диапазона, с возможностью занесения в память до 18 станций. Согласно положительным отзывам пользователей, отмечено отличное качество звука за минимальную цену, отличный выбор для тех кто ищет магнитолу и ничего лишнего.
URAL (УРАЛ) RU/MP3-219SA (12-24V)
Головное устройство разработано и произведено компанией Урал специально для грузовых автомобилей, напряжение питания магнитолы 24 Вольта. Размер устройства 178Х50мм. Информация выводится на двухцветный экран, управление головным устройством производится с помощью кнопок на передней панели магнитолы. Магнитола Урал 24 Вольта имеет максимальную выходную мощность 4Х50 Вт, поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели магнитолы.
Позволяет прослушивать радиостанции FM и АМ диапазонов, стоит отметить уверенные прием на загородных трассах. Пользователями отмечено низкое качество звучания устройств, так называемой, китайской сборки. При выборе магнитолы, по словам водителей, лучше взять старую японскую или корейскую модель, чем новую китайскую подделку, при покупке обратите внимание на этот аспект.
Supra SFD-1224U
Устройство от японского производителя, типоразмера 1 DIN. Из особенностей магнитолы — возможность работы от 24 и 12 Вольт. Подключается устройство без особых проблем, при помощи ISO разъема. Магнитола оснащена небольшим монохромным экраном, на который выводится необходимая информация. Управление производится с помощью пульта дистанционного управления или кнопками на передней панели устройства. Выходная мощность устройства 4Х50Вт, имеется эквалайзер с тремя предустановками.
Автомагнитола SUPRA SFD-1224U
Воспроизведение музыкальных файлов с флэшки и карт памяти SD и MMC, ГУ поддерживает МР3 и WMA форматы. На передней панели имеется USB-порт для подключения съемных носителей информации. Прослушивание радиостанций FM и AM диапазонов с возможностью занесения в память 18 и 12 станций соответственно. Отзывы пользователей относительно этой модели только положительные, водители оценили хорошее качество звучания при довольно скромной цене устройства.
Автомагнитола SUPRA SFD-1224U
Erisson RU312 (24V)
Типоразмер устройства 1 DIN, напряжение питания 24 Вольта. Наличие ISO разъема делает монтаж устройства быстрым и удобным. Информация выводится на многоцветный дисплей небольшого размера. Для управления устройством используются ПДУ и кнопки на передней панели магнитолы. Пиковая мощность устройства 4Х40Вт, воспроизводимая частота от 80 до 18000 Гц. Поддерживает воспроизведение музыкальных файлов формата МР3 с флэшки и карт памяти SD и MMC, USB-порт расположен на передней панели устройства. Прослушивание радиостанций FM диапазона, имеется функция автопоиска станций.
Автомагнитолы: подключение в КАМАЗе
Водителю большегрузного автомобиля, зачастую находящемуся в кабине сутками, необходим определённый комфорт. Послушать новости и музыку ему хочется ничуть не меньше, чем владельцу легковой машины.
По ходу нашей статьи мы расскажем, как подключить автомагнитолу в КАМАЗ.
Автомагнитолы для грузовика
Проблема заключается в том, что в грузовых автомобилях штатные места, предусмотренные для установки автомагнитолы, имеют выход с напряжением 24 вольта. А большинство производящихся в мире автомагнитол имеют вход 12 вольт.
Итак:
Подключение
Первое, что нужно сделать – это обратить внимание, какое крепление на панели предусмотрено для автомагнитолы. Большинство приёмников универсальны, их крепления и размеры должны соответствовать стандартам ISO.
Провода для подключения акустики
Вот, собственно, и вся работа. Подключили автомагнитолу – и наслаждайтесь музыкой!
Подключение автомагнитолы в КАМАЗе: как сделать
Автомагнитолы: подключение в КАМАЗе
Водителю большегрузного автомобиля, часто находящемуся в кабине днями, нужен определённый комфорт. Слушать анонсы и музыку ему охото никак не меньше, чем обладателю легковой машины.
По ходу нашей статьи мы поведаем, как подключить автомагнитолу в КАМАЗ.
Автомагнитолы для грузовика
Неувязка состоит в том, что в грузовых автомобилях штатные места, предусмотренные для установки автомагнитолы, имеют выход с напряжением 24 вольта. А большая часть производящихся в мире автомагнитол имеют вход 12 вольт.
Стоимость преобразователей может существенно варьироваться (от одной, до трёх тыщ рублей), но их сущность от этого не изменяется.
Для установки для вас пригодится некоторое количество видов отвёрток, тестер, изолента, ну и, конечно, эл схема подключения автомагнитолы. Схема обычно прилагается к приёмнику, а если нет – для вас поможет видео.
Подключение
1-ое, что необходимо сделать – это направить внимание, какое крепление на панели предвидено для автомагнитолы. Большая часть приёмников универсальны, их крепления и размеры должны соответствовать эталонам ISO.
Автономная сеть 12в на грузовике 24в.
Всем привет!
Написал на форуме данный пост, но за 2 ня ни одного комментария, продублирую здесь:
Меньше месяца являюсь владельцем грузовика, пока опыта с ним не очень много, поэтому ещё много вопросов/пожеланий. В дальнейшем планирую расширить автопарк, поэтому информация будет полезна не только на одну машину, а на целый автопарк
Итак, имеем систему 24в, при этом большинство аксессуаров идёт на 12в. Я склоняюсь к тому, что если есть что-то на 24в (например ЭСПы), то лучше ставить 24в. Те же магнитолы тоже бывают 24в, правда выбор весьма ограничен. Сигнализации 24в также имеются, но их выбор и возможности не идут ни в какое сравнение с 12в.
Вроде бы вырисовывается 2 очевидных варианта включения 12в устройств:
1. Протянуть проводку от одного аккумулятора. Но тут по логике получается, что не всё хорошо будет с зарядом: один аккумулятор будет разряжаться быстрее, что и подтверждают некоторые пользователи.
2. Поставить преобразователь 24в->12в. Вроде бы очевидный вариант, но тоже не идеальный. Если выключаете массу, то нужно городить отдельные провода до аккумуляторов, да и обесточить машину (актуально для сигнализации) – не проблема…
У меня в голове сформировался 3ий вариант:
Поставить отдельно независимый аккумулятор 12в. Тут можно от небольшого на 10а*ч, до вполне стандартных легковых 55-60А*ч
Далее к нему всё что угодно подключается и главный плюс – полностью автономно! Т.е. сигналка ВСЕГДА под напряжением, регистратор и глонасс тоже… Единственное, что может его быстро высадить – музыка, особенно если она с усилителями, но тут уже нужно выбирать что важнее. Разумеется, ничто не мешает ограничить потребители энергии замком зажигания, оставив «на постоянку» только сигнализацию и глонасс.
Собственно остаётся 1 вопрос: как заряжать аккумулятор. Я думаю, что ни у одно меня была такая идея, может есть готовые варианты?
Тут опять 2 варианта на ум приходят:
1 Зарядник по типу преобразователя 24в-12в. По идее можно доработать тот же самый преобразователь.
2. Пустить зарядку напрямую с генератора через какой/то ограничитель/развязку, но как бы не получили опять же пункт 1.
Если не ставить серьёзную музыку, то тока заряда хватит даже 10а, а вообще и 5а должно хватить на аккум 60а*ч, заводить то машину с этого аккумулятора мы не будем!
В общем если есть готовые решения, кто-то делал нечто подобное или хотя бы есть мысли по этому поводу – поделитесь пожалуйста, буду признателен!
