Установка и подключение 2 din магнитолы (как подключить 2 din pioneer в короллу)
Всем привет кто читает мой борт журнал
Полтора года не чего не писал сюда
Решил исправить ситуацию и поделится информацией, которую я сам не нашел с помощью гугла.
И снова для вас будут звучать слова»достала штатка», «не играет «, «алиэкспресс», долго думал что купить иииииии…нашел очень хорошее предложение по 2 дин магнитоле и сладкой цене, отписался, отзвонился, проверил, купил!Конечно б/у
Pioneer mvh-200 vbt, блютуззз, усб, аукс, камера и т.д
Ну и решил установить ее сразу и описать процесс установки для вас.Кто не разу не делал
1.Снял боковой пластик.Все делается руками!нежно аккуратно, не ломаем, начинать лучше с кулисы

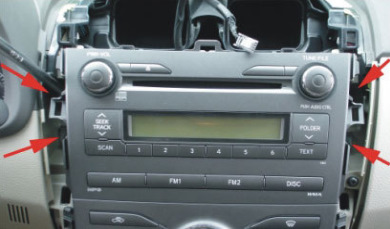

2.Чтобы достать магнитолу откручиваем 4 болта головкой на 10 (2 слева и 2 справа, увидите их как снимите декоративные боковушки
3.НЕ дергайте сразу магнитолу, чуть потяните дефлекторы (воздуховоды)на себя, после того как они отпустят магнитолу, достаньте ее(магнитолу) и вставьте обратно дефлекторы чтобы не мешались(можно до конца не снимать)
4.Выключите зажигание и выньте ключ и подождите около минуты
5.Отключите фишки (разьемы)
6.От штатной магнитолы для установки потребуются ушки

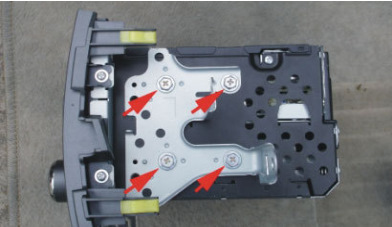

откручиваем 4 болта с левой и 4 с правой головкой на 8
7.Прикручиваем эти ушки к новой магнитоле (да стандартные болты не подойдут, придется съездить в крепеж и купить подходящие болты или короткие саморезы )

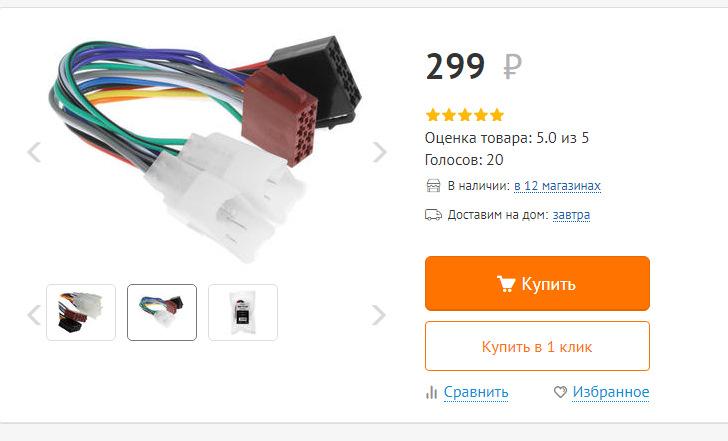

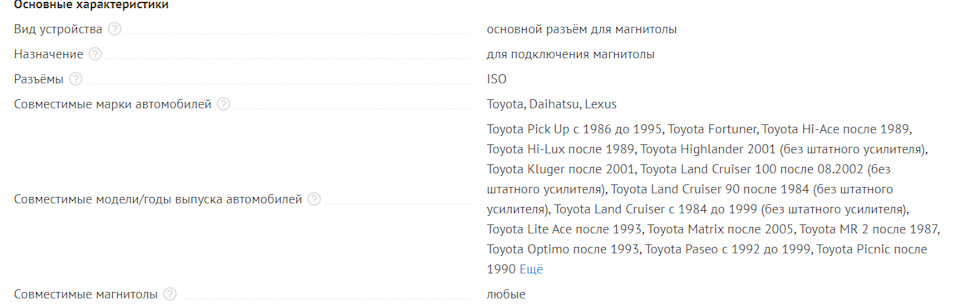

8.Чтобы не терять время, едем в днс и покупаем вот такие разьемы+ аукс+удлинитель усб

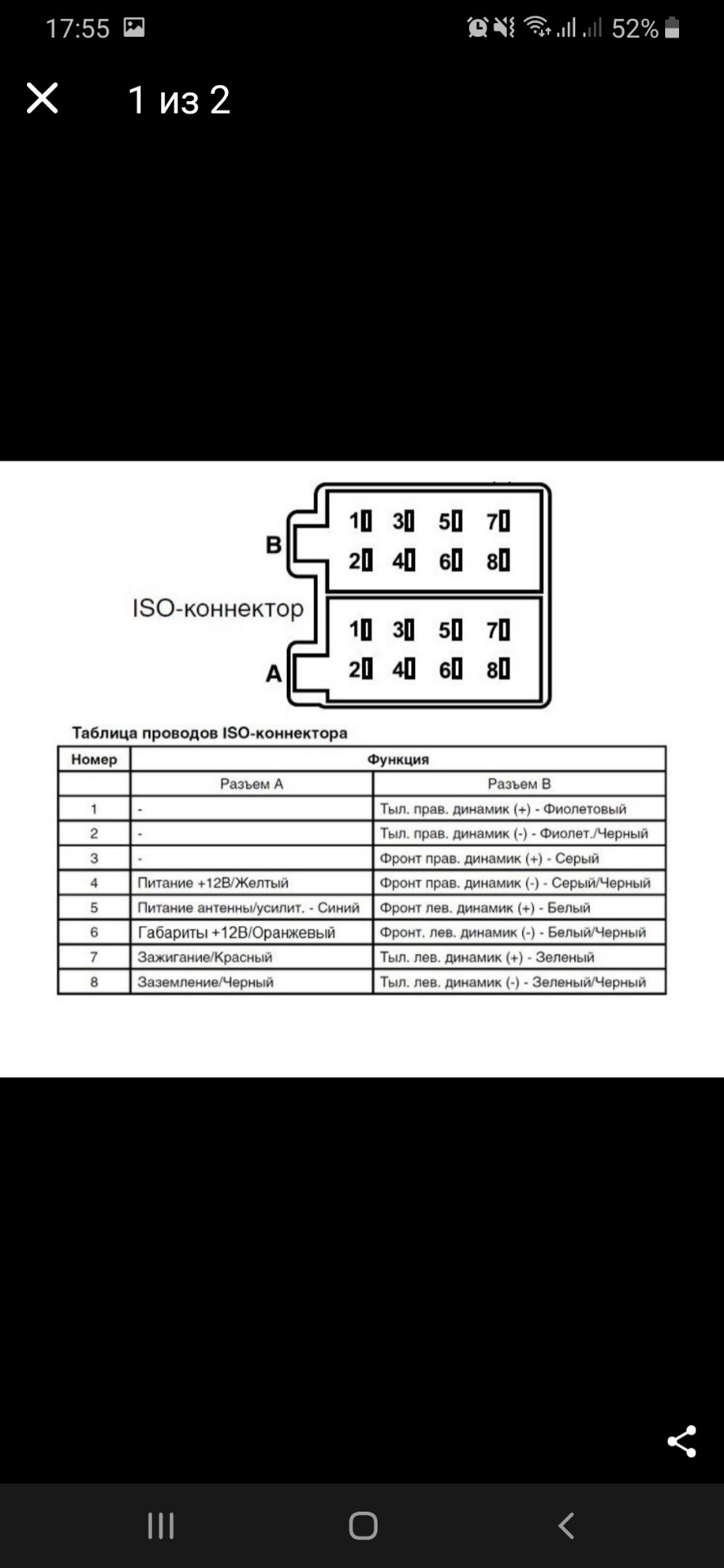

И КОННЕКТОР ISO для вашей магнитолы (у меня пионер в комплекте шел)
9.подключаем(магнитола-ISO(мама), ISO (папа 2 шт)-в стандартные разьемы
10.подключаем удлинитель усб, аукс, антенну
11.прикручиваем в штатные места магнитолу на 4 болта
12.заказываем/едем покупаем рамку для вашей магнитолы для самарской области это (стал63)
13.все собираем в обратной последовательности

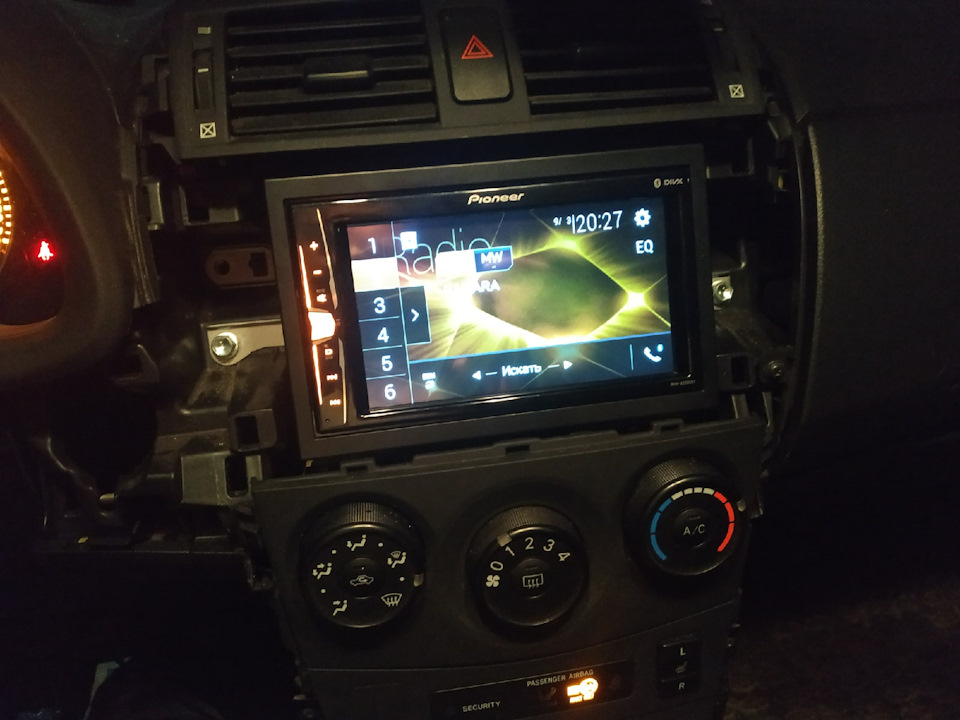

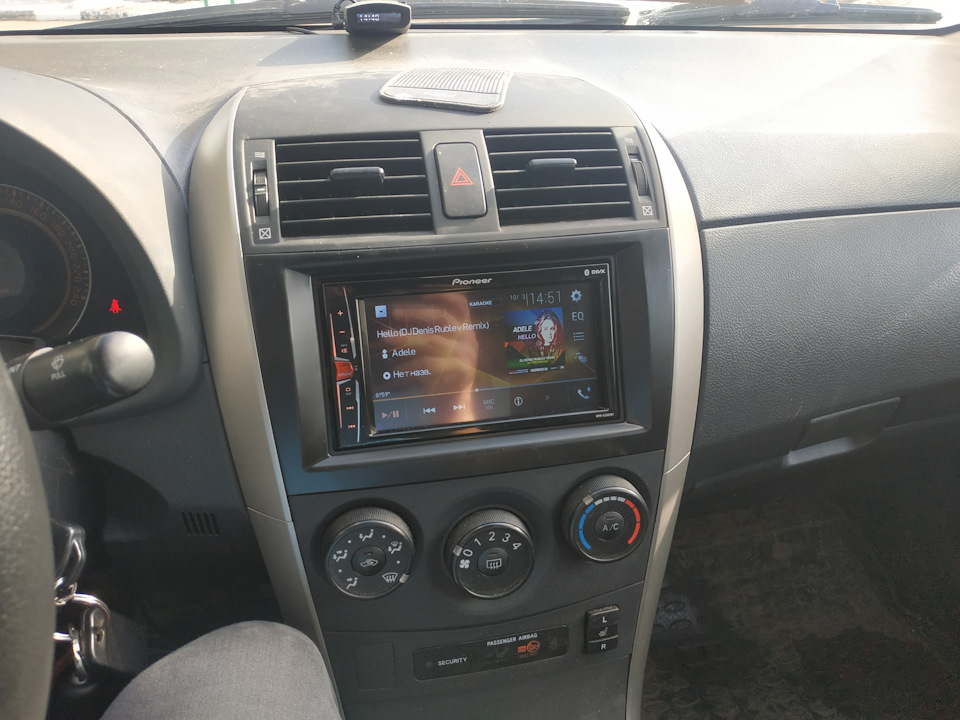

14.Имеем вот такой вид
Извиняюсь за сумбурность и спасибо что прочли, пост написан чтобы помочь таким же как и я (владеющим отверткой и головой)

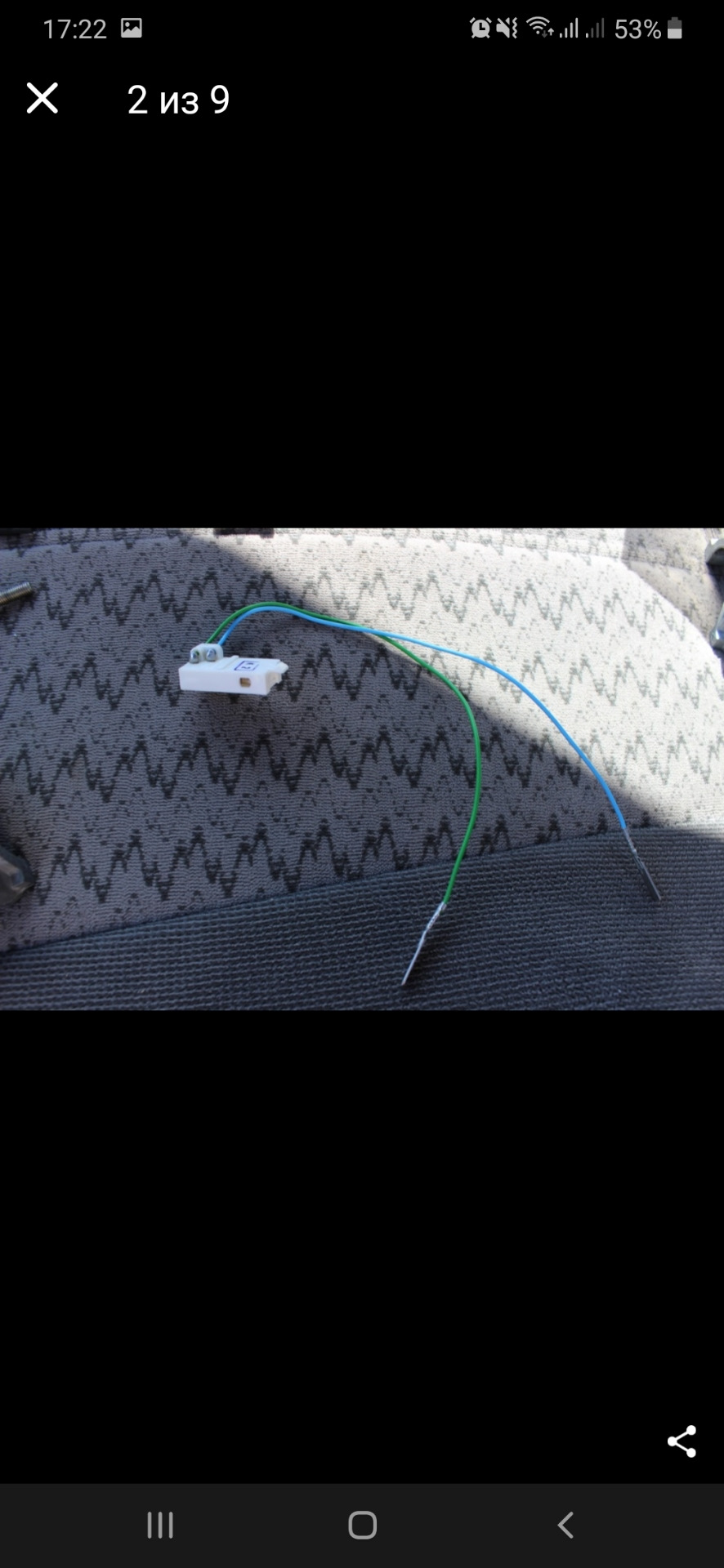

PS отдельную головоломку доставили разьемы для подключения ISO в штатку, хотел колхозить (как на ВАЗе)
PPS дополнительное фото чуть позже выложу
