Как подключить автозвук в авто через усилитель
Установка усилителя в автомобиль, компонентных колонок, сабвуфера и дубляж генератора
Эта история начинается с того, что я просто обожаю громкую аудиосистему. И когда я понял, что штатной системы мне уже не хватает и нужно было что-то с этим делать, я принял решение начать с установки усилителя в автомобиль. На новый у меня денег не было так как я студент выбор пал на Avito, а точнее на одно из объявлений на данном ресурсе. На глаза попался усилитель марки Supra 4240. Продавался он за достаточно смешную цену в 1500 рублей с частью установочного комплекта (мужчина продавал его вместе с длинным силовым проводом на + клему аккумулятора, коротким силовым проводом, который шёл на кузов автомобиля, то есть на массу, проводом, называемым remote, включающим усилитель при включении магнитолы на авто и 1 парой межблочников). Первым делом я решил проверить работоспособность данного усилителя
и испытания прошли успешно. Так же я был очень рад звучанию на тот момент коаксиальных колонок. Но для полной работоспособности усилителя пришлось докупать: предохранитель, колбу для предохранителя, силовой кабель на — клему аккумулятора, провода на колонки, Y-разветвители межблочных проводов. Цена вопроса около 500 рублей. Усилитель решил крепить к верхней части аккустической полки. Установка была достаточно проблематичной, ведь я впервые протягивал провода по салону. Начал тянуть провода непосредственно из багажника. Для этого пришлось всю обшивку со стороны водителя поднимать. От места, где должен был встать усилитель с небольшим запасом я начал тянуть провода по нижней части автомобиля, скрутил пороги, поднял ковролин и проложил все провода (2 силовых провода, межблочники, remote, провода на передние колонки). Для протяжки проводов в передней части автомобиля пришлось снимать водительское сидение

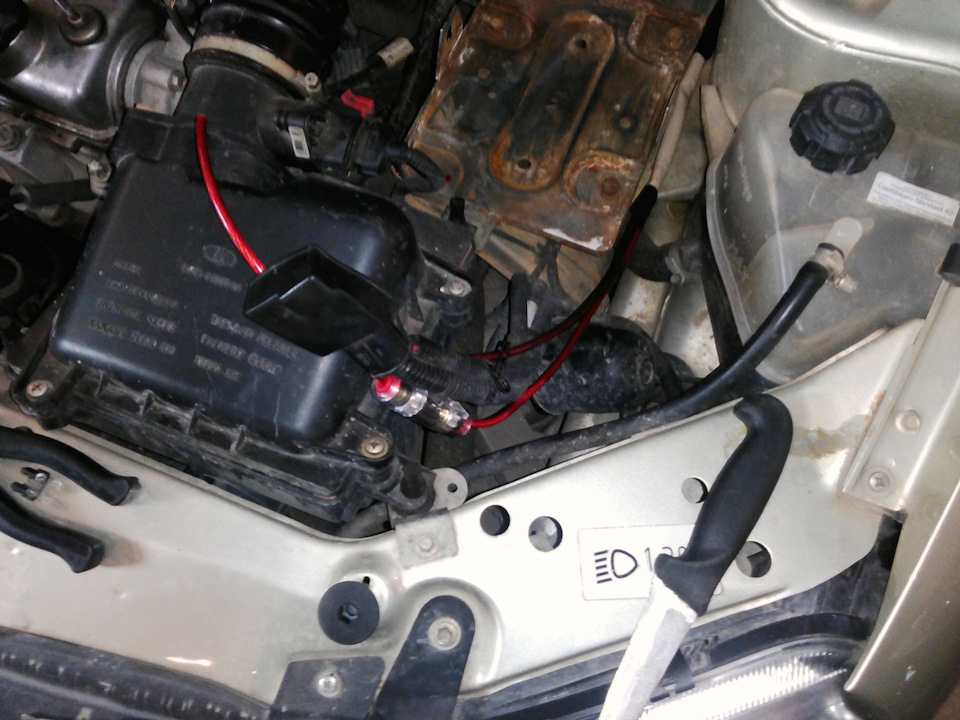

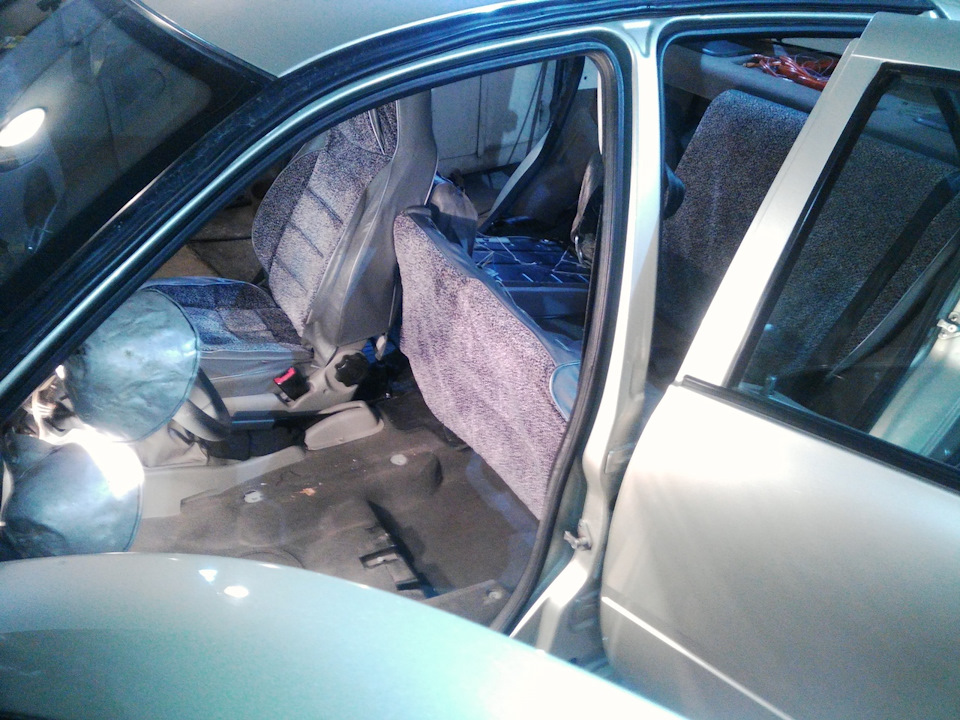

и продолжать протяжку. Возникли сложности с выводом силовых проводов в подкапотное пространство. Но решение пришло по ходу работы. Было принято решение вести через отверстие для проводов под оптику автомобиля. Для этого пришлось снимать переднее колесо со стороны водителя и подкрылок. Вывод в подкапотное пространство производилось через отвестие, в котором ходит рулевая рейка (не знаю как объяснить по другому). Дальше всё элементарно просто. На + провод на расстоянии не более 40см ставится колба с предохранителем, на концы проводов обжимаются клемы и прикручиваются клемам аккумулятора
Оставшиеся в салоне провода (remote, межблочники и провода на колонки) подключаются последовательно: межблочники, так как у меня их только 1 пара, а на выходе с магнитолы у меня идёт 2 пары, встали на место пары, предназначенную на передние колонки (Front), пара на задние (Rear) осталась не тронута. Remote провод был подключен к синему проводу на магнитоле (на моей модели данный провод является таким же проводом remote, то есть управление), провода на колонки были раскинуты по дверням. Перемещаемся обратно в багажник и устанавливаем усилитель. Как говорилось ранее усилитель вставал в аккустическую полку. Для этого она была разобрана
Установка усилителя для новичков
🔍 Выбор места под усилитель
Самое первое, что нужно сделать перед установкой усилителя — это выбрать место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить его расположение. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок.
Для примера, решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.
При выборе места помните, что усилитель выделяет много тепла. Для установки усилителя выбирайте такое место, где вокруг него будет обеспечена свободная циркуляция воздуха. Не накрывайте усилитель ковриком, не устанавливайте на боку или «вверх ногами».
Если собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине.
Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Вариантов установки усилителя существует много и перед его установкой нужно подумать, где он будет располагаться и произвести расчеты длины проводов.
🔍 Провода для подключения усилителя
Существуют готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Если делаете установку усилителя в первый раз, то покупка данного комплекта будет оптимальным вариантом. А для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.
Для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод «ПВС», который можно купить в любом хозяйственном магазине электрики.
Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твиттеров — «2х1.5», а для подключения сабвуфера — «2х4». Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.
Тоже касается силовых проводов для подключения усилителя (к плюсу и минусу). Если собираетесь установить простенькую музыку, подойдет обычный провод и подключить можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.
Лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.
Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора.
Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.
Если не хотите покупать провода «ПВС» или «КГ» для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Они не самого лучшего качества, но для простой аудио системы вполне сойдут.
Если имеются установочные комплекты с различными проводами, то выбирайте комплект с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.
Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов.
Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.
🔍 Подключение усилителя своими руками
Если провода имеются и выбрано месторасположения усилителя — приступим к установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.
Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.
При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей. Вы можете удалить дверную прокладку (порог салона) и коврик.
Для подключения проводов существуют специальные акустические клеммы. Самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.
Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки усилителя можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.
Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать в акустических системах звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам автомобиля.
Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее проверяем работу усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.
Схема подключения усилителя в авто
Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:
Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.
Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.
Как правильно подключить усилитель в авто
Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.
Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.
Подключить усилитель в авто
Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.
Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.
Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.
Подключение динамиков к усилителю в авто
Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.
Как подключить усилитель звука в авто
Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.
Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.
Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.
Схема подключения усилителя в автомобиле
Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.
Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.
