Штатный OEM Bluetooth v.2.0
В этой записи хочу рассказать про мою вторую попытку внедрить Bluetooth в штатную магнитолу, и забегая вперёд скажу, что она успешная. Первый раз я пытался сделать съемный Bluetooth из комплектного кабеля iPod, об этом я писал в записи о установке магнитолы от Koup. Но я не стал развивать ту идею. Во-первых, потому что качество передаваемого звука было хуже, чем при проигрывании через AUX, во-вторых, просто решил отказаться от «съемной» компоновки адаптера. Зачем он снаружи, если его можно спрятать внутри?!

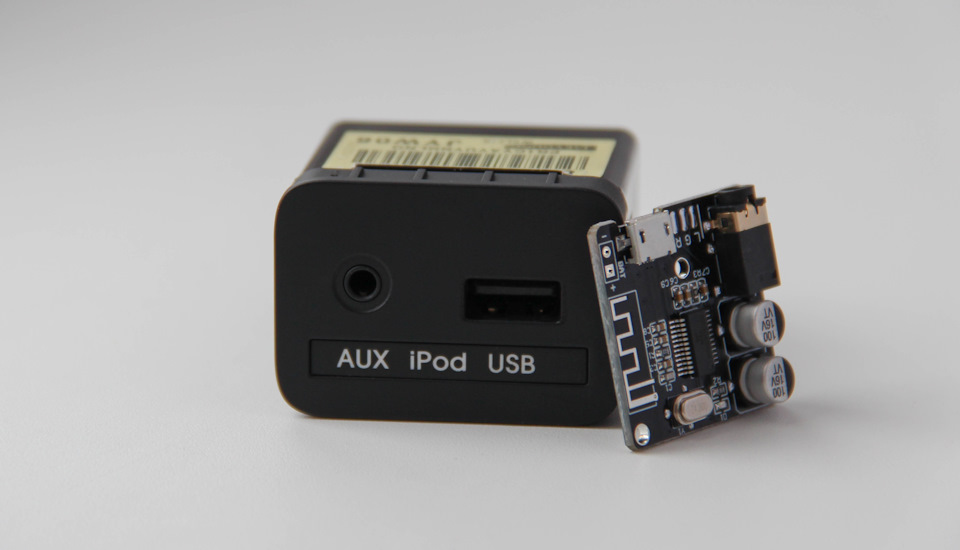

В этот раз я нашел подходящую Bluetooth-плату с версией протокола 5.0, которая способна передавать качественный звук без потерь. Плата представляет из себя Bluetooth-приемник с аналоговым линейным выходом. На ней предусмотрено два типа подключения: первый — через разъемы microUSB для питания и гнездо 3.5mm для передачи звука, второй — пайка к соответствующим контактам. Меня интересовал второй тип подключения, но для пробного включения пригодился и первый вариант.

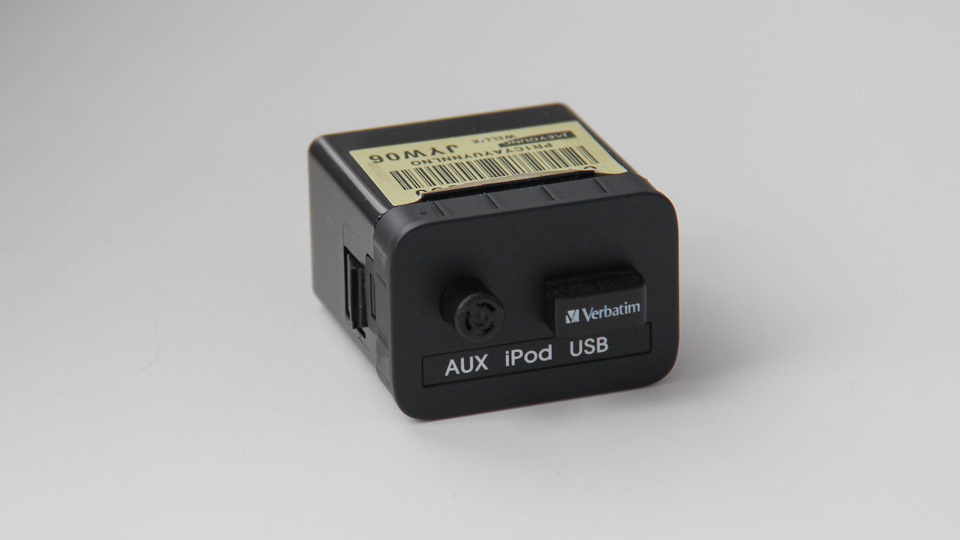

Разместить плату решил в корпусе блока AUX USB, она идеально входит в свободное пространство корпуса практически без доработок. К тому же, не нужно снимать центральную консоль и саму магнитолу, достать блок AUX USB — дело одной минуты. Подключение: питание 5V взял с разъема USB, а звуковой сигнал соответственно с AUX-разъема. Данный тип подключения — параллельный, то есть звук может идти как через Bluetooth, так и через провод AUX. Соответственно, заводской функционал и оригинальный внешний вид сохранены полностью.
P.S. В рамках записи решил не заострять внимание на подключении. В комментариях есть схема подключения, а так же ответы на некоторые вопросы.

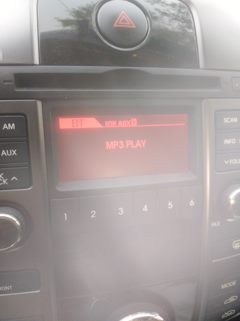

Как это работает? При включении зажигания Bluetooth мгновенно включается и готов к работе. На магнитоле выбираем режим AUX, а в настройках телефона находим устройство и подключаемся. Всё, можно слушать музыку! Последующее подключение происходит автоматически. При включении зажигания, а так же при соединении с телефоном издаются приятные короткие звуки, сигнализирующие о готовности. При выключении зажигания, воспроизведение музыки на телефоне останавливается — это очень удобно. В следующий раз нужно только нажать «Play» на телефоне и любимая музыка снова играет. Переключение треков доступно только через телефон, кнопки руля и магнитолы, разумеется, работать не будут.
P.S. Кто хочет поддержку переключения треков с магнитолы и руля, могу порекомендовать соответствующий модуль, аналогичный заводскому. Но кнопки руля придется «обучать» с помощью специального адаптера, как это делают при замене магнитолы на не штатную.

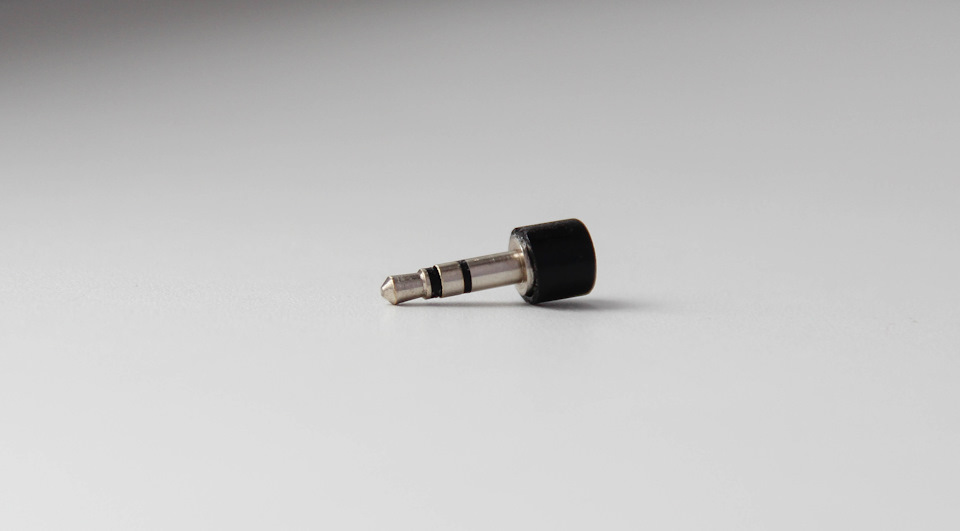

Итак, есть один нюанс, который я не смог победить. У магнитолы переключение на режим AUX доступно только в случае, если вставлен кабель. Я попытался сделать «обманку» перемычкой, мол кабель вставлен, но из этого ничего не вышло. Поэтому от старого AUX-кабеля «откусил» штекер, приклеил на него декоративный колпачок и вставил в гнездо. Выглядит минималистично и не навязчиво.
Пару слов про отличие от штатного Bluetooth. Штатный Bluetooth в KIA Cerato TD реализован больше для громкой связи, нежели для прослушивания музыки. Он так же не умеет переключать треки, как и данный модуль. Единственное отличие, на экране магнитолы пишет «Phone MP3 Play» вместо «AUX connected» у меня. Больше отличий нет, если мы говорим про прослушивание музыки. Но разве кому-то нужна громкая связь?!
Подводя итог скажу, что такая доработка штатной магнитолы просто must have. Bluetooth плата сто́ит совсем не дорого, а функционал добавляется на миллион. Как упомянул в начале, качество передаваемого звука идеальное! Я, и те кому давал послушать, вообще не заметили разницы в сравнении с классическим AUX. Да, полноценно штатный Bluetooth данная доработка не заменяет, но для прослушивания музыки — вполне.
Подключение телефона
Bluetooth
В этом меню приводятся параметры телефона Bluetooth.
Это меню используется для подключения и сопряжения головного блока и телефона с поддержкой Bluetooth.
Нажмите [SETUP] > [Подключение устройств] > [Bluetooth] > [Подключения Bluetooth].
1 Список сопряженных устройств
Содержит список сопряженных устройств Bluetooth. При выборе устройства в списке, оно либо подключается, либо отключается.
2 Статус подключения Bluetooth-аудио и гарнитуры
Эти значки отображаются при подключении Bluetooth-аудио и гарнитуры.
Регистрация нового устройства Bluetooth.
4 [Удалить устройства]
Переход в меню [Удалить устройства].
Отключение мобильного устройства.
6 [Настройки сервиса]
Переход в меню [Настройки сервиса].
Вы можете настроить уведомления о сообщениях.
Системная инфор. Bluetooth
Можно изменить название устройства Bluetooth автомобиля.
Имеется возможность изменения пароля, используемого для опознавания устройства Bluetooth.
Пароль – это четырехзначный код аутентификации, используемый для Bluetooth-соединения между мобильным телефоном и автомобильной системой. Пароль по умолчанию установлен на 0000.
Можно установить приватный режим для защиты личной информации. При активном приватном режиме контакты, история вызовов, избранное и сообщения не отображаются.
Это меню используется для сброса параметров Bluetooth до заводских значений.
Нажмите [SETUP] > [Подключение устройств] > [Bluetooth] > [По умолчанию] > [Да].
В этом меню приложения Android Auto и Apple CarPlay могут быть включены посредством установки соответствующего флажка.
Как включить блютуз в машине Киа?
Нажмите [SETUP] > [Подключение устройств] > [Bluetooth] > [Подключения Bluetooth]. Содержит список сопряженных устройств Bluetooth. При выборе устройства в списке, оно либо подключается, либо отключается. Эти значки отображаются при подключении Bluetooth-аудио и гарнитуры.
Как подключиться к Киа Рио по блютуз?
На телефоне зайдите в настройки блютуз и найдите устройство, к которому хотите подлючиться — KIA MOTORS и нажмите на кнопку «сопряжение». После чего вас могут попросить ввести код, который отображается на дисплее автомагнитолы. Далее начнется синхронизация данных и по её окончанию смартфон будет подключен.
Как подключиться к Блютузу Киа Спортейдж?
Делается это довольно просто, для этого нужно только зайти в меню настроек телефона и мультемедиа, а затем активировать беспроводную функцию передачи данных через блютуз. В последующие разы, после синхронизации, надобности в активизации функции передачи данных уже не будет, так как подключение произойдет автоматически.
Как подключить телефон к Киа Соул?
Сопряжение через меню настроек [PHONE] (Телефон)
Нажмите кнопку► Выберите [Phone] (Телефон) ► Выберите [Pair Phone] (Сопряжение телефона). Нажмите на регулятор TUNE Следующие шаги аналогичны описанным в разделе «Если нет сопряженных устройств» на предыдущей странице.
Как подключить телефон к машине через Bluetooth?
Подключение с телефона
Как подключить телефон к Кио Рио?
Процедура подключения устройства:
Как включить блютуз на Киа Рио 2012?
Подключение телефона к автомобилю через блютуз
Как подключить iPhone к Kia Sportage?
Если ваш автомобиль поддерживает беспроводное система CarPlay, нажмите и удерживайте кнопку голосовых команд на руле. Убедитесь, что ваш стерео в беспроводной или Bluetooth-режиме. Затем на вашем iPhone, перейдите в Настройки > Общие > и CarPlay, нажмите доступных автомобилей, а затем выберите ваш автомобиль.
Как настроить часы на Kia Sportage 3?
Нажмите кнопку SET (установить) и удерживайте ее в нажатом состоянии в течение примерно 2 секунд, до тех пор, пока дисплей времени не начнет мигать. Отпустите кнопку. Затем нажмите кнопку SET повторно для установки показаний минут и часов. По завершении установки времени нажмите кнопку SELECT (выбрать) для пуска часов.
Как подключить телефон к Киа?
Нажмите [SETUP] > [Подключение устройств] > [Bluetooth] > [Подключения Bluetooth]. Содержит список сопряженных устройств Bluetooth. При выборе устройства в списке, оно либо подключается, либо отключается. Эти значки отображаются при подключении Bluetooth-аудио и гарнитуры.
Как подключить телефон к магнитоле Киа Спортейдж 3?
Процедура подключения устройства:
Как воспроизвести музыку с телефона в машине?
Как подключить телефон к мультимедиа в машине?
Возьмите USB шнур и соедините им телефон и бортовую «музыку». Скорее всего, она определит подключенный телефон как «флешку». В меню телефона разрешите передачу данных через USB. Управлять проигрыванием можно через аудиосистему машины.
Как включить режим сопряжения?
Двумя пальцами проведите вниз от строки состояния, чтобы открыть панель «Быстрые настройки». Нажмите на значок Настройки. Нажмите на переключатель Bluetooth Вкл./Выкл., чтобы включить или отключить соединение Bluetooth. Переведите устройство Bluetooth, к которому вы хотите подключиться, в режим сопряжения.
Sq в долгий ящик и штатный блютуз
Отложил алпайн в долгий ящик, при сборке задумался об усилителя pdx, адаптерах, камерах итд… Расходы долетят до 100к и времени нет вообще. Жду пополнения в семье, ремонт, дача, ремонт, работа… Решил отложить до следующего лета, а может и вообще автозвук перескочет во вторую машину.
Пока что нашёл штатку с синезубом. Всё благополучно импланировал, терь надо штатный микрофон найти и кнопки на руль, а задним под осень круиз, лепестки, esp установится в один день.
На камере трещина на телефоне, поэтому и фото так себе.
KIA Cerato 2011, engine Gasoline 1.6 liter., 126 h. p., Front drive, Automatic — car audio
Comments 19
Как ты подключил телефон? У меня после нажатия на PAIR просит подтверждение какое то пишет please say a command. Я так понял голосом нужно подтвердить? Микрофона нет в машине
Поделись пожалуйста, а как внешне в объявлениях например понять, есть ли у магнитолы блютус? Заранее благодарю
А радио норм работает, все станции ловит? А то есть с Америки со штатным BT, там только нечетные частоты.
Вообщем радио ловит, но RDS нет
А радио норм работает, все станции ловит? А то есть с Америки со штатным BT, там только нечетные частоты.
Это корейская версия
О таких моделях никто не слышал. Где найти?
Рассказывай где нашел магнитолу с блютус?) Я искал, так и не попалась. Искал даже на Казахстанских площадках, но и там глухо. На их рынок чуть-ли не в базе был блютус. В итоге пришлось сделать www.drive2.ru/l/535523461573903592/, но в идеале найти бы такую магнитолу.
При прослушивании музыки с телефона треки переключаются с руля?
Не-а, ни с магнитолы ни с руля. Как работает:
Подключил, все, телефон и магнитола в режиме ожидания, как только пошёл звук с телефона и не важно с инета или плеера звук переключается на магнитолу, тоже самое с вызовами и на экране вот такая надпись… Как на фото. А если вызов то пишет номер телефона и гудок на магнитоле. За тысячу рублей нормал))))
А как ты нашёл эту магнитолу? Или написано было что с блютусом она?
Написано было на рамке а так их много оказывается в продаже, просто никто не морочился
А что это за магнитолам с ВТ?
Не-а, ни с магнитолы ни с руля. Как работает:
Подключил, все, телефон и магнитола в режиме ожидания, как только пошёл звук с телефона и не важно с инета или плеера звук переключается на магнитолу, тоже самое с вызовами и на экране вот такая надпись… Как на фото. А если вызов то пишет номер телефона и гудок на магнитоле. За тысячу рублей нормал))))
Т.е. магнитола штатная, блютуз штатный… А треки не переключает?
непонятно конечно, рамка есть, потеха есть, зачем этот мудрежь со штаткой, поставь алпайн уже
Вообщем тема такая: нужен адаптер руля, камера заднего вида, нужно перепаять штатные разъёмы под USB, сразу кинуть линейные провода, нужна кнопка аварийки. А там дальше больше… В планах появилась вторая машина, хочу попробовать успеть взять в этом году, а эту отдать жене. Жене доустановлю все плюшки от люкса, подготовлю машину осенью. А себе хочу поставить хороший штатный звук. Поэтому пока решил отложить, скоро рожать и куча дел планов расходов. Автозвук приберегу лично для себя. А сюда поставлю штатное зеркало с камерой.
ну понятно, не достойна церато алпайна)))))
Установка bluetooth магнитолы, микрофона, кнопок круиза и звонков на руле. #Франкинштейн
Доброго времени суток!
Хочу поделиться с вами своим опытом установки блютуз магнитолы и сопутствующим вещам.
Дело было вечером и делать было нечего, просматривал от скуки ленту на авито (www.nnk-auto.ru) и увидел мультируль от цераты с кнопками принять/отклонить вызов+круиз. Стало интересно, есть ли у них магнитола с бт т.к. руль наш… И если есть то почему бы не купить, на что они ответили — «Да есть» — не долго думая купил и руль и магнитолу. (если честно, думал купить магнитолу с BT вообще нереально, а оказалось очень просто если знать код — 961501M220AMV, 961501M221WK — выбрал эту, т.к. на многих других разборках они есть)
И так… все забрал, начинаем разбор:
Снимаем все лишнее, нам нужна колодка:
не факт, что на этой схеме верно подключил, но общий посыл такой, по мойму именно на этом фото — КАК НЕ НАДО))

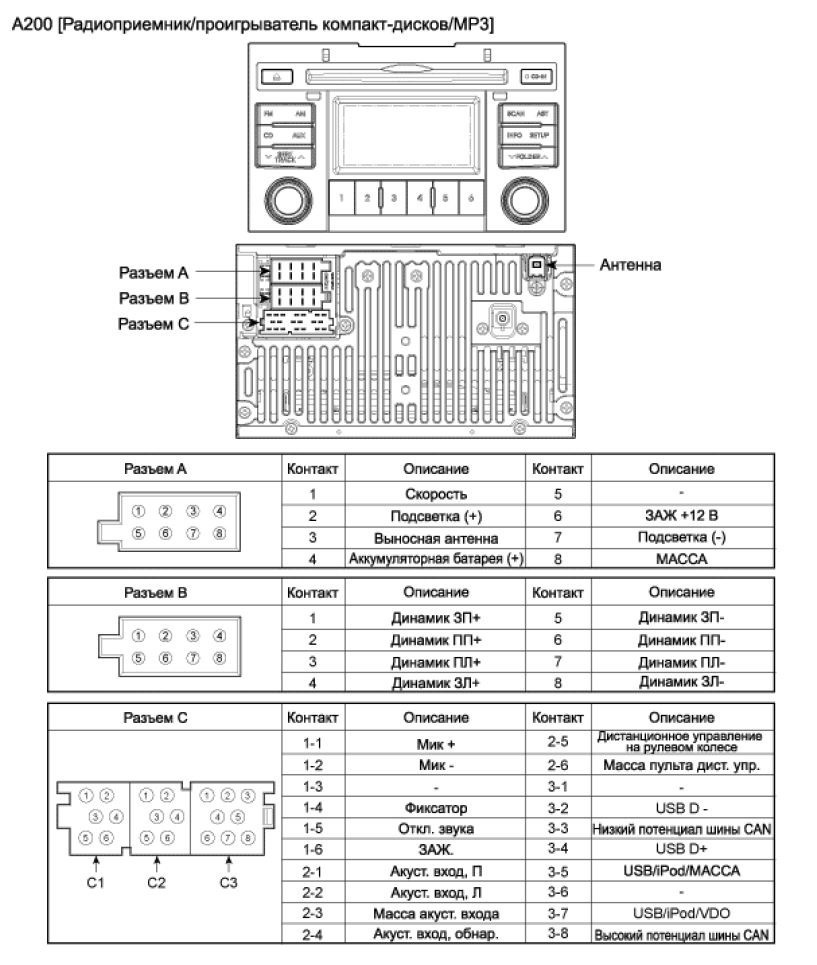

Два провода подключаем по этой схеме:
Изначально подключил неправильно, поэтому создал себе немного беготни…
Для того чтобы подключить, нужно в колодце 1-1 и 1-2 вставить пины, необходимых у меня не было, вставил похожее… но мой совет, ищите те, что в стоке — работы сократится в разы, да и нервы сбережете.
Далее к этим проводам подключаем микрофон, я брал обычный с петличкой, т.к. оперативно и за дешево штатный микрофон не нашел, но ищу…
Проверяем — работает. Работает и блутуз и сама магнитола.
Далее… поскольку магнитола от церато обычного — на купе она почти не подойдет, т.к. вход под центральную панель другой, исходя из этого есть два варианта:
1 — кромсать крепления, подстраивать чтобы вошло;
2 — поменять передние панельки на магнитоле — что я и сделал.
Снимаем панельку — откручиваем 4 болта и снимаем с зажимов, перед нами будет шлейф — отсоеденяем, тоже самое делаем на родной магнитоле, меняем местами — подключаем! (франкинштейн #1)
Панель собрана! (забегая вперед — все работает).

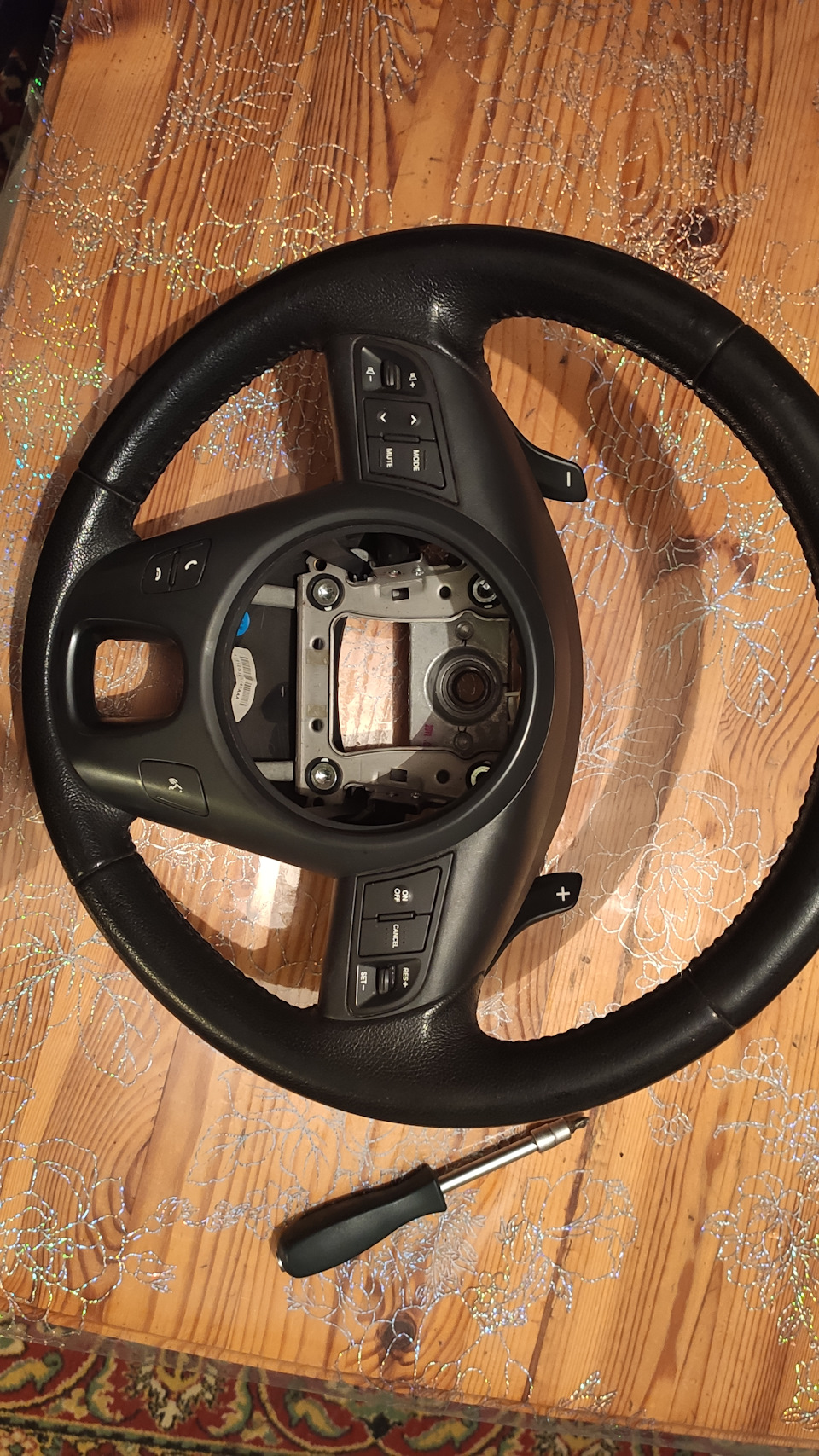

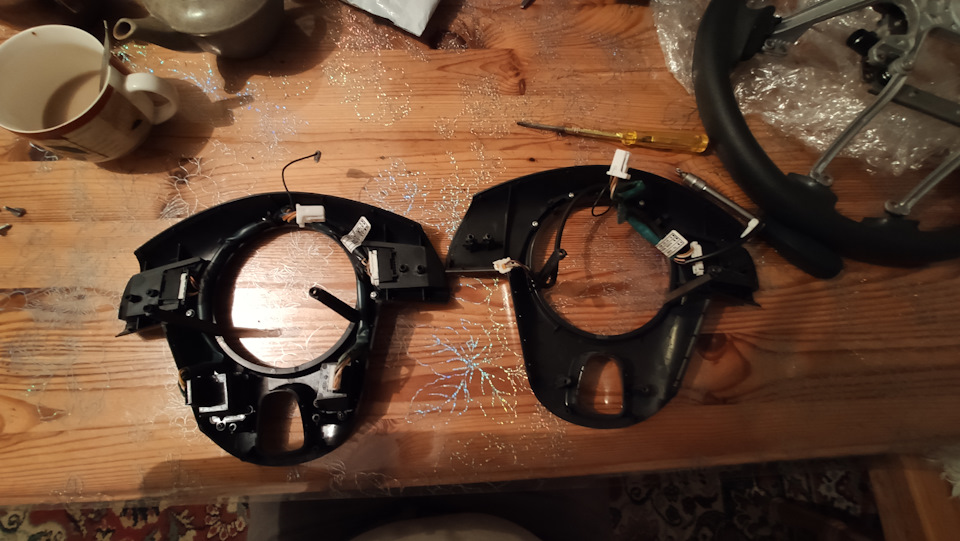

Снимаем руль, несем оба руля домой, разбираем, снимаем проводку.
Т.к. у меня есть лепестки, а в проводке их нет, придется делать «второго франкинштейна».
Из стоковой проводке руля, вынимаем 3 пина, которые идут на лепестки и вставляем в той же смой последовательности в проводу с новым рулем.
Далее, снимаем новую накладку с кнопками, вставляем в старый руль, подключаем проводку, собираем руль.

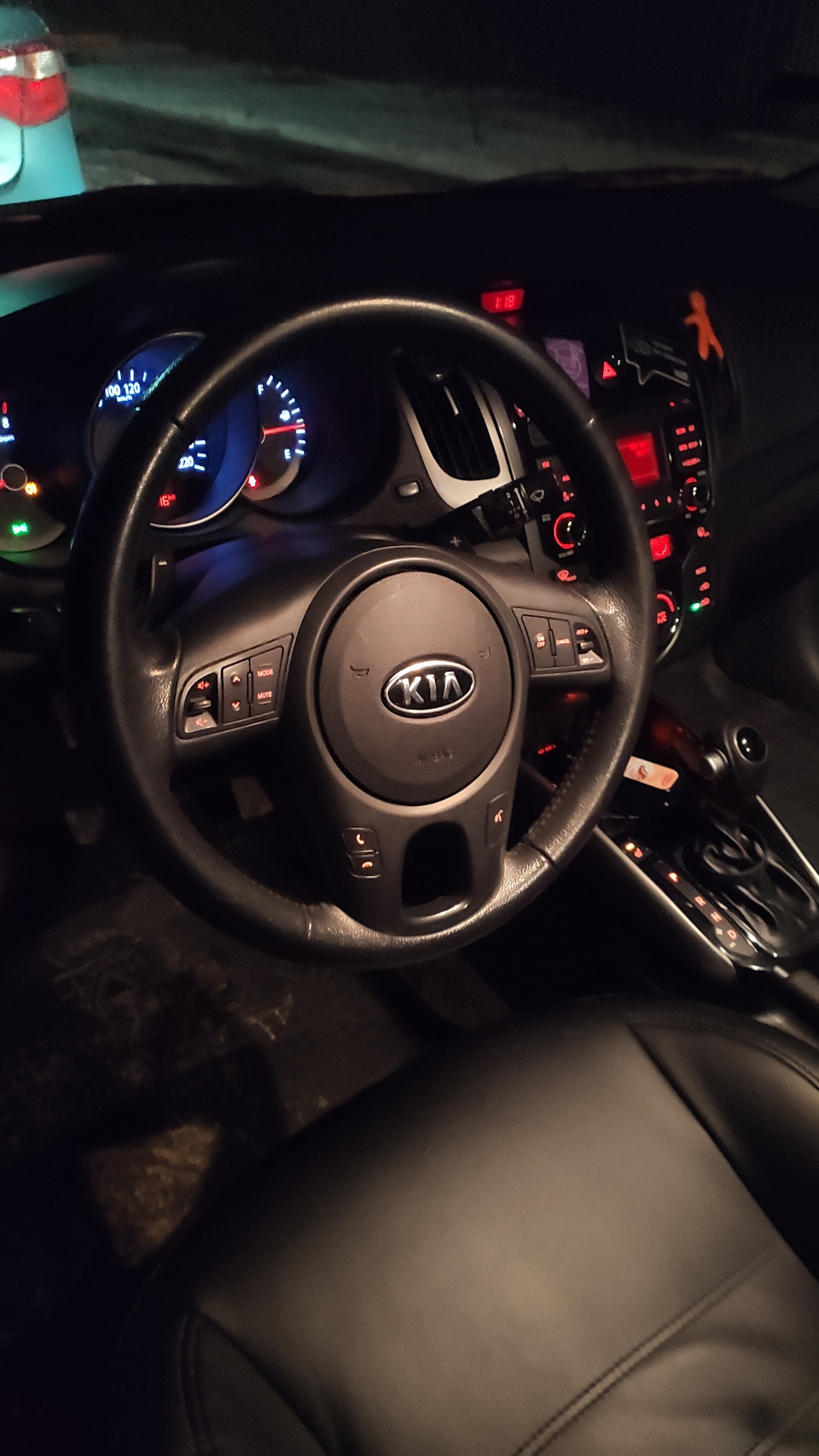

Несем все это чудо в машину и устанавливаем.

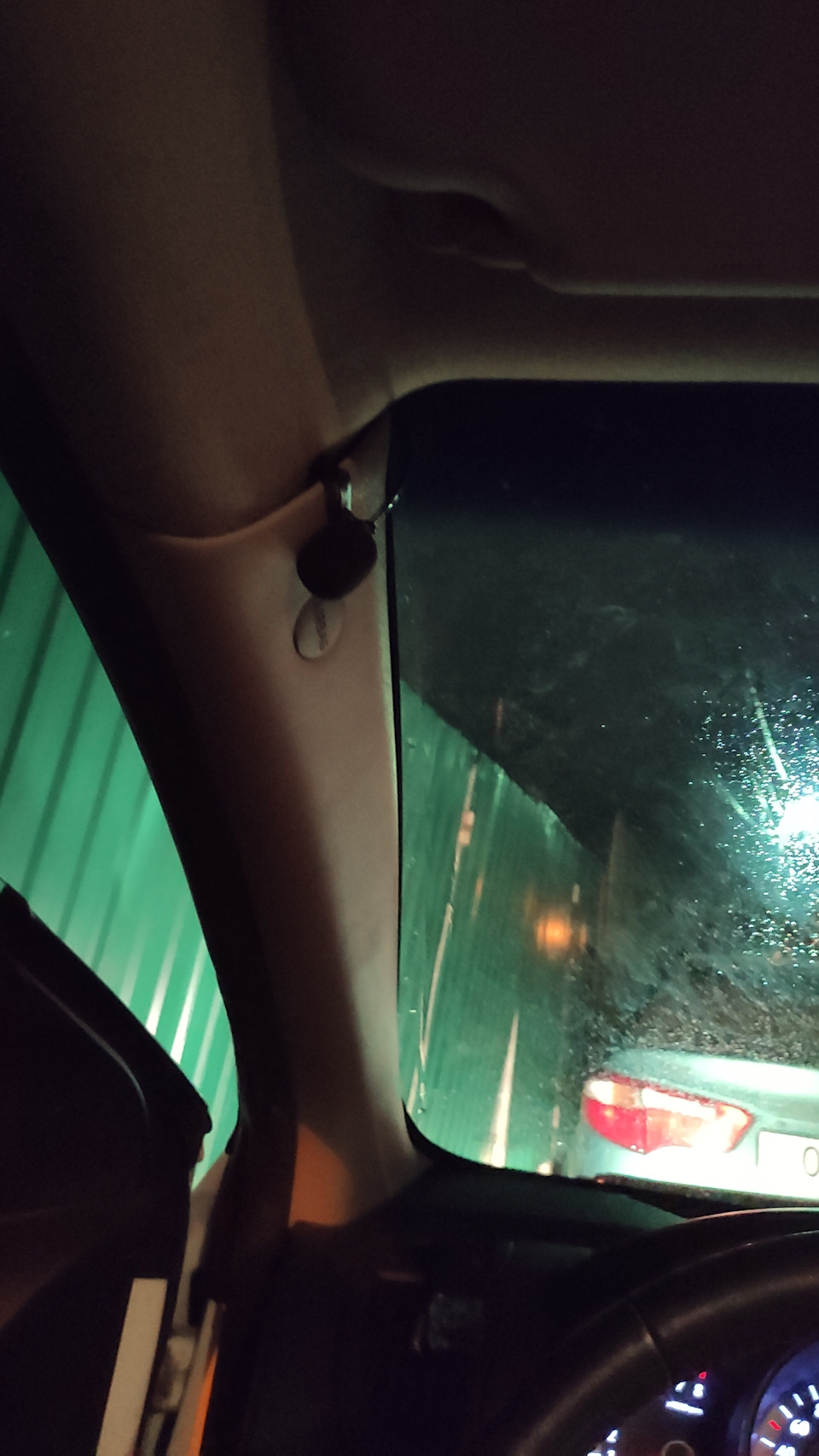

Микрофон подключил на стойку
Кстати, по микрофону, использовал экранирующий провод от магнитолы — до микрофона, чтобы избежать потери качества.
Все собрал.
Итог:
Все работает штатно, работают кнопки (моя улитка 934902M500, с другой как будет — не знаю) принятия/отбоя вызова.
Плюсы: клевый внешний вид за исключением микрофона, есть возможность установить круиз, принять или отклонить звонок можно на руле, работает громкая связь.
Минусы: Вот чего не ожидал так это то — что, когда музыка играет по BT — НЕЛЬЗЯ ПЕРЕКЛЮЧАТЬ ТРЕКИ НА РУЛЕ, а только на телефоне — это полный бред, если бы знал заранее — наверное и заморачиваться не стал, т.к. для прослушки музыки проблему с BT успешно решил, вот!
А так-же громкость прослушивания музыки через BT тише, чем через aux/флэшку/BT модуль установленный ранее.
