Как подключить диодную ленту в машине в багажнике

Подсветка багажника RGB лентой своими руками )

Рад снова и снова видеть вас в бортовике моего серого волчары =)

Сегодня мы продолжаем нашу самостоятельную эпопею с электрикой )

Как обычно короткая предыстория:
В самом первом посту на драйве у меня уже была установлена подсветка в багажник синего цвета. Но время идёт. Подсветку днища я снял, ибо понял что установлена она у меня колхозно (лучше сам поставлю, как опыта наберусь), подсветка ног тоже отключена, ибо тоже была подключена неправильно, а синяя подсветка багажника уже надоела )
Решил решить эту проблему раз и навсегда )
Взял старый РГБ контролёр от подсветки днища и сделал себе РГБ багажник. Теперь можно выбрать любой цвет, или переливание/мигание )
Как обычно результат на видео, фото и инструкция ниже )

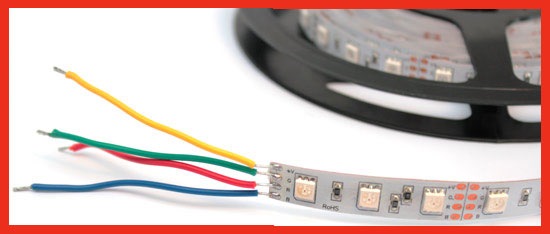

Итак первое что я сделал это припаял с чужой помощью провода к своей ргб ленте. Никогда раньше не паял, но сейчас это мне стало по силам )

Затем естественно изолируем место спайки термоусадочной трубкой.
Прикидываем как будет висеть лента

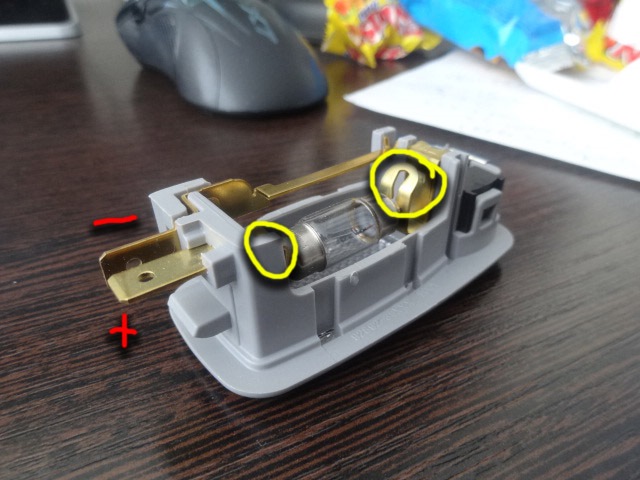

К питанию я буду подключать просто через плафон, при этом оставив его на месте, и просто вытащив лампочку

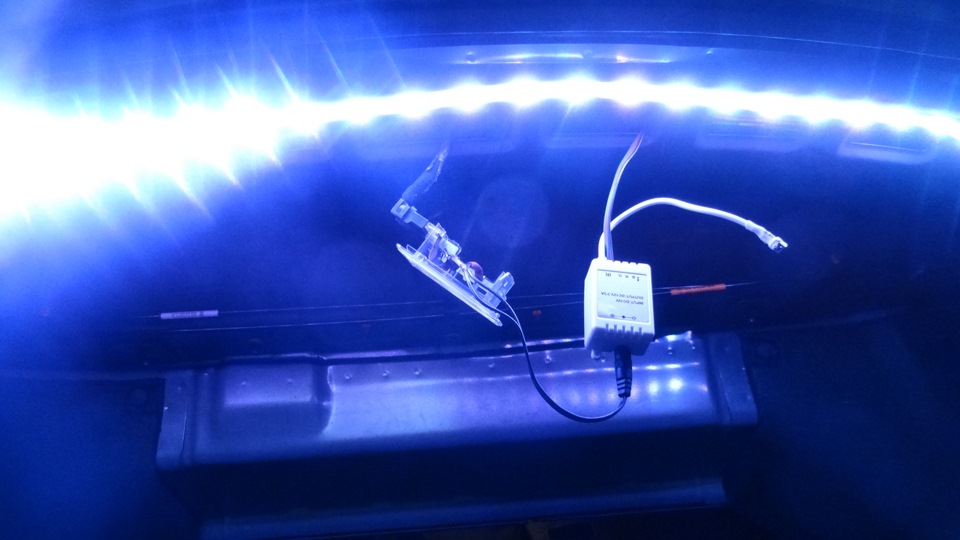

Далее подключаем ленту к контролёру

И в принципе всё )
Осталось лишь подключить плюс/минус от контролёра к плафону.

Потом всё приводим в божеский вид.

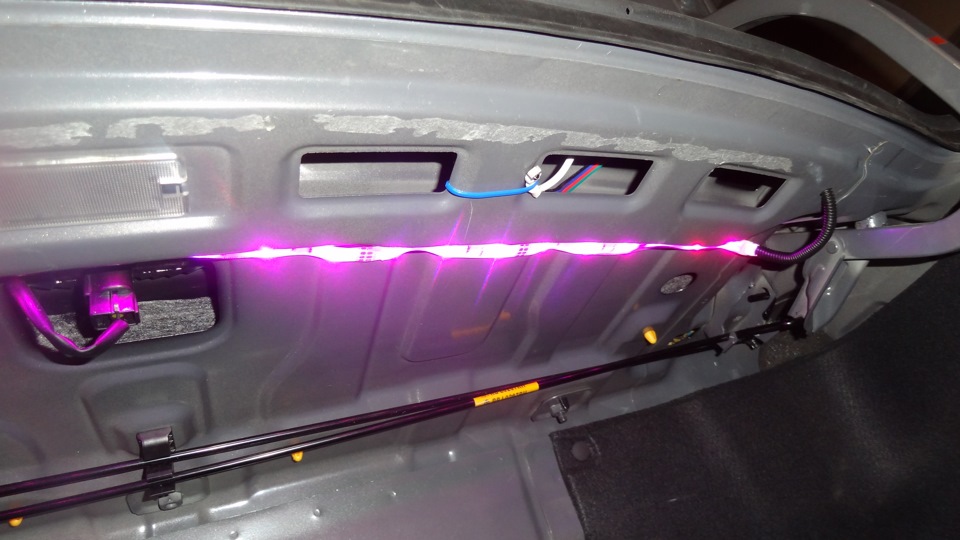

Прячем ленту — её можно увидеть только засунув голову в багажник )
Затем я одел гофру на видные провода от ленты.

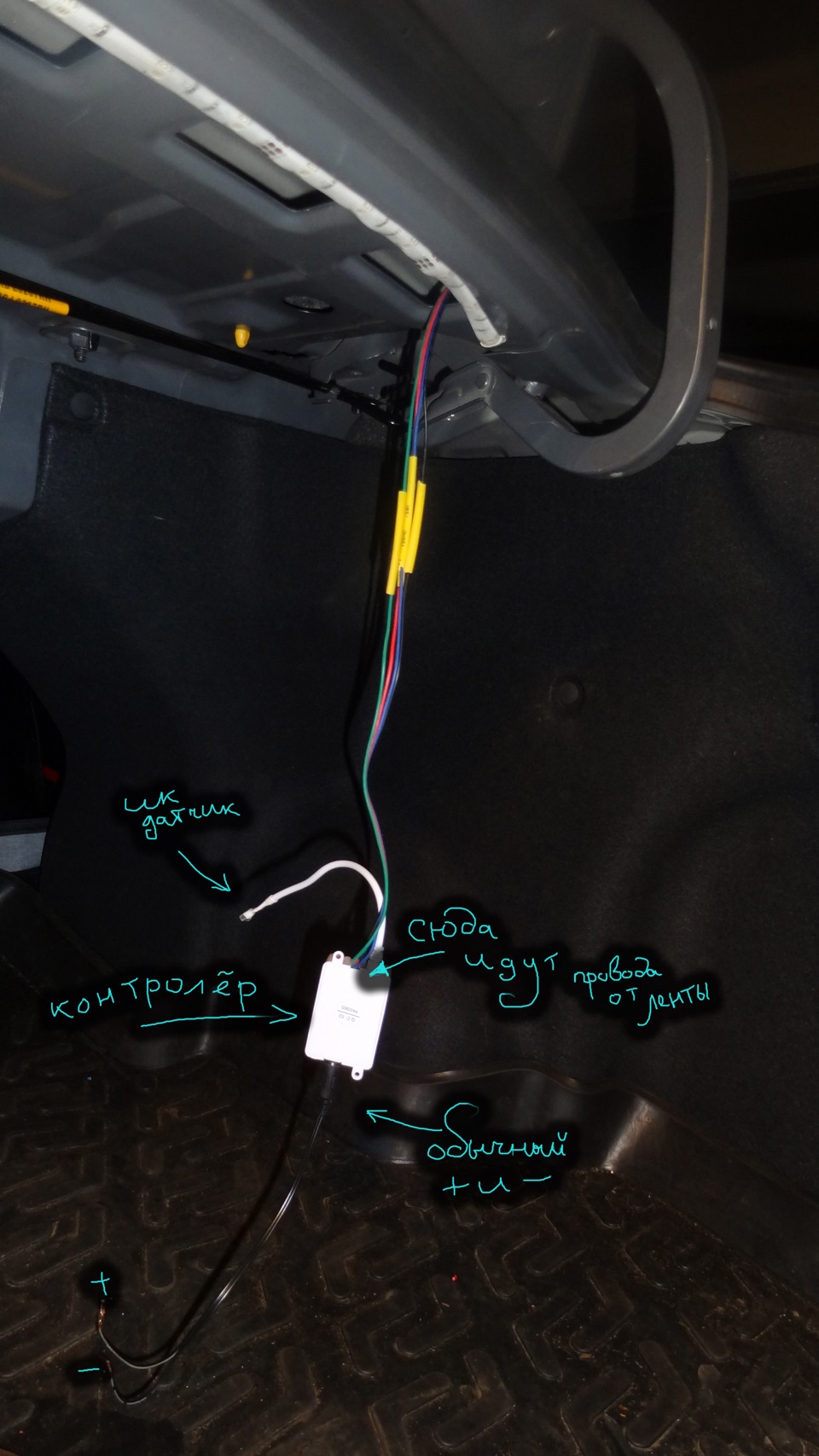

Сам контролёр приклеился на двусторонний скотч где-то там внутри (прилип как влитой)
А ИК-приёмник притянул хомутом посередине.

Вот и всё. Делов на пару минут а в тысячу раз лучше одинокой лампочки или одноцветной ленты ) Пульт хранится там-же в багажнике, в органайзере )
В планах, когда буду заморачиваться с музыкой — сделать чтобы в багажнике лента мигала в такт музыке. Сейчас можно выбрать любой цвет, его яркость. Мигание основных цветов/всех цветов, переливание всех цветов и их скорость, а также мигание белого (и скорость соответственно)

Цена вопроса у меня 0 рублей, ибо лента у меня была а контролёр взял от старой подвсетки. проводов тоже не понадобилось, ибо хватило стандартных огрызков от контролёра )

Спасибо за внимание =)
Надеюсь вам понравилось и есть что порекомендовать =)

Ровных дорог вам и скорейшего наступления лета )

Источник

Светодиодная подсветка в багажник

Вдохновленный чужой идеей и подгоняемый собственной потребностью, было решено — облагородить, и сделать пользование багажником удобным и приятным, и как в последствии оказалось при каждом включении подсветки — настроение только поднималось. ^___^

C начало — думаем
1. Я сомневался если можно, вот так просто подключить светодиодную ленту к эл.цепи машины, без каких либо резисторов. — МОЖНО! главное что-бы лента была рассчитана на 12 вольт.

2. Способ инсталляции — лента должна легко устанавливаться и сниматься — в случае военных действий и/или пьяного состояния. Подключение ленты к цепи должно быть легким (без использования паяльника) и надежным (без скотча, или закручивания проводов, и соотв ГОСТ 10434-82)
винтовые клеммы

дают хороший электрический контакт, легкие в употреблении, имеют эстетичный вид.

3. Схема подключения — она нам подскажет как будут проходить провода, сколько нужно проводов, места контактов, и если еще чуть подумать — то и длину проводов можно рассчитать.

MileStone —
1. мы знаем какие эл.свет.ленту нам нужно.
2. как мы будем крепить.
3. как мы будем подключать.
Пошел в магазин.
Спасибо консультанту в магазине, он доходчиво объяснил плюсы и минусы всех имеющихся в наличии световых лент. провода взял с запасом.
Купил: 1м ленты белого холодного свечения 4wat/metr (по 50 см на каждую сторону.);
Провода по 4м — красный (горячая вода) и синий (холодная); Винтовые клеммы — одну палку;

Подготовительные работы — Пайка
К световым летам припаиваем провода до 10 см. т.о. мы сможем св.ленты. укрепить, и затем без труда их подсоединить к эл.цепи.
Провода которые будет прокладывать по машине — нарезать Т О Л Ь К О по месту, и после 7ми замеров.

(качество фото — плохое — но в реале — это вау О_О)
6. отсоединил все — укороти провода, собрал Готово!

Работа над ошибками
1. Самоколейка на ленте это хорошо, но в моем случае — нужно Пришивать Ниткой/Леской ленту к стенкам. — даст 100% надежность.
2. Св.Ленту я взял не изолированную, чтоб баблос сэкономить. Изолированная Св. Лента(залитая силиконом) стоит дороже, но в тоже время, — если будете перевозить электропроводящие предметы — нет опасности замыкания (ну вы поняли).
3. Винтовые клеммы — удобней пайки, но коннекторы типа MOLEX — еще удобнее (они знакомы нам по компьютерным блокам питания)

Итого
Удобно! Наконец то в это багажнике можно что-то увидеть, и даже найти!

Не смотря на недочеты в планировании и мелочи в исполнении — результат радует, и вдохновил моего друга на своем хундай акценте реализовать подобное решение, ^___^.

Спасибо другу Анатолию за помосч!
мы тогда на холодке, поторчали минут 40, пока устанавливали.

Источник

65Ⓟ. Да будет свет или светодиодная подсветка багажника в любое авто.

История создается руками храбрых, сильных и отверженных, ведь мы все и так покинем этот глобус, так &@ли тогда ждать на остановке свой автобус?

Думаю в этот раз я Вас не разочарую, ведь я уже сделал несколько заготовок на интересные посты по улучшению своего авто, а когда мои посты могут помочь Вам в решении вопроса с эксплуатацией личного авто, а также доработок и тюнинга — я только рад. Так что приступим к делу.

Я крайне редко посещал багажное пространство своего авто, так как там были только стулья, плед и кальян. Но когда я установил пневмоподвеску (о чем ни разу не пожалел), а также установил шланг подкачки воздуха для колес, то визит увеличились в разы. А как быть, когда тебе нужно подкачать колесо у автомобиля друга, а на дворе темно. Разве наш штатный светильник блеклая надежда коммунизма желтого цвета может осветить путь трезвости и юных мечт пространство багажника?! Нет! Так что пришлось решать этот вопрос.

Данная статья подходит для тех, кто умеет пользоваться паяльником в качестве пыточных мер через попу рабочего инструмента для пайки, ну или иметь знакомого коллектора друга, который не оставит вас с непогашенным долгом в беде. На самом деле все делается просто, но к моменту пайки, я остановлюсь позже и расскажу как все делается.

Нам понадобиться следующие инструменты:
— Ножницы/канцелярский нож
— Паяльник
— Кримпер (обжиматель проводов) или плоскогубцы
— Теплофен
— Нитка или веревка

Компоненты к инструментам:
— Пайка
— Ортофосфорная кислота
— Термоусадка 0,75м или 1м
— Двухжильные провода с сечением 0,75 (5 метров)
Все эти элементы можно приобрести в крупном автомагазине или магазине радиодеталей.

Основные детали:
S03201033 SkyWay Лента светодиодная (АвтоДок)
13ABR Abro Силиконовый герметик (АвтоДок)
Стабилизатор напряжения на 12V (он должен быть всегда установлен на линии, где работа светодиадов, так как лента за такое скажет Вам спасибо и будет долго служить)
Выключатель клавишный (их большой ассортимент в любом крупном магазине автозапчастей)
Обезжириватель 0,5 л
Тряпка на выброс

Основные компоненты готовы, так что можно приступать. И первый делом нужно определить где можно будет приклеить ленту.

В моем случае, в багажнике есть две удачные линии, на которые можно прилепить. Если кому-то сложно, то можно использовать и одну ленту на линии, но мне нужно было нужно больше света, поэтому я использовал сразу обе линии. Измеряем длину с помощью нитки или веревки. В моем случае вышло больше метра в каждой линии. Смотрим по размерам ленты и дальше решаем — делать больше или делать меньше. Простая причина в том, что лента состоит из диодов и каждый диод занимает примерно по 2-3 см, так что после измерений лучше еще раз проверить сколько стоит отрезать и не забудьте про запас под выходящие провода. После всех измерений мы отрезаем нужную длину и дальше переходим к пайке.

Работу ленту можно проверить любым устройством выдающее 12V и я воспользовался зарядкой для роутера. Если у Вас сгорит дом или часть квартиры, я не виноват.

Свет горит, значит все нормально и можно перейти к установке.

Источник

Как подключить светодиодную ленту в авто для подсветки багажника

Всегда держите в гараже, где занимаетесь тюнингом машины, огнетушитель и аптечку со средствами первой помощи при травмах и ожогах. Работайте с помощником, который поможет в случае опасности.

Дополнительная подсветка багажника диодами – распространенный вид тюнинга автомобиля. На форумах автолюбители обсуждают целесообразность этого мероприятия, делятся опытом, как подключить светодиодную ленту в машине для подсветки багажника.

Характеристики светодиодных лент

Вдоль гибкой ленты со светодиодами, представляющей печатную плату, проходят токоведущие дорожки, припаяны транзисторы и диоды. LED-ленты различаются параметрами.

По размеру светодиодов

Для освещения багажного отделения используют не обычные диоды с длинными выводами, а smd-аналоги, с маленькими контактными площадками — планарными выводами.

Размеры ламп зашифрованы в маркировке из четырех цифр. В обозначениях заложена длина и ширина светодиодов в сотых долях миллиметра. Например, 3228 означает 3,2х2,8 мм. Чем большего размера вы возьмете светоизлучающие полупроводники, тем ярче свечение, больше расход электроэнергии и нагрев элемента.

По плотности

На одном погонном метре печатной платы может располагаться разное количество диодов (чипов) одного размера. От этого зависит потребляемая мощность. Так, 60 диодов с маркировкой 3528 на одном метре потребляют 4,8 Вт, 120 таких же элементов на аналогичной площади «заберут» 9,6 Вт. Для автобагажника оптимальна плата с плотностью 120 чипов на 1 м.

По цвету свечения

У автовладельцев есть возможность выбрать и подключить в багажнике машины диодную ленту любого цвета и оттенка. Учитывайте нюансы: белого цвета нет как такового. Этот оттенок дает синий кристалл, покрытый люминофором. Элемент имеет свойство выгорать, поэтому белая лента со временем начнет отсвечивать синевой. При постоянном использовании диоды на треть теряют свою яркость.

По классу защиты

Все электроприборы должны быть ограждены от механических повреждений и попадания влаги. Изучая, как подключить светодиодную ленту в машине для подсветки багажника, уделите внимание классу защищенности, который обозначают буквами «IP».

Как подключить светодиодную ленту для подсветки багажника

Процедура стала популярной по нескольким причинам:

Что нужно для установки подсветки

Выберите место, где будет проходить светящаяся полоса: по верху, низу, можно пустить ее вокруг сабвуферов. Измерьте длину, купите ленту желаемого цвета.

Для монтажа потребуются:

Как подключить светодиодную ленту для подсветки багажника

Как произвести монтаж ленты

Провода придется тянуть от багажного отделения к приборной панели, поэтому сложите задние диваны.

Алгоритм, как подключить светодиодную ленту в машине для подсветки багажника:

Совет: вместо пайки воспользуйтесь коннекторами. Следующий шаг – подключение светодиодной ленты в машине для подсветки багажника.

Способы подключения диодной ленты к источнику питания

Способы подключения диодной ленты к источнику питания

Техника безопасности во время установки и эксплуатации

Помните о собственной безопасности, когда работаете с электроприборами. Простые правила:

Всегда держите в гараже, где занимаетесь тюнингом машины, огнетушитель и аптечку со средствами первой помощи при травмах и ожогах. Работайте с помощником, который поможет в случае опасности.

Источник

Установка светодиодной ленты в багажник — достойная альтернатива другим видам освещения

Довольно популярным и востребованным видом тюнинга автомобиля является организация его подсветки с внешней и внутренней стороны. Самое большое распространение на сегодняшний момент получила светодиодная подсветка багажника.

Использование такого метода освещения багажника позволяет водителю даже в условиях плохой видимости (ночь, туман) легко и быстро найти там нужную вещь. Постоянно возрастающая популярность такого дополнительного освещения объясняется довольно просто:

Выбор деталей

Светодиодная лента стала востребованной и популярной при тюнинге багажника благодаря своим отличным характеристикам. Светодиоды маленькие и не занимают много места. Они влагостойкие и имеют длительный срок эксплуатации. И главное, их несложно установить самому и ими легко управлять прямо из салона машины.

Светодиодная подсветка багажника может быть организована с помощью:

Светодиодный набор включает в себя светодиоды, тумблер, дистанционное управление. К набору приложена схема монтажа, позволяющая даже новичку справиться с задачей.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле. В этом случае важно лишь правильно измерить требуемую длину полоски, чтобы потом не нужно было вновь тратиться на материал или докупать отдельные отрезки. Если есть желание изменять периодически цветовую составляющую подсветки, придётся приобрести ленту двух цветов.

Что необходимо для тюнинга багажника?

Подсветка в багажник своими руками требует наличия следующих элементов и инструментов:

Также важно перед началом работы определиться, где именно на торпеде будут располагаться предохранители и тумблера. Необходимо выбрать такое место, чтобы было удобно пользоваться включением подсветки и переключением её цвета.

Алгоритм работ

Перед началом работ нужно продумать все моменты и демонтировать заднее сидение для удобства протягивания провода от багажного отсека и до передней панели.

В целом алгоритм работ выглядит следующим образом:

Выполнение подсветки в багажник своими руками будет гораздо понятнее, если всю схему перед началом работы нанести на бумагу.

Нюансы подключения

Светодиодная лента в багажник должна монтироваться с учётом определённых правил. Полярность, указанная производителем, важна.

Если есть желание подключить подсветку напрямую к замку зажигания, понадобится демонтаж торпеды. Однако подключение к аккумулятору не отключает подсветку даже после того, как ключ будет вынут из замка зажигания. Чтобы всё же отключать светодиоды, придётся сделать отдельную кнопку.

Опытные электрики могут усовершенствовать систему и установить резистор переменного тока. С его помощью можно будет регулировать яркость светодиодов.

Чтобы освещение включалось автоматически при открывании багажного отделения, достаточно установить выключатель под крышку багажника. А если подключить ещё вторую ленту со светодиодами другого цвета, то можно получить багажный отсек с разноцветным освещением.

Вариантов места приклеивания светодиодной ленты в багажнике много. Её можно пустить по низу, по верху или вокруг сабвуферов. Каждый водитель решает сам, как украсить свой багажник в авто.

Можно сказать, что самостоятельно провести в своём транспортном средстве подсветку из светодиодной ленты не слишком сложно, но и не так уж просто. Если вы совсем ничего не смыслите в электрике и схемах её подключения, то не стоит браться за это в одиночку. Пусть рядом с вами будет опытный наставник, а если такой не найдётся, то доверьте эту работу профессионалу.
