Как подключить диодную ленту в машине в ноги

Делаем подсветку ног в машине своими руками

Многие автовладельцы интересуются возможностью тюнинга салона автомобиля, а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.

Рассмотрим, как сделать подсветку ног своими руками.

Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры

Что необходимо для монтажа?

Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.

Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.

Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Выводы

Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.

Источник

—25— Светодиодная подсветка ног + включение с кнопки + от концевиков

Приветствую всех любителей света в своем авто!
Давненько ничего не писал — исправляюсь. Из названия записи, думаю, понятно, что речь пойдет о внедрении очередного колхоза в мой любимый таз)
А началось все с того, что, зайдя в магазин радиодеталей, мною была обнаружена светодиодная лента синего цвета за смешных 150 рублей. Было решено — беру!

Для подсветки ног в салоне и включения с кнопки нам понадобится:
1 — Светодиодная лента на клейкой основе
2 — Термоусадка
3 — Паяльник
4 — Провода
5 — Кнопка трехпозиционная

Приступаем к пересвету.
1. Подготавливаем наши светодиодные полоски: припаиваем проводки к +\- выходам, изолируем термоусадкой.

2. Ищем управляющий минус с концевиков дверей. Разбирать концевики мне не хотелось, поэтому принял решение — брать минус с плафона освещения салона. (Какое совпадение: берем минус для подсветки ног с места подсветки потолка о_0 )

Вытаскиваем из фишки полосатый провод (черный с бежевым) — именно на нем появляется минус при открытии дверей. Скручиваем этот провод с новым проводом для управления подсветкой и засовываем все обратно в фишку.

3. Прокидываем провод вдоль передней левой стойки под панель — для возможности включения\отключения подсветки с кнопки.

4. Далее — берем нашу заветную кнопочку с тремя положениями, три провода с клеммами «мама» и стыкуем их воедино.

5. Производим подключение следующим способом:
Все плюсовые выходы диодных лент соединяем вместе и подключаем на постоянные плюс — брал с прикуривателя.
Все минусовые выходы диодных лент также соединяем вместе и подключаем к кнопке (см. ниже)
Теперь подключение кнопки:
Первое положение — I — Минус с концевиков (тот, что брали с плафона)
Среднее положение — 0 — Минус с выходов наших диодных лент
Второе положение — II — Минус постоянный (можно взять из-под торпеды, либо под рулем)

6. Прибираем все провода, надежно закрепляем к торпеде\тоннелям — тут у кого на что фантазии хватит. Проверяем промежуточный результат.

7. Любуемся результатом!

Минусы данной доработки:
1 — Потраченное время
2 — Появление дополнительных проводов
3 — При неаккуратных пассажирах (в основном касается тех, кто ездит сзади) есть риск повреждения лент.
Плюсы:
1 — Стайл, детка — ну очень крутой вид)
2 — Если что-то ночью упало на пол — найти теперь вообще не проблема.
3 — Дань памяти Полу Уокеру — ведь в его скае было нечто похожее…

Всем спасибо за внимание!
Кому понравилось — есть соответствующие кнопки.
Есть пожелания\предложения — welcome в комменты.
Всем ровных дорог!

И это. Жмите, блин, кнопки. Вам нетрудно — мне приятно.
Потому что, бывает, ловлю себя на мысли: «Ваша запись за сутки получила 150 просмотров и… 12 лайков» Зашибенно же, ну. Стараешься, расписываешь все подробно, делаешь более-менее понятные фотки и че толку? А вообще… Я веду этот бортжурнал скорее для себя, но ведь кому-то он может оказаться полезным все-таки. Короче, хотите — жмите, не хотите — не жмите.

Источник

RGB подсветка ног при открывании дверей

Добрались руки до подсветки) Сначала хотел запитать ее от блока предохранителей, но в самый последний момент передумал(будет работать постоянно при открытии дверей). Если ставите обычную ленту одного цвета, то она будет работать — плавное загорание и затухает.

Разъем салонной подсветки
Красный «➕»
Желтый «➖»

В итоге запитал подсветку через задний плафон освещения. Устраивают режимы работы.

1. Загорается при открывании дверей.
2. Можно включить на постоянку.
3. Выкл. (если надоест)

Акцент на 2й и 3й пункт повлияли на мое решение.

Собственно для монтажа нам потребуется:
— Светодиодная лента(покупал тут)
— Провод (для удобства можно взять 3м — не так уж и дорого стоит)
— Вороток
— Головка 10мм и 14мм
— Отвертка плоская и крестовая
— Изолента
— Хомуты пластиковые
— Уайт-спирит(либо другой обезжириватель)

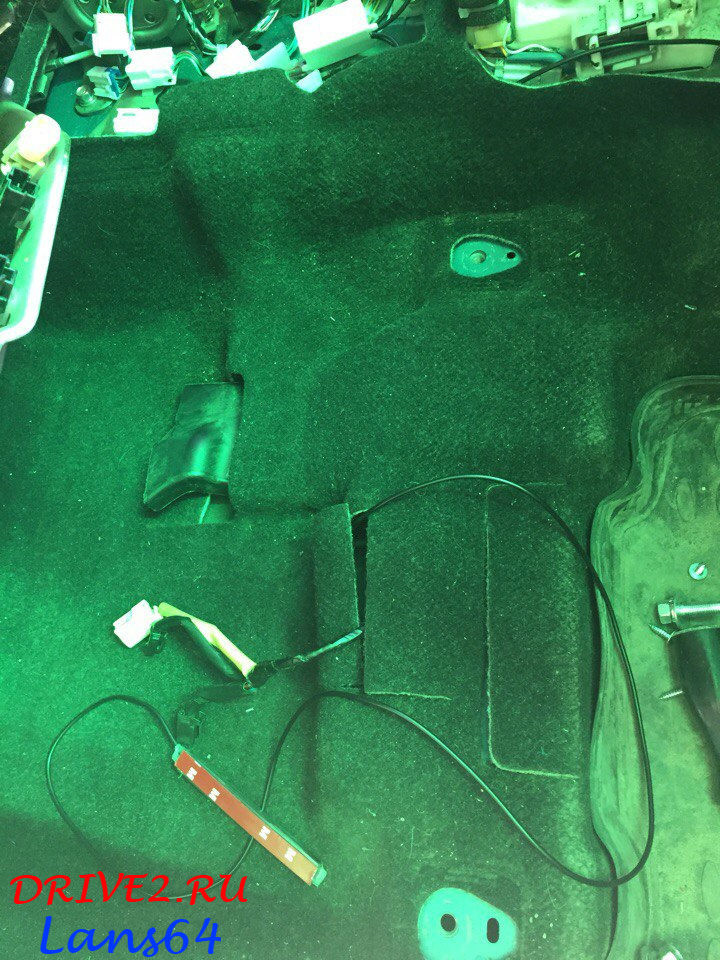

Начал с того что убрал центральный тоннель(я думаю все уже в курсе как он разбирается). Далее снимаем панели напольной консоли(держится на клипсах и саморезе) и протаскиваем подсветку к бардачку и к педалям(два коротких провода). Ленту крепил на родной скотч, держится очень хорошо — но не забываем обезжирить поверхность.

Чтобы протащить подсветку к задним пассажирам надо открутить передние сиденья. Пассажирское облокотил на задний диван, а водительское для удобства пришлось вытаскивать. Протаскиваем провод под ковролином и под воздуховодом обогрева ног задних пассажиров.

Ставим пассажирское сиденье на место и с помощью хомутов крепим подсветку к сиденью. Отодвигаем сиденье назад на всю и оставляем небольшой запас провода(если оставите короткую длину провода то при полном отодвигании сиденья она может оторваться). Чтобы провод подсветки не мотылялся под сиденьем, слегка зафиксировал его хомутом к проводу на обогрев. Тоже самое и для водительскоего.

Провод от плафона пустил через левую центральную стойку. Для этого и понадобилось убирать водительское сиденье. Освобождаем стойку от пластика(все держится на фиксаторах и только белый пластик на 2х болтах), прокладываем провод питания также под ковролином к тоннелю.

Примечание: лампочку с плафона необходимо убрать.

Собираем все в обратной последовательности и ставим тоннель, но без подстаканников. Отрезаем штекер прикуривателя и подключаем тюльпан к проводу питания.

Контроллер ДУ вывел в левую сторону. Сам блок приклеил на двухсторонний скотч к тоннелю. Ставим консоль подстаканников.

Примечание: Смена цветов происходит при включенном зажигании

Источник

Пособие: Как сделать подсветку в салоне своими руками.

Когда я был новичком, когда я непонимал даже азов, я очень хотел сделать себе подсветку в салоне, но не знал как. Глаза боялись а руки делали: первым делом я сделал подсветку синего цвета светодиодной лентой в ногах у спереди сидящих.
Потом я решил подсветить еще и задние. И тут я додумался, что поспешил. Нужно было делать сразу и спереди и сзади. Так проще и удобнее.

Это статься пригодится только новичкам, т.к. деды это дело знают как свои 5 пальцев.

Здесь будет описана вся поэтапность действий и подробное ихнее описание. Как и что нужно говорить продавцам, как использовать тот или иной инструмент и т.п.

1. Определение места установки светодиодной ленты.
Для начала определитесь, что вы хотите подсветить? Тщательно просмотрите эти места, будь то сопла воздуховодов, бардачок или подкапотное пространство. Попробуйте определиться с местом установки светодиодной ленты (куда именно будете её клеить).
При подсветке задних ног (а мы сейчас разбираем именно Этот пример из моего бортовика) я клеил ленту под сиденья, там есть пластмассовая планка, на неё и клеил.

2. Определяемся с подключением подсветки.
Тут 3 варианта: чтобы свет включался от кнопки, или чтобы свет включался при включении зажигания, или чтобы свет включался при откртии чего-либо (двери, багажника). Чтобы включался свет от открывания чего-либо, нужен концевик. Но сейчас не об этом.
Мой же совет, делать подсветку в салоне от кнопки, чтобы днем свет просто так не горел, а горел только ночью. Т.е. когда надо — включаете. Для этого используйте кнопку. Об этом позже.
Значит, выбираем подсветку от кнопки! Идем далее.

3. Выбираем цвет ленты.
Очень важно, чтобы цвет гармонировал с окружающими цветами. Ведь от этого зависит результат и качество свечения.
Я выбрал синий цвет.
Определились с цветом? Отлично. Идем покупать материалы.

4. Покупка материалов.
Нам понадобится:

— Пасатижи. Можно купить в Максидоме
— Паяльник на 220v. Его можно купить в любом радиотехническом магазине или Максидоме.

— Олово и канифоль. Это можно купить там же в радиотехническом. (олово можно купить в виде камешка или же там есть жидкость, заменяющая канифоль.)

— Клеммная колодка. В клеммах мы будем фиксировать провода. В противном случае можно обойтись без клемм обычной скрутной проводов (просто скручиваете провода вместе), но скрутка — ненадежное соединение по технике безопасности. Но мы же делаем на совесть! По этому покупаем клеммы. Эти клеммы можно купить, к примеру, в максидоме. Клеммы выбираются под определенное сечение провода. Возьмите под 1мм квадратный или 1.5мм квадратный, этого вполне достаточно.
Клеммная колодка выглядит вот так:

Еще нужно пара клемм с круглыми контактами. Их можно купить в любом радиотехническом магазине.

— Контактики для соединения проводов с кнопкой. Они выглядят именно так:
Вот так

Есть такие же, только чуть меньше

Нам нужны и те и те. Для первого раза возьмите 10шт тех и 10шт других. Они нам понадобятся.
Еще контактики бывают изолированные и не изолированные. Вот красная хрень на контактиках и есть изоляция. Лучше покупать конечно изолированные. Скажите продавцу дать тебе изолированных контактиков. если нету, бери обычные.

— Кнопка. Кнопку можно купить любую. Например такую (тумблер):
фыв

Или любую другую, которая фиксируется в нажатом положении. Например Аварийную кнопку (у меня установлена для подсветки ног именно такая, на аватарке или в бж на неё можно посмотреть.) В общем, кнопку, каторая фиксируется в положении.в

— Кабель. Кабель можно купить акустический сеченеим 1мм квадратный. Кабель состоит из 2 медных проводов, один из проводов с черной изоляцией, другой с красной изоляцией. Т.е. мы приходим, к примеру, в максидом и спрашиваем — нужен акустический кабель 1мм квадрнатный. Возьмите метров 10, на всякий случай).

— Ну и клей. Клей можете купить «Момент». Любой. Можете даже влагозащищающий).

— Индикатор. Он служит для обнаружения на каком-либо контакте плюса. Об этом позже. Он стоит порядка 100р. в БИ-БИ такое чудо можете преобрести или в любом другом автомобильном магазине. Называется «Индикатор».

— Мультиметр. Лучше взять который «пищит». Вот такой, к примеру (самый дешевый но для работы с авто и для ремонта квартиры подойдет)

Или такой, клоторый не пищит, к примеру вот такой:

Чтобы выбрать тот, который пещит, на мультиметре (далее мультик) внизу круглого переключателя, чуть правее значения «200» будет нарисован рисунок с точкой а справа от точки три дуги, как смайлики «)))». Такой мультик пищит. (что такое пищит узнаем позже). Иной мультик, так же слева от значения «200» будет нарисован диод. Он изображен как крест а внизу креста закрашенный в черное треугольник. Такой мультик не пищит.
Мультиметр в данном случае нам нужен для прозвонки проводов и контактов кнопки. Как его мы будем использовать — об этом позже.

— Термоусадка и изолента. Термоусадка служит для того, чтобы изолировать оголенные контакты и провода от соприкоснования с другими контактами и проводами, — это нужно для защиты от кз и т.п. Термоусадка выглядит как трубка. Её цвета бывают разные. Покупайте тоненькую трубку (одной трубки будет достаточно), чтобы в неё влезали нащи «контактики». Стоимость трубки от 20-50р. Купить можете в максидоме или радиомагазине.

— Ну и сама светодиодная лента. ОЧЕНЬ не советую покупать её в максидоме. Там цены за неё просто ох*еть какие большие! Что-т ов районе 600р за пол метра!
В нормальных магазинах ленты продаются от 200р за пол метра, ну максимум за 300р.
Ленту можно купить в любом магазине, где продают провода для автомобиля, лампочки и всякие сверкающие разными огоньками игрушки для авто. В общем в любом магазе, где продают светотюнинг. Покупаем ленту столько метров, сколько Вам нужно. Цвет выбираем по вкусу. Ленту покупает в оболочке. Отличить ленту с оболочкой и без легко. Без оболочки Вы в состоянии потрогать на ленте светодиодики пальцами. С оболочкой — не получится) лента будет в оболочке). Так и делаем — подходим к продавцу и говорим — мне нужна светодиодная лента такого то цвета столько то метров в силиконовой или любой другой оболочке. Главное — в оболочке. Дальше он сам даст что нужно.

Вот и всё! Всё нужное купили! Теперь вы думаете, куда именно подключать провода? Негодуете? Не бойтесь. Я сам боялся что-то спалить в первый раз. Но сейчас не о подключении.

5. Нарезаем ленту.
Теперь, для подсветки задних ног, измеряем место, куда мы будем клеить ленту. И такое же расстояние отрезаем на ленте. На ленте бувдут такие желто-коричниевые кругляшки или овалы — резать строго по ним! Резать ножницами 🙂
Отрезали.

6. Подготовка к подключению
Берем в руки паяльник) Нагреваем его. Рядом кладем канифоль или ту жидкость, что купили, и олово.
Берем кабель, отрезаем 30-40см. Для одного кусочка ленты — один кабель, т.е. 2 провода — один черный, другой красный. Понятно, да? Для одного кусочка ленты один черный провод 30-40см и один красный провод 30-40см.
Берем концелярский ниж и зачищаем аккуратно провод сантиметров так 10, не больше и не меньше. Ну, можно чуть меньше. Потом берем паяльник, и тыкаем его в канифоль. хорошенько так тыкаем. Потом немного на олово — должна получиться некая смесь канифоля с оловом. Потом подводим паяльник к проводу и проводим паяльником по этому очищенному проводу. Наш медный првоод должен стать цветом как олово, даже чуть коричниевым. Не надо долго мусолить горячим пваяльник по проводу. По быстрому — чик-чик с двух сторон провода и всё.
Сейчас вы только что залудили провод. Далее на ленте вот эти желтые пупырышки — это контакты ленты. Там где плюс — там плюс, где минус — минус. очевидно же) Цвета проводов — черный минус, красный плюс. Тут всё ясно. Минус соединяем с минусом, плюс с плюсом. Т.е. Красный провод паяем с плюсом, черный паяем с минусом. Не перепутайте.
Так, опять берем канифоль на паяльник (не жалеем канифоли) и олова (чтобы была маленькая капелька олова на паяльнике), в другую руку берем провод, подводим нашь облуженый провод к контактам ленты, соединяем контакт ленты с проводом и вот эту нашу капельку капаем на провод и контакт. Всё. Долго там тоже мусолить не надо. Капнули и хватит. Смотрите, чтобы капелька не задела минусовой контакт!
Так, смотрим — контакт должен быть прочным. Дайте секунд 10 контакту остыть. Подуйте на него. Далее попробуйте слегка (СЛЕГКА!) потянуть, подеркать провод. если не оторвалось — ЗБС! Паяем дальше в таком вот темпе остальные провода.
Если не умеете паять, можете посмотреть обучающее видео на ютубе или вк. Где Вам удобно.
Так. Мы имеем два провода, два кусочка ленты. Один конец провода спаян с лентой, другой конец провода остался свободным. На эти свободные концы надеваем наши клемные колодки, которыре мы покупали. Тут понадобится отвертка. Тут всвё просто — открутил, просунул провод — закрутил. Контакт довольно крепкий получается.
Вот мы и сделали нечто вот такое: Лента, к который припаяны провода, на концах которых клеммы. Выглядит это так:

7. Начинаем монтаж.
Хочу прояснить один вопрос: провода мы будем прокладывать под полом в блок предохранителей (блок находится у левой ноги водителя ;))

Берем обезжириватель и протираем им место установки ленты. Это делается для наилучшего контакта ленты. Обезжириватель на трявпку и протираем.
Ждем, пока высохнет — это место, которое протерли — не трогаем. Как высохнет (минуты 3-5) берем ленту, отклеиваем сниху бумажку, под этой бумажкой будет клейкая лента. Лично я вдобавок на эту ленту пару капель клея момента капнул. Пока держится хорошо. Зиму продержалась и до сих пор держится. Вы как хотите, моете мазюкать туда клей можете нет. И, значит, клеим ленту в ноги, но проследите, чтобы провода от ленты всмотрели в сторону подлоконика. Такс. И так же вторую ленту клеим. Потом Берем наш провод, которого у нас еще много, и соединяем с лентой, ессно, красный с красным. черный с черным. Далее провод тянем к подлокотнику сюда:

Здесь наши 4-ре провода (2провода от одной ленты и 2 от другой) Отрезаем их с маленьким запасом и соединяем в две клеммы! Т.е. два красных провода с наших лент соединяем вместе и тыкаем в еще одну клемму. И с черными проводами так же. В итоге у нас получается, что два красных првода соед. в клемме и 2 черных провода соединены в клемме. К этим двум клемм мы пдключаем наш провод, которого у нас дохрена еще) От подлокотника провод тащим через пол (я в ковре вырезал ножом маленькую незаметную ни для кого дырочку, через которую провел провод) к кнопке. Кнопку давайте установим там же, где у нас кнопка варийки стоит. Туда и тянем. Протянули и вытащили наружу, чтобы концы были видны

Если кто не понял, что мы получили — рассказываю: У нас есть 2 провода, черный и красный. Эти два провода соединены с нашими проводами от ленты. Вот и всё. Здесь главное соединить все плюсы с плюсами а минусы с минусами.

Итак. Сейчас я покажу принципиальную схему, по которой будем соединять провода:

Берем наши провода, которые мы провели к кнопке и подключаем к нему к кнопке КРАСНЫЙ ПРОВОД! Зачищаем, как обычно, и надеваем на него наш ТОЛСТЫЙ контактик, обжимая его пасатижами (плоскогубцами), и подключаем этот контактик на входной контакт кнопки.
Заметьте, черный остался не подключенный! Его можете смело тащить к блоку предохранителей.
Такс, берем Провод, которого у нас еще дохрена и откусываем примерно 1.5 метра. Зачищаем и подключаем его к выходу кнопки так же как и раньше. Так, кнопка подключена.
Черный провод, который мы не подключили еще, тянем к блоку предохранителей и подключаем его к земле. Земляной винт находится за рычажком открывания капота. Также, одеваем кругный наконечник и прикручиваем к земле. ВСЁ.
Землю (-) подключили.
Далее, наш плюсовой провод, который выходит с кнопки (на кнопку он пришел с светодиодных лент) тянем в блок предохранителей. Откручиваем блок предохранителей, переворачиваем его и видим колодки:

Вот, сюда мы и будем подключать! А куда именно? Давайте выясним.
Возьмем схему соединения блока предохранителей

ОЧЕНЬ ВАЖНО!
Берем наш индикатор! И проверяем наличие питания на этом контакте Ш2 (12). Как? У индикатора есть крокодильчик. его мы «прицепляем» на землю. Земля — это корпус! Любое оголоенное (очищенное от краски и прочего) металлическая поверхность. А сам индикатор тыкаем на этот контакт (12-й контакт колодки Ш2) И если лампочка горит — на нем питание есть. НО! На нем не должно быть питания когда зажигания выключено! Вывод! Если во время проверки питания зажигание выключено а лампочка горит — это плохо. Берем другой контакт. Здесь только важно, чтобы провод висел на предохранителе и питание на кнопку подавалось только когда включается зажигание, иначе будет не. В общем, ищем контакт, у которого будет гореть индикатор только при включенном зажигании. Потом ищем этот контакт на схеме и сравниваем. Если этот контакт стоит на предохранителе — можно запитываться.

Пояснение: На схеме показано, что если мы соединим провод к Ш2(12), наша подсветка будет сидеть на предохранителе F20. который равен 7.5А. Этого достаточно для светодиодной ленты. (на самом деле это очень много. Лента потребляет максимум! 1А! Но ради безопасности стоит подключить на предохранитель).
Выбранное нами прозапас сечение провода говорит нам о том, что перегорания провода исключено, тем более, что подсветка будет включаться только ночью, перегорание исключено.

Нашли нужный контакт Отлично. Как теперь быть? Как подключить провод? Тут пара вариантов: вытаскиваете провод, который уже был подключен в разъем 12, и тупо привязываете к нему наш плюс от кнопки)) Или! Откусываете его, соединяете с нашим плюсом от кнопки и всё это подключаете в маленький контактик. В итоге у нас в одном маленьком контактике 2 провода) и вставляете в этот разъем обратно. Всё просто.

ЧТО МЫ ИМЕЕМ В КОНЦЕ. Мы нашли нужный нам контакт, от которого питание на кнопку подается только при включенном зажигании. При нажании кнопки, кнопка фиксируется в нажатом положении — лента светится.
Старался объяснить как можно более доходчиво, даже самые наиглупейшие темы постарался раскрыть как можно полнее. Но если же у Вас остались ко мне вопросы, пожалуйста, задавайте, хоть в личку, хоть в этой теме (в личку конечно же лучше. за темой не всегда смогу следить).
