Как подключить фаркоп к проводке автомобиля нива шевроле

Установка фаркопа (ТСУ) Niva Chevrolet

Сегодня я расскажу как аккуратно поставить фаркоп на ШНиву, ничего заводского не нарушая без сверлений, ковыряний и вмешательств в проводку.

Фаркоп у меня был с прошлой Шнивы 2011 года, ставили его в автосалоне при покупке машины. Я его решил переставить на эту машину, но при установке выяснилось, что розетка и проводка сгнили, при чем проводка была приделана кое-как на корявых скрутках.

Было решено купить новую розетку и проводку для подключения фаркопа с разъемами-колодками.

Сам фаркоп ставится очень легко, прикладываем по центру, замечаемпримерные места крепления, тыркаем туда отверткой или ножом и снимаем скотч, под ним готовые отверстия с резьбой. Затем прикручиваем фаркоп в штатные отверстия.

Итак, фаркоп поставили займемся проводкой. Убираем все лишнее, включая коврики.

Откручиваем 6 саморезов пластмассовой планки и снимаем ее, загибаем обшивку по бокам, предварительно вытащив по 2 клипсы которые ее держат.

Разъемы располагаем около фонаря и изнутри просовываем в предназначенные для этого резиновые уплотнители наши провода.

ЛЕВЫЙ ФОНАРЬ, ЖГУТ С 4 ПРОВОДАМИ!

Просовываем его дальше, в отверстие под снятой пластиковой планкой ближе к середине авто.

Выводим его внизу автомобиля в такое же отверстие.

(Чтобы просунуть провод использовал кусок крепкой проволоки, примотав к одному концу все провода жгута изолентой):

ПРАВЫЙ ФОНАРЬ, ЖГУТ С 3 ПРОВОДАМИ!

Выводим его аналогично.

Прикручиваем кронштейн розетки и выводим в него провода.

Одеваем резиновую крышку розетки на наши жгуты, прикручиваем наши провода к контактам розетки.

Затем набиваем розетку литолом, обмазываем пружинку которая держит крышку розетки, обматываем изолентой то место где выходят провода, закрепляем наш левый жгут хомутиками:

И правый жгут крепим аналогично:

Затем временно отключив «-» клемму аккума, подключаем наши разъемы к проводке и фанарям, собираем обшивку багажника.

Так выглядит наша проводка в багажнике, она полностью закрывается пластмассовой накладкой:

Источник

Правильная проводка фаркопа нива Шевроле

Всем привет. Лежал у меня фаркоп. Все никак руки не доходили установить. Покупал б/у на авито. Как устанавливать расписывать не буду, так как все ставится в штатные места. Так как проводка была на нем ушатаная, решил провести новую. В прошлой жизни увлекался радиотехникой, поэтому решил все сделать по фен Шую.
Облазив кучу форумов и облазив интернет пришел к выводу что обычные провода не покатят. ( высыхают, лопаются на холоде итд)
Начал искать в магазинах провод КГВВА.

Так я его и не нашел.

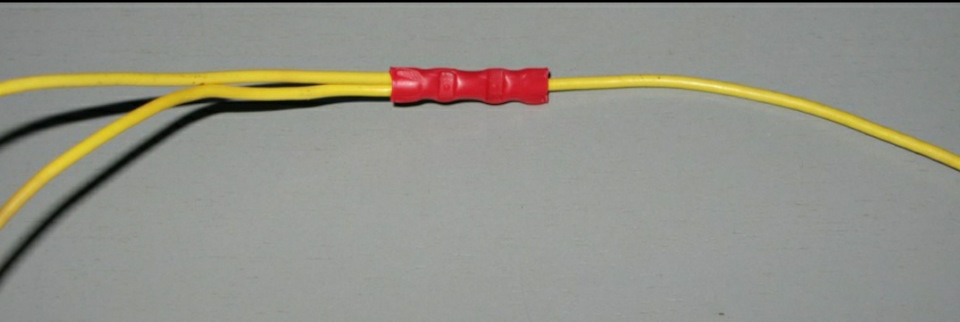

Решил поехать в фирму, где ставят фаркопы у нас в городе и на мое удивление они мне предложили купить авто провода и прикрепить на китайские клеммы!

Ну я то уж по своему опыту знаю что происходит с проводом после такого контакта

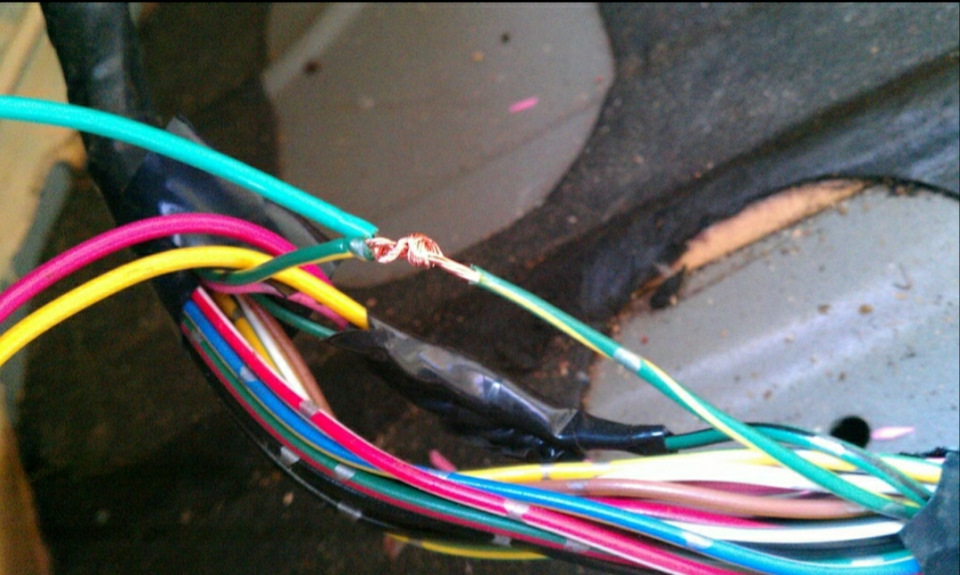

Вариант обычной скрутки меня не устраивает.

Все провода обжал тройным слоем термоусадки. Часть провода, которая находится на улице для лучшей защиты запихал еще в пвх трубку ( кембрик)
В магазинах ее тоже сложно оказывается найти. Нашел у знакомых. Фото к сожалению не делал.
Все подсоеденив и подключив проверил тестером 4 раза. Как оказалось по схеме подключения по цветам у меня не было желтого провода, а был коричневый. И как после всех тестов провода оранжевый и коричневый нужно было поменять местами

А тех, гореподключателей на кокшайском тракте гнал бы в шею…

Источник

Установка фаркопа на Шевроле-Ниву

Устройство тягово-сцепное(ТСУ) 23512564-011 РЭ предназначено для шарнирной сцепки автомобиля с буксирным прицепом. Для обеспечения сцепки автомобиля с прицепами различных марок присоединительные элементы ТСУ стандартизированы в соответствии с ОСТ 37.001.096-84. Изготовитель постоянно совершенствует ТСУ, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании.

Требования безопасности и предупреждения

Тип шарнирного соединения

Диаметр сцепного шара

Вертикальная нагрузка на шар, не более

Полная масса буксируемого прицепа, не более

Масса ТСУ, не более

ТСУ ВАЗ 2123 в сборе

Розетка ПС-300А в сборе

Шайба диаметром 10мм

Я еще не встречал машины, на которую можно так быстро, в течении 10 минут, установить фаркоп. Тут, конечно, надо отдать должное АвтоВАЗу. В штатной комплектации кузова уже предусмотрены отверстия с резьбой для крепления фаркопа, но они заклеены скотчем. (На фото заклеенные места указаны стрелками).

Скотч нужно оторвать, приставить фаркоп к лонжеронам и фартуку и затянуть его крепежными болтами(поставляются в комплекте), предварительно смазав их графитной смазкой. Вот и все, фаркоп на месте!

Теперь нужно установить розетку. На это понадобится намного больше времени, чем установка фаркопа.

Цоколевка розетки фаркопа:

Порядок присоединения клемм фаркопа к задним фонарям следующий:

Источник

Инструкция по установке и подключению фаркопа на Шевроле Ниву своими руками

Установив фаркоп на Ниву Шевроле, автомобилист получает возможность транспортировать прицепы и другие транспортные средства. Завод-производитель данной модели подразумевает внесение в конструкцию автомобиля подобных доработок, поэтому оснащает машину штатными местами для закрепления ТСУ. Установка тягового сцепного устройства, имеет некоторые нюансы.

Варианты тяглового устройства на бампере

Перед приобретением фаркопа для Шевроле Нива, необходимо ознакомиться с компаниями-производителями и разновидностями данной детали.

Среди компаний, которые занимают лидирующие позиции в производстве фаркопов, стоит выделить такие как «Босол», «Авто-Хак», «Балтекс». Опытные автомобилисты и специалисты рекомендуют выбирать ТСУ произведенные этими компаниями. Устройства отличаются высокой надежностью и качественными материалами.

Фаркопы для Шевроле Нива делятся по конструкции изделия на:

Просты в установке и демонтаже. Крепятся на 2 или 4 болта, которые легко демонтировать. Часто в продаже можно обнаружить модели со съемным шаром.

Представляют собой цельную конструкцию. Устанавливаются на усиленный бампер автомобиля. Привариваются к лонжеронам или крепятся на массивные болты.

Часто оснащаются складным механизмом. Шар снимается и хранится отдельно от ТСУ. Применяются для транспортировки нетяжелого груза в прицепе.

На Ниве старого образца нет штатных мест крепления для фаркопа. Специалистами не рекомендуется самостоятельно проделывать специальные отверстия для монтажа ТСУ. Кроме того, в продаже нельзя отыскать модели фаркопов для таких авто, ну а тягловые устройства, произведенные кустарным способом, не обладают должным качеством.

После выбора подходящего фаркопа, приступают к самостоятельной установке ТСУ на автомобиль.

Инструкция по установке

Перед тем, как своими руками установить фаркоп на Ниву Шевроле, нужно подготовить автомобиль:

Далее, для успешного монтажа, нужно отыскать места креплений на кронштейне. Для этого ТСУ прикладывают к лонжерону, затем находят крепежные отверстия. Они заклеены специальным скотчем, убрав его, автолюбитель может приступать к установке:

После завершения монтажа тягового сцепного устройства, приступают к подключению электрической розетки.

Подсоединение электрической составляющей

Подключение электрики необходимо для функционирования дополнительного освещения на прицепе. Для этой цели, используется розетка на 7 контактов, которая поставляется в комплекте с фаркопом.

Схема подключения розетки находится в инструкции к фаркопу, и выглядит следующим образом:

Подсоединение розетки к проводке, выполняется по следующему алгоритму:

После завершения работ по подключению розетки, проверяют работоспособность световых приборов прицепа.

Правила эксплуатации

Если не уделять должного внимания фаркопу, он будет постоянно ломаться. Чтобы этого избежать, следует придерживаться некоторых рекомендаций по эксплуатации ТСУ на автомобиле Шевроле Нива:

Правильно установленный фаркоп при правильной эксплуатации способен прослужить более десяти лет.

Шевроле Нива – российский легковой автомобиль повышенной проходимости. Часто используется в сельской местности. Оборудование такого авто фаркопом, позволяет использовать машину в качестве буксира для прицепов и других транспортных средств. Чтобы ТСУ выполняло свои функции, необходимо выбрать серийную деталь от известного производителя, правильно ее установить и придерживаться правил эксплуатации фаркопа.

Источник

Подключение электрики на фаркопе, через штатную проводку

Дополнение по подключению электрики фаркопа от Technomania

В машине цвета такие:

Водительской стороны фонарь
Черный —
Красный стопы+
Зеленый задний ход+
Оранж/черн задние противотуманки+
Желтый габариты+
Сине-черный левый поворот+

Пассажирской стороны фонарь
Синий это правый поворот+

Шнур правого поворотника тянется через штатные резинки к фонарям, снимем резинку, продеваем разъем, подматываем провод, вставляем разъем в фару, подматываем в районе резинки изолентой к штатной проводке, и возвращаем резинку на место, под пластиковой накладкой поперек багажника изолентой синий провод крепишь и все…

В розетке фаркопа номера подписаны, но…
1) лев пов
2) задние птф
3) масса
4) прав пов
5) задний ход
6) стопы
7) габариты

Рекомендую начинать цеплять с габаритного пина ( по центру розетки)

Весь жгут внаружу вытягиваю иным способом, нежели на картинке.
а) С водительской стороны внутри крыла, у фонаря снимаем хлопушку воздуховод, покачивая вверх тянем…
б) Брызгаем вдшкой все…
в) Смотав все провода на конце изолентой, протягиваем кабель через резинку тонкую круглую, где черный и желтый провода проходят
г) Перехватываем его снизу под резинкой, вытягиваем весь обратно в салон
д) Привязываем к проволке-протяжке сантиметров 60 и пихаем вниз обратно, поближе к себе, сидящему в багажнике, жгут проходит в районе вентиляции в бампере, но ближе к водителю ( попасть нужно, вопрос сноровки и везения)
е) Откручиваем брызговик на торксах и ловим нашу проволку с жгутом внизу.
ж) Вытягиваем его, проверяем чтобы хватило длины — порой кабель закручивается и нужно его распутать.

Залазим под авто, видим что бампер имеет П образный профиль, в торце как раз «окошко» с перегородкой, туда продеваем наш жгут, и через окошки ведем в сторону розетки.

Кабель крепим стяжками нейлоновыми после подключения розетки (дабы с длиной кабеля нормально уложить)

После подключения к розетке проводов, рекомендую обработать густо литолом, во избежания коррозии, а то моментом обгрызет все…
Снаружи тоже самое.
Хотя я использую для этих целей нанопротек жидкая суперизоляция в аэрозольке мелкой — уже пару лет как все нормально, мелькают эти машины, все работает.
Саму резинку насухо обматываю хорошей изолентой, дабы изолировать от набегающего потока воды.
Резинка на розетке как правило имеет отверстие для слива воды, им располагайте вниз заблаговременно.

Предохранитель в салоне на тормоз поменяйте с 10 на 15 ампер по-моему, а то из-за увеличенной нагрузки на цепь стоп-сигнала штатный предохранитель сгорает и вы получаете глюки в виде
а) не работает салонный свет
б) стрелки приборки при выключении зажигания зависают где и были
в) не работают стрелки
г) лампочкой чек машина просит проверить цепь педали тормоза

У большинства прицепов именно такая распиновка проводов, есть еще пара вариантов, но они у нас практически не встречаются.

Ребят приветствую Такой вопрос, куплен фаркоп босал,

и штатная проводка с разъемами, т.е. без врезки ( кат № 00001-7504552-00-0).

Цвет и количество проводов на проводке отличаются от схемы фаркопа. На проводке 7 проводов, соответственно на розетке семь «пинов» под них, но на схеме к фаркопу, задействовано только пять пинов, и цвета соответственно отличаются. Может, кто подключал через этот жгут, а то не охота прозванивать. Подскажите. За ранее благодарен!

Комментарии 11

Помню приехал прицеп покупать. Фаркоп в багажнике лежал. Пока жена доки оформляла — поставил фаркоп. Подключил согласно его инструкции — неправильно оказалось. Подключил по инструкции прицепа — все работает. Могли и в прицепе накосячить по проводке — я ХЗ. Один фиг придется этой весной проводку менять — стопари умерли.
Так что не доверяйте слепо инструкции, пользуйтесь Цешкой или банальным пробником с лампочкой.

Кстати, про резиновую заглушку не знал, провел проводку через левый воздуховод. Надо переделать.

В принципе уже подсказали, но внесу по мелочи добавки для полноты…

В машине цвета такие:

Водительской стороны фонарь
Черный —
Красный стопы+
Зеленый задний ход+
Оранж/черн задние противотуманки+
Желтый габариты+
Сине-черный левый поворот+

Пассажирской стороны фонарь
Синий это правый поворот+

Шнур правого поворотника тянется через штатные резинки к фонарям, снимем резинку, продеваем разъем, подматываем провод, вставляем разъем в фару, подматываем в районе резинки изолентой к штатной проводке, и возвращаем резинку на место, под пластиковой накладкой поперек багажника изолентой синий провод крепишь и все…

В розетке фаркопа номера подписаны, но…
1) лев пов
2) задние птф
3) масса
4) прав пов
5) задний ход
6) стопы
7) габариты

Рекомендую начинать цеплять с габаритного пина ( по центру розетки)

Весь жгут внаружу вытягиваю иным способом, нежели на картинке.
а) С водительской стороны внутри крыла, у фонаря снимаем хлопушку воздуховод, покачивая вверх тянем…
б) Брызгаем вдшкой все…
в) Смотав все провода на конце изолентой, протягиваем кабель через резинку тонкую круглую, где черный и желтый провода проходят
г) Перехватываем его снизу под резинкой, вытягиваем весь обратно в салон.
Таким образом мы протягиваем жгу и через резинку, и не мешаем обратной установки клапана-хлопушки.
Если клапан не поставить, то пыли будет невероятное количество в салоне(!)
д) Привязываем к проволке-протяжке сантиметров 60 и пихаем вниз обратно, поближе к себе, сидящему в багажнике, жгут проходит в районе вентиляции в бампере, но ближе к водителю ( попасть нужно, вопрос сноровки и везения)
е) Откручиваем брызговик на торксах (порядка 4 шт, т20 что ли…) и 2 гайках на 10(м6) и ловим нашу проволку с жгутом внизу.
ж) Вытягиваем его, проверяем чтобы хватило длины — порой кабель закручивается и нужно его распутать.

Залазим под авто, видим что бампер имеет П образный профиль, в торце как раз «окошко» с перегородкой, туда продеваем наш жгут, и через окошки ведем в сторону розетки.

Кабель крепим стяжками нейлоновыми после подключения розетки (дабы с длиной кабеля нормально уложить)

После подключения к розетке проводов, рекомендую обработать густо литолом, во избежания коррозии, а то моментом обгрызет все…
Снаружи тоже самое.
Хотя я использую для этих целей нанопротек жидкая суперизоляция в аэрозольке мелкой — уже пару лет как все нормально, мелькают эти машины, все работает.
Саму резинку насухо обматываю хорошей изолентой, дабы изолировать от набегающего потока воды.
Резинка на розетке как правило имеет отверстие для слива воды, им располагайте вниз заблаговременно.

Предохранитель в салоне на тормоз поменяйте с 10 на 15 ампер по-моему, а то из-за увеличенной нагрузки на цепь стоп-сигнала штатный предохранитель сгорает и вы получаете глюки в виде
а) не работает салонный свет
б) стрелки приборки при выключении зажигания зависают где и были
в) не работают стрелки
г) лампочкой чек машина просит проверить цепь педали тормоза

У большинства прицепов именно такая распиновка проводов, есть еще пара вариантов, но они у нас практически не встречаются.
