Возвращение к истокам или установка ГАЛОГЕНОВЫХ ламп в головной свет

Доброго времени суток, дорогой читатель!

Из заголовка уже понятно, что речь пойдёт о ГОЛОВНОМ СВЕТЕ.

Не так давно я во временной записи спрашивал у Вас о том, что де лучше ставить: галоген, ксенон или Led.

Причиной замены стал выход из строя моих светодиодных ламп, которые я поставил два года назад. В лампах пошабашили платы с диодами. На левой ближняя, а на правой дальняя.

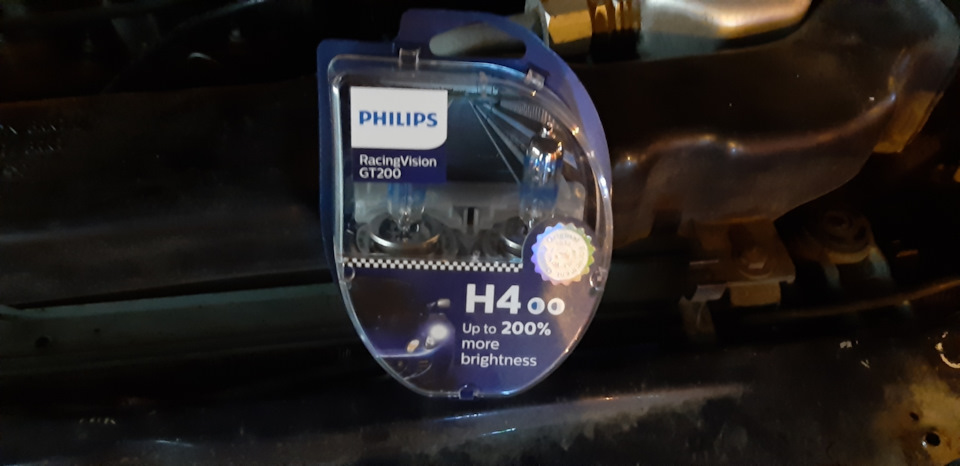

В итоге выбор пал на галогеновые лампы Philips Racing Vision GT200.

После покупки одну, из-за лёгкой доступности и отсутствия ближнего, установил сразу. Так же вернул обратно и колпачок, который я извлёк тут.

Воткнул и подключил лампу.

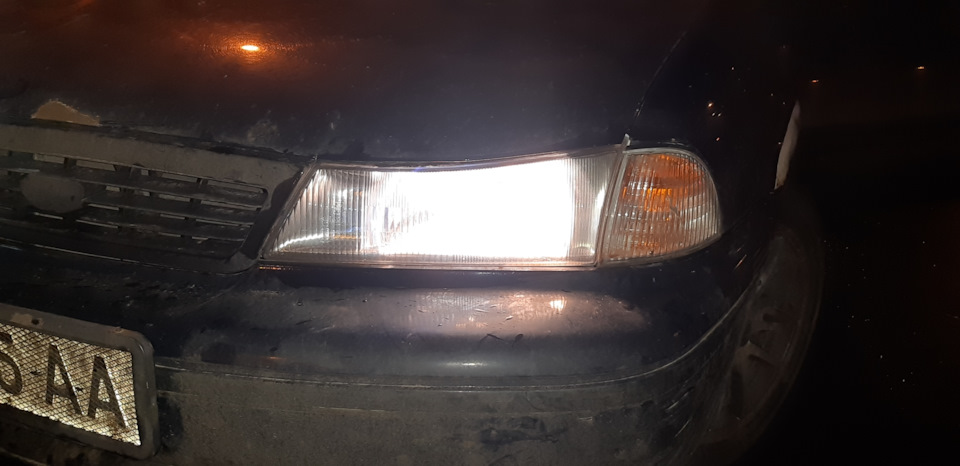

В итоге свет стал теплее, а светить начал так.

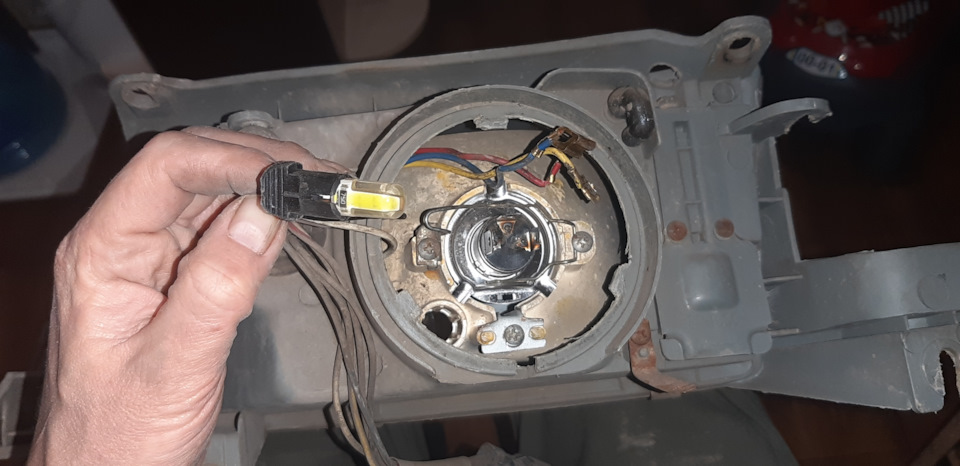

Покатавшись так пару дней, все же выделил время и снял обе фары, чтоб установить лампу в правую, а левую немного подкрутить.

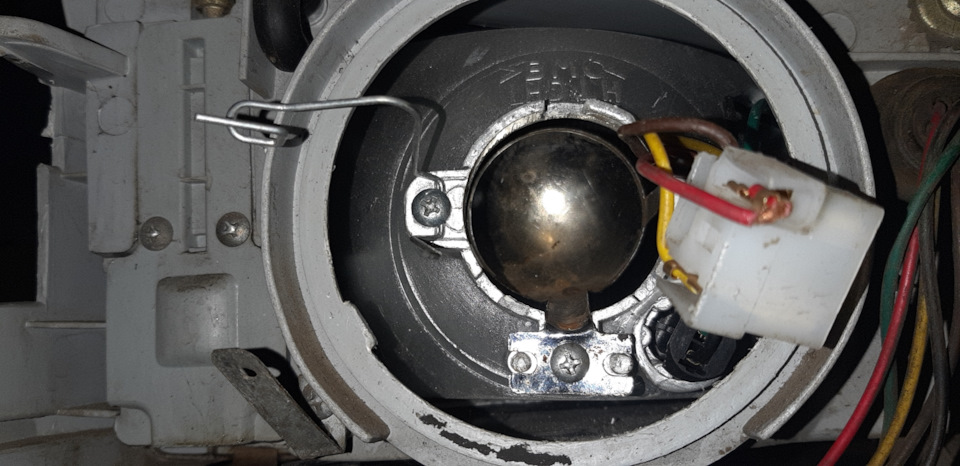

Дома установил колпачок и лампу.

Далее стал закручивать крышки.

Ну а дальше все как обычно: подключил и установил на машину фары и поехал настраивать с тыльной стороны дома.

Результат меня немного расстроил, ибо обочину не освещает совсем.

Источник

Как подключить галогенные лампы

Обычные лампы накаливания существенно уступают галогенным лампам в плане разнообразия ассортимента. Галогенные лампы находят свое применение в самых разных областях деятельности человека.

Они одинаково широко используются как для обеспечения освещения в общественных зданиях, так и для работы в домашних условиях. Продукция отдельных компаний даже подразделяется на категории в зависимости от того или иного ее назначения.

К примеру, стоимость профессиональной аппаратуры оказывается существенно дороже бытовой. Кроме того, наличие конструктивных особенностей различных галогенных ламп определяет их принадлежность к тому или иному виду:

В целях экономии и повышения безопасности эксплуатации электроэнергии нередко обращаются к задействованию схем освещения, использующих намного меньшие показатели напряжения в сравнении с традиционными 220В.

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.

Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок. Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.

Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

Рис 1. Подключение галогенных светильников через трансформатора

Таким образом, когда для освещения используется низковольтная галогенная лампа, схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.

Как подключаются галогенные лампы на схеме

Само подключение светильников оказывается чрезвычайно простым: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить их к трансформатору.

Рассмотрим более детально как подключаются между собой все элементы (трансформатор, галогенная лампа схема подключения и управления).

На рисунке ниже представлена блок схема, состоящая из двух понижающих трансформаторов и шести галогенных светильников. Синим цветом обозначен нулевой провод, коричневым – фазный.

Управление освещением (включение / отключение) осуществляется обычным выключателем. Его подключают до трансформаторов на стороне 220 В.

Нулевую жилу можно сразу соединять с нулевыми жилами проводов, которые идут к трансформаторам. После фазный провод который «пришел» с выключателя подключается к фазным проводам трансформаторов.

Для подключения проводов в трансформаторе предусмотрены специальные клеммы L и N.

Рис 2. Блок схема подключения галогенных светильников

Не имеет значения сколько будет подключатся трансформаторов в схеме. Важно чтобы каждый трансформатор подключался отдельным проводом и все они соединялись только в распределительной коробке. Если соединять провода не в коробке, а где-нибудь под потолком, то при потере контакта к месту соединения невозможно будет добраться.

Для одновременного подключения большого количества ламп стоит использовать специальные клеммные соединители. (На рисунке используются клеммные колодки на шесть дорожек.)

Рис 3. Электрическая схема подключения галогенных ламп

От клемм низкого напряжения трансформатора (12 В) идет провод к клеммной колодке, а затем от клеммника отдельный провод на каждый светильник.

Что нужно учитывать при подключении галогенных ламп

Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.

Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.

схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).

При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.

Как подключить галогеновую лампу

Поэтому ответ на вопрос как подключить галогеновую лампу, может быт найден в нескольких, принципиально разных способах. Ниже будут рассмотрены варианты подключения галогенных ламп, как от трансформатора понижающего действия, так и от стандартного напряжения домашней электросети.

Как подключить галогеновую лампу

Как правило, проблем при подключении галогеновой лампы рассчитанной на работу от 220 вольт не возникает. Если нужно соединить несколько галогенных ламп, то сделать это можно точно так же, как и при соединении обычных ламп накаливания. Однако что касается подключения понижающего трансформатора, то здесь могут возникнуть определённого рода сложности.

Следует знать, что подключать галогеновые лампы, рекомендуется через импульсный понижающий трансформатор или другими словами — электронный. Он уже имеет встроенную защиту от КЗ, рассчитан на плавный запуск в работу, от чего значительно продлевается срок службы галогеновых ламп.

Кроме того, импульсные понижающие трансформаторы имеют компактные размеры. Поэтому если решено установить галогеновые лампы на потолке в коридоре например, то и блок питания можно спрятать где-нибудь там же, в невидимом месте.

Подключение галогенных ламп

Для того чтобы выполнить подключение галогенных ламп, достаточно соединить параллельно группу источников света, после чего подвести провода питания к понижающему трансформатору.

Схема подключения галогеновых светильников выглядит так:

Оптимальной мощностью трансформатора для подключения галогеновых ламп, является показатель в 250 Вт. Следует знать, что длину провода от трансформатора, которым осуществляется подключение галогенных ламп, лучше не делать более двух метров, а иначе потери яркости ламп и тока, обеспечены.

Также, не рекомендуется устанавливать понижающий трансформатор для галогеновой лампы вблизи отопительных приборов или в плохо вентилируемых местах. Это может повлечь за собой перегрев трансформатора и быстрый его выход из строя.

Перед тем, как приступать к рассмотрению схемы подключения, давайте разберемся, что собой представляет галогенная лампа или как говорят в народе «галогеновая лампа».

Галогеновая лампа – это сосуд, выполненный из стекла и наполненный парами йода либо брома. Собственно, здесь и кроется смысл названия лампочки – перечисленные наполнители являются галогенными элементами.

Зачем же нужны эти лампочки, — спросите вы. Главное достоинство галогенных ламп в повышенной отдаче света (до 2,5 раз) и длительным сроком службы. Также можно отметить, что на рынке представлен широкий выбор галогеннок – разных форм (от стандартных до изысканных) и большая гамма цветов.

За счет чего достигаются эти параметры, — снова перебьете вы. Вся разница кроется в материале и наполнителе колбы. Простые лампочки изготовляются из обычного стекла, а галогенные – из кварцевого, что позволяет им справляться с большими температурами, имея при этом одинаковую мощность.

На рынке представлено два типа ламп:

При подключении к сети последних, необходимо дополнительно устанавливать трансформатор напряжения, который и будет снижать напряжения со стандартных 220 вольт до необходимых 12.

Чем отличаются лампочки 12 вольт и 220 вольт? Их отличие в распределении света и силе нагрева. Например, если основание изготовлено из легко-плавящихся или легко-воспламеняющихся материалов, то целесообразней использовать галогеннки на 12 вольт. Сила их нагрева значительно отличается от предшественников благодаря нанесению специального отражающего покрытия, которое не пропускает инфракрасное излучение и тем самым улучшает нагрев. Обычно в качестве покрытия используется технический алюминий.

Лампы с отражателем выпускаются в виде конусов и имеют свойства осевого источника света. Остальные лампочки имеют свойства светового потока. Таким образом, галогенные лампы 12 вольт обладают более кучным светом и относятся к классу точечных светильников. Они используются в квартирах и местах, где нет необходимости в большом количестве света или где необходимо направить свет в определенное место, обозначить переход. Также, как отмечалось выше, их используют там, где основания боятся перегрева.

Теперь рассмотрим схему подключения этих лампочек. В примере, мы взяли два трансформатора и пять галогенных лампочек. Как показывает практика, выгоднее покупать несколько трансформаторов меньшей производительности, чем один, но мощный. При поломке трансформатора часть ламп может перегореть, поэтому на нем лучше не экономить. Хороший трансформатор, конечно, стоит дороже, но работает он лучше и дольше, да и лампочки перегорают реже, — в конце концов он окупит затраты.

Сразу отметим, что размеры, цвета и интервалы специально взяты такими, чтобы упростить понимание для пользователей, которые не очень разбираются в электрике.

На схеме красная линия представляет ноль, а синяя линия, соответственно, фазу.

Теперь немного пояснений. В распределительную коробку заходят два провода:

Затем фаза идет на выключатель, а оттуда снова возвращается в коробке. Далее она идет на все трансформаторы. Нулевой провод через распределительную коробку также идет на трансформаторы.

С трансформаторов фаза и ноль идут на клеммники – разъемы на болтовом соединении. С клеммников провода подключаются к лампочкам. Вместо клеммников можно использовать скрутку, но во-первых – это некачественно, а во-вторых стоят клеммники не так уж и дорого.

Все работы по подключению под силу любому мужчине. Главное, это следовать правилам работы с электричеством и не забывать о технике безопасности.

Источник

Галогеновые фары

Галогеновые фары – это автомобильная оптика, в которой для формирования светового потока используются лампы, наполненные специальной газовой смесью. Чаще всего баллон лампочки заполнен буферным инертным газом с парами одного из галогенов хлора, брома, фтора или йода. Чтобы создать свечение, внутри стеклянной колбы помещена нить накаливания, которая обеспечивает температуру спирали в пределах 3000 К.

Преимущества газонаполненных линз

Оптикой на основе галогенных ламп и параболических рефлекторов сегодня оснащается большинство моделей автомобилей. Специальное стекло, используемое для изготовления баллона лампочки, обеспечивает длительный срок службы и высокую яркость светового потока.

Первые газонаполненные лампы выпускались с одной нитью накаливания. Они применялись в фарах головного или дополнительного света. В 1970 году компанией Philips была представлена лампочка с двумя нитями накаливания для ближнего и дальнего света. Если ранние модели галогенных фар распределяли свет специальными рассеивателями, то современные устройства оснащаются линзами или отражателями, впрочем, как и все дневные ходовые огни, которые сегодня можно выбрать и недорого купить.

Они обеспечивают минимальное ослепление водителей при достаточно большой дистанции освещения. Ближний свет современных галогенных фар асимметричен, что создаёт хорошие условия для освещения правой (левой) стороны дороги и части обочины.

Виды галогенных ламп

Газонаполненные лампочки подразделяются на несколько видов:

Стандартные галогенные лампочки, как правило, устанавливаются в фары на заводе-изготовителе. Мощность устройств для дальнего света равна 60 Вт, а для ближнего – 55 Вт.

Галогенные лампочки усиленного светового потока отличаются от стандартных устройств более высокой яркостью в пределах 30%. Более яркое свечение создаётся перенакалом спирали. Это, в свою очередь, приводит к снижению ресурса, поэтому такие лампочки перегорают значительно чаще по сравнению с обычными лампами.

Всепогодные галогенные лампочки предназначены для использования в условиях ненастной погоды. Свечение всепогодных фар отличается жёлтым оттенком, благодаря этому обеспечивается хорошая освещённость в тумане и слякоти.

Галогенные лампы повышенной мощности характеризуются более длинной и толстой спиралью. Они потребляют больше энергии и сильнее нагреваются. Установка таких лампочек в штатную оптику не рекомендуется ввиду того, что фары при высокой температуре могут деформироваться. Также может перегореть проводка. Из-за отличительных геометрических параметров спирали, регулировка фар с галогенными лампочками повышенной мощности имеет свои особенности. Поэтому лучше это мероприятие доверить специалистам.

Установка галогенных линз

В случаях, когда головная стандартная оптика не обеспечивает качественное освещение дороги, рекомендуется устанавливать дополнительные галогеновые источники света. Для этого вам понадобятся фары, колодка и предохранители, провода, кнопка включения, реле включения, термоусадочная трубка, изолента, колодки-зажимы, а также набор отвёрток и ключей.

Вначале следует определиться с выбором дополнительных фар. Оптимальным вариантом могут быть штатные устройства, для которых имеются крепления в бампере вашей модели. Если это заводом-изготовителем не предусмотрено, можно покупать любые галогенные фары, при наличии соответствующих сертификатов. Оптику лучше покупать в комплекте с проводкой и предохранителями. Для стандартных ламп ближнего света мощность 55 Вт достаточно 10 А предохранителей и 25—30 А реле.

Помните, оптимальной является схема подключения галогенных фар через контакт реле ближнего света или к замку зажигания. В этом случае при отключении зажигания дополнительные фары отключатся автоматически.

Таким образом, можно избежать разрядки аккумулятора, если по какой—либо причине, вы вдруг забыли отключить фары принудительно. Подключать дополнительные фары обязательно нужно через реле с предохранителями.

Все работы по установке дополнительной оптики следует производить, предварительно отсоединив одну из клемм аккумулятора. Все провода и разъёмы необходимо тщательно заизолировать, а реле и контактные кнопки поместить в термоусадочные трубки.

Установка галогенных фар производится в штатные точки на бампере, если таковые имеются. Если такие места не предусмотрены, то монтировать оптику следует в соответствии с требованиями Технического регламента. После установки фар монтируем проводку. Один из проводов фары должен соединяться с массой в любом удобном месте, прикручиванием к кузову. Два остальных провода укладываются в гофрированную пластиковую трубку и крепятся к штатной проводке автомобиля пластиковыми хомутами. Затем провода заводятся в салон. Постарайтесь устроить проводку в районе расположения щитка реле и предохранителей.

Схема подключения галогенных фар

После окончания работ по обустройству проводки производится подключение галогенных фар. В щитке предохранителей, как правило, должны быть свободные места для реле и предохранителей. Если свободных разъёмов не предусмотрено, то реле с предохранителями следует смонтировать в отдельную колодку, которую затем закрепить вблизи с блоком предохранителей.

Схема подключения галогенных фар следующая. Провода подключаются через отдельные предохранители к реле (разъём №86). Выход №85 соединяется с плюсом аккумулятора. Это можно реализовать тремя различными способами:

Выход реле №87 соединяется с массой в любом удобном месте.

После этого монтируем кнопку включения. Если в вашем автомобиле предусмотрены специальные места для кнопок, то извлекаем одну из заглушек и устанавливаем клавишу. Для удобного подключения проводов необходимо предварительно снять декоративную накладку приборной панели.

Обычно стандартные кнопки включения оснащаются световыми индикаторами. В этом случае, выводы подключения индикации подключаются параллельно проводке других клавиш. Аналогично параллельно соединяем плюсовой контакт. Второй управляющий провод кнопки подключаем с выходом реле фар №30.

Проверяем правильность подключения дополнительных фар.

Если при включении зажигания и нажатии кнопки включения галогенных фар слышен щелчок (включилось реле) и святится дополнительная оптика, можно приступать к завершению монтажных работ.

Источник

Галогеновые лампы для авто: какие выбрать, как правильно заменить

Всем доброго времени суток! Сегодня будем говорить с вами про галогеновые лампы для авто. Это достаточно популярный и широко распространенный тип осветительных устройств.

Да, кто-то может сказать, что светодиодные фонари намного лучше и эффективнее. Соглашусь. Но далеко не всегда их монтаж допускается. Как зачастую запрещены и ксеноновые лампы головного света. А вот с галогенками проблем не возникает, на большинстве авто с завода стоят именно они.

Но порой возникает необходимость замены галогеновых ламп, либо автовладелец желает отказаться от старого света на основе ламп накаливания, переоборудовав авто на более эффективные и качественные решения. Но с сентября 2018 года в странах ЕС использовать галогеновые лампы запрещено. Это сделано с целью развития программы энергосбережения. Акцент теперь сделан на светодиодных аналогах. У нас же от галогенок пока никто не отказывается.

Мы начнем, а вы можете оставлять свои отзывы, писать комментарии, делиться личным мнением относительно применения галогенок в оптике транспортных средств.

Основные характеристики

Автомобилиста закономерно интересует то, какие устройства лучше купить и установить на свой автомобиль. Одни предпочитают дорогие японские, других вполне удовлетворяет дешевый вариант китайских галогенок.

Служебный режим Valet: что это, как просто включить и отключить

Ассортимент действительно огромный. Но, чтобы остановить свой выбор на одном из вариантов, требуется глубже разобраться в особенностях, разновидностях и характеристиках этих устройств. Если вы знаете, что нужно вам, что подходит для вашего автомобиля, и какие приборы свечения не запрещены применительно к конкретному ТС, приобрести и поставить галогеновую оптику будет предельно просто. Делать это самостоятельно или с помощью автосервиса, вопрос несколько иной, и он будет рассмотрен отдельно.

Чтобы лучше познакомиться с этими приборами, нужно взглянуть на их:

Если вы хотите взять самые лучшие изделия, но не знаете, какие выбрать и приобрести в Интернет-магазине, предлагаю ознакомиться с некоторыми важными моментами.

Разновидности

Одним из ключевых преимуществ галогенок считается их широкое разнообразие на рынке в Украине, России, Беларуси (в Минске и не только), в странах СНГ и не только.

Выделяют несколько основных разновидностей.

Еще важно понимать, какая мощность и яркость актуальна для галогенок, поскольку это непосредственно влияет на выбор.

Яркость и мощность

Яркость лампы определяется в люменах. Существуют различные обозначения, показывающие, какие характеристики выдает то или иное устройство.

Как выбрать аккумулятор для автомобиля

При выборе галогенок особое внимание уделяют параметрам мощности. Изготовители обещают, что их лампа может выдавать по 90 Ватт, в то время как конкуренты не дают более 50-60 Вт. И большая мощность обеспечивает более эффективное освещение дороги ночью.

Но выбирать мощность нужно исходя из рекомендаций автопроизводителя. Чрезмерно яркие и мощные устройства не всегда в приоритете.

Мощность повышается за счет увеличения напряжения. Слишком мощные устройства провоцируют проблем в электросети машины, способствует увеличению вероятности возгорания. Такие лампы быстрее расходуют ресурс генератора.

Параметры цветовой температуры

Когда на улице яркий и солнечный день, человеческий глаз без проблем может различить все окружающие его предметы на определенном расстоянии. Такое освещение обладает комфортной дневной цветовой температурой.

Диапазон этой комфортной температуры составляет от 4000 до 6500К. Преимущественно для авто применяют галогенки с температурой 6000 К или 5000K. Это так называемый белый свет. Чем температура окажется ближе к таким параметрам, тем с большим комфортом человеческий глаз сможет воспринимать свет от фар. Это снижает усталость водителя, способствует лучшей концентрации внимания. Но около 6000К характеризуется еще и сильным отражением от тумана, капель дождя и снега. То есть 6000К для использования в качестве противотуманок не подходит. Тут нужно переходить на желтый спектр. А это порядка 3000К.

Изначально производитель закладывает в машине наиболее оптимальные характеристики оптики, которых должен придерживаться автовладелец.

Конструктивные особенности

Выбирая галогенки обычного типа или под ксенон, не лишним будет обратить внимание на конструктивные особенности или строение изделий.

Они могут существенно отличаться друг от друга. Разницу определяет не просто цена, а возможность использования устройств в тех или иных приборах освещения транспортного средства.

Какой кроссовер выбрать на все случаи в жизни

Чтобы не возникало проблем с тем, разрешены галогенки для вашего авто или нет, подробно изучите руководство по эксплуатации. Там же вы найдете всю необходимую информацию о выборе ламп и подборе их характеристик.

Нюансы установки

Наглядный тест показал, что хорошие галогенки прекрасно справляются со своими задачами. Да, они уступают светодиодам, но и стоят значительно меньше. Плюс порой на машину нельзя установить никакую другую оптику кроме как галогеновой.

Если вы решили поставить лампы самостоятельно, стоит придерживаться нескольких рекомендаций:

Как осуществляется проезд равнозначного Т-образного перекрестка

Учтите, что не на всех современных авто выполнить замену ламп можно своими руками. Иногда требуется обращаться в специализированные сервисные центры, в которых есть соответствующее оборудование и навыки мастеров.

Еще советую отдавать предпочтение ведущим изготовителям, которые регулярно попадают в рейтинг лучших. К ним можно отнести такие бренды как Philips (Филипс), Фукура, Koito, Osram, Bosch и General Electric.

На этом у меня все. Всем удачи и хорошего настроения!
