Как подключить гидроэлеватор к пожарному автомобилю

Как подключить гидроэлеватор к пожарному автомобилю

ЗАБОР И ПОДАЧА ВОДЫ ИЗ ОТКРЫТЫХ ВОДОИСТОЧНИКОВ С ИСПОЛЬЗОВАНИЕМ ГИДРОЭЛЕВАТОРА Г-600

6.5.1.Забор и подача воды через гидрантную линию Важно! Наличие воды в цистерне обязательно!

1. Установить автомобиль вблизи водоисточника.

Включить стояночный тормоз.

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ. Другим концом подсоединить его к входу гидроэлеватора DN 66.

3. Напорный рукав DN 77 одним концом подсоединить к выходу гидроэлеватора

DN 77., а другим концом к любому гидрантному входу (J30).

4. Включить насос (КОМ) нажав на выключатель (S2/1). При этом открывается клапан подачи воды из цистерны (J28).

По необходимости произвести вакуумирование нажатием клавиши (SF5) в меню «Работа с водой»

(для выхода в меню необходимо нажать на клавишу (S329)). Дождаться появления устойчивого давления в полости насоса.

5. Войти в меню «Работа с водой», как описано выше.

Нажать клавишу (SF1) «Автоматическое заполнение цистерны» (откроется клапан (J29)-наполнения цистерны водой от гидранта).

Когда произойдет заполнение линии и вода начнет поступать в цистерну увеличить обороты насоса (поднять давление в полости насоса до необходимой величины), исходя из расположения водоисточника, но не превышая 10 кгс/см на выходе из насоса.

Примечание. Контроль заполнения цистерны эжектируемой водой производить по дисплею (128).

Если уровень воды в цистерне падает, то на тушение пожара отбирается количество воды, превышающее эжектируемое,

что недопустимо. В этом случае необходимо уменьшить расход воды на стволе и увеличить давление в насосе.

Для предотвращения гидроудара следует заблаговременно снизить обороты насоса.

6.5.2 Работа с гидроэлеватором с использованием водосборника ВС-125.

1. Установить ВС-125 на вход (J15- забор воды со стороннего водоисточника).

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ (J11) и к входу в гидроэлеватор DN 66.

3. Напорный рукав DN77 с выхода гидроэлеватора подсоединить к входу ВС-125 (На втором входе ВС-125 должна быть установлена заглушка).

4. Клапан J14 должен быть закрыт.

5. Включить насос, нажав на выключатель (S2/1) (Откроется J28). (При необходимости произвести вакумирование, нажав на F5).

6. Дождаться появления устойчивого давления в полости насоса.

7. Плавно открыть напорный выход (J10).

(При этом клапан J28 автоматически закроется). Вода будет циркулировать по схеме насос-гидроэлеватор-насос.

Примечание. Так как управление клапанами насоса осуществляется посредством электропневмоприводов, то попытка заправить цистерну в данном режиме работы нажав на выключатель SF3 (включением клапана J31-(заправка цистерны через насос)) гарантировано приведет к срыву потока из за быстрого открытия клапана J31.

Источник

Гидроэлеватор Г-600: устройство и принцип действия

Гидроэлеватор Г-600 – представляет собой устройство эжекторного типа (струйный насос) предназначенного для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20 м и удалены от пожарного автомобиля на расстоянии до 100 метров. Гидроэлеватор может забрать воду из водоисточников с небольшой глубины (5-10 см). Это свойство позволяет использовать устройство для откачки воды, пролитой при тушении пожара.

В ситуациях, когда уровень воды в пожарном пруду находится существенно ниже уровня насоса, а это свыше глубины забора 7,5 метров или резервуар чересчур загрязнен и является не доступным для подъезда автомобильного транспорта, то забор жидкости может происходить за счет такого вспомогательного пожарного оборудования, как гидроэлеватор Г-600 и Г-600А.

Данные модификации отличаются только всасывающей сеткой, так в Г-600 она имеет плоскую форму, а в Г-600А закругленную.

Само по себе устройство данного агрегата подразумевает функционирование техники на принципах насоса струйного типа.

Главная цель эксплуатации такой установки и, соответственно, ее функция – обеспечение бесперебойной подачи водяного потока по трубопроводным системам (в сельском хозяйстве) различных гидровеществ, транспортировка воды по рукавам с большой глубины или с отдаленного источника.

Суть функционирования такого устройства заключается в использовании кинетической энергии движимого потока воды, подаваемой под большим напором через насос в пожарные стволы. Забор воды происходит с помощью эжекции жидкости.

По закону Бернулли, при изменении диаметра трубопровода в меньшую сторону скорость потока жидкости увеличивается, а давление потока уменьшается (кинетическая энергия увеличивается при уменьшении потенциальной – это уже основное правило гидродинамики).

Наименьшая высота слоя воды эжектируемой гидроэлеватором – 10 мм согласно ГОСТ Р 50398-92.

Разберем из чего же состоит гидроэлеватор.

Описание

Назначение и описание Г-600

Конструкция

1 – колено; 2 – сетка всасывающая; 3 – обечайка; 4 – сопло; 5 – диффузор; 6 – головка соединительная ГМН-80; 7 – головка соединительная ГМН-70

Коэффициент полезного действия стандартного гидроэлеватора Г-600 не превышает 30%, однако и этого хватает, чтобы справляться со множеством поставленных задач, которые данный агрегат решает максимально оперативно.

Характеристики

Технические ТТХ

Принцип работы

Принцип работы гидроэлеватора Г-600

Сам процесс собирания конструкции и производства запуска системы с гидроэлеваторным агрегатом Г-600 подразумевает следующий алгоритм:

Схема по приведенному алгоритму забора воды представлена на рисунке.

Схема работы и забора воды

Данный алгоритм не является основным, он так же может быть заменен сбором схемы через водосборник ВС-125, или как часто его называют в пожарной охране «штаны».

После того, как система работающая от гидроэлеватора заполнится жидкостью и вода начнет прибывать, нужно довести показатель давления по манометру до 800 кПа и медленно, плавно открыть задвижку напора на пожарном насосе, по которому вода будет поступает напорную рукавную линию.

Способы забора воды с помощью гидроэлеватора

Очень важно не упускать из виду уровень оставшейся воды в цистерне.

В случае, если производительность ствола будет превышать производительность гидроэлеваторного устройства, то вода в цистерне будет в дефиците и в скором времени у вас не останется резерва для стабильной работы схемы забора воды с помощью Г-600. Так для запуска системы необходимо 550 литров воды.

Гидроэлеватор Г-600 является очень простым в управлении техническим средством. Во многом, это связано с тем, что в нем нет механический, то есть движущихся частей.

По той же причине, срок его эксплуатации при идеальных условиях ограничен лишь коррозией материалов, из которых он выполнен.

Очень часто гидроэлеваторные агрегаты – это единственный выход при необходимости гидромеханизации различных архитектурных, строительных, горных работах в деятельности не связанной с пожарной охраной.

Также такое устройство будет очень полезным в процессе удаления шламов на фабриках обогащения различных веществ и, почти незаменимым, в котельных и электроэнергетических станциях.

Необходимое количество воды для запуска гидроэлеваторной системы

Необходимое давление в насосе для работы

Для определения потребного давления в насосе в зависимости от глубины отбора воды и величины эжектируемого расхода служит график.

Работу гидроэлеватора необходимо рассматривать в составе бустерной системы. На рисунке приведены экспериментальные графики зависимостей:

График построен для случая, когда длина напорных линий не превышает 20 м.

График зависимости работы гидроэлеваторной системы

Учитывайте потери напора на длине линий свыше 20 м. В случае, когда длина напорных линий превышает 20 м, эти потери напора на один напорный прорезиненный рукав (20 м) составляют:

Учитывайте при решении вопроса о длине рукавных линий то обстоятельство, что производительность гидроэлеватора возрастает с увеличением его погружения под уровень воды.

Так, при погружении под уровень на 5 м, номинальная производительность увеличивается до 730 л/мин.

Пользуйтесь этим обстоятельством при заборе воды из глубоких водоемов.

При использовании гидроэлеватора в качестве водоуборочного эжектора и питания его от водопровода с начальным давлением не ниже 3 кгс/см 2 производительность его уменьшается до 4,5 л/сек.

Техническое обслуживание

После работы гидроэлеваторов:

Хранить гидроэлеватор в сухом помещении.

Отработка норматива по забору воды

Источник

Работа с гидроэлеватором по схеме насос—гидроэлеватор—насос

1. Установить пожарный автомобиль на месте работы

2. Присоединить гидроэлеватор к напорному патрубку насоса через рукавную линию необходимой длины;

3. Присоединить к отводящему патрубку гидроэлеватора вторую рукавную линию,

другой конец которой соединить со всасывающим патрубком насоса через водосборник

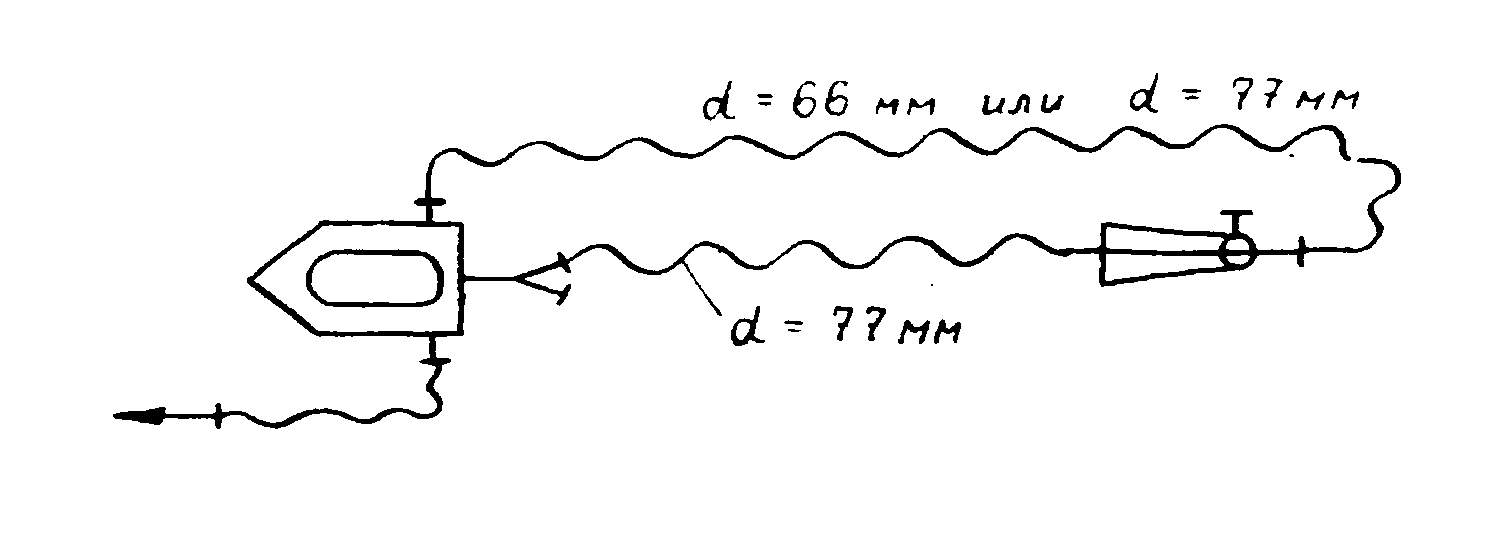

(Для работы гидроэлеватора должны применяться рукава диаметром 77 мм. В случае

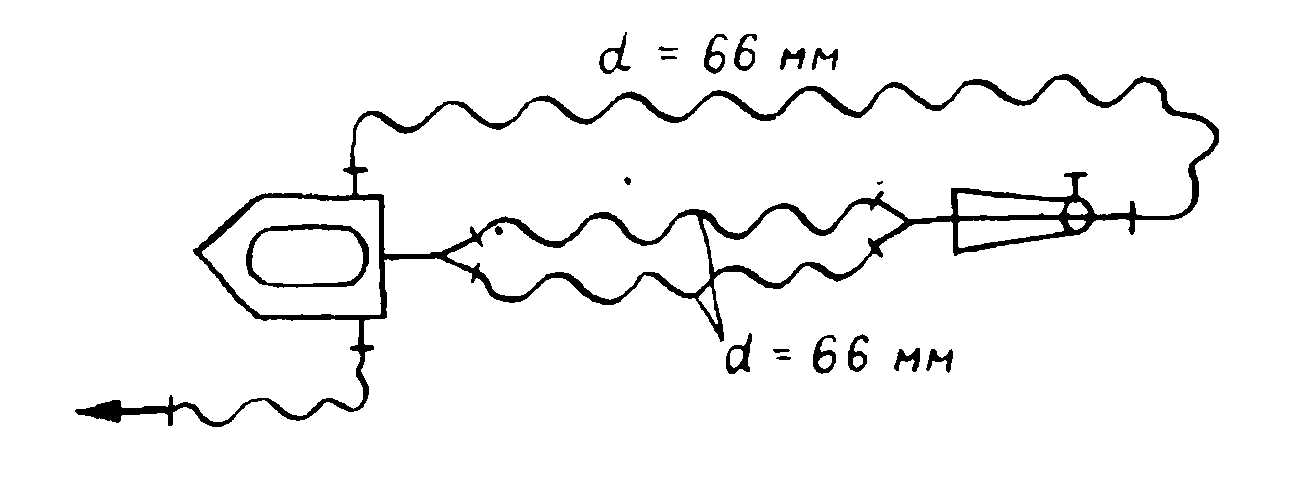

применения рукавовдиаметром 66 мм. прокладываются две паралельные

4. Проложить напорную (рабочую) линию и соединить ее с насосом

5. Выключить сцепление

6. Открыть вакуумный клапан и приоткрыть напорную задвижку, соединеную со

стволом, для выпуска воздуха из насоса

7. Открыть задвижку из цистерны

8. Плавно включить сцепление

контролируя его величину по манометру

10. Медленно открывая напорную задвижку соединеную с гидроэлеватором и

одновременно увеличивая обороты двигателя,, установить рабочий режим

гидроэлеватора (манометр насоса должен показывать 9-10 атм.

11. Закрыть задвижку их цистерны

13. Отрегулировать рабочее давление насоса до 8 атм.

Рис. 6а

Рис. 6б

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Как подключить гидроэлеватор к пожарному автомобилю

ЗАБОР И ПОДАЧА ВОДЫ ИЗ ОТКРЫТЫХ ВОДОИСТОЧНИКОВ С ИСПОЛЬЗОВАНИЕМ ГИДРОЭЛЕВАТОРА Г-600

6.5.1.Забор и подача воды через гидрантную линию Важно! Наличие воды в цистерне обязательно!

1. Установить автомобиль вблизи водоисточника.

Включить стояночный тормоз.

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ. Другим концом подсоединить его к входу гидроэлеватора DN 66.

3. Напорный рукав DN 77 одним концом подсоединить к выходу гидроэлеватора

DN 77., а другим концом к любому гидрантному входу (J30).

4. Включить насос (КОМ) нажав на выключатель (S2/1). При этом открывается клапан подачи воды из цистерны (J28).

По необходимости произвести вакуумирование нажатием клавиши (SF5) в меню «Работа с водой»

(для выхода в меню необходимо нажать на клавишу (S329)). Дождаться появления устойчивого давления в полости насоса.

5. Войти в меню «Работа с водой», как описано выше.

Нажать клавишу (SF1) «Автоматическое заполнение цистерны» (откроется клапан (J29)-наполнения цистерны водой от гидранта).

Когда произойдет заполнение линии и вода начнет поступать в цистерну увеличить обороты насоса (поднять давление в полости насоса до необходимой величины), исходя из расположения водоисточника, но не превышая 10 кгс/см на выходе из насоса.

Примечание. Контроль заполнения цистерны эжектируемой водой производить по дисплею (128).

Если уровень воды в цистерне падает, то на тушение пожара отбирается количество воды, превышающее эжектируемое,

что недопустимо. В этом случае необходимо уменьшить расход воды на стволе и увеличить давление в насосе.

Для предотвращения гидроудара следует заблаговременно снизить обороты насоса.

6.5.2 Работа с гидроэлеватором с использованием водосборника ВС-125.

1. Установить ВС-125 на вход (J15- забор воды со стороннего водоисточника).

2. Подсоединить напорный рукав DN 66 к напорному выходу АЦ (J11) и к входу в гидроэлеватор DN 66.

3. Напорный рукав DN77 с выхода гидроэлеватора подсоединить к входу ВС-125 (На втором входе ВС-125 должна быть установлена заглушка).

4. Клапан J14 должен быть закрыт.

5. Включить насос, нажав на выключатель (S2/1) (Откроется J28). (При необходимости произвести вакумирование, нажав на F5).

6. Дождаться появления устойчивого давления в полости насоса.

7. Плавно открыть напорный выход (J10).

(При этом клапан J28 автоматически закроется). Вода будет циркулировать по схеме насос-гидроэлеватор-насос.

Примечание. Так как управление клапанами насоса осуществляется посредством электропневмоприводов, то попытка заправить цистерну в данном режиме работы нажав на выключатель SF3 (включением клапана J31-(заправка цистерны через насос)) гарантировано приведет к срыву потока из за быстрого открытия клапана J31.

Источник

Технические характеристики гидроэлеватора пожарного Г-600

В оборудование пожарного автомобиля могут входить дополнительные части. Например, для компенсации недостаточной мощности насоса используется такое устройство, как гидроэлеватор.

Гидроэлеватор Г-600

Не всегда на месте пожара есть оборудованный или просто доступный источник для забора воды. В особо сложных случаях спасателям приходится импровизировать и закачивать жидкость из водоема с моста или иной возвышенности. Для таких операций создана отдельная установка – гидроэлеватор пожарный.

Описание и назначение

Устройство представляет собой струйный насос. Внешне пожарный гидроэлеватор Г-600 выглядит как изогнутая полая труба с дополнительным отверстием в месте перед коленом. К входу и выходу аппарата подсоединяются рукавные линии, а дополнительное отверстие служит для забора воды и оснащено сеткой.

Использование гидроэлеватора рационально при следующих условиях:

Устройство и конструкция

Пожарный гидроэлеватор включает в себя несколько элементов:

Технические характеристики

К техническим параметрам гидроэлеваторов относятся следующие показатели:

Принцип действия

Работа гидроэлеватора основана на принципе эжекции – передачи энергии от одного, более быстрого потока вещества другому, более медленному.

Входное отверстие аппарата соединяют с насосом при помощи рукава. К выходному патрубку также подсоединяют шланг, другой конец которого опускается в цистерну через открытый люк. Гидроэлеватор опускают в воду как минимум на 5 см. В насосе на момент проведения к нему линии должна быть вода.

При включении насоса вода поступает в аппарат. Параллельно начинается забор жидкости из источника. Поток вещества из насоса переходит через сопло в приемную камеру, куда попадает вода из источника. Так как жидкость из насоса движется под напором, ее поток «сбивает» поступающее в камеру вещество, ускоряя его. Переходя в смеситель, оба потока смешиваются. В диффузоре давление смешанного потока увеличивается.

Таким образом, смесь потоков жидкости из насоса и источника движется по линии в цистерну под давлением.

Схема работы и забора воды

Процесс подготовки гидроэлеватора к работе выглядит следующим образом:

Также есть альтернативный метод использования устройства, когда воды в насосе нет, а вещество нужно для непосредственного тушения или иных нужд. В таких случаях берется вода из цистерны. Алгоритм выглядит следующим образом:

Методы испытаний

Для проверки соответствия оборудования государственным стандартам проводятся следующие манипуляции:

На заметку. Испытания работоспособности устройства производят раз в 5 лет. Срок годности прибора не ограничен. Считается, что использовать оборудование нельзя, если его ремонт невозможен или нецелесообразен.

Маркировка

Дополнительные обозначения устройства наносят на его корпус или отдельную табличку. Маркировка содержит информацию:

Условия перевозки и хранения

Транспортировка аппаратов возможна любым средством при условии защиты их от механических повреждений. При хранении следует соблюдать несколько правил:

Техобслуживание

Специфического обслуживания аппарат не требует. Тем не менее существует инструкция по обращению с гидроэлеватором по окончании работы с ним:

Какое должно быть давление в насосе

Давление, необходимое для работы гидроэлеватора, зависит от нескольких факторов:

В среднем рабочее давление аппарата находится в пределах 0,4–1,1 МПа. При увеличении высоты забора на 1 метр давление повышается примерно на 0,05 МПа.

При увеличении длины рукавов давление растет не так стремительно – всего лишь на 0,2 МПа на каждые дополнительные 20 метров шланга. Это происходит из-за потери давления при линиях длиннее 20 метров.

Чем выше производительность аппарата, тем резче падает давление при присоединении дополнительных шлангов. Так, при расходе в 10 л/с давление падает на 0,07 МПа при каждых дополнительных 20 м рукава; при производительности 8 л/с – 0,05 МПа; при 6 л/с – 0,035 МПа; при 4 л/с – 0, 02 МПа.

Еще один важный параметр – глубина забора воды. Чем глубже относительно уровня воды расположен гидроэлеватор, тем выше давление и, соответственно, производительность аппарата. При использовании устройства для уборки пролитой воды на глубине в 10 см расход жидкости будет минимальным (около 4 л/с), а при заборе с глубины в 5 м производительность может составлять 12 л/с.

Как проходит отработка нормативов по забору воды

Порядок действий описывается в паспорте гидроэлеватора. В начале процесса засекается время. Спасатели подключают рукавные линии, готовят устройство к работе и включают насос. За определенное время вода должна заполнить автоцистерну.

Нормативные документы и требования ГОСТа

Все правила работы с гидроэлеватором, а также требования к ТО описаны в следующих документах:

Выводы

Гидроэлеватор не зря включают в оборудование пожарного автомобиля. Устройство помогает забрать воду практически из любого источника. К положительным качествам аппарата можно отнести:

Единственный «минус» гидроэлеватора – потребность воды для его работы. Однако, процесс наполнения насоса водой относительно несложен.
