Как подключить гирлянду в машине

В новый год с огоньками или как сделать гирлянду в автомобиле

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

С опозданием почти на месяц, но все же сделаю эту запись) может, кому-то пригодится на следующий Новый Год)

Собственно, что нужно:
1. Прикуриватель. У меня его не было, поэтому заказал на али (ссылка)

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

заколхозил установил через реле и выключатель:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

2. Инвертор. Опять же али, купил в черную пятницу за 600р, сейчас чуть дороже. ссылка

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

3. Сами гирлянды. Тут уже на вкус и цвет. Единственное, не ставьте их в салон, иначе нихрена не будет видно, и используйте удлинитель вроде такого:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Потому что получается громоздкая конструкция и на кочках пропадает контакт:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Далее по месту закрепляем контроллеры и т.п.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Крепим гирлянду на скотч:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

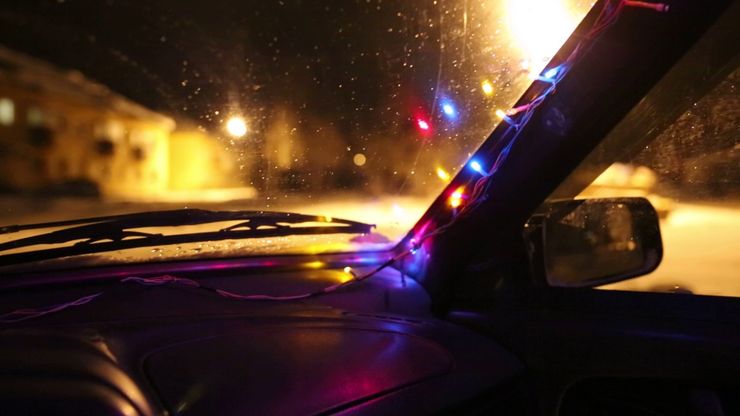

Ну и наслаждаемся результатом:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Сразу комментарий насчет проблем с ДПС: да, формально это нарушение п 3.6 перечня неисправностей и условий при которых запрещается эксплуатация ТС:
3.6 На транспортном средстве установлены:
спереди — световые приборы с огнями любого цвета, кроме белого, желтого или оранжевого, и световозвращающие приспособления любого цвета, кроме белого;
сзади — фонари заднего хода и освещения государственного регистрационного знака с огнями любого цвета, кроме белого, и иные световые приборы с огнями любого цвета, кроме красного, желтого или оранжевого, а также световозвращающие приспособления любого цвета, кроме красного.

Поэтому для спокойствия мимо постов проезжаем с выключенной гирляндой.
Но могу сказать, что все зависит от самих сотрудников — несколько раз я проезжал с включенной гирляндой и не останавливали, один раз (в самый канун нового года) остановили, проверили документы и ничего не сказали.

Источник

Локальный новый год, Гирлянда v. 3.0

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Идея с ёлочной гирляндой всплывает каждую зиму. Думаю универсальное идеальное решение найдено. Наконец-то!

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Самый 1й вариант был великолепен! Все просто: купил инвертор 600 Вт, 12 В >> 220 В, прикуриватель превратился в обычную розетку. Воткнул гирлянду. Весной генератор накрылся. Почитал, поспрашивал умных людей — подключать инвертор можно только напрямую к аккумулятору. Больше эксперементировать с инвертором не захотелось как-то XD.

2013-2014
Будучи под впечатлением от сгоревшего генератора — никаких украшений. Уж больно дороговато встала прихоть. Всё еще под впечатлением.

2014-2015
Но душа требует праздника! Повесил шарик, очень похожий на мини диско-шар.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Нашел в Ашане гирлянду с входным напряжением на 24 В (эх были бы 12 В). Отсоединил адаптер, Воткнул в прикуриватель напрямую. Очень тускло… Я парень очень логичный XD разрезал ее надвое, укоротил, все-равно горит тускло, физик-двоечник XD. Как не крути лампам нужно именно 24 В.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Нашел метровые гирлянды от 2х пальчиковых батареек, купил 2. Белые, горят тускло, не мигают( уныло полежали на приборной и на полке за задним сиденьем. Так отъездил все праздники.

2015-2016
Голову штурмуют идеи одна за одной, решил вернуться к инвертору, но купить самый маломощный, 75 Вт. Но все откладывал, уж больно не хотелось с генератором играться.

Поехали с другом в Ашан за едой, зашел в отдел с гирляндами и понеслась. Проинспектировал все какие у них есть))). И вы знаете…нашел!) 2 варианта:

1й — Фирма Lumineo, белый теплый свет, разные режимы мигания, адаптер на 12 В!
Цена вопроса аж 1200р.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

2й — все та же фирма Lumineo, разноцветная, 12 метров, разные режимы мигания, адаптер на 5 В.
Цена вопроса 960р.

5 В — напряжение обычного USB, т.е. теоретически запитается от автомобильной телефонной зарядки! Наш выбор, берем и играемся. + покупаю зарядку в прикуриватель на 2 USB — чтобы гирлянда не мешала заряжать телефон, 160р. в том же Ашане (отдел с бытовой электроникой, в авто товарах похожие как минимум в два раза дороже).

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Дома сразу же подключил к USB зарядке — идеально). Немножко школьной физики для своего успокоения:

Характеристики адаптера — 5 В; 1,5 Вт
Характеристики зарядки — 5 В; 1й вход — 1А ; 2й вход — 2.1А
Переведем Ватты в Амперы: I (сила тока, Ампер)=P(мощность, Ватт) / U(напряжение, Вольт), гирлянда потребляет 1,5/5=0.3 Ампер

Даже меньше единички, я спокоен_). Спасибо диодным лампочкам с низким энергопотреблением.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Вот результат) я доволен). 12 метров оказалось в самый раз: по кругу салон и по передним сиденьям. Думал останется много лишних метров).

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

И небольшое видео. Ехать лучше без стробоскопа, в режиме «плавных переливов»).

Источник

Гирлянда и Ёлка на крышу своими руками) Создаем Новогоднее Настроение

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Люблю время приближения Нового Года. Город начинают украшать красивыми светящимися гирляндами, витрины магазинов сияют, все говорит о наступлении праздника и настроение поднимается в разы!

Я тоже не остался в стороне и решил украсить своё авто по настоящему Новогодними украшениями. А именно установил на крышу Новогоднюю Ёлку и обматал всё это дело гирляндами)

Пришлось приобрести бюджетные рейлинги в штатные места, а вместе с ними и алюминиевый багажник от ваз 2107 (потому что дешего, плюс у меня такая стоит в гараже))

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

На мертво приколхозил багажник и Елку на железные хомуты и дополнительно усилил конструкцию веревками по 2 спереди елки и 2 сзади, что бы от скорости не сильно накланялась и не сломалась.

От души обмотал всё это дело гирляндами и запитал всё через автомобильный инвертер китайского происхождения. Всё заработало и засветилось)

Внешний вид меня полностью устроил. Получилось то, что и хотел.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Новогодний прикид был готов. Теперь осталось поехать на улицу и поглядеть на реакцию окружающих).
Решил еще добавить атмосферности и оделся в Новогодний костюм того самого Дедушки. Купил мешок всякой мелочи типа символов года – магнитиков и тд и отправился дарить людям настроение.

Выехал кататься по улицам и слушать новогоднюю музыку с открытыми окнами, попутно останавливался на остановках, выскакивая в костюме Деда и дарил всем людям подарки) Реакция народа того стоила! Всё это заснято и задокументировано.

Кому интересно посмотреть, что из этого вышло, видео ниже.

ВСЕХ ПОЗДРАВЛЯЮ С НАСТУПАЮЩИМ НОВЫМ ГОДОМ!

Источник

Как законно украсить свой автомобиль на Рождество

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Желание некоторых водителей украшать свой автомобиль в праздники понятно. Но безобидные, на первый взгляд, побрякушки могут стать поводом для неприятной беседы с сотрудниками ГИБДД. Конечно же, непосредственно в рождественскую ночь шансы встретить лояльных гаишников выше. Но если попадутся принципиальные, то штрафа не избежать. А равно и испорченного настроения. Так как же украсить машину, чтобы было и празднично, и без проблем?

А если уж гирлянда окажется подключена к электросети авто, то вам еще вменят пункт 7.18 из Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Причем водителю реально светит как штраф, так и возможное аннулирование регистрации. А езда с гирляндой по городу может вылиться в лишение «прав». Но как же выйти из ситуации, ведь душа требует праздника?

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Некоторые водители используют мишуру. И тут так же могут возникнуть вопросы со стороны ГАИ, но только в том случае, если мишура перекрывает часть лобового стекла, а также передние боковые стекла, т. е. мешает обзору. В ином случае ее можно вешать везде. А что же с гирляндой, ведь с ней же веселее?

Внешне же машину можно украсить самоклеящимися снежинками. Просто, но очень по-новогоднему. Так же можно использовать и другие наклейки с рождественской тематикой размером покрупнее.

В общем, если очень хочется поднять новогоднее настроение себе и окружающим, то при соблюдении определенных условий и знании законов, это можно сделать очень даже легко. Ваш автомобиль станет центром притяжения взглядов и генератором улыбок. И может быть даже гаишники, увидев такой автомобиль, станут чуточку добрее и лояльнее.

Источник

Очень простой 4-х канальный драйвер гирлянды на одной микросхеме с эффектом бегущих огней

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Попросили тут меня починить китайскую старую гирлянду. Отвалился фазный провод который от вилки и закоротил диодный мост, диоды все выгорели и вместе с ними дорожки. Заменив все горелое гирлянда только вспыхивала при включении и более ничего. Замена обвеса чипа не дала положительного результата. Хотел уже поменять чип, но увы, китайцы не продают больше к ней чипы и вообще что либо. Поэтому решил собрать простенькую схему из того что есть на работе. Долго искав по интернетам, схемы либо навороченные, либо не хватает каналов, а по два канала объединять не хотелось. Тут нашел схемку простую, но автор не дорисовал ее.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Половину деталей не нашел на работе, а собирать надо было, поэтому заменил все на подходящие и вышла такая схема

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Доработал в ней бестрансформаторное питание, зачем нам там другое? На некоторых схемах предлогалось поставить трансформатор xD Тиристоры использовал все те же китайские, диоды заменил на импортные — они меньше, транзисторы кт315 распространенные и деревянные.
Самое главное использовать одинаковую пару стабилитронов около 9-10В. В диодном мосту можно ставить все что нравится, лишь бы хватило их по току и напряжению не ниже 400В.
Делал навесным монтажом, не охота было заморачиваться с печатной платой.
И все запихнулось в ту же коробку)

Источник

Как подключить новогоднюю гирлянду

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

В канун Нового года душа требует праздника и ярких эмоций. Один из способов достичь этой цели — покупка украшений для квартиры, дома или открытой местности. При этом сложно представить новогодний праздник без гирлянды, которая светится множеством цветов, улучшая настроение и украшая наше жилище.

Ниже рассмотрим, как подключить новогоднюю гирлянду на улице, в машине или в лесу. Поговорим о тонкостях подсоединения лампочек к АКБ на 12 Вольт, USB или батарейкам. Также разберем особенности подключения к колонкам с помощью подручных методов. Но обо всем подробнее.

Особенности подключения уличных гирлянд

Первое, что необходимо — с умом выбрать новогоднюю гирлянду, предназначенную для установки на улице. Такие изделия должны быть защищены от природных воздействий, а именно влаги, дождя, снега и т. д. Конструкция должна иметь степень защиты от IP65 и выше.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Применение стандартных гирлянд IP44 не подходит из-за возможного повреждения. При этом не стоит доверять на слово производителю. Его заявление о наличии защиты проверьте самостоятельно.

Следующий вопрос — подключение. Здесь возможно питание от разных напряжений:

В процессе принятия решения важно ориентироваться на безопасность. В домашних условиях, как правило, выбирается вариант с подключением к бытовой сети или через трансформатор (блок питания).

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Последний снижает напряжение до 12 пли 24 В. При этом сама гирлянда должна быть рассчитана на этот номинал.

Такой вариант подойдет при вывешивании гирлянду на окно с наружи или на входную дверь.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Блок питания желательно брать с запасом мощности или использовать два и более устройства, соединенных параллельно. Если установки одной гирлянды на улице недостаточно, можно соединить несколько изделий с помощью специальных коннекторов (для низковольтных изделий) или пайки (для устройств на 220 В).

При монтаже смотрите на число последовательно подключенных участков. Это требование легко найти в инструкции по эксплуатации. В большинстве случаев не рекомендуется включать последовательно больше 3-х гирлянд.

Нарушение этого требование неизбежно приведет к повреждению изделия из-за прохождения через элементы гирлянды увеличенного тока. Если необходимо подключить дополнительные лампочки, для них нужно подводить отдельный питающий провод.

Дополнительные моменты, которые нужно учесть при подключении гирлянды на улице:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Учитывая эти моменты, можно с легкостью подключить гирлянду на улице и создать праздничное настроение в любое время года, в том числе на новогодние праздники.

Подключение гирлянды в лесу

Если необходимо подключить гирлянду в лесу, при выборе изделия используется тот же принцип, что рассмотрен выше. Главная сложность — поиск подходящего источника питания. При большом удалении от розеток лучше использовать аккумулятор или пальчиковые батарейки. Как подключить гирлянду с их помощью, мы рассмотрим ниже.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Другой вариант, который подойдет не только для леса показан ниже.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

В машине

Многие автовладельцы мечтают украсить автомобиль с помощью гирлянды. Здесь возможно два варианта:

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

В последнем случае придется попотеть, чтобы внести изменения в заводской вариант так как обычная китайская гирлянда работает на переменном токе напряжением 220 В.

Лучшим вариантом будет приобретение инвертера с 12 на 220 В. В продаже есть специальные модели для автомобилей.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Другие способы использования обычных гирлянд на машине не целесообразны, так как трудоемкие и опасные.

Как подключить светодиодную гирлянду

Последние годы наиболее востребованы светодиодные гирлянды, которые отличаются легкостью конструкции, продолжительным ресурсом и простотой подключения.

Наиболее короткий путь — купить готовое изделие, использовав его для украшения дома, улицы или офиса. При желании можно сделать и подключить гирлянду к источнику питания самостоятельно.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

К аккумулятору на 12 В

Популярный вариант — подключение гирлянды к аккумулятору или блоку питания на 12 В.

Для работы потребуются:

При подключении гирлянды на светодиодах к БП рекомендуется расстояние между лампочками около 20 см. Сделайте отметки и зачистите необходимые участки, где будет происходить подключение.

Сначала коммутируйте все светодиоды, а последними резистор и блок питания на 12 В.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Величина сопротивления рассчитывается с учетом мощности и вида лампочек. Перед соединением проводов обязательно учтите полярность, ведь в ином случае гирлянда работать не будет.

К USB

Самый простой способ создания светящейся ленты для подключения USB — использование светодиодов из клавиатур, мышек или других устройств. Их легко найти на радиорынке или у себя в кладовке. Для примера рассмотрим гирлянду на 12 светодиодов, подключенных параллельно с понижающими сопротивлениями.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Выбор количества обусловлен тем, что USB предназначен для питания напряжением 5 В, а наименьший ток составляет 0,5 А.

Его мы и возьмем в качестве примера. В среднем потребление тока лампочкой в гирлянде составляет 20 мА, поэтому максимальное число светодиодов до 25. Озвученное выше число 12 взято таким образом, чтобы избежать любых рисков.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Для защиты от нагрева необходимо снизить входное напряжение. Оптимальный параметр побирается с учетом цвета лампы:

Лучшее решение — пайка светодиодов по последовательному принципу. Такой метод имеет недостаток в виде повышенного нагрева диодов и уменьшения их ресурса. Лучше для каждого диода предусмотреть свое сопротивление.

Для расчета величины необходимо использовать закон Ома. К примеру, если нужно запитать лампочку на 2 В, разность потенциалов составит 3 В (5-2). Для расчета сопротивления выполняем действие 3/0,02А и получаем 150 Ом. Но стоит учесть, что от параметров резистора может меняться и цвет лампочки.

Остается собрать конструкцию, закрыть места контактов с помощью кембриков и соединить готовую гирлянду с USB-кабелем.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Внутри последнего предусмотрено четыре жилы. Для питания необходимо использовать только черную (минус) и красную (плюс). После подключения тестируйте работу гирлянды и в случае успеха встречайте Новый год в ярком оформлении.

К батарейкам

При желании можно подключить гирлянду к батарейкам. Переделка изделия с 220 В на 3 В займет много времени, поэтому лучше купить готовый товар или сделать светящуюся ленту самостоятельно.

Для работы потребуется провод (мягкая витая пара) и термоусадочные трубки для защиты мест стыков.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Питание обеспечивают батарейки, благодаря которым можно разместить светящиеся лампочки в любом месте. Лучше всего использовать два источника питания АА на 1,5 В, чтобы суммарно получить 3-вольтовое напряжение. Корпус для соединения легко найти на радиорынке.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Лампочки можно использовать разные, к примеру, G45 или DIY-светодиоды на 20 мА и 3В, которые легко спаять друг с другом. Диаметр провода должен быть хотя бы 0,75 кв. мм при монолитной жиле.

Изменение яркости возможно с помощью регулятора света. Также можно купить штепсельную вилку на 12 А.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

В целом, потребуется следующее оборудование:

При покупке светодиодов отдайте предпочтение мигающим изделиям, ведь они смотрятся красивее.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Имея перед глазами схему гирлянды, сделать и подключить ее не составит труда.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Сборка проходит в несколько этапов:

Теперь подключите изделие к кассете с учетом полярности, а в сам разъем ставьте три батарейки.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

По желанию можно сделать плафоны из одноразовых стаканов или теннисных шаров. Для этого в шарике или дне стакана вырежьте отверстие и установите в него светодиоды.

При этом учтите, что при подключении гирлянды к батарейкам ее время работы ограничивается.

В среднем емкость пальчиковой АА составляет от 1 до 2,5 А*ч. В случае последовательного подключения напряжение повышается до 3 В. Это означает, что двух АА в среднем хватает не более, чем на 1,5 часа работы.

При изготовлении блока управления можно использовать микроконтроллер. В продаже можно найти разные типы таких устройств — с кнопками, ДУ и других типов.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Главное, чтобы изделие подходило по мощности. Перед пайкой убедитесь в правильности подключения полюсов к блоку питания.

Ориентировочные расчеты показывают, что при самостоятельном монтаже и подключении можно сэкономить около 22 долларов (на 20 метрах). Чем больше длина, тем сильнее заметна экономия.

К блоку питания

Как вариант — подключение гирлянды от БП мобильного телефона. Здесь можно придерживаться того же принципа, что рассмотрен выше. Главное — сделайте расчеты по количеству светодиодов.

Как отмечалось, лучше использовать лампочки типа DIY, имеющие характеристики по току 20 мА и по напряжению 3 В.

Зарядное устройство с телефона выдает от одного до двух Ампер. К примеру, если в распоряжении зарядка на 1 А, к ней можно подключить 50 светодиодов. При расстоянии между лампами хотя бы 10 см общая длина составит пять метров.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Если вы планируете собрать более длинную гирлянду, потребуется уже больший ток. Для этих целей можно использовать БП на 12 В с последующим снижением напряжения до 3-4 В через конвертер.

Так, для подключения 200 светодиодов на гирлянде ток в линии составит 20 мА*200 = 4 А, а общая мощность будет равна (для 5 В) — 19 Вт (5В*4 А). В идеале, при подключении длинной гирлянды больше пяти метров лучше использовать несколько источников питания.

К колонкам

Существует еще один способ подключения гирлянды — к колонкам. Такое решение принимается в случае, когда человек хочет получить мигающую светомузыку.

Для сборки схемы не нужно никаких резисторов или транзисторов. Под рукой должно быть только твердотелое реле, имеющее ряд плюсов — высокая скорость работы, бесшумность и наличие гальванической развязки (по U). Здесь же предусмотрен детектор перехода через ноль. Это лишь часть плюсов, ведь на практике их больше.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Твердотелое реле, по сути, представляет собой симисторный ключ, имеющий цепи управления и развязки. Купить его можно на радиорынке, в Интернете или на Али Экспресс.

Количество исполнений достаточно для выбора подходящего изделия. Реле бывают разные по размерам и мощности.

В данном случае использовано оборудование с винтовыми клеммами и током до 60 А. Для гирлянды в большинстве случаев хватает и меньшего тока. Главное, чтобы он был от 2 А и выше.

Управляющее напряжение питания (импульсное) составляет 3-32 В. При этом само управление осуществляется непосредственно звуком.

Выход с усилителя можно брать с любого канала (слева или справа). По желанию можно подключить изделие между выходами для мигания при появлении стерео. Если под рукой имеется сабвуфер, можно подключиться к нему.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Для создания яркого эффекта купите две гирлянды и пару реле, а после подключитесь к разным каналам. Здесь доступен большой выбор вариантов.

Для удобства управления используйте два тумблера для коммутации. Первый позволяет включить обычный режим гирлянды, а второй для отключения влияния музыки.

Как подключить гирлянду в машине. Смотреть фото Как подключить гирлянду в машине. Смотреть картинку Как подключить гирлянду в машине. Картинка про Как подключить гирлянду в машине. Фото Как подключить гирлянду в машине

Наличие гальванической развязки гарантирует, что напряжение никак не попадает на колонку. Для включения нагрузки можно использовать емкость из пластика. Здесь же сделайте отверстия и установите тумблеры. На этом работа завершена.

Напрямую без контроллера и блока управления

Наиболее слабым местом в гирлянде считается коробка с микросхемой. Из нее необходимо убрать все, кроме диодного моста. Добавляется только резистор и лампочки.

В итоге для сбора схемы нужны следующие элементы:

Принцип подключения прост. К диодному мосту походит напряжение 220 В. Далее светодиоды подключаются последовательно по цветам (четыре группы) и объединяются общих точках. С одной стороны подходит плюс с диодного моста, а с другой минус (через сопротивление).

Установка резистора обязательна, ведь он ограничивает напряжение. Если игнорировать его установку, сопротивление возле светодиодов будут сильно греться, что приведет к перегоранию.

При желании можно сделать работу без микросхемы.

На этом восстановление гирлянды можно считать завершенным.

Итоги

Зная, как подключить гирлянду в лесу, на улице возле дома или в квартире, вы всегда сможете порадовать себя и своих близких. При этом питание изделия может быть самым различным. Подключение возможно через USB, от аккумулятора, батареек или даже колонок. Главное — иметь желание, немного времени и, конечно, базовый набор знаний.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
