Как подключить магнитолу с камерой заднего вида в машине китайскую 2din
Установка 2DIN АНДРОИД МАГНИТОЛЫ с камерой заднего вида! + видео
Всем привет!
Свершилось!
Заказывал я андроид магнитолу на 8-и ядерном Cortex-A53 с 4 ГБ оперативкой и 32 ГБ внутренней памяти! (у меня в телефоне столько НЕТУ!)))
Распаковку опубликовал в личном блоге, здесь
Теперь пора показать вам как все это устанавливалось!
Перед установкой самого устройства, надо провести камеру и антенну GPS, для этого…
Затем проведем камеру и устанавливаем как приходится…
по подключению проводов камеры:
Тюльпанчик — к тюльпанчику
Провод питания — к красному проводу, который идет параллельно тюльпанчику
Масса — к железу крышки багажника
Как здесь, примерно:
Другой конец красного провода, который идет с тюльпанчиком по салону, подключаем к блоку разъемов периферической электроники:
Датчик GPS проведем также под обшивкой и прячем его там же, главное — чтобы он располагался выше и по ближе к дороге, т.е. слева, чтобы сооружения и большие здания не мешали сигналу спутников.
Далее, демонтируем старую магнитолу:
новая магнитола приехала со «свободным» разъемом, поэтому пришлось припаять туда универсальные ISO-разъемы (черная колодка питания и коричневая — динамики):
также подключаем к задней панели те провода, которые для нас необходимы:
Остаются свободными у нас:
1. провод движения, который должен как-то подключаться к датчику скорости, чтобы нельзя было посмотреть видео во время движения (таковы американские требования к безопасности), но мы же люди не тупые))) и мы так не делаем, поэтому просто прикручиваем его к корпусу и все будет ОК!)))
2. провода камеры: тюльпанчик — к тюльпанчику, сигнальный (тёмно фиолетовый возбуждающий провод) — к сигнальному проводу заднего хода, который мы нашли ранее.
3. три коричневых провода с пометкой key1, key2 и GND: key1 и key2 — к двум проводам подрулевого джойстика на которых нет вольтажа, а GND: к третьему (скорее черному) проводу джойстика, на котором будет от 6 до 15 вольт.
Ну и далее пробно включаем и настраиваем наши кнопочки)))

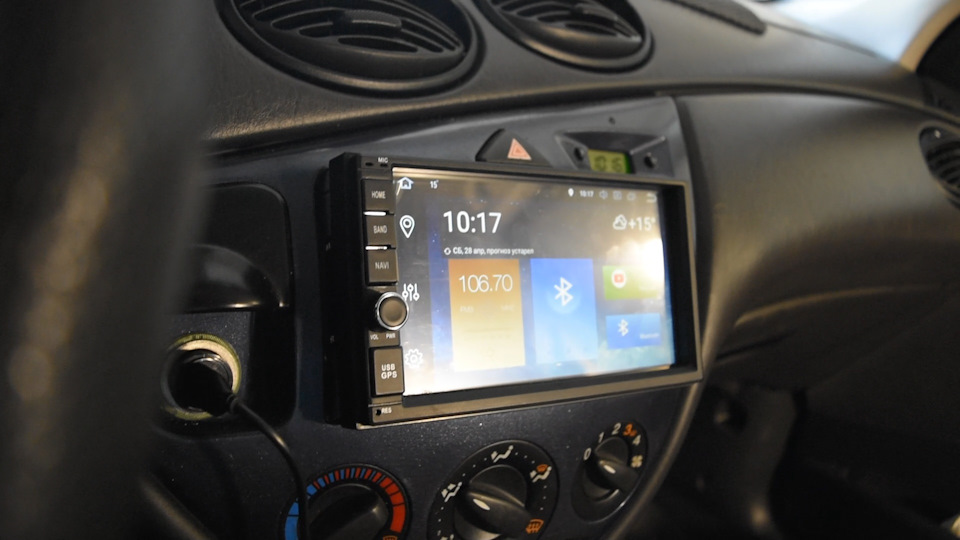

Ну ладно, провода подключили, джойстик настроен, радио работает, музыка поет, пентагон теперь с помощью GPS знает о наших планах… ОДНАКО:
Но для меня не существует ничего невозможного, поэтому снял лицевую панель…
Подключение Китайской Магнитолы 2 Din Схема Подключения
Подсоединение динамиков
Преимущества работы мастеров Юду
Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.
Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.
Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.
Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.
То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.
Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.
Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.
И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)
Виды Китайские магнитолы Андроид 2 din с прошивкой
Тогда будет производить работу автовключение заднего хода.
Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.
Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.
Ремонт ПЕЖО
Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.
У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.
Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.
Подключение камеры заднего вида к 2 DIN магнитоле, а так же замена лампочек в кнопках центральной консоли.
Доброго времени суток.
После установки 2 DIN магнитолы оставались у меня еще вопросы по подключению камеры заднего вида. Ведь без нее (да и многих других фич) теряется в принципе смысл от такого формата автомагнитолы. Я уже привык к ней, к камере, что она есть. Правда она была подключена в иное место, но сейчас наоборот как надо, по фен-шую…
На помощь по подключению откликнулись Женя и Олег. Они и подсказали, дали толчок в принципе. Спасибо большое Вам!
— Красный провод около камеры заднего вида запараллелил с красным проводом, идущим к + питания ламп заднего хода. Черный на массу;
— Красный провод около 2 DIN магнитолы соединил с проводом розового цвета — Back cam control;
— Желтый тюльпан около магнитолы воткнул в разъем R-CAM.
Проверил — все работает!) Счастье то какое навалило!)
Цель достигнута! Но взору моему явилась неработающая индикация кнопки обогрева заднего стекла. Вспомнил, что есть в бардачке кнопка от задних ПТФ. Которая в принципе не понадобилась в этом «инстале».
Для замены лампочки в кнопке пришлось мне заново скидывать центральную консоль… Ох, как же не хотелось мне этого делать вы не представляете! Но красота и однообразие требуют того!
По другому не смог я отковырять эту злощастную кнопку. После же все заменил, поставил, проверил, все работает как следует:
Как же работает камера заднего вида:
— При включении заднего хода моментально включается камера заднего хода;
— Если же играла музыка/радио, то она отключается, пока воткнут задних ход (очень удобно на самом деле). как только включается первая передача, сразу же начинает играть опять;
Довольно неплохо видно. Не надо всматриваться даже в темное время суток. Подумываю установить камеру переднего вида!) Просто интересно)
PS/ Вдруг эта информация понадобиться кому-либо. Лично я немало статей прочел на D2 по поиску схемы подключения камеры заднего вида.
Подключение камеры заднего вида к китайской магнитоле
Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.
И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.
Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.
О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.
Как выбрать систему
Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.
Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.
Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:
Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.
Как подключить камеру к магнитоле своими руками
Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.
Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.
Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.
Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:
Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.
Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.
Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.
Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.
Схема подключения разъемов кабеля камеры к автомагнитоле
Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.
Рассмотрим внимательно схему:
Стандартный кабель подключения состоит из двух частей:
Отметим, что цвета проводов напряжения могут отличаться на разных моделях.
Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».
Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:
Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.
Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.
При таком способе, система будет работать в двух режимах:
Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.
Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.
Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.
Подключение камеры заднего хода авто к ноутбуку
Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.
Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.
Способы подключить к магнитоле две китайские камеры
На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.
Подключение и настройка осуществляется в таком порядке:
Остается только протестировать систему в движении и, если необходимо, внести поправки.
Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.
Как подключить зеркало с камерой заднего вида
Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:
Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.
Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.
Подключение китайской камеры заднего вида к японской магнитоле
Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.
Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:
Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.
Остальные моменты монтажа устройства остаются аналогичными.
Заключение
Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.
Подключение 2 DIN магнитолы и камеры заднего хода (часть 3)
Эта запись логическое продолжение двух предыдущих.
И так всё касается конкретной магнитолы. Поскольку это Китай, она может продаваться под разными брендами и иметь отличия. В целом это очень популярная плата. Имеющая много вариантов апгрейда, как аппаратного так и программного. Подробнее есть информация на 4pda. Но кое что позже здесь упомяну.
После снятия старой магнитолы обнаружил стандартный ISO разъём. Который через переходник был подключён к магнитоле.
Сфотографировал только силовую часть разъёма. Потому что по ней были вопросы.
Суть проблемы заключалась в том, что он немного не соответствует стандарту. И один провод я даже не смог определить. Если кто знает для чего он напишите. Или напишите почему есть 2 линии +12В постоянных.
В комплекте с магнитолой идёт разъём с обрезанными проводами. Хотя можно и заказать с переходником на ISO. Но нужно следить, чтобы всё правильно было.
Вот сделал перевод распиновки, которую дают китайцы.
Вкратце по проводам.
Снизу это динамики. Тут всё понятно.
Чёрный – это масса (-). Красный + 12В, которые появляются при включении. Жёлтый + 12В постоянно (силовой). Чёрный и жёлтый силовые (они имеют большее сечение чем другие).
Сине/чёрный и коричневый – кнопки руля (полярность значения не имеет).
Оранжевый – подсветка. На этом проводе должно появляться 12В при включении габаритов.
Синий – Питание антенны. Сюда магнитола подаёт 12В при включении радио. При выключенном радио здесь ничего нету.
Розовый – задний ход. Сюда должно подаваться 12В при включении задней передачи.
На каждом проводе наклейка с обозначением. лучше перепроверять.
И так я обрезал провод с ISO разъёмом со старой магнитолы и срастил с разъёмом новой магнитолы. Всё остальное уже по месту в машине нужно будет подключать.
По сути для проигрывания музыки всё готово.
Теперь о прочей периферии.
Здесь и здесь Fenam описывал, как используя стандартную улитку подключить руль от 147 или 156.
Если делать, как он то получится 1 провод, на кнопки. Его нужно подключить к коричневому либо к сине/чёрному проводу на магнитоле. Не забывайте в таком случае, что у руля в стоке, справа и слева резисторы одних номиналов и объединяя два канала в один, резисторы с оной из сторон нужно заменить.
Если у вас 2 канала (2 провода), то их подключать один к сине/чёрному другой к коричневому.
Дальше – обучение кнопок на магнитоле.
Ещё к магнитоле можно подключить энкодер. Это конечно если придумаете куда его красиво интегрировать. Но для подключения магнитолу нужно вскрывать.
Подключается она разъёмом сзади магнитолы. По идее предполагается, что её нужно приклеить где-то. Желательно сверху. Я не мог определиться куда лучше клеить и стоит ли вообще на стекло клеить. Поэтому, как временное решение положил её спереди на панели. Так и лежит. Точность сигнала получилась хорошая. Во всяком случае навигатор шустрее работает чем раньше на телефоне.
С отключённой антенной сигнал вообще не поймает.
Сам разъём антенны вставляется в магнитолу сзади. Но поскольку у 156 антенна активная, то ей нужно подать питание. Питание подаётся с магнитолы, при включении приложения радио (именно при включении).
Изначально попробовал не подключать. Сигнал плохой, и станций ловит мало. В движении вообще плохо звучит. А с подключённым питанием всё отлично.
В комплекте с магнитолой 2 USB кабеля. Их можно использовать, как для подключения различных устройств, так и для подключения магнитолы к компьютеру, по аналогии с обычным андроид телефоном. К примеру для прошивки. Для этого нужно использовать кабель USB папа-папа.
Куда встроить эти разъёмы дело каждого. Я пока чёткого не придумал. Не хочется пилить отверстия под них.
Поэтому пока протянул только один кабель. И разъём спрятал под крышечкой предохранителей, которые находятся в перчаточном ящике. Там подключена USB флешка с музыкой.
Камера заднего хода
В целом камера подключается по следующей схеме. Постарался нагляднее нарисовать.
При таком подключении, камера будет запускаться только при включении задней передачи. При этом в магнитоле автоматически появляется изображение с неё. И выключается звук, чтобы не отвлекать.
Чтобы протянуть провод просверлил отверстие для разъёма. Поскольку разъём толстый, то и диаметр отверстия был большой. Чтобы его не было видно, сверлил за рамкой номера. Вообще можно просто разрезать кабель, чтобы тянуть через более тонкое отверстие.
Чтобы завести кабель в багажник, снял пластик вокруг замка багажника. Там видно, как кабель идёт через резиновую заглушку.
Протянуть толстый разъём через резиновую заглушку не вышло. Пришлось резать заглушку. Но если вы резали кабель, то пролезет без проблем.
Соединил всё согласно схеме, и протянул кабель по салону. Ну правда питание брал не напрямую с фонаря, а ближе к разъёму между крышкой багажника и машиной. Ну тут кому как удобнее.
По поводу выбора камеры. Я выбрал самую дешёвую. Минус её это угол обзора, 130-135 градусов. Если брать 170+ градусов будет значительно лучше. Можно будет намного удобнее парковаться, так как будет видно боковые машины. Хотя в целом никто не мешает вообще установить круговую систему обзора.
Ну а в целом что ночью что днём видно хорошо. Плохо видно только если камера мокрая или грязная.
На 4pda есть много информации о доработках, как программных так и технических. Ещё если кому будет интересно, могу отдельно написать о звуке. И трёх принципиально разных путях его улучшения, от простого до сложного, но качественного.
