Простая подсветка реагирующая на открывание дверей(на примере ваз2115) часть первая

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Тема конечно банальная, но для первой записи в блоге подойдет)

Для этого нам потребовалось:
— 4 светодиодные ленты по 6 светодиодов(10см) 12 Вольт!
— ок 15 метров двухжильного провода
— термоусадка толстая и тонкая
— припой
— паяльная кислота
— ну и синяя изолента, для того что бы сделать конструкцию вечной)
Итого радости на 300 рублей

Как работает:
Водительская дверь отдельно, остальные вместе.
Потому что решено было сделать просто.

Что делаем:
Берем провода, надеваем на них термоусадку, окунаем в паяльную кислоту и лудим

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Дальше аккуратно капаем паяльную кислоту на контакты ленты, лудим их и не путая полярность припаиваем к ним провода

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Теперь берем толстую термоусадку и надеваем на ленту с припаяными проводами.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

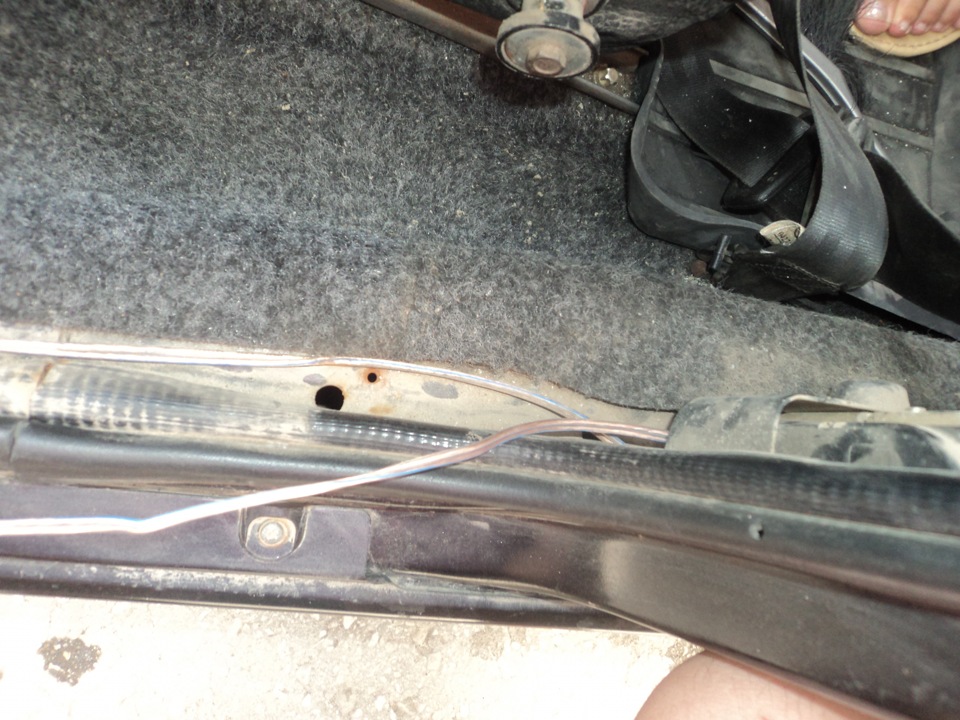

Теперь ищем в салоне куда бы эту симфонию пристроить, после того как находим, снимаем эту деталь пластика, сверлим дырку(наверняка под ленту удобнее было бы дремелем))) и приклеиваем как нравится.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

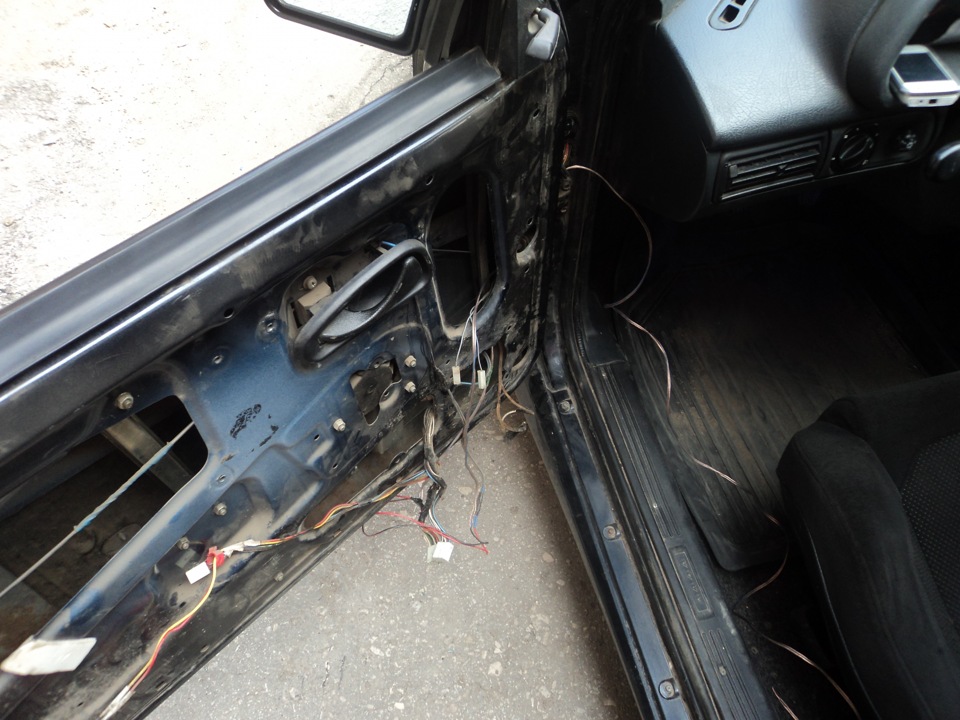

Теперь находим во всех дверях кнопки и вытаскиваем их на свет божий

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

К ним припаеваем минус! В нашем случае черный провод, дальше находим любой плюс(в это машине экцекуции подвергся плюс перед фишкой прикуривателя)

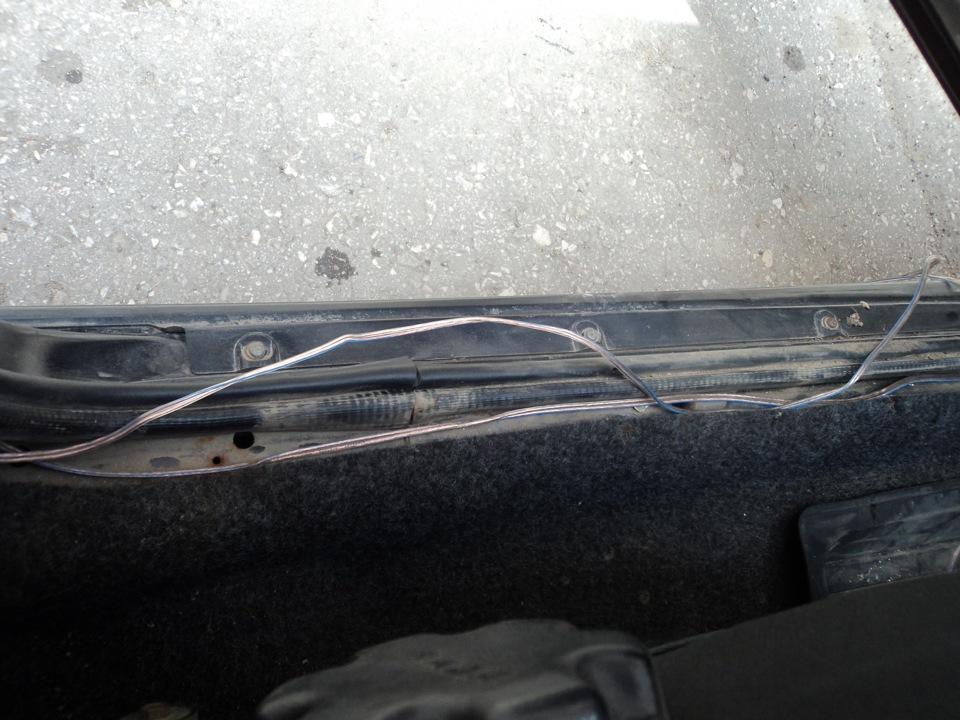

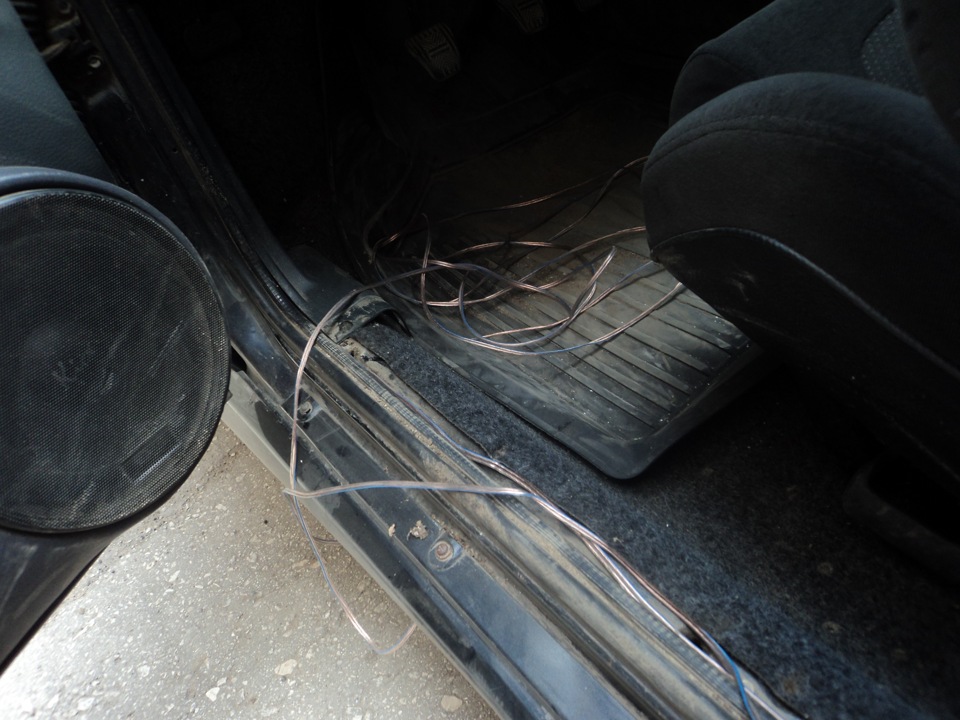

После этого пускаем по всей машине, до последней лампы + от прикуривателя(в нашем случае красный провод), а минус берем от той кнопки которая рядом, в итоге провода лежат примерно по такой схеме

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Получаем красивый свет реагирующий на открывание двери(в нашем случае «вырви глаз», 6 диодов слишком много)))

И так: Загораться будут все лампы при открывании любой двери кроме водительской. Лампа около водительской двери будет плавно гаснуть и загораться только при открытии водительской двери.

Источник

Подсветка ног при открытии дверей)))

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Начну с того что эта идея сидела в моей голове очень давно, и естественно я хотел ее скрейшего воплощения, начало было положено покупкой всеми известной Cветодиодной ленты в обшем покупкой очень доволен)Так что из нее получилось читайте ниже)

Процесс работы:
1)Берем ленту

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

нарезаем по 25 см, припаеваем провода

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

2)Потом приступем к работе на авто)

3) решил провести проводку от потолочного плафона)следовательно откручиваем ручки потолка просовываем к плафону провода и присоединяем)

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

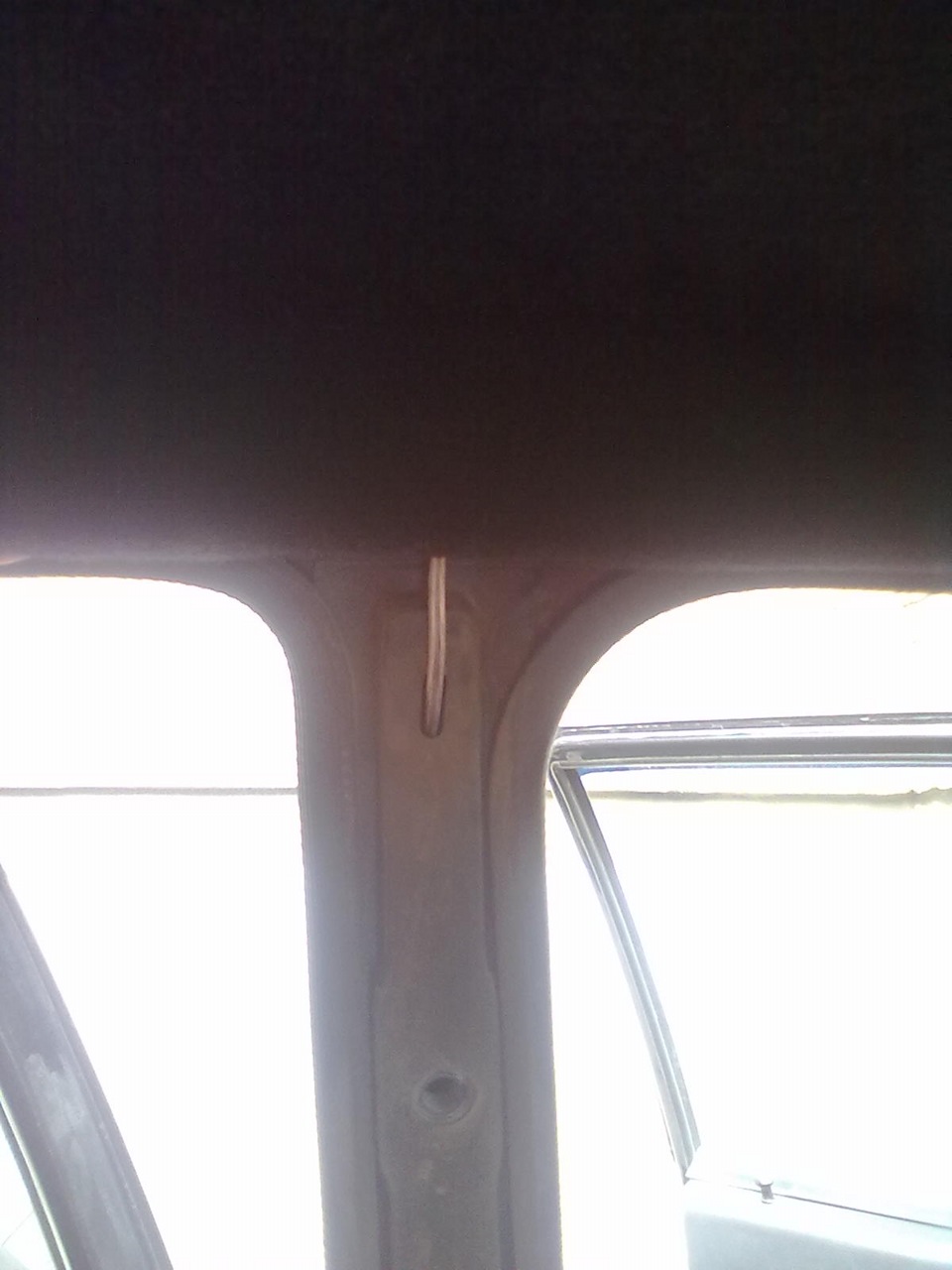

4)Затем откручиваем и снимаем пластиковые крышки стойки и просовываем провод по стойке

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

5)Затем просовываем провод под поликком к низу бороды и затем к самому концу где пепельница)
6)Приклеиваем под сиденье ленту и соединяем провода

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

7) соеденив задние светила углубляем в тонель и переходим к передним местам )Там так же приклеиваем ленту и присоединяем.

8)Затем беремся за белую ленту (Остался кусочек и я решил его пустить в дело что бы освешал землю при выходе из машины)

9) Снимаем дверную карту приклеиваем ленту просовываем провод и тут начинается самое интересное надо просунуть провод в резиновую гофру( процесс очень зае…стый, для меня точно провозился очень долго но все таки засунул,

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

10)просовываем в стойку и присоединяем к уже готовому проводу с потолка)

11) Затем собираем все на место и ценим результат)))

Источник

RGB подсветка ног при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Добрались руки до подсветки) Сначала хотел запитать ее от блока предохранителей, но в самый последний момент передумал(будет работать постоянно при открытии дверей). Если ставите обычную ленту одного цвета, то она будет работать — плавное загорание и затухает.

Разъем салонной подсветки
Красный «➕»
Желтый «➖»

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

В итоге запитал подсветку через задний плафон освещения. Устраивают режимы работы.

1. Загорается при открывании дверей.
2. Можно включить на постоянку.
3. Выкл. (если надоест)

Акцент на 2й и 3й пункт повлияли на мое решение.

Собственно для монтажа нам потребуется:
— Светодиодная лента(покупал тут)
— Провод (для удобства можно взять 3м — не так уж и дорого стоит)
— Вороток
— Головка 10мм и 14мм
— Отвертка плоская и крестовая
— Изолента
— Хомуты пластиковые
— Уайт-спирит(либо другой обезжириватель)

Начал с того что убрал центральный тоннель(я думаю все уже в курсе как он разбирается). Далее снимаем панели напольной консоли(держится на клипсах и саморезе) и протаскиваем подсветку к бардачку и к педалям(два коротких провода). Ленту крепил на родной скотч, держится очень хорошо — но не забываем обезжирить поверхность.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Чтобы протащить подсветку к задним пассажирам надо открутить передние сиденья. Пассажирское облокотил на задний диван, а водительское для удобства пришлось вытаскивать. Протаскиваем провод под ковролином и под воздуховодом обогрева ног задних пассажиров.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Ставим пассажирское сиденье на место и с помощью хомутов крепим подсветку к сиденью. Отодвигаем сиденье назад на всю и оставляем небольшой запас провода(если оставите короткую длину провода то при полном отодвигании сиденья она может оторваться). Чтобы провод подсветки не мотылялся под сиденьем, слегка зафиксировал его хомутом к проводу на обогрев. Тоже самое и для водительскоего.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Провод от плафона пустил через левую центральную стойку. Для этого и понадобилось убирать водительское сиденье. Освобождаем стойку от пластика(все держится на фиксаторах и только белый пластик на 2х болтах), прокладываем провод питания также под ковролином к тоннелю.

Примечание: лампочку с плафона необходимо убрать.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Собираем все в обратной последовательности и ставим тоннель, но без подстаканников. Отрезаем штекер прикуривателя и подключаем тюльпан к проводу питания.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Контроллер ДУ вывел в левую сторону. Сам блок приклеил на двухсторонний скотч к тоннелю. Ставим консоль подстаканников.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Примечание: Смена цветов происходит при включенном зажигании

Источник

Тюнинговая подсветка салона при открытии дверей автомобиля

Каждый автомобилист желает улучшить условия эксплуатации своего транспортного средства. В этой статье речь пойдёт о том, как сделать подсветку порогов автомобиля и дверей при их открытии своими руками. На самом деле эта функция не является самой важной при использовании автомобиля, однако, она придаёт эстетичности машине и практичности для водителя и пассажиров в ночное время суток.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверейПодсветка — это один из самых популярных видов тюнинга, она делает ваше авто более практичным и не бьет по карману

Многие водителя считают, что браться за такую работу, не имея опыта — невыполнимая задача, и всё же установить внутреннюю подсветку салона транспортного средства возможно без помощи специалистов, хотя это и очень трудоёмкий процесс.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора. Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов. Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации.

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подведём итоги

Как видим, для тюнингового освещения салона необязательно обращаться к профессионалам. В этом нет ничего сложного, главное, немного разбираться в электрике и проводке, наличие желания и терпения. Такой тюнинг не только добавляет практичности автомобилю в тёмное время суток, но и придаёт ему индивидуальности и неповторимости. Удачное соотношение цвета подсветки, машины и обивки автомобиля сделают ваше транспортное средство эксклюзивным и уникальным.

Источник

Подсветка ног по открытию двери. Реализация схемки.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Доброго времени.
Продолжение прошлой статьи — www.drive2.ru/c/596817111653811708, а точнее реализация.
Не буду её содержание дублировать, кому нужно — посмотрит))
Только небольшое напоминание:

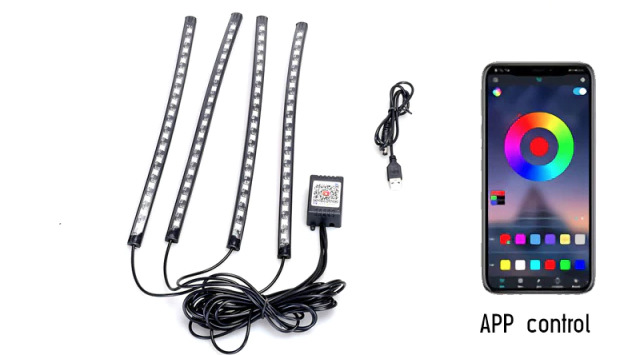

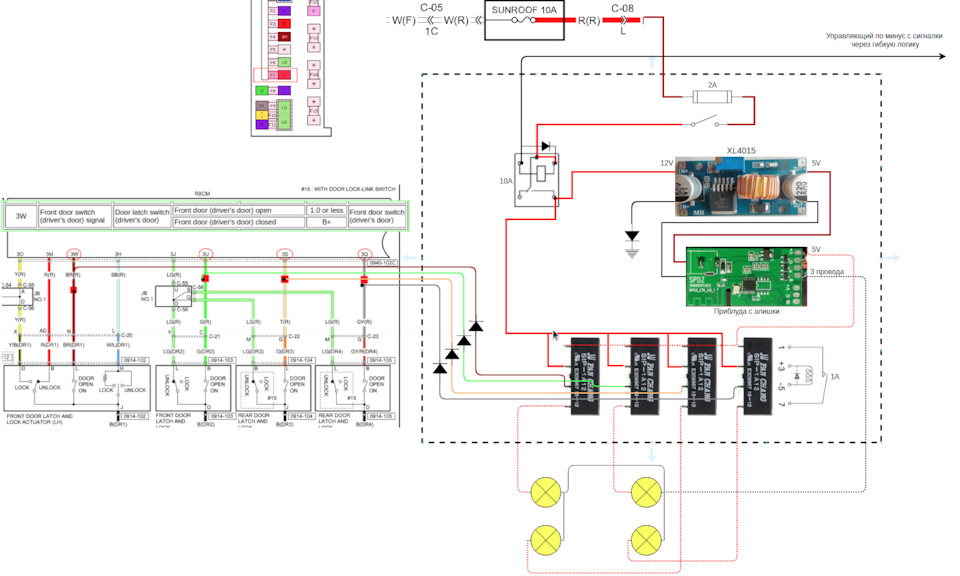

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Задача — не потеряв возможность изменять цвет и яркость, подключить так, чтобы загоралась подсветка для каждой двери по отдельности.
И при простое авто, акум не разряжался лишний раз.

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Да, согласен с теми, кто пишет — что это совсем перебор так делать и можно все проще (кинув на плафон освещение, например), но есть — как есть, мне норм))

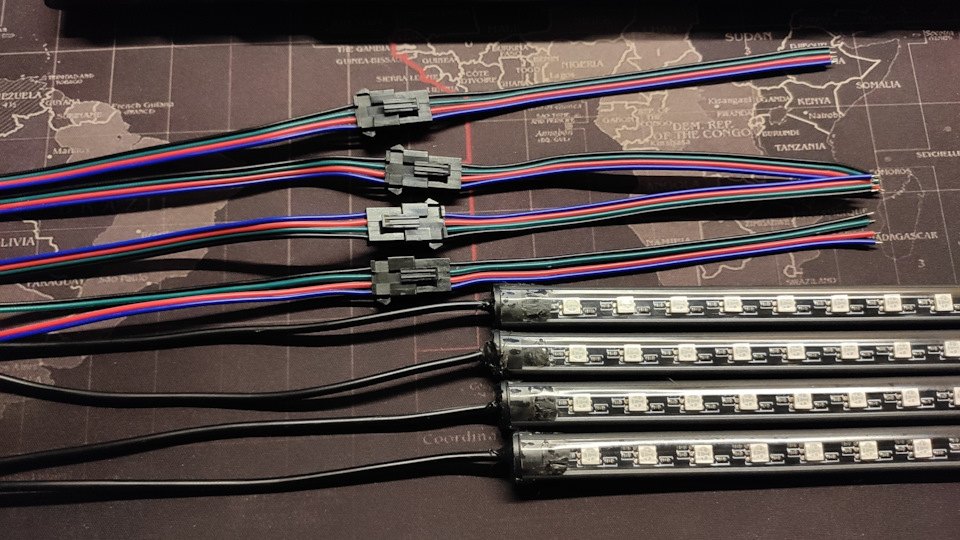

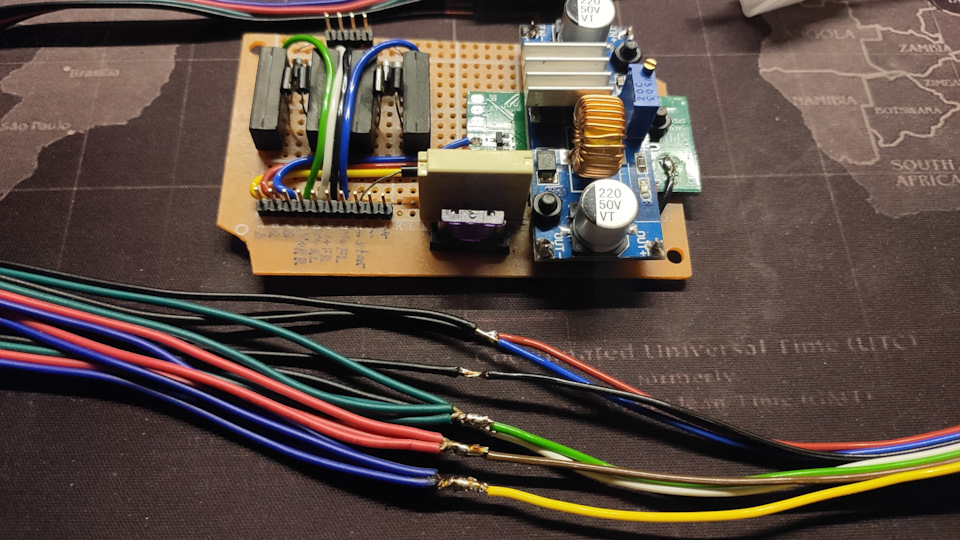

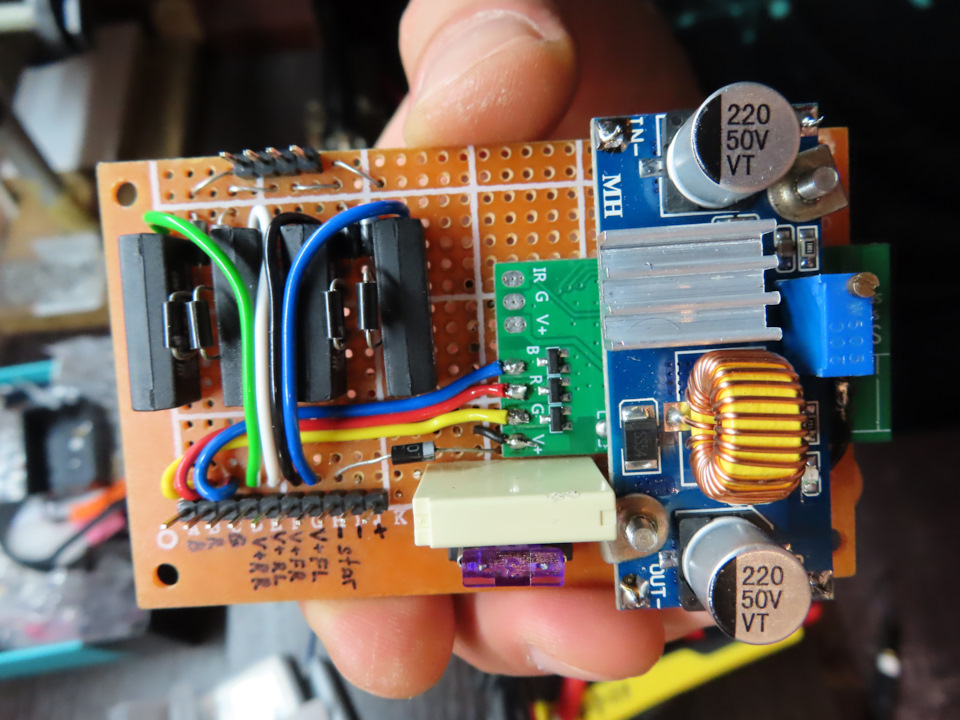

По итогам получилось вот такое:

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

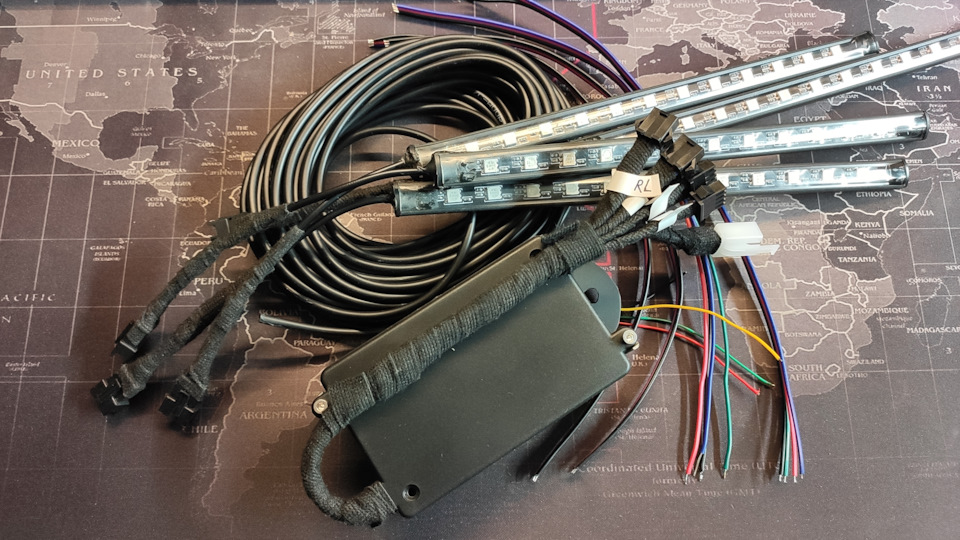

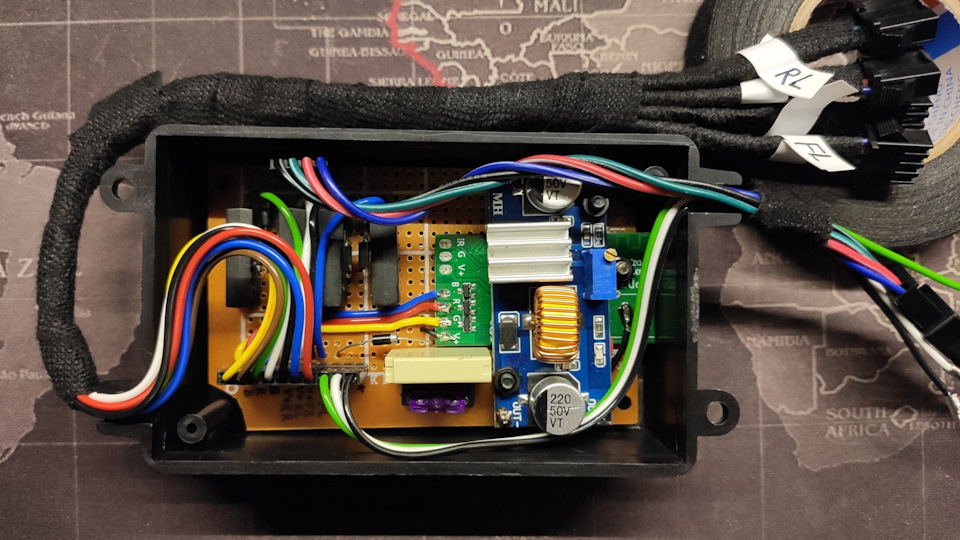

Упакованное в отдельный короб:

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

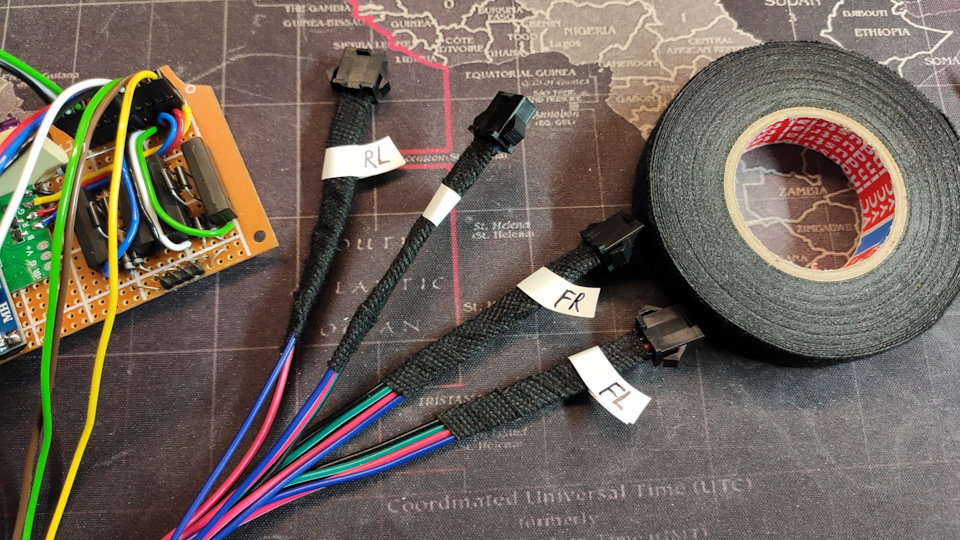

Осталось подключить только:

Как подключить подсветку двери в машине при открывании дверей. Смотреть фото Как подключить подсветку двери в машине при открывании дверей. Смотреть картинку Как подключить подсветку двери в машине при открывании дверей. Картинка про Как подключить подсветку двери в машине при открывании дверей. Фото Как подключить подсветку двери в машине при открывании дверей

Компоненты (названия вставлял как на алике, сорян)) ):
— aliexpress.ru/item/4000378153591.html — СВЕТОДИОДНЫЙ Автомобильный ножной
— aliexpress.ru/item/1005001757060748.html — Водонепроницаемый чехол из АБС-пластика для хранения инструментов
— aliexpress.ru/item/4001313436764.html — Набор винтов M2 M3 M4 M5 с шестигранной головкой, комплект винтов и гаек
aliexpress.ru/item/4000541087990.html — Держатель предохранителя для автомобиля, 10 шт.
— aliexpress.ru/item/32979625441.html — Понижающий Регулируемый Модуль питания XL4015, 5 А
aliexpress.ru/item/4000817728813.html — Печатная плата 9×15 9*15 см, универсальная односторонняя
— aliexpress.ru/item/4000852503484.html — реле такамисава NY5W-K NY12W-K 5В 12В 24В DC абсолютно новое и оригинальное реле
— aliexpress.ru/item/10000184140455.html — Язычковое реле, 5 шт./лот, 5 В, 12 В,
— aliexpress.ru/item/32892314519.html — 12В автомобильное реле питания OMRON (с клеммой, с 4 Контакты провода, с 5 контакты провода),
— aliexpress.ru/item/1005002247093144.html — 5/100 пар, 2 контакта, соединительный кабель для светодиодной, 3/4/5/6pin, штекер, гнездо SM JST, проводные разъемы для RGB светодиодной ленты WS2812B, пиксельный световой модуль
— aliexpress.ru/item/32633071171.html — Набор диодов Шоттки 1N4148, 1N4007, 1N5819, 1N5399, 1N5408, 1N5822, FR107, FR207,8 значений = 100 шт
— aliexpress.ru/item/4000330911933.html — 10 метров 26 AWG RVV 2/3/4/5/6/8/10/12 жилы медный провод проводник Электрический RVV КАБЕЛЬ черный мягкий оболочка провод

Коротенькое видео, может кому пригодится.

Осталось протянуть провода и подключить это все. Вот…

P.S В общем герконовые реле можно и нужно заменить на p-n-p транзисторы… Может как-то позже перепилю, когда сгорит хотя бы один геркон.

Источник
