Как подключить подсветку ног в машине при включении габаритов

Делаем подсветку ног в машине своими руками

Многие автовладельцы интересуются возможностью тюнинга салона автомобиля, а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.

Рассмотрим, как сделать подсветку ног своими руками.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритовСделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры

Что необходимо для монтажа?

Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.

Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.

Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Выводы

Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.

Источник

Как установить и подключить подсветку ног в машине

Дополнительная подсветка является довольно популярным вариантом тюнинга. Причём сделать это можно самостоятельно, используя стандартный набор инструментов и доступные расходные материалы.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Подсветка в основном делается сугубо из эстетических соображений. Но тут есть и доля практичности. Вопрос лишь в том, как именно будет реализована система.

Чтобы реализовать идею своими руками, потребуются базовые навыки в работе с электрикой. Если следовать инструкциям и рекомендациям, совсем скоро машина засверкает новыми красками. Причём в прямом смысле этого слова.

Варианты подсветки

Автомобилисты несколько по-разному воспринимают понятие подсветки для ног в автомобиле.

В основном речь идёт о таких вариантах:

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Объективно именно второй вариант является более практичным и предпочтительным, нежели подсветка при открывании автомобильной двери. Но никто при этом не мешает сделать так, чтобы при непосредственном открытии дверей в автомобиле включалась именно подсветка асфальта, отображая там логотип автокомпании либо какое-то иное изображение. А вот подсветка ног не только визуально эффектна, но и практична в определённых ситуациях.

Реализуется система свечения разными способами. Можно выбрать различный цвет, обеспечить даже эффект цветомузыки. Но в движении это наверняка будет отвлекать. Потому правильнее сделать необходимую подсветку так, чтобы она помогала во время поездок и упрощала изменение положения ног на педалях.

Что требуется для работы

Чтобы у себя в машине самостоятельно сделать подсветку в ногах, потребуется предварительно подготовить определённый набор инструментов и некоторых расходных материалов.

Для реализации наиболее простого, но при этом оригинального проекта, достаточно собрать набор, состоящий из:

То есть нужен стандартный набор инструментов.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Можно несколько усложнить себе задачу, но сделать свечение более универсальным. Для этого дополнительно используется контроллер регулировки яркости, пульт управления, а также выключатель. Это позволит регулировать параметры, включать подсветку по мере необходимости и на той яркости, которая вам подходит.

Что же касается источника света, то подсветка для ног, установленная в салоне автомобиля, может быть выполнена из 2 видов лент:

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Выбрав источник освещения, следует заранее определиться с тем, где именно будет располагаться подсветка. Некоторые устанавливают её только в ногах водителя. Другие предпочитают для баланса обеспечить подсветку со стороны водителя и переднего пассажира. А есть и вовсе любители подсветить весь салон, затронув также и пространство в ногах у пассажиров заднего ряда.

От этого зависит, сколько именно ленты потребуется приобрести.

Процедура монтажа

Прежде чем заняться установкой диодной подсветки для ног в автомобиле своими собственными руками, необходимо выбрать место для удобного и правильного размещения осветительной ленты.

Для этого потенциально можно воспользоваться следующими зонами:

Тут следует отталкиваться от собственной фантазии и конструктивных особенностей конкретного автомобиля.

Подсветка по правилам и из соображений комфорта должна быть направлена строго в пол.

Некоторые автолюбители не учитывают этот момент и монтируют ленту сбоку, на само напольное покрытие. Но в этом случае подсветка может мешать, слепить глаза и пр. Помните, это подсветка именно для ног, а потому она должна располагаться в салоне так, чтобы подсвечивать конкретно эту зону, а не направлять потоки света в глаза.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Самостоятельная установка светодиодной подсветки для ног в своём автомобиле вовсе не сложная. Здесь необходимо выполнить такие процедуры:

Светодиодную ленту можно разрезать только в определённых местах, где предусмотрены соответствующие метки.

Объективно больше всего вопросов возникает относительно того, как правильно выполнить подключение.

Подключение

Есть несколько подходящих вариантов, как самому сделать подсветку в своей машине, чтобы обеспечить оригинальное свечение в ногах.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Каждый автомобилист решит сам, каким образом ему будет удобнее и проще подключить светодиодную подсветку для ног в машине. Но выделяют 3 основных варианта:

Выбор зависит именно от того, в каком формате водитель хочет видеть подсветку. Ведь каждая схема предусматривает свой вариант того, когда и как будет активироваться свечение.

Через освещение салона

Некоторые автомобилисты предпочитают установить подсветку для ног у себя в авто, подключившись к системе основного освещения салона автотранспортного средства.

Такой метод подключения предусматривает, что подсветка будет всегда включаться именно при открытии дверей либо при включении освещения автомобильного салона.

Если вы подсоединяете светодиодную подсветку для зоны ног в машине через освещение салона, тогда источник света потребуется подключить по такому алгоритму:

Если установить дополнительно контроллер, свет будет постепенно тухнуть, а не резко отключаться.

Если не уверены в полярности проводки, воспользуйтесь тестером или мультиметром. Это даст понять, где плюс, а где минус. Всё же провода могут отличаться по цвету, в зависимости от авто.

Таким вот образом можно подключиться к функционирующему освещению салона, но это не единственный вариант.

Через прикуриватель

Также можно активировать светодиодную ленту от прикуривателя, что делается довольно часто.

Подключая ленту к прикуривателю, свет будет включаться при открытии дверей.

Не самый плохой вариант, поскольку большинству водителей подсветка во время движения не нужна. Они используют её для комфортной посадки и высадки из автомобиля.

Само подключение выполняется по такому алгоритму:

Как именно вывести и спрятать провода, зависит от конкретного автомобиля и идей автомобилиста.

Через габариты

Если подключиться от габаритов, тогда подсветка будет функционировать постоянно, параллельно с работой габаритов. То есть это наиболее актуальный для многих вариант, поскольку включаться система будет ночью во время поездок.

Подключить плюс можно от любой лампочки подсветки. К примеру, бардачка или приборной панели. Минус кидается на кузов.

Если подключить минус к концевику двери, тогда подсветка будет включаться при условии, что дверь открыта, а габариты горят.

Тут уже каждый автомобилист сам решает, как и в каких ситуациях ему требуется работа светодиодной ленты в ногах. Потому можно выбрать различные варианты подключения.

Установив ленту в ноги, можно добиться оригинального внешнего вида салона, а также получить долю практичности от такого решения. Выбрав подходящий вариант работы, остаётся только реализовать схему. Причём сделать это можно самостоятельно, не имея за плечами богатого опыта и специального профильного образования.

Источник

—25— Светодиодная подсветка ног + включение с кнопки + от концевиков

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Приветствую всех любителей света в своем авто!
Давненько ничего не писал — исправляюсь. Из названия записи, думаю, понятно, что речь пойдет о внедрении очередного колхоза в мой любимый таз)
А началось все с того, что, зайдя в магазин радиодеталей, мною была обнаружена светодиодная лента синего цвета за смешных 150 рублей. Было решено — беру!

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Для подсветки ног в салоне и включения с кнопки нам понадобится:
1 — Светодиодная лента на клейкой основе
2 — Термоусадка
3 — Паяльник
4 — Провода
5 — Кнопка трехпозиционная

Приступаем к пересвету.
1. Подготавливаем наши светодиодные полоски: припаиваем проводки к +\- выходам, изолируем термоусадкой.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

2. Ищем управляющий минус с концевиков дверей. Разбирать концевики мне не хотелось, поэтому принял решение — брать минус с плафона освещения салона. (Какое совпадение: берем минус для подсветки ног с места подсветки потолка о_0 )

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Вытаскиваем из фишки полосатый провод (черный с бежевым) — именно на нем появляется минус при открытии дверей. Скручиваем этот провод с новым проводом для управления подсветкой и засовываем все обратно в фишку.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

3. Прокидываем провод вдоль передней левой стойки под панель — для возможности включения\отключения подсветки с кнопки.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

4. Далее — берем нашу заветную кнопочку с тремя положениями, три провода с клеммами «мама» и стыкуем их воедино.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

5. Производим подключение следующим способом:
Все плюсовые выходы диодных лент соединяем вместе и подключаем на постоянные плюс — брал с прикуривателя.
Все минусовые выходы диодных лент также соединяем вместе и подключаем к кнопке (см. ниже)
Теперь подключение кнопки:
Первое положение — I — Минус с концевиков (тот, что брали с плафона)
Среднее положение — 0 — Минус с выходов наших диодных лент
Второе положение — II — Минус постоянный (можно взять из-под торпеды, либо под рулем)

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

6. Прибираем все провода, надежно закрепляем к торпеде\тоннелям — тут у кого на что фантазии хватит. Проверяем промежуточный результат.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

7. Любуемся результатом!

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Минусы данной доработки:
1 — Потраченное время
2 — Появление дополнительных проводов
3 — При неаккуратных пассажирах (в основном касается тех, кто ездит сзади) есть риск повреждения лент.
Плюсы:
1 — Стайл, детка — ну очень крутой вид)
2 — Если что-то ночью упало на пол — найти теперь вообще не проблема.
3 — Дань памяти Полу Уокеру — ведь в его скае было нечто похожее…

Всем спасибо за внимание!
Кому понравилось — есть соответствующие кнопки.
Есть пожелания\предложения — welcome в комменты.
Всем ровных дорог!

И это. Жмите, блин, кнопки. Вам нетрудно — мне приятно.
Потому что, бывает, ловлю себя на мысли: «Ваша запись за сутки получила 150 просмотров и… 12 лайков» Зашибенно же, ну. Стараешься, расписываешь все подробно, делаешь более-менее понятные фотки и че толку? А вообще… Я веду этот бортжурнал скорее для себя, но ведь кому-то он может оказаться полезным все-таки. Короче, хотите — жмите, не хотите — не жмите.

Источник

Автоматическая подсветка ног

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

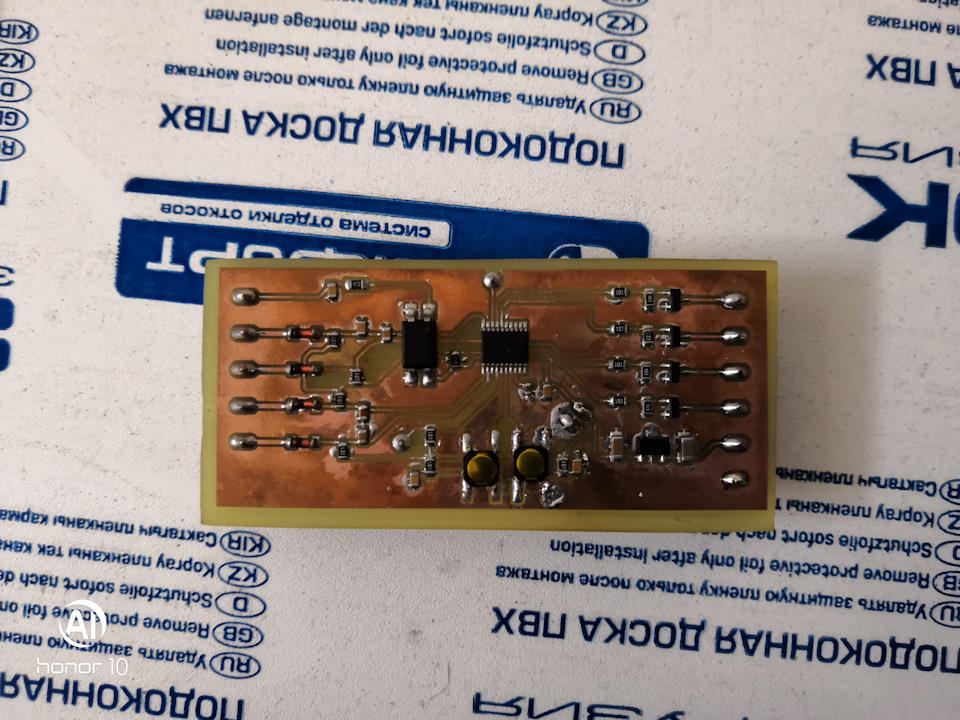

Представляю вашему вниманию универсальный контроллер для подсветки ног авто.
— Стабилизированный выход 12в;
— Плавное включение\выключение подсветки ;
— Автоматическое выключение если дверь долго открыта более 10минут ;
— Регулировка яркости, при открытой двери, и при включенных габаритах ;
— Подсветка на каждой двери работает независимо от других дверей;
— Низкое энергопотребление в режиме ожидания;
— Максимальная нагрузка до 3А;

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Контроллер включает подсветку на пониженной яркости при включении габаритов и на полную яркость при открытии двери. Уровень яркости при включении габаритов можно выставить кнопкой от 0 до 100 % с шагом 5%, выбранный уровень сохраняется в энерго-независимой памяти.
Устройство подключается достаточно просто. Питание нужно подключить к постоянному источнику +12в, для того чтобы подсветка дверей работала без ключа в замке зажигания. Вы подходите к машине открываете дверь, и подсветка плавно загорается, вы закрываете дверь, и она плавно гаснет. 4 выхода подключаются к источникам света. Для того чтобы устройство знало какая дверь открыта нужно подключить 4 концевика дверей. Текущая прошивка поддерживает только концевики подключенные на массу. Схемы подключения концевиков бывают двух видов, с независимым подключением каждого концевика и с параллельным подключением. С независимым подключением всё просто, каждый концевик подключается к входу контроллера. С параллельным подключением немного сложнее нужно в разрыв каждого концевика поставить по диоду, я взял 1N4148, и так каждый концевик подключить к контроллеру.

Алгоритм работы устройства следующий: пока все двери закрыты контроллер находится в режиме сна для экономии заряда аккумулятора, после открытия двери устройство перейдёт в рабочий режим, плавно включится подсветка на открытой двери, если закрыть дверь то плавно выключиться, если не до закрыли дверь то через 10 минут контроллер за снёт
Кнопки на устройстве используется для настройки яркости.
За основу устройства был взят микроконтроллер stm 8.

Источник

Как самостоятельно сделать подсветку ног в машине

Статья подробно знакомит с тем, как монтируется и подключается подсветка ног в автомобиле. Даются разные варианты подключения с пошаговой инструкцией работ, а в завершение предлагается рекомендуемая схема подключения.

Виды включения

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Выбираем светотехнику

Для выполнения подсветки ног в салоне машины своими руками применяют одну из двух разновидностей светотехники:

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Зоны размещения и направление светового потока

Наравне с выбором световой техники для тюнинга, стоит определиться, как именно она будет расположена в салоне. Здесь возможны варианты:

От выбранного способа напрямую зависит длина светодиодной ленты или неонового шнура, которую нужно будет купить.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Чтобы осветительная полоса выполняла прямые функции, а не слепила, её необходимо грамотно разместить и спрятать незадействованные участки. Для этого используют три зоны:

В основном, это зависит от личных пожеланий и конструктивных нюансов машины.

Главное, что нужно учитывать – подсветка должна «смотреть» строго в пол, а не вверх. Многие по ошибке монтируют освещение прямо на напольное покрытие, и со временем свет начинает мешать, слепить глаза. Этот вид тюнинга создан для подсвечивания строго определённого участка.

Выбираем метод подключения

Водители применяют один из трёх основных методов подключения подсветки для ног:

Теперь – детальнее о каждом способе.

К освещению

При таком варианте монтажа тюнинг зоны ног будет включаться каждый раз при открытии дверей, а также в момент включения освещения салона. Сам монтаж проходит по следующему алгоритму:

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Вариант усовершенствования такого метода – установка дополнительного контроллера. За счёт него подсветка будет не тухнуть в один момент, а медленно гаснуть.

К прикуривателю

Другой широко применяемый способ подключения – от автомобильного прикуривателя. Здесь свет будет включаться при открытии дверей. Это – удобный вариант для водителей, которым подсветка во время движения ни к чему. Она задействуется только при посадке и высадке из салона автомобиля.

Нюансы вывода и прокладки кабелей зависят от конкретной модели автомобиля.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

К габаритам

В отличие от предыдущих двух способов, этот подразумевает работу подсветки ног вместе с габаритными огнями. Такой тюнинг будет помогать во время поездки в тёмное время суток. Если постоянная работа подсветки не нужна, систему стоит оборудовать дополнительным выключателем. Принцип подключения прост. Плюсовый вывод светодиодной ленты запитывается к любой из лампочек подсветки – например, в бардачке или на панели приборов. Минус же даётся на кузов или, как вариант, к концевику двери.

При подключении к концевику свет будет включаться, только когда открыта дверь и зажжены габариты.

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Видео: Установка RGB подсветки за 250р на Ладу Калину.

Подготовка инструмента

Для выполнения стандартного, без дополнительных элементов, монтажа и подключения подсветки зоны ног в машине нужен ряд подручных инструментов:

Это – минимальный набор инструментов. Чтобы сделать дополнительные опции подсветки ног в машине, понадобятся:

Установка подсветки

Для начала, нужно установить ленту в выбранные зоны салона, выполняется так:

Как подключить подсветку ног в машине при включении габаритов. Смотреть фото Как подключить подсветку ног в машине при включении габаритов. Смотреть картинку Как подключить подсветку ног в машине при включении габаритов. Картинка про Как подключить подсветку ног в машине при включении габаритов. Фото Как подключить подсветку ног в машине при включении габаритов

Рекомендуемая схема установки

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
