Начитавшись мнений и отзывов Решился на модернизацию, усовершенствование штатной системы зажигания в бесконтактную электронную.
Установка проста и несложна…поэтому на фото незаморачивался.
1. Демонтаж скобы для фетра — смазки кулача распределителя, и сам Прерыватель. Разъединение проводов прерывателя с кондесатором.
кстати сам кондёр оставил, только проводок отвёл в сторону.(фото 4)
2. Очистка кулачка и резбовой основы растворителем от масла-грязи.
3. Установка коммутатора разводка проводки, напайка клемы под резьбовое соединение катушки зажигания на клему «+ Б».
4. Регулировка положения коммутатора типа «зазора» по сигна

лу светодиода.
И всё — у меня сходу завёлся мотор на метане.

Заметки:
Провод питания сонара для 2х ампер тонковат.
Коммутатор не герметичен, думаю со временем ИК-датчики забьёт грязью.

ВПЕЧАТЛЕНИЕ первое:
Мотор завёлся сходу * хорошо.
Работа движка осталась прежней * плохо.
Угол опережения зажигания остался прежним * здорово

Выводы первые:
1. Ивсётаки свечи придётся пробовать новые;
2. За отсутствием положительных изменений — моя машина стала чуть менее надёжной с внедрением электронного элемента взамен механическому.

Источник

[Установка] Оригинальные сонары

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Всем доброго времени суток!

Прочитав запись в бортжурнале Сергея shuhramm об установке оригинальных сонаров (www.drive2.ru/l/4260046/), решил, что надо делать так же!

В свое время сам ставил комплект универсальных сонаров, но универсальные они и есть универсальные — на панели приборов маячил дисплей, явно нарушая гармонию )))) Хотя отрабатывали они свою стоимость на все 100%.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Не спеша собирал комплект оригинальных сонаров:

1. Блок управления сонарами на дорестайл, номер 89340-44040 (с рестайла не подойдет!)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

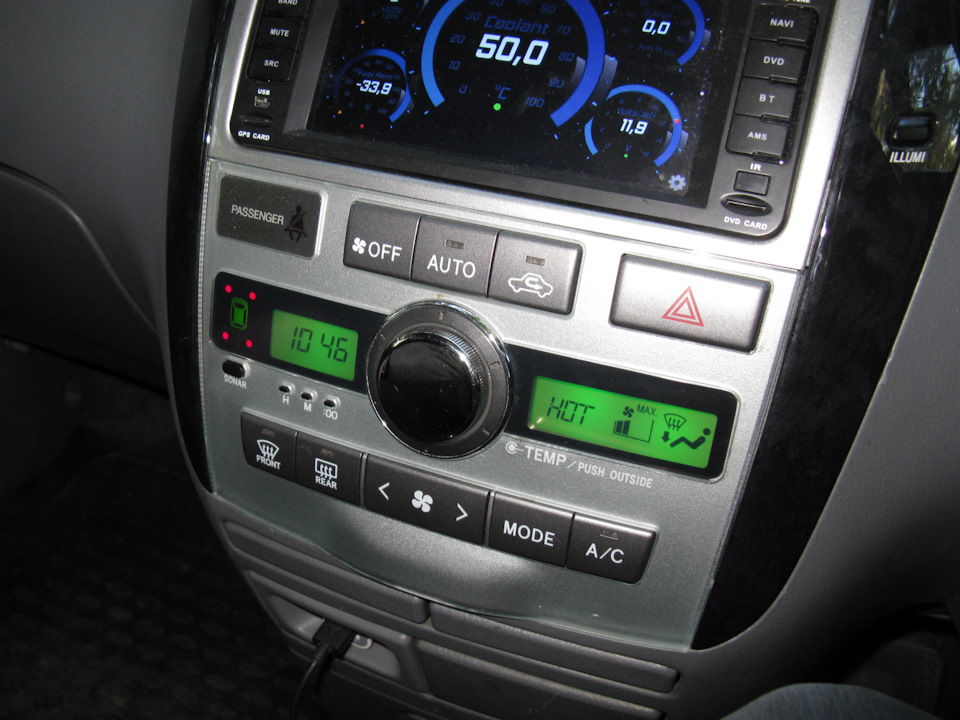

2. Блок климат-контроля с кнопкой SONAR (сразу искал с рестайла, хотя есть одна тонкость, но о ней позже)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

3. Комплект сонаров с проводкой с переднего бампера.

4. Комплект сонаров с проводкой с заднего бампера.

Главная прелесть в том, что вся остальная проводка уже заложена в машине, даже если сонары не были установлены на заводе. Поэтому установка в принципе не представляет ничего сложного.

Во-первых, ставил блок управления сонарами на место. Для это снимаем бардачок у правой коленки водителя и находим нужный разъем. Мне блок достался без кронштейна крепления, поэтому буду крепить его к косе под рулевой колонке. А вообще на корпусе есть для него специально отведенное место.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Для установки самих датчиков снимаем бампера. С внутренней стороны места установки датчиков отмечены.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

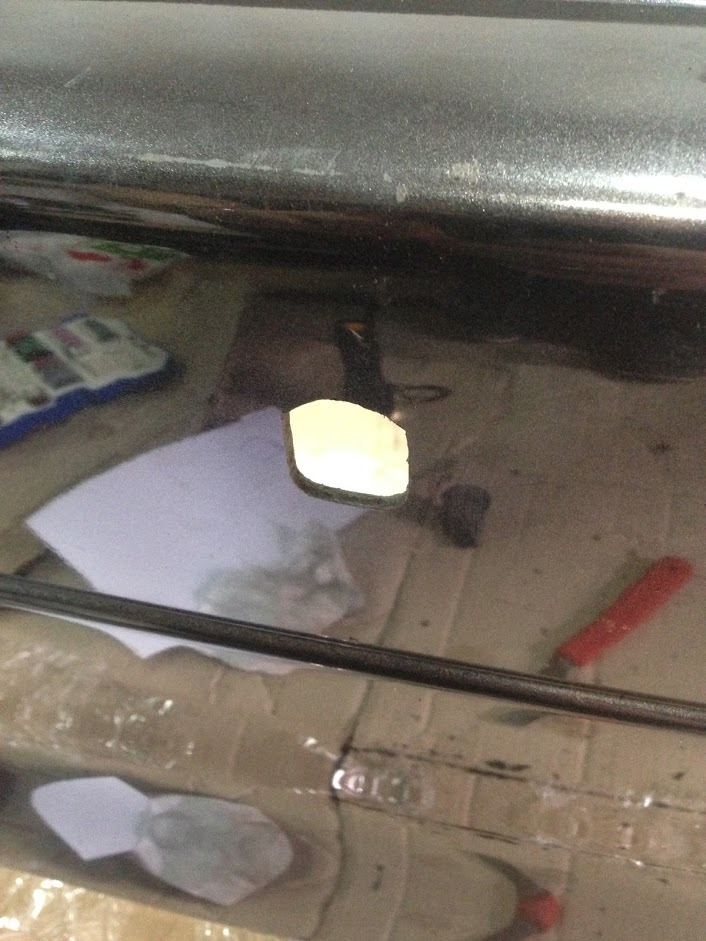

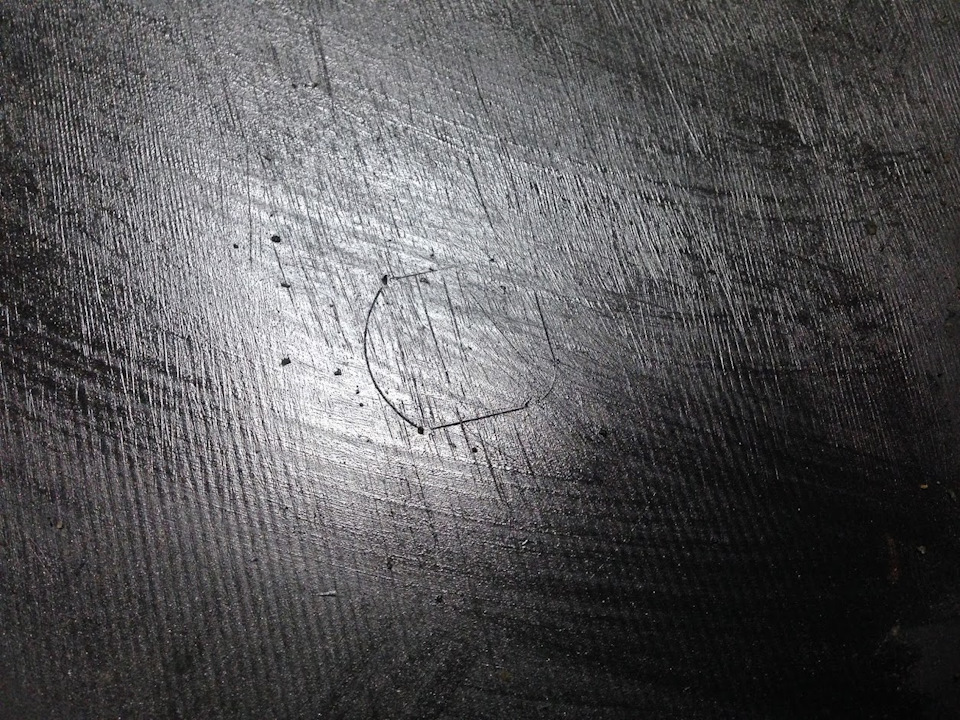

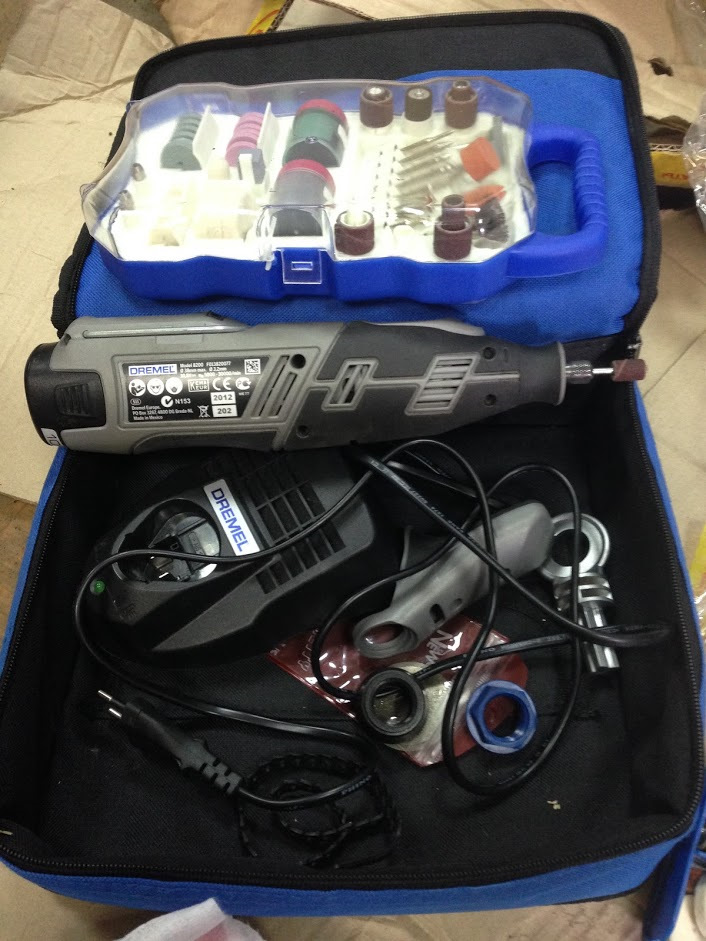

Для проделывания отверстий в бампере очень удобен Dremel.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

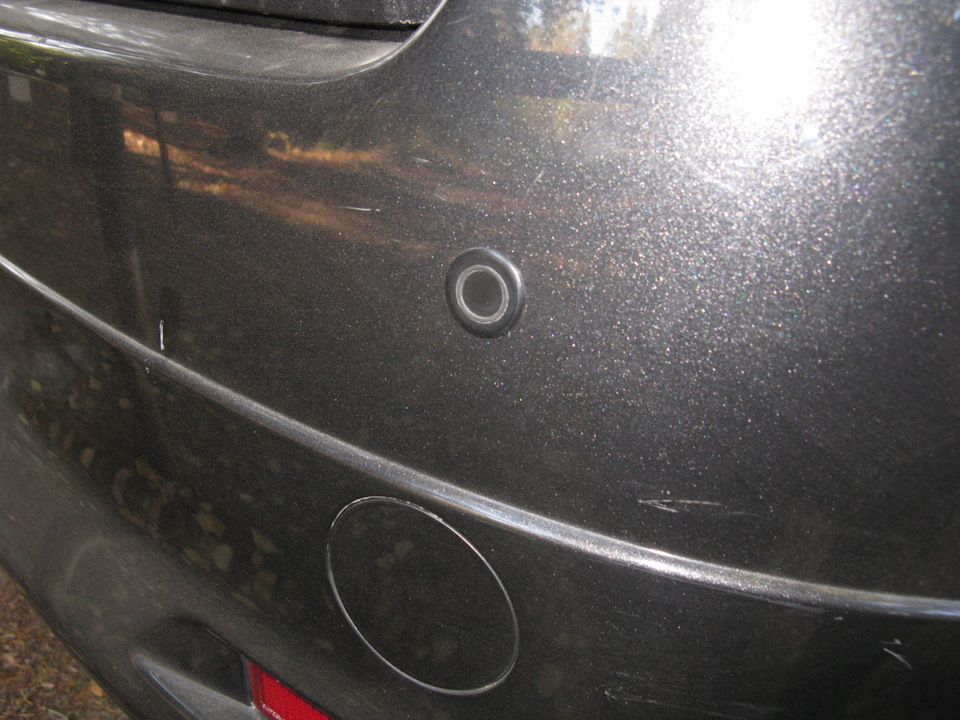

Я сначала тонким сверлом высверливал отверстие, потом аккуратно насадкой с наждачкой доводил до границ, отмеченных на бампере. Вставляем датчики. Ободок вокруг датчиков очень хрупкий — поэтому часто они обломаны. На одном датчике я сам его обломал, пока вставлял датчик на свое место.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

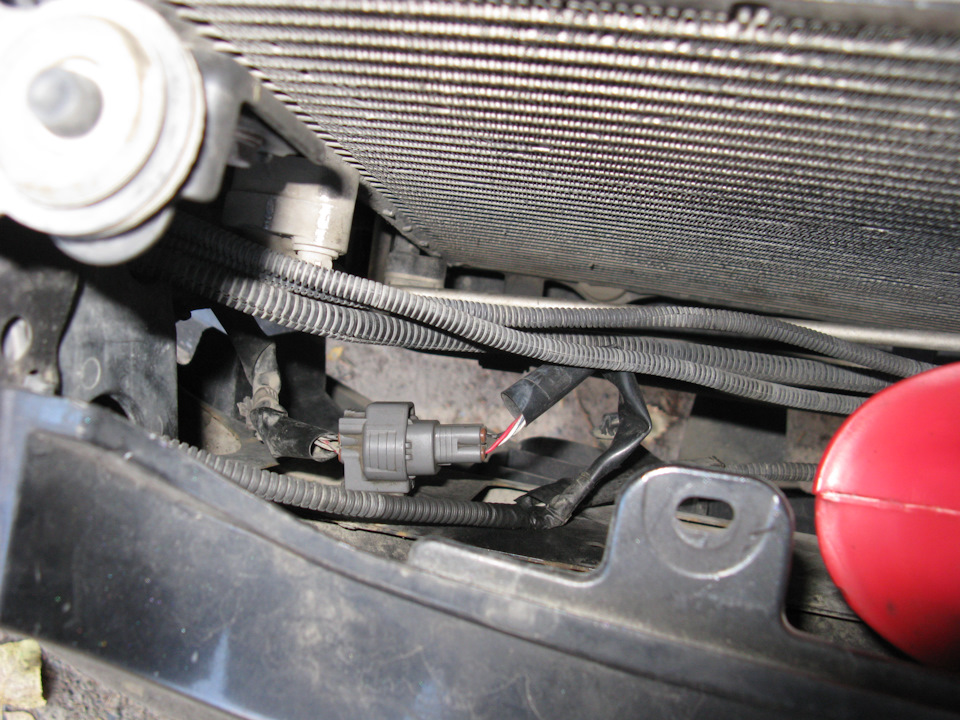

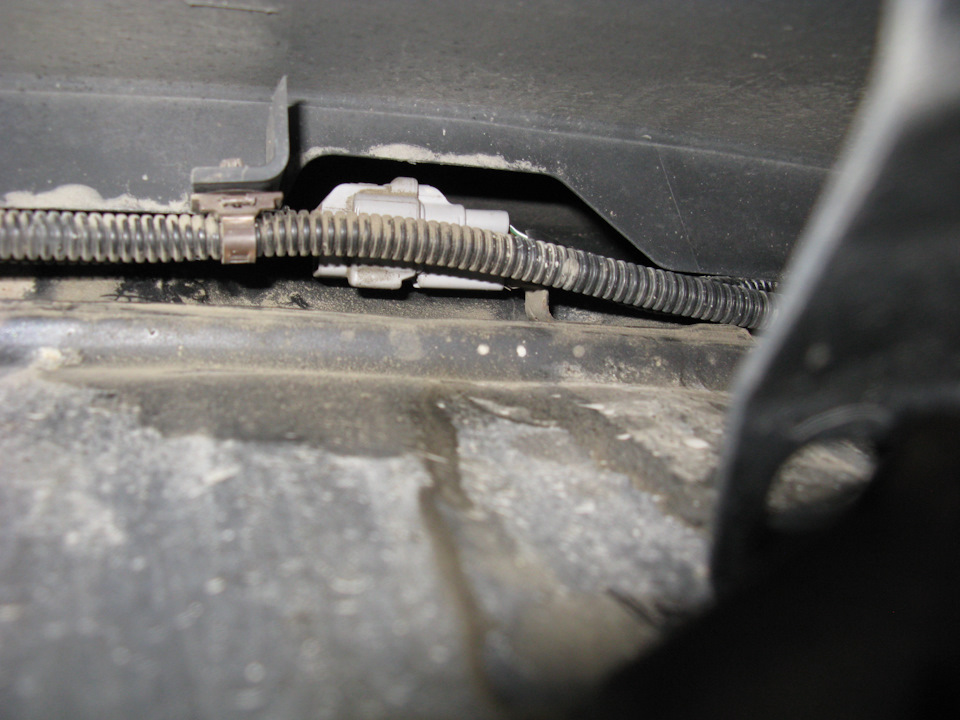

Подключаем сонары к штатным фишкам — сзади всего один разъем (не ошибешься). Спереди — разъем слева перед радиатором (если стоять лицом к моторному отсеку).

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Собственно и все. Включаем проверяем — все работает.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

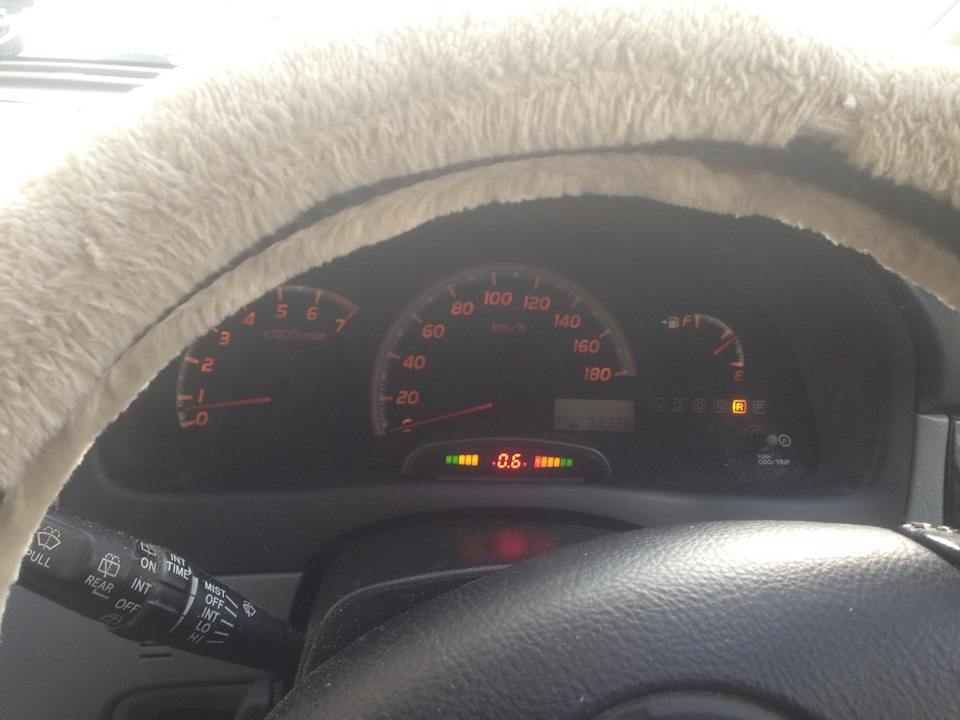

Но есть один нюанс, с которым я пока не разобрался. При срабатывании заднего центрального сонара отсутствует звуковая индикация, хотя должна быть. Боковые работают нормально — есть и звук и индикация на панели климат-контроля. Есть предположение, что это связано с рестайловой панелью климат-контроля (так как на рестайле центрального заднего сонара нет). На днях постараюсь это проверить — надо раздобыть дорестайловый блок климата с кнопкой сонаров.

Теперь все по фен-шую ))) Всем удачи на дорогах!

Источник

Установка «Сонар ИК». (кому интересно и кто не в курсе что это)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Ну начал я не с самой установки сонарика. сперва занялся мелочёвкой. поставил форсунки омывайки 08. потом посмотрел на свой мотор, решился таки слегка его подновить. натыкал всяких пробок в цвет растяжки))))

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

затем занялся самой установкой примочки) итак: ставим бегунок на 4-й цилиндр. (рожей раздатчика на первый цилиндр) свободный ход ротора помечаем на крышке клапанов) мелом, фломастером, кровью) кто чем может)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

затем выкидываем эту заразу из движка и зажимаем за вал в тисы)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

затем начинаем расчленёнку))))

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

и ЭТО))))
перед установкой соника, трамблёр должен находиться примерно вот в таком состоянии)))

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

как то примерно где то так)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

затем прикручиваем короткий провод сонара на место клеммы контакта, а длинный провод пропихиваем через дырку в корпусе трамблёра)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

длинный провод запихиваем в дырку под тягой опережения) и вытаскиваем так, что бы ни один проводок не задевал за движущиеся части)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

в идеале это должно так выглядеть) потом чёрный провод с сонара приматываем изолентой к корпусу, что бы какой нить слесарь не оборвал его не дай боже)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

дохлую клемму их комплекта поставки, я заменил на свою. более мощную)

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

сонара прикручиваем к клемме «Б+», а второй провод оставшийся от контакта на клемму «+»)))) соответственно воткнув трамблёр по меткам на крышке клапанов) т.е. по сути выставляем зажигание по 4-му цилиндру) всё втыкаем, собираем, затягиваем трамблёр, затем выставляем зазор)))

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

примерно так. выставляем зазор так, что бы диод при свободном ходе бегунка менялся с зелёного на красный. если он меняется регулярно, то зазор правильный)))) если диод меняется в режиме «зелёный-красный», то искровой зазор выставлен) собираем всё остальное чего снимали и ловим зажигание по 4-му цилиндру как в книжке написано) немножко вытягиваем подсос. совсем чучуть, и как только схватит, то начинайте крутить трамблёр) по достижении максимального рёва, убираем подсос, затягиваем трамблёр и слушаем своё любимое дрыгло с халявной безконтакткой)))) спасибо за внимание)
пы.сы. участником эксперимента была Мозерати))))
пы.пы.сы. воткнул омывайку ништяковую))))

Источник

Установка Сонар-ИК на классику.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Всем привет:)
Сегодня я опишу опыт установки БСЗ Сонар-ИК на свою машину.
Давно натыкался в интернете на эту вещицу и все не мог решиться на покупку. Отзывы в интернете довольно противоречивы, все твердят о сборной БСЗ, с заменой трамблера катушки и т.д. Собственно по узнавал в магазинах и понял что мне это не по карману, слишком дорого у нас.
К тому же изучив данную тему понял что при отказе хоть одного элемента, а они достатоточно дорогие, до дома скорее всего уже не доберешься. Но это на мой взгляд все недостатки БСЗ. На самом деле я реально не могу себе его позволить, я ж студент
Что же, решено было попробовать этот СОНАР-ик и посмотреть что получится и вас если что предупредить. Ведь он вроде как, не плохая альтернатива БСЗ. По сути его отличие лишь в том что сила тока катушки зажигания, так как она остается прежней остается как и у КСЗ, в отличие от катушки от переднеприводного семейства ВАЗов. В Сонаре есть оптический датчик который размыкает и замыкает ключ подобно контактам прерывателя. Роль окошек на трамблере БСЗ выполняет сам кулачек тем самым перекрывая и открывая датчики которые находятся противоположно друг другу. В нем есть коммутатор который по идее должен выравнивать и стабилизировать искру. И все это легко умещается внутри трамблера и стоит 400-500-600 рублей. Ладно, на самом деле, я прекрасно понимаю все преимущества БСЗ над данным девайсом:)

Но все же часто в интернете СОНАР-ик называют бюджетной альтернативой БСЗ. Если подумать недостатком стандартной системы КСЗ является подвержение контактов прерывателя износу и пригоранию. В остальном отказывать она может даже реже чем БСЗ ведь чем проще тем надежней. Что же, ставя СОНАР мы как бы автоматически избавляемся от проблемы контактов выставляем как нам надо зажигание и катаемся не думая о том что внутри распределителя зажигания. Все бы это было так будь ОН 100%надежным сам по себе. А так лично у меня после установки вместо положенного спокойствия, рука сама положила в багажник запасной трамблер.Ну а вдруг. По идее достоинством СОНАРА является так же быстрый переход в случае необходимости обратно на контактную группу ведь при установке, кроме 1 дополнительного провода на катушку зажигания, мы ничего не меняем. Но судя по установке я понял что сделать это особо быстро не получится, нужно время, а иногда его может и не быть.В любом случае распределитель потом можно собрать обратно и дома. Мы ничего не теряем кроме цены СОНАРА.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Приехал и снял трамблер, в теории можно не снимать но мне так удобнее. Отметил куда смотрит бегунок, отметка опережения давно уже сделана зубилом:) Что же.
Откручиваем бегунок для удобства.
Откручиваем провод идущий на изолированную клемму внутри распределителя.
Откручиваем болты крепления контактов прерывателя и вытягиваем их.
Отжимаем крепление войлока смазывающего кулачек и на сухо все вытираем внутри. Это исключит замасливание датчиков.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто


Ставим корпус и бегунок трамблера по меткам и дальше преступаем к подключению проводов.
Проводок который мы пропустили через нижнее отверстие(длинный) подключаем к катушке зажигания к клемме Б+(левая).
Провод который прикручивали внутри распределителя, будет соединен стандартным с оставшейся клеммой на катушке. Т.е. по сути подключаем мы только длинный провод, остальное оставляем как есть.
У себя я оба провода сделал на соединительных клеммах, опять же для быстрой замены трамблера в случае чего.

Теперь остается только регулировка нашего девайса.
Я как только все собрал накинул крышку на трамблер и машина завелась и работала довольно ровно и хорошо.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Ну с легкой душей что все работает стал читать как правильно регулировать СОНАР. Регулировка производится с помощью светодиода рядом с местом где выходят провода.

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Скоро возможно закажу ВВпровода от Наиля Порошина, с нулем в сопротивлении и которые не дубеют на морозе, кто не знает что за дядька ссылка ниже:

Так же снова перестал меня устраивать карбюратор, в поисках СОЛЕКСа.

Еще должны придти наклейки с символикой Drive2.ru чего я очень жду:)

Всем пока:) Если есть мысли, замечания и предложения пишите, обсудим;)

Источник

Установка передних сонаров (датчики парковки) Часть I

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Как подключить сонары на авто. Смотреть фото Как подключить сонары на авто. Смотреть картинку Как подключить сонары на авто. Картинка про Как подключить сонары на авто. Фото Как подключить сонары на авто

Привет. Всем. Наконец то дошли руки начать разбираться с установкой штатных передних сонаров, которые я прикупил еще месяц назад. Если кто то обладает какой либо инфой то прошу помощи в установке! буду очень благодарен!

Думали с 4nton-5ergeevich что за один вечер управимся! Ага не тут то было.
В связи с этим придется растянуть установку на несколько частей.

+ полный кит установки передних сонаров
+ сами сонары 3 шт

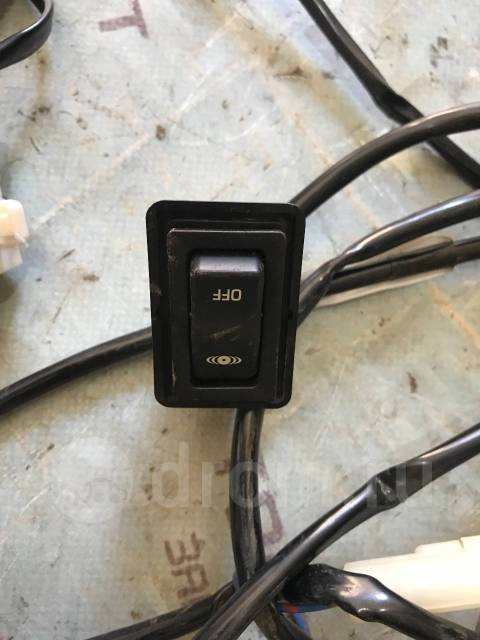

+ естественно кнопка и блоки управления на месте.

С чего мы начали. Мы сняли поворотник у левого крыла и аккумулятор. Именно в этом месте находится штекер для установки сонаров. Как и предполагалось по количеству и расположению пинов полностью совпадает со штекером сонаров. Все воткнулось.

С подкапоткой все ясно. Кстати кто то говорит что этот штекер на бачок омывателя но как оказалось это совсем не так. Как пишут на известных форумах этот штекер используется и для сонаров и еще для других опций.

Ну а дальше мы полезли в салон. Сонары были сняты с 100 кузова и как говорят продавцы штекер втыкается слева под бардачком. Мы сняли весь пластик. У действительно обнаружили два пустых гнезда но ни один штекер туда не воткнулся. Хотя с улицы идет проводка? так где же нужный пин?

Далее мы перебрались на сторону водителя. Там нашли пустой разъем и на удивление он воткнулся в наш штекер, поставили массу, поставили акум, подцепили сонары. Ничего не работает, питания нет. Обнаружили что наш разъем с 3 мя проводами а тот с 4 мя.

Куда он тогда идет? может кто то знает? короче пока зависли над этим.

На разборке я забрал все что касалось сонаров. Все провода и блоки которые были
