Как подключить стробоскопы на машину через кнопку

Дневные ходовые огни + стробоскоп «не как у всех»: сдвоенные модули с управлением кнопками с передней панели [часть 1]

Давно пора было сделать себе ДХО, но из-за предстоящего тотального кузовного ремонта ставить их не было смысла.

Пока машина была на покраске, у меня была масса времени всё почитать, посмотреть и придумать че бы такого сделать не как у всех, да чтоб недорого.

Посмотрев предлагаемый на рынке самый дешевый вариант ДХО «eagle eye» с режимом стробоскопа, а затем увидев его в жизни днем на машине скорой помощи, я был в очередной раз опечален: не то пальто. В видеозаписях они выглядят круто и ярко, а в жизни не очень. Слишком маленькие и не сказать чтобы ярко светят днем. Речь идет вот о таких ДХО

Концепция моей системы была выбрана следующая:

1) Сдвоенные 8-диодные блоки-полоски, т.к. одна пара смотрятся слишком уж дешево, уныло и обыденно;
2) ДХО должны иметь управление режимами работы обычным большими кнопками, расположенными на передней панели;
3) По-возможности минимальный бюджет всего проекта;
4) Все подключения должны быть выполнены на винтовых клеммниках;
5) По возможности максимально выполнить требования технического регламента к ДХО, в т.ч. попытаться реализовать автоматическое отключение ДХО при включении фар (с сохранением возможности поморгать совместно с фарами).

— Комплект ДХО Eagle-Eye.

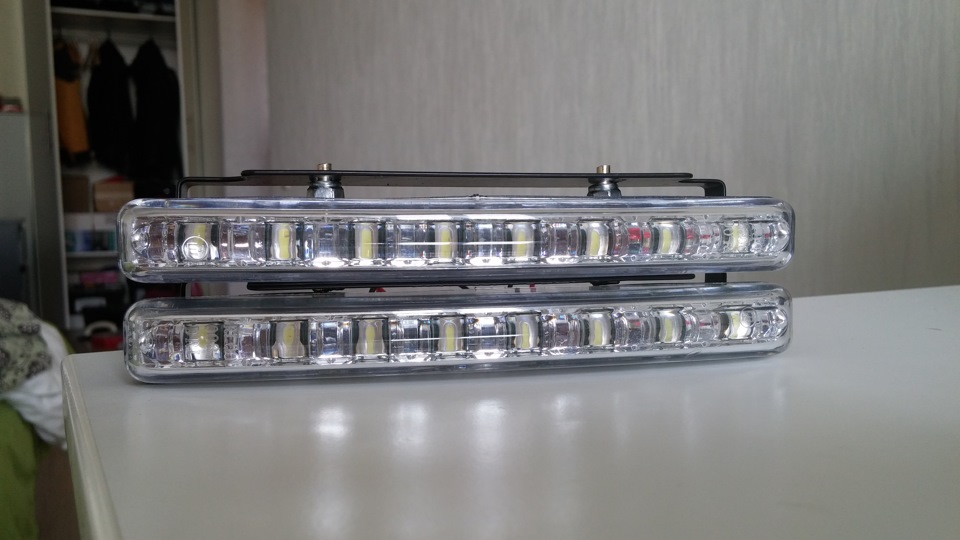

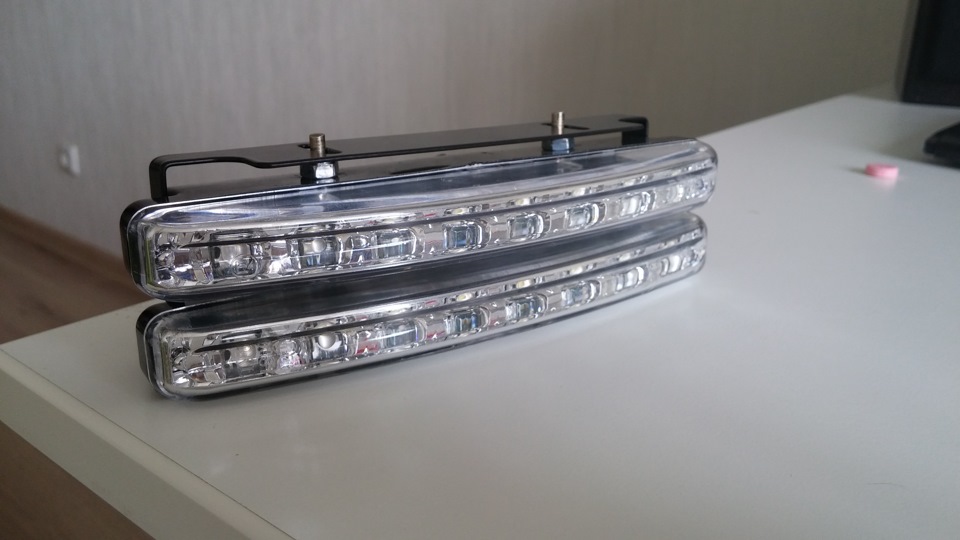

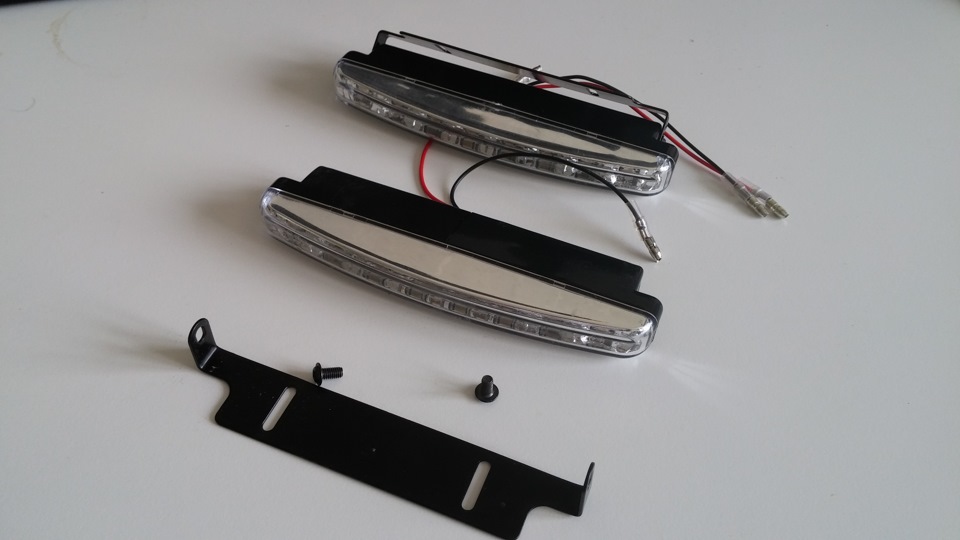

— Две пары 8-диодных рефлекторных блочных ДХО.
— Провода, кнопки, пятиконтактные реле с колодками, термоусадка, изолента, разрезная гофра, хомутики, колбы для предохранителей, клеммы, клеммных колодки… Далеко не копеечные «мелочи»: затрат на эти «мелочи» и материалы вышло почти столько же, как на сами блоки ДХО с контроллером.
— Акустический кабель 2х0.5 в силиконовой изоляции в качестве кабеля питания: хорошо гнется, легко и быстро зачищается, приятно работать с ним в общем, а главное цена ни о чем: 7 р./метр в рознице.

Модули будут скреплены между собой мебельными уголками.

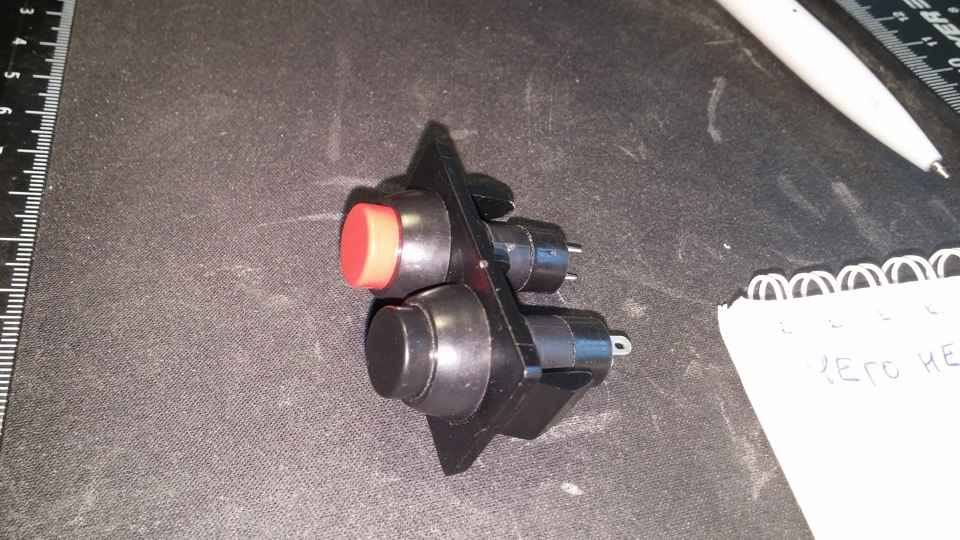

Делаем в заглушке на панели под правую руку две обычных больших кнопки (без фиксации), которые будут подключены к кнопкам разобранного пульта дистанционного управления. Одна будет активировать и перебирать разные режимы стробоскопа, вторая — возвращать ДХО в режим постоянного свечения.

Кнопки эти будут подключатся вместо кнопок брелка. Увы, к нему придется периодически лазить под панель менять батарейки, но что поделать — это плата за дешевизну исходного устройства.

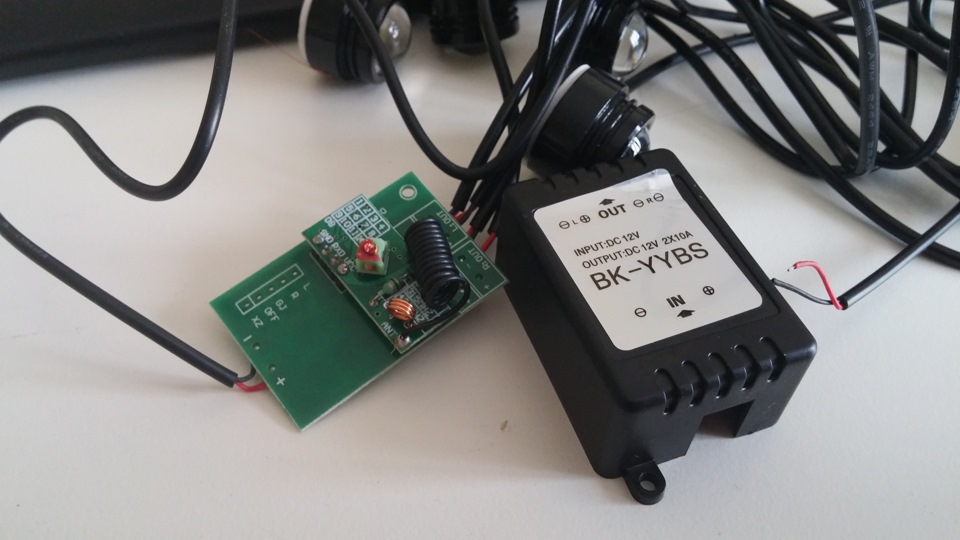

Итак, контроллер BK-YYBS. Я так и не дождался посылки с отдельным контроллером, и откусил точечные светодиоды от уже имевшегося на руках обычного комплекта eagle-eye.

Немного об алгоритмах и принципах работы контроллера BK-YYBS:

1) Кнопка D перебирает режимы(«pattern» — узор) мигания каналов. Всего их три, перечислены по порядку активации:

— плавное затухание и возврат к 100% значению свечения (без пауз по синусоиде) обоих каналов;
— почти синхронное аритмичное мигание с изменяемой частотой и изменяемым в небольших пределах смещением между двумя каналами ;
— восемь вспышек одним каналом, затем восемь вспышек вторым каналом;

Эти три режима перебираются даже когда свечение было отключено кнопкой «B». То есть если например была нажата последовательность DCBDB — огни включатся уже в следующем режиме после того, в котором они были «загашены»!

2) Кнопка С активирует режим непрерывного свечения;
3) Кнопка A активирует демо-режим: три режима повторяются циклически;
4) Кнопка B включает и выключает свечение, независимо от выбранного режима работы, включить обратно можно только ей же;

5) Пока на контроллер подается питание, последний выбранный режим работы запоминается.
При отключении питания контроллера и следующем его включении активируется режим постоянного свечения, даже в том случае, если перед отключением питания контроллера свечение было отключено кнопкой «B».

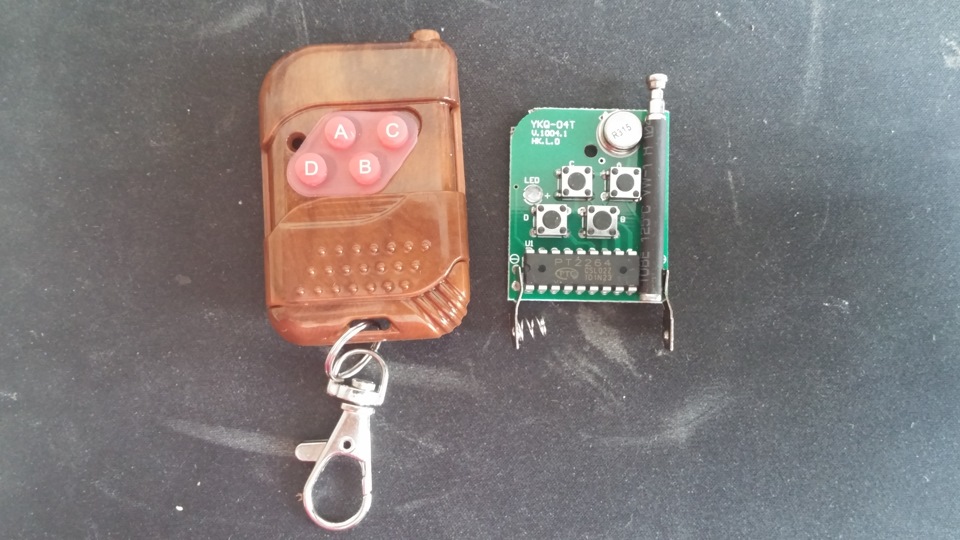

6) Брелки разных комплектов совместимы между собой. Можно купить два комплекта, один брелок спрятать под панель, выведя из него провода на кнопки на панели. А брелок от второго комплекта держать неразобранным в качестве резерва.

Таким образом, устройство идеально подходит для нашей задачи. При каждом новом запуске двигателя (или повороте ключа из LOCK в АСС) огни будет в режиме обычного свечения. Если надо поморгать — жмем D, выбирая режим. Когда надо вернутся в постоянное свечение — нажимаем «С». По сути, из имеющихся четырех кнопок реально нужны только две. Как раз только под две у меня и есть место на передней панели…

Обрадовавшись результатам экспериментов, я в хорошем настроении на целый вечер крепко залип с паяльником (вернее с двумя паяльниками): три часа пролетели как одна минута.

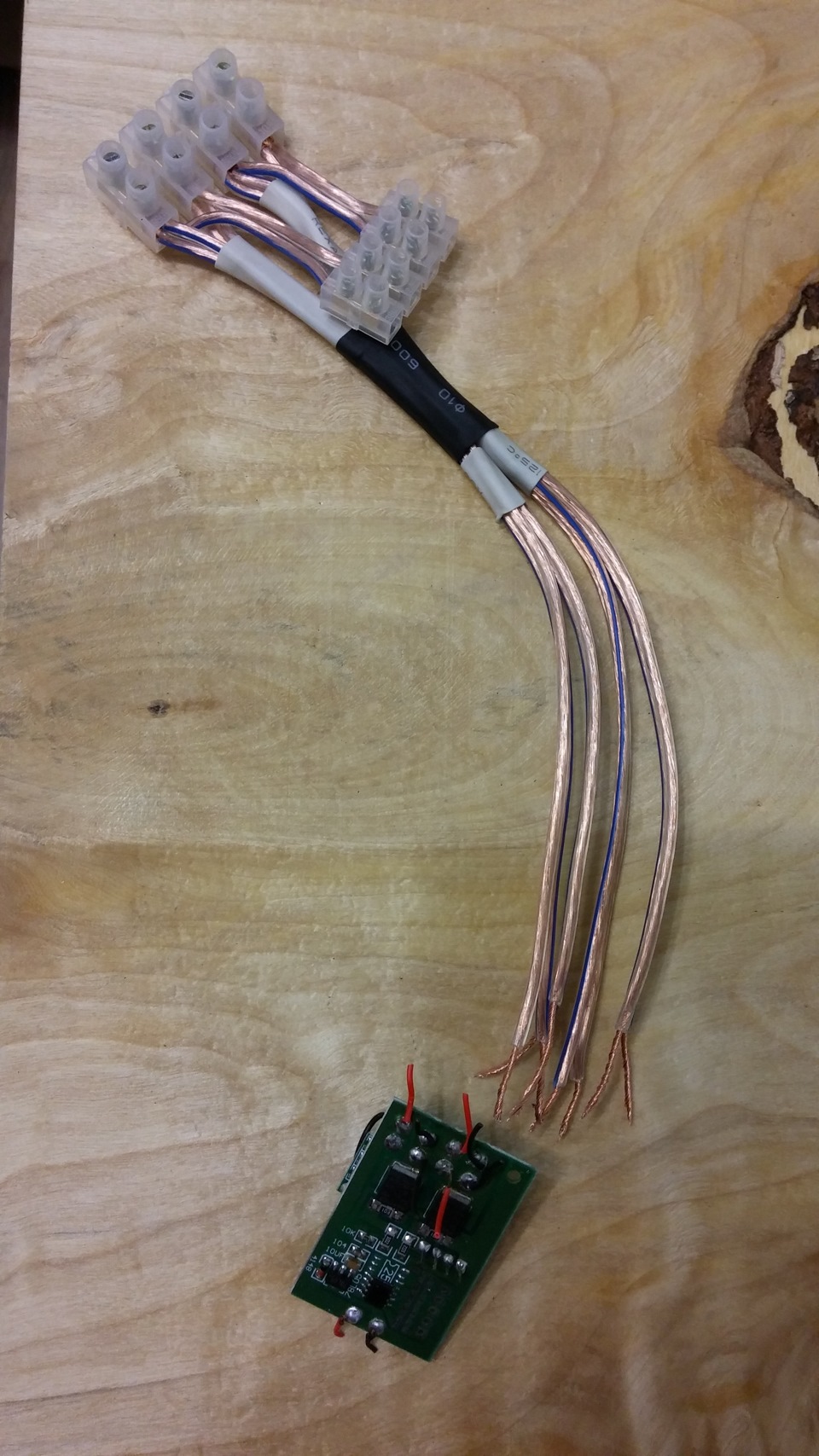

В результате родился вот такой брутальный франкенштейн, с толстой и гибкой проводкой, к которой можно цеплять по-человечески через клеммники питание и нагрузку, а также два светодиода-индикатора, которые выводятся на панель — чтобы случайно не прилететь в объятия ДПС с включенными стробами.

Тестовый запуск состоялся на одной паре ДХО и с управлением с брелка. Всё работает, ттт.

Какие результаты мы имеем в первой части проекта:
— Готовый модуль контроллера с человеческой проводкой с клеммниками;
— Сдвоенные модули 8-диодных ДХО

Следующий этап — сделать выводы от пульта ДУ, чтобы подключить к ним большие кнопки на передней панели, но об этом в следующей части.

Когда пульт ДУ обзаведется припаянными к нему большими кнопками, не потеряв работоспособности, останется нудная тривиальщина: монтаж блоков на бампере, прокладка проводки в салон, размещение светодиодов-индикаторов на панели, подключение всего этого через пятиконтактное реле и т.п.

Источник

Стробоскопы своими руками

Вот-така должна быть начинка в не оригинальном реле 494.3787. В этих реле нужно выпаять резистор обведенный желтым цветом и вместо него вывести провода для переменного резистора на 200 кОм, а так же выпаять конденсатор обведенный красным цветом и впаять новый на 330–1000 мФ.

( andRiU применял у себя переменные резисторы на 20 кОм — у меня с такими-схема не заработала, поэтому применил на 200 кОм).
Вот-так выглядит начинка оригинального реле 494.3787, но ни оно, ни любые аналогичные четырехконтактные реле не подходят, схема работает только на не оригинальных реле.

После того как заменили конденсатор и резистор, тоже самое нужно проделать со вторым реле.

Дальше нам понадобится 3 шт обычных пятиконтактных реле 90.3747. Теперь соединяем все реле согласно схемы

Переменные резисторы позволяют:
R1–регулировать скорость переключения между левым и правым светодиодами;
R2–регулировать скорость самих вспышек.
Резистор который выпаиваем имеет два контакта, а у переменного-три контакта. В переменном резисторе нам понадобится центральный контакт и любой крайний.
Теперь несколько фоток в собранном виде.

andRiU у себя использовал схему на три реле, но у меня при таком подключении не хватало нагрузки для светодиодов.

Я заменил светодиоды на обычные лампочки–и все заработало. Конечно можно было перед светодиодами, между «+» и «-» поставить резисторы или те же обычные лампочки, но есть НО, лампочки накаливания в режиме стробоскопов долго не протянут. Пробовал ставить и резистор на 5 Ом (5 Вт)-такой мощности оказалось мало- он очень грелся, ну прям очень, так, что в руке не удержать.

Запчасти

KIA Ceed 2012, двигатель бензиновый 1.6 л., 130 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 21

можноли их использовать как дхо

Можно использовать как ДХО. Для этого там две кнопки одна отвечает за ДХО, вторая за стробоскопы. Резисторы переменные с крутилками должны быть от 20 до 200 кОм (это зависит от используемых компонентов в самих реле). Нужно пробовать у кого то работает с резистором в 20 кОм, у ко то с 200 кОм.

Добрый день скажите пожалуста какой резистор надо братьи где я не на ты с электроникой

У меня заработала именно схема с 3-мя пятиконтактными и 2-мя четырехконтактными реле

Пожалуйста, но только реле должны быть неоригинальные, с оригинальными-не работает.

А какие не оригинальные?

В бортжурнале подробно описал и фотки прикрепил начинок реле: неоригинальных и оригинальных. В оригинальных другая начинка, я не знаю, что там нужно выпаивать.

У меня заработала именно схема с 3-мя пятиконтактными и 2-мя четырехконтактными реле

Доброе время суток!а схему можно с 3-мя пятиконтактными и 2-мя четырехконтактными реле

Все дело в начинках реле. Там нужно выпаивать совсемь другие элементы. Данная схема (проверенно) работает только от неоригинальных реле, потому, что в оригинальных начинка другая.

Так какие рэле необходимы?

Как у меня, я же все подробно расписал и поыоткал

в курсе? ч. 4 ст. 12.5 КоАП РФ управление транспортным средством, на котором без соответствующего разрешения установлены устройства для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), влечет лишение права управления транспортными средствами на срок от одного года до полутора лет с конфискацией указанных устройств. Согласно ч. 5 ст. 12.5. КоАП РФ использование при движении транспортного средства устройств для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), установленных без соответствующего разрешения, влечет лишение права управления транспортными средствами на срок от полутора до двух лет с конфискацией указанных устройств.

Да, спасибо. У нас такие же законы. Во первых они не установлены на транспортное средство, а во вторых, даже если и займут свое место, то никто не собирается с постоянно включенными стробоскопами ездить. Так, увидел запись, у человека получилось такое сотворить, вот и решил проверить смогу ли я.

ох не обратил внимания откуда пишет автор)да дпсникам или даишникам дай только повод, докопаются тем более по такому пункту, наши иной раз даже лютуют если ставишь модуль GS-100A LED для стоп сигнала который мерцает пытаются приписать эту статью

огонь! что за треки?

красные

белые

Источник
