Как подключить светодиоды на авто чтобы не перегорели
Как сделать так, чтобы не перегорали светодиоды
Лазил по форумам увидел у человека проблему с перегоревшими светодиодными лампочками подсветки панели. Хочу поделиться нехитрой доработкой которая продлит срок службы светодиодов и защитит их от повышенного напряжения.

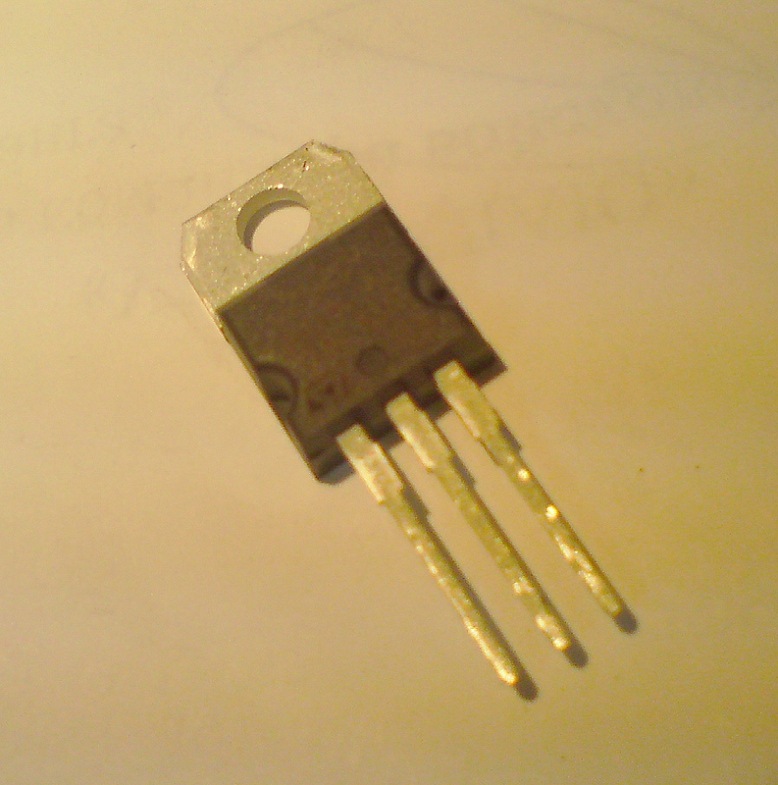

Есть в магазинах радио деталей вот такая штука:
по научному стабилизатор напряжения, в народе «КРЕНка» (Российские аналоги этой детали называться КРЕН)
Основная работа это детали выдавать определенное напряжение не зависимо от скачков входного. Бывает их великое множество, они разнятся по выходному напряжению, по рабочему току и т.д.
Подключается это дело так:
Саму кренку можно прикрутить к корпусу автомобиль для охлаждения.
Теперь внимательно данная схема для стабилизаторов которые работают по плюсу и корпус у них минус.
Перед тем как ставить убедитесь (маркировку в гугол) что она выдает +12, и ее корпус —
В противном случае придется ее прятать в диэлектрик, но не советую себе ломать голову.
Про ее ток могу сказать следующее я из них за пиво парням делал преобразователи 24/12 под магнитофоны на всякие грузовики и автобусы. Преобразователь состоял из крнеки, алюминиевого радиатора, термопасты и пары смд конденсаторов которые были напаянные прям на ножки в качестве фильтра. Ходили они от года до бесконечности.
Заранее хочу попросить прощения у владельца фотографий нашел на каком то форуме самому рисовать было лень.
Продлеваем жизнь светодиодам!
Продлеваем жизнь светодиодным ходовым огням.
Как известно, светодиодное оборудование для сети автомобиля рассчитано на напряжение 12В. При работе авто от генератора в бортовой сети напряжение поднимается до 14,5В. И все мы видели как на авто начинают моргать или вовсе перегорают светодиоды, будь то ходовые огни или салонное освещение.
Существует несколько способов устранения данной проблемы. Первое и на мой взгляд самое простое – это подключение светодиодов через стабилизаторы напряжения.
Стабилизатор ставиться в цепь между источником и потребителем. Стабилизатор сглаживает входное напряжение и на выходе мы имеем
12В. Существует несколько вариантов стабилизаторов, они отличаются только характеристиками.
Мной были выбраны стабилизаторы KIA 7812А.
Мне были принесены дневные ходовые огни, на примере которых я покажу, как правильно инсталлировать стабилизаторы.
1. Разбираем корпус фонарей.
2. Смотрим схему подключения.
3. Впаиваем стабилизатор согласно схеме подключения.
4. Проклеиваем контакты стабилизатора и провода к нему жидким клеем, для герметичности и прочности. Корпус стабилизаторов является радиатором и нежелательно его заливать или заклеивать, так как при работе он может нагреваться.
5. Собираем корпус фонарей и проклеиваем негерметичные места силиконом.
Если Вам понравилась статья, жмите МНЕ НРАВИТЬЯ тогда больше людей узнают данный способ!
Подключение светодиодов в автомобиле
Привет всем читателям моего БЖ!
Многие у меня спрашивают про подключение светодиодов в ботовую сеть автомобиля, про подключение бегущих повротников и прочее… Решил написать этот пост, ибо надоело все это рассказывать в личке.
1) Чем питается светодиод? Током? Напряжением?
Многие ошибочно думают, что светодиоды питаются напряжением. Они ошибаются. Видя в описании светодиода, например, «20 мА, 3.4 В» люди думают, что светодиод работает от 3.4 Вольт.
Давайте разберемся. Светодиод питается током (из примера выше — 20 мА). Если он получит свой ток, то на нём потеряется 3.4 Вольта. Т.е.: подаем на светодиод 12 вольтр, ток 20 миллиампер, после светодиода напряжение будет уже 12-3.4=8.6 вольт. Проясняется картинка?))) Если подключим ещё один светодиод — 8.6-3.4=5.2 Вольт. Ага) Ещё один? Легко! 5.2-3.4=1.8 вольт. Ещё один? А вот хрен! А куда девать эти 1.8 вольт? Кто помнит школьный курс физики, то напряжение будет рассеиваться в виде тепла на резисторе (это я уже своими словами написал).
Чем же стабилизировать ток и напряжение для светодиода?
а) Линейные стабилизаторы напряжения.
К таковым относятся всякие 78L05, 78L12 и прочие (в том числе и отечественные аналоги — КРЕНки). Очевидный минус — чтобы получить 12 вольт нужно как минимум на 1.5 вольта больше подать. Подали меньше — меньше получили. А если из 14.5 вольт надо получить 5? Вроде и должны получить, но куда девать остальные вольты? Правильно — превращать в тепло. А если и за стабилизатором много чего подключено, то получится не плохой такой утюг.
б) Всеми любимая LM317
По сути — тоже самое. Но можно настраивать под свои хотели обвязкой в виде резисторов. А опять таки, куда излишкам напряжения деваться? Превращаться в тепло. Попробуйте подать на LM’ку без радиатора 12 вольт, а на выходе получить 3. Врядли вы продержите на ней палец более 5 секунд…
в) стабилизаторы тока. PT4115
В наше время много где встречается это драйвер (да, именно это микросхема называется драйвером). Какая у него суть: в зависимости от резисторов в его обвязке он стабилизирует ток. По даташиту посчитали, поставили — получили что хотим. Надо ток 300 мА — ставим резюк, катушку, все остальное, — получаем на выходе ток 300 мА. Подали 12 вольт — остальное, не нужное светодиоду, рассеялось в виде тепла. Круто? Не особо, но уже интереснее. В принципе, запитывал светодиод от 14 вольт, когда на нём падение напряжения 3 вольта, драйвер был холодный. Могёт, умеет, практикует.
г) Резистор обыкновенный.
Сейчас многие начнут писать «Я подключил ленту в авто напрямую, без всяких стабилизаторов! Гавно, а не пост!» Подключили — молодцы, работает — «пацаны вообще ребята»
3) Подключение бегущий поворотников.
Хотим подключить мощные светодиоды (до 1 Ампера) — юзаем вот эту схему. На каждый светодиод ставим свой драйвер тока.
Хотим менее мощные светодиоды? Тогда вот так
Решение проблемы перегорающих светодиодов. Стабилизация напряжения бортовой сети
Увы, бортовая сеть автомобилей B-класса редко подготовлена должным образом для светодиодного освещения. Изложенное ниже является еще одной возможной вариацией решения проблемы сгорающих светодиодных ламп.
Наверняка каждый автовладелец Hyundai Solaris если и не из личного опыта, то со слов других знаком с проблемой постоянно перегорающих светодиодных ламп. К сожалению, штатно нашему автомобилю не полагаются диодные лампы, а значит и бортовая сеть на них не рассчитана. Я лично столкнулся с этой проблемой после установки диодной подсветки заднего номера.
Суть проблемы
На рынке автоэлектрики уже довольно давно изобилуют светодиодные лампы самых разных мощностей под разные цоколи и цели, ассортимент постоянно расширяется, но, увы, это не сильно влияет на качество самих ламп и их адаптацию под автомобили с повышенным напряжением бортовой сети.
Основных причин, по которым светодиодные лампы сначала начинают мерцать, а потом и вовсе сгорают, три:
1. Некачественная пропайка контактов, что приводит к перегреву и выгоранию. Решить эту проблему можно самому подручными средствами (хотя зачастую перепаивание контактов оказывается лишь временной мерой) или просто искать более качественную продукцию от европейских производителей. Всё чаще на рынке встречаются светодиодные лампы с микроконтроллерами, стабилизирующими напряжение. Такие, например, я ставил себе в задний ход.
2. Повышенная температура окружающей среды. Высокая температура может быть вызвана особенностью расположение ламп в осветительном приборе и непосредственной близостью к источнику большого тепла, такого как, например, галогеновая лампа головного света или двигатель. Например, в нелинзованной фаре Hyundai Solaris габаритная лампа близко соседствует с бигалогеновой лампой головного света. При этом температура внутри фары вблизи лампы достигает 90 градусов, что губительно для диодов. Решением такой проблемы может стать только использование термостойких сравнительно дорогих COB-диодов или же термоизоляция от лампы головного света, что крайне сложно реализовать.
3. Повышенное напряжение бортовой сети. Как известно, чем свежее (новее) аккумулятор, тем выше на нём напряжение. На моём годовалом аккумуляторе напряжение 12,75 В, а при запущенном двигателе благодаря генератору оно возрастает аж до 14,55 В. На всех диодных лампах, подходящих нам, вполне четко указано рабочее напряжение 12 В. Увы, зачастую, это не просто рабочее напряжение, а максимально допустимое напряжение. Особенно для китайских и тайваньских ламп, производители которых в буквальном смысле выжимают все соки из несчастных светодиодов, работающих при 12 В на пределе своих возможностей. Ну, а как уже вы догадались, напряжение более 12 В приводит к избыточному току, который убивает светодиоды. Так, за месяц можно успеть поменять несколько ламп и снова обнаружить, что очередной светодиод начал мерцать. Как же быть? Решение именно этой проблемы я хочу осветить подробнее.
Решение
Проблема ясна, теперь о решении. Банально доставив нагрузку в бортовую сеть, тем самым понизив напряжение, мы получим сомнительный эффект, т.к. у светодиодов очень малый диапазон рабочего напряжения (амплитуда составляет в среднем 3-4 В). Таким образом, подобрать нагрузку так, чтобы лампы нормально светили как при запущенном двигателе, так и при заглушенном практически невозможно. В лучшем случае получится крайне тусклый свет при заглушенном и умеренно яркий при включенном, что неприемлемо, а значит нам нужна стабилизация. И в этом случае нам поможет микросхема со стабилизатором напряжения. Эту идею мне подкинул wattawaara, а так же помог с реализацией, за что ему огромное спасибо.
Для тестирования микросхемы я использовал COB-светодиодные лампы (2 Вт, 200 Люменов), заказанные на DealExtreme.
В микросхеме использовался проверенный годами отечественный стабилизатор КР142ЕН8Б, позволяющий стабилизировать напряжение до 12 В при входящем напряжении до 35 В. Обратите внимание, что для этого стабилизатора максимальный ток нагрузки не должен превышать 1.5 А. Кстати, при нагрузке более 1 А стабилизатор начинает существенно греться, а значит на минусовую петлю нужно вешать пассивный радиатор.
Использованные металлоплёночные конденсаторы К73-17 номиналами 0,1 и 0,33 мкФ служат фильтрами, сглаживающими кратковременные пики и шумы, а выпрямительный диод 1N5408 (да-да, он до 1000 В, уж что было под рукой) препятствует возможному обратному паразитному току. Собрать такую схему несложно, все элементы доступны в любом магазине радиоэлектронике. Я все компоненты нашёл в интернет-магазине Чип и Дип. Платой для сборки послужила самая обыкновенная пластина текстолита, найденная на работе. 😉
В моём случае распиновка следующая:
1 (желтый) – входящий «+»;
2 (черный) – входящий «–»;
3 (черный) – выходящий «–»;
4 (красный) – выходящий «+».
Для удобства установки/демонтажа использовался обыкновенный компьютерный разъем питания. Микросхема ставится последовательно в цепь перед конечным потребителем. Продублировал минус сознательно, чтобы при необходимости легко демонтировать всю плату, заменив её заглушкой.
Как видно на фото выше, нужный эффект достигнут – напряжение стабилизированно с 14,1 В до рабочих 11,89 В, что обеспечивает светодиодам продолжительный срок жизни и достаточный уровень яркости. Кстати, потребление этих COB-диодных ламп в сумме не превышает 100 мА при напряжении
12 В. На этом всё, спасибо за внимание!
P.S. Обновление от 02.02.2015
После комментария Дмитрия я всерьез обеспокоился вопросом нестабильности и стал тщательно проверять выходное напряжение. После нескольких часов тестирования могу с уверенностью сказать, что напряжение постоянное, не плавает. Более того, внимательно ознакомившись со спецификацией КР142ЕН8Б (подробнее тут и тут) не нашёл ни единого упоминания о нижнем пороге входного напряжения, меньше которого наблюдается нестабильная работа, есть только ограничение по входному напряжению не более 35 В. Единственный нюанс: при входном напряжении =12 В выходное получается менее 12 В (от 11,55 В до 11,95 В). Сводная таблица результатов тестирования ниже.
P.P.S. Обновление от 12.04.2015
Как оказалось, нет смысла заниматься самостоятельным изобретением плат стабилизации напряжения, всё уже давно сделано качественно и дёшево в Китае. Для стабилизации напряжения бортовой сети продается модуль LM2596 CL2122 (DC-DC конвертер). За счёт фильтров и возможности точной подстройки этот модуль можно считать однозначно лучше самоделки, о которой я писал выше.
Технические характеристики:
Допустимое входное напряжение: 4 В — 35 В;
Выходное напряжение: 1.23 В — 30 В;
Максимальный входной ток: 3 А (рекомендуется подключать потребителя на не более 2,5 А, иначе требуется дополнительное охлаждение);
Эффективность преобразования: 92% (наивысшая);
Частота переключения: 150 кГц;
Максимальная пульсация выходного сигнала: 30 мА (опять же лучше не допускать боле 25 мА);
Производитель: Leivin (Китай).
Как видно по фотографиям качество изготовления вполне приемлемое, достойная заводская пайка, а цена в два раза ниже (на момент покупки
60 р/шт), чем собирать самому плату из компонентов, купленных в розничном магазине радиодеталей. По точности стабилизации нареканий нет.
Сводная таблица результатов тестирования ниже.
Тест проводился следующим образом: подавалось входное напряжение 15 В, регулятор выходного напряжения выставлен так, чтобы выходное напряжение было точно 12 В. Далее с шагом 0,2 В входное напряжение постепенно понижалось до 12 В. Нагрузка была минимальная и обусловлена только сопротивлением мультиметра.
Как видно из сводной таблицы стабилизация заводского модуля куда плавнее и точнее самодельного, а значит рекомендован к внедрению в проводку автомобиля.
Удачи в освещении! Сделаем этот мир чуточку ярче! 😉
Как продлить ресурс автомобильных светодиодных ламп без применения стабилизаторов
Предупреждение: Будет много букв, но вроде все по делу. Статья рассчитана на новичков, умеющих пользоваться паяльником.
Часть 1. Предисловие
Наверное, многие из вас меняли штатные лампы накаливания в плафонах салона, в подсветке номера, в габаритных огнях, в приборной панели и т.д., на светодиодные лампы.
Как правило, при подобных заменах используются уже готовые автомобильные светодиодные лампы, рассчитанные на напряжение 12 вольт.
По сравнению с лампами накаливания, преимущества светодиодных ламп известны, это малое энергопотребление, большой выбор цветов свечения, меньший нагрев, а также существенно больший срок службы.
Однако, для долгой и счастливой жизни светодиода весьма важно, чтобы протекающий через него ток не превышал заданных производителем величин. При превышении максимально допустимого тока, происходит быстрая деградация кристаллов светодиодов, и лампа выходит из строя.
Поэтому, в «правильные» светодиодные лампы уже встроен стабилизатор тока (драйвер). Но такие лампы, как правило, стоят недешево. В связи с этим, в автолюбительской среде гораздо большее распространение получили дешевые светодиодные лампы, не имеющие встроенного стабилизатора. Примеры таких ламп на фото 1:
Из-за отсутствия стабилизатора, такие лампы весьма чувствительны к скачкам напряжения в бортовой сети автомобиля. Кроме того, хитрые узкоглазые производители ламп рассчитывают их параметры, как правило, на максимальное напряжение 12В. Однако, как известно, при работе двигателя напряжение в бортсети составляет 13.
Один из способов продлить жизнь таким лампам — это подключение их через стабилизаторы напряжения, которые защитят лампы от скачков напряжения в бортовой сети автомобиля и подадут на лампы стабильные 12В. Однако, такой способ имеет ряд существенных недостатков:
Недостаток 1. Для установки стабилизаторов требуется вмешательство в электропроводку автомобиля, на что пойдет не каждый автовладелец, особенно в гарантийный период.
Недостаток 2. По схемотехнике, стабилизаторы делятся на линейные и импульсные. Линейные довольно сильно греются при относительно небольших токах, а импульсные генерируют высокочастотные помехи, которые влияют на качество приема радио.
Недостаток 3. Ламп в автомобиле много, и на каждую (пусть даже группу ламп) поставить стабилизатор проблематично.
Недостаток 4. Возврат к штатным лампам накаливания может потребовать демонтажа ранее установленных стабилизаторов.
Поэтому, в данной статье я предлагаю способ, как существенно продлить срок службы светодиодных ламп, без использования стабилизаторов. Речь пойдет о простой доработке самих светодиодных ламп.
Часть 2. Немного теории
Мне приходилось разбирать множество автомобильных светодиодных ламп. Несмотря на разный внешний вид, тип цоколя и габаритные размеры, практически все недорогие лампы конструктивно похожи, с небольшими вариациями, которые я отмечу далее.
Итак, среднестатистическая автомобильная светодиодная лампа выполнена по типовой схеме, представленной на рис. 2 (приведен пример для 9 светодиодов):
Обозначение элементов на схеме, слева направо:
R0 : Резистор-обманка для систем контроля исправности ламп. О нем я, возможно, сделаю отдельный материал, здесь его пока не рассматриваем. Этот резистор может присутствовать, а может и нет. I0 — ток через резистор R0.
VDS1 : Диодный мост. Так как для светодиодов важна полярность подключения, диодный мост позволяет подключать лампу как обычную лампу накаливания, не думая о полярности. Самые дешевые лампы не имеют диодного моста, но, в последнее время, он часто присутствует даже в малогабаритных бесцокольных лампах. Диодный мост установлен в лампу чисто для удобства пользователя.
R1-R3 : Токоограничивающие резисторы для цепочек из трех светодиодов HL1.1-HL1.3 и т.д. Эти резисторы задают ток, протекающий через каждую из цепочек светодиодов. Чем больше сопротивление резистора, тем меньше ток через светодиоды.
HL1.1-HL1.3 : Цепочка из трех светодиодов. В разных по конструкции светодиодных лампах, количество цепочек и количество светодиодов в цепочке может быть различным, но часто используются именно цепочки из трех светодиодов. На данной схеме для примера показана лампа с тремя цепочками по три светодиода в каждой. Есть лампы, состоящие вообще из одного светодиода, но схемотехника у них такая же.
I1-I3 : ток через цепочки, например, I1 — ток через цепочку R1-HL1-HL2-HL3 и т.д. Суммарный ток, потребляемый лампой, равен сумме токов Iобщ=I0+I1+I2+I3.
Чтобы повысить надежность работы лампы, правильно ставить на каждую из цепочек отдельный токоограничивающий резистор R1-R3. В этом случае выход из строя светодиодов в одной из цепочек не повлияет на ток через другие цепочки. Однако, в целях экономии, производители дешевых ламп ставят один общий резистор на все цепочки. Такие лампы менее надежны, но выяснить это суждено уже покупателю. Упрощенная схема лампы с одним токоограничивающим резистором приведена на схеме на рис. 3:
От теории перейдем к практике. Я не буду грузить вас сложными расчетами, просто покажу, что и как делать.
Часть 3. Доработка автомобильных светодиодных ламп, не имеющих встроенного стабилизатора тока
Для доработки ламп понадобятся:
1. Паяльные принадлежности — паяльник на 25-40 Вт, флюс, припой.
2. Наличие мультиметра и паяльного фена приветствуется.
3. Набор резисторов требуемой мощности и номиналов. Возможно, для определения типа и номиналов резисторов, придется предварительно разобрать одну лампу для изучения.
Пример 1: Цилиндрические лампы типа C5W или C10W
Отпаиваем металлические контактные колпачки, нагревая их феном или паяльником сбоку, в месте соприкосновения с платой. Под одним из колпачков видим резистор-обманку R0, о нем поговорим в следующей записи (фото 4):
На фото 5 слева направо видим диодный мост VDS1, две цепочки светодиодов HL1-HL2 по три светодиода в каждой, и общий токоограничивающий резистор R1. Это означает, что данная лампа выполнена по упрощенной схеме с одним резистором (см. рис. 3).
Для сравнения, на фото 6 приведена более «правильная» лампа, где используются три токоограничивающих резистора, по одному на каждую цепочку:
На фото 7 показана светодиодная лампа со светодиодной матрицей (технология COB). Такие лампы легко отличить по внешнему виду, на них не видно отдельных светодиодов. Для матрицы COB используется один токоограничивающий резистор R1. В данном конкретном случае, это не удешевление:
Доработка лампы очень простая и сводится к замене токоограничивающих резисторов на резисторы большего номинала. Тем самым мы уменьшаем ток через светодиоды, в результате они меньше греются и дольше служат.
Я провел ряд измерений на различных светодиодных лампах, и для себя сделал следующие выводы:
Вывод 1: Большинство дешевых ламп рассчитаны производителем на максимальное напряжение 12В, не более. При работе в реальных условиях, при напряжении в бортсети порядка 13.5-14.5В, светодиоды работают с перегрузкой и быстро выходят из строя.
Вывод 2: Увеличение номинала токоограничивающего резистора в 2-3 раза не сильно сказывается на яркости свечения лампы, но пропорционально снижает ток через светодиоды, чем существенно продлевает их ресурс.
Вывод 3: Даже при уменьшении тока в 3-5 раз по сравнению с исходным, светодиодные лампы светят ярче, чем аналогичные лампы накаливания.
Отпаяв колпачки и получив доступ плате, выпаиваем заводской резистор и вместо него впаиваем свой, с увеличенным сопротивлением.
На фото 8 заводской резистор сопротивлением 22 Ом заменен на резистор сопротивлением 100 Ом (почти в 5 раз больше):
Подбором номинала резистора можно изготовить лампы для различных применений, например, для освещения салона сделать поярче, в подсветку номера — поменьше яркостью и т.д. Например, на фото 9, для подсветки номера, я поставил резисторы сопротивлением 150 Ом (в 7 раз больше штатного 22 Ом), яркость все равно осталась больше штатных ламп накаливания:
Пример 2. Бесцокольные лампы T10 W5W
Отгибаем контактные усики и разбираем лампу (фото 10):
Видим, что лампа имеет простейшую конструкцию, без диодного моста, питание на светодиоды подается через один токоограничивающий резистор (фото 11):
Еще одна распространенная разновидность лампы W5W, с одним мощным светодиодом. Разбирается аналогично предыдущему примеру (фото 12):
Здесь в конструкции питание подается через два последовательно включенных резистора. Это сделано для того, чтобы резисторы поменьше грелись (фото 13):
Пример 3. Малогабаритные лампы T5 для приборной панели
Как правило, из-за ограниченного размера, в конструкции таких ламп оставлен лишь один светодиод и один токоограничивающий резистор. Разбираются аналогично лампам W5W, путем отгибания усиков (фото 14-15):
14. Лампы для приборной панели
Все рассмотренные лампы дорабатываем аналогично, просто заменяем штатные резисторы на свои, с увеличенным в 2-3-5 раз номиналом. Сопротивление резистора подбираем, в зависимости от требуемой яркости свечения.
Часть 4. Некоторые практические советы
Совет 1. В лампах различного размера и конструкции, могут использоваться различные по типу и размеру элементы. Как правило, компоновка деталей лампы довольно плотная, поэтому запаять вместо штатных другие типоразмеры часто бывает затруднительно, из-за ограниченного свободного места. Поэтому, заранее подбирайте подходящие детали, но при этом чтобы мощность нового резистора не была меньше мощности штатного (фото 16):
Совет 2. При работе с паяльным феном, легко повредить горячим воздухом соседние детали, например, светодиоды. Поэтому, перепаивая резисторы, закрывайте другие детали от воздействия горячего воздуха. Я, например, просто прикрывал светодиоды пинцетом (фото 17):
Совет 3. При выпаивании колпачков ламп C5W и C10W, часть припоя может вытечь. При сборке лампы, для надежной пайки колпачков, можно заранее добавить припоя на контактные пятачки платы, тогда при нагреве припой надежно соединит плату и колпачок.
Совет 4. Некоторые лампы со светодиодными матрицами COB, для красоты прикрыты декоративными пластиковыми стеклами. Эти стекла ухудшают теплоотвод, рекомендую их снять, на внешний вид подсветки по факту это никак не влияет, а охлаждаться лампа будет лучше (фото 19):
И в завершение, небольшой прикол. Интересно, откуда на лампе взялась надпись «КОЛЯ», нанесенная промышленным способом? (фото 20):
Данная простая доработка позволяет существенно продлить ресурс автомобильных светодиодных ламп, даже без использования стабилизаторов тока или напряжения.
