Как подключить светящиеся рамки на авто
Установка задней рамки номера с подсветкой
В общем стояла у меня от старого хозяина обычная номерная рамка, а подсветка родная и светила где то там в глубине.
Решил сделать что бы всё было по правильному и номер задний подсвечивался.
Подобную процедуру проводил на прошлом кубике и уже есть опыт и намётки.
Для данной процедуры нам нужно:
1.Рамка номера с подсветкой — 120 руб.
Итак собственно замена:

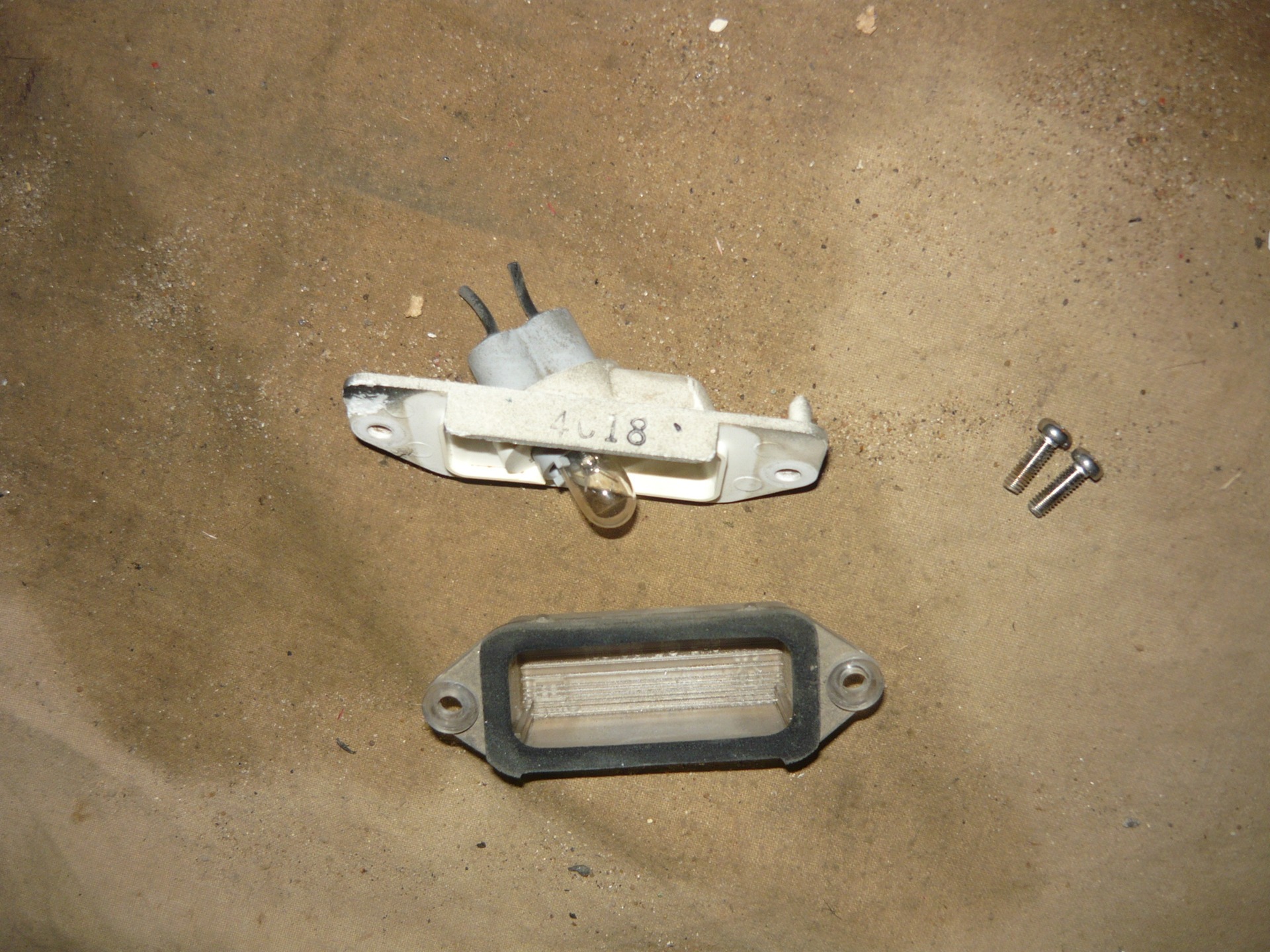

У меня задняя рамка закреплена на специальном переходничке, что бы не дырявить задний бампер под крепления. Открутил рамку от этих креплений и снял. Рамку отправил в мусорку так как она была поломана. Затем лезем в окошко для заднего номера и сверху под бампером видим плафончик с 1 лампочкой, держится он на 2 винтиках — откручиваем.
Отрезаем ножницами плафончик и зашкуриваем контакты.

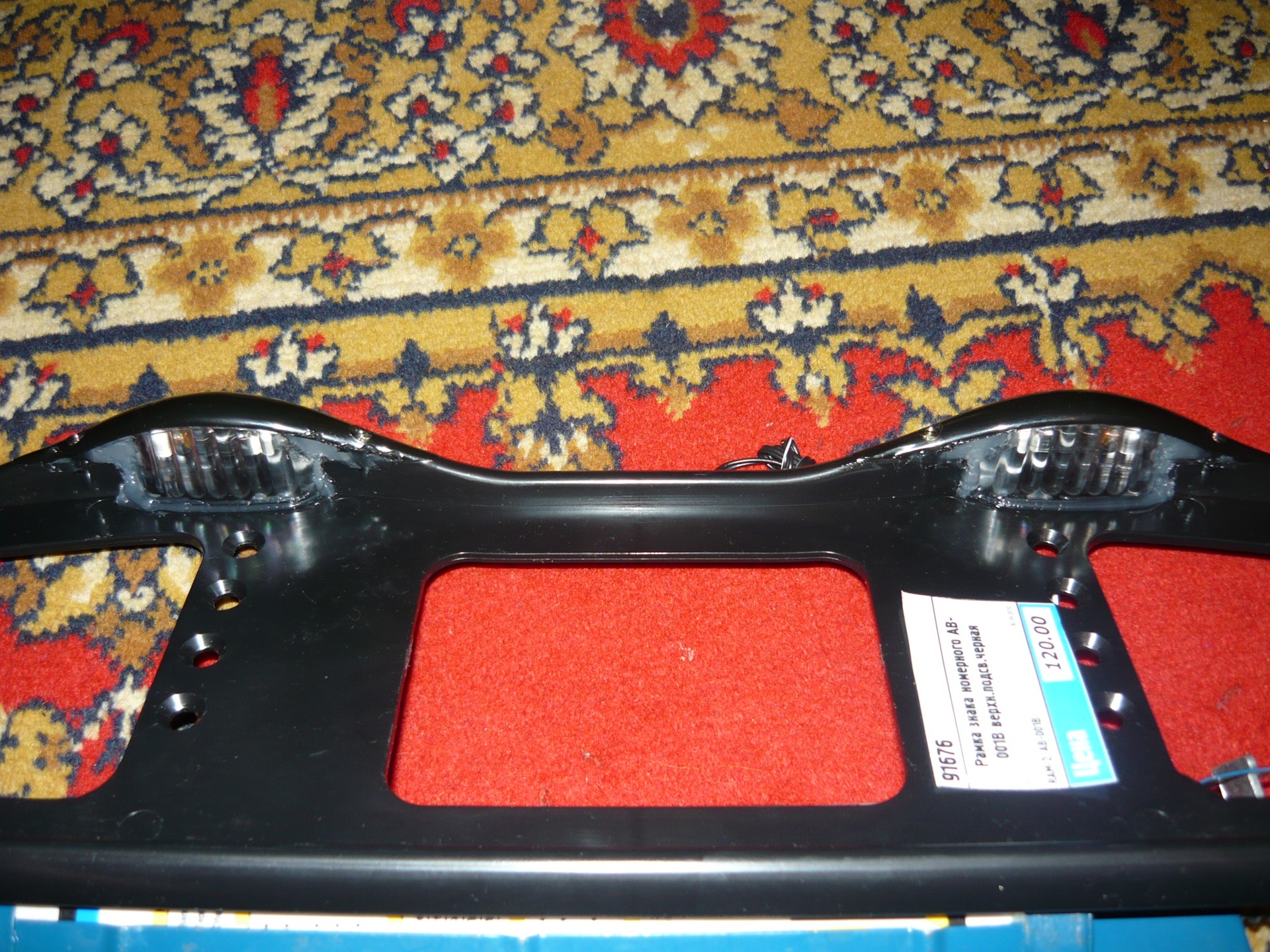

Рамка была подготовлена заранее. Если просто купить рамку в магазине и поставить — то подсветка проживёт около 2-2.5 месяце и умрет. Просто на стыках очень большие и незагерметизированные щели, в них попадает вода и грязь, провода окисляются, всё замыкает, лампочки сгорают — КОРОЧЕ ПИНДОС ЕЙ. Так умерла у меня первая рамка. Затем ставил вторую — её уже готовил — все стыки заливал герметиком силиконовым и эта рамка прожила у меня 3 года и ушла к новому хозяину. Силиконовый герметик легко убирается и поэтому лампочки меняются без проблем.
Вот в кратце подготовка:

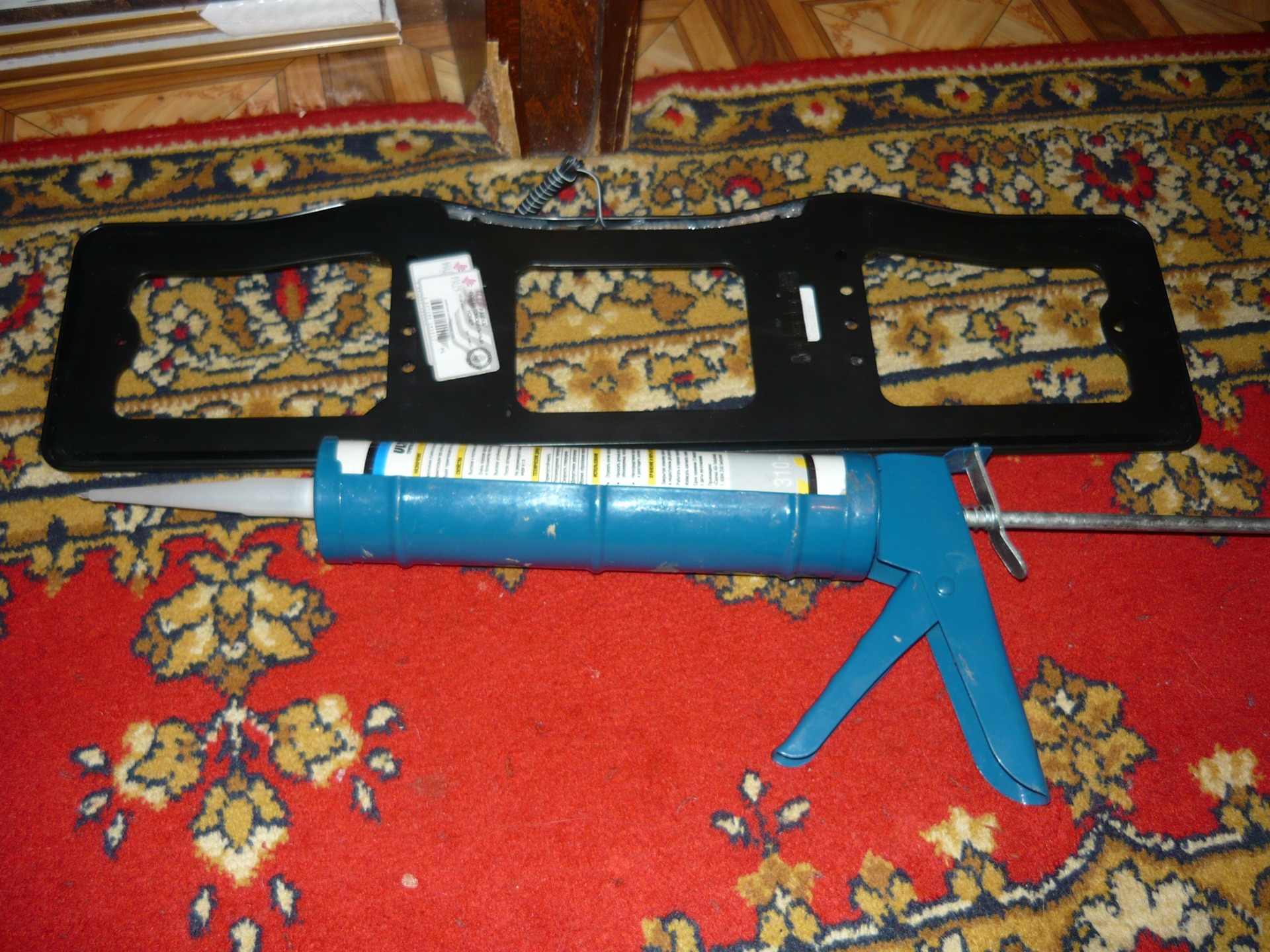

Заливаем герметиком все видимые стыки и швы

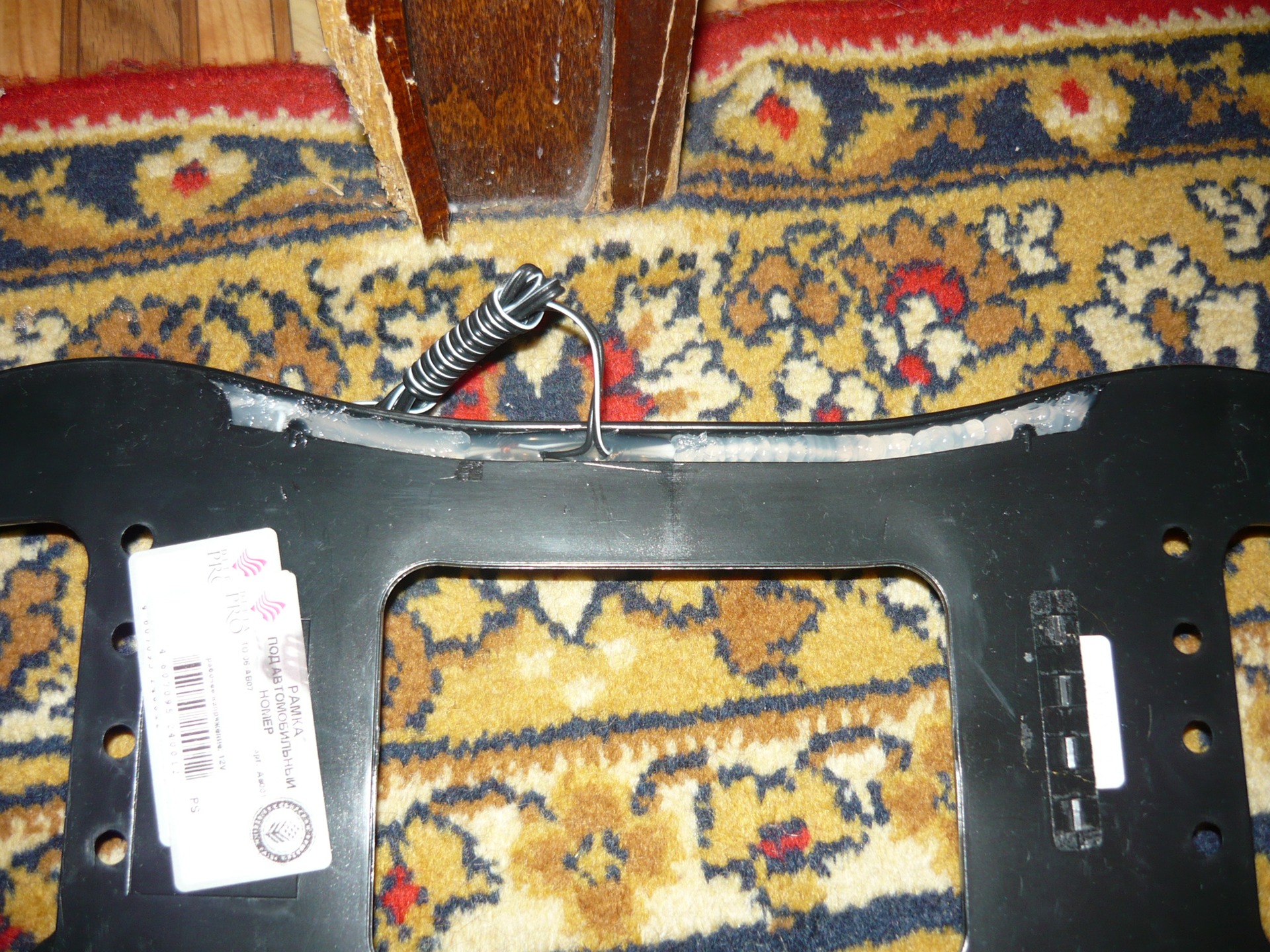

Возвращаемся к началу рассказа — зашкуриваем провода на рамке и скручиваем с проводами на машине. Всё это сажаем в термоусадку и для верности замотал сверху изолентой.
ВСЁ. провод кидаем заподлицо бампера, а рамку прикручиваем на имеющиеся крепления (у меня переходники).
ВОТ ИТОГ — 30 минут работы и номер подсвечивается
Самодельная номерная рамка с подсветкой
Теперь к процессу. Так как решил сделать запись в БЖ когда уже вырезал в рамке кусок под оргстекло и вклеил его туда, начнём фотоотчет с этого момента 😄
Но процесс опишу. Дремлем вырезаем в рамке кусок соизмеримый с нашей надписью, обрабатываем все наждачкой. Далее вклеиваем оргстекло в рамку, так как у меня не было цельного куска оргстекла, пришлось склеивать из 4-х частей. Если образовались зазоры между рамкой и оргстеклом, то заливаем их секундным клеем и засыпаем содой. Соединение соды и клея образуют очень прочный полимер, очень полезный приём.
Кстати, если не имеете дремель, то можно купить в ФиксПрайс паяльник, вытащить из него жало, напильником обточить его до подобия ножа и резать пластик таким образом.
Далее нужно вырезать кусочек белой самоклейки под размер оргстекла и наклеиваем поверх.
После необходимо спаять монтажный провод, стабилизатор и диодную ленту между собой. Тут ничего сложного, плюс к плюсу, минус к минусу, на стабилизаторе левый контакт входящий плюс, верхний — входящий минус, центральный — выходящий плюс, правый — выходящий минус, но в принципе минус тут роли не играет, он неизменен.
Проверяем получившуюся конструкцию:
Далее ко внутренней стороне приклеиваем ленту к оргстеклу и по кромке ленты проходим клеем, чтобы создать герметичность всей конструкции.
Осталось дело за малым, приклеиваем наклейку поверх оргстекла. Что тут я подумал. Лучше заказывать контурную резку, по цене выше, конечно, но выглядеть будет куда лучше. Или же наклейку вырезать с запасом, так как могут быть засветы по краям наклейки.
Теперь заднюю часть ленты заклеиваем куском самоклейки, чтобы сзади рамка не подсвечивалась и собираем конструкцию вместе. Проверяем работоспособность.
Что могу сказать. Работой доволен процентов на 80, так как нужно было заказать контурную резку, но для первого раза получилось очень даже. Кстати говоря, дремель-достаточно крутой инструмент, универсальный. Сейчас небольшой тизер будущего поста, который будет не без участия дремеля.
№16. Самодельная LED Рамка под Гос.Номер. Часть 1
Лазиз тут по просторам инета и наткнулся на светящиеся рамки под гос.номер!
В итоге получился предварительный вариант…
Что скажете?
Р.S. Фото на машине будет позже! Рамку буду ставить ТОЛЬКО назад, подключу к габаритам!
KIA Spectra 2008, engine Gasoline 1.6 liter., 101 h. p., Front drive, Manual — DIY
Comments 15
Какую надпись нужно написать? И ее размеры?
размер такой же как вы для себя делали, только надпись LADA GRANTA
буду признателен если отправите на danik_kz2030@mail.ru
Приветствую! Очень крутая работа! Давно искал в интернете как сделать данную рамку, так как готовые варианты уж очень кусаются по цене! Спасибо что поделились и с нами) Загорелся желанием сделать так же. Не могли бы мне помочь сделать надпись в той программе где вы делали надпись. Спасибо!
Прикольно сделал! Не подскажешь как?
Спасибо!
1) Купил рамку-50 руб, вымерил середину(отступил по 10 см в каждую сторону от середины)
2) Ножовкой по металлу выпилил эти 20 см
3) Далее выпиливаем по размеру планку 20 см из оргстекла
4) Приклеиваем к рамке на место наше выпиленное оргстекло
5)В корол дроу делал дизайн «КИА МОТОРС», потом распечатывал на пленке типа карбон.
6) Приклеиваешь на рамку пленку, вырезаешь буквы канцелярским ножом
7) Сзади из тонкого алюминия сделал отражатель и приклеил светодиодную ленту красного цвета…
Ну как-то так…
Спасибо за подробное описание!
Естественно она будет стоять сзади!)))))
Прикольно =)) Лишь бы доблестные сотрудники из пяти матерных букв ГИБДД не докопались за лишние огни у номера =)))))
))) будем надеяться, что не докопаются!)))
А они обязательно докопаются) если захотят конечно
поживем увидим, я оптимист)))))
оптимистом легче жить)))) всегда тянет найти приключений))))
Прикольно =)) Лишь бы доблестные сотрудники из пяти матерных букв ГИБДД не докопались за лишние огни у номера =)))))
Конкретно — нет. Но есть нечто похожее — которое гласит о том, что нельзя на перед ставить всякие лишние огни, особенно красного цвета.
========================================
Нашел у одного человека на сайте.
———————————————————————————
Сперва теория: Часть 3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, — влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.
А теперь практика: Прикрутили номер красной муфтой-болтиком, продается в любом авто-магазине, пригрозили лишением прав.
————————————————————
Если только на зад ставить такую рамку и к стопам зацепить, что бы когда тормозишь — подсвечивалась =)))
Прикольно =)) Лишь бы доблестные сотрудники из пяти матерных букв ГИБДД не докопались за лишние огни у номера =)))))
У меня стояла люминесцентная рамка, так Гаиры наоборот интересовались где такую покупал. А мне её привезли с Украины в подарок.
Рамка номера со светящейся надписью своими руками
Доброго времени суток дорогие драйвовчане!
Сподвигло меня на это рукоблудство ужасное состояние номерных рамок(( они были с названием салона в котором покупался когда то авто, выгоревшие, косые, лопнувшие и все что могло с ними случится — с ними за 12 лет уже случилось.
Вот в таком ужасном состоянии все это было) задняя рамка была конечно получше, как и сам номер, но тоже оставляла желать лучшего.
Раскошеливаться на дорогие рамки мне как то не хотелось, да и смысла я в них особо не вижу. А тут попались по 40 рябчиков обычные черные рамки. Без всего! — О! оно! Решил я и приобрел. Снял старые рамки, повертел в руках новые и потопал в хозмаг. На новых рамках с обратной стороны имелись пазы для болтов М6 под головку на 10. Приобрел пакет болтов М6 и колпачковых гаек.
Самые короткие болты оказались только 16 мм. Пришлось их пилить.
Ну а дальше просто:
* Рамку на саморезы к бамперу/хлопушке. Все в те же отверстия которые и были (именно поэтому и саморезы, а не что то другое).
* Номер в защелки
* комплект болт/гайка на законные места
Болты выполняют 2 функции:
1 — декоративная — отверстия не пустуют и это не стяжки (как у многих)
2 — практическая — защелки на рамках так себе, а тут рамка отлично держится на бампере, номер отлично держится на рамке
И так с передним номером закончил)) вираж порядком мне надоел и лаконичная серная рамка очень порадовала)) а вот состояние номера не очень(( разъело его солью и он начал расслаиваться.
Пока рамки лежали дома решил провести эксперимент! а дай ка думаю сделаю надпись! да не простую а рекламную! Подумал подумал и еще решил! да не просто рекламную, а светящуюся!))
Нож в руки и вперед! в основании рамки есть полость — в ней выреза сквозное отверстие.
Далее сняв размеры на вералайте сделал саму надпись.
Надпись наклеил на рамку при помощи секундного геля, внутри, в местах где нет букв, прихватил клеевым пистолетом для жесткости.
Изнутри сделал основу из пенокартона и на нее приклеил светодиодную ленту красного цвета (прикинул, думаю если назад — то надо красную).
Далее собрал всю конструкцию вместе и произвел пробный «запуск».
Результат меня порадовал)) на фото видно (пусть и не совсем правильная цветопередача) разницу в габаритах и надписи. Из плюсов нормальные рамки, теперь ничего не дребезжит! теперь багажник закрывается как на иномарке а не как на телеге))
И да да! Я как и многие избавился от «желтков». Сделал это потому что так авто смотрится современней)) такая конструкция фонарей например на приорах, шкодах и еще много где встречается. Ну вообщем норм)
Хотел взять зеркальные лампочки OSRAM, но и днем с огнем не сыщешь и ценник какой то заоблачный)) делов на 2 секунды, а результат тот же — ламп в фонаре не видно)) Так же сделал и с передними поворотниками))
Так же как и многие убрал надписи, они были все потресканные и выгоревшие. Вообще я и так знаю что у меня Hyundai, об этом же говорит и лого на сабле багажника — надписи явно лишние. Именно поэтому и рамки просто черные! Хотя есть фанаты впороть название бренда своего авто везде)) подстаканники, стаканы, коврики, подушки, подсветки ручек, номерные рамки)) остается только на лбу набить))
Ну вот как то так! спасибо всем кто читает и всем тем, кто только что присоединился! До новых БЖ!
