Как подключить трехполосные колонки в авто

СХЕМА ПОДКЛЮЧЕНИЯ ТРЕХПОЛОСНОГО ФРОНТА И САБВУФЕРА

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Трехполосный фронт позволяет увеличить громкость, улучшить детальность, автомобильной аудио системы, а сабвуфер дополнит недостаток нижнего регистра, для полноты звуковой картины. В системе «Трехполосный фронт и сабвуфер», полная звуковая полоса, разделяется на четыре типа излучателей (динамиков), в итоге каждый динамик воспроизводит более узкий диапазон, нежели в системе «двухполосный фронт и сабвуфер» или в системах с широкополосными динамики, соответственно динамики в трехполосном фронте менее нагружены и поэтому могут играть громче и точнее. Представляю вашему вниманию две наиболее популярных схемы организации трехполосного фронта и сабвуфера.

-Первая схема трехполосный фронт на пассивных кроссоверах. В этой системе необходимо уделить большое внимание установке, расположению и направлению колонок. Настраивается система «трехполосный фронт и сабвуфер» аналогично системе «двухполосный фронт и сабвуфер» — состыковывается верх сабвуфера и низ мидбаса, ну и соответственно выставляется чувствительность входного сигнала усилителя (Gain).
-Во второй системе применено поканальное усиление от процессорной магнитолы, с использованием небольшой хитрости. Хитрость заключается в том, что в большинстве процессорных магнитол имеется три пары предусилителя, а что бы нормально настроить трехполосный фронт с сабвуфером, сделать необходимые задержки, необходимо четыре пары. Такое есть только в топовых магнитолах, например в Pioneer DEX-P99RS, но не каждому он по карману. По этому, правый RCA мидбаса, разделяют с помощью двух Y-разветвителей и довольно адекватно настраивают систему. Почему именно канал правого мидбаса, по тому, что по удаленности от ушей водителя, правый мидбас находится примерно на таком же расстоянии, что и сабвуфер. Выставив временную задержку для правого мидбаса, мы получаем примерно необходимую задержку на сабвуфере.

Настройка системы «трехполосный фронт и сабвуфер», подключенной поканально, довольно сложна — выставляются срезы для каждого типа динамиков, используются разные крутизны срезов кроссовера, индивидуальные звуковые задержки каждого динамика, плюс тональный баланс. Неопытному человеку правильно настроить, практически не реально, благо есть ГУ, в комплекте которого, имеется калибровочный микрофон, который частично поможет настроить систему

Источник

Автозвук: установка трехполосной поканальной SQ-системы в Gentra/Lacetti

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Наконец установил музыку. С прошлой машины были сняты компоненты, часть заменена на новые и в итоге имеется поканальная трехполоска, управляемая внешним процессором.
Концепция системы следующая. С обычного (неплохого) китайского ГУ звук забирается по USB при помощи внешнего ЦАП/Преобразователя BEHRINGER U-CONTROL UCA-222. Откуда цифра преобразуется в оптический сигнал, и по оптике передается на вход процессора Helix DSP.2.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

В процессоре звук раскидывается по отдельным каналам (отсюда и поканалка, что каждый канал на каждый динамик) и по межблокам звук разадается на усилители отличными межблочниками DAXX R77. От которых уже собственно идет на динамики.
Что любопытно, при подключении через внешний ЦАП, отключается регулировка громкости и тембра самого Android. Что положительно сказывается на качестве звука. Громкость регулируется при помощи выносного регулятора от процессора. Который по ошибке был установлен мастером в кармашек слева от руля. Позже я его переставлю на более доступное место.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Все динамики на фронте СЧ/ВЧ/НЧ фирмы Hertz, серии Mille Pro. Звучанием которых доволен более чем.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Система с усилителями тоже не простая, а побортная. Это значит все динамики левого канала играют от усилителя левого канала. Правые динамики от правого. Решил сделать подобную систему, потому что читал, что в таком случае взаимопроникновения каналов минимальны. Это сказывается на сцене и звуковой стереопанораме. И на слух действительно звучит ощутимо лучше. Конечно, для этого нужны пара одинаковых усилителей, с одинаковыми настройками. В качестве которых у меня установлены два четырехканальника Hertz HCP-4 A/B-класса. Неплохие усилители, однако выдающие по 50 Вт на каждый канал/динамик. Если для СЧ и ВЧ этого достаточно, то для НЧ-динамиков, номинал каждого который 90 Вт это мало, и на большой громкости был заметен клип. Поэтому НЧ я подключил мостом.
На сабвуфер установлен отдельный моноусилитель Pioneer GM-D9601 D-класса. Мощность которого с запасом для динамика Hertz ES 300D.5. Сабвуфер закрытого типа на 35 литров и установлен в багажнике.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Отдельное слово про установку фронта. Для СЧ/ВЧ были изготовлены на заказ стойки. Динамики установлены на одной плоскости, что полезно для звучания, но смотрится как-то грустно. Стойки обшиты корейской тканью под алькантару. Цвет обивки подбирал под потолок.

Источник

Автозвук в машине — ЧАСТЬ8 — Установка 3-х полосной акустики в передние двери

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Ну вот я и добрался до нормальной установки 3-х полосной акустики DLS C36!

Сначала она была установлена на скорую руку, то есть среднечастотники на криво выпиленных подиумах из фанеры (без правильного наклона), а низкочастотники на пластиковых кольцах-переходниках Phonocar, звук был не очень, мне не нравилось. Во первых среднечастотники пели вниз, во вторых бас был какой-то пластмассовый.
Дошли руки и до решения этой части звукового оформления!

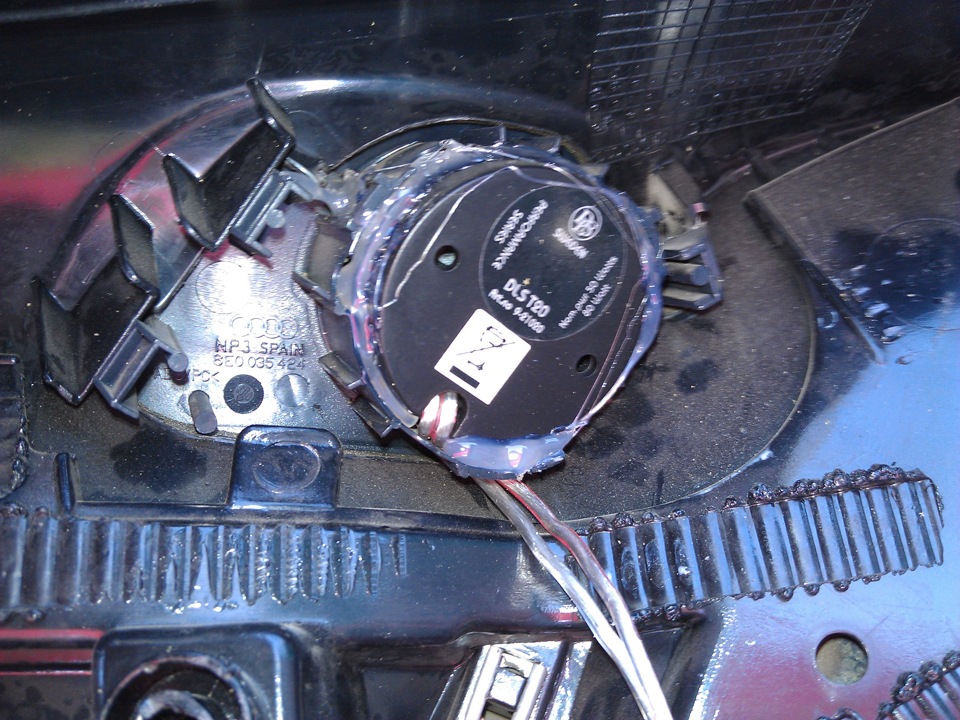

Пищалки установил на термоклей в штатные места, развернул их максимально в сторону слушателя

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Разметил по колечкам от штатных решёток кольца

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

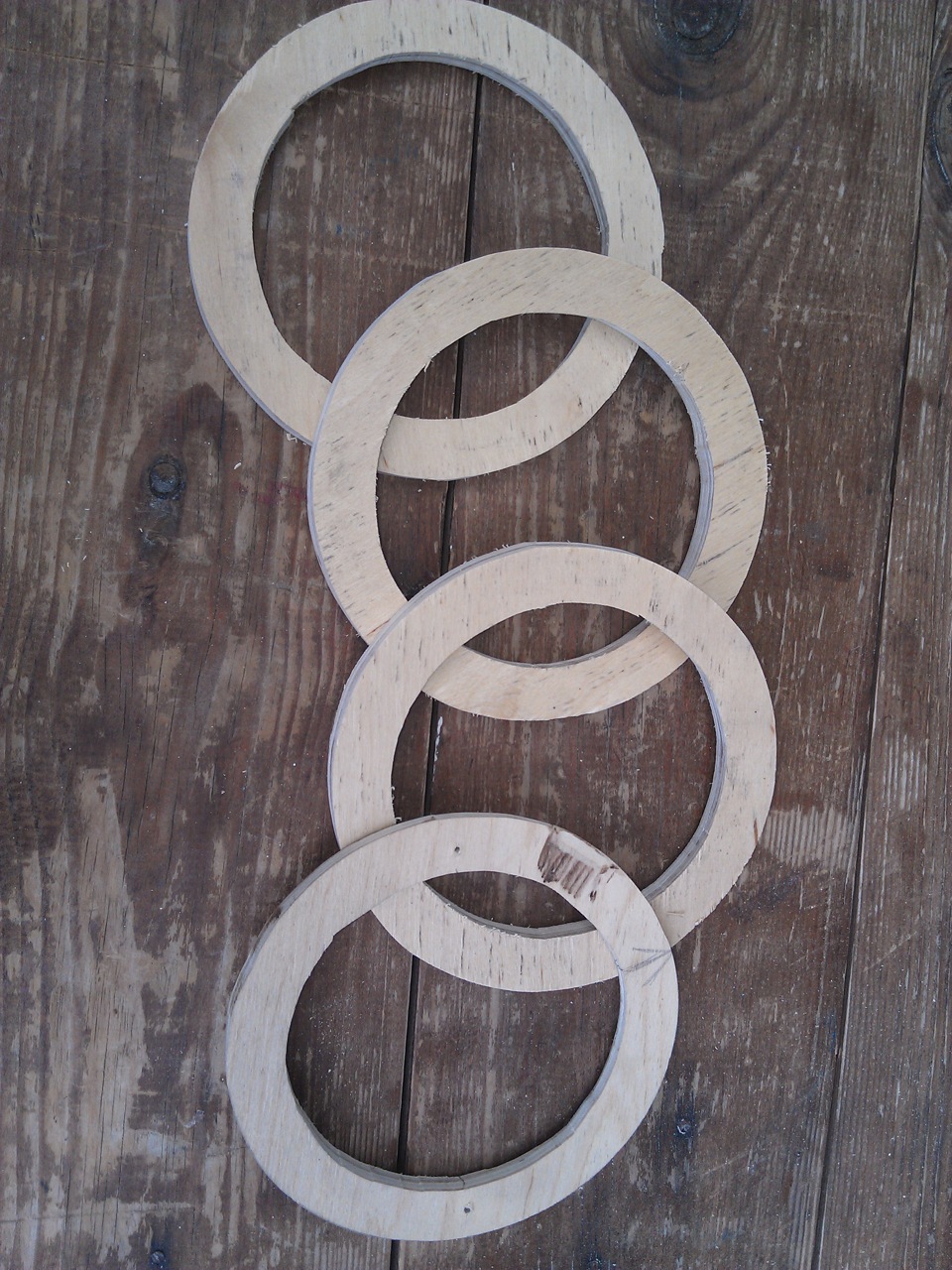

Выпилил 4 кольца из 10 мм. фанеры

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Очень удобно пилить кольца в фонере тонкой пилкой с помощью лобзика

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

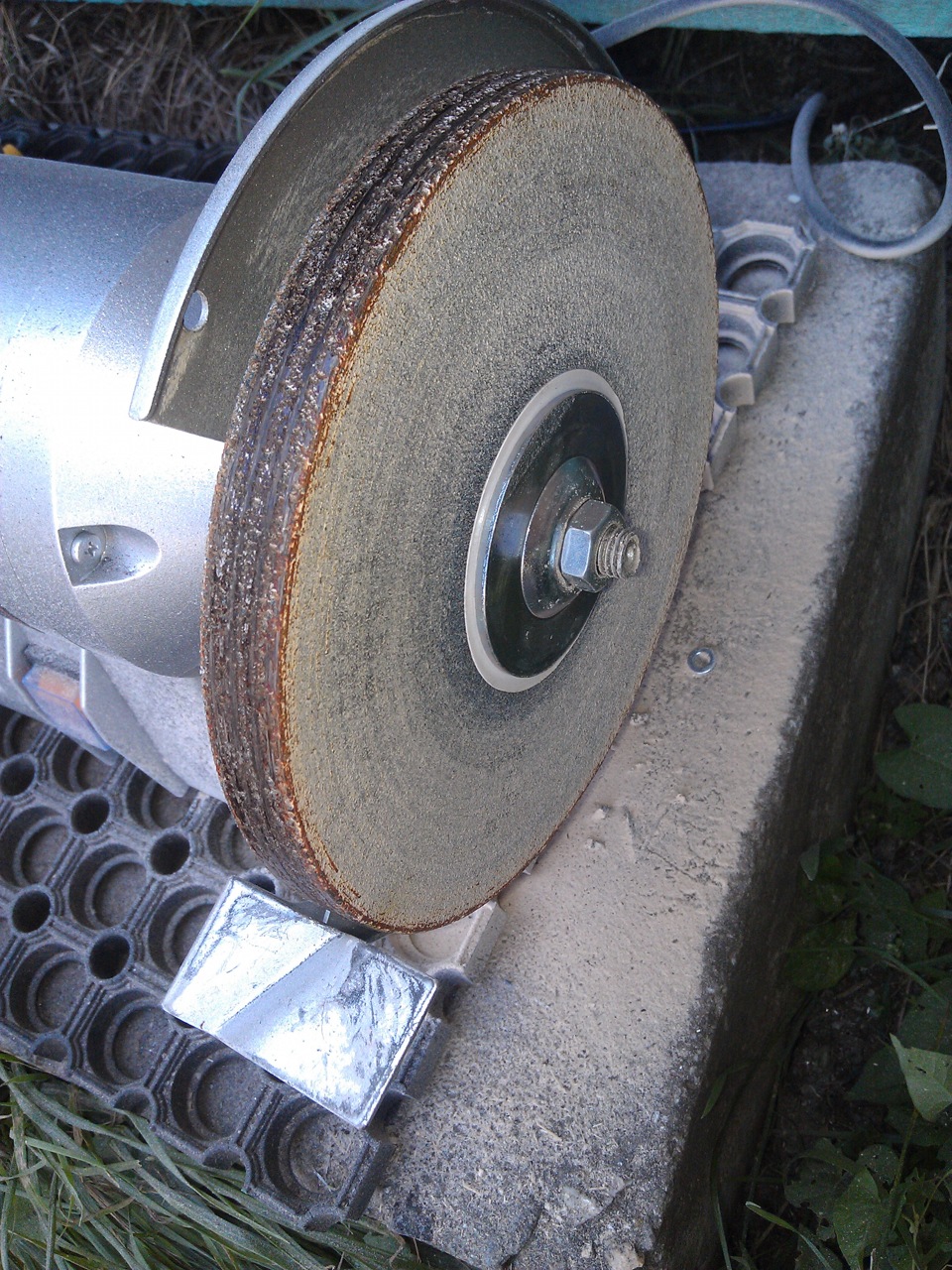

Затем на точильном станке спилил кольца под наклон

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

гимору и пыли было много ) ) )

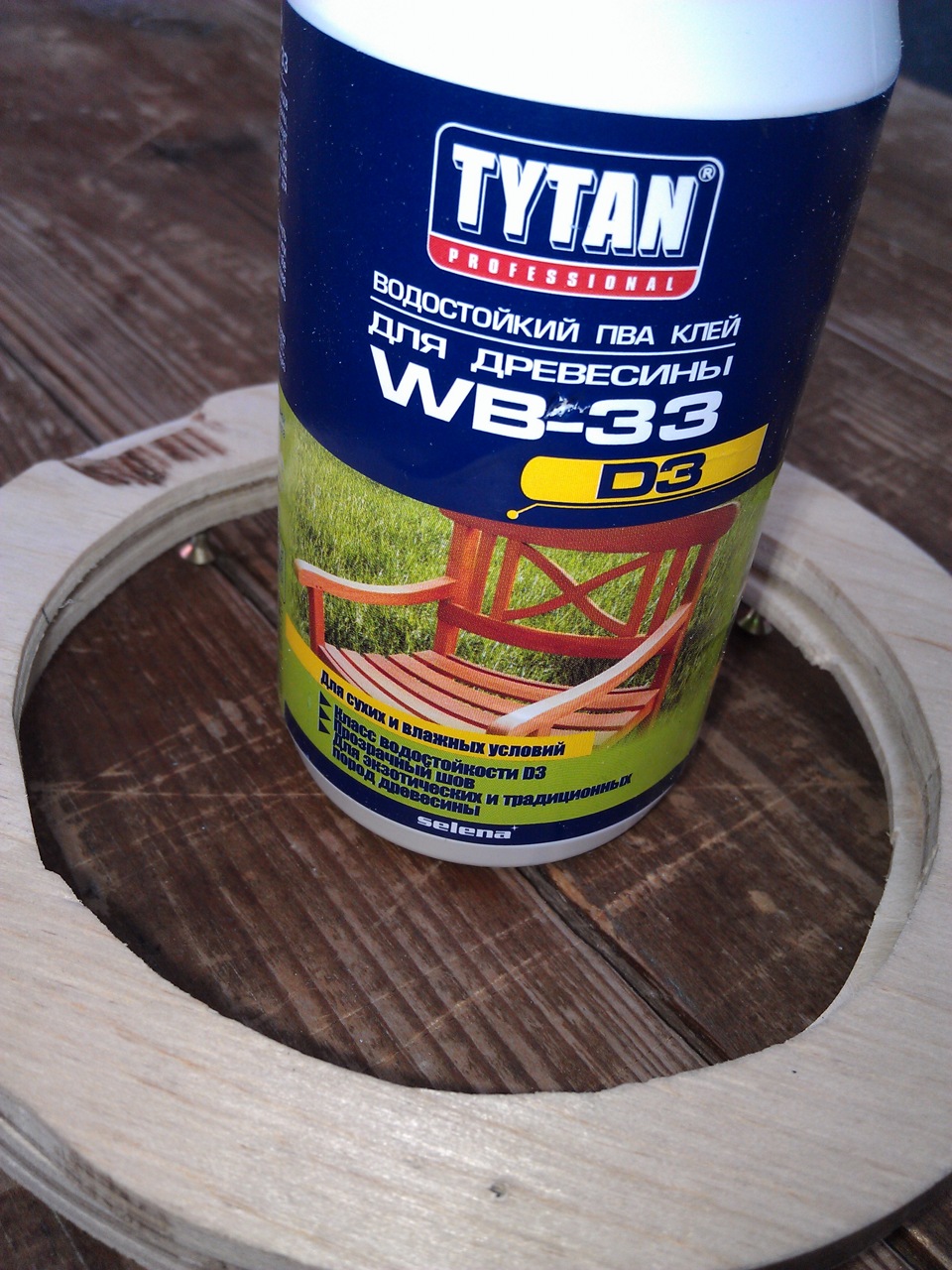

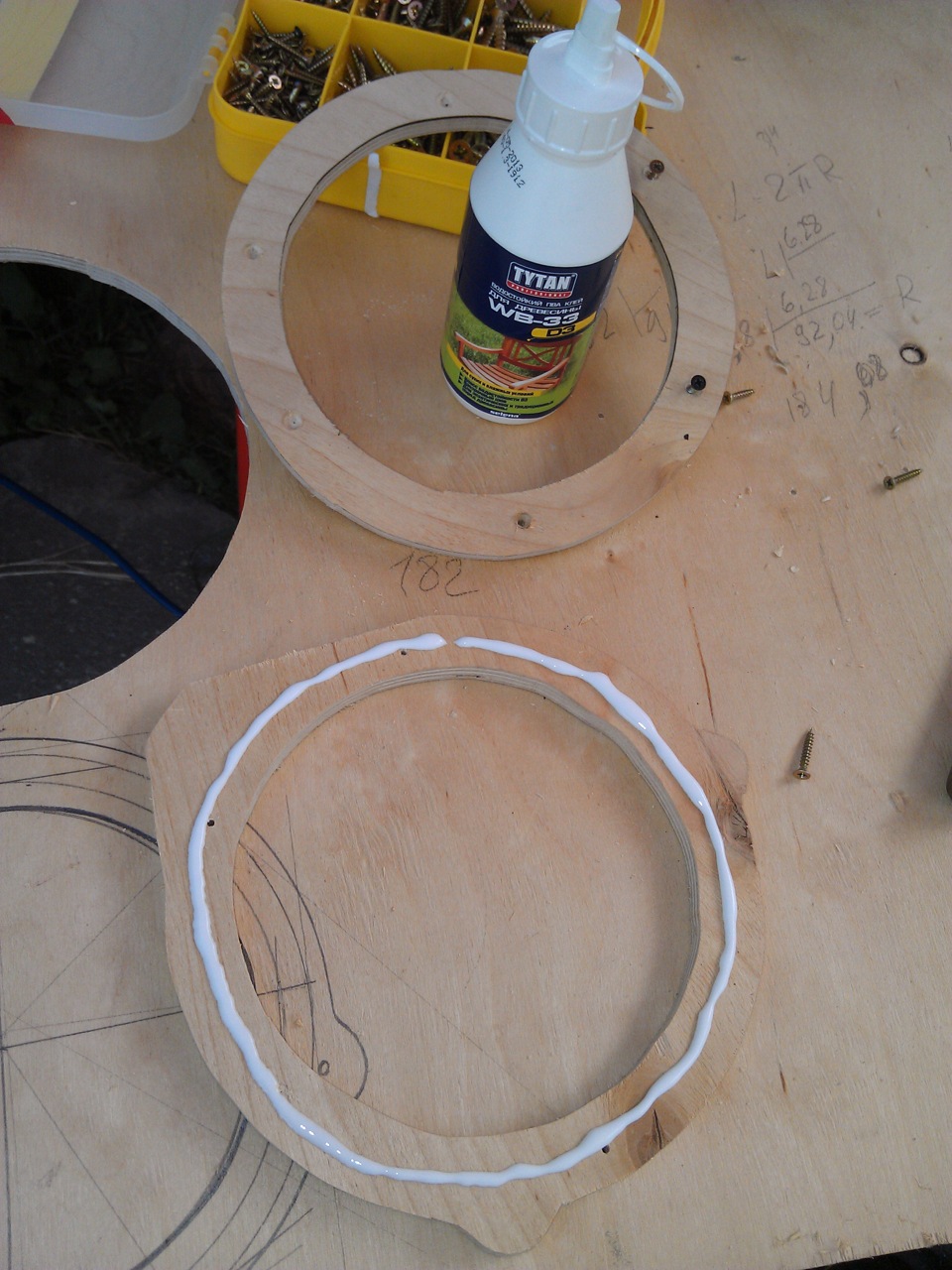

После этого с помощью клея для дерева и саморезов скрепил несколько колец вместе

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Покрасил кольца краской в чёрный цвет из баллончика

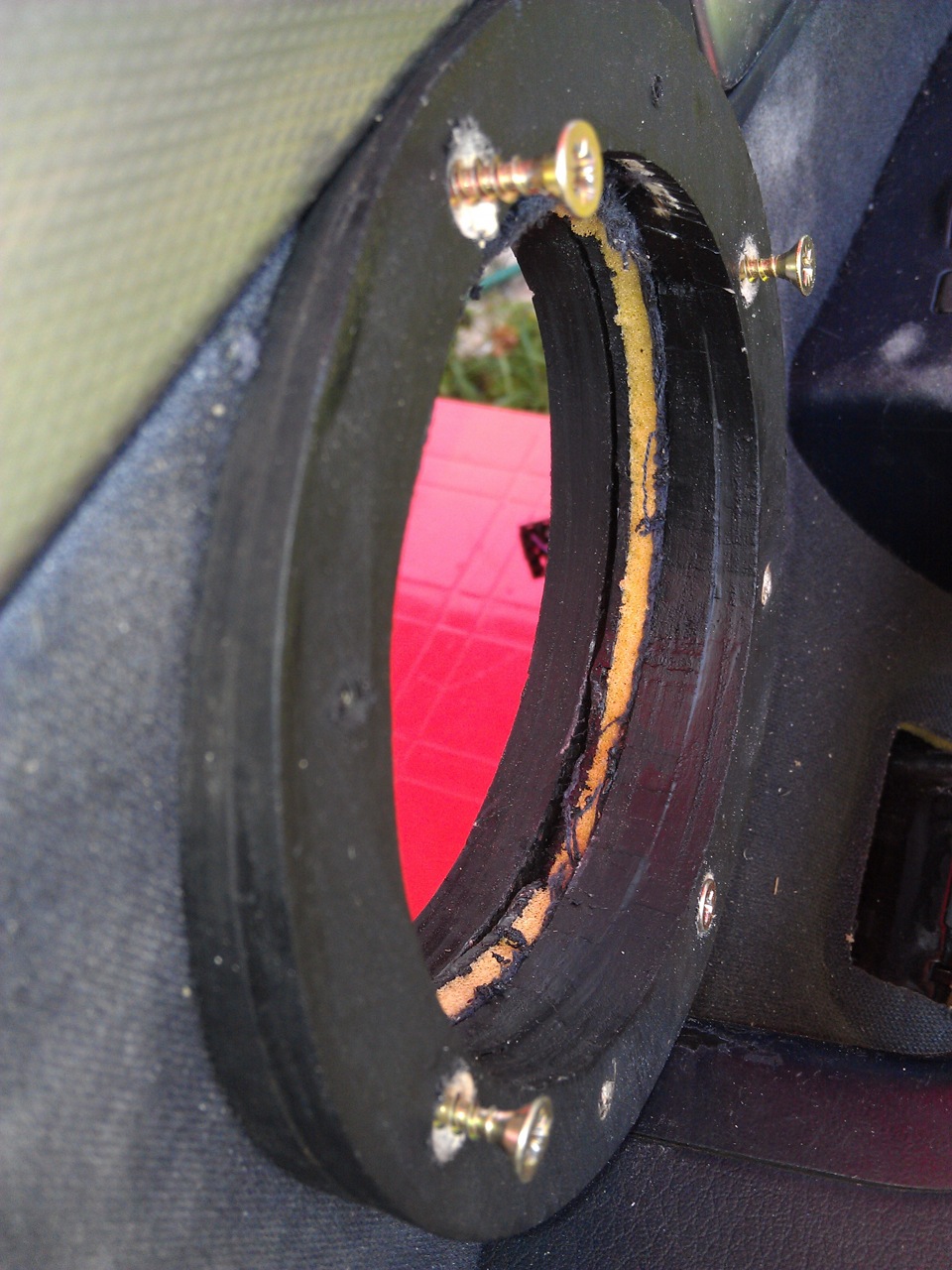

и всё это установил на обивку двери

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

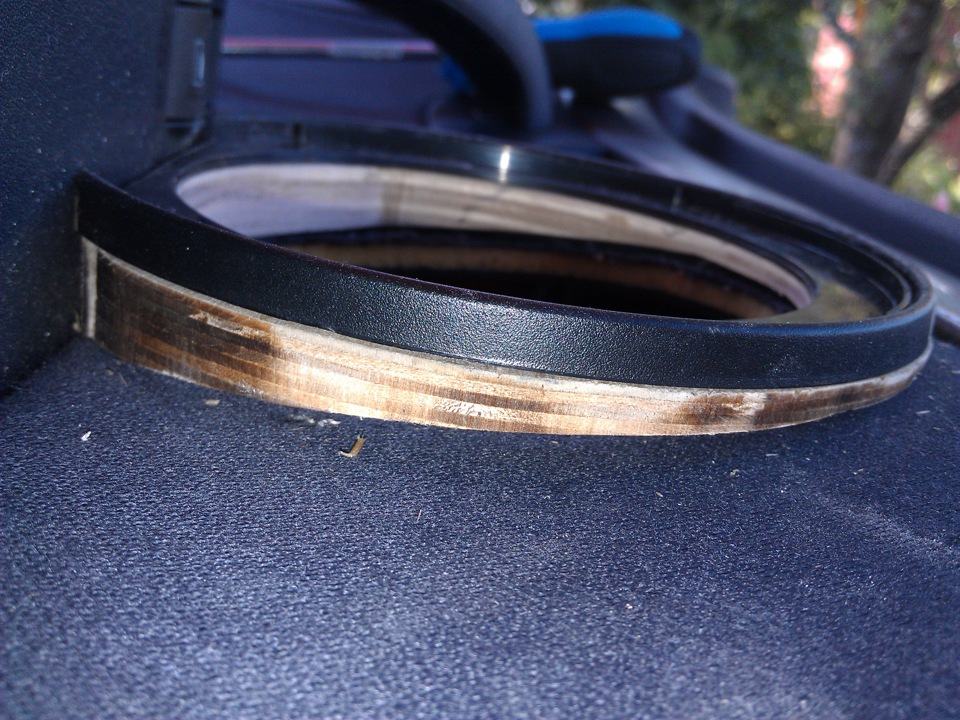

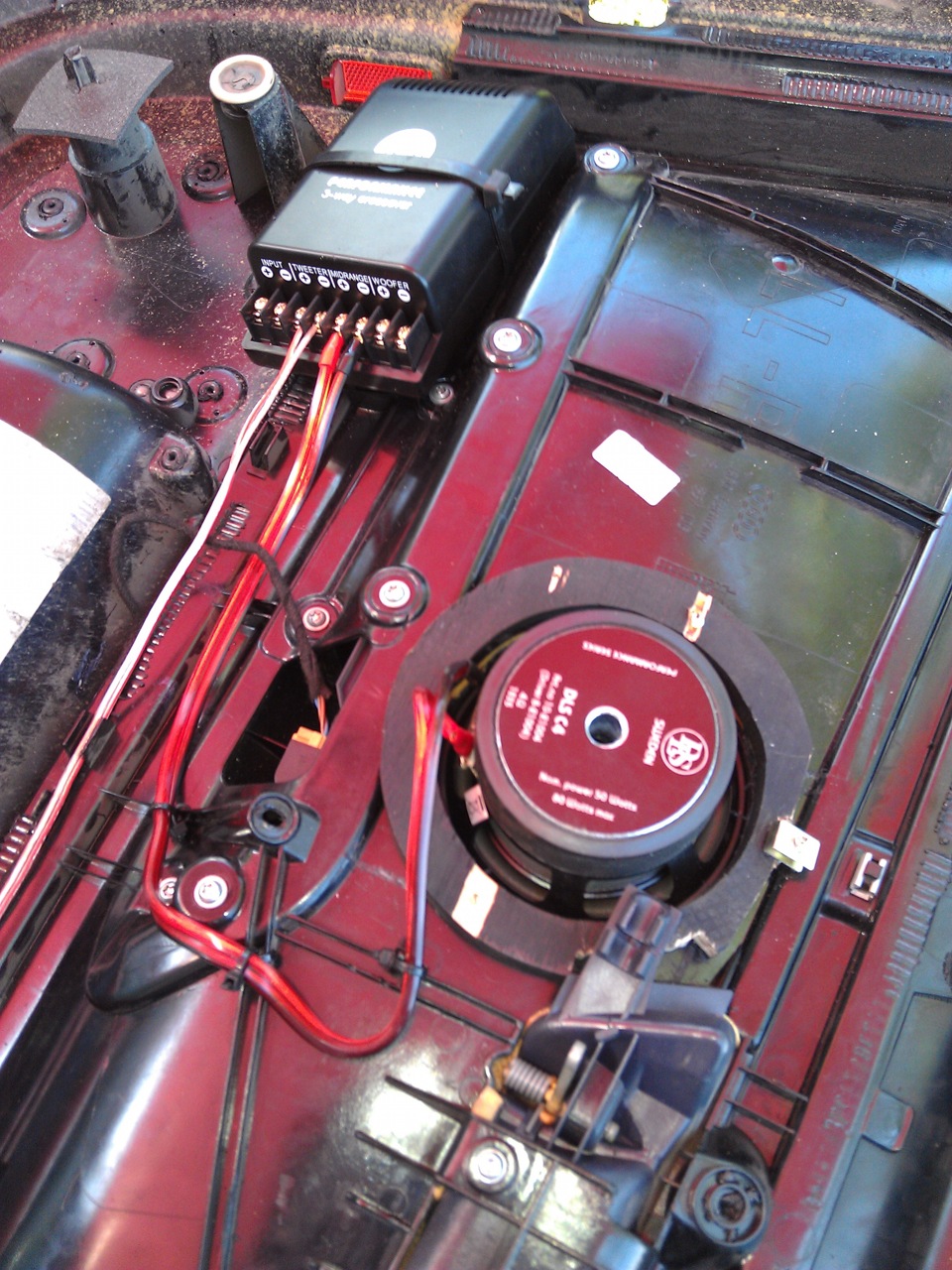

с внутренней стороны так же установил деревянное кольцо для усиления конструкции крепеления динамика.
Немного не влез магнит динамика, пришлось с помощью кувалды не значительно подстучать панель двери, чтобы всё встало на свои места.

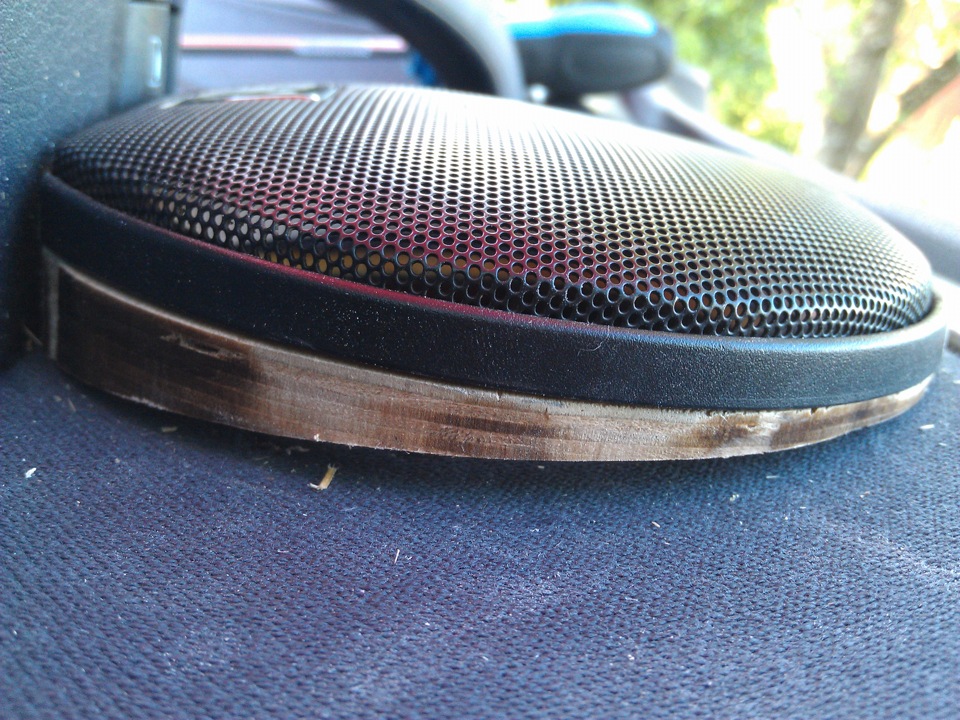

После установки среднечастотников с наклоном вверх сразу проявилась на слух средняя полоса частот при прослушивании. Дверь в месте установки имеет обратный уклон, поэтому до установки подиумов с наклоном динамики играли музыку вниз, теперь чуть вверх и их стало нормально слышно.
Для тех, кто не знает — средние и высокие частоты распространяются по прямой и важно, чтобы акустика этих диапозонов была развёрнута на слушателя.

Что не требуется для динамиков нижней частоты, теперь речь пойдёт об их установке.

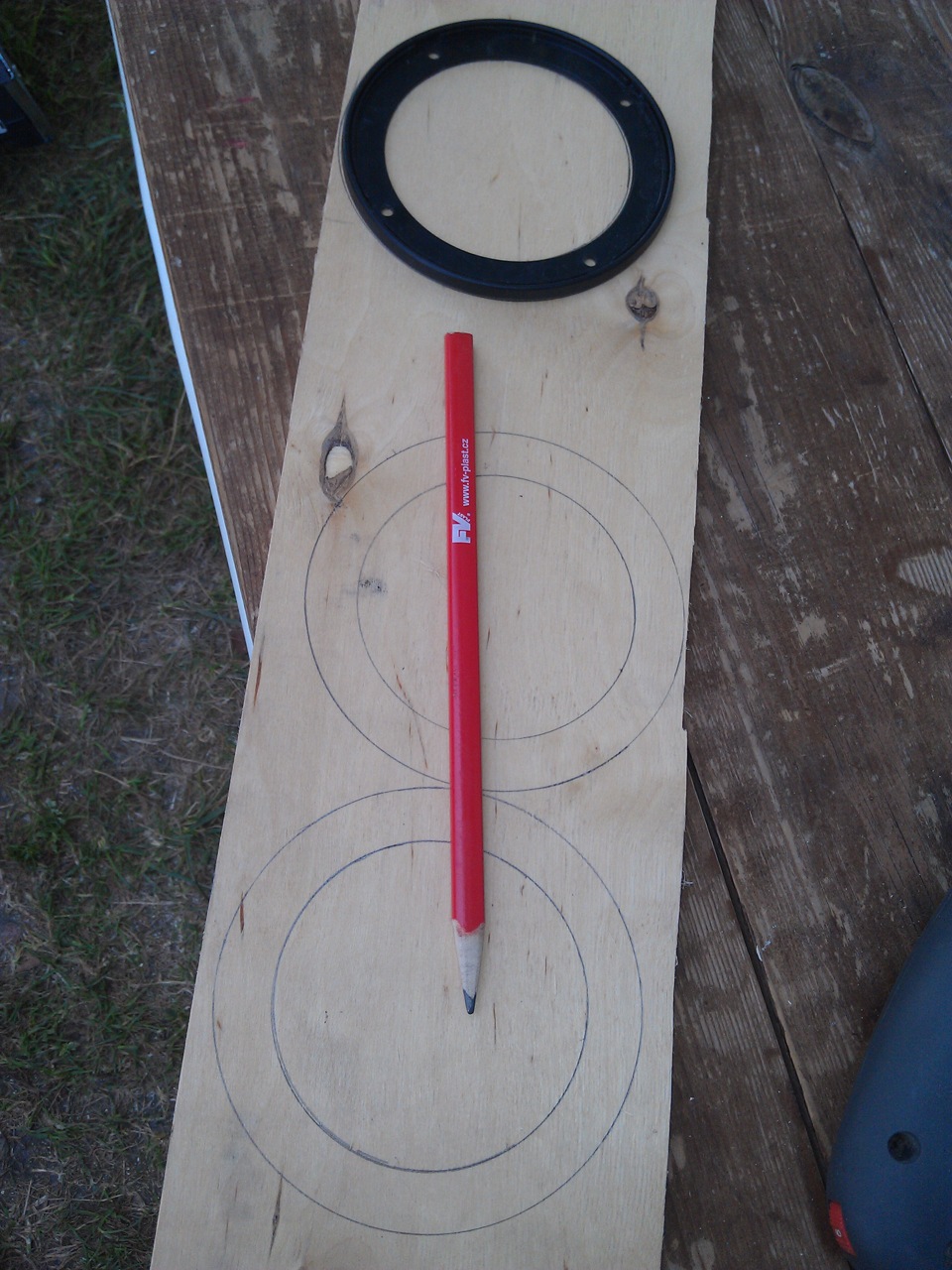

Аналогично всё разметил на фанере с использованием подручных средств ) )

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

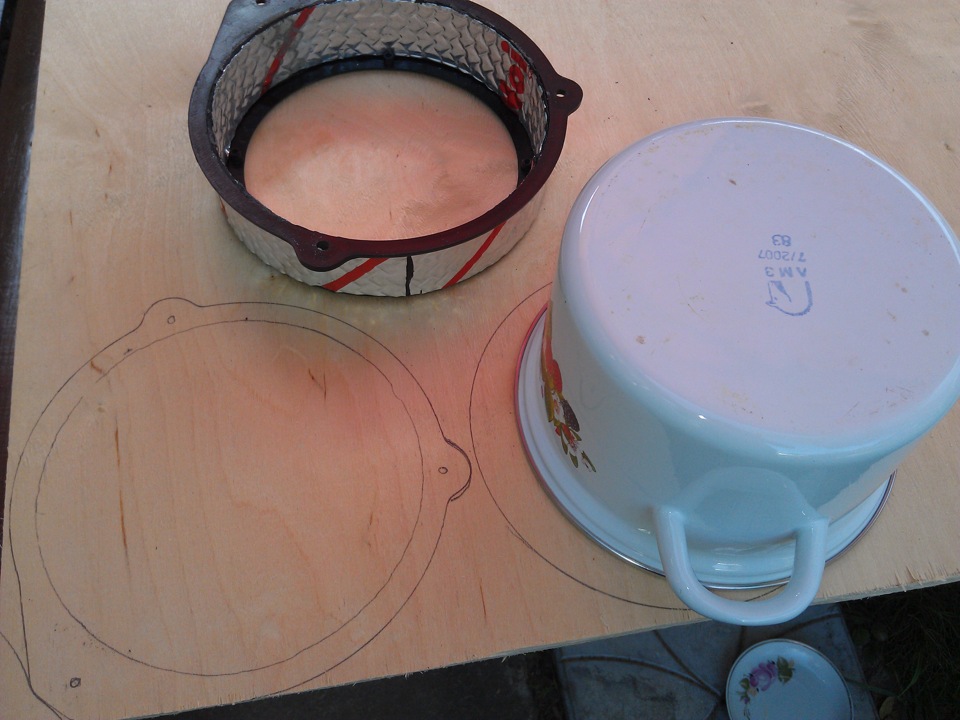

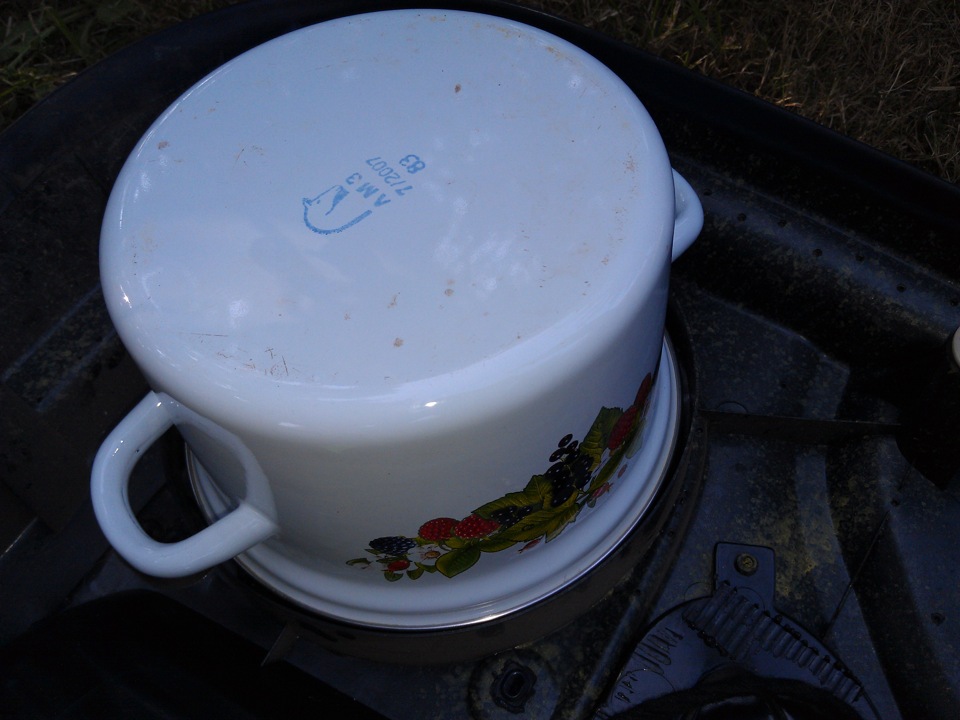

кастрюлька идеально входила по диаметру в направляющую динамика на обивке двери и использовалась как шаблон просто

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

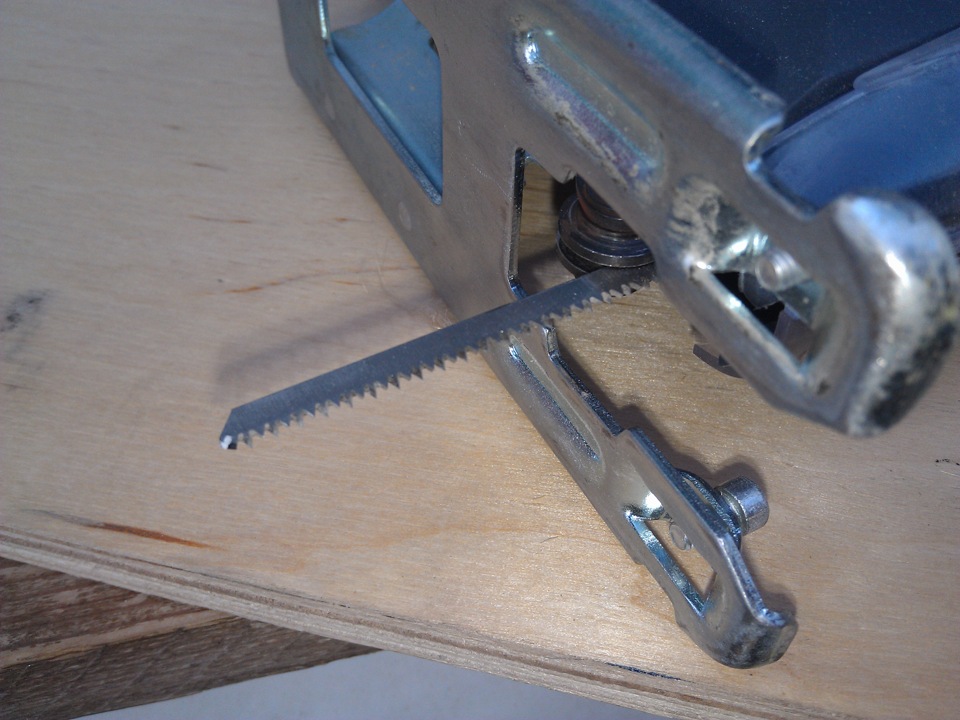

После разметки самая нудная часть всего процесса, выпиливание огромного количества кругов!
Грязи, пыли, шума было много! ) ) )

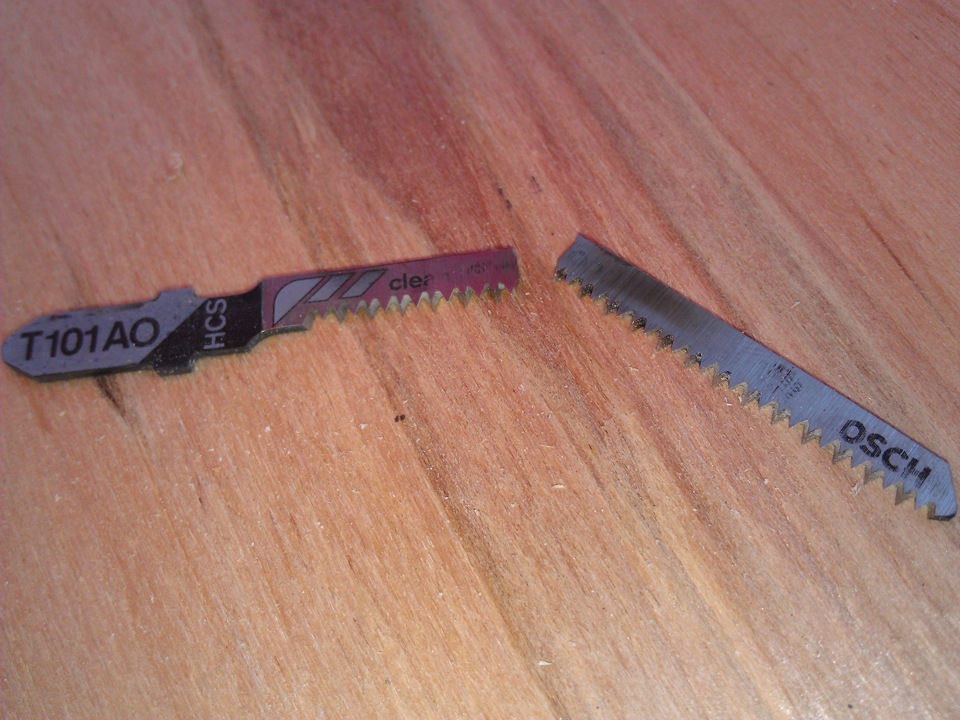

В процессе пилки погибло одно полотно (пилка)

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

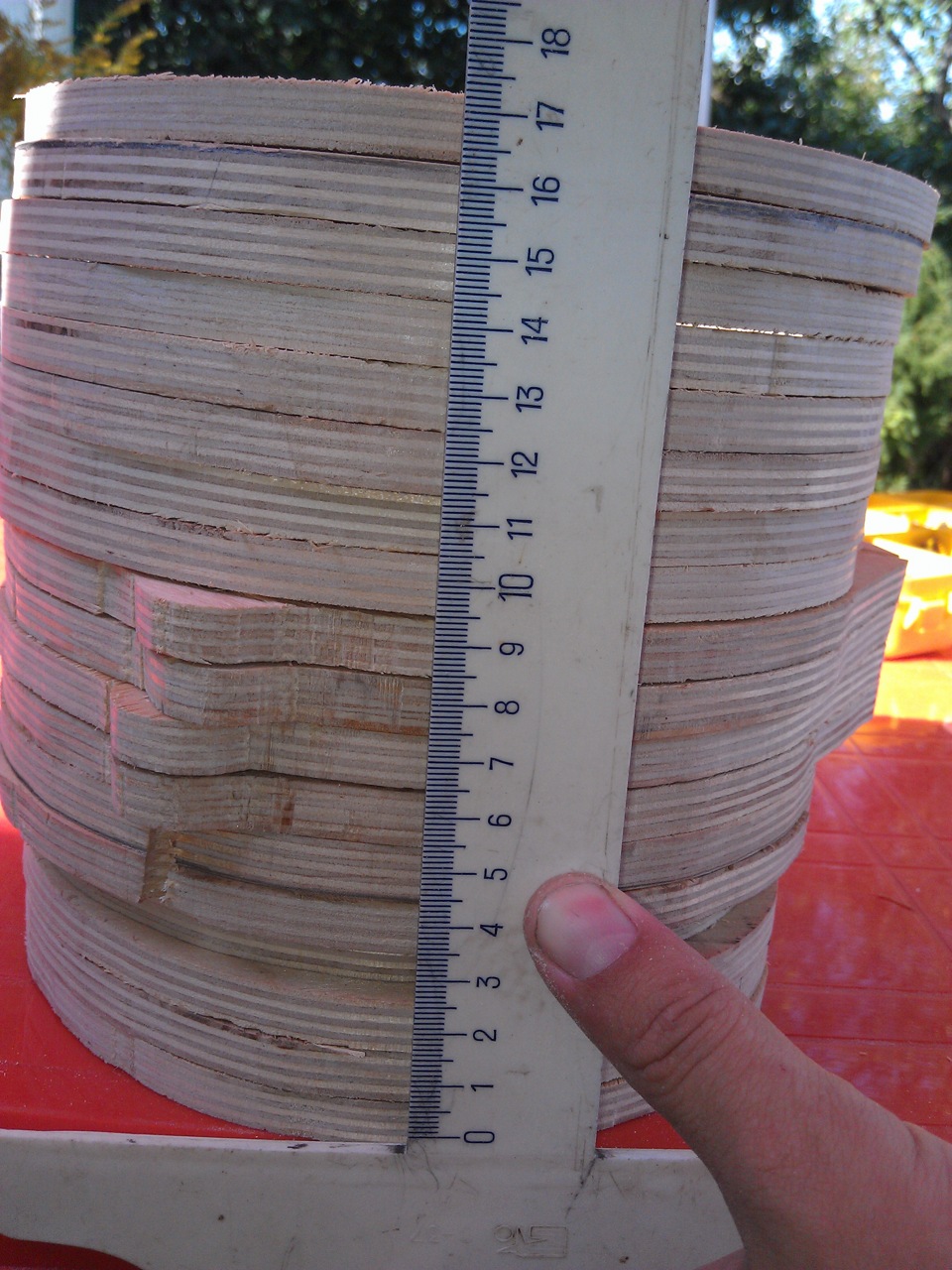

Напилил 17,5 см. колец ) ) )

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Затем по той же технологии с помощью клея и саморезов собрал колодцы под динамики, аналогичные пластиковым.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Покрасил их и прикрутил на свои места на двери.
Сделал все 4 двери по одинаковому принципу.
В передних дверях решил из пластиковой 2-х литровой бутылки сделать козырьки над динамиками, т.к. на динамики явно сверху попадает вода и клеммы уже окислились без козырьков

Источник

Трехполосная акустика в автомобиль

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

3-полосная акустика в автомобиле

Любители слушать в автомобиле музыку высокого качества непременно оценят возможности современных систем, выпускаемых различными производителями. Среди множества видов и систем, отдельное место заслуженно занимаем трехполосная акустика, которая составляет конкуренцию двухполосной.
Акустика трехполосная рассчитана на людей, требовательно относящихся к качеству звука, и в этой статье мы узнаем про нее все.

Общий взгляд на трехполосную акустику

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Акустические системы трехполосные от Mystery

Как правило, мнение профессионалов и экспертов в области хорошего звука всегда на стороне 3-полосной акустики. Это не аксиома, но большинство из них сходятся в едином понимании того, что такая акустика идеально подходит для профессионального понимания.
Итак:

Примечание. Сабвуферы нужны для того чтобы хорошо отрабатывать басы. В автомобиле частенько возникают трудности с инсталляцией саба, в связи с ограничением пространства салона.
Кроме того, важнейшее значение имеет правильное расположение басовика, в противном случае никакой пользы от установки не будет.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Трехполосные акустические системы Hertz

Разница между двух- и трехполосной акустикой

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Что лучше трехполосная акустическая система или двухполосная

Двухполосный или трехполосный? Вечная борьба на всех этапах соревнования, которая идет, если честно, с переменным успехом.
Каждой из этих систем уделено свое место. Если трехполосная система намного сложнее двухполосной и более точнее из нее выходит звук, то и установка значительно труднее и не каждому по плечу.
Но обо всем поподробнее:

Примечание. Любая трехполосная акустическая система состоит из мидбаса, среднечастотника и высокочастотника. Двухполосная система же состоит из одного динамика, воспроизводящего мидбас и СЧ, а также высокочастотника.

Примечание. СЧ динамик не потребует объемного акустического оформления, как мидбас. По сути, это означает, что его можно установить где угодно.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Разница между видами акустики

Примечание. Сложность установки трехполосной системы заключается, в первую очередь, в кроссовере, который на стадии установки представляет собой такую проблему, что его лучше выбросить и подобрать новый. Дело в том, что штатный трехполосный кроссовер способен функционировать только при идеальном варианте размещения динамиков, то есть на одинаковом расстоянии от слушателя, а в салоне автомобиля достичь этого довольно сложно.

Что же делать? Отказаться из-за сложности установки от сложной трехполосной системы в угоду двухполосной?
Ответ неоднозначен и скорее всего, зависит это от того, насколько владелец будущей акустики понимаем трудоемкость процесса монтажа и его затратность. Если он обязательно хочет слушать музыку с превосходным звуком, без каких-либо искажений, то придется сделать выбор в пользу 3-полосной акустики, и это будет правильным решением.
Установить трехполосную систему своими руками очень сложно, хотя в сети и можно найти подходящие инструкции, как это сделать. В процессе монтажа поможет просмотр видео и фото – материалов.
Как и говорилось выше, цена на установку такой акустики довольно высока, поэтому провести все самому выгодно, но очень рискованно.

Источник

Как колонки подключить к автомагнитоле: что для этого надо знать

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет.
Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам.
Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки?
Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет.
Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок.
К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Примечание. Подключение колонок к автомагнитоле – процесс ответственный, но не сложный. С этим делом вполне справится и новичок, никогда ранее не делающий этого.

Подключение

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как к автомагнитоле подключить динамики

Итак, чтобы соединить друг с другом эти две составляющие акустической системы, надо будет для начала вооружиться требуемыми инструментами.
Ниже приводим список:

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как подключить динамики к автомагнитоле

Начало

Приступаем к операции:

Примечание. Как правило, передние динамики должны стоять по краям торпеды или в дверях автомобиля.
Оба варианта хороши, но второй намного популярнее и подразумевает прочную фиксацию динамиков. Для этого дополнительно в дверь встраивается акустическим подиум.

Электропроводка

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Подключение динамиков к автомагнитоле

Примечание. Очень важно помнить, что кабель запрещается протягивать через металл или даже пластик без защиты.
Это приводит к замыканию. Поэтому устанавливаются специальные кольца прокладки, которые очень прочно надо зафиксировать с внутренней стороны.

Как подключить трехполосные колонки в авто. Смотреть фото Как подключить трехполосные колонки в авто. Смотреть картинку Как подключить трехполосные колонки в авто. Картинка про Как подключить трехполосные колонки в авто. Фото Как подключить трехполосные колонки в авто

Как правильно подключить колонки к автомагнитоле

Примечание. Хочешь не хочешь, а некоторые отрезки проводов пойдут по полу. В этих местах их лучше всего обернуть прочной гофрой, к примеру той, которой защищают электрокабели.

Завершающий этап работы

Примечание. Крайне запрещается проводить все описанные выше манипуляции с подключением при включенной АКБ!

Примечание. На данном этапе работ надо быть крайне внимательным. Дело в том, что клеммы динамиков не должны ни в коем случае касаться металлических элементов машины.

В процессе проведения работ по подключению своими руками важно использовать наглядные пособия. Очень помогут видео обзоры и фото – материалы, пошаговая инструкция и чертежи.
Цена вопроса в данном случае практически нулевая, ведь за услуги платить не придется, а надо лишь купить кое-какие материалы для работы.

Источник
