Как подключить видеорегистратор 70mai в машине без прикуривателя

2️⃣9️⃣1️⃣Установка и подключение 🎥 Xiaomi 70mai Dash Cam Pro Midrive D02

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Очередное пополнение БЖ, сегодня речь пойдет об установки и подключение питания видеорегистратора Xiaomi 70mai Dash Cam Pro Midrive D02. Очередное видео от MAKC070, в первые секунды запись со звуком идет на сам видеорегистратор поэтому тихо но потом переключается на телефон, будьте аккуратны.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

В комплект данного видеорегистратора входит:
1. Видеорегистратор;
2. Кронштейн;
3. 2 наклейки антистатические;
4. Кабель для подключения;
5. Питание в прикуриватель на 2 выхода usb$
6. Лопатка для укладки кабеля.
7. Инструкция.
8. Дополнительно приобрел флэшку 32GB Samsung evo plus.
Для подключения решил приобрести дополнительное гнездо, взгляд упал на фирму Airline ASP-1-01 с крокодилами цена порадовала в emex всего 146р.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Для начало снимаем старый недовидеорегистратор silverstone f1 был куплен спонтанно, когда каркам q2 приказал долго жить, на тот момент особо финансов не было, а успокоить душу надо было. Снимал он, не то чтобы на 3ку, на 2ку плюсом еще переодически отваливался, приходилось иголкой нажимать резет.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Немного истории о подключении, 3 года назад было потрачено 2 дня для преображении панели приборов, то есть прокладки проводов, чтобы их было невидно. Использовал тогда купленные 2 преобразователя напряжения с различной мощностью и разъемами. Можно ознакомиться:
1. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 1.
2. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 2.
Прошло каких то 3 года и в новом телефоне уже не micro usb, а type-c, на видеорегистраторе был mini usb, а на новом micro usb. Поэтому перед покупкой задумался на этот счет и все же решил купить гнездо и подключить в него, но крокодилы заменить на клеммы, закрепить его по надежнее и обматать тем же медленом для мягкости. В голове картинка была сложена как и что подключить, но приступив к разборке салона решил глянуть на установленный ранее преобразователь напряжения установленый для телефона (кабель выходил у левой стойки) как раз micro usb. На коробочке увидел нужный вольтаж 2,1А, подумав, пошел за регистратором, подключил его и он спокойно включился. Вся идея сделать по новому тут же улетучилась. Пишу сейчас данный текст с иронией, но об этом уже в другой статье)), а мы продолжаем. Так как провод был протянут от монтажного блока под бардачком, через климат плюс под рулевой колонкой был истрачено все 3 метра провода, пришлось снимимать левую накладку стойки, залазить под педали, откусывать стяжки в позе лотоса и снимать правую стойку и прокладывать этот кабель уже с другой стороны.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Кабель протянут через стойку, снимая средний плафон освещения, будьте аккуратны он держится кроме 3х защелок еще на 2х саморезах!

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Кабель проложен начинаю искать удачное место для установки нового регистратора. Включив акб и питание посмотрев как он снимает из нескольких мест, решено ставить за зеркалом сверху справой стороны, линза хорошо поворачивается и можно выставить нужный угол. Намываю стекло, протираю на сухо и наклеиваю антистатическую наклейку, баго получилось с первого раза. На наклейку уже наклеивается крепеж, в центе немного плохо прижал.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Место выбрано таким образом, что не мишает датчику на зеркале и можно сопокойно видеорегистратор снять.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Теперь нужно уложить все провода и закрепить микрофон от магнитолы Pioneer на плафон освящения, для этого потребовался 2х стооний скотч, место нашлось очень удачно.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Осталось подвязать провода, такак не стал убирать старый кабель mini usb, то его необходимо изолировать, наматывать изоленту совсем не комельфо, как раз подошла заглушка топливного фильтра.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Коробку преобразователя закрепил на правой нише колесной с уже установленой ранее. Старый кабель отключил от питание, уменьшить нагрузка так сказать.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Собираем весь салон, в обратной последовательности, в конце защелкиваем стойки.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Итог проделанной работы, место считаю выбрано самое подходящее, вписался классно.

Источник

Установка регистратора 70mai DashCam 1S без вмешательства в проводку на Lada Granta

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Всем привет, товарищи автолюбители и гости моего блога!

Решился я, наконец-то, установить видеорегистратор в свой новый автомобиль. Ибо вещь на дороге полезная и я бы даже сказал очень важная. Выбор пал на простой видеорегистратор из поднебесной Xiaomi 70mai DashCam 1S. Он обошелся мне всего в 2000, и ЯндексДоставка привезла его мне прямо домой.

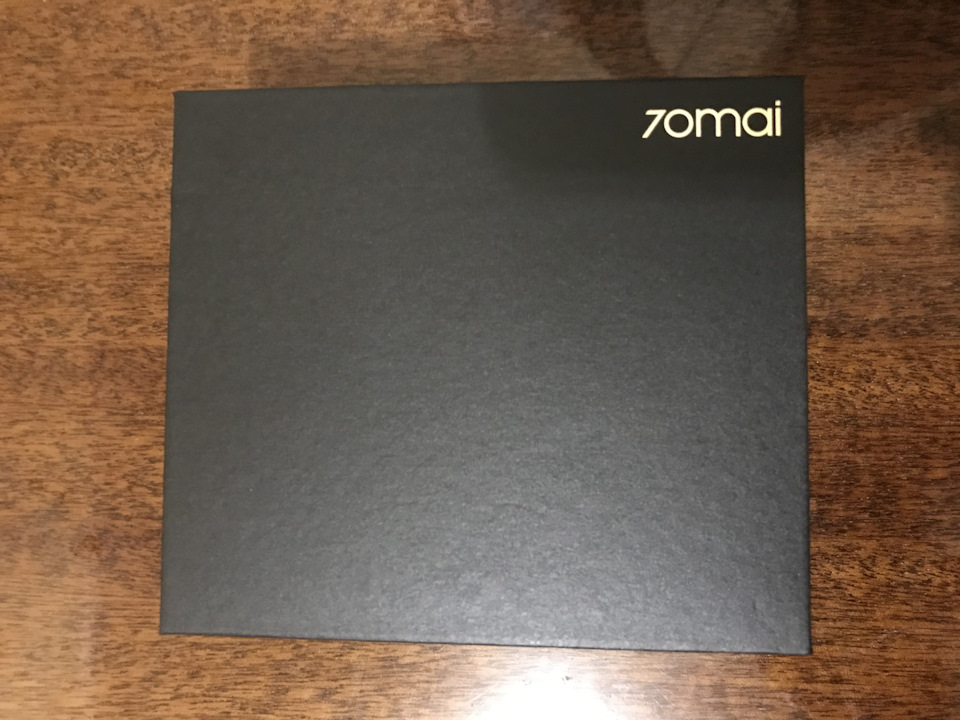

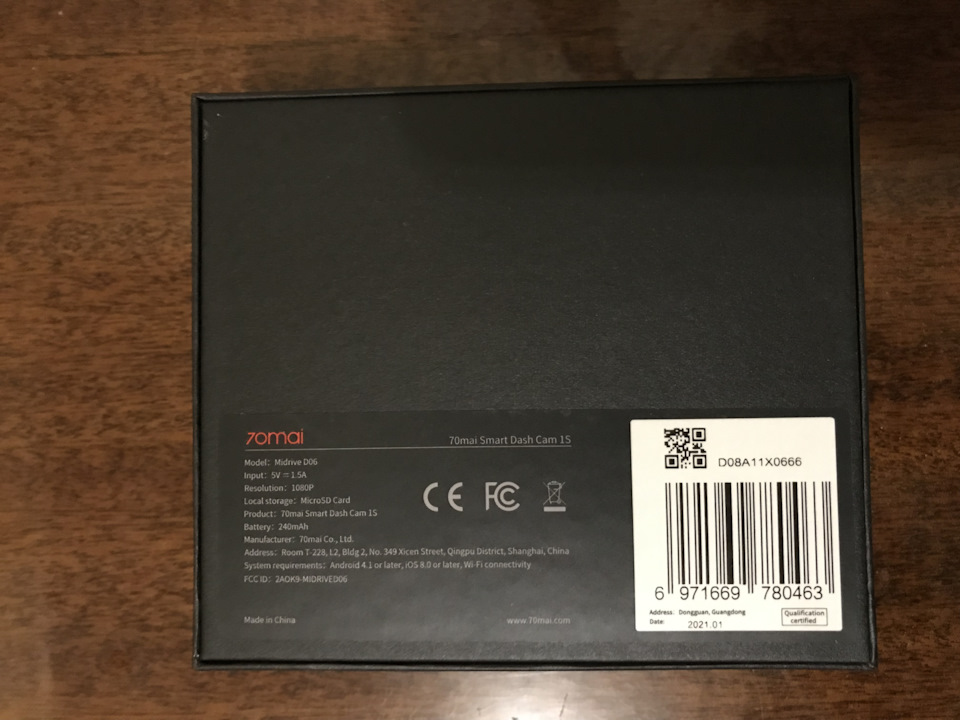

Сам регистратор приехал мне в симпатичной черной коробочке.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

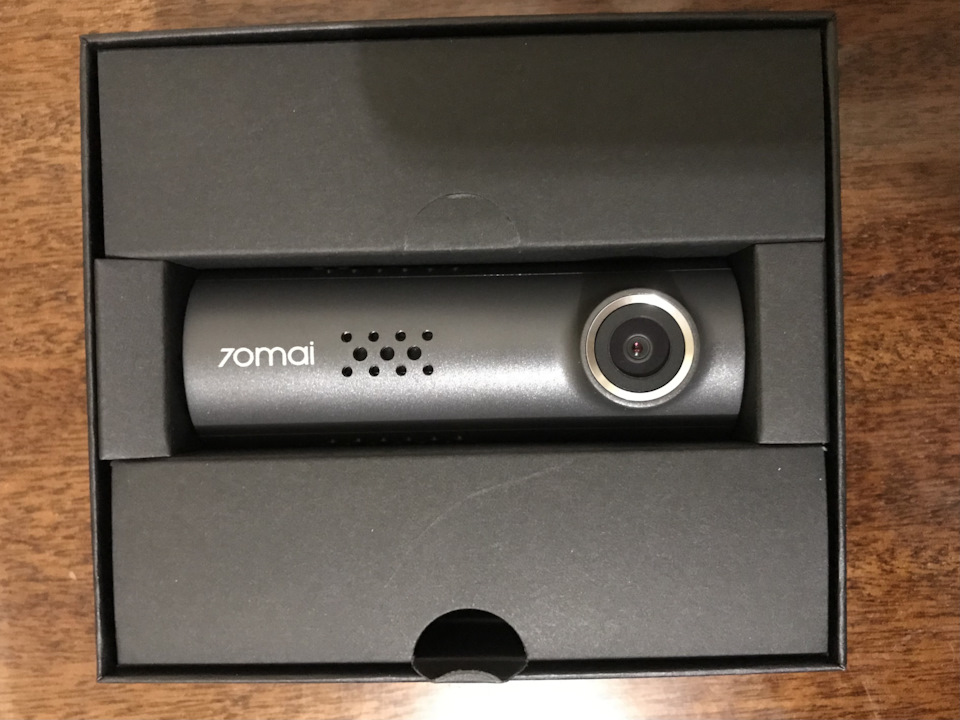

Внутри сам регистратор, зарядное устройство и кабель питания.) Стандартный набор. А так же крепление на лобовое стекло с пленкой.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Сам регистратор — глобальной версии.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Надписи все на английском.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Но все же прошил его прошивкой с 4пда — озвучка стала приятней и адекватней. Карту для регистратора купил новую, Class10. В принципе неплохого качества, обошлась мне в 500 рублей.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Так же купил набор клипсосъемников, чтобы без проблем снимать пластик. Это еще 350 рублей. С Китая мог бы заказать дешевле — но время не ждет.
Подключать регистратор было решено не вмешиваясь в штатную проводку, не режа и не паяя ничего, не снимая плафоны и прочее. А именно через адаптер в блок предохранителей. Заказал там же в поднебесной, и как все пришло, прикинул проводку. Вот что нам понадобится:

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Приступил к работе. Все скрутки пропаяны, все в термоусадки. Безопасно.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

И в результате вышло примерно следующее:

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Тем таких много в интернете, но кто читает такое впервые поясню: вот в этот разъем вставляются два предохранителя. Первый — тот который защищает основную цепь (тот вместо которого вставлен адаптер), а второй уже защищает цепь питания потребителя тока (в нашем случае видеорегистратора).

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

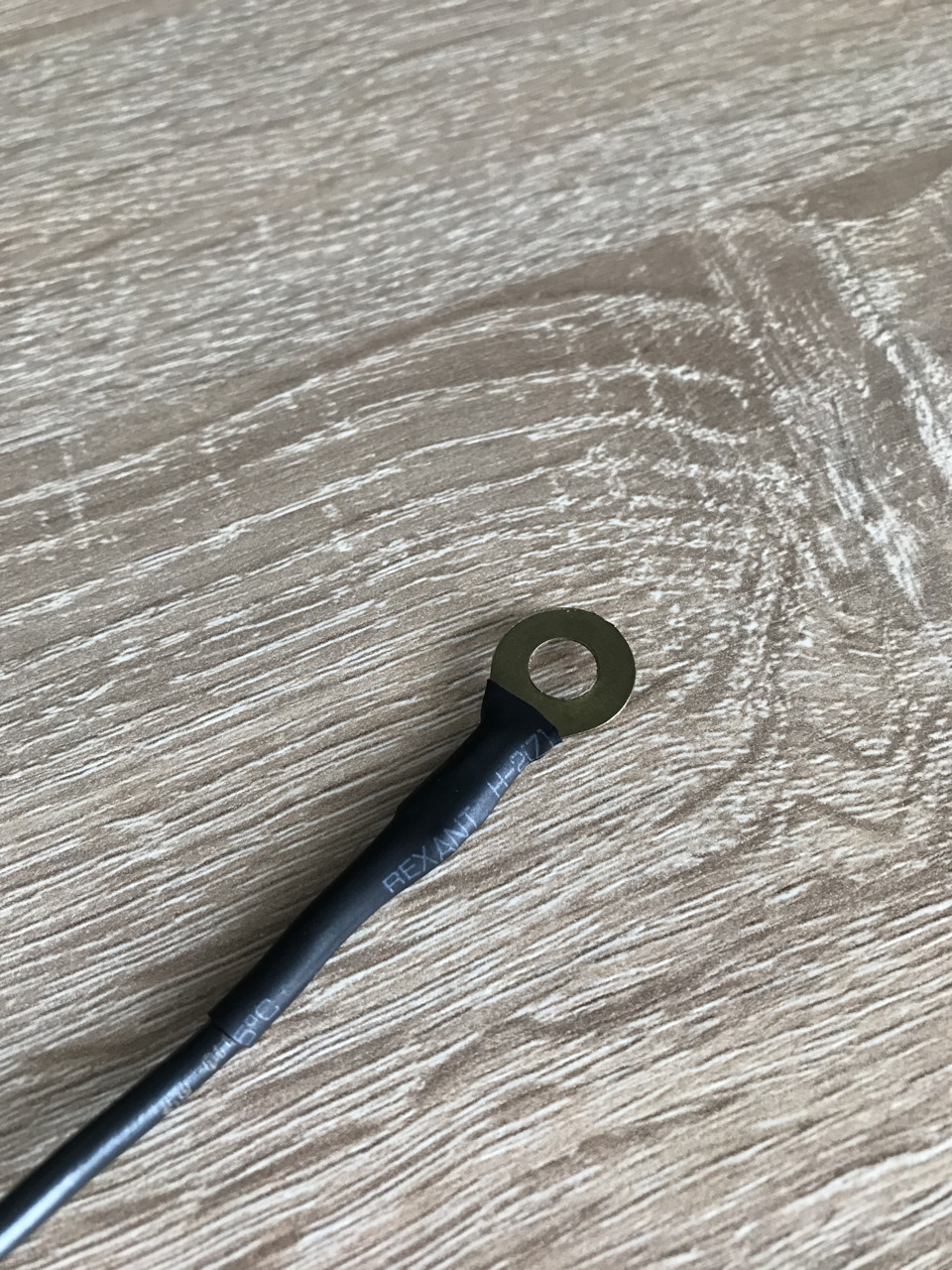

Вот эту клемму прикручиваем к любому месту кузова. Это минус питания потребителя тока — видеорегистратора.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Ну а на другом конце стандартная розетка 12V — куда вставлен зарядник для нашего видеорегистратора и далее уже идет подключение его через USB кабель комплектный.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

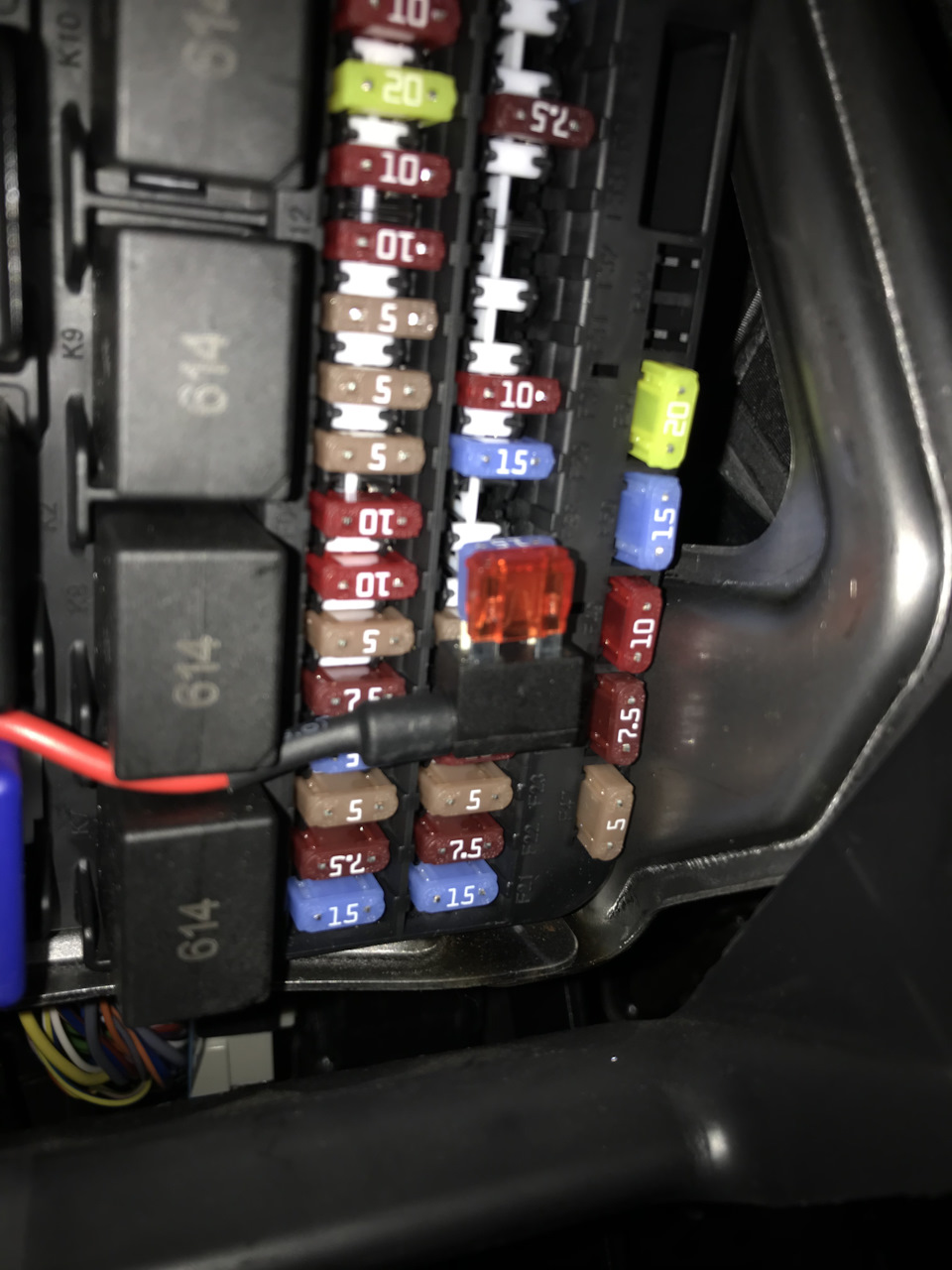

В блоке предохранителей это выглядит так:

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

и вот так, покрупнее если:

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

На этом подключение закончено. Регистратор подключил вместо предохранителя F25 — на прикуриватель. Номинал предохранителя в прикуриватель — 15А, на регистратор установил предохранитель номиналом 10А.

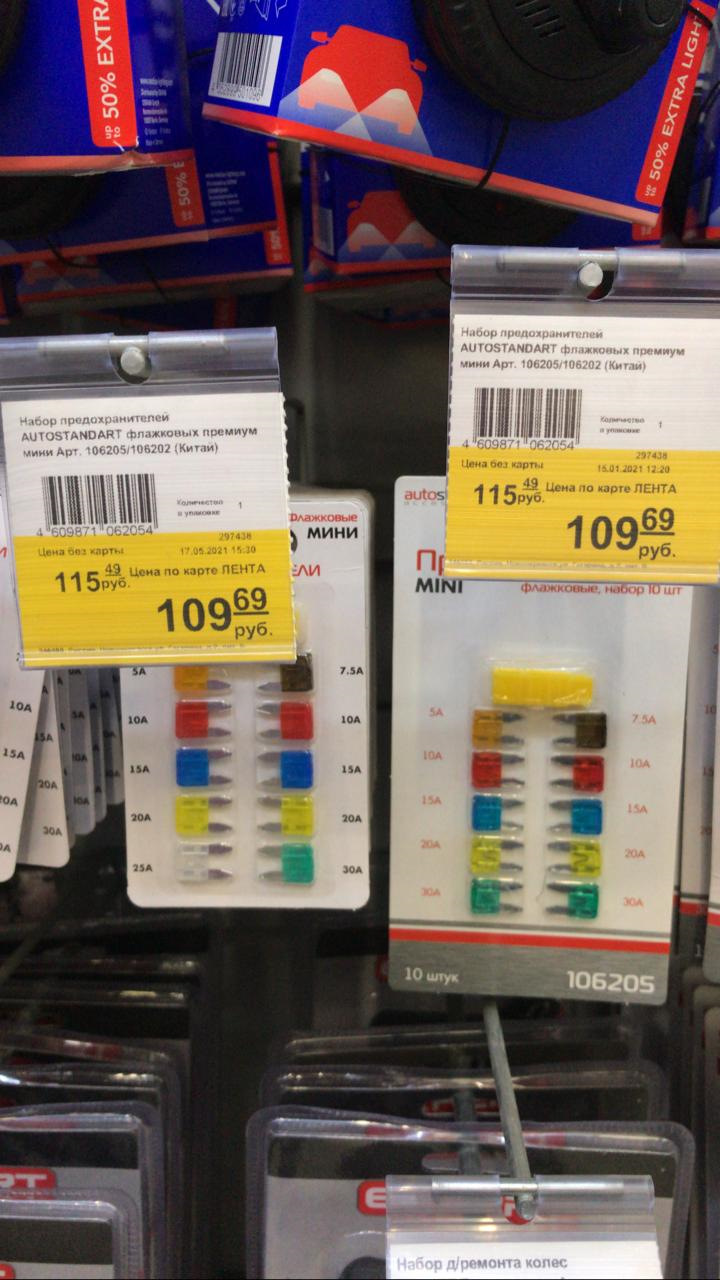

Предохранители в моем автомобили формата «мини» — таких не оказалось у меня — пришлось покупать ехать. Цены демократичные.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Должно хватить.

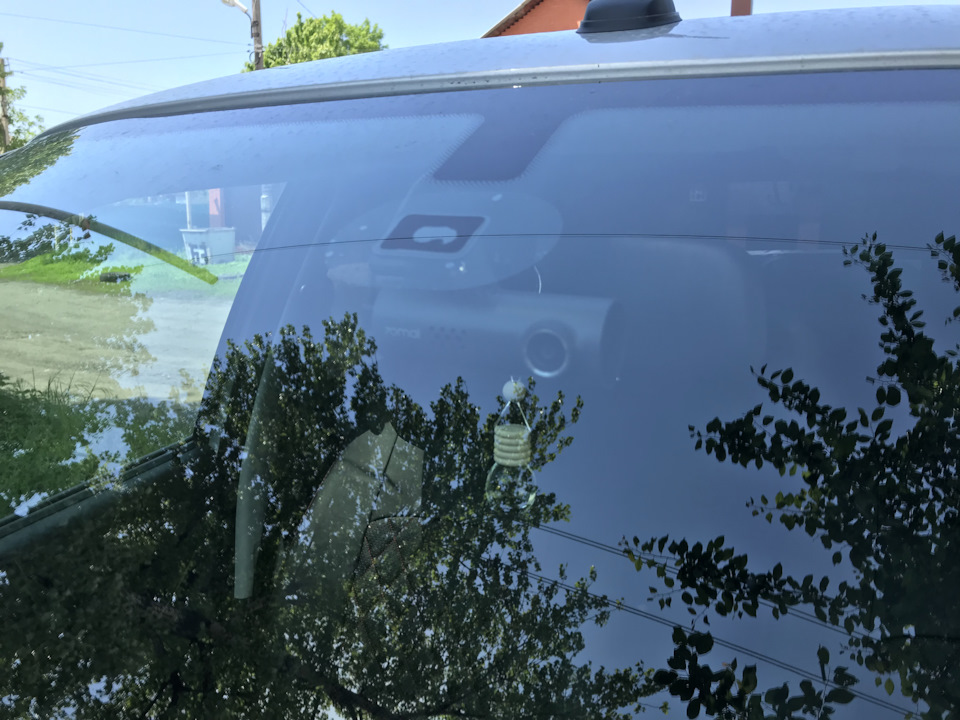

Сам регистратор выглядит на лобовом следующим образом:

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

С улицы, конечно, видно, но с салона обзору не мешает.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Вот такой простой и нехитрый способ подключения я нашел в интернете. Снять регистратор при таком подключении — дело 10 минут. Мне понравилось.

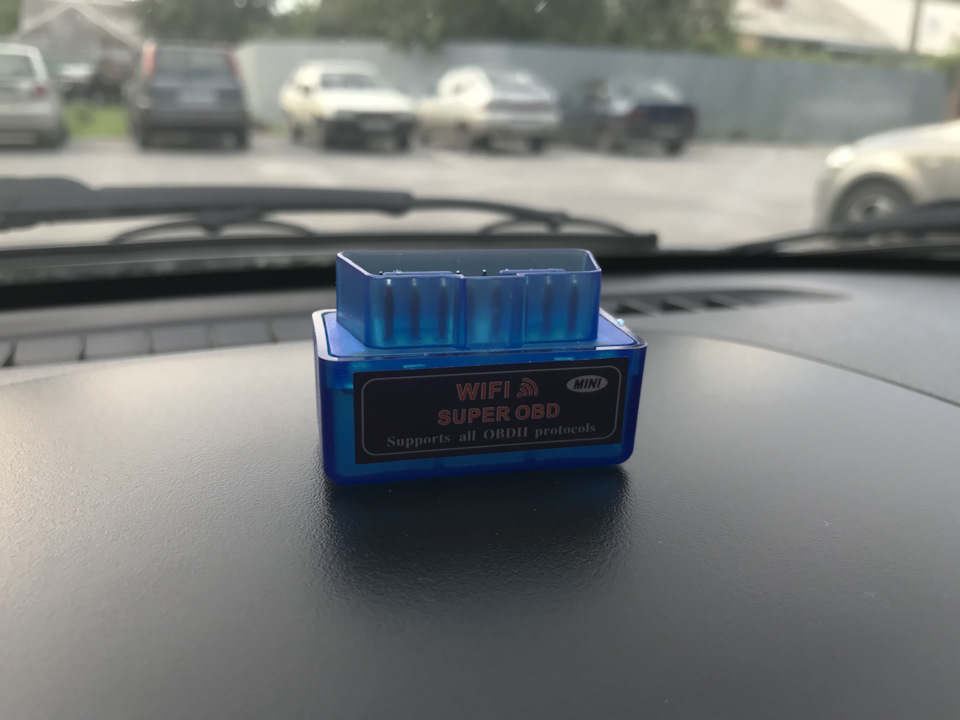

Так же для самодиагностики своего авто я прикупил в поднебесной ELM-327 адаптер. Но не простой, а с Wi-Fi связью. Так как являюсь обладателем iPhone — и с ним адаптеры Bluetooth не работают, так как айфон ограничивает соединения по Bluetooth и требует версию BT не ниже 4.0, в то время как у адаптеров она 2.0, если я не ошибаюсь.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

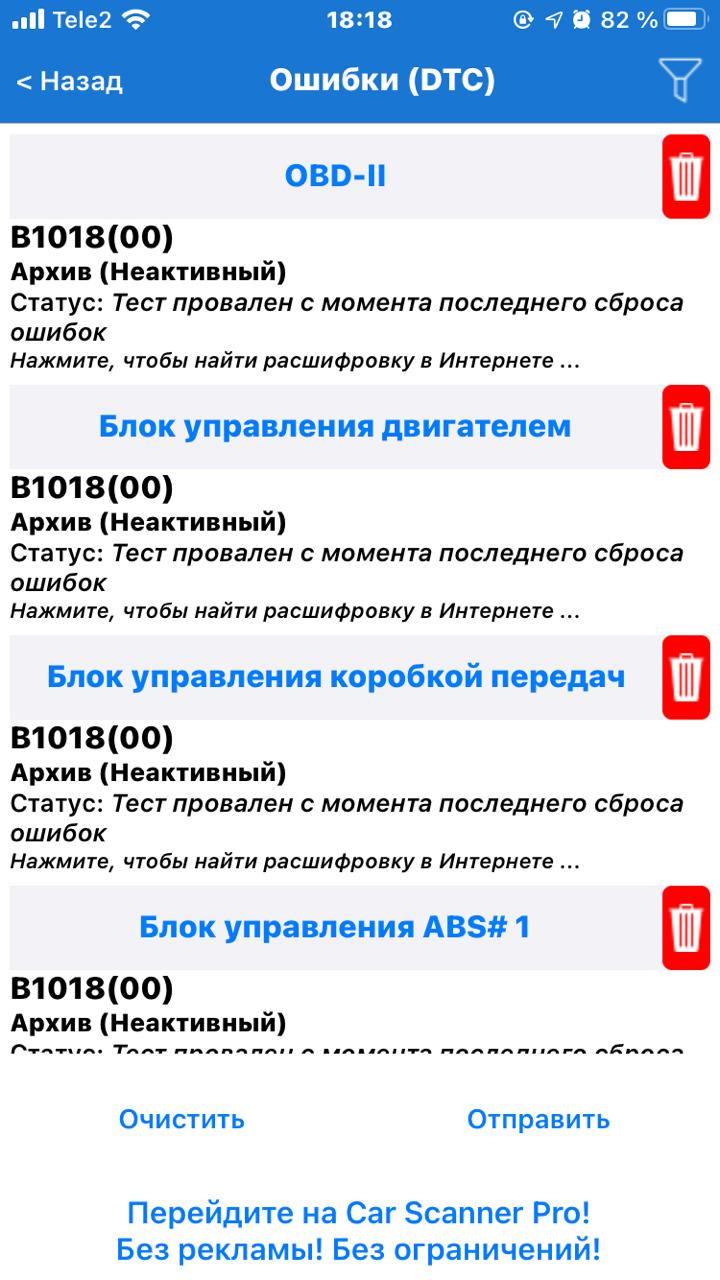

Подключилось все без проблем. Даже какие-то старые ошибки нашел.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Буду дальше изучать эту тему. Ну и по традиции фото машины. АвтоВАЗ рекомендует Роснефть. =)

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

На этом все. Всем ровных дорог и полных баков, товарищи автолюбители! До новых встреч на страницах моего бортового журнала!

Источник

Установка видеорегистратора 70mai по феншую или как сделать что бы все отключалось.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Доброго времени суток дорогой читатель.
Расскажу как подключить приборы по феншую, что бы они отключались тогда когда вы паркуете своих любимцев и уходите отдыхать.

Если кому то интересно о самом регистраторе почитать и посмотреть видео прошу в конец поста я помечу жирным)

Что нам для этого понадобится:
1. «Лягушка» на 2-4 USB или Розетка 12V, используйте только качественные «Лягушки» что бы потом не возникло проблем. (В принципе готов изготовить подобное устройство любому желающему хотя проблем сделать его самому не вижу)

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

2. Два провода разных цветов, один провод длинной 1м, второй провод длинной 50-70 см. (Можно и короче, и длиннее все зависит от места куда будете тянуть нашу «Лягушку».

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

3. Предохранитель 10А

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

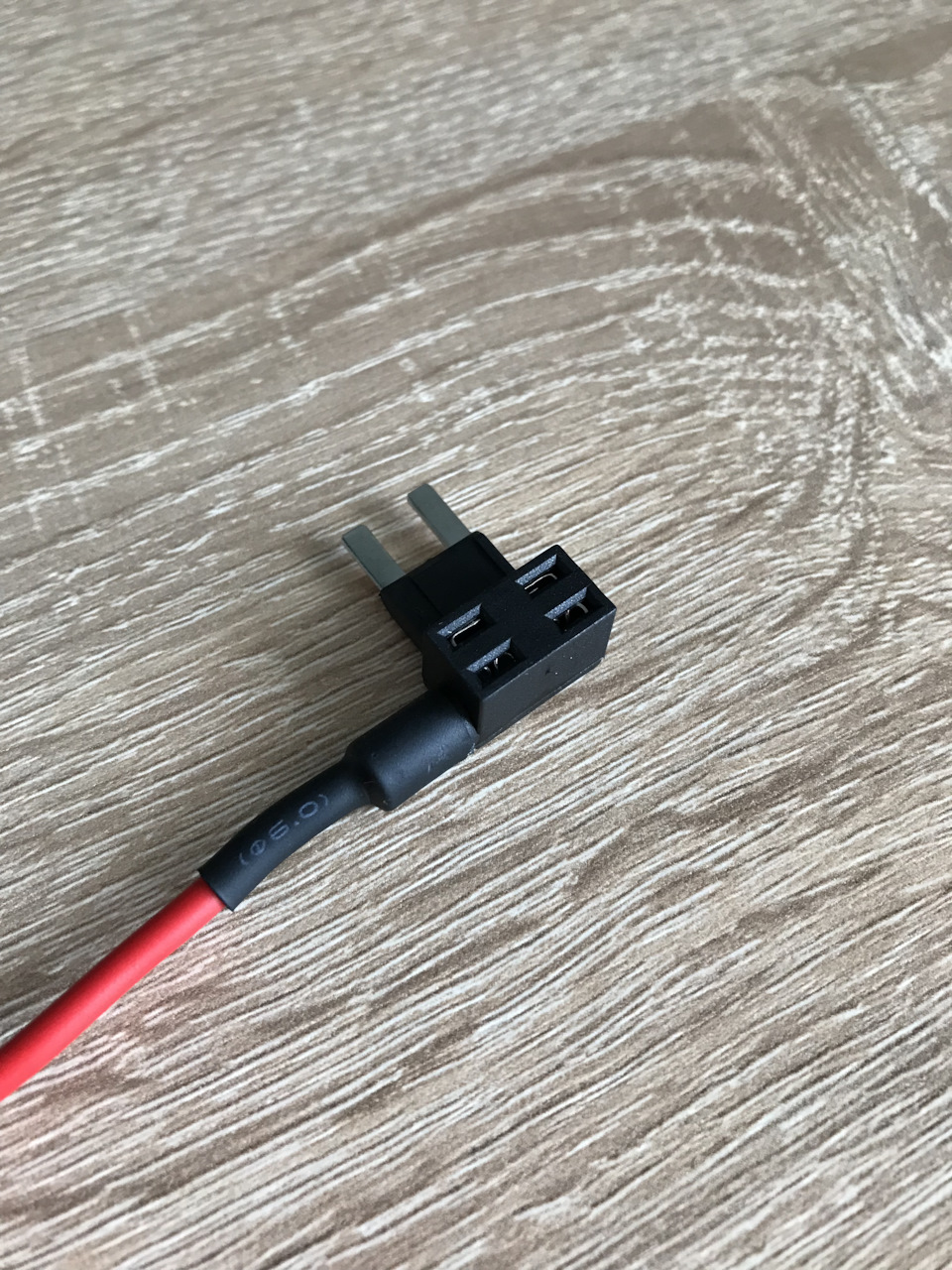

4. Разветвитель предохранителя с проводом.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

5. Паяльник
6. Изолента

Берем «Лягушку», Отрезам провод где то 1м в моем случае это красный провод. И припаиваем его к центральной пипке (ну не знаю как ее еще назвать). Это у нас плюс.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Берем провод другого цвета, в моем случае это белый. отрезаем 2 кусочка приблизительно по 10см каждый.
И паяем их к боковым пипкам. (Это уже смешно) Это у нас минус.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

В итоге мы должны получить вот такую конструкцию.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Будьте аккуратны не перегревайте контакты лягушки!

Теперь нам надо наши контакты хорошо за изолировать. Изоленту мотайте на Лягушку в натяг и не жалейте изоленты.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Теперь скручиваем 2 белых минусовых провода и припаиваем к нему оставшийся кусок от 40, до 60 см.
В теории паять тут уже не обязательно, но для лучшего контакта, что бы не чего не оборвалось, да и все ровно паяльник под рукой так то паяем и изолируем.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Берем наш разветвитель и припаиваем его к красному проводу, и изолируем.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Наша приблуда готова. Теперь нужно ее подключить к автомобилю.
Наш плюсовой провод тянем к блоку предохранителей в салоне, и вставляем его в место предохранителя F61, соответственно в 1 слот мы вставляем предохранитель который вытащили из F61 он у нас на 20А, и во второй слот вставляем предохранитель на 10А.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Минусовой провод мне было лень прикручивать к кузову. По этому я припаял его к минусовому проводу разъема аудио системы.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Изолируем и радуемся, так как все заработало.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Теперь когда мы закрываем автомобиль, приблизительно через 15-30 минут все приборы подключенные данным способом будут отключаться, и включаться при открытии автомобиля.

Теперь поговорим о видеорегистраторе 70mai Smart Dash Cam S1.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Читал о нем очень много. Да и у многих его видел.
Что могу сказать о данном устройстве, компактное, говорящее на русском языке, простое в установке, имеет так же кабель для того что бы реагировать когда машина стоит (Приобретается отдельно). Удобное управление через Wifi. Хорошее понятное и интуитивное приложение для управления. Качество записи тоже на уровне. Устройство которое стоит каждого рубля.
Так же прикладываю пару видео записи с него. Если думаете покупать ли такое устройство, не думайте, покупайте смело!

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Так же на головное устройство тоже поставил приложение, но это больше баловство.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя


Ставьте лайки, подписывайтесь и комментируйте, делитесь записью.
Для нас это очень важно.
Всем ровных дорог.

Источник

Способы подключения видеорегистратора без прикуривателя

Видеорегистратор становится незаменимым помощником шофера. Он запечатлевает самые яркие моменты поездки, стоит на страже безопасности транспортного средства, за ним последнее слово при решении проблем в суде или на дороге. Традиционно его подключают через прикуриватель авто, но иногда приходится подключать его другим способом.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Выбираем место установки

Главная задача видеорегистратора – фиксировать максимально хорошо дорожную обстановку и ситуацию в пассажирском салоне. Для этого необходимо обеспечить хороший угол обзора, чтобы охватывать боковое пространство. Наиболее удачных мест – два: лобовое стекло примерно по центру для легких устройств и на передней панели для приборов потяжелее.

Вариантов крепления видеорегистратора также два. Это небольшая присоска или клейкая лента. Первая подходит тем, кто часто оставляет свою машину без присмотра или же обязан после поездки сдавать видеоотчет. А вот клеенка свойства теряет быстро. Таким образом она подходит исключительно для недорогих регистраторов, которые не жалко.

При выборе места следует учитывать фактор подушек безопасности. Их срабатывание может зацепить прибор и уронить его. Кроме риска гибели устройства в целом, он способен травмировать водителя или пассажиров.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателяВидеорегистратор Mio MiVue 788

Подключение регистратора – куда

Всего существует 5 вариантов подключения этого прибора. Производители однозначно рекомендуют и настаивают на подключении через прикуриватель. На практике это реализовать очень сложно – прикуриватель традиционно зарезервирован за зарядными устройствами для телефонов, навигаторов или еще каких-то технологий. А установка многогнездного переходника ведет к повышенной нагрузке на системы автомобиля, что крайне нежелательно по безопасности и гарантийным условиям. Еще один минус такого способа – он работает исключительно при включенном зажигании.

Современные видеорегистраторы имеют как правило короткий провод. Главное условие при выборе места присоединения – оно должно быть максимально близко к месту установки. Для верхней части идеальное место подсоединения – потолочный плафон. Если же видеорегистратор располагается в нижней части лобового стекла или на передней панели, вариантов больше – вход магнитофона, прямое подсоединение к аккумулятору или зажигание транспортного средства. Рассмотрим их детальнее. Описанная процедура в каждом случае предполагает, что видеорегистратор уже установлен, если не оговорено иное.

Верхний плафон

Питание автомагнитола

Самый удобный и быстрый способ. Магнитола питается также напряжением 5 ампер, поэтому переходников не нужно. Достаточно лишь подсоединить проводку видеорегистратора к оранжевому кабелю питания аудиосистемы.

Прямое подключение к аккумулятору

Один из достаточно сложных, но надежных способов. Нагрузка на аккумулятор будет незначительной. Но здесь не обойтись без переходника или комбинации с мультипортовым пуско-зарядным устройством. Также понадобится предохранитель с силой тока на 15 А.

Подключение осуществляется через моторный отсек – либо напрямую с задействованием дополнительного предохранителя, либо через монтажный блок, где есть резервные элементы питания. Плюсовой контакт нужно запитать от аккумулятора, а минусовый – к любому свободному проводу такой же полярности.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателяИспользование дополнительных проводов для подключения

Зажигание

Этот способ наименее распространенный наряду с прикуривателем – на стоянке с отключенным двигателем такой видеорегистратор работать не будет. Провода к прибору могут тянуться по верху или низу лобового стекла транспортного средства. К системе зажигания нужно подключить исключительно положительный провод, а отрицательный контакт – к проводке машины.

Опасности и лайфхаки

Для надежной работы необходим багаж знаний по электронике и электросетям, а также навыки обращения с ручным инструментом и тестерами. При неграмотном подключении безопасность водителя и пассажиров под угрозой. Мало того, что периодически может отходить контакт, провода могут перетереться или вызвать короткое замыкание.

Следует учитывать, что вся начинка устройства рассчитана на кратковременную эксплуатацию. При постоянной же эксплуатации, особенно при прямом соединении, видеорегистратор разряжает аккумулятор, поэтому предусмотрите кнопку разрыва цепи. Поскольку многие регистраторы теперь оснащены собственной батареей, такая кнопка активирует контакт в момент критического значения заряда источника питания видеорегистратора.

Также неправильное подключение чревато преждевременным износом видеоприбора. Разряды могут создавать аудиопомехи или искажать видеосигнал. А это существенный минус в его предназначении – защите чести и достоинства автовладельца в конфликтах на дороге.

Заключение

Постепенно эти способы могут уйти в прошлое. Уже сейчас 99% всех автомагнитол имеют USB-порты, которые могут выполнять и роль зарядки для смартфонов, планшетов или иных устройств. Также постепенно люди приходят к желанию отдохнуть от гаджетов в дороге. Со временем нагрузка на прикуриватель уменьшится. А зарядки от гаджетов уступят место проводам видеорегистратора.

Источник

Установка видеорегистратора Xiaomi 70mai Dash Cam pro c GPS

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

Вот наконец-то получил переходник для подключения видеорегистратора к плафону освещения, подключил и решил написать о проделанной работе, а так же поделиться отзывом о данном видеорегистраторе, так как установлен он уже пару недель, а подключен был временно тупо в прикуриватель с проводами через салон (не очень удобно и красиво :)).

Покупал видеорегистратор тут: s.click.aliexpress.com/e/FnKIEjq
Цена со всеми купонами и кэшбеками получилась около 1530грн.
Переходник здесь: kplafonu.ru/product-categ…30-gd-2012-2017-без-люка/
Цена с доставкой из России 356грн.

Сразу скажу что GPS в данном устройстве на данный момент работает только для функции ADAS, т.е. слежение за разметкой (которой у нас почти нигде нет) и слежение за автомобилями перед вами, т.е. быстрое сближение и если вы на светофоре «тормознёте», а машина перед вами уже поехала, то он сообщит об этом. Т.Е. на данный момент GPS совершенно бесполезен, но разработчики обещают в новых прошивках внедрить трекинг и скорость, а это уже очень хорошо. (Добавлено через 6 месяцев: прошивка обновилась и теперь регистратор фиксирует скорость и показывает ваши координаты)

В общем и целом регистратор очень понравился. Включается и начинает запись очень быстро. Качество записи весьма и весьма приличное. Длина роликов по одной минуте, но для записи происшествия больше и не надо. Запись циклическая с перезаписью более старых роликов. Ролик в одну минуту занимает 167.77 Mb, т.е. на карточку в 64Gb влазит около 6 часов видео. Китайские ноунейм карточки не работают — он пишет что карта медленная, а ему надо 10 класс и выше. Меньше 8Gb тоже не берет.

Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть фото Как подключить видеорегистратор 70mai в машине без прикуривателя. Смотреть картинку Как подключить видеорегистратор 70mai в машине без прикуривателя. Картинка про Как подключить видеорегистратор 70mai в машине без прикуривателя. Фото Как подключить видеорегистратор 70mai в машине без прикуривателя

И несколько примеров видео:



Видео youtube, кстати, портит. Реальная картинка гараздо чётче и совершенно без квадратиков.

Дальше о установке:
К стеклу прилипил через родную плёнку, которая идёт в комплекте. Думал что будет плохо держать, но и пленка и скотч к плёнке держаться отлично.
Потом почитал как люди подключают: 1.можно через переходник к плафону освещения.
2. с помощью разветвителя предохранителя к блоку предохранителей.
Второй способ вроди как бы более правильный (и предохранитель будет от замыкания и от зажигания будет четко включаться и выключаться), но первый способ гораздо проще и есть в нём ещё один, на мой взгляд плюс — при выключении зажигания и выходе из машины (не зависимо ставишь на сигналку или нет) регистратор снимает (я засекал) ещё 20,5 минут. После окончания этого времени в машине срабатывает реле и питание на плафон отключается (это при условии что двери закрыты при открытии двери питание снова подаётся на плафон и регик включается). Я считаю это удобно при (не дай бог) ДТП. Вы вышли из машины, закрыли её, а он ещё снимает. И если вы не уверены что на видео (поможет вам это видео или там ваше нарушение), то можно «по-тихому» пока вы на улице как бы разбираетесь в происшествии скачать по wifi (который кстати присутствует в этом регистраторе и не мешает съемке (на некоторых при вкл wifi съёмка отключается)), так вот можете скачать по wifi последние несколько записей и удаленно форматнуть карточку, а уже потом при более серьёзном разборе, дома спокойно посмотреть видео и понять нужно оно вам или лучше им не светить. А так полиция может сразу карточку схватить, а там уже пусто.

Так вот о подключении. Этот способ уже много раз описывался на драйве и никаких трудностей он не вызывает.
1. Открываете карман для очков.
2. Откручиваете два самореза.
3. Извлекаете плафон.
4. Продеваете провод для регистратора аккуратно через потолок к регистратору.
5. Выдергиваете штекер с плафона.
6. Подключаете питание плафона через переходник.
7. Вставляете зарядку в прикуриватель и изолентой крепите её, чтобы не выскочила.
8. Обматываете все мягким скотчем из комплекта, чтобы не стучало.
9. Можно приклеить все на двойной скотч к плафону, чтобы совсем не стучало и не летало там. И можно ещё на всяк случай сверху изолентой прилепить :).
10. Вставляем плафон на место.
11. Закручиваем саморезы.
12. Наслаждаемся проделанной работой.

Удачи всем и чтобы видеорегистраторы пригождались только для фиксации всяких прикольных случаев и индивидуумов 🙂

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
