Подключение видеорегистратора без колхоза

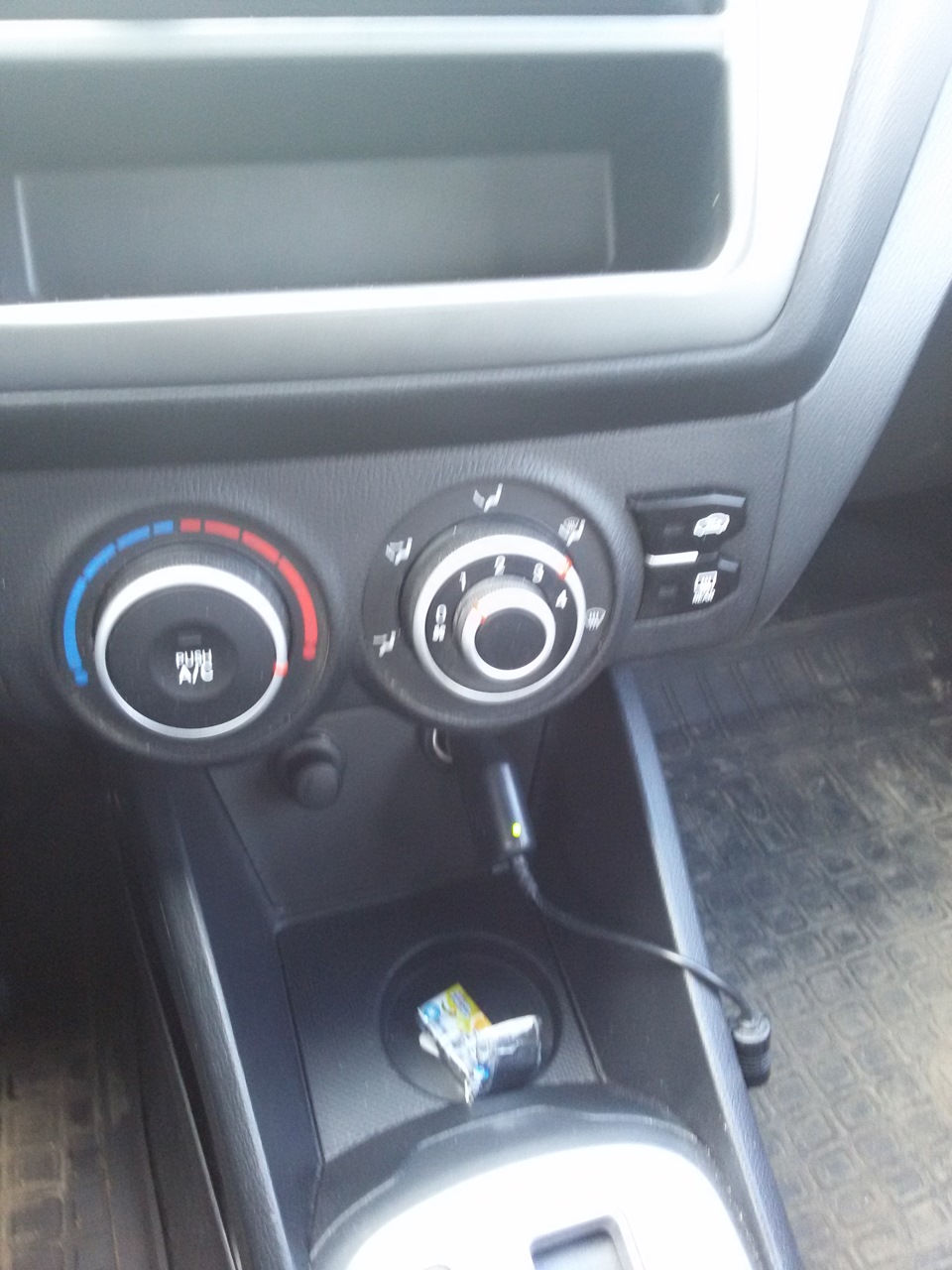

Видеорегистратор был запитан от розетки панели, провод к нему, как бельмо в глазу, а занятая розетка комфорта не добавляла.
Запись драйвовчанина alex4093 (спасибо ему за полезную инфу) подсказала нужное мне решение – подключить регик к штурманскому свету через адаптер с розеткой прикуривателя, благодаря чему имеем
— кратчайшее плечо,
— отсутствие колхоза и соплей,
— легкость монтажа,
— свободную розетку и
— минимум времени на возвращение в сток.
Списался на Драйве с разработчиком, на сайте оплатил и через несколько дней получил девайс.
Модельный ряд адаптеров, кстати, довольно широк и не ограничен только Рио и Солярой.
Понравилось качество исполнения на уровне заводского – к разъемам, проводам и пинам не придраться.
Перед тем, как спрятать адаптер под обшивку, обмотал его и провода регика тканевой антискрипной изолентой VAG для салонной проводки.
Подключение элементарное и заняло минимум времени – выкрутил два болта, снял штурманский фонарь, поменял местами фишки и на этом все.
Затем аккуратно под потолком провода уложил и вернул на место плафон.
Скрытое подключение видеорегистратора
Но видеорегистратор отказался с ней работать, ссылаясь на то что класс карты не соответствует, хотя класс карты на упаковке указан 10, ну да ладно, взял карту из фотоаппарата и поставил в видеорегистратор, а ту которая предполагалась для видеорегистратора в фотоаппарат, в итоге все везде работает, все довольны.
Разобравшись с картами памяти, задумался о подключении видеорегистратора без ущерба для штатной проводки, первая мысль была как и многие купить переходник к плафону и подключить через него, но затем увидел видео на канале ILdar Bayanov и эта идея мне понравилась больше, вообщем то так и сделал.
Для подключения были заказаны Предохранители Micro 2, Раздвоитель предохранителей и Розетка прикуривателя
Собрав все необходимое, приступаем к сбору, процесс подключения подробно описан в видео, я же просто оставлю несколько фото.
Текстильной изолентой обклеил USB провод.
Подключился к магнитоле через предохранитель в 5 ампер
переделал, взял питание с заднего дворника которого у меня естественно нет, поставил предохранитель 15 ампер, можно было взять питание с запасного, но на него питание постоянно, а на дворник от зажигания
Массу взял вот отсюда
Переделал на клему
Далее протянул провод за стойкой, под крышей и за зеркалом примерил удобное для себя место для установки самого регистратора, что бы не мешал обзору со стороны водителя, наклеил специальную пленку на стекло из комплекта которая шла с регистратором и приклеил сам регистратор.
Розетку прикуривателя так же обмотал текстильной изолентой и закрепил пластиковыми хомутиками вот тут
Вот вообщем то и все, считаю что такая установка более правильная, чем резать штатную проводку.
Удачи на дорогах!
Подключение видеорегистратора «для блондинок»
Приветствую тебя товарищ! Как ты там мой хороший? Чего не пишешь ничего? Я уже успел соскучится, а ты? Вчера мы с то ой классно пообщались, много обсудили, давай и сегодня продолжим?!
После покупки регистратора братцы, о котором я писал здесь https ://www.drive2.ru/l/590298107212734915/, я занялся поиском наиболее удачного решения подключения видеорегистратора, и желательно без вмешательства в проводку, терпеть ненавижу когда надо резать провода, затем делать скрутки и тому подобное.
Долгие поиски увенчались успехом. Ребята нашёл для себя самое простое и универсальное средство для подключения видеорегистратора. Причём мысль о поиске такой вещицы назрела ещё когда устанавливал прошлый видеорегистратор и тянул кучу проводов. Затем я набрел на просторах интернета на сайт Kplafonu.ru, на котором можно подобрать по модели своей машинки разъём к плафону для установки регика, причём если твоей машинки нет в списке, ты можешь спокойно выбрать универсальный разъём, который напрямую питается от коробки предохранителей, что также упрощает монтаж висящих устройств до нельзя.
Как оказалось что именно для наших машинок существует универсальное подключение к плафону, которое позволяет произвести монтаж быстро, и делает его простым и легким, я даже не знаю что может быть ещё проще, наверное только дверь в авто захлопнуть.
Что ж обо всем по-порядку, связаться с ребятами кстати можно и здесь на DRIVE2, они ведут свою страничку и по всем моим вопросам дали максимально полные ответы.
Естественно для установки нам понадобится отвертка фигурная и в моем случае пластиковая карта, которая поможет максимально безвредно снять сам плафон.
Что ж порядок в целом следующий:
1. Аккуратно поддеть кнопки подсветки салона, я делал пластиковой картой, снялись легко, ничего не сломалось;
2. Выкрутить 2 самореза фигурной отверткой, задача «максимально сложная»;
3. Далее аккуратно проходим карточкой поддевая сам плафон таким образом чтобы не повредить потолок в местах крепления плафона;
4. После чего видим проводку подключения освещения, отключаем разъём;
5. Далее берём наш переходник, который приобрели у ребят, подключаем в разъём питания;
6. Прокладываем провод, в то место где будет висеть наш регистратор и подключаем к универсальному разъёму.
7. Второе ответвление подсоединяем к питанию плафона;
8. Обматываем антискрипом, причём так, чтобы исключить возможность разъединения разъёмов;
9. Собираем все в обратном порядке;
10. Радуемся отличному результату.
Однако ребята хочу огорчить тех у кого отсутсвует блок ВСМ в комплектации, у нас с вами постоянный плюс идёт на плафон, а потому регистратор придётся выключать в ручную или же отсоединять питание разъёма регистратора.
О продукции фирмы «Kplafonu» могу сказать смело ребята делают годную вещь, однозначно простота и удобство подключения, качество материала тоже на высоте.
Однозначно рекомендую к покупке!
Также, если кто-то из вас друзья знает как можно устранить проблему с автоматическим отключением регика при постановке машины на сигнализацию, буду признателен за Ваш комментарий и помощь, само собой исключая вопрос установки блока ВСМ, так как в дальнейшем я планирую его ставить, пока не знаю на сколько он мне необходим.
Всем спасибо за внимание, обратную связь жду в комментариях или личных сообщениях, всем рад, все добра)
Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
Оглавление:
Размещение видеорегистратора
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Варианты подключения видеорегистратора
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
Подключение видеорегистратора к плафону освещения
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Подключение видеорегистратора к магнитоле
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Подключение видеорегистратора к аккумулятору
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Подключение видеорегистратора к замку зажигания
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Что нужно знать при подключении видеорегистратора
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
Подключение регистратора напрямую. И немного радости)
Рад Вас снова приветствовать в блоге Не комфорта)
В этот раз хочу поведать короткую историю о вещи, которую собирался сделать давно — подключить напрямую видеорегистратор.
Сегодня звезды сложились таким образом, что заехав на Южный порт по мелочам, в автосервисе avtostudio.ru, где я подключал ПТФ год назад оказался свободный электрик и я без записи смог попал на подключение регистратора.
Полчаса времени, 1000 рублей, и вопрос решен.
Теперь регистратор подключен к зажиганию. Повернул ключик, включилось зажигание-заработал регистратор. Выключил машину, 10 секунд и регистратор отключается.
Снова свободен второй разъем прикуривателя и просто наведен фэн-шуй в салоне, ничего лишнего.
Я очень доволен работой. По данной работе был получен сертификат соответствия нормам ГОСТ, и гарантия на проделанную работы.
Цены дилеров на эту работу начинались от 3500.
Также были куплены наклейки на колпачки ступицы литого колеса.
На следующих выходных переобувка, хочу сделать красиво))
200 рублей, 2 минуты работы и никаких проблем) думаю черная серединка будет неплохо смотреться вместо обычной вклейки СКАД.
На этом пока все)
Спасибо за потраченное время и внимание)
Как обычно, вопросы и комментарии приветствуются)
