Как подключить видеорегистратор через usb в автомобиле
Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
Оглавление:
Размещение видеорегистратора
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Варианты подключения видеорегистратора
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
Подключение видеорегистратора к плафону освещения
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Подключение видеорегистратора к магнитоле
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Подключение видеорегистратора к аккумулятору
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Подключение видеорегистратора к замку зажигания
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Что нужно знать при подключении видеорегистратора
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
Видеорегистраторы
Обзор популярных моделей видеорегистраторов. Как выбрать видеорегистратор. Какой видеорегистратор лучше. Рейтинг видеорегистраторов.
Как подключить видеорегистратор без прикуривателя
Основная проблема подключения видеорегистратора к сети автомобиля через прикуриватель заключается в том, что прикуриватель – это единственный источник внешнего электропитания для устройств в автомобиле. Однако существует множество альтернативных способов подключить видеорегистратор к сети автомобиля.
Популярные способы подключения
В этой статье мы рассмотрим несколько самых популярных среди автомобилистов способов подключения видеорегистратора к питанию автомобиля:
Чтобы избежать неприятных последствий, эти способы требуют некоторой сноровки, опыта и знаний. Данные методы считаются среди водителей наиболее простыми в исполнении, они позволяют аккуратно спрятать провода и избежать значительной разборки обшивки салона.
Что нужно помнить перед подключением
Способ подключения во многом зависит от того, где будет расположен видеорегистратор. Например, если устройство находится за зеркалом заднего вида, то сподручней его подключить к лампе. При данном способе установки не возникнет необходимости протягивать большое количество кабеля и выполнять тем самым двойную работу.
Однако способы установки зависят от задачи, которую видеорегистратор должен выполнять. Если вы хотите, чтобы устройство фиксировало обстановку круглосуточно, то разумней будет организовать подключение от АКБ. Регистратор при этом будет работать даже при заглушенном двигателе.
Если вы хотите, чтобы регистратор включался сразу же, как двигатель заводится, то рекомендуется подключить устройство к замку зажигания.
К лампе освещения
Подготавливаем блок питания
Первым делом мы должны припаять провода к контактам нашего блока питания так, как это показано на рисунке.
Затем аккуратно заизолируйте контакты.
Очень важно подать «+» и «-» именно к соответствующим контактам адаптера питания от вашего регистратора. Иначе девайс попросту сгорит.
После подготовки блока питания можно приступать к лампе.
Затем наденьте плафон обратно и аккуратно закрепите провод или спрячьте его под обшивку салона.
При подключении регистратора к сети автомобиля таким способом, важно помнить, что блок питания в этой цепи – важная составляющая. Он не позволяет регистратору сгореть, поскольку напряжение питания регистратора составляет обычно 5В, при том, что в прикуривателе – 12В.
Напрямую от аккумулятора
В принципе, это один из самых оптимальных вариантов подключения видеорегистратора к сети автомобиля напрямую. Однако тут следует обладать некоторыми навыками и пониманием, как устроен моторный отсек.
Для подключения необходимо приобрести провода и предохранитель 15 А. Последовательность подключения будет выглядеть следующим образом:
Таким образом, вы сможете обеспечить бесперебойное питание регистратора напрямую от аккумулятора. Однако еще раз напомним, не следует лезть в двигатель, если вы не обладаете соответствующими навыками и знаниями. Лучше попросите специалиста, либо, знакомого, который разбирается в это вопросе лучше.
Подключение к зажиганию
При данном способе подключения регистратора питание на устройство подается сразу после поворота ключа зажигания. Далеко не всегда это удобно и сподручно, поэтому среди водителей этот метод – не самый популярный.
Чтобы подключить регистратор к замку зажигания:
Подключение к магнитоле
Данный способ является одним из самых простых и уступает, наверное, только подключению к лампе в салоне. Преимущество заключается в том, что мощность магнитолы составляет всего 5 В, что в довольно частых случаях соответствует питанию для видеорегистратора.
Для подключения устройства не потребуется каких-либо специальных переходников. Достаточно просто зафиксировать регистратор и подключить его через оранжевый провод, который ведет к магнитоле. Данный провод можно обнаружить под передней панелью.
Общие предупреждения
Конечно, для того, чтобы самостоятельно подключать видеорегистратор к внешнему питанию без использования прикуривателя и стандартного адаптера, необходимо помнить о технике безопасности. Без соблюдения необходимых правил результаты вашей работы могут самыми печальными: от банального не функционирования видеорегистратора до короткого замыкания, а в последствии – возгорания проводки или самого устройства.
Что необходимо помнить:
Если вы хотите, чтобы видеорегистратор фиксировал происходящее на улице круглосуточно, то подключить устройство следует к аккумулятору. Регистратор в этом случае будет иметь свою собственную дорожку для подключения и работать устройство будет вне зависимости от того, работает ли двигатель автомобиля. Выключить регистратор вы сможете только, нажав на кнопку питания на самом устройстве.
Заключение
Особое внимание хотим обратить внимание на то, что если вы не обладаете достаточными навыками для такой работы, то наиболее разумным решением будет обратиться к специалистам в сервисных центрах. Если у вас несколько устройств, которые необходимо подключить к бортовой сети, приобретите качественный разветвитель прикуривателя.
Как правильно производится подключение видеорегистратора в машине?
Важность наличия в автомобиле устройства, ведущего съемку во время движения, не подлежит сомнению. В случае ДТП или «подреза», с помощью этого девайса можно установить настоящего виновника происшедшего.
Однако не каждый автолюбитель способен правильно выполнить подключение видеорегистратора самостоятельно, а производители не снабжают авто этими устройствами по умолчанию. Как разобраться с монтажом незаменимого прибора и избежать при этом грубых просчетов поможет узнать данная статья.
Крепление видеорегистратора
Фиксация устройства проводится двумя способами:
Лучшие места расположения
Перед тем, как подсоединять записывающий девайс к системе электрической проводки автомобиля, необходимо прикинуть, какое место будет оптимальным для его размещения.
Выделим основные точки в машине, куда можно установить видеорегистратор:
При крепеже видеорегистратора следует учитывать наличие в авто подушек безопасности, встроенных в торпедо.
Это приведет к травмированию водителя и пассажира, сидящего спереди. Поэтому необходимо позаботиться о том, чтобы устройство находилось вне зоны действия подушек безопасности.
Способы крепления проводов
Мало подключить видеорегистратор к питанию в машине, нужно еще подумать о фиксации проводов. Для этого существует два способа:
Лучший способ — подключение видеорегистратора к прикуривателю
Подсоединить гаджет для видеосъемки к прикуривателю проще простого.
Для этого достаточно подключить в него специальный разъем.
Однако и здесь есть свои нюансы. Дело в том, что в современном авто это гнездо уже оказывается чем-то занятым.
Туда могут быть включены:
Данный способ подключения дает возможность гаджету функционировать только при условии поворота ключа в зажигании. А прибор может понадобиться и в «спокойном» состоянии авто.
Как подключить видеорегистратор в машине без прикуривателя?
Если устройство подсоединяется посредством ЮСБ-соединителя, занятый прикуриватель — не проблема.
Подключение к магнитоле
Один из самых простых и популярных способов.
Питание автомагнитолы составляет 5 Вольт.
Все, что нужно сделать автолюбителю — надежно зафиксировать видеорегистратор и провести его запитку с помощью оранжевого кабеля, ведущего к магнитоле.
Провод находится под торпедо.
Подсоединение к плафону освещения
Данный метод предусматривает выполнение действий по следующей схеме:
К зажиганию
Этот вариант используется не так широко, ведь прикрепленный таким образом регистратор функционирует только после того, как будет повернут ключ.
Для того, чтобы задействовать замок зажигания в деле подключения гаджета для видеосъемки, следует:
К аккумулятору
При выборе способа подключения гаджета к АКБ, автолюбитель должен выполнить следующие действия:
При потребности круглосуточной видеосъемки подключение к аккумулятору станет оптимальным выходом.
Выключить гаджет в этом случае можно будет через кнопку на самом девайсе.
К блоку предохранителей
Метод отличается безопасностью. Для того, чтоб соединить блок предохранителей и видеоустройство, необходимо:
Меры предосторожности
При подключении видеорегистратора желательно обладать хотя бы минимальными знаниями в области пайки и обращения с электричеством. Во избежание несчастных случаев соблюдайте следующие рекомендации:
Стоимость работы мастеров
Стоимость услуг специалистов по монтажу данного девайса зависит от типа оборудования и количества камер. Ценовой диапазон установки видеорегистратора составляет от 1 500 до 25 000 рублей.
Где заказать установку и подключение видеорегистратора?
Данный сервис доступен по таким адресам:
В Москве
В Санкт-Петербурге
Помните: от правильной установки и подключения видеорегистратора зависит его корректная работа.
При возникновении вопросов, касающихся монтажа гаджета, обращайтесь за помощью к профессионалам.
Подключение видеорегистратора к штатному USB рядом с зеркалом
Сначала о месте размещения регистратора.
Справа от зеркала — не вариант, поскольку либо мешает пассажиру либо обзор дороги с регистратора полностью или частично выпадает из зоны очистки стекла дворниками, то есть зимой или в дождь функциональность будет стремиться к нулю.
Под зеркалом — для меня тоже не вариант, т.к. хорть и немного, перекрывает обзор дороги.
Cлева от зеркала — на мой взгляд в Atlas Pro самое подходящее место для не очень крупного регика: не мешает ни обзору ни максимально открытому солцезащитному козырьку!
Чтобы подключиться к питанию, надо снять прикрывающий датчики кожух за зеркалом: в первый раз он снимается долго и неохотно. Как это сделать — вдохновляющее видео от Vladimir-ded — тут.
Нужна прочная тонкая пластиковая лопатка. Подойдут специальные лопатки для разборки пластиковых деталей обивки или для вскрытия мобильных телефонов.

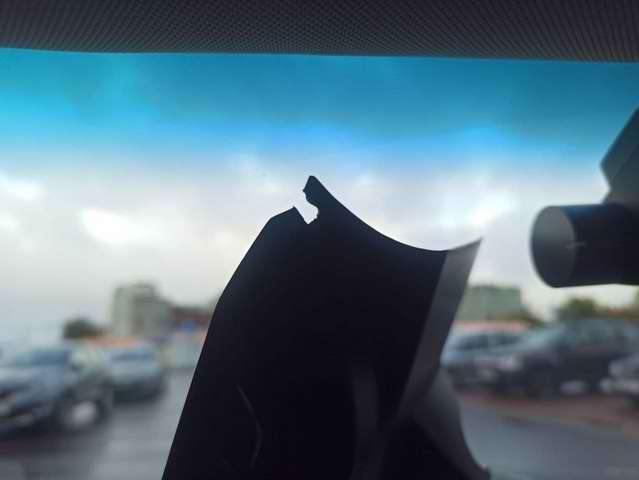

Отодвинуть зеркало, через отверстие от отсутствующего штатного регистратора со стороны стекла поддеть лопаткой или отверткой защелку, указанную стрелкой на 1 фото ниже и, начиная снизу, раздвигать края кожуха в стороны.
Причем надавливать или тянуть на себя с целью раскрытия бесполезно и не стоит — внутри имеются направляющие вообще без зазоров, которые не позволяют никакие манипуляции кроме как в стороны.

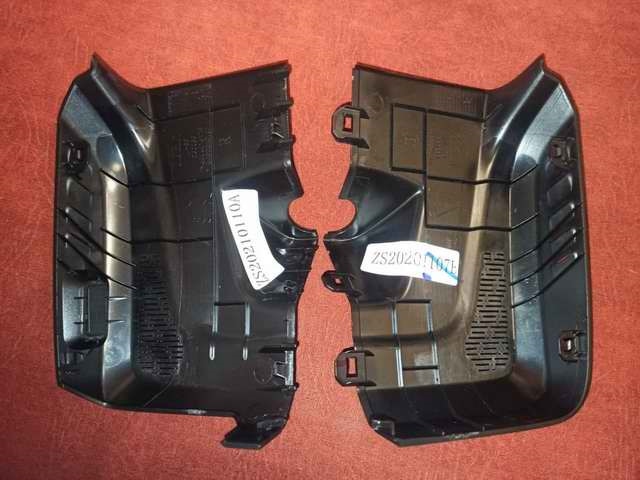

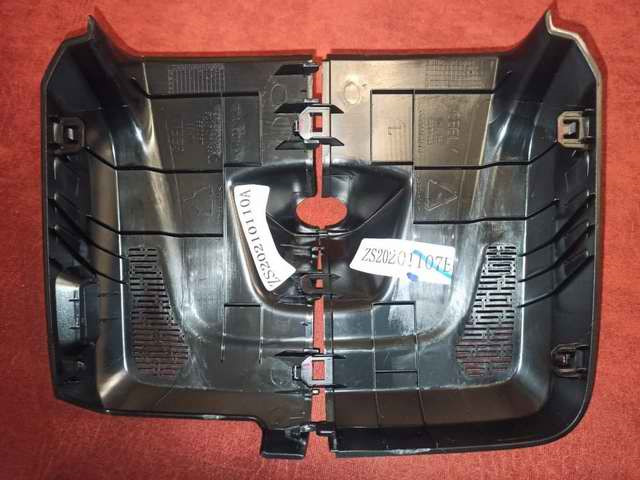

Добавлю для понимания несколько фото уже снятого кожуха с внутренней стороны: по ним понятно, где именно на 3 защелках правая и левая его части кожуха крепятся друг к другу:

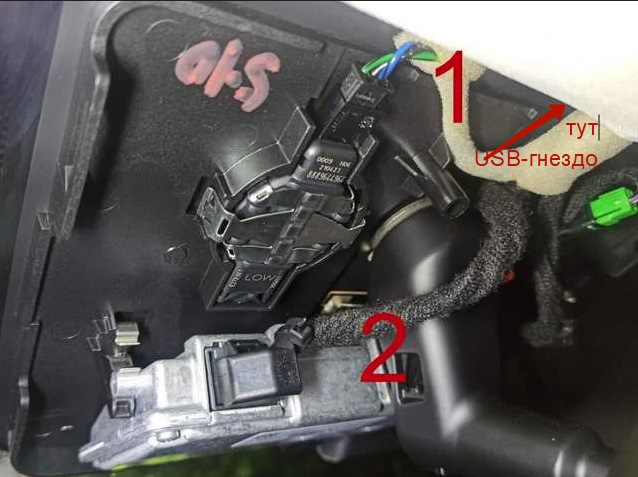

Под кожухом в комплектации flagship — 4 разъема (датчик и видеокамера системы контроля полос, датчик дождя и питание самозатемняющегося зеркала):

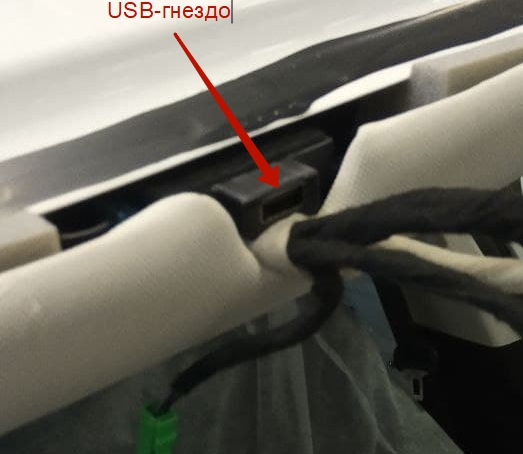

Штатное USB-гнездо есть во всех комплектациях, но догадаться о его наличии непросто — т.к. например в flagship оно надежно спрятано над поролоновой обивкой ввода пучка проводов из-под крыши (за проработку вопроса спасибо Yaugen007).

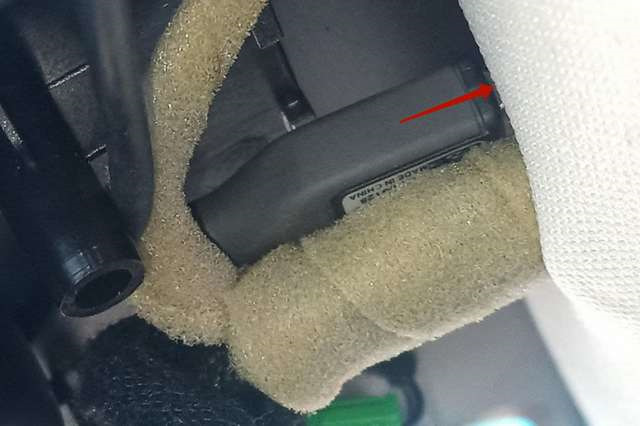

USB-кабель (мне аккурат хватило 30см) подключал наощупь, особых проблем не возникло.
Прикинул по месту, где лучше будет выводить кабель через кожух (в котором изначально все плотно подогнано и подходящих щелей нет)
Можно кинуть провод сверху вокруг кожуха через щель между обивкой крыши салона и кузовом, но у меня хвост питания оказался коротковат, и пришлось в верхней части левой половинки кожуха проделать для шнура питания такой вот паз:
А можно этот паз и не делать — вывести провод (если хватает длины и удобно) через верх обивки
