Как подключить видеорегистратор в машине к прикуривателю напрямую

Подключение видеорегистратора на прямую к прикуривателю

Видеорегистратор был подключен к розетке через зарядник и провод болтался посередине панели, что очень не удобно. Если нечаянно задеть за провод, видеорегистратор мог перевернутся))

Процесс очень простой. Модифицируем штатный зарядник, так что бы из него торчали два провода: «+» и «-«. Для этого его разбираем и припаиваем два проводка. Центральная «пипка» — это плюс, по бокам «загагулины» — минус.

Прокидываем провод:

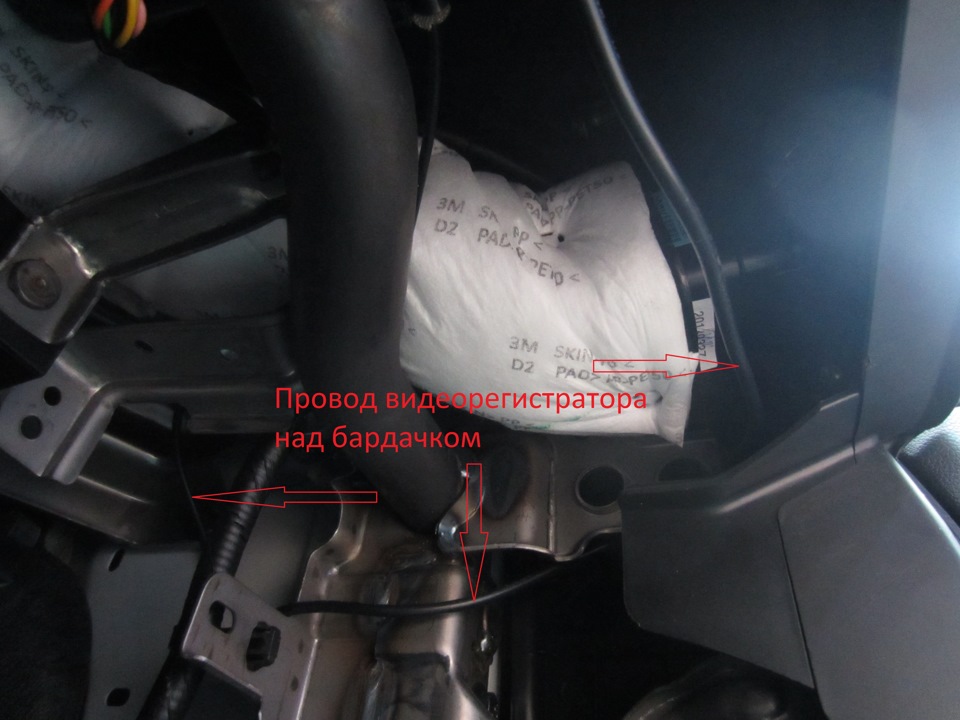

1. Снимаем бардачок.
2. Отщелкиваем накладку стойки, частично сняв уплотнитель двери, появившейся щели достаточно!

3. Протаскиваем провод как понравится, главное чтоб он не мешался ни чему.

4. Под обшивку потолка протаскиваем ничего не откручивая и не снимая.

Далее выполняем подключение к прикуривателю (или к розетке):
1. Откручиваем пластиковый болт боковой крышки торпеды, например, с пассажирской стороны
2. Немного отгибаем крышку и рукой добираемся до панели с прикуривателем и розеткой. Панель крепится на защелках, с внутренней стороны рукой отщелкивает её.
3. Снимаем колодку, нажав на защелку.

4. Теперь нужно вынуть клеммы из колодок. Я использовал маникюрные тонкие ножницы. Каждую клемму внутри держит защелка, у плюсовой их две.
5. Вынув клеммы, наматываем провод от зарядника, соблюдая полярность. Изолируем изолентой и обратно вставляем в колодку.
6. Все собираем обратно!)

Теперь ничего не мешает) Спасибо за внимание! Отвечу на любые вопросы.

Источник

Подключение видеорегистратора к бортовой сети

У многих есть видеорегистраторы и они все идут в комплекте с адаптером в прикуриватель. Уверен, что никому не нравятся болтающиеся провода от прикуривателя до регистратора. Я не исключение.

В данной заметке хочу вкратце написать, что нужно сделать чтобы подключить видеорегистратор.

Можно вести провод от зажигания на самый верх, но это нужно снимать кучу накладок, да и зачем, когда у всех есть плафоны и почти на всех современных машинах происходит принудительное отключение бортовой сети через энное количество минут после того, как зажигание выключено (у некоторых без задержки).

Как именно подключать к плафону — описывать не буду, т.к. снимаются они по разному и с разных сторон приходит ток на них. Но обычно это делается достаточно легко, плюс уверен, что подробную инструкцию как снять плафон и где там какой провод в инете можно найти на любую машину.

Здесь же я хотел бы остановиться на другом, а именно на подключении регистратора. Регистраторы бывают либо на 12В, т.е. работающие при номинальном напряжении бортовой сети, либо на 5в (на самом деле не только на 5В, но принцип один).

Итак, для начала хочу сказать, что при подключении любого регистратора, даже на 12В малой кровью не обойтись. Т.к. напряжение в бортовой сети может гулять от 10В до 15В, то даже 12В регистратор лучше не подключать напрямую, а использовать стабилизатор напряжения. У нормальных видеорегистраторов он находится в самом адаптере в прикуриватель, то есть этот адаптер не просто пластмаска с парой проводов, поэтому разбираете адаптер, достаёте его и подключаете.

Теперь опишу конкретно мой пример подключения, а именно с видеорегистратором на 5В Датакам. Для начала, я облазил весь инет и понял, что купить то такой преобразователь напряжения 12В на 5В никаких проблем не составляет, но только в Китае! У нас это почему-то целая проблема. Из Китая ждать не хотелось, а в той же Москве я нашёл только один магазин которые продаёт подобные в розницу, дороже чем в Китае раза в полтора, но всё-равно совсем не дорого. Но доставки не было, а ехать из-за 400р на другой конец Москвы не хотелось и терять на это половину рабочего дня, тем более.

Хотя подключение китайского преобразователя наиболее удобно и аккуратно, т.к. они представляют из себя маленькие коробочки с четырьмя проводами, два из которых подключаются к плафону, а два потом на регистратор. Вот описание на русском одного из вариантов конвертера, которые продаются в Китае. #

В общем, я решил никуда не ездить и использовать преобразователь напряжения, который был встроен в адаптер в прикуриватель. Для этого берется адаптер, внимательно изучается на предмет как его безболезненно разобрать, в моём случае, нужно было отверточкой отколыпнуть крышечку в торце с USB портом (под наклейкой было видно место стыка, там отверточкой поддеваем и отколупываем), с другой стороны была круглая металлическая фиговинка, которая откручивалась, а после этого приложив небольшое усилие, адаптер разбирался пополам.

На фото ниже видно, что при этом получается.

Достаём содержимое, это элеметарно, тут главное не делать особо резких движений, чтобы не оторвать провода, который идут к регистратору, т.е. выход на 5В, чтобы уменьшить себе работу в будущем.

Теперь нужно отрезать бокорезами всё лишнее, а именно контакт-пружинку, заодно можно контакты-боковины, но их я отрезать не стал, т.к. они стали затем неким защитным каркасом. На маленькой платке видны места пайки контакта-пружинки и контакта-боковины, в эти места припаеваем провода, как видно ниже на фото.

Ну вот почти и всё. Обматываем изолентой почти всё, чтобы не коротнуло об металлические детали, но не рекомендую обматывать место где сама микросхемка, т.к. она очень греется и может оплавить изоленту. В моём случае получилось как на фото. Контакты боковины я обернул, плюс часть платы с USB портом, а дальше оборачивать изолентой смысла нет, т.к. никаких острых металлических частей, которые могли бы закоротить в районе плафонов нет, а при таком полуоткрытом виде всегда будет хорошая вентиляция для преобразователя напряжения.

Теперь подключаем провода к плафону, штекер вставляем в видеорегистратор и пользуемся.

Источник

Avto-Inspector.ru

Самое интересное из мира автомобильных видеорегистраторов

Как правильно установить видеорегистратор: выбор места и подключение к прикуривателю

Выбрать и купить видеорегистратор (с антирадаром или без) – это только половина дела. Нужно еще правильно установить его. В таком, казалось бы, простом деле есть множество нюансов, которые необходимо учесть. Перед тем, как устанавливать видеорегистратор, нужно тщательно продумать место его крепления.

После покупки видеорегистратора, его необходимо правильно установить в салоне авто

Установка видеорегистратора: как выбрать место

Чаще всего видеорегистраторы закрепляют на лобовом стекле и на торпедо. В любом случае нужно чтобы прибор не ухудшал обзор и не отвлекал водителя. Если формат устройства небольшой, можно попытаться спрятать его за зеркалом заднего вида. Этот вариант установки видеорегистратора один из лучших: и обзор для камеры отличный (нужно только правильно ее сориентировать) и водителю не мешает. Правда есть один минус: тяжело или вовсе невозможно в этом случае развернуть камеру так, чтобы записать происходящее со стороны водителя (например, при «разборках» с патрульной службой). Установка видеорегистратора на торпедо часто не обеспечивает должного обзора, но если устройство тяжелое, то особого выбора нет: придется его «приземлять».

Видеорегистратор скрытой установки

На выбор места крепления влияет тип держателя. В основном они бывают двух типов: на присоске и на липкой ленте. Крепление на присоске хорошо тем, что его легко снимать/ставить. Но: через некоторое время держать он станет хуже, а это грозит падением видеорегистратора с возможностью выхода его из строя. Также присоска может плохо держать при перепадах температур. Потому зимой перед началом поездки нужно проверять, крепко ли держится устройство. Зато держатель в любой момент можно снять. Крепление на двусторонней липкой ленте держит очень прочно. Но: часто снимать держатель не получится. Если машина стоит у вас на охраняемой стоянке или в гараже, то особой нужды снимать видеорегистратор нет. Хотя, не всегда же вы оставляете машину под присмотром.

При установке видеорегистратора есть еще один момент, который нужно учесть: если в вашем авто есть подушки безопасности, устройство не должно попадать в зону их действия. Если это не учесть, при срабатывании возможны травмы от видеорегистратора. Не самая приятная перспектива.

Как правильно установить видеорегистратор

Место для установки выбрано, держатель установлен. Теперь нужно завести провода питания. Чаще всего видеорегистраторы запитывают от прикуривателя и большинство шнуров питания идет со штекером под этот разъем. Все неплохо, но висящие посреди лобового стекла провода могут мешать обзору и отвлекать водителя. Потому желательно провод вывести под потолок (оставьте немного свободного провода, чтобы была возможность изменять положение камеры при необходимости), заправьте провод под потолочную панель, немного отодвинув ее, затем обнажив боковую стойку, прикрепите провод к уже проложенным там жгутам при помощи пластиковых хомутов. Как конкретно отодвигать потолочную панель и боковую стойку сказать трудно: у разных автомобилей по-разному.

Видеорегистратор скрытой установки

Есть способ проложить провод не столь скрытный, но тоже неплохой: использовать специальные пластиковые крепежи, которые устанавливаются под самым потолком (на стекло или панель), а затем в них заправляется провод.

Установка видеорегистраторов в автомобиль

Теперь, снова-таки в зависимости от модели или вашего желания, проводим провод или через бардачок (нужно будет его снять) или под ковриком. Если выбрали вариант «под ковриком», следите, чтобы провод не попадал под ноги пассажира (если завели на пассажирскую сторону) или не запутался в педалях (если прокладываете со стороны водителя). Также нужно проложить его так, чтобы он не попадал в зону действия движущихся частей (заслонок и т.п). Лучше всего хомутами крепить к имеющимся уже жгутам.

Далее есть два варианта: вывести шнур где-то в районе прикуривателя и, используя штекер, включать/выключать питание видеорегистратора, или подключиться «изнутри». Второй вариант предпочтительнее с той точки зрения, что прикуриватель один, а устройств обычно несколько. А так гнездо будет свободно.

Подключение видеорегистратора к прикуривателю

Для подключения «изнутри» нужно к контактам штекера (выбрасывать «коробочку» нельзя, т.к. там находится преобразователь 12В от прикуривателя в 5В для видеорегистратора) припаять два провода. Центральный контакт – это вход +12В, а один из боковых – «земля».

Как установить видеорегистратор: определяем контакты

Чтобы узнать, который из них подключен, можно «прозвонить» тестером/омметром каждый боковой контакт относительно центрального. К тому, где будут какие-то показатели, припаиваем второй провод. Есть другие конструкции штекеров для прикуривателя, но принцип определения «земли» такой же: нужно проверять тестером. Если с «прозвонкой» туго, можно снять крышку и посмотреть, к которому припаян провод. Но лучше внутрь не лезть, особенно, если навыков недостаточно. Припаяв провода (если пайка не держится, используйте флюсы – их можно найти на авторынке или там, где продают всякое «железо») тщательно обмотайте все изолентой.

Как установить видеорегистратор: припаиваем провда

Теперь разбираем место вывода прикуривателя (порядок действий также зависит от модели авто) выводим туда же провод от видеорегистратора. Хорошо закрепляем штекер при помощи хомутов, а провода припаиваем к проводам питания прикуривателя.

Как установить видеорегистратор: прикрепляем блок хомутами крепко, чтобы не стучал

Они обычно самые большие по диаметру. Можно также найти питание при помощи омметра/мультиметра/тестера. Напряжение на прикуривателе в современных автомобилях подается при ключе выведенном в положение «зажигание» или «АСС». Тут должно быть 15В или около того. Второй провод при заземлении на корпус машины должен выдавать 0 сопротивление (0 Ом).

Теперь провода от видеорегистратора соединяем с найденным питанием от прикуривателя, тщательно изолируем (или используем специальные коннекторы). Панель прикуривателя ставим на место. Все. У вас теперь регистратор скрытой установки и вы знаете, как правильно установить видеорегистратор, спрятав при этом провода. Достаточно хлопотно, но оно того стоит.

Народные умельцы находят универсальные способы установки видеорегистраторов, при помощи которых можно установить устройство на любую машину. В видео ниже показан универсальный способ монтажа на примере автомобиля Тойота Королла (Toyota Corolla Axio / Fiеlder).

Вывод: установка видеорегистраторов в автомобиль дело не самое легкое, но сделать это самостоятельно можно.

Источник

Подключение видеорегистратора напрямую (не через прикуриватель)

Решил разгрузить прикуриватель – подключить видеорегистратор напрямую от блока предохранителей. Как бонус – можно подключить видеорегистратор на постоянную – будет писать постоянно пока установлен.
Для такого подключения есть готовое решение – разветвитель предохранителя www.12vi.ru/762/1034/6851.html

Но в ближайшей доступности такой детали не нашел, зато в интернете есть варианты переделок обычного предохранителя. Решил использовать на время пока не куплю готовый удлинитель, так как в случае перегорания предохранителя – нужно будет переделывать еще один…

Необходимо:
— предохранитель (15 Ампер) – с пластиковым «сборным» корпусом;
ПРИМЕЧАНИЕ: Мощность предохранителя зависит от того в какую цепь он будет вставляться.

— розетка удлинителя прикуривателя – 50 рублей;

— электропровод;
— изолента/термоусадка;
— супер клей.

Инструмент:
— паяльник;
— олово/кислота паяльная;
— нож;
— отвертка;
— вольтметр/лампа – для определения контакта разъема предохранителя под напряжением.
Доработка предохранителя:
1. Удаляем головки с «заклепок» соединяющих половинки корпуса предохранителя.
2. Разбираем корпус и аккуратно извлекаем из него предохранитель.
3. Вырезаем в половинках корпуса вырез под провод.

4. Припаиваем провод к предохранителю.

5. Собираем предохранитель — склеиваем супер клеем.

Сборка удлинителя:
1. Припаиваем провод от предохранителя к центральному выводу розетки прикуривателю.
2. Второй провод «минус» припаиваем к боковому выводу розетки прикуривателя.
3. На втором конце «минусового» провода делаем петлю для крепления винтом.
Ни не забываем все изолировать – термоусадкой или изолентой.

Установка на автомобиль (Рено Логан):
1. Открываем отсек с предохранителями в торце приборной панели.
2. Выбираем нужную цепь – от которой будет запитан регистратор. Если выбрать постоянно запитанную цепь – регистратор будет подключен постоянно.
3. Заменяем предохранитель на доработанный. При установке предохранителя вставляется доработанный предохранитель штырем с проводом в разъем потребителя – что бы цепь видерегистратора была защищена предохранителем. Для того чтобы определить контакт разъема под напряжением – используем вольтметр или лампу.
4. Выкручиваем винт крепления блока предохранителей и прикручиваем этим винтом «минусовой» провод удленителя.
5. Заводим блок питания регистратора в отсек с блоком предохранителей и вставляем его розетку прикуривателя. Для надежности я смотал блок питания и прикуриватель изолентой.
6. Размещаем блок питания вместе с розеткой в нише блока предохранителей и пропускаем провод по боковой стойке и по потолку до видеорегистратора.

Источник

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.

Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.

Оглавление:

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.

Расположение видеорегистратора на передней панели

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Варианты подключения видеорегистратора

Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.

Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:

Подключение видеорегистратора к плафону освещения

В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.

Видеорегистратор, подключенный к плафону освещения

Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.

Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.

Подробнее про данный вариант подключения регистратора можете посмотреть в видео:

Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.

Подключение видеорегистратора к плафону освещения при помощи адаптера

Подключение видеорегистратора к магнитоле

Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.

Подключение видеорегистратора к магнитоле

Также можете посмотреть полезное видео:

Подключение видеорегистратора к аккумулятору

Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.

Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель

Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.

Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).

Подробнее о способе подключения можете посмотреть в видео:

Подключение видеорегистратора к замку зажигания

Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.

Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.

Также можете посмотреть полезное видео по теме:

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

От прикуривателя регистратор работает только при заведенном автомобиле

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
