Как подключиться к эбу авто
Подключение ЭБУ к компу…
Привет Всем!
Здесь описание доработки благодаря которой Я имел возможность подключиться к ЭБУ.
И попал мне в руки ноут (спасибо zakurdaevdima) подключил всё… СВЯЗЬ а он мне bootstrap! Я в интернет а там чётко и ясно защита от чтения!
Разбираться некогда… но инфу стоило собрать. Суть проблемы была понятна… дабы разблокировать ЭБУ необходимо было замкнуть на массу ножку на микросхеме, но за уточнением Я обратился к DimonErshov Его опыту есть доверие и после его ответа Я на 100% был определён!
Постоянно дёргать человека с ноутом не стал и решил собрать жмут проводов для подключения ЭБУ через уже имеющийся OBD-2 к стационарному компу.
Для реализации мне понадобилось старый БП от компа (а именно его колодки) пара включателей и колодка «папа» и игла!
Сначала занялся подключением к ЭБУ, вырезал клемы из колодки БП. Обжимал их и в термоусадку…
На 12 и 13 контакт поставил по включателю для подачи +12В и имитации зажигания… (и как показала практика можно было не морочиться)
Далее занялся массой. Сделал выход с иглой для замыкания ножки микросхемы.
Дальше брал клемы для подключения к OBD-2… предыдущие были маловаты, а эти большеваты их немного надо обжать.
Теперь финал…
Для подключения 43 и 44 контакта к уже имеющимся разъёму «мама» нашел подходящего «папу» от старой проводки.
И также к 43 контакту припаял резистор 1кОм.
Для полного феншуя каждый провод подписал проклеив ярлычки…
Электронная система управления двигателем (Bosch M1.5.4N). Часть 1 — Подключение к ЭБУ
Диагностический кабель VAG-COM 409.1 (Китай) так и не привел к успеху. В конечном счете, компьютер вообще перестал видеть его.

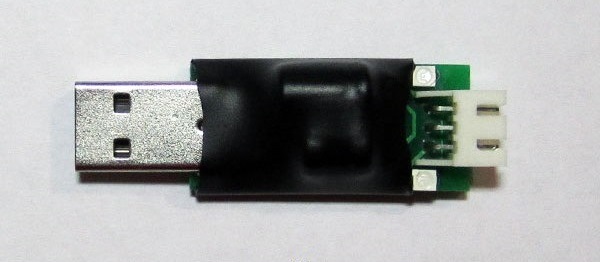

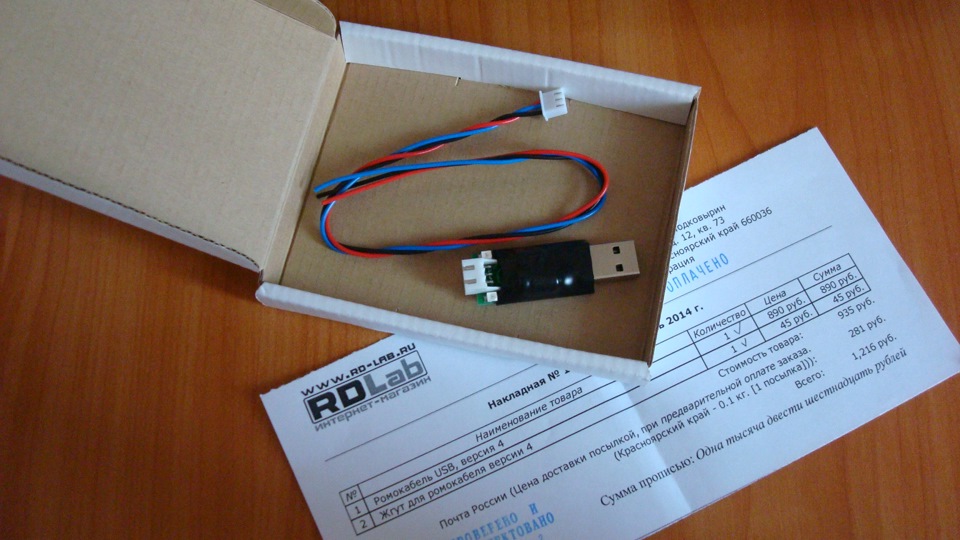

Было решено заказать ромокабель, вместе с ним заказал универсальный жгут (1216 рублей с доставкой).
Диск-образ скачал с официального сайта.
Пришел он через 14 дней с момента оплаты.

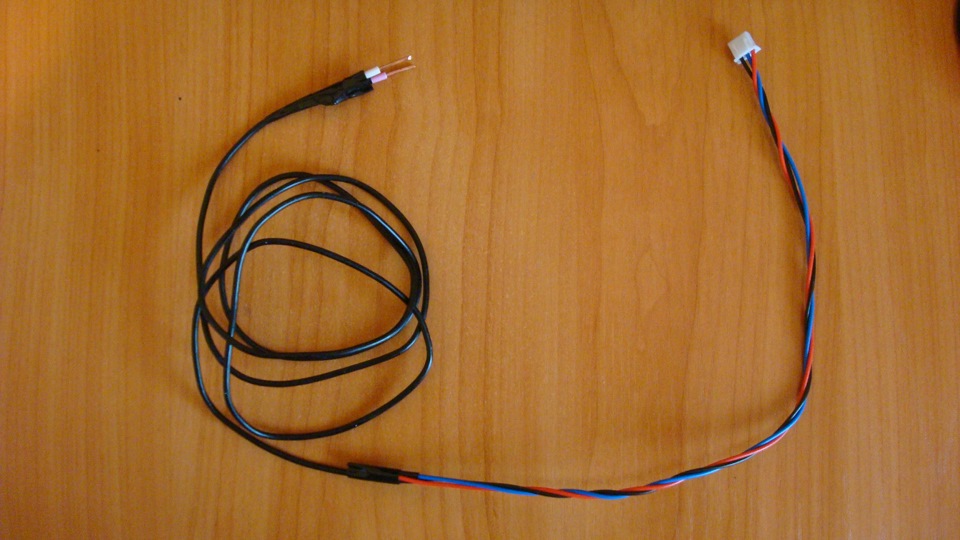

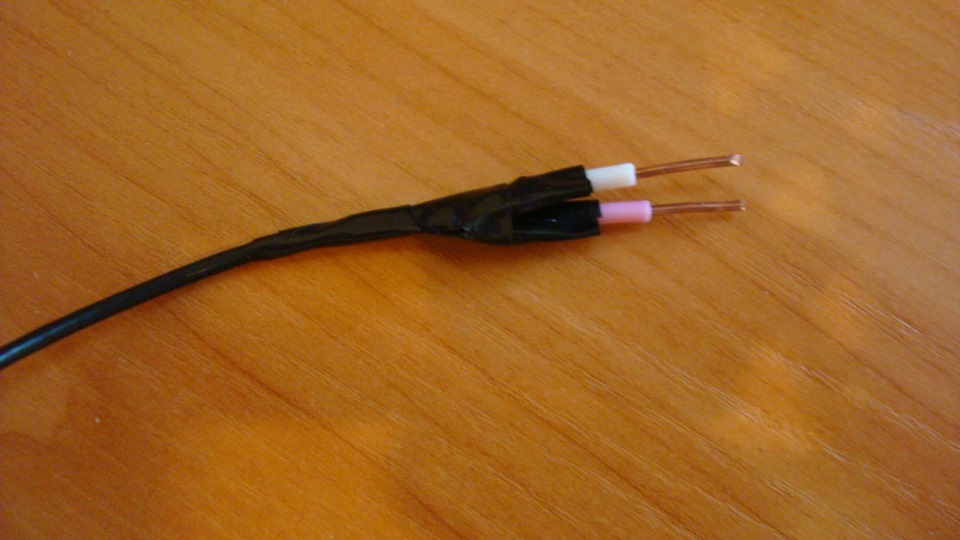

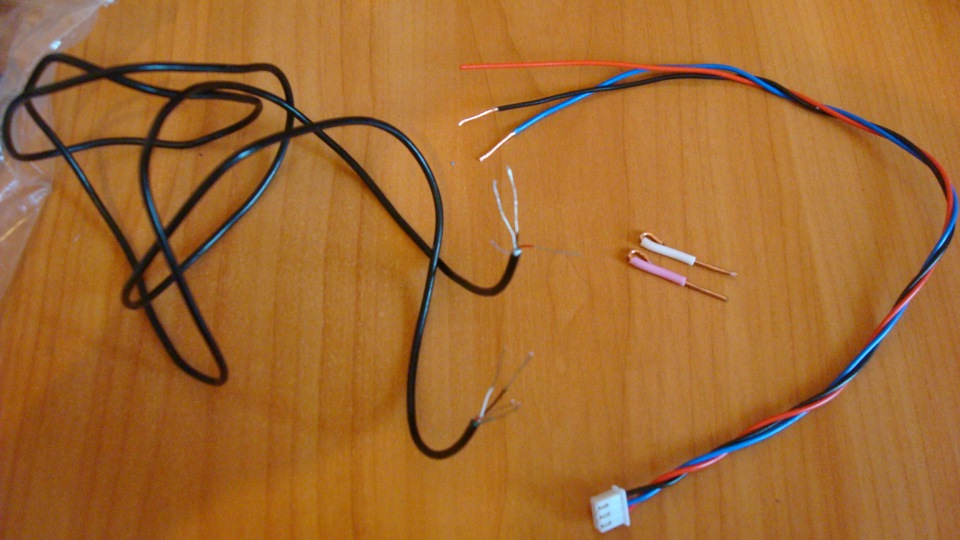

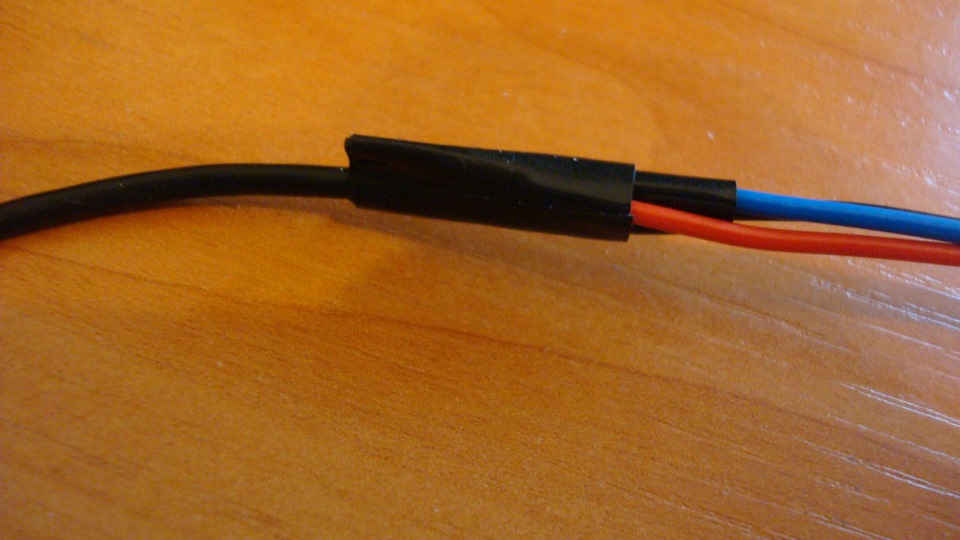

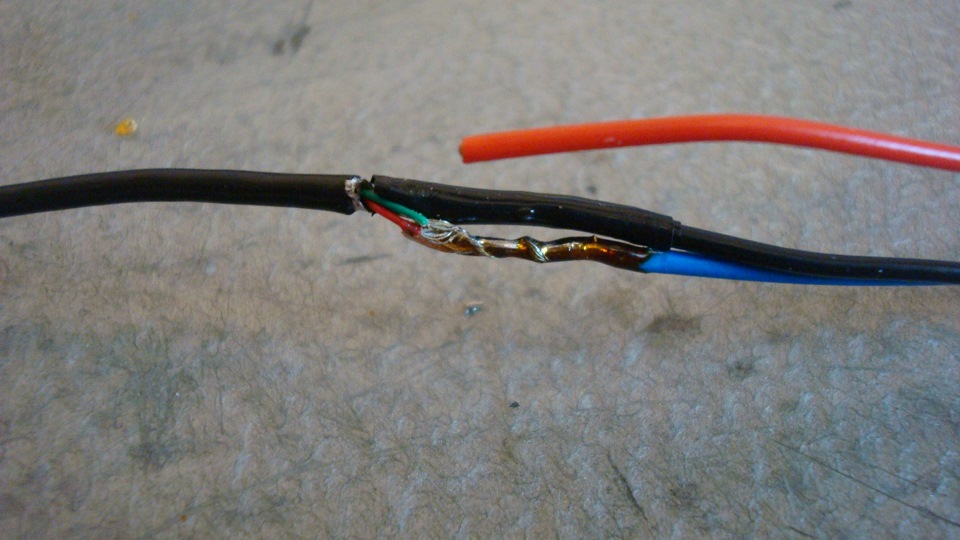

Сначала из универсального жгута изготовил шнур для подключения к диагностической колодке:
Прежде чем вставить ромокабель в компьютер, отключил интернет т.к. Windows 7 (написано в инструкции, что нельзя устанавливать драйвера от Microsoft). Установил драйвер с диска-образа. Настройки оставил по умолчанию… только поставил Com 1. И пошел к машине… момент истины 🙂 … долго к этому шел… больше года 🙂
Порядок подключения:
1. Вставляем ромокабель к ноутбуку.
2. Подключаем наконечники к машине (сначала минус, затем к-линию).

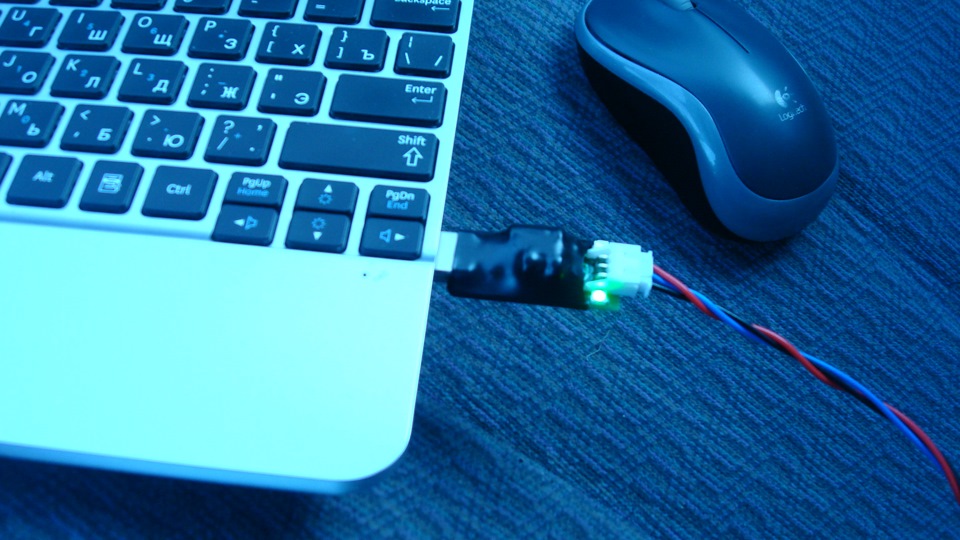

3. Включаем ноутбук (ромокабель горит зеленым).

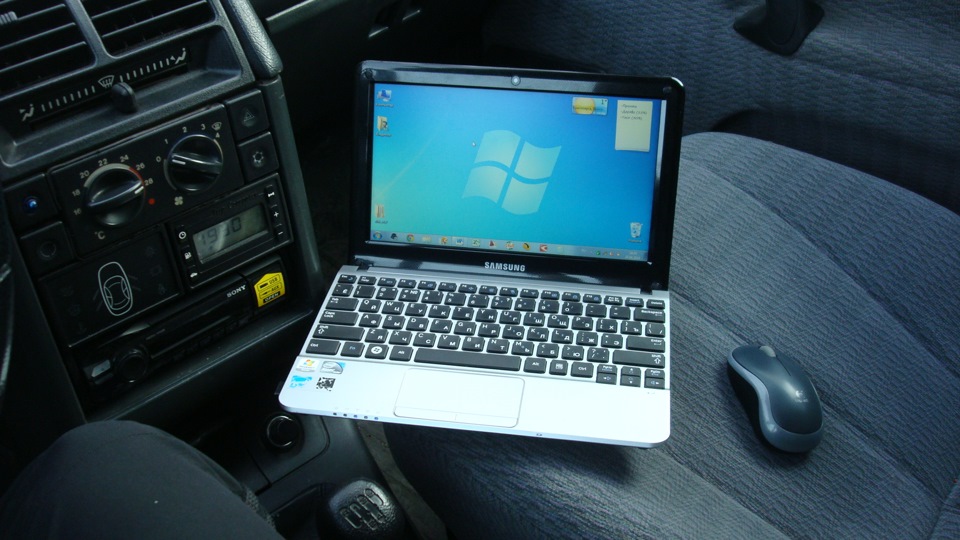

4. Включаем диагностическую программу.
5. Включаем зажигание (ромокабель начинает мигать синим).
6. Заводим (если требуется).
Все удалось 🙂 Сразу… с первого раза. Любыми программами (OpenDiag (кроме 1.3.9), Stevaz, AutoVaz, ICD, My Tester). Никаких настроек совместимости, разрешений администратора и т.п.
Прошивка не заводская — M1F15T10 (поставщик ADACT).
Расшифровка:
-Привод — передний;
-Нормы токсичности — Р83 (ДК отключен);
-Двигатель — 1,5л; 16кл;
-Оптимизированный динамик;
-2010 год.
нет подключения к ЭБУ. или почему телефон не может подключиться к OBD2
Привет тот кто читает этот пост, если ты нашел эту статью значит у тебя такая же проблема как была у меня или ты просто наткнулся на нее лазя беЗ толку по сайту)
Итак.
Последние две недели я пытался подключиться к ЭБУ своего авто через блютуЗЗЗ, перепробовал как минимум 5 программ которые показывали мне так называемый >
А именно писала:
1.нет подключения к ЭБУ
2.CONNECTION TO ECU. can the adapter talk OK to the vehicle ECU? NO
(мать его, вроде без ошибок написал)))
Естественно я огорчился и начал рыть просторы интернета в поисках ответов и решения этой задачи.
*Начал с предохранителя который находится в салоне авто. Часто он написан на крышке как OBD.(это если при установке OBD в гнездо не загорается лампочка на нем)
*На OBD должно подаваться напряжение в 14…Вольт или 12 Вольт если он просто вставлен в гнездо.(интересно, а может посадить аккум за неделю две?)
Лампочка у меня горела, телефон обд видел, но связаться с ЭБУ не мог.
полазив по интернету я узнал что нужно вводить код в приложение через которое будем диагностировать свой авто. Самый часты геморрой с этим кодом с ALLEX/RUNX/FILDER да и все что пахнет 120 короллой)
Так же прошу заметить! Бывают версий OBD 1.5 и 2.1! Не надо думать что 2.1 лучше! Неееееееееет! Не сможете вы подключить машину 2003 (допустим) года версии 2.1! НЕТ! Nein! No! У меня версия 1.5!
2.1 версия вышла в 14 году! Может свежие машины и подключит, но машину которой больше 10 лет врятли.
Так же какие то HONDA CR-W тоже не могут подключиться и выдает тоже такие проблемы.
Пытаемся подключиться с помощью настройки профиля и ВВОДА кода машины.(Torque PRO приложение которое я использую)
ВНИМАНИЕ! В ПРИЛОЖЕНИЕ TORQUE LITE РАБОТАТЬ НЕ БУДЕТ! или покупаем платное в PLAY МАРКЕТЕ или скачиваем бесплатно по ссылке которой я вам скажу)))
4pda.ru/forum/index.php?showtopic=193433 ссылка для скачивания программы)
Качаем, устанавливаем, ВАХ))) ставим галочку что разрешаете установку приложения с посторонних сайтов. ВИРУСОВ НЕТ, Я ПРОВЕРИЛ DR.WEBом!
открываем приложение и сразу заходим в настройку профиля.
настраиваем все что знаете про свой машину и доходим до самого конца и видим надпись. SHOW ADWANCED SETTING-жмем на нее и видим новые заголовки и поля которые вы видите на фото ниже.
Для ленивых кому лень переписывать)
Предпочитаемый OBD протокол:
ISO 14230-4 (5b init, 10.4k baud)
Строка инициализации:
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
копируйте, вставляйте, сохраняйте.
У вас другой двигатель или вообще авто, то у вас другие параметры и коды.
про параметры пока не нашел, а вот коды
Toyota Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
Toyota ISO9141
ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00
Toyota Common
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
Toyota 10400baud
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
Toyota CAN mode21
ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00
Toyota GT86
ATSP6\nATAL\nATSH7E0
Fiat Pre-OBD
ATSH 8110F1
Nissan Custom
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Mitsubishi MUT
ATSP0\nATAL\nATIB10\n
Tiggo Delphi MT20U
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00
Delphi MR240
ATSP5\nATAL\nATSH8111F1\nATWM8111F13E
ВАЗ Январь
ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
ВАЗ Bosch MP7
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI
ВАЗ Bosch 797
ATFI\nATAL\n
Siemens ACR167 KWP
ATSP5\nATAL\nATSH8111F1\n81\n
Sirius D42
ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI
УАЗ 1797
ATSP5\nATAL\nATSH8110F1\nATFI
Opel KWP2000
ATSP5\nATAL
Toyota Celica ZZT230
ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
Toyota Vitz 01.2002
ATSH8213F1 \n ATIB96 \n ATIIA13
Japan Domestic Market Nissan
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Japan Domestic Market Nadia/Harrier
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nA TSW00
По отдельным моделям:
-Allex 2002, 1nz-fe 4WD
atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00
-Altezza 2002 3s-ge AS
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Caldina 1998
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina 2003 1zz-fe
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina Gt- Four( 2004 model)
Protocol: ISO 14230-4(5b init, 10.4k baud),
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
-Camry 2001
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-Carina 2000, 5A-FE
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
-Celica ZZT230
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Corolla 2000, 1zz
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Corolla spacio 2002
ATSH8213F1\n ATIB96\n ATIIA13
ISO 14230-4 (5b init, 10.4k baud)
-Crown Estate Authlete V 2001, 1JZ-GTE
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Fielder 2005
ATIB96\nATIIA13\nATSH8113F1\nATAL
-GT86
ATSP6\nATAL\nATSH7E0
-Highlander 2005 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Ist 2003
AIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Isis G-U selection 2005
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP4\n ATSW00\n ATAT2\n ATAL
-MarkII 1999
ATIB 96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-MarkII 2001
ATSP4\n ATIB96\n ATIIA13\n ATSH8213F0\n
-Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
-Noah SR50 1999
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP A4\n ATSW00
-Opa 2002, 1zz, 1,8
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Passo 2008,2009
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-RAV4 2001 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sequoia 2002
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sienta 1NZ-FE
atsp4\n atal\n atib96\n atiia29\n atsh8129f1\n atst32\n atsw00
-Succeed 2006, 1NZ
ATSP4\n ATIB96\n ATSH8113F1\n ATST32\n ATSW00
-Vista Ardeo 1998
ISO 9141-2
ATIB96\n ATIIA13\n ATSH8113F1\n ATSPA4\n ATSW00
-Vitz 01.2002
ATSH8213F1\n ATIB96\n ATIIA13,
OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)
-Wish 2006
ATIB96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-Yaris 1999
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
Надеюсь эта статья поможет тебе, и ты решил свою проблему. Ведь чтоб написать эту статью я потратил недели в поисках вопросов, облазил сотню сайтов, перечитал столько же постов и почти два часа писанины этого поста) Так что давайте задобрим этого молодого парнишку лайком)
