2.7. Тормозные механизмы

Исполнительными элементами привода называются устройства, преобразующие давление используемого в приводе рабочего тела в приводную силу, предназначенную для приведения в действие тормозных механизмов.

Тормозным механизмом называют устройство, служащее для непосредственного создания искусственного сопротивления движению автомобиля. Для всех тормозных систем, исключая вспомогательную, роль тормозного механизма выполняют фрикционные устройства с регулируемым моментом трения, создаваемым между вращающимися и неподвижными частями тормозных механизмов.

Фрикционные тормозные механизмы по виду вращающейся детали делятся на барабанные и дисковые; по типу неподвижной детали — на колодочные и ленточные. Наиболее распространены колодочные тормозные механизмы.

Барабанные тормозные механизмы. Тормозной механизм рабочей тормозной системы автомобиля представляет собой неподвижный тормозной щит, на котором смонтированы две тормозные колодки, опирающиеся на один общий или два отдельных пальца (оси) и стянуты пружиной. С наружной стороны находится барабан, который крепится к ступице колеса и вращается вместе с ней. К поверхности колодок, обращенной к тормозному барабану, прикреплены фрикционные накладки. При торможении колодки раздвигаются кулаками или поршнями гидроцилиндра до соприкосновения с тормозным барабаном. Трение колодок о барабан вызывает торможение колес. После прекращения воздействия на тормозную педаль колодки возвращаются в исходное положение стяжной пружиной. Различия в устройстве и работе во многом зависят от расположения опор колодок и характера приводных сил.

На рис. 154, в приведена схема тормозного механизма, в котором колодки раздвигаются равными приводными силами Р1 и Р2, так как поршни гидроцилиндра имеют одинаковые диаметры. Ry1 и Ry2 — реакции барабана на колодки. Возникающие силы трения между колодками и барабанами соответственно Rx1 и Rx2. Момент силы Rx1 относительно опоры колодки действует в ту же сторону, что и момент силы P1, увеличивает прижатие колодки. Такая колодка называется первичной. Момент силы Rx2 направлен в обратную сторону относительно силы Р2 и, следовательно, ослабляет прижатие колодки к барабану — такая колодка называется вторичной. При такой конструкции первичная колодка будет постоянно находиться под действием большей силы трения и быстрее износится, чем вторичная. Поэтому в этом случае для равномерного изнашивания фрикционную накладку на первичной колодке делают больших размеров, чем на вторичной.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рис. 154.
Схемы расположения колодок барабанных тормозных механизмов:
а — на общей опоре; б и в — на отдельных опорах с раздвигающими усилиями соответственно от кулака и поршней гидроцилиндра; г — с размещением опор на противоположных сторонах тормозного диска; д — плавающих; е — с опорой на подвижный упор;
1 — колодка; 2 — фрикционная накладка колодки; 3 — тормозной барабан; 4 — разжимной кулак; 5 — стяжная пружина; 6 — пальцы колодок

На рис. 154, д дана схема «плавающих» колодок. Нижние концы пружиной прижимаются к трапециевидному упору, закрепленному на тормозном щите. Концы колодок могут перемещаться по боковым граням упора. В этом случае силы трения затягивают колодки в направлении вращения барабана, давая им возможность самоустанавливаться по внутренней поверхности барабана.

Тормозной механизм с серводействием представлен на схеме рис. 154, е. При действии разжимающего устройства на верхние концы колодок левая колодка, имеющая более слабые пружины, первой прижимается к барабану и через подвижный нижний упор передает усилие на правую колодку, прижимая ее к барабану, обе колодки действуют как первичные.

По схеме, показанной на рис. 154, а, выполнены тормозные механизмы автомобиля MA3-5335. Автомобили марок «КамАЗ» и «ЗИЛ» (рис. 155 и 156) имеют тормозные механизмы, конструкция которых соответствует схеме, показанной на рис. 154, 6. Тормозные механизмы передних и задних колес указанных автомобилей имеют одинаковую конструкцию и отличаются только размерами деталей. Тормозной механизм автомобиля ГАЗ-53-12 (рис. 155, а) выполнен по схеме, показанной на рис. 154, в, у автомобилей «Волга» по такой схеме выполнены лишь задние тормозные механизмы. По схеме, приведенной на рис. 154, е, выполнен стояночной тормозной механизм автомобиля ГАЗ-53-12

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рис. 155.
Тормозные механизмы автомобилей:
а — ГАЗ-53-12; б — ЗИЛ-4314.10; в — МАЗ-5335;
1 и 5 — тормозные колодки; 2 — колесный тормозной цилиндр; 3 — экран колесного тормозного цилиндра; 4 — стяжная пружина; 6 — фрикционная накладка колодки; 7 — направляющая скоба колодки; 8 — болт регулировочного эксцентрика; 9 — шайба; 10 — пружина эксцентрика; 11 — регулировочный эксцентрик; 12 — пластина опорных пальцев; 13 — эксцентрик опорных пальцев; 14 — пружинная шайба; 15 — опорный палец тормозной колодки; 16 — суппорт; 17 — ось; 18 — опора ролика; 19 — ролик; 20 — разжимной кулак; 21 — тормозной барабан

В тормозном механизме автомобилей марки «КамАЗ» тормозные колодки опираются на эксцентрики осей, закрепленных на тормозном щите (суппорте). На тормозные колодки установлены фрикционные накладки. При торможении колодки раздвигаются кулаком и прижимаются к внутренней поверхности барабана. Ролики, установленные между разжимным кулаком и колодками, улучшают эффективность торможения. Пружины возвращают при растормаживании колодки в первоначальное положение.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

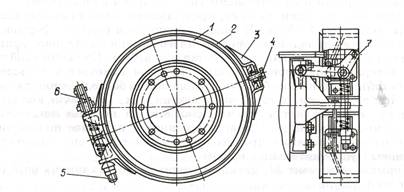

Рис. 156.
Тормозные механизмы автомобилей КамАЗ-5320 и MA3-5335:
а — колесный тормозной механизм автомобиля КамАЭ-5320; б — регулировочный рычаг тормозного механизма автомобиля КамАЗ-5320; в — колесный тормозной механизм автомобиля MA3-5335;
1 — ось колодок; 2 — суппорт; 3 — щиток; 4 — гайка оси; 5 — накладка оси колодок; 6 — чека оси колодки; 7 — колодка; 8 — пружина; 9 — фрикционная накладка; 10 — кронштейн разжимного кулака; 11 — ось ролика; 12 — разжимной кулак; 13 — ролик колодки; 14 — регулировочный рычаг; 15 — ось червяка; 16 — шарик фиксатора; 17 — червяк; 18 — червячное колесо; 19 — распорная втулка; 20 — барабан; 21 — тормозная камера; 22 — вилка; 23 — шток; 24 — мембрана

На конце вала разжимного кулака на шлицах установлен регулировочный рычаг червячного типа, соединенный со штоком тормозной камеры и предназначенный для поворота разжимного кулака и уменьшения зазора между колодками и тормозным барабаном. В корпусе регулировочного рычага установлен червяк с запрессованной в него осью, имеющий квадратный хвостовик для осуществления поворота при регулировании и лунки для фиксирующего шарика с пружиной. При вращении оси червяк поворачивает червячное колесо и через шлицевое соединение ось поворотного кулака. В процессе торможения регулировочный рычаг поворачивается штоком тормозной камеры.

В тормозном механизме задних колес автомобиля ГАЗ-53-12 тормозной щит прикреплен к фланцу кожуха полуоси ведущего моста, а тормозной щит переднего тормозного механизма — к фланцу поворотного кулака переднего моста. Тормозные колодки свободно посажены на опорных пальцах (осях). На наружных концах пальцев поставлены метки для регулирования и сделаны головки под ключ. В верхней части колодки опираются на регулировочные эксцентрики, под которые поставлены фиксирующие пружины. Зазор между колодками и барабаном регулируют с помощью эксцентриков. К трущимся поверхностям колодок прикреплены имеющие различный угол охвата накладки. Верхние концы колодок упираются в поршни колесных цилиндров, которые защищены от нагрева экраном. От бокового смещения колодки удерживаются скобами с пластинчатыми пружинами. Тормозной барабан прикреплен к ступице колеса.

Дисковые тормозные механизмы. В настоящее время на передних колесах легковых автомобилей устанавливают дисковые тормозные механизмы. По сравнению с барабанными они обладают более высокой эффективностью. Поскольку на передние колеса автомобиля при торможении приходится более значительная часть тормозных сил, оснащение передних колес дисковыми тормозными механизмами улучшает эксплуатационные свойства автомобиля. Тормозные механизмы с вращающимся диском отличаются способом установки невращающейся детали. Различают механизм с неподвижной скобой и механизм с плавающей скобой.

Конструкция дискового механизма с неподвижной скобой (рис. 157, а и б) состоит из тормозного диска, закрепленного на ступице колеса, который с двух сторон охвачен скобой, имеющего внутри гидроцилиндры, поршни которых прижимают к диску с двух сторон тормозные колодки, в результате чего происходит торможение. Подвижная (плавающая) скоба (рис. 157, д) может перемещаться перпендикулярно плоскости тормозного диска. При неподвижной скобе под действием поршней колодки одновременно с двух сторон прижимаются к диску, в этом случае получается более жесткая, но чувствительная к перегреву конструкция. При подвижной плавающей скобе поршень, расположенный с одной стороны скобы, прижимаясь к вращающему диску, заставляет перемешать скобу, тем самым прижимая к диску вторую неподвижную колодку, расположенную с другой стороны. В этом случае торможение происходит более равномерно.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рис. 157.
Дисковые тормозные механизмы:
а и б — схемы дисковых тормозных механизмов с неподвижной и подвижной скобой; в и г — общий вид и разрез по цилиндрам тормозного механизма передних колес автомобиля ГАЗ-3102 «Волга»; д — переднего колеса автомобиля A3ЛK-2141;
1 — диск; 2 и 5 — половинки скобы; 3 — гидроцилиндры; 4 — каналы; 6 — тормозные колодки; 7 — шланги; 8 — поворотный рычаг; 9 — стойка передней подвески; 10 — грязезащитный диск; 11 — шпильки крепления колодок; 12 — клапаны выпуска воздуха; 13 и 16 — резиновые кольца; 14 и 15 — малый и большой поршни соответственно; 17 — тормозной щит; 18 — корпус цилиндров; 19 — суппорт; 20 — рама

Дисковый тормозной механизм передних колес автомобиля ГАЗ-З102 состоит из тормозного диска, закрепленного на ступице колеса, и скобы, прикрепленной к поворотному кулаку. Скоба состоит из внутреннего и наружного корпуса, которые неподвижно соединены между собой. Каждый корпус имеет по два цилиндра, выполненных как одно целое с корпусом. Большие цилиндры (∅ 42,28 мм) внутреннего и наружного корпусов соединены между собой каналами (малый контур). Такими же каналами (большой контур) соединены и малые цилиндры (∅ 33,96 мм).

Дисковый тормозной механизм передних колес с подвижной (плавающей) скобой автомобиля АЗЛК-2141 (рис. 157, д) имеет скобу, состоящую из чугунного суппорта, рамы и алюминиевого корпуса цилиндров, в которых перемещаются два стальных хромированных поршня разных диаметров (меньший — большого контура, больший — малого контура). Рама вместе с корпусом гидроцилиндров имеет возможность перемещаться в направлении, перпендикулярном рабочим поверхностям тормозного диска.

Источник

Конструкция тормозных механизмов

Предъявляемые требования, классификация, применяемость

Тормозные механизмы

Дополнительные требования, предъявляемые к тормозным системам автопоездов, автомобилей тягачей и прицепов

Требования, предъявляемые к вспомогательной тормозной системе

Требования, предъявляемые к стояночной тормозной системе

Основным требованием к стояночной тормозной системе является надежность удержания автомобиля неподвижным на подъеме или спуске. Орган управления и передаточный механизм стояночной тормозной системы должны быть независимыми от рабочей тормозной системы. Для автомобилей, находящихся в эксплуатации, в соответствии с ГОСТ 25478—91 стояночная тормозная система должна удерживать автомобиль полной массы на уклоне не менее 16%. Для автотранспортных средств в снаряженном состоянии углы уклона дороги, на которых должен удерживаться автомобиль стояночной тормозной системой следующие: не менее 23% для категории М и не менее 31% для категории N.

Вспомогательная тормозная система должна обеспечивать регулирование скорости движения автомобиля самостоятельно или совместно с рабочей тормозной системой. Водитель должен управлять рабочей и вспомогательной тормозными система ми I1 рабочего места, контролируя рулевое колесо по крайней мере одной рукой. Критерием оценки эффективности вспомогательной тормозной системы является значение суммарной тормозной силы, развиваемой тормозными механизмами этой систему.

Вспомогательная тормозная система должна обеспечивать без применения других тормозных систем спуск автотранспортного средства со скоростью (30 ± 2) км/ч по уклону 7% протяженностью 6 км.

Основное требование к тормозному управлению автопоезда — срабатывание рабочей тормозной системы прицепного средства при торможении тягача любой его тормозной системой.

При отрыве прицепа от тягача во время движения рабочая тормозная система прицепа должна автоматически обеспечить его быструю остановку. Автотранспортные средства категории О, предназначенные для перевозки пассажиров, должны иметь орган управления стояночной тормозной системой прицепа, расположенный внутри прицепа.

Требования. Тормозной механизм создает искусственное сопротивление движению автомобиля за счет трения между вращающимися и не вращающимися деталями. При трении поглощается кинетическая энергия автомобиля, которая превращается в тепло и рассеивается в атмосферу. При работе отдельные детали механизма нагреваются до температуры 300—350°С. Кроме того, детали тормозных механизмов подвержены воздействию дорожных и атмосферно-климатических факторовКак подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Сложные условия работы и необходимость обеспечения безопасности движения обуславливают ряд требований к тормозным механизмам:

—высокая эффективность действия;

—стабильность работы при изменяющихся режимах движения и внешних условиях;

—высокая долговечность пары трения;

—плавность действия и отсутствие вибрации при торможении;

—способность рассеивать большое количество тепла за малый промежуток времени;

—удобство проведения эксплуатационных регулировок.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Классификация и применяемость. В зависимости от места установки тормозные механизмы делятся (рис. 2) на колесные и трансмиссионные. По форме вращающихся деталей тормозные механизмы бывают барабанными и дисковыми. Наибольшее распространение на сегодняшний день получили барабанные тормозные механизмы, у которых вращающийся барабан взаимодействует с двумя колодками, прижимающимися к нему изнутри. Такие тормозные механизмы используются как в качестве колесных так и в качестве трансмиссионных. Иногда в качестве трансмиссионных применяют ленточные барабанные тормозные механизмы, но довольно редко.

Дисковые тормозные механизмы находят широкое применение на современных легковых автомобилях.

Барабанные колодочные тормозные механизмы. В рабочих и стояночных тормозных системах наибольшее применение находят тормозные механизмы барабанного типа с двумя внутренними ко­лодками. Основными достоинствами таких механизмов являются: благоприятные условия для отвода тепла, хорошая защищенность рабочих поверхностей пар трения и разжимных устройств от загряз­нений и внешних механических воздействий, достаточная эффек­тивность и высокая надежность. Наиболее распространенные схемы барабанно-колодочных тормозных механизмов были рассмотрены ранее. Независимо от типа схемы в каждом барабанно-колодочном тормозном механизме имеются следующие основные элементы: тор­мозной барабан, колодки с фрикционными накладками и стяжными пружинами, разжимное устройство, устройства для частичной и полной регулировок зазора между накладками колодок и тормоз­ным барабаном.

Типовая конструкция тормозного механизма барабанного типа представлена на рис. 14.4. Тормозной барабан 1 крепится к ступице колеса и вращается вместе с ней. Опорный диск 2 неподвижен, так как жестко связан с балкой моста. На опорном диске установлены оси 9 колодок 3 и разжимное устройство 7, представляющее собой разжимной кулак с валом, ось которого неподвижна. В рычаге 5 привода разжимного кулака расположено устройство для частичной регулировки зазоров. Для полной регулировки на осях 9 колодок выполнены эксцентрики.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.4 — Конструкция барабанно-колодочного тормозного механизма

На ободе каждой колодки крепятся фрикционные накладки 4, состоящие из двух секций. При торможении автомобиля за счет усилия, создаваемого в приводе, разжимной кулак поворачивается и прижимает накладки колодок к барабану. В результате возника­ющего при вращении барабана трения создается тормозной момент.

Тормозные барабаны бывают двух типов: цельнолитые и комбинированные. На грузовых автомобилях большой и средней грузоподъемности обычно применяют цельнолитые барабаны из се­рого чугуна, имеющие на наружной поверхности ребра для повыше­ния жесткости и лучшей теплоотдачи. На легковых автомобилях и грузовых автомобилях малой грузоподъемности применяют тормоз­ные барабаны из алюминиевого сплава с залитыми внутрь чугунны­ми кольцами (ВАЗ-2101) или тормозные барабаны в виде стального диска, соединенного с чугунным ободом при отливке последнего (ГАЗ-66, ВАЗ-2105).

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Тормозной барабан центрируется относительно ступицы колеса штифтами или специальными центрирующими поверхностями. Для уменьшения биения рабочую поверхность барабана обрабатывают совместно со ступицей. После механической обработки тормозной барабан в сборе со ступицей подвергается балансировке. Дисбаланс тормозного барабана со ступицей у легковых автомобилей не должен превышать 15—20 Н • см, у грузовых автомобилей — 30—40 Н • см.

Тормозные опорные диски (суппорты) служат для уста­новки осей колодок, разжимных и регулировочных устройств. Суп­порты обычно изготавливают штамповкой из стального листа или отливкой из ковкого чугуна.

Тормозные колодки могут быть литые и штампованные сварные. На тяжелых автомобилях применяют, как правило, литые колодки из ковкого чугуна или алюминиевого сплава. На грузовых автомобилях малой грузоподъемности (ГАЗ-66) и легковых автомо­билях (ГАЗ-24, ВАЗ) применяют штампованные сварные колодки. В этом случае ребро и обод изготавливают штамповкой, а затем сваривают. Штампованные сварные колодки применяют также на автомобилях КамАЗ, при этом для повышения жесткости выполня­ют не одно, а два ребра. Опорами колодок обычно являются оси с устройствами для полной регулировки зазоров между колодками и барабаном. Регулировочное устройство представляет собой эксцент­рик выполненный заодно с осью (рис. 14.5, а) или эксцентриковую шайбу, установленную на оси (рис. 14.5, б).

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.5 — Конструкции опор колодок

Фрикционные накладки колодок изготавливают формо­ванием из волокнистого асбеста со связующими материалами и наполнителями. Связующими материалами могут быть каучук или синтетические смолы, а наполнителями оксид цинка и железный

В последние годы получают распространение накладки, не содер­жащие асбеста, что обеспечивает экологическую безопасность в производстве и в эксплуатации.

Тормозные накладки должны обладать стабильным коэффициен­том трения, высокой прочностью и износостойкостью, сохранять механические свойства при температуре до 400°С. Крепление накладок к колодкам осуществляют болтами, заклепками или клеем.

Разжимные устройства имеют различную конструкцию в зависимости от типа привода и схемы тормозного механизма. На автомобилях с гидравлическими и пневмогидравлическими при­водами применяют поршневые разжимные устройства, выполнен­ные в виде гидравлических цилиндров с одним или двумя поршня­ми. Такие разжимные устройства обычно называют колесными цилиндрами.

Колесные цилиндры нашли применение на многоцелевых авто­мобилях Урал, ГАЗ, на многоосных шасси МАЗ, БАЗ и на некото­рых легковых автомобилях. В тормозных механизмах, выполнен­ных по схеме В, в каждом колесном цилиндре устанавливается один поршень, а в выполненных по схеме Б к Г — по два поршня.

Конструкция одного из колесных цилиндров с двумя поршнями представлена на рис. 14.6.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.6 — Поршневое разжимное устройство

Внутри чугунного корпуса 10 расположены два поршня 3 из алюминиевого сплава. К каждому из поршней пружиной 5 и давлением жидкости прижимается манжета 4. С целью повышения степени герметичности в корпусе 10 установлены уплотнительные коль­ца 11. Для предотвращения проник­новения внутрь цилиндра пыли на корпус с обоих торцов надеты резино­вые колпаки, удерживаемые пружи­нами 7. Регулировку зазора между колодкой и барабаном осуществляют регулировочным винтом 1 и гайкой 2. Для удаления воздуха, попавшего внутрь цилиндра, предназначен перепускной клапан 8, закрытый колпачком 9.

Разжимное устройство поршневого типа отличается малыми габаритами, удобством компоновки, но требует постоянного внимания в процессе эксплуатации, так как возможны подтекания жидкости и попадание внутрь воздуха.

Разжимное устройство в виде кулака с фиксированной осью и с заданным профилем рабочих поверхностей применяют на автомобилях с пневмоприводом тормозов. Как правило, профиль разжимного кулака выполняют по спирали Архимеда или по эвольвенте. Обе эти кривые дают постоянное передаточное число кулака, независимое от угла его поворота. Поэтому тормозной момент такого тормозного механизма определяется только величиной давления воздуха в тормозной камере и не зависит от степени износа накладок. Разжимные кулаки (рис. 14.4) с рабочей поверхностью, выполняемой по спирали Архимеда, сложнее в производстве, но они имеют большую по длине рабочую поверхность и дают возможность получения большего передаточного числа, по сравнению с кулаками, профиль которых выполнен по эвольвенте.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.7 — Клиновое разжимное устройство

Разжимные кулаки отковывают заодно с валами из сталей 40 или 45. После механической обработки рабочую поверхность кулака чеканят и закаливают ТВЧ.

Сравнительно недавно для тормозных систем с пневматическим тормозным приводом была разработана и внедрена конструкция клинового разжимного устройства. Клиновое разжимное устройство состоит из корпуса 1 (рис. 14.7), двух плунжеров 2, штока 3 с роликами 4, возвратной пружины 5 штока, регулировочного устройства 6. Шток разжимного устройства шарнирно связан с толкателем тормозной камеры так, что ось штока 3 может отклоняться от оси толкателя на некоторый угол. Такая конструкция позволяет што­ку 3 вместе с роликами 4 перемещаться в направлении поступатель­ного движения плунжеров в ту или иную сторону. Благодаря этому, клиновое разжимное устройство создает на колодках равные разжимные силы подобно поршневому разжимному устройству. Разжимной кулак с фиксированной осью, который применяется, как и клиновое разжимное устройство, на автомобилях с пневмоприводом тормозов, обеспечивает равное перемещение колодок и различные по величине разжимные силы.

Преимуществами клинового разжимного устройства по сравнению с разжимным кулаком являются: более высокий КПД, меньшая величина перемещения толкателя тормозной камеры и, как следствие, меньший расход воздуха. Кроме того клиновое разжимное устройство обеспечивает более равномерный и меньший по величине износ тормозных накладок и барабана. Недостатками клинового разжимного устройства являются: повышенная сложность и стоимость, потребность в специальной грязезащите.

Регулировочные устройства служат для поддержания зазора между накладками колодок и барабаном в заданных пределах, обычно 0,2—0,4 мм. Существует два вида регулировок: эксплуатационная (частичная) и ремонтная (полная). Частичную ре­гулировку осуществляют поворотом колодок относительно их осей на определенную величину. На автомобилях ГАЗ, УАЗ, УралАЗ частичную регулировку осуществляют с помощью эксцентриков 4 (рис. 14.8, а). Эксцентрик устанавливается с помощью болта 1, на опорном диске 3 и от самопроизвольного проворачивания удерживается пружиной 2. Поворот эксцентрика 4 производят с помощью болта 1, головка которого выведена наружу.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок. 14.8— Устройства для частичной регулировки тормозных механизмов

На автомобилях ЗИЛ, КамАЗ, КрАЗ частичную регулировку осуществляют поворотом вала 3 (рис. 14.8, б) разжимного кулака путем вращения червяка 1 червячной пары 2.

На колесном шасси БАЗ частичную регулировку осуществляют за счет поворота специальным ключом регулировочной муфты 2 (рис. 14.8, в). При этом винт 1 изменяет положение колодки отно­сительно барабана. Для предотвращения самопроизвольного измене­ния зазора муфта 2 фиксируется пластинчатой пружиной 3. Анало­гично осуществляют частичную регулировку зазора между колодка­ми и барабаном на шасси МАЗ-543, где вместо муфты установлена регулировочная гайка (рис. 14.6).

В последние годы появилось достаточно много регулировочных устройств для частичной регулировки зазоров, которые действуют автоматически. При увеличении зазора между накладкой колодки и барабаном сверх допустимого значения они без вмешательства человека уменьшают зазор до заданной величины. Наибольшее применение такие устройства находят на легковых автомобилях. Из военных автомобилей устройство для автоматической регулировки зазоров применено в тормозных механизмах шасси МАЗ-7911.

Полная регулировка тормозных механизмов всех типов обычно осуществляется после их разборки или замены накладок тормозных колодок. Целью полной регулировки является установка колодок относительно барабана с оптимальными зазорами в паре трения по всей длине накладок. При регулировке вначале устанавливают пу­тем поворота эксцентричных осей колодок (рис. 14.5) зазор между концом накладки, ближнем к оси колодки. Этот зазор, измеряемый на расстоянии 30—40 мм от конца накладки, должен быть равен примерно 0,2 мм. Затем с помощью устройства для частичной регу­лировки устанавливают зазор между накладкой и барабаном на другом конце колодки, ближнем к разжимному устройству. В этой части зазор между накладкой и барабаном для большинства автомобилей составляет примерно 0,4 мм.

Барабанные ленточные тормозные механизмы.Барабанные лен­точные тормозные механизмы имеют ограниченное применение. На военной автомобильной технике они используются в основном только в стояночных тормозных системах.

Конструкция ленточного тормозного механизма имеет существенные отличия от рассмотренных ранее колодочных механизмов. Лента 2 (рис. 14.9) с фрикционной накладкой охватывает барабан 1 снаружи. Для регулировки положения ленты относительно барабана имеются установочный болт 5, ввернутый в суппорт 3, и регулировочное устройство 5. При стояночном торможении рычаг 7 механизма стяжки поворачивается и обеспечивает прижатие фрикцион­ной накладки к тормозному барабану.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.9— Барабанно-ленточный тормозной механизм

Дисковые тормозные механизмы.Дисковым тормозным механизмом называется фрикционное устройство, в котором используется трение неподвижных элементов о боковые поверхно­сти вращающегося диска. Дисковые тормозные механизмы ранее применялись в стояночных тормозных системах некоторых грузо­вых автомобилей. В настоящее время они находят применение в рабочих тормозных системах на большинстве современных легко­вых автомобилей. Дисковые тормозные механизмы бывают двух видов: с неподвижной скобой и с плавающей скобой.

Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Смотреть картинку Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Картинка про Как подвешены колодки к опорному диску в легковых и грузовых автомобилях. Фото Как подвешены колодки к опорному диску в легковых и грузовых автомобилях

Рисунок 14.10 — Дисковый тормозной механизм

Дисковый тормозной механизм с неподвижной скобой состоит из диска 1 (рис. 14.10), скобы 2, тормозных колодок 3 с накладками, установочных пальцев 4, поршней 5 и цилиндров 6. Диск 1 —чугунный, закреплен на фланце ступицы колеса. Скоба 2 изготовлена из высокопрочного чугуна, она крепится на фланце поворотного кулака посредством специального кронштейна. В скобе 2 размещены два цилиндра 6 из алюминиевого сплава, расположенные оппозитно по обе стороны диска 1. Внутри цилиндров установлены стальные поршни 5 с резиновыми уплотнениями в виде колец.

Тормозные колодки плоские, представляют собой стальные пла­тины толщиной 4—5 мм. К колодкам способом горячего формования крепятся накладки из фрикционного материала. Основу фрикционной композиции накладок составляет асбест. По своим свойствам материал накладок дисковых тормозов отмечается большей термостойкостью и способностью выдерживать более высокие давления, чем в барабанных тормозных механизмах. Прижатие колодок к диску осуществляется за счет давления на поршни жидкости, передаваемой в цилиндры. Возврат поршней в исходное положение после растормаживания происходит под действием сил упругости резиновых уплотнительных колец.

Основными достоинствамидискового тормозного механизма являются: высокая стабильность действия; малое время срабатывания за счет очень малых зазоров в паре трения (0,05—0,1 мм); хороший теплоотвод от поверхности диска (колодки охватывают лишь 12—14% поверхности диска); малая масса тормозного механизма.

К недостаткам дисковых тормозных механизмов относят: быстрый износ накладок за счет высоких давлений; плохую защищенность механизма от воды, пыли и грязи; малый коэффициент эффективности.
