Зачем нужен конденсатор для сабвуфера?
Конденсаторы для сабвуфера все чаще применяются не только на эксклюзивных “хайэндовских” аудиоинсталяциях, но и в “классических” комплектах автомобильных аудиосистем, в которых используются усилители. Конденсатор улучшает параметры усилителя и качество звучания сабвуфера.
Дело в том, что современные сабвуферы на кратковременных “пиках” сигнала могут потреблять значительный ток, который не в состоянии мгновенно обеспечить даже самый мощный аккумулятор. И какими бы “толстыми” ни были “звуковые” провода, питающие усилитель сабвуфера, они все равно обладают сопротивлением, вызывающим в момент импульса падение напряжения. В результате в работе “усилка” могут возникать так называемые провалы.
Не стоит также сбрасывать со счетов и работающий в летнее время кондиционер, отбирающий до 30% энергии генератора. Поэтому, когда аудиосистема воспроизводит, например, мощные басы, возможны искажения звука, вызванные неспособностью батареи обеспечить необходимую скорость нарастания выходного сигнала (тока потребления).
Устранить это явление помогает так называемый конденсатор для сабвуфера, представляющий собой электролитический конденсатор большой емкости, подключаемый параллельно цепи питания усилителя. Внутреннее сопротивление такого конденсатора настолько мало, что импульсный ток “отдается” усилителю моментально, тем самым, сглаживая возможные провалы. С той же быстротой конденсатор снова заряжается, готовясь “выдать порцию” для нового баса из сабвуфера.
Большинство современных автомобильных конденсаторов для сабвуфера имеют огромную электрическую емкость – несколько фарад, сопоставимую с емкостью земного шара. Поскольку они конструктивно компонуются рядом с усилителями, то, помимо нарядного и современного дизайна, эти элементы нередко снабжаются цифровыми вольтметрами и световой индикацией заряда.
В комплектах, как правило, имеется все необходимое для удобной установки конденсатора вблизи усилителя, причем расстояние между ними не должно превышать 50 сантиметров. Мощные разъемы практически всех конденсаторов для сабвуфера имеют позолоту, уменьшающую сопротивление, а рабочее напряжение достигает 24 вольт.
F.A.Q. №4 Конденсаторы мифы и реальность. Все что я знаю.
Решил в общем я все таки поднять эту тему в отдельной записи БЖ. О надобности накопителя в цепи питания, о его пользе, вреде и т.д. в интернете ведется масса споров. К сожалению споры эти бесполезны ввиду того что их ведут люди абсолютно не знающие курс школьной физики и просто декламирующие рекламные лозунги и псевдонаучные статьи. В этой записи я хочу изложить все мои наработки по данному вопросу и предлагаю обсудить справедливость или же спорность моих выводов…Итак начнем.
Самое первое что нам стоит сделать это отбросить подальше познания из подобных статей: avtsound.net.ru/2008/06/0…tor.-mify-i-realnomt.html
Самая большая глупость этих статей- рекомендации конденсаторов к усилителям из расчета столько то фарад на 1 киловатт. Откуда такие рекомендации остается загадкой.В том что такие опусы находятся также далеко от реальности как мы от Гоналулу мы убедимся ниже. Гораздо полезнее обратиться к тем начальным знаниям которые мы с вами получали на уроках физики.Попутно будем развеивать мифы о конденсаторах.
Аксиома №1 Конденсатор является ПОТРЕБИТЕЛЕМ в сети. То есть он НЕ способен вырабатывать электроэнергию! Он способен ее НАКАПЛИВАТЬ и частично ПОТРЕБЛЯТЬ на собственные утечки и потери в конденсаторах. А это значит что он ПО ОПРЕДЕЛЕНИЮ не может ни продлить жизнь аккумулятору ни облегчить ему жизнь.
Аксиома №2 Конденсатор служит для накопления энергии и отдачи этой энергии потребителю. При этом обладая крайне низким внутренним сопротивлением он отдает энергию потребитель очень быстро и накапливает соответственно тоже. При этом он работает совсем не как аккумулятор. Пик отдачи приходится на первое мгновение потребления, после этого заряд начнет резко падать, скорость его отдачи падает вместе с зарядом.
Теперь давайте научимся отличать ИОНИСТОР от КОНДЕНСАТОРА.
Об этих терминах вы можете почитать в википедии, я же просто подытожу в двух словах. То что ездит в багажнике 90 процентов любителей звука под марками пролоджи, мистери, NRG и т.д. по вполне приемлимым ценам это есть ничто иное как ионистор Отличается он от конденсатора тем что имеет гораздо большие потери внутри себя, имеет большое внутреннее сопротивление и гораздо линивее отдает заряд. Ну и тем что стоит в десятки раз дешевле от конденсатора той же емкости. Ввиду чрезвычайной распространенности ионисторов остановимся подробнее на нем.А конкретнее на мифе о том что конденсатор в цепи питания в случаях просадок обеспечит энергией усилитель саба.Причин просадок бывает много.Рассмотрим основные. Но перед этим прикинем на что ж способен то наш накопитель и сделаем эксперимент расчета в чистом виде. то есть зарядим и потом запустим от накопителя усилитель:
Цитата из википедии:magnitola.info/index.php?…8%D1%81%D1%82%D0%BE%D1%80
» Из школьного курса физики
1ампер X 1сек = 1 кулон,
1ампер X 1вольт = 1 ватт,
1ампер X 1ом = 1 вольт,
1фарада X 1вольт = 1 кулон.
Таким образом в конденсаторе запасается
1фарад Х 12 вольт = 12 кулон
1000 ватт усилитель это 12 вольт Х 83 Ампер = то есть за 1 секунду 83 кулона 12 \ 83 = за 0,15 секунды разрядится ионистор до ноля».
Это и будет максимальное время работы ионистора. То есть в различных вариантах максимальной работа системы от него не превысит секунды. Но не стоит забывать что на 8.9 вольт усилитель прекратит работать. То есть время работы сократится втрое.
Фуух с теорией разобрались. Теперь к практике. Конденсатро был одним из первых автозвуковых девайсов который у меня появился.Вернее ионистором пролоджи 1.5 фарада в старом исполнении когда вместо вольтметра на накопители устанавливали дистрибьюторы питания. Соответственно на его веку у меня уже сменилась одна машина и несколько раз полный состав системы включая питание. Расскажу жизни своей системы с нашим сегондяшним героем.
9ка карбюратор 95 года выпуска. родной генератор и аккумулятор 50ач. Усилитель пролоджи контроль 3004 + мистери 2.75. Провода мистери. На раскачке просадка напряжения была конской. вплоть до 10в с 12.5 на заведенной машине. Диод в цепь регулятора дал прибавку в 1 в но все равно не хватало. На клеммах усилителя с заглушеной машиной было 12в без музыки 10.6 с музыкой на всю. на заведенной 12.9 без музыки. до 10в на музыке. в среднем 11.3в. Устанавливаю накопитель как можно ближе к усилителю. Замеры. заглушеная машина 12.1в без музыки. с музыкой 10.6в. На заведенной без музыки 13.2 без музыки. С музыкой до9.9. в среднем 11.4в. То есть никак он не спасал положение о чем красноречиво говорила отсутствие разницы в звуке и вялый бас.
Замена проводов мистери на кг-16. остальная аппаратура таже. замеры Заглушеная машина 12.6в, с музыкой 10.9. Заведенная машина без музыки 13.3, с музыкой до 10.1, в среднем 11.7в. То есть замена провода дала чуть ли не втрое больше толку чем накопитель. Но это все было не то. Хотя после замены разница в звуке была ощутимо заметна.Также провод музыки уже нельзя было просто так никинуть на клемму аккума. Пролетала дикая искра от заряда накопителя говорящая об координальном увеличении пропускной способности силы.
12шка. аккум 55а, родной генератор. Музыка таже практически. И поскольку система питания в ней мало отличалась от девятошной то и цифры были схожи. заглушеная машина 12.3. С музыкой 10.7. На заведеной 13.6в. С музыкой 11в. в среднем 11.9в. Небольшое улучшение ситуации было изза того что инжектор на заведенной машине контролирует обороты движка не давая им падать, тем самым поддерживая обороты генератора в тонусе. Установка конденсатора в систему во всех случаях дала прирост на работающей музыке 0.1-0.3в. что никак не спасало ситуацию.
ТАкое положение вещей меня никак не устраивало так как я уже начал в ней строить систему «на вырост». Тут помог случай, вернее неприятность. В генераторе на ходу оторвало крыльчатку которой размолотило весь генератор а короткое замыкание с генератора осыпало пластины на уставшем аккумуляторе.
Оба ушли под замену. На их места стали аккумулятор 62ач и генератор 95а. с повышеной производительностью на низких оборотах. Первые тесты: заглушеная машина без особых изменений. Заведенная машина 14.0в без музыки, 13.9в С МУЗЫКОЙ НА ВСЮ! С музыкой на всю, включенными фарами, дворниками и печкой на всю 13.4в! Вот где прибавка. После произошло пополнение аппаратуры. Установил сабовый усь кикс 27. Вместе с ним под замену ушли все клеммы. Переделал массу питания на усилителях. разнес ее с общего болта на разные. Установил силовой провод кг-35, таким же проводом проложил массу от уха генератора на кузов в место соединения минуса аккума с кузовом. После каждого апгрейда мерял прибавки.
Чистая установка уся: 13.9в без музыки, 12.2в с музыкой на всю.
Замена провода на кг-35 13.9в и 13.0в соответственно.
Замена всех клемм + 0.1в.
Разнесение массы +0.3в.
Установка дополнительного провода массы на генератор: + 0.2в.
Итого на заведенной машине с музыкой на всю 3 усилителя дают просадку с 14.0 до 13.5-13.6в.
Максимальная просадка на злых неграх с постоянными синусами порядка 30гц кратковременно до 12.9в, при этом холостые обороты падают на 100-150 об/мин. в правильный 1 вольт просадки практически уложился:)
Вот такая вот практика.
Теперь напишу о пользе конденсаторов и ионисторов. 🙂 Да да в них есть польза! 🙂 правда со звуком она имеет мало общего.
1)Например если у вас слабое питание и от музыки моргают фары. На самом деле это очень раздражает. Установка кондера устранит моргание. Проблему это не решит. Фары перестанут моргать но притухнут на среднем значении просадок. Проблема решится но это не выход.
2) Накопитель является мощным фильтром сетевых помех. Установив его вы не услышите в динамиках щелчки на включении вентиляторов и другой аппаратуры авто. Фильтры конечно устанавливаются щас во многих усилках но если у вас есть такая проблема накопитель ее решит.
4) с накопителем в сети ремню генератора живется гораздо комфортнее. Он сглаживает рывки генератора на ударах баса. Например в 12шке я сменил 2 ремня генератора без накопителя. третий после установки живет до сих пор.
РАссказы о псевдопользе накопителя также встречаются в интернете но они не несут систематичный или обоснованый характер. Например многие утверждают что при установке конденсатора на слабое питание бас становится лучше. На самом же деле может просто менятся характер искажений возникающий от нехватки питания. Но этот измененный бас будет также далек от правильного как и тот который качал до накопителя. Также многие утверждают что просадки уменьшились втрое! Но нсли уточнить у них то оказыается что напряжение они смотрели на конденсатроном вольтметре. Но во перых за достовернось его измерений никто не ручается во второых он показывает просадки на клеммах накопителя а вовсе не реальные. Реальные будут непосредственно на клеммах усилителя и только там!
Из всего вышеизложенного пусть каждый делает выводы для себя сам, я лишь рекомендую поставить кондер в сеть если вам он достается за недорого и с питанием все в порядке. Но если есть выбор то потратьте эту сумму на улучшение элементов питания авто и на провода. Это будет куда полезнее.
P.S. Тема открыта для обновления и обсуждения. С удовольствием выслушаю ваши наблюдения, возражения, дополнения.Спасибо что дочитали эту кучу букаф до конца 🙂
+ дополнение от flipwho
…хочу сказать что в роли потребителей в ионисторах являются схемы вольтметра и автозаряда. Кароче брать, если брать, стоит ТОЛЬКО ПУСТОЙ конденсатор и обращаться с ним очень осторожно (правильно заряжать и т.п).
+ дополнение к пользе накопителя 🙂
Когда необходимо заменить аккумулятор то при снятии клемм с него магнитола, часы в панели и настройки бортового компа не сбрасываются. Накопитель будет их держать минут 10 точно. За это время вы спокойнее все поменяете. Еще одного заряда накопителя зватает чтоб закрыть или открыть 4 центральных замка от брелка сигналки 🙂 мож кому сгодится 🙂
+ к инфе. Как зарядить накопитель не имеющий системы заряда. Просто между плюсовым проводом питания и конденсатором подкльчите лампочку с габаритов например. Она загорится и тут же начнет гаснуть, как погасла полность. тогда соединяйте напрямую кондер заряжен. Тоже самое нужно делать если вы надолго скидывали клемму с аккумулятора.
Как выбрать автомобильный конденсатор
Что такое автомобильный конденсатор и зачем он нужен?
Под автомобильным конденсатором сегодня принято понимать электролитический конденсатор, подключенный к автомобильному усилителю звука (или непосредственно к магнитоле) параллельно питающим проводам. Но зачем он нужен?
Для защиты от сетевых помех конденсаторы используются часто.
1. Фильтрация помех питающей сети. Конденсаторы в качестве простейшего, но, в то же время, довольно эффективного фильтра помех питающей сети используются давно – их наверняка замечал каждый, кому случалось заглядывать внутрь электронных устройств. Конденсатор заряжается напряжением питающей сети и при резком падении напряжения возмещает просадку, возвращая в сеть накопленный заряд. Обычно качественные автомобильные усилители имеют собственную защиту от просадок напряжения, но если вы слышите из динамиков посторонние звуки при включении элементов автоэлектрики (вентилятора, дворников, фар и пр.), конденсатор может помочь. И еще – вне зависимости от того, где в автомобильной сети установлен конденсатор, он будет поддерживать напряжение всей сети, а не только усилителя. Поэтому, если при работе аудиосистемы у вас мерцают фары, то после установки конденсатора мерцать они перестанут (будут гореть вполнакала). Другое дело, что сильные (до мерцания фар) просадки при работе аудиосистемы явно сигнализируют о нехватке мощности генератора и АКБ. Эту проблему установка конденсатора не решит – он является не источником, а потребителем энергии, и в случае нехватки питания проблему скорее усугубит.
2. Поддержка питания магнитолы при пиковых нагрузках, например, при проигрывании басов. Здесь возможны два варианта:
2.1. На аудиосистему приходит недостаточно мощности. Причины могут быть разные: севшая батарея, слабый генератор, провода питания недостаточной толщины и пр.
Как это выглядит в теории.
В этом случае при установке конденсатора (вплотную к усилителю), теоретически, можно получить некоторый прирост громкости звука без искажений – при условии, что чрезмерные нагрузки будут кратковременны (не более долей секунд) и перемежаться не меньшими по продолжительности периодами уменьшенной нагрузки (чтобы конденсатор мог восстановить заряд).
И как чаще всего бывает на практике.
Но реальная музыка таким требованиям соответствовать не может – басы в композициях редко звучат меньше нескольких секунд. Поэтому практически никакого заметного эффекта не будет – вряд ли можно назвать улучшением качества звука то, что динамик начнет хрипеть на треть секунды позже обычного.
Схема подключения конденсатора к цепи питания усилителя.
Действительно, в этом случае установка конденсатора может оказаться приемлемой альтернативой замене аккумулятора. Полностью проблему это не решит, но фронты басов, к примеру, может сгладить.
В последнее время на полках автомагазинов появились «конденсаторы», отличающиеся огромной (до сотен и даже тысяч Фарад) емкостью, но при этом имеющие скромные размеры и весьма привлекательную цену. Это не конденсаторы, это – ионисторы. Смысла в их подключении к усилителю немного – да, они имеют заявленную емкость, но от конденсаторов ионисторы отличаются высоким внутренним сопротивлением (ESR), низким максимальным током разряда и низкой скоростью установки отдаваемого тока. Существуют ионисторы с низким ESR, близкие по характеристикам к конденсаторам, но они намного дороже.
Характеристики автомобильных конденсаторов.
Емкость– основной параметр конденсатора. Встречающееся порой требование, что емкость конденсатора (в Фарадах) должна быть равна мощности аудиосистемы в киловаттах, вызывает недоумение у всякого, знакомого с электроникой. Чем больше емкость конденсатора, тем дольше он сможет поддерживать «просадку» питающей сети. Для фильтрации помех 0,5 Ф хватит с большим избытком. Для поддержки питания магнитолы при пиковых нагрузках требуемая емкость зависит от характера этих нагрузок – для одних и 0,5 Ф будет достаточно, для других – и 10 не хватит. Можно остановиться на следующем алгоритме подбора: приобрести модель с небольшой (0,5 Ф) емкостью, но обязательно с вольтметроми индикатором заряда. Во время работы аудиосистемы следить за индикатором заряда и показаниями вольтметра – если на максимальной громкости аудиосистемы индикатор заряда тускнеет, но не гаснет, а напряжение не падает ниже минимального, то конденсатор со своей работой справляется.
Схема подключения дополнительного конденсатора.
Если же индикатор периодически гаснет на небольшое время (до 1-2 с), а напряжение падает, то потребуется добавить в цепь еще один конденсатор параллельно к уже установленному. Если же индикатор гаснет на продолжительное время, это значит, что аудиосистеме не хватает мощности, и установкой конденсаторов эту проблему не решить.
ESR(Equivalent Series Resistance – Эквивалентное Последовательное Сопротивление) – параметр, определяющий максимальный ток разряда. Устанавливаемые в автомобильную аудиосистему конденсаторы должны иметь ESR не более 10 мОм. В принципе, под это требование подойдет любой электролитический конденсатор, но это не значит, что этот параметр можно игнорировать – по нему можно однозначно выяснить, ионистор перед вами или конденсатор. Особенно важно обратить внимание на ESR при выборе компактного конденсатора очень высокой (в десятки и сотни Фарад) емкости. И следует отнестись к нему с большим подозрением, если для него производителем ESR не указан.
Небесполезной опцией будет наличие вольтметрана корпусе конденсатора – он позволит визуально контролировать напряжение на усилителе, отмечать просадки, их величину и продолжительность. На основании наблюдений за вольтметром и индикатором заряда можно делать выводы о достаточной эффективности конденсатора или о необходимости установки дополнительного конденсатора большей емкости.
Нелишне будет выяснить, есть ли у конденсатора зарядное устройство (зарядная схема), ограничивающая зарядный ток. Из-за низкого внутреннего сопротивления конденсатор во время зарядки берет ток, практический равный току короткого замыкания – это может повредить контакты цепи питания и расположенные «по дороге» электронные компоненты. Если зарядной схемы у конденсатора нет, первую его зарядку следует производить через нагрузку – например, через 12-вольтовую лампочку, подключив её последовательно к конденсатору.
Конденсатор для музыки=)) Обновлено 25.12.17
За сутки столько написали под данным постом, что я мог молчать. Народ, я делаю для себя. Проверил-убедился-оставил. Если вы не верите или просто не понимаете, то попробуйте себе так же сделать и убедитесь. Накипело!
Привет всем мы снова тут. Сегодня делюсь доработкой, которую многие могли встречать и раньше, но всё же кому-то будет интересно.
Как-то раз наткнулся на драйве на запись, в которой говорится, что если перед передними динамиками установить конденсаторы, то они разгрузятся от нежелательных низких частот и они (низкие частоты) усилятся на задних динамиках. Доработка эта нужна если впереди стоят к примеру 13-16см динамики раза в 2-3 слабее задних овалов. И получается так, что при добавлении уровня громкости, передние уже начинают хрипеть, а задние могут ещё громче. С помощью конденсаторов мы убираем басы с переда, тем самым облегчаем и без того слабоватый усилитель магнитолы, который в свою очередь усиливает бас на задние динамики.
Нам потребовались два конденсатора на 47мкф 160вольт
Напаиваем на оба концы проводки

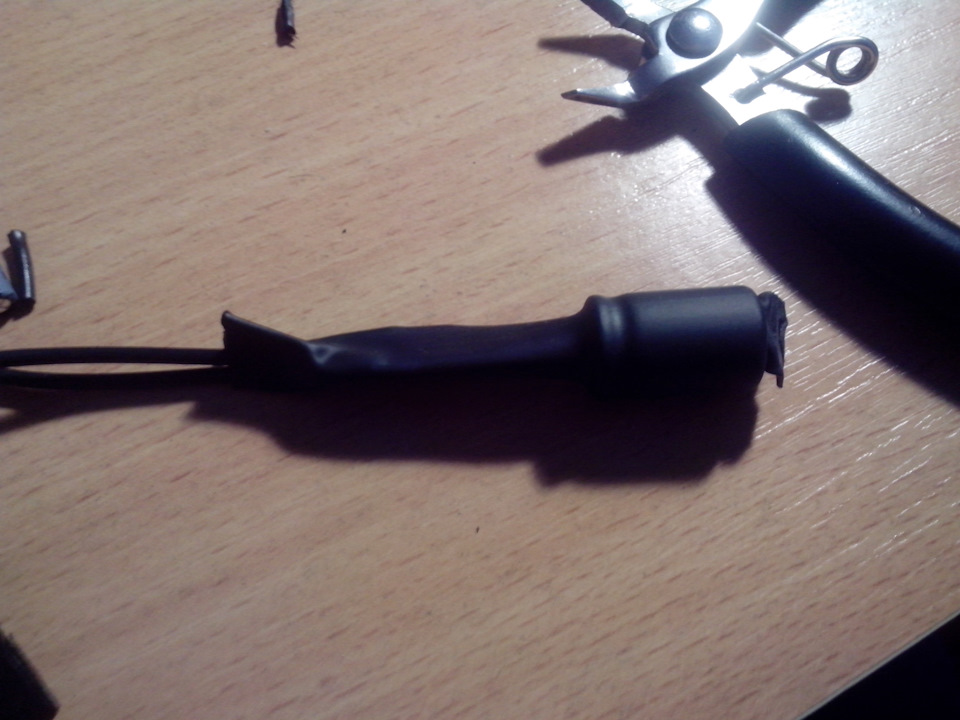

И прячем конденсатор в термоусадку
На один конец обжимаем клемму мама, на другой папа и прячем в термоусадку

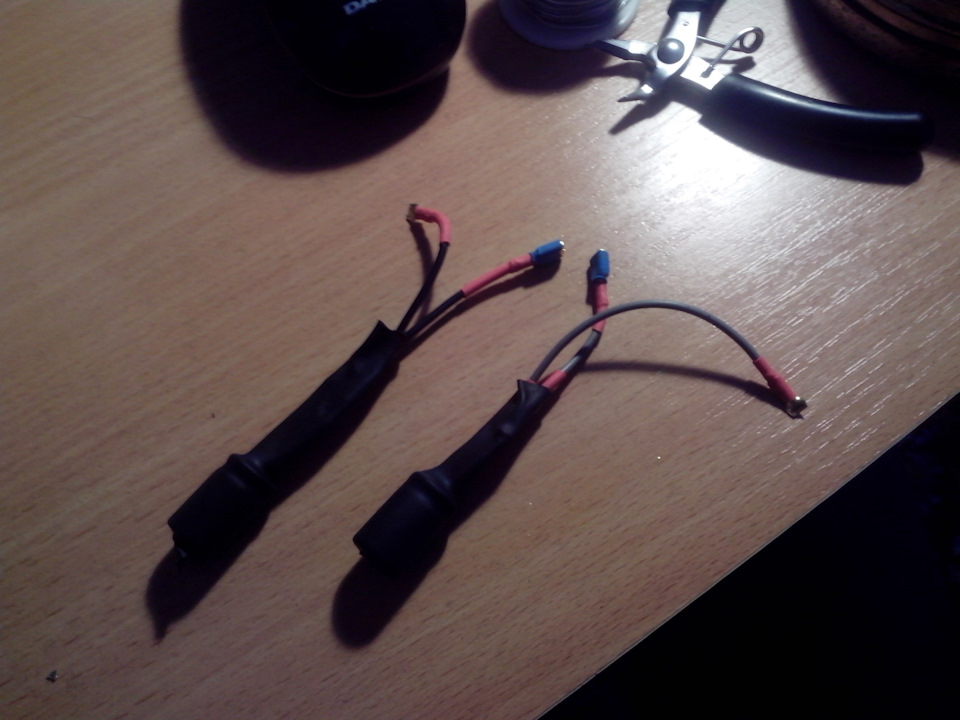

Со вторым делаем тоже самое и получаем вот такую красоту
Далее идём в авто, откручиваем передние динамики и устанавливаем в разрыв любого провода.
Я установил на плюсовой, так как у меня были подходящие клеммы. Т.Е. на каждый (передний) динамик по конденсатору. После доработки немного удивился тому как могут играть задние блины. И уровень громкости теперь можно накрутить ещё чуть громче. К примеру: мах уровень громкости в моей магнитоле 35. Раньше на 25-26 начинали похрипывать передние динамики, а сейчас до 30 можно крутить смело. И плюс ко всему усилились басы сзади, что меня особо порадовало.
На этом всё. Всех с Наступающим!
Как подключить конденсатор и для чего он нужен.
У многих часто возникает вопрос. Для чего нужен конденсатор в аудио системе? Как подключить конденсатор?
В этой статье я постараюсь дать краткое руководство.
Не углубляясь в физику процесса скажу, что конденсатор способен накапливать в себе электрическую энергию и мгновенно отдавать ее. Именно свойство мгновенной отдачи энергии обратно в электрическую цепь и используется в автозвуке. При воспроизведение низкого баса на высоком уровне громкости в цепи питания усилителя происходит просадка напряжения, что можно наблюдать по мигающим в такт сабвуфера, лампочкам. Конденсатор установленный в цепи питания усилителя, заряжается и при просадке напряжения мгновенно разряжается, отдавая дополнительную энергию обратно в цепь. Таким образом сглаживается просадка напряжения, что благотворно влияет на воспроизведение низких частот на высоком уровне громкости. Бас становится более плотным, улучшается атака. По мимо этого уменьшается нагрузка на генератор и аккумулятор. В настоящее время на рынке представлено разнообразное количество автомобильных конденсаторов. При выборе конденсатора следует обращать внимание прежде всего на его емкость. Емкость подбирается ориентировочно 1Ф (1 Фарад) на 1000Вт.
Конденсатор устанавливается как можно ближе к потребителю (усилителю). Длинна проводов от конденсатора до усилителя не должна превышать 60 см., чем меньше тем лучше.
При подключении конденсатора в цепь его необходимо сначала зарядить и только потом подключать к цепи напрямую. Связано это с тем, что не заряженный конденсатор является обычным проводником, т.е. если не заряженный конденсатор подключить сразу в цепь то произойдет короткое замыкание.
В комплекте с конденсатором обычно имеется резистор, но я рекомендую подключать конденсатор через обычную автомобильную лампочку Рис. 3. В начале при подключении конденсатора через лампочку она будет гореть в полную яркость и по мере заряда конденсатора яркость будет падать. Только после того как лампочка совсем погаснет или будет гореть, но очень тускло, можно подключать конденсатор напрямую без лампочки.
