Виды и аналоги конденсаторов
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Содержание
Высоковольтные конденсаторы
В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:
Керамические конденсаторы
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Бумажные и металлобумажные конденсаторы
В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.
Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.
Электролитические конденсаторы
Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.
Пленочные и металлопленочные конденсаторы
Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.
Выпускаются различные типы пленочных конденсаторов, которые различаются по:
Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.
ЧИП-конденсаторы
Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:
Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.
Таблица аналогов конденсаторов
Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.
Первые шаги в электронику — ох уж эти, танталовые конденсаторы.
В продолжение решил поделиться очередным продвижением и для себя заметку сделать или точнее косяком (поспешил, народ насмешил).
Сходил в последний местный магазин в надежде найти оставшиеся детали:
1. Резисторы 1206 = каждый smd резистор по 1 рублю (5 рублей)
2. Резистор 0805 на 15 кОм = 50 копеек (на удивление в 2 сборках с Китая я не нашел этого номинала)
3. Конденсаторы 0805 = вроде по 1 рублю (6 рублей)
4. Конденсатор 2200 х 25в = 26 рублей
5. Кварц 20 Мгц = 20 рублей.
6. Танталовые конденсаторы 47 мкф 10В тип С = по 10 рублей. Я от радости купил 5 штук.
7. Сверла 0.5 мм по 9 рублей.
Иду домой и упрекаю себя, что заказал в другом магазине аж по 56 рублей за шт.
Но радость была не долгой, когда я взялся наполнять плату детальками, то столкнулся с тем, что конденсаторы намного больше посадочных мест…
Почитав в интернете понял, что размер зависит от типа. В моем случае A476C имел 3 позицию по размеру, а для платы КК необходим тип А или Б.
С размерами я ознакомился в этом файле: lib.chipdip.ru/074/DOC000074919.pdf
Вывод для себя сделал следующий:
1. Ходить с линейкой;
2. Закупить все детали, потом уже смотреть на схему и делать поправки в разводке (следующий уровень);

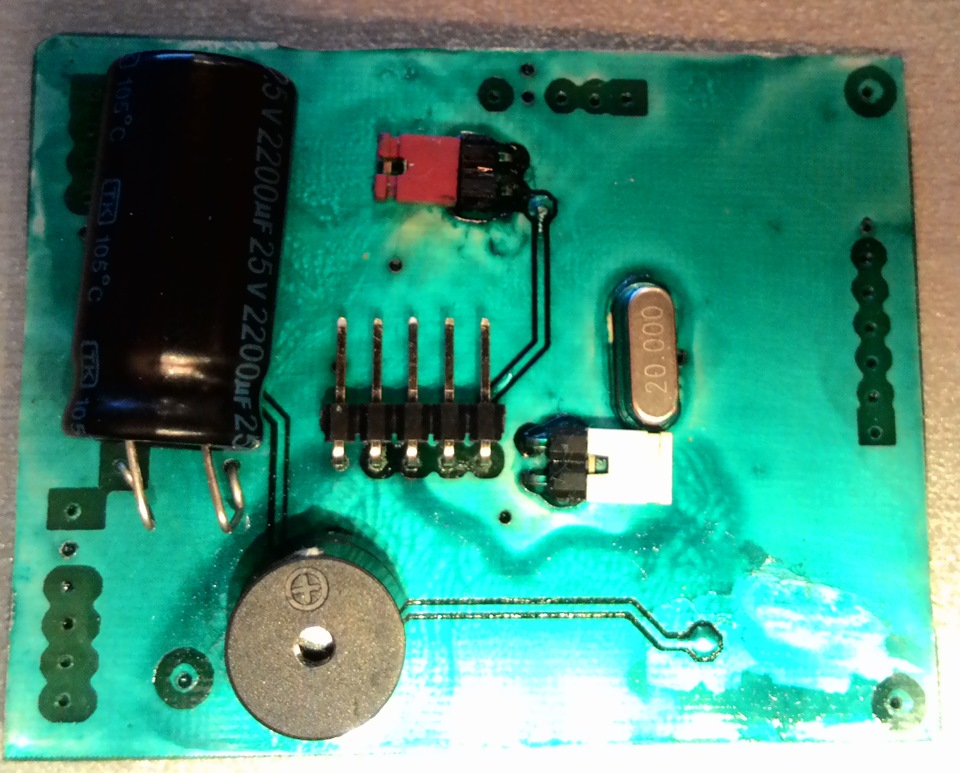

Несколько фотографий промежуточного процесса сборки КК 🙂
Наполнил кварцем, перемычками, резисторами, конденсаторами.
реклама
А ведь так хорошо начинался день, солнечное утро, я с чашечкой ароматного кофе поедаю яишенку, ничто не предвещает беды.
С нехорошим предчувствием достаю мультиметр. Снимаю дроссель с нагрузки. Так и есть, на памяти «коза», на кп видеочипа тоже короткое замыкание. Фаза питания вся в копоти, текстолит в труху, а сам виновник торжества разлетелся на маленькие осколки. Экономная компания Гигабайт естественно не поставила дешевый плавкий предохранитель. В итоге имеем неисправную память, мертвый GPU, обугленную фазу питания и дырку в плате. Из-за двух копеечных деталек дорогостоящая видеокарта оправляется в утиль. И ладно бы красотка погибла в бою, добывая цифровую валюту, так нет же: позорно скопытилась, показывая рабочий стол.
Вот так они и бахают, невзначай.
реклама
реклама
К счастью на современных видеокартах и матплатах уже практически не используют классические электролитические конденсаторы. Их заменили конденсаторы с полимерным электролитом, что значительно добавило надежности, выходят из строя они крайне редко. А вот в блоках питания никуда не денешься, приходится использовать злектролитическую классику. Там нужны большие емкости в фильтрации шин напряжений, на входе в блоке APFS опять же, полимеры такого выдать не могут. Так что и бп в зоне риска, даже самых именитых производителей.
реклама
Конденсаторы с полимерным электролитом
Те самые NEC Proadlizer с сюрпризами
До хрустящей корочки
Далее, если блок питания все еще не ушел в защиту, начинает прогорать текстолит, происходит межслойное замыкание. Если блок питания достаточно мощный, или у него неисправен супервизор по защите, видеокарта может гореть достаточно долго. Пока ее не приедут тушить пожарные, вместе с квартирой. Банальные плавкие предохранители в большинстве видях и матерей производитель не ставит. Может экономит копейки, а может так и было задумано. А ведь они могли бы купировать проблему в зародыше и не доводить дело до фатальных последствий.
Все такое маленькое и ненадежное
Многие радиолюбители могут вспомнить случай взрыва танталового конденсатора по причине неправильной переплюсовки. В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать. Если после прочтения у вас останутся вопросы – смело задавайте их в комментариях, а я постараюсь ответить.
Содержание статьи
Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам. Они отличаются малыми габаритами, высокой удельной емкостью, надежностью (при соблюдении правил на всех этапах их жизни) и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора – ESR (эквивалентное последовательное сопротивление) – с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы.
Так выглядят танталовые конденсаторы
Почему тантал используют для производства конденсаторов
Тантал способен при окислении формировать плотную оксидную пленку, толщину которой можно регулировать с помощью технологических приемов, тем самым изменяя параметры конденсатора.
Помимо тантала конденсаторы делают из керамики, слюды, бумаги и алюминиевой фольги.
Описание и назначение танталовых конденсаторов
Современные танталовые конденсаторы имеют малые размеры и относятся к чип-компонентам, которые предназначены для монтажа на плате. Иначе такие детали называются SMD, что расшифровывается как «компоненты поверхностного монтажа». SMD детали удобны для автоматизированных процессов монтажа и пайки на печатные платы.
Основное назначение электролитических поляризованных танталовых конденсаторов – действовать в комплексе с резистором с целью обработки сигнала и сглаживания его пиков и острых импульсов.
Конденсаторы широко используются в автомобильной, промышленной, цифровой, аэрокосмической технике.
Устройство танталовых твердотельных конденсаторов
Танталовый конденсатор относится к электролитическому типу. В его состав входят 4 основные части: анод, диэлектрик, твердый электролит, катод. Изготовление танталового конденсатора состоит из ряда достаточно сложных технологических операций.
Изготовление анода
Пористую гранулированную структуру получают прессованием из высокоочищенного танталового порошка. В процессе спекания в условиях глубокого вакуума при температурах +1300…+2000°C из порошка образуется губчатая структура с развитой площадью поверхности. Благодаря ей, обеспечивается высокая емкость при небольшом объеме. Танталовый конденсатор при одинаковой с алюминиевым устройством емкости имеет гораздо меньший объем.
Формирование диэлектрического слоя
Диэлектрический оксидный слой выращивают на поверхности анода из пентаоксида тантала в процессе электрохимического окисления. Толщину оксида можно регулировать изменением напряжения. Обычно толщина диэлектрической пленки составляет доли микрометра. Оксидный слой имеет не кристаллическую, а аморфную структуру, которая обладает значительным электросопротивлением.
Получение электролита
Электролитом служит твердотельный полупроводник – диоксид марганца, – который получают термообработкой солей марганца в ходе окислительно-восстановительного процесса. Для этого анодный губчатый слой покрывают солями марганца, а затем нагревают их до получения диоксида марганца. Процесс повторяют несколько раз до полного покрытия анода.
Формирование катодного слоя
Для улучшения контакта электролит покрывают графитовым, а затем металлическим слоем. В качестве металла обычно используют серебро. Сформированный композит запрессовывают в компаунд.
Особенности танталовых конденсаторов
В отличие от электролитических, танталовые конденсаторы при переплюсовке или пробое взрываются. Сила взрыва зависит от размеров конденсатора и может повредить как соседние элементы, так и монтажную плату.
Пробои танталовых конденсаторов
При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник. Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.
Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.
Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.
Другие дефекты танталовых конденсаторов
Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:
Недостатки танталовых конденсаторов
Танталово-полимерные конденсаторы
Большая часть проблем, характерных для танталовых конденсаторов, решена в танталово-полимерных аналогах. В качестве электролита в танталово-полимерных конденсаторах вместо диоксида марганца используется токопроводящий полимер. Он дает минимальный ESR, что позволяет пропускать гораздо большие токи, по сравнению с танталовыми предшественниками. Танталово-полимерные устройства успешно применяются в качестве сглаживающих конденсаторов в источниках питания и преобразователях напряжения.
Токопроводящий полимер обеспечивает низкую чувствительность к импульсам тока, стойкость к внешним факторам, отсутствие деградации структуры, более высокий срок службы. Высокая стабильность емкости в широком интервале частот и температур позволяет применять танталово-полимерные устройства в промышленной, телекоммуникационной и автомобильной электронике и других областях, для которых характерно колебание рабочих температур.
Основные характеристики танталовых конденсаторов
Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:
Особенности проектирования плат и монтажа танталовых конденсаторов
Для этих устройств подходят практически все материалы печатных плат – FR4, FR5, G10, фторопласт, алюминий. Форма, размер посадочного места и способ монтажа указываются производителями деталей. Изменить рекомендуемые параметры монтажа может специалист, имеющий достаточно знаний и навыков, чтобы правильно скорректировать температуру пайки.
Перед монтажом на плату наносят паяльную пасту. Толщина слоя – 0,178+/-0,025 мм. Для того чтобы флюс, находящийся в пасте, эффективно растворил оксиды с мест контакта, подбирают оптимальный температурный режим пайки. Обычно это делают опытным путем.
Монтаж на плату осуществляется вручную или с помощью автоматизированного оборудования любого типа, применяемого сегодня. Пайка производится: вручную, волновым способом, в инфракрасных или конвекционных печах. Температурный режим предподогрева и пайки обычно предоставляют производители конкретной продукции.
Маркировка танталовых конденсаторов
В маркировке конденсаторов указывают стандартные параметры: емкость, номинальное напряжение, полярность. На корпусах типов B, C, D, E, V отображают все параметры, а на корпусе типа A вместо номинала напряжения указывают его буквенный код. В маркировке может указываться дополнительная информация – логотип производителя, код даты производства и другая.
Таблица буквенных кодов напряжения для корпусов типа A
Взаимозаменяемые конденсаторы. Подбор и взаимозаменяемость конденсаторы. Выпаиваем старый конденсатор
Приняв решение о замене конденсатора на печатной плате, первым делом следует подобрать конденсатор на замену. Как правило, речь идет об электролитическом конденсаторе, который по причине исчерпания своего рабочего ресурса начал создавать нештатный режим вашему электронному устройству, либо конденсатор лопнул из-за перегрева, а может быть вы просто решили поставить поновее или получше.
Выбираем подходящий конденсатор на замену
Параметры конденсатора на замену непременно должны подходить: его номинальное напряжение ни в коем случае не должно быть ниже, чем у заменяемого конденсатора, а емкость — никак не ниже, или может быть процентов на 5-10 выше (если это допустимо в соответствии с известной вам схемой данного устройства), чем была изначально.
Наконец, убедитесь, что новый конденсатор подойдет по размеру на то место, которое покинет его предшественник. Если он окажется чуть-чуть поменьше диаметром и высотой — не страшно, но если диаметр или высота больше — могут помешать компоненты, расположенные на этой же плате поблизости или он будет упираться в элементы корпуса. Эти нюансы важно учесть. Итак, конденсатор на замену выбран, он вам подходит, теперь можно приступать к демонтажу старого конденсатора.
Готовимся к процессу
Сейчас необходимо будет устранить с платы неисправный конденсатор, и подготовить место для установки сюда же нового. Для этого вам потребуется, конечно, а также удобно к данному действу подготовить кусок медной оплетки для снятия припоя. Как правило, мощности паяльника в пределах 40 Вт будет вполне достаточно даже если на плате был изначально применен тугоплавкий припой.
Выпаиваем старый конденсатор
Сначала посмотрите, какова полярность выпаиваемого конденсатора на плате: в какую сторону минусом он стоит, чтобы когда будете впаивать новый — не допустить ошибки с полярностью. Обычно минусовая ножка отмечена полосой. Итак, когда оплетка для удаления припоя приготовлена, а паяльник уже достаточно разогрет, сначала прислоните оплетку к основанию той из ножек конденсатора, которую вы решили освободить от припоя первой.
Аккуратно расплавьте припой на ножке прямо через оплетку, чтобы оплетка тоже разогрелась и быстро втянула в себя припой с платы. Если припоя на ножке многовато, двигайте оплетку по мере того как она будет заполняться припоем, собирая на нее весь припой с ножки, чтобы ножка в итоге осталась свободной от припоя. Проделайте это же самое со второй ножкой конденсатора. Теперь конденсатор можно легко выдернуть рукой или пинцетом.
Впаиваем новый конденсатор
Новый конденсатор необходимо установить с соблюдением полярности, то есть минусовой ножкой туда же, где была минусовая ножка выпаянного. Обычно минус обозначен полоской, а плюсовая ножка длиннее минусовой. Обработайте ножки конденсатора флюсом.
Вставьте конденсатор в отверстия. Не нужно заранее укорачивать ножки. Разогните ножки немного в разные стороны, чтобы конденсатор хорошо держался на месте и не выпадал.
Теперь, прогревая ножку возле самой платы кончиком жала паяльника, поднесите тычком припой к ножке, чтобы ножка окуталась, смочилась, окружилась припоем. То же самое проделайте со второй ножкой. Когда припой остынет, вам останется укоротить ножки конденсатора кусачками (до той длины, что и у соседних деталей на вашей плате).
Автор : elremont от 26-01-2014
Следующими не менее распространенными деталями, широко применяемыми в карманных приемниках, являются постоянные конденсаторы самой различной емкости. В высокочастотных контурах, где требуется малая емкость, целесообразно использовать специальные миниатюрные конденсаторы типа КДМ и КТМ, выпускаемые промышленностью с номинальными значениями от 1 до 1500 пф и от 1 до 3000 пф соответственно. Эти конденсаторы сравнительно дефицитны, но им есть замена, а именно: широко распространенные конденсаторы типа КТК-1 с номинальными значениями от 2 до 180 пф, КСО-1 от 21 до 750 пф и КСО-2 от 100 до 2400 пф. Конденсаторы последнего типа имеют несколько большие размеры, нежели два первых, но их можно «миниатюризировать». С конденсатора надо удалить защитную пластмассовую опрессовку, взамен которой применить пропитку нитролаком или клеем БФ-2. Этим путем удается получить очень миниатюрную деталь.
В качестве разделительных и блокировочных конденсаторов в высокочастотных цепях приемников применяются конденсаторы значительно большей, чем указывалось выше, емкости. Здесь подойдут хорошо известные радиолюбителю конденсаторы типа КДС емкостью 1000, 3000 и 6800 пф, КЛС и КМ емкостью 0,01, 0,033 и 0,047 мкф. Правда, два последних типа конденсаторов сравнительно дефицитны, но их с успехом можно заменить конденсаторами несколько больших габаритов, например типа МБМ на 160 в.
Производя подбор конденсаторов требуемой емко-‘ сти, не следует забывать и о возможности их включения последовательно и параллельно. Что касается допуска, то необходимо учитывать следующее. Номинальные значения конденсаторов, применяемых в высокочастотных контурах, должны быть близки к рекомендуемым и укладываться в допуск ±5-10%. Конденсаторы, применяемые для блокировки, могут иметь допуск до ±20%. О рабочем напряжении конденсаторов рассмотренных выше типов говорить не приходится, поскольку оно во много раз превышает то, которое будет приложено к ним в схемах транзисторных приемников. |
Помимо конденсаторов сравнительно небольшой емкости, в транзисторных схемах используются разделительные и блокировочные конденсаторы емкостью от 0,5 до 100,0 мкф, а иногда и более. Распространенными типами конденсаторов большой емкости являются отечественные миниатюрные электролитические конденсаторы типа ЭМ и ЭМ-М, выпускаемые промышленностью с номинальными значениями от 0,5 до 50,0 мкф, заменить которые можно конденсаторами фирмы «Тесла», периодически поступающими в наши радиомагазины.
При постановке электролитических конденсаторов в схему во избежание возможного выхода их из строя необходимо строго соблюдать указываемую полярность включения. Определить полярность конденсаторов оте-. чественного производства легко по соответствующей надписи (+), сделанной на корпусе со стороны вывода, изолированного от него и соединенного с обкладкой, присоединяемой к плюсу источника питания; противоположный вывод, соединенный с корпусом конденсатора, должен присоединяться к минусу (рис. 1, /). У конденсаторов, изготовляемых фирмой «Тесла», вывод, изолированный от корпуса, является плюсовым (рис. 1, 2).
Помимо полярности включения, следует учитывать и рабочее напряжение электролитических конденсаторов, которое ни в коем случае не должно быть меньше рекомендуемого в описании того или иного приемника и, как правило, указываемого на принципиальной схеме совместно с номинальным значением емкости.
Емкость разделительных конденсаторов может иметь допуск до +50%, а блокировочных до +100-500%, что в ряде случаев будет способствовать лишь более устойчивой работе схемы.
Рис 1 Внешний лид распространенных деталей и расположение выводов: J – конденсаторы типа ЭМ. ЭМ М, 2– Ь„деи! саторы фирмы «Тесла», 3 ¦ тра.писторы типа П13, ГШ. П15. П16, П8. П9. ПЮ ПИ; – транзисторы тип» пи м П40Э П403А- 5 схема для определения обратного тока ктлектора; (5 – схема для определения
даже имеются специальные одиночные миниатюрные Конденсаторы с твердым диэлектриком, выпускаемые нашей промышленностью с минимальной емкостью 5 пф и максимальной 350 пф, а также аналогичные по параметрам конденсаторы фирмы «Тесла».
Из готовых сдвоенных коденсаторных блоков можно применять те, которые используются в портативных приемниках, например «Нева», «Нева-2», «Гауя», «Селга», «Старт», «Топаз», «Сокол» и др. Их максимальная емкость колеблется в пределах от 180 до 240 пф. Помимо них, в продаже имеется и сдвоенный блок конденсаторов переменной емкости фирмы «Тесла» с максимальной емкостью 360-380 пф. Промышленный допуск по емкости у перечисленных конденсаторов не превышает ±10%- При подборе необходимого конденсатора настройки начинающий радиолюбитель должен придерживаться рекомендаций, даваемых в описании той или иной собираемой им схемы. Значительное отклоненне емкости конденсатора от требуемого значения, превышающее ±10%, потребует пересчета намоточных данных высокочастотных катушек колебательных контуров. В противном случае настройка контуров изменится, а приемник может стать неработоспособным. Это замечание особенно справедливо для супергетеродинов.
В случаях, когда максимальная емкость конденсатора значительно больше рекомендуемого значения, пересчета данных контурной катушки можно избежать, еслн в схему ввести дополнительный сопрягающий конденсатор, включенный последовательно с основным. Емкость сопрягающего конденсатора выбирают с тем расчетом, чтобы суммарная максимальная емкость была равна рекомендуемой в описании.
В приемниках прямого усиления можно не пересчитывать данные контурной катушки и при использовании конденсатора настройки с меньшей, чем требуется емкостью, но при этом следует помнить, что рабочий диапазон приемника изменится.
Несколько слов следует сказать и о подстроечных конденсаторах с небольшой максимальной емкостью. Они обычно используются для осуществления точного сопряжения входных и гетеродинных контуров супергетеродинных приемников. В большинстве промышленных сдвоенных блоков имеются собственные подстроеч- ные конденсаторы КПЕ, встроенные в корпус. Если их нет, то можно использовать стандартные подстроечникн типа КПКМ с максимальной емкостью 15-30 пф или любые другие, подходящие по размерам.
Почему взрываются конденсаторы электролитического типа
Полярность подключения электролитических конденсаторов
Электролитические конденсаторы имеют отрицательный и положительный электроды. Как правило, отрицательный электрод определяется по маркировке на корпусе (белая продольная полоса за значками «-»), а положительная обкладка никак не промаркирована. Исключение – отечественные конденсаторы, где, напротив, положительный терминал промаркирован значком «+». При замене конденсаторов необходимо сопоставить и проверить, соответствует ли полярность подключения конденсатора маркировке на печатной плате (кружок, где имеется заштрихованный сегмент). Сопоставив минусовую полосу с заштрихованным сегментом, вы безошибочно вставите конденсатор. Остаётся лишь обрезать ножки конденсатора, обработать места пайки и качественно припаять. Если случайно перепутать полярность подключения, то даже абсолютно новый и вполне исправный конденсатор просто-напросто разорвётся, измазав попутно все соседние компоненты и печатную плату токопроводящим электролитом.
Немного о безопасности
Не секрет, что замена низковольтных конденсаторов может принести вред здоровью лишь в случае ошибки подключения полярности. При первом включении конденсатор взорвётся. Вторая опасность, которую стоит ожидать от конденсаторов, заключается в напряжении между его обкладками. Если вы когда-нибудь разбирали блоки питания от компьютеров, то вы, вероятно, замечали огромные электролиты на 200В. Именно в этих конденсаторах остаётся опасное высокое напряжение, которое может серьёзно травмировать вас. Перед заменой конденсаторов блоков питания рекомендуем полностью его разрядить либо резистором, либо неоновой лампочкой на 220В.
Полезный совет: такие конденсаторы очень не любят разряжаться через короткое замыкание, поэтому не замыкайте их выводы отвёрткой с целью разряда.
