Кондуктор для сверления отверстий – виды, особенност применения
Любой специалист, занимающийся обработкой дерева и металлов, знает, как важно сверлить в изделиях идеально точные, расположенные под необходимым углом отверстия. Поэтому неудивительно, что для подобного процесса был придуман специальный инструмент.
Что такое кондуктор для отверстий?
В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.
Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.
Конструкция и виды
Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.
Выделяют два вида кондукторов:
Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.
Накладные
Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.
Поворотные
Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.
Универсальные
Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.
Скользящие
Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).
Закрепляемые
В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.
Опрокидываемые
И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.
Материалы, из которых изготавливают кондукторы
Существует множество кондукторов, которые делают из совершенно разных материалов. Есть даже пластиковые и стеклянные кондукторы.
Однако, общепринятое мнение заключается в том, что лучшими являются устройства из металла (оптимальный вариант — из нержавеющей стали).
Это и неудивительно, ведь металлический сверлильный кондуктор способен обеспечить ряд преимуществ. В основном среди них стоит выделить максимально четкую направленность сверла, практически отсутствие деформаций, а также то, что металлические кондукторы не нагреваются при эксплуатации.
Преимущества и недостатки
Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).
Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как
трудоемкость, так и время работы.
Можно выделить следующие преимущества применения подобного типа приспособлений:
Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.
Сфера применения
Кондукторы, предназначенные для сверления отверстий, повсеместно используются при производстве мебели, но их использование отнюдь не ограничивается данной отраслью.
Разберем детальнее, где используют это полезное устройство.
Производство мебели
При производстве мебели постоянно необходимо просверливать отверстия под фурнитуру, крепеж, а также фитинги. Ведь достаточно ошибиться с отверстием буквально на пару миллиметров, и шкаф или тумбочка получатся перекошенными при сборке. Готовое изделие придется выбрасывать или его вряд ли получится продать.
Поэтому кондукторы просто необходимы при производстве мебели, ведь они «исправляют» неправильный угол вхождения сверла в деталь. Также при сборке мебели прекрасно себя зарекомендовал кондуктор для сверления отверстий под шканты или шаблон для сверления отверстий под конфирмат.
Машиностроение
Здесь кондукторы применяют для сверления отверстий в разнообразных заготовках из различных материалов. Поскольку в данной отрасли все стандартизировано, малейшее несовпадение размеров приводит к отбраковке детали. Поэтому без кондукторов в данной сфере попросту никак не обойтись.
Строительство
При любых строительных работах всегда приходится проделывать отверстия в стенах, потолках, крепить различные детали. Если не использовать шаблоны, то процесс сверления затянется, поскольку дырки в стенах или потолке строго под нужным углом делать намного сложнее. Поэтому строители часто используют приспособление для сверления отверстий под углом.
Серийное или массовое производство
При массовом производстве требуется унификация компонентов. Соответственно и здесь пригодятся кондукторы. При использовании данных инструментов появляется уверенность, что все отверстия получатся одинаковыми.
Использование в быту
У всех дома периодически возникает необходимость ремонта. При этом зачастую приходится брать в руки сверло и проделывать отверстия в стенах или мебели, и здесь также как воздух будут нужны кондукторы.
Самодельные кондукторы

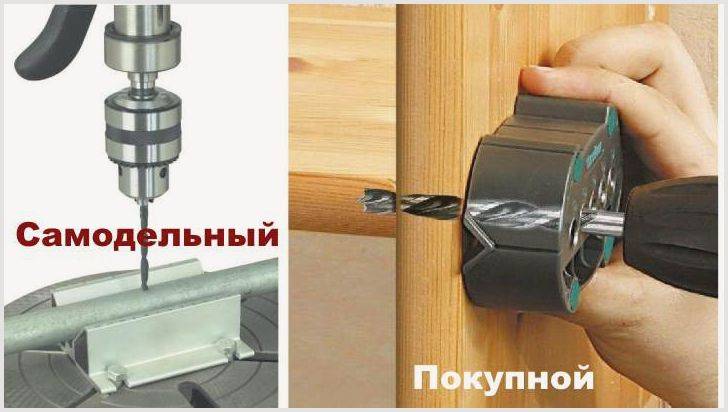

Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.
Для того, чтобы сделать кондуктор, вам потребуются:
Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.
В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.
Советы тем, кто выбирает кондуктор
Итак, мы убедились в полезности кондуктора для сверления, но как же выбрать нужную модель.
Для начала, нужно продумать, какая из разновидностей, указанных выше, понадобится для текущих задач. После выбора типа и модели нужно скрупулезно изучить маркировку на изделии, которое собираетесь купить, а также осмотреть его в магазине на предмет выявления каких-либо недочетов или физического брака (естественно, нужно выбирать качественно сделанный кондуктор, например, из нержавейки).
Стоит предпочесть инструменты, сделанные известными брендами, проверенными временем.
Кондуктор для сверления отверстий
Кондуктор для сверления отверстий — это планка небольшого размера, имеющая шаблоны отверстий, расположенные под определенными углами и имеющие разные диаметры для сверления. По сути, этот инструмент призван решать задачу: расположить сверло под правильным углом к полотну обрабатываемого материала. Ведь исправить такую ошибку порой бывает просто невозможно.
Конструкционные особенности и виды кондукторов
Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:
Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.
Классификация инструментов
По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:
Сфера применения
Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:
В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.
Кондуктор для перпендикулярного сверления отверстий
Кондуктор для перпендикулярного сверления отверстий применяется чаще всего в мебельной индустрии, где нужно сверлить плиты, доски, бруски, ДСП и прочие детали из разных материалов. И где от точности расположения отверстия будет зависеть облик будущей мебели. Для этих целей подходят конудкторы любых видов.
Кондуктор для цилиндрических заготовок или труб
Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.
Кондуктор для цилиндрических заготовок или труб
Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.
Отдельного описания заслуживают мебельные кондукторы для сверления отверстий
В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.
Мебельный кондуктор для сверления отверстий
Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.
Кондуктор для отверстий под углом
Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.
В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

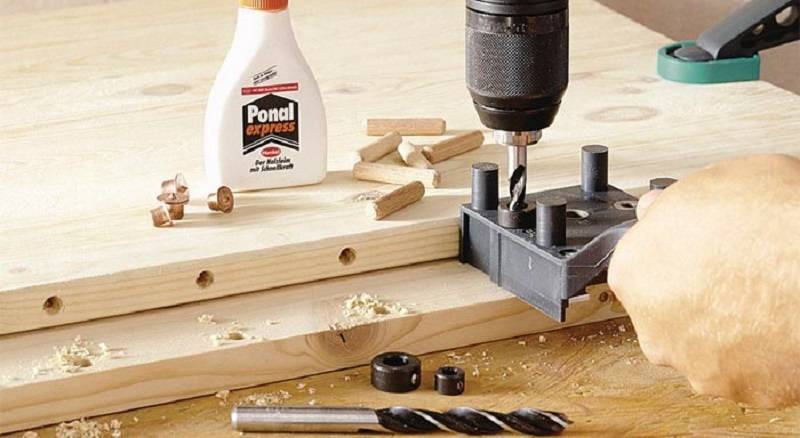

Кондуктор отверстий под шканты
Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.
Кондуктор отверстий под шканты
Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.
Кондуктор под конфирмат разновидности и возможность изготовления
Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.
Кондуктор под конфирмат
Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.
Преимущества и недостатки
По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.
Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.
Для работы с мебелью кондуктор должен отвечать следующим требованиям:
Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:
В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.
Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.
Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.
Самодельные кондукторные аппараты
Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.
Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..
Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.
Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.
Кондуктор для сверления отверстий: виды и особенности конструкции
Процесс сборки мебели подразумевает необходимость сопряжения отдельных ее деталей между собой. Одним из таких соединительных элементов, обеспечивающих качественную и прочную сборку является круглый мебельный шкант.
Этот вид соединения требует наличия отверстий в сопрягаемых деталях, от точности расположения которых во многом зависит качество сборки.
Для обеспечения изготовления равноудаленных от плоскостей и расположенных на одинаковом расстоянии от концов деталей отверстий и применяется специальное приспособление – кондуктор с направляющими для сверл.
Особенности конструкции кондуктора

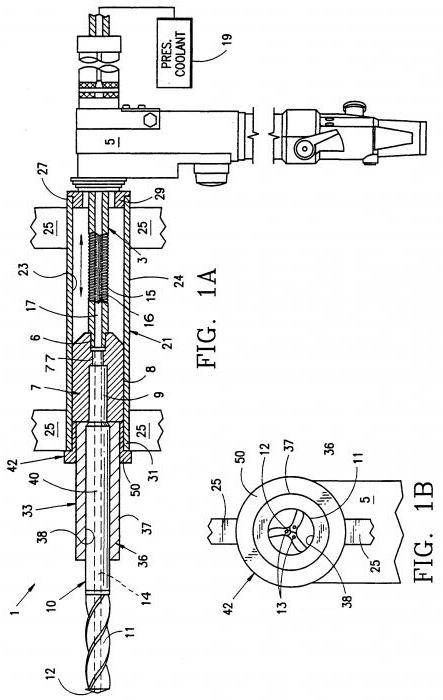

По сути, кондуктор – это шаблон, чаще всего прямоугольной формы, с отверстиями, в которые вставлены так называемые гильзы, направляющие для сверления.
Для проделывания отверстий в детали мебельный кондуктор фиксируется на ее поверхности. Затем, в выставленную на необходимом расстоянии гильзу, вводится фреза нужного диаметра и производится высверливание отверстия. Сами фрезы по дереву смотрите тут. Таким образом можно выполнять отверстия для сопряжения различных деталей как встык, так и перпендикулярно друг другу.
Применение этого приспособления дает целый ряд преимуществ:
Такой шаблон можно приобрести в специализированном магазине или сделать самостоятельно.
Область применения кондуктора не ограничивается мебельным производством. Это приспособление также широко употребляется в строительстве и машиностроении. С его помощью можно сверлить отверстия не только на плоскости, а и в цилиндрических заготовках, например, трубах.
Виды кондукторов
Кондукторы, применяемые для разных целей, разделяют по видам:
Области применения различных кондукторов
Приспособления для выполнения отверстий находят широкое применение во многих отраслях промышленности. И в первую очередь – в строительстве.
Производство мебели
Во время самостоятельной сборки мебели порой возникает необходимость в высверливании дополнительных отверстий. Эта операция требует точности и аккуратности и легко выполняется на специальном оборудовании. Но сверлильный станок имеется далеко не у каждого. Вот для таких целей очень удобным является применение кондуктора, который значительно упростит и ускорит процедуру сборки. При этом позволит сделать все точно и аккуратно.
На сегодняшний день на рынке строительных материалов имеется большой ассортимент фурнитуры и различных крепежных изделий. Но это не уменьшает значимость шкантов, которые по-прежнему широко применяются при сборке мебели.
Однако этот крепежный элемент требует точности установки, которая напрямую зависит от правильности выполнения отверстий в сопрягаемых деталях. В противном случае их смещение относительно друг друга – неминуемо. Избежать же такой неприятности достаточно просто. Нужно лишь воспользоваться для сверления отверстий под круглые шканты заводским или изготовленным самостоятельно кондуктором.
Отверстия в трубах
Выполнение отверстий в трубах и других поверхностях цилиндрической формы всегда сопровождается определенной сложностью. Связано это с тем, что обычно сверло имеет свойство соскальзывать, уходить в сторону на криволинейной поверхности, искажая при этом форму отверстия.
Упростить задачу и избежать подобных дефектов можно с помощью универсального кондуктора.
С помощью специального оборудования легко выдерживать перпендикулярность отверстий, выполнять их строго по центру и точно на определенном расстоянии.
Заводской или самодельный?
Из сказанного ранее становится понятным, что качественная сборка мебели практически невозможна без применения кондуктора. Одни предпочитают приобрести его в магазине, другие же изготавливают самостоятельно.
купить кондуктор для сверления отверстий можно в строительном магазине, но иногда готовое изделие может оказаться неподходящим для выполнения той или иной задачи. К тому же и цена приспособления напрямую зависит от его назначения, конфигурации, материала и фирмы производителя. Наиболее простые виды обычно являются недорогими. Но профессиональное оборудование, имеющее много дополнительных функций и элементов — это уже совсем другая ценовая линейка.
Исходя из этих соображение некоторые умельцы предпочитают изготавливать кондуктор собственноручно. Для этого необходимо использовать листовой металл или доску из твердых пород древесины, в которых проделывают направляющие отверстия. Эта работа в принципе вполне по силам каждому.
Кондуктор своими руками
Изготовление металлического шаблона для сверления не составляет особой сложности. Но при этом понадобятся сварочный аппарат, болгарка, дрель, некоторые слесарные инструменты и арматура 10х10 мм.
С применением кондуктора процесс высверливания отверстий больше не вызовет проблем. Такого рода приспособление является незаменимым при мебельной сборке. Его можно купить практически в любом строительном магазине. А еще лучше – сделать собственноручно, ведь такое устройство можно изготовить с учетом конкретных нужд и при этом сэкономить некоторую сумму из бюджета семьи.
Кондуктор для сверления отверстий
Преимущества и недостатки
Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).
Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как
трудоемкость, так и время работы.
Можно выделить следующие преимущества применения подобного типа приспособлений:
Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.
Как выполнить кондуктор собственными руками
Так как разновидностей кондукторов много, благодаря этому станем рассматривать необычную конструкцию и аналог исходя из этого. И так начинаем.
Кондуктор для перпендикулярного высверливания
Его основное назначение получение отверстий в толстых заготовках, под угол 90. По существу — это комплект втулок соединенных в одном корпусе. В большинстве случаев это накладные кондуктора, которые повсеместно используются при мебельной сборке.
Стоит приложить приспособление к поверхности и приступаем сразу к высверливанию, без кернения. Есть один недостаток, устройство следует прочно держать, а тем более в начале работы. Так как от вибрации, устройство может сместиться.
Этого типа кондукторы, можно изготовить собственноручно.
Рукодельный кондуктор можно применять, однако для более комфортного использования следует соорудить упор, чтобы это сделать применяют металл шириной 23-25 мм. и толщиной 1 мм., после этого лист сгибают под угол 90 и прикрепляют к кондуктору. Также в основу кондуктора, можно вставлять втулки разного диаметра.
Кондуктор для труб и цилиндрических заготовок
Каждый знает, что сделать отверстие в покатой поверхности проблемно, конец сверла регулярно соскакивает. Этот вид кондукторов, крепится в заданном положении и дает возможность работать очень точно.
Этот вид кондукторов, можно выполнить быстро и собственными силами.
Теперь можно сказать все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно улучшить железными гильзами, которые делаются из круглых труб разнообразного диаметра.
Кондуктор для высверливания отверстий под угол
Этот вид высверливания мало где используется.
Подойдёт, когда удержать дрель или шуроповерт под необходимым углом как правило невозможно.
Тут нужно сказать, что в металлических изделиях этот вид отверстий выполняется только фрезой. А что же касается изделий из дерева, то есть готовые решения в виде комплектов.
Использовать данные кондукторы вы просто, прижимаем заготовку плотно к основе, выставляем заданную высоту и в итоге приобретаем ровные и красивые косые отверстия под угол. Да если нам необходимо не сквозное отверстие, то незабываем на само сверло одеть кольцо-упор.
Собственными силами этот вид устройства сделать тяжело и проблемно. Есть довольно простые способы и варианты, однако они не выделяются точностью. Так, к примеру, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность слишком сильно страдает.
Кондуктор для высверливания отверстий под шканты
Их главное предназначение исполнить соосьность отверстий, в дальнейшем в которые будут установлены шканты. Другими словами когда вы прикладываете, кондуктор к обоим сторонам изделия, вы получаете замечательный стык.
Как вы понимаете, этот вид кондукторов можно выполнить своими руками. Если у вас поток заготовок с одинаковой геометрии, вам комфортно будет применять накладной шаблон. Как шаблон лучше всего применять оргалит либо иной светопропускающий материал (пластик).
Наносим разметку и высверливаем отверстия. Будет лучше в отверстия забить трубки из латуни или меди, дабы сверло не разбивало калибровочное отверстие.
Универсальное устройство
Когда вы используете заготовки разных габаритов и форм, то вам понадобится универсальное устройство. Самое любопытное, что это устройство можно выполнить из материалов которые всегда под рукой.
Сфера использования
Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).
Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно
Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами)
При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.
В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.
Мебельное производство — не единственная сфера применения таких приспособлений. Зачастую они могут использоваться для проделки отверстий в трубах и других деталях округлой формы. Специальные устройства позволяют сделать качественные отверстия даже в самых маленьких трубках.
Сферы применения
Особенно востребованными считаются кондукторы, с помощью которых изготавливается мебель
При создании любого предмета для прочной фиксации мебельных щитов и панелей очень важно попасть в деталь под правильным углом, и эту точность помогают обеспечить кондукторы. Любое современное мебелестроительное производство не обходится без дополнительного высокоточного сверлильного оборудования, поскольку древесина, МДФ, ДСП и другие виды продукции могут быть повреждены при сверлении
Кондуктор для мебельных шкантов позволяет добиться прямолинейности вхождения сверла и исключает дефекты.
Распространённые варианты использования:
Возможно, кому-то покажется, что шканты, эти вставные безрезьбовые шипы или стержни – устаревшие крепёжные изделия, но они по-прежнему считаются наиболее надёжными фиксаторами в производстве разных мебельных конструкций
Помимо использования в изготовлении мебельной продукции, кондукторы применяются в других отраслях, причём, с помощью этой важной детали возможна перфорация даже в трубах с минимальным внутренним диаметром. Простота применения и универсальность позволяют пользоваться этими полезными приспособлениями в таких областях:
Сверлильные шаблоны бывают разнокалиберными, простыми и сложными по конструкции. В некоторых случаях лучше купить готовые модели, но также существует возможность сделать несложные модификации своими руками. Это вполне оправданно, когда нужный кондуктор имеет высокую цену.
Описание
Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.
Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.
Для комфорта он может быть оборудован регулятором и фиксирующим устройством.
Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону
Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию
Приспособления наделены следующими достоинствами:
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Классификация
По особенностям использования кондукторы классифицируют на следующие виды:
Самодельные кондукторы
Прежде всего, следует отметить, что простейшие модели кондукторов весьма недороги, поэтому изготавливать шаблон для шкантов своими руками не всегда целесообразно. К тому же нужно учитывать, что модели для конфирматов сделать наиболее легко. Варианты для шкантов отличаются более сложной конструкцией.
Для самостоятельного создания такого приспособления требуются чертежи, которые легко найти в открытых источниках. Там же встречаются инструкции в разном виде. В них описывается создание различных типов и вариантов шаблонов для шкантов: с одним и несколькими отверстиями, из разных материалов и т. д. Исходные материалы могут быть представлены подручным сырьем вроде деревянных брусков, фрагментов арматуры и пластин и т. д. Так, подойдет квадратная арматура 10х10 мм. Кроме того, понадобятся слесарные инструменты и такое оборудование, как дрель и болгарка. Для создания более сложных кондукторов требуется сварочный аппарат.
Самостоятельное создание шаблона для шкантов включает несколько стадий. На первой арматуру нарезают на фрагменты, длина которых определяется размерами изделия. Далее проделывают отверстия для сверления, для чего необходимо знать их параметры. Они имеют диаметр 5 мм и находятся в 8 мм от края кондуктора и 32 мм друг от друга. Для повышения удобства применения возможно оснащение упором. В виде него может выступать согнутая под прямым углом пластина, закрепляемая на изделии. Детали фиксируют с применением струбцины и скрепляют резьбовыми соединениями. Кроме того, иногда самодельные кондукторы оснащают поддонами для стружки в виде фрагментов пластиковых бутылок.

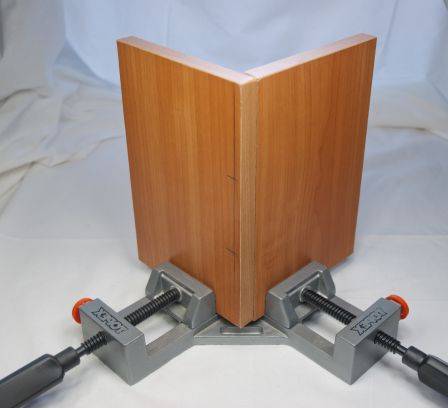

Сверление в двух деталях одновременно
Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.
Приспособления для сверления отверстий
Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.
Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

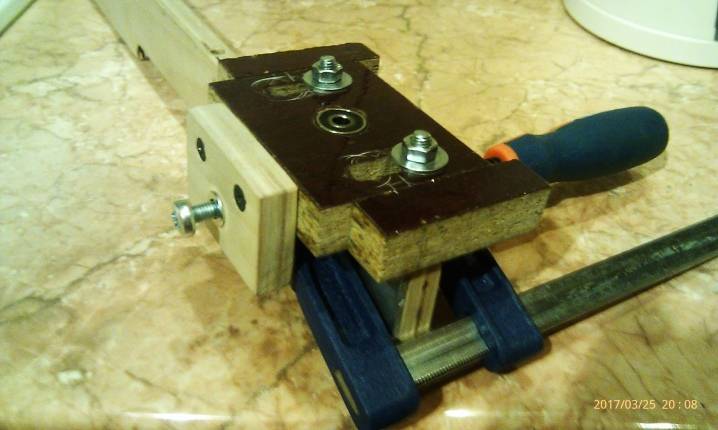

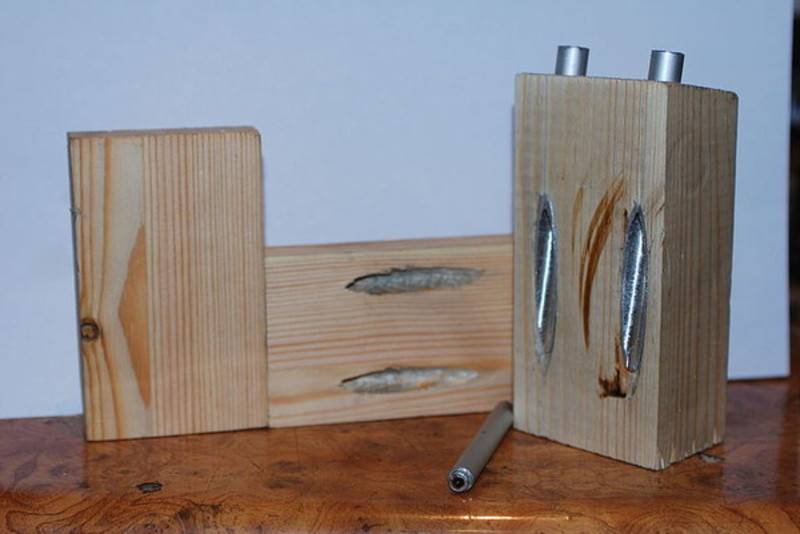

Выглядит вот так, смотрите фото:
А это уже более профессиональная штука:
Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:
Для чего используется
При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.
По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

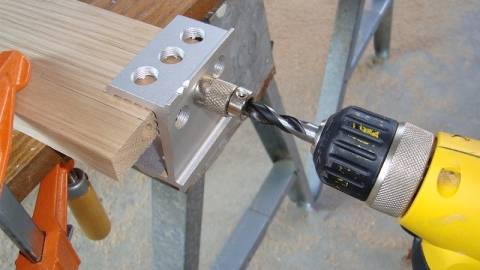

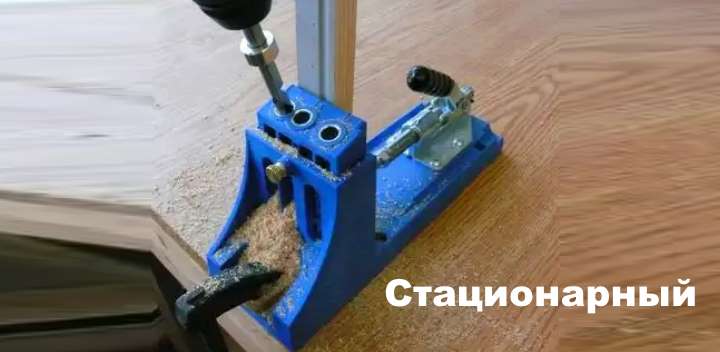

Сверловочный кондуктор под конфирматы

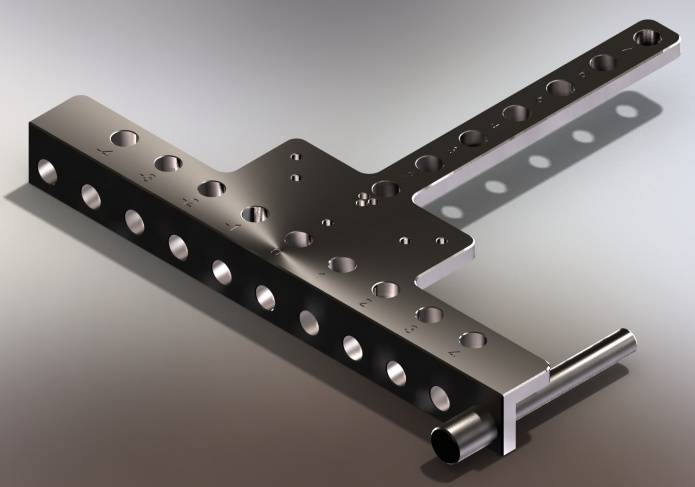

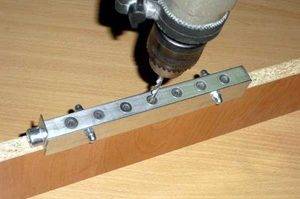

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.
Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

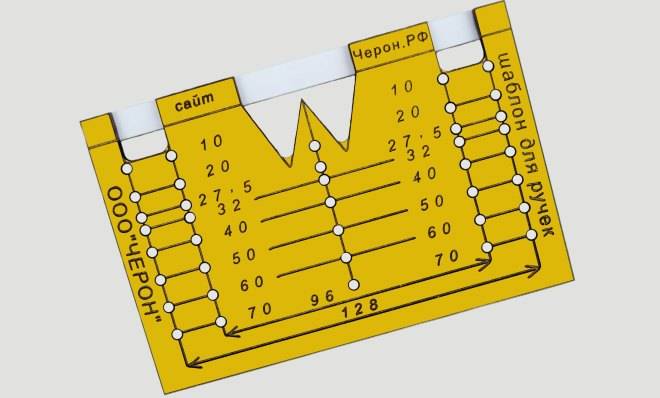

Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка
По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).
Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока
Классификация инструментов
Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.
Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:
