Конфекционная карта на швейное изделие что это
Что такое конфекционная карта, прилагаемая к заявке на промышленный образец.
Конфекционная карта – это образец текстильных, трикотажных материалов, кожи, фурнитуры, отделки и тому подобного, рекомендуемых для изготовления изделия.
Конфекционная карта представляется в том случае, если промышленный образец относится к изделиям легкой и текстильной промышленности. При этом образец материалов с повторяющимся рисунком (декоративных материалов, ковров, тканей и других) представляется в размере раппорта рисунка.
Порядок рассмотрения заявки на промышленный образец.
В ФОИС проводится двухстадийная экспертиза заявки.
На первом этапе проверяется соответствие материалов заявки формальным требованиям (формальная экспертиза).
На втором этапе эксперты оценивают соответствие промышленного образца условиям патентоспособности (экспертиза по существу).
Если по результатам экспертизы промышленный образец отвечает всем требованиям, принимается решение о выдаче патента.
96. Формальная экспертиза заявки на промышленный образец, ее содержание.
При проведении формальной экспертизы заявки проверяются:
— правильность классифицирования промышленного образца в соответствии с МКПО, осуществленного заявителем (или производится такое классифицирование, если оно не сделано заявителем).
Проверка перечня существенных признаков промышленного образца.
2) При проверке перечня существенных признаков промышленного образца устанавливается наличие в нем совокупности существенных признаков заявленного промышленного образца, определяющих эстетические и (или) эргономические особенности внешнего вида изделия, нашедшего отражение на его изображениях.
3) При проверке перечня существенных признаков промышленного образца устанавливается, выражены ли признаки перечня понятиями, смысловое содержание которых понятно дизайнеру, соблюдено ли условие возможности идентифицирования на изображениях внешнего вида изделия признаков, включенных в перечень.
4) Если изображение изделия содержит надпись, то при проверке перечня существенных признаков промышленного образца устанавливается, не включают ли характеристики признаков перечня раскрытие семантики надписи.
5) Если в заявке приведен перечень существенных признаков, содержащий один пункт, проверяется, охарактеризован ли в таком перечне один промышленный образец.
6) Если заявителем предложен перечень существенных признаков, содержащий несколько пунктов, каждый из них проверяется на соответствие требованиям. Устанавливается также, представляют ли промышленные образцы, включенные в пункты перечня, группу промышленных образцов, связанных между собой настолько, что они образуют единый творческий замысел.
Требование единства промышленного образца.
В соответствии с пунктом 1 статьи 1377 ГК РФ заявка должна относиться к одному промышленному образцу или группе промышленных образцов, связанных между собой настолько, что они образуют единый творческий замысел (требование единства промышленного образца).
99. Действия экспертизы при выявлении нарушения требования единства промышленного образца.
Если в результате рассмотрения заявки без анализа существа заявленного промышленного образца установлено, что заявка подана с нарушением требования единства промышленного образца, заявителю направляется уведомление об этом и предлагается в течение двух месяцев с даты его получения сообщить, какой из промышленных образцов должен рассматриваться, и, при необходимости, внести уточнения в материалы заявки.
Если после установления нарушения требования единства промышленного образца заявитель не сообщит в установленный срок, какой из промышленных образцов (и его вариантов, если установлено их наличие в заявленной группе решений, не соответствующих требованию единства, и они оплачены) следует далее рассматривать и не представит уточненные документы заявки, дальнейшая экспертиза проводится только в отношении промышленного образца, указанного в описании первым (или в отношении вариантов промышленного образца, указанных в описании первыми), с уведомлением об этом заявителя.
Если дополнительные материалы в целом или в части изменяют сущность заявленного промышленного образца и/или представлены с несоблюдением условий, заявитель уведомляется о том, что они не могут быть приняты во внимание при экспертизе в целом или в соответствующей части.
Что представляют объемные промышленные образцы?
Что представляют плоскостные промышленные образцы?
Плоскостные промышленные образцы характеризуются линейно-графическим соотношением элементов и фактически не обладают объемом, например, художественно-конструкторские решения, определяющие внешний вид этикетки, рекламного проспекта, первой полосы печатного издания, ковра, платка, ткани и т.д.
Подбор материалов в пакет изделия. Разработка конфекционной карты
Рассмотрен процесс подбора материалов для проектирования швейных изделий, включающий в себя несколько этапов. Представлены необходимые наглядные и справочные материалы.
Предназначены для студентов специальности 280800 «Технология швейных изделий», изучающих дисциплину «Материалы для одежды и коифекционирование»; для студентов специальностей 280900 «Конструирование швейных изделий» и 052400 «Дизайн», изучающих дисциплину «Конфекционирование материалов для одежды».
Подготовлены на кафедре моды и технологий.
Печатаются по решению методической комиссии института технологий легкой промышленности, моды и дизайна
На практике конфекционирование материалов для верхней одежды осуществляется комиссией, включающей представителей всех служб предприятия, занимающихся вопросами проектирования и сбыта продукции, во главе с главным инженером производства. На все утвержденные к запуску модели составляют конфекционные карты.
конфекционер ст. преп. кафедры МТ, ИТЛПМД
1. Разработать модель изделия. Ассортимент изделия выбирается
самостоятельно или по заданию преподавателя.
2. Разработать и обосновать требования к проектируемому изде
лию.
3. Изучить и разработать требования к материалам для изделия,
проранжировать их свойства.
4. Проанализировать ассортимент материалов.
5. Определить показатели ряда свойств основного материала.
6. Подобрать пакет материалов к проектируемому изделию, со
ставить конфекционную карту.
7. Оформить отчет и сделать выводы.
Процесс подбора материалов для проектирования швейных изделий включает в себя несколько этапов, в том числе:
1) разработку эскиза и требований к изделию;
2) разработку требований к материалам;
3) анализ ассортимента основного материала, выбор материала
верха;
4) выбор подкладочного, прокладочного и отделочного мате
риалов;
5) заполнение предусмотренных форм карты технического
уровня и качества материалов;
6) составление конфекционной карты на изделие.
Разработка эскиза и требований к изделию
На первом этапе необходимо разработать и обосновать требования к изделию; представить зарисовку проектируемой модели, ее техническое описание (конструктивно-технологическую характеристику). Зарисовка модели изделия и его описание на примере мужского костюма предложены в прил. 1.
Все требования к одежде подразделяют на группы. Например, эстетические требования отражают соответствие одежды современным требованиям человека, выраженным в эстетических вкусах, в сложившемся направлении в моде. Эргономические требования к одежде учитывают взаимодействие элементов системы человек-одежда-среда. К эргономическим относятся антропометрические, гигиенические и психофизиологические требования. Психофизиологические требования, в свою очередь, обусловливаются взаимодействием тела человека с одеждой и учетом психологических, физиологических и психофизиологических особенностей; антропометрические, требования — соответствием одежды антропометрическим свойствам человека, приведенным в размероростовочных стандартах, и т. д.
Главная функция одежды определяется в зависимости от ее назначения, Так, для одежды нарядной важна эстетическая функция, например украшение внешнего облика человека и т. п.; основная функция специальной одежды — защита тела человека от вредных производственных факторов, например от повышенной температуры, действия кислот и т. п.
На основе анализа требований к одежде необходимо разработать потребительские и производственные требования к проектируемому изделию (не менее шести) и проранжировать их в порядке убывания значимости (табл. 1). При этом необходимо подробно описать характеристики этих требований. Например, главной целью унификации (из группы производственных требований) является уменьшение многооб-
разия существующих видов, типов и типоразмеров изделий одинакового функционального назначения. Унификация конструкций одежды состоит в приведении разнообразных форм деталей и узлов внутри каждого типа к разумному единообразию без ущерба для качества, внешнего вида изделия и интересов потребителей. В таблице также надо указать предпринятые пути решения рассматриваемых требований для выбранного ассортимента изделия.
Таблица 1 Значимость требований, предъявляемых к
наименование изделия
Требования и их характеристика
Мужской костюм для повседневной носки (сезон: осень-зима)
Разработка требований к материалам
На следующем этапе необходимо разработать требования к материалу. При этом важно учесть, что в зависимости от назначения и условий эксплуатации швейных изделий некоторые требования более значимые, чем другие. Требования к материалам проектируемого изделия указывают в таблице в порядке убывания их значимости (табл.2). При этом необходимо выделить комплексные (групповые) и
соответствующие им единичные показатели качества материалов (прил. 2) и оформить таблицу (табл.3).
Таблица 2 Значимость требований, предъявляемых к материалам для
наименование изделия
Конфекционная карта на проектируемую модель одежды (указать свое изделие)
3 Конфекционная карта на проектируемую модель одежды (указать свое изделие)
В разделе представить конфекционную карту в виде таблицы или рисунка. В двух-трех предложениях обосновать выбор пакета материалов и в табличной форме представить физико-механические свойства материалов. Образцы основного, прокладочного материала, а также ниток, фурнитуры представить в виде таблице.
Таблица 3.1 – Конфекционная карта пакета материалов для рубашки
Наименование текстильного материала
Термоклеевой прокладочный материал
Нитки для стачивания основных деталей
Нитки для обмётывания припусков шва
Выбор пакета материалов изделия должен быть обоснован основными физико-механическим характеристиками. перечню свойств должно быть уделено большое внимание, необходимо чтобы выбранные материалы по свойствам (химическим, механическим, физическим) соответствовали внешнему виду изделий (обязательным характеристиками являются волокнистый состав, плотность ткани и усадка). При описании требуется всегда давать обоснование выбора пакета материалов, отметить положительные и отрицательные свойства.
Характеристики свойств выбранного пакета материалов следует представить в табличной форме, пример оформления представлен в таблице 3.1 для основных материалов, для фурнитуры в таблице 3.2.
Таблица 3.1 – Характеристика текстильных материалов
Конфекционер
Конфекционер — специалист на швейном производстве, который занимается подбором и закупкой тканей и различной фурнитуры для одежды. Кстати, в 2021 году центр профориентации ПрофГид разработал точный тест на профориентацию. Он сам расскажет вам, какие профессии вам подходят, даст заключение о вашем типе личности и интеллекте.

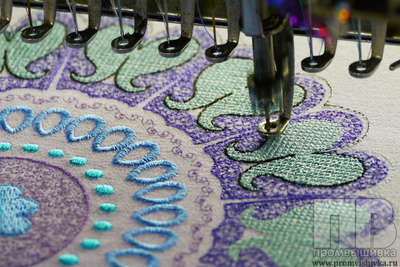

На предприятиях, использующих в качестве отделки цветную вышивку и аппликацию, конфекционер также подбирает гамму отделочных цветов. Конфекционер происходит от латинского слова confection — изготовление.
Конфекционер в своей работе учитывает свойства каждого из материалов, взаимосвязывая их в системе «человек-одежда-окружающая среда». Подбирая материалы и фурнитуру, конфекционер руководствуется:
При этом обязательно должны быть соблюдены требования целесообразности, рациональности, правильного использования свойств материалов.
Конфекционирование материалов — важный и ответственный этап в современном швейном производстве: от правильного выбора материалов зависит качество и конкурентоспособность одежды, стабильность внешнего вида в процессе носки и легкость ухода за одеждой.
Особенности профессии
На все утвержденные к производству модели одежды конфекционер составляет конфекционные карты.
Важность данной профессии для создания красивой и удобной одежды трудно переоценить. Профессия конфекционера стоит в одном ряду с конструированием, дизайном, кроем и пошивом одежды, но его функции более обширны и разнообразны.
Таким образом, работа конфекционера включает в себя широкий круг обязанностей:
Плюсы и минусы профессии
Плюсы
Минусы
Места работы
Важные качества
Личные качества:
Профессиональные требования к специалисту:
Обучение на конфекционера
Ступеньки карьеры и перспективы
Конфекционер может сделать классическую карьеру на крупном производстве от простого специалиста до главного инженера и даже директора комбината. В ателье или дизайн-студии одежды конфекционер может стать владельцем и руководителем студии.
Оплата труда
Начинающий конфекционер может претендовать на зарплату от 25-30 тысяч рублей в Москве. Специалистам с опытом работы от 1 года до 3 лет небольшие дизайн-студии в Москве предлагают зарплату от 35 до 40 тысяч рублей. Оплата труда конфекционера зависит от региона, масштабов предприятия, внутренней политики компании. Конфекционеры очень востребованы в Китае, где процветает швейное производство модной одежды. Здесь для них созданы отличные условия работы, высокая зарплата (более 50 тысяч рублей+ бонусы при получении скидки в договорах с поставщиками), оплата жилья, проезда, телефона.
Зарплата конфекционера на ноябрь 2021
Информации о зарплатах предоставлена порталом hh.ru.
Интересное о профессии
Конфекционная карта — что это?
Процесс подбора материалов для швейных изделий включает в себя несколько этапов:
Например, подбор ткани для мужского костюма повседневной носки в осенне-зимнем сезоне состоит из нескольких обязательных пунктов:
Эстетические требования: ткань для костюма должна иметь красивый внешний вид с гладкой поверхностью и четко выраженным ткацким рисунком.
Требования надежности: для мужских костюмов используют ткани повышенной плотности, износостойкости, устойчивости к истиранию по сгибам, к многократному растяжению и истиранию по плоскости. Окраска должна быть устойчива к действию трения. Кроме того, очень важны такие свойства как: небольшая усадка, несминаемость, устойчивость к пиллеобразванию.
Эргономические требования: ткань для костюмов осенне-зимнего сезона должна обладать хорошими теплозащитными свойствами, иметь небольшую воздухопроницаемость.
Экологические требования: костюмные ткани должны быть безвредными для человека и окружающей среды, нетоксичными, не выделяющими вредных частиц при их переработке.
В конфекционную карту входят:
Конфекционная карта
Наименование изделия: Мужской костюм
Эскиз модели
Основные материалы:
костюмная полушерстяная камвольная ткань с вложением полиэфирного волокна, содержание шерсти 60%, лавсана 40%.
Подкладочные материалы:
саржа подкладочная с вискозной нитью в основе и хлопчатобумажной пряжей в утке;
Прокладочные материалы:
нетканое полотно «Вива» (в качестве прокладок для дублирования);
флизелин (с точечным клеевым покрытием) для дублирования мелких деталей;
нетканое полотно «Алмар» в качестве нижнего воротника;
клеевая кромка (технологическая клеевая лента) для прокладывания по бортам, по перегибу лацкана, по срезам проймы спинки;
клеевая нить для закрепления припусков на подгибку, по низу рукавов.
Прикладные материалы:
Фурнитура:
крючки и петли (тип 12) с фиксатором из стальной ленты; никелированные, длина крючка 20,5 мм;
застежка-молния пластмассовая, с одним замком и неразъемным ограничителем, шириной замкнутых звеньев 5 мм и длиной 1см.
Образцы основных материалов (прилагаются), наименование и артикул.
Список ВУЗов легкой и текстильной промышленности России
Ивановская Государственная Текстильная Академия
153000 Иваново, пр-т Ф. Энгельса, 21
тел.(4932)35-78-75, факс (4932)41-50-88
Ивановский Государственный Химико-Технологический Университет, ГУ
153460, Иваново, пр-т Энгельса, 7
тел.(4932) 32-92-41, факс.(4932) 41-77-42
Институт Дизайна, Рекламы, Изобразительного и Прикладного Искусства (ИДИ и ПИ)
105318, Москва, ул.Звериницкая, 34/38
тел.(495) 369-61-51, факс (495) 369-61-51
Институт Индустрии Моды
Москва, ул.Нагатинская, 4б
Казанский Государственный Технологический Университет. Факультет Легкой Промышленности
420000, Республика Татарстан, Казань, Университетская ул., 6
тел. (8432) 92-22-45, 32-29-85
350063, Краснодар, ул.Кубана Набережная, 3
тел.(8612) 68-54-72, факс (8612) 68-54-72
Международный Славянский институт, Петрозаводский филиал
185020, Петрозаводск, Ленинградская ул., 19
тел. (8142) 76-49-78, факс (8412) 76-12-77
Московский Государственный Университет Сервиса, Институт технологий
141220, Московская обл., Пушкинский р-он, п.Черкизово, Главная ул., 99
Московский Государственный Университет Дизайна и Технологии
113806, Москва, ул. Садовническая, 33
тел. (495) 951-58-01, факс (495) 953-02-97
Московский Государственный Текстильный Университет им. А.Н. Косыгина
117918, Москва, Малая Калужская, 1
тел. (495) 954-28-90, факс (495) 952-14-40
Московский Государственный Художественнно-Промышленный Университет им. С.Г. Строганова
125080, Москва, Волоколамское ш., 9П
тел. (495) 158-8591, факс (495) 158-2605
Омский Государственный Институт Сервиса
644099, Омск, ул.Певцова, 13
тел. (381) 24-21-91, факс (3812) 24-21-91
Поволжский Технологический Институт Сервиса
445677, Тольятти, ул. Гагарина, 4
тел. (8482) 26-35-38, факс (8482) 48-72-11
Российский Заочный Институт Текстильной и Легкой Промышленности
123298, Москва, ул.Народного Ополчения, 38
тел. (495) 943-08-76, факс (495) 943-63-59
Санкт-Петербургский Государственный Университет Технологии и Дизайна
191186, Санкт-Петербург, Б.Морская ул., 18
тел. (812) 315-16-74, 315-75-25, факс (812) 315-74-65
Санкт-Петербургский Государственный Институт Сервиса и Экономики ОАО
193171, Санкт-Петербург, ул.Садовая,55, корп.1
тел. (812) 560-06-24, факс (812) 560-39-41
Санкт-Петербургская Государственная Художественно-Промышленная Академия
191028, Санкт-Петербург, пер.Соляной, 13
тел. (812) 273-26-98, факс (812) 272-97-62
Уральская Государственная Архитектурная Академия
г. Екатеринбург, ул. Карла Либкнехта, 23
Уральский Государственный Профессионально-Педагогический Университет
620012, Екатеринбург, ул.Машиностроителей, 11
тел. (3432) 31-94-63, факс (3432) 31-94-63
Уфимский Технологический Институт Сервиса
450014, Башкортостан, Уфа, Чернышевского ул., 145
тел. (3472) 28-91-34, факс (3472) 52-95-22
Филиал Российского Заочного Института Текстильной и Легкой Промышленности в Барнуле
656002, Барнаул, ул.Цеховая, 17
тел. (3852) 38-02-37, факс (3852) 24-05-16
Южно-Российский Государственный Университет Экономики и Сервиса
346500, Ростовская обл., Шахты, Шевченко ул.,147
КОНФЕКЦИОННАЯ КАРТА ШВЕЙНОГО ИЗДЕЛИЯ
Наименование швейного изделия________________________________ Рекомендуемые размеры:________________________________
Модель ______________________________________________________ Полнотная группа______________________________________
Моделирующая организация ____________________________________ Примерная розничная цена ______________________________
Приложение 4
Рисунок 6 – Пример оформления чертежа базовой конструкции женского жакета
Приложение 5
Рисунок 7 – Пример оформления чертеж модельной конструкции женского пальто
Приложение 6
Рисунок 8 – Технологическая карта обработки женского жакета
А-А | Б-Б | В-В |
| | |
Г-Г- | ||
| ||
Д-Д | ||
| ||
Е-Е- | ||
| ||
К-К- | З-З | И-И |
| | |
Рисунок 9 – Методы обработки
Приложение 7
Рисунок 10 – Образец оформления лекала – лекало верха спинки
Рисунок 11 – Образец оформления лекала – лекало верха перед
Приложение 8
Припуски на швы [ОСТ 17-835-80]
Припуски на уточнение изделия во время примерки
