Что такое медиаконвертер (оптический) – ответ Бородача

ВОПРОС! Всем привет! Подскажите, пожалуйста, что такое медиаконвертер, и для чего он нужен? Заранее спасибо.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Значение устройства

Изначально для подключения к интернету мы использовали обычные телефонные линии. Вспомните, еще в 90-х и в начале 2000-х были популярны DSL модемы. Я понимаю, что они используются и сейчас, но все же их стало намного меньше. Проблема такой линии связи была в том, что два медных проводка совершенно не были защищены от воздействия окружающей среды. Электромагнитные волны искажали сигнал, который передавался за счет тока.

Как итог, большой ping в играх, и низкая скорость. Позже на смену подобного рода связи уже пришло оптическое волокно (ВОЛС). В оптических линиях данные передаются с помощью пучка света, который проходит в специальной среде. Данные линии более дешевые, так как сделаны не из меди, а из стекла (или других подобных материалов). Плюс подобные кабели полностью защищены от электромагнитного воздействия.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Самое главное, что дальность передачи без повторителя стала в разы больше. Напомню, что в медных проводах затухание куда больше. Но тут встал вопрос, а как подключать конечного пользователя, если на компьютере или ноутбуке, как правило, установлен обычный Ethernet-порт?

Для этого используется вита пара, обжатая коннекторами RJ-45. Как вы уже поняли, в подобной среде используется тот же самый ток. Проблема витой пары в том, что максимальная длина передачи данных без потери всего 100 метров. Есть конечно категории кабеля, в которых при увеличении толщины провода растет скорость, но уменьшается дальность до 75 или 100 метров.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

И тут используют медиаконвертеры? – на самом деле не совсем так. Провайдеры для подключения целого подъезда или дома используют более мощные маршрутизаторы или коммутаторы с входными оптическими портами. А как мы помним, медиаконвертеры имеют 1 или 2 Ethernet порта. Иногда подобные устройства используют для подключения всего одного клиента.

Но обычно их используют в некоторых местах сети, где нужно изменить среду передачи с электричества на оптику.

Виды медиаконвертеров

Устройства могут различаться:

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Подобные устройства как и DSL-модемы, конечно, используются, но потихоньку вымирают, так как в многоквартирных домах обычно используют коммутаторы. А с приходом технологии GPON некоторые провайдеры подключают оптический кабель напрямую в роутеры.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Принцип работы

Мы уже поняли, что медиаконвертер необходим для того, чтобы переводить разные типы сигнала в различных средах передачи данных. Представим себе, что у нас есть Ethernet кабель (витая пара), который мы подключаем в один из портов. На этой стороне идет преобразование электрического сигнала из 0 и 1 в подобный сигнал, но уже закодированный и передаваемый в стекле с помощью пучка света.

Это, я думаю, вы уже поняли. Данные передаются на основании CAT5. Проблема в том, что в витой паре по кабелю Ethernet данные передаются в обе стороны. В то время как в оптическом проводе должно быть два канала (или провода), которые передают информацию, как в одну, так и в другую сторону. Именно поэтому на конвертере можно увидеть два выхода:

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Источник

Медиаконвертеры. Зачем нужны и как работают

20 августа 2020 15:00

Рассказываем о том, что собой представляет медиаконвертер и для каких целей его используют. О том, чем отличаются устройства, а также об их ключевых характеристиках вы тоже можете прочесть в статье.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Что такое медиаконвертер и для чего он нужен

Если коротко, то это преобразователь информационных сигналов. Устройство дает возможность подключать оптоволоконные каналы связи к разному активному оборудованию, предназначенному для работы с медными проводниками. Таким образом, преобразователь снимает ограничение стометровой длины медной линии связи. Кроме того, он пригодится, если нужно расширить сеть и не докупать оборудование.

Интересно: преобразователи используются не только для превращения «медного» сигнала в оптический. Они применяются в системах видеонаблюдения: аналоговый сигнал превращается в оптоволоконный.

Теперь пару слов о том, как устроена модель и как она работает. Если говорить просто, то оптический конвертер состоит из двух частей: для электрической и оптической линий связи. Связь между ними обеспечивается чип-свитчем. Этот компонент обеспечивает преобразование сигнала без искажений.

Уровни конвертеров

Управляемые и неуправляемые модели

Неуправляемый медиаконвертер обеспечивает соединение. Но мониторинг сети и нахождение неисправностей, как и настройка сетевых конфигураций, не входят в список выполняемых им функций. Работает такой конвертер по принципу «plug and play»: подключил — и все работает.

Управляемые конвертеры дополнительно контролируют сеть, выявляют неисправности, позволяют настраивать конфигурации удаленно. К тому же они обычно оснащаются поддержкой SNMP — простого протокола сетевого управления.

Совет: если конвертер будет использоваться в месте, не оснащенном удобно расположенными сетевыми розетками, стоит приобрести вариант с PoE портом. Эта технология позволяет одновременно передавать информацию и обеспечивать питание через один кабель типа витая пара.

Технические параметры моделей

Оптические медиаконвертеры отличаются:

Примечание: есть модели, поддерживающие технологию WDM. Прием и передача сигнала в таких устройствах может осуществляться на обеих длинах волн по одному оптическому волокну.

Также стоит отметить, что модели делятся на классические и промышленные. Первые — используются в стандартных сетях, характеризуются стандартным напряжением питания в 5 В. Вторые — более продвинутые. Они часто оснащены антивандальными корпусами, что позволяет использовать их на улице. Такие медиаконвертеры не боятся высокой влажности, ультрафиолета, жары, а также мороза и механических нагрузок. Напряжение питания у них обычно больше — 12-36 В.

Если нужно соединить оптическую и электрическую сети, купить медиаконвертер — отличное решение. Выбрать такое устройство нетрудно, если знать особенности сети.

Источник

Что такое оптический медиаконвертор?

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Преимущества медиаконвертеров

Применение

Типы медиаконвертеров

Существует широкий выбор медиаконвертеров, которые поддерживают различные сетевые протоколы, скорости передачи данных, типы кабелей и разъемов.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Медиаконвертеры из меди в оптоволокно

Поддерживая стандарт IEEE 802.3, медиаконвертеры Ethernet из меди в оптоволокно обеспечивают возможность подключения устройств Ethernet, Fast Ethernet, Gigabit и 10 Gigabit Ethernet. Некоторые преобразователи поддерживают переключение скорости 10/100 или 10/100/1000, что позволяет интегрировать оборудование с разными скоростями передачи данных и типами интерфейсов в одну бесшовную сеть.

Конвертеры из волокна в оптоволокно

Медиаконвертеры из волокна в оптоволокно обеспечивают связь между многомодовым и одномодовым оптоволокном, а также между двойным и одиночным оптоволокном. Кроме того, медиаконвертеры из волокна в волокно поддерживают преобразование одной длины волны в другую, включая стандартные длины волн (1310, 1550) и длины волн CWDM. Медиаконвертеры из волокна в волокно обычно не зависят от протокола и доступны для приложений Ethernet и TDM.

Автономные медиаконвертеры и варианты для монтажа в стойку

Медиаконвертеры доступны в виде компактных автономных устройств, которые могут питаться от переменного или постоянного тока. Для преобразования одного медного соединения в оптоволоконное соединение в двухточечном развертывании развертываются автономные медиаконвертеры.

Неуправляемые и управляемые медиаконвертеры

Неуправляемый медиаконвертер просто позволяет устройствам обмениваться данными и не обеспечивает такой же уровень мониторинга, обнаружения неисправностей и конфигурации, как эквивалентные управляемые разновидности. Подключите устройства к неуправляемому устройству, и они будут обмениваться данными автоматически. Неуправляемые медиаконвертеры просты в использовании и установке. Для большинства неуправляемых преобразователей требуется минимальная конфигурация. Базовая конфигурация дуплексных режимов, автосогласования и кроссовера может быть настроена с помощью DIP-переключателей. Неуправляемые медиаконвертеры предоставляют сетевые функции, которые также можно настроить с помощью DIP-переключателей, такие, как удаленная индикация неисправностей, распространение неисправностей и режимы обратной связи.

Управляемый вариант обычно дороже, чем неуправляемый, однако управляемый преобразователь обеспечивает мониторинг сети, обнаружение неисправностей и функции удаленного конфигурирования, недоступные для неуправляемого медиаконвертера. Эти возможности управления обеспечивают ощутимые преимущества, снижающие эксплуатационные расходы и повышающие надежность сети:

Для управляемых медиаконвертеров требуется дополнительное оборудование для управления по протоколам SNMPv1, SNMPv2c и SNMPv3. Это может быть модуль управления, установленный в том же шасси, что и управляемые медиаконвертеры, или вариант с интегрированными возможностями управления.

Заключение

Поскольку локальные сети в основном построены на основе меди, медиаконвертеры могут расширить зону действия локальной сети по одномодовому оптоволокну до 160 километров с использованием оптики 1550 нм. Они так же просты в установке, как соединительные кабели и соединители и не мешают информации протокола верхнего уровня.

Если стоит выбор, где купить медиаконвертор, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Источник

Исполнительная документация

Оптический медиаконвертер это устройство предназначенное для преобразования оптического сигнала в электрический и обратно.

Предположим, у Вас есть компьютер (точка А) который необходимо подключить к коммутатору установленному в удалённом месте (точка Б). Между точками А и Б предполагается или уже проложен оптический кабель (медный кабель не целесообразно использовать если расстояние превышает 100м). В компьютере нет оптических портов, поэтому для подключения необходимо использовать медиаконвертер.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

При выборе оптического медиаконвертера необходимо обратить внимание на следующие характеристики:

1- Максимальная длина передачи данных.

От этого параметра зависит максимально возможное расстояние между медиаконвертерами, ну или между точками А и Б. Максимальная длина передачи данных зависит от типа установленного модуля SFP (устройство преобразующее оптический сигнал в электрический и наоборот). Можно встретить длину передачи до 80км.

2- Число подключаемых оптических волокон.

Также зависит от типа SFP модуля. Бывают на 1 или 2 волокна.

3- Типы и количество портов.

От типа оптического порта зависит выбор оптического патчкорда (может быть SC или LC), поэтому перед заказом патчкорда следует ознакомиться с этой характеристикой. Электрических портов может быть один или несколько.

4- Напряжение электропитания.

Цена медиаконвертера может быть от 3000 рублей. Чем больше длина передачи, тем выше цена причём разница в разы.

Рассмотрим несколько медиаконвертеров:

Медиаконвертеры D-Link :

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Медиаконвертер D-Link DMC-1580SC :

1- Максимальная длина передачи данных — 80км;

2- Число подключаемых оптических волокон — 2 волокна;

3- Тип и количество оптических портов — SC/UPC — 2порта, 10/100BASE-T — 1 порт;

4- Напряжение электропитания — 7,5В с внешним адаптером питания;

Медиаконвертер D-Link DMC-1530SC :

1- Максимальная длина передачи данных — 30км;

2- Число подключаемых оптических волокон — 2 волокна;

3- Тип и количество оптических портов — SC/UPC — 2порта, 10/100BASE-T — 1 порт;

4- Напряжение электропитания — 7,5В с внешним адаптером питания;

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Медиаконвертер D-Link DMC-1910 (T (передающий) и R (принимающий)) :

1- Максимальная длина передачи данных — 15км;

2- Число подключаемых оптических волокон — 1 волокно (приём/передача в сторону А-Б 1310/1550нм; приём/передача в Б-А 1550/1310нм);

3- Тип и количество оптических портов — SC/UPC — 1порт, 1000BASE-T — 1 порт;

4- Напряжение электропитания — 7,5В с внешним адаптером питания;

24000 рублей за комплект из 2-х штук.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

1- Максимальная длина передачи данных — зависит от устанавливаемого SFP+ модуля (SFP+ модуль приобретается отдельно );

2- Число подключаемых оптических волокон — зависит от устанавливаемого SFP+ модуля (SFP+ модуль приобретается отдельно );

3- Тип и количество оптических портов — 10GBase-X SFP+ — 1порт, 10GBase-CX4 — 1 порт;

4- Напряжение электропитания — н/д;

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Источник

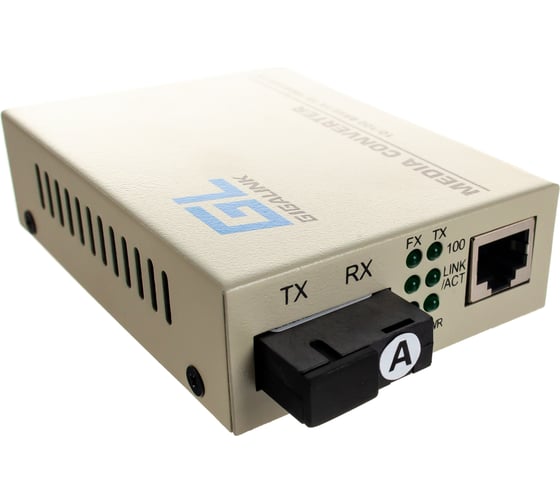

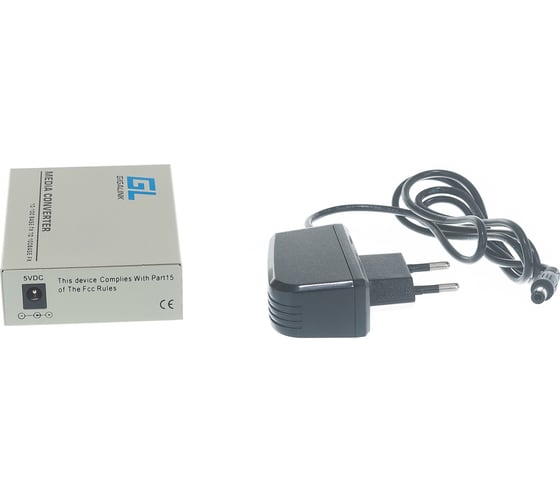

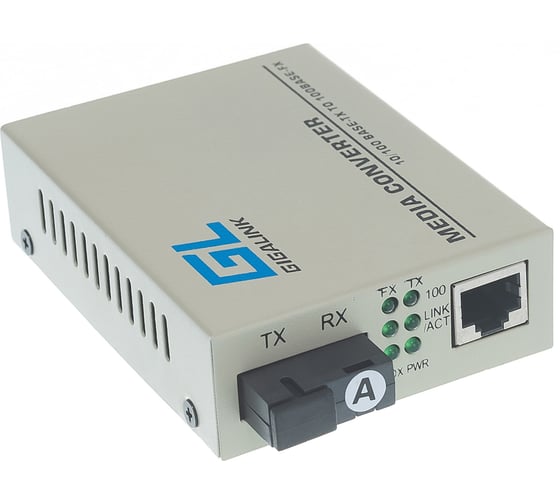

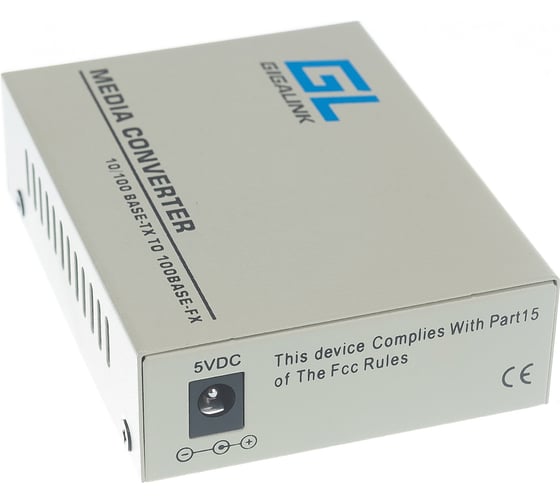

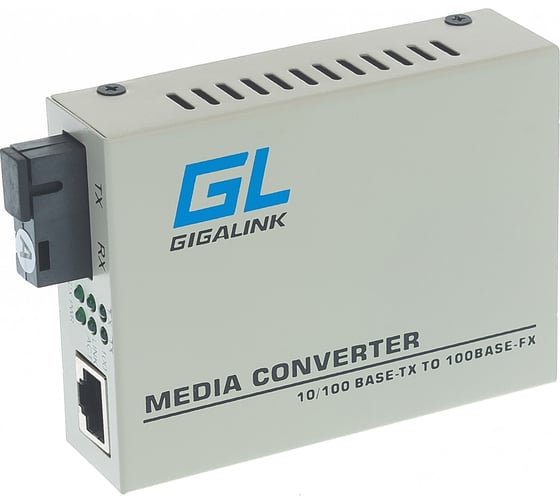

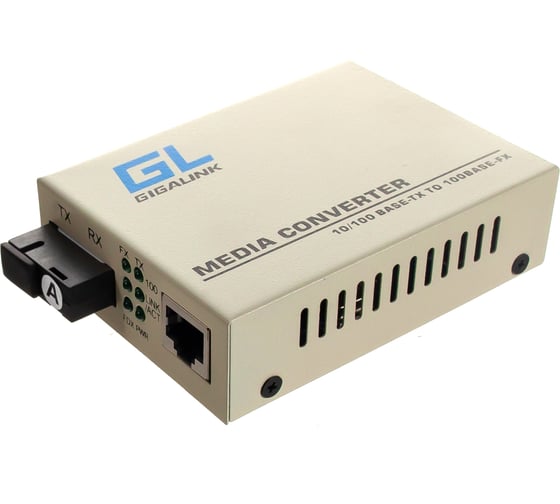

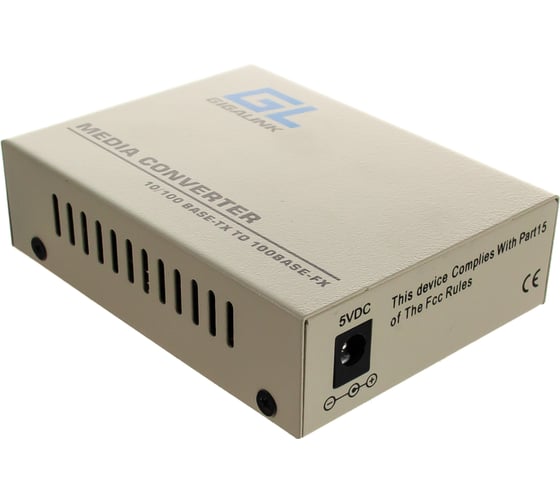

Конвертер UTP GIGALINK 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Цена за упаковку 4 шт.: 3 396 р.
Цена за ед. товара: 849 р. 894 р.

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Спишите до 358 р. бонусами Начислим 8 бонусов

Конвертер gigalink для чего нужен. Смотреть фото Конвертер gigalink для чего нужен. Смотреть картинку Конвертер gigalink для чего нужен. Картинка про Конвертер gigalink для чего нужен. Фото Конвертер gigalink для чего нужен

Технические характеристики Gigalink 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N

Информация об упаковке

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о конвертере UTP Gigalink 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N

Вопросы и ответы о конвертере UTP Gigalink 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N

Есть вопросы о товаре?

Конвертер UTP GIGALINK 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N на одном конце кабеля Конвертер UTP GIGALINK 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1550-N на другом конце кабеля Я правильно понимаю?

Подойдет для интернета?

Добрый день. В комплекте идёт один или два медиаконвертера?

Здравствуйте! Параметры упакованного товара Единица товара: Штука

Расходные материалы для конвертера UTP Gigalink 100Мбит/c, WDM, без LFP, SM, SC GL-MC-UTPF-SC1F-18SM-1310-N

Способы получения товара в Санкт-Петербурге

Самовывоз

4 декабря, после 12:00, в 40 магазинах

Доставка курьером

5 декабря, от 190 р.

Транспортная компания

Рассчитать стоимость доставки

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Источник
